942944 - Szlifierka SILVERLINE - Bezpłatna instrukcja obsługi

Typ produktu	Pneumatyczna szlifierka taśmowa
Marka	Silverline
Model	942944
Prędkość obrotowa bez obciążenia	16 000 obr/min
Taśma ścierna	10 x 330 mm
Maksymalne ciśnienie robocze	6,3 Bar
Zużycie powietrza	113 L/min
Przyłącze wlotowe	1/4" BSP
Rodzaj oleju	Standardowy olej do narzędzi pneumatycznych
Waga	0,75 kg
Poziom ciśnienia akustycznego	88,6 dB(A)
Poziom mocy akustycznej	99,6 dB(A)
Wibracje ważone	0,9 m/s²
Zasilanie	Sprężone powietrze
Główne funkcje	Szlifowanie, usuwanie powłok, polerowanie
Gwarancja	3 lata (rejestracja w ciągu 30 dni)
Konserwacja	Regularne smarowanie, czyszczenie sprężonym powietrzem
Bezpieczeństwo	Obowiązek noszenia ŚOI (okulary, maska, rękawice, kask, ochrona słuchu)
Dołączone akcesoria	2 taśmy ścierne ziarno 60, klucz imbusowy
Zalecane zastosowanie	Szlifowanie drewna, metalu, malowanych powierzchni

Często zadawane pytania - 942944 SILVERLINE

Jak zamontować taśmę ścierną?

Naciśnij dźwignię (4), aby zwolnić ramię napinacza (1). Owiń taśmę ścierną wokół kół napędowych (12) i napinających (2). Zwolnij dźwignię, aby napiąć taśmę. Upewnij się, że jest wyśrodkowana.

Jak wyregulować nachylenie ramienia szlifującego?

Poluzuj śrubę regulacji nachylenia (6) za pomocą dostarczonego klucza imbusowego, przesuń ramię przedłużające (5) pod żądany kąt, a następnie mocno dokręć śrubę.

Jakie ciśnienie powietrza stosować?

Maksymalne ciśnienie robocze wynosi 6,3 Bar. Używaj zasilania czystym i suchym sprężonym powietrzem, z oliwiarką i separatorem wody.

Czy należy smarować narzędzie przed użyciem?

Tak, wlej trzy krople standardowego oleju do narzędzi pneumatycznych do wlotu powietrza (9) przed każdym użyciem, aby przedłużyć żywotność.

Co zrobić, jeśli spust nie działa?

Sprawdź dopływ powietrza i złącza. Wyczyść wlot powietrza (9) i nasmaruj olejem. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym centrum Silverline.

Jak wyczyścić szlifierkę?

Użyj miękkiej szczotki lub suchej ściereczki, aby usunąć kurz. Do obudowy użyj wilgotnej ściereczki z łagodnym detergentem. Unikaj alkoholu, benzyny lub agresywnych środków.

Czy mogę używać narzędzia do szlifowania metalu?

Tak, ale nie przechodź z metalu na drewno bez czyszczenia narzędzia, ponieważ iskry metalu mogą zapalić pył drzewny. Zawsze używaj maski FFP2.

Jakie środki ochrony osobistej nosić?

Zawsze noś okulary ochronne, maskę przeciwpyłową FFP2, nauszniki ochronne, rękawice oraz ewentualnie kask ochronny do prac na wysokości.

Gdzie zarejestrować gwarancję?

Zarejestruj swój produkt na silverlinetools.com w ciągu 30 dni od zakupu, aby skorzystać z 3-letniej gwarancji. Zachowaj paragon.

Co zrobić, jeśli taśma ścierna ślizga się lub nie obraca prosto?

Sprawdź, czy taśma jest prawidłowo wyśrodkowana na kołach. Upewnij się, że napięcie jest wystarczające, uruchamiając dźwignię. Jeśli taśma jest zużyta lub uszkodzona, wymień ją.

INSTRUKCJA OBSŁUGI 942944 SILVERLINE

PLPneumatyczna szlifierka taśmowa

3 YEAR GUARANTEE

ANS DE GARANTIE

JAHRE GARANTIE

AÑOS DE GARANTÍA

ANNI DI GARANZIA

JAAR GARANTIE

LATA GWARANCJI

Register online: silverlinetools.com

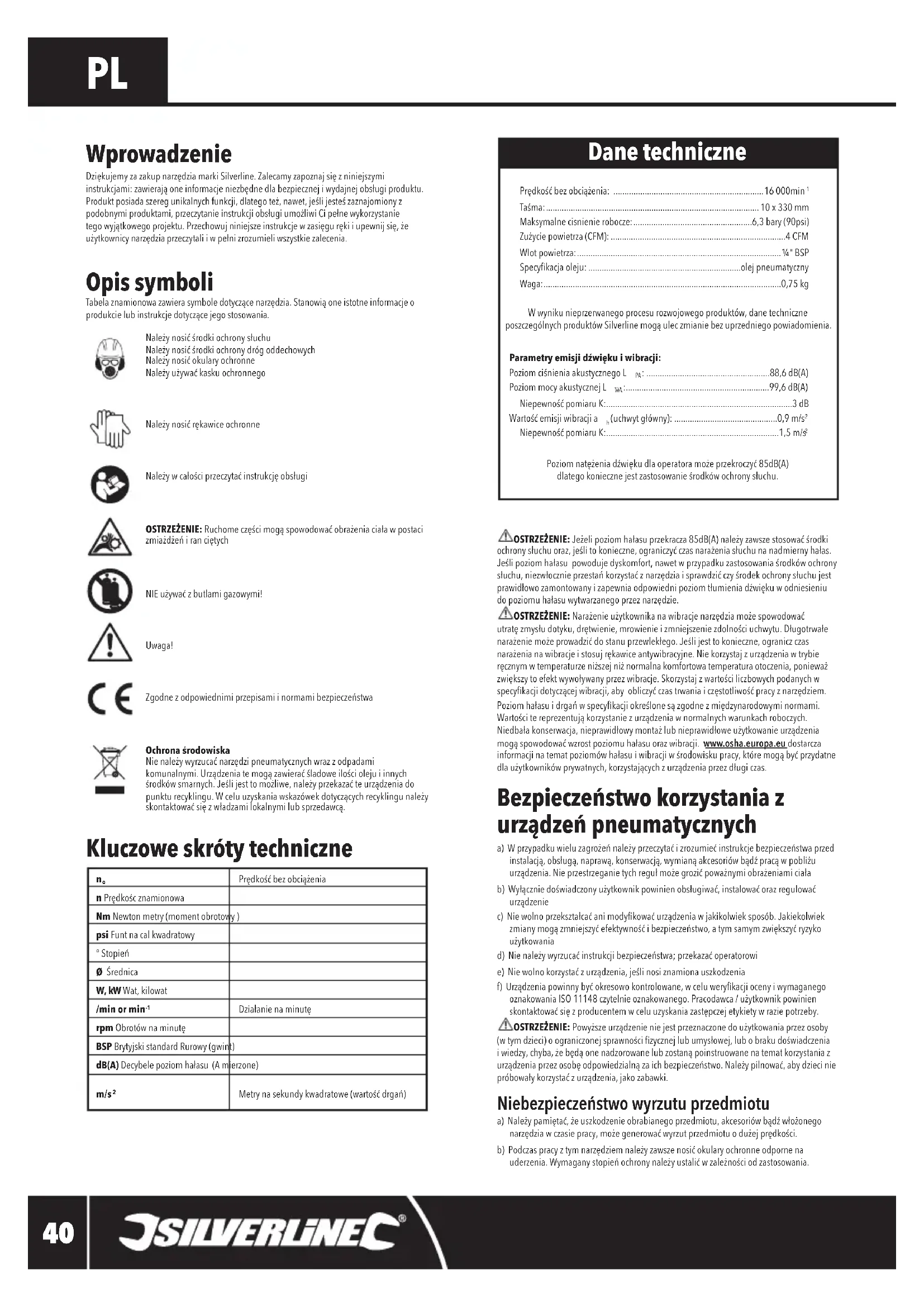

Dziękujemy za zakup narzędzia marki Silverline. Zalecamy zapoznaj się z niniejszymi instrukcjami: zawierają one informacje niezbędne dla bezpiecznej i wydajnej obsługi produktu. Produkt posiada szereg unikalnych funkcji, dlatego też, nawet, jeśli jesteś zaznajomiony z podobnymi produktami, przeczytanie instrukcji obsługi umożliwia Ci pełne wykorzystanie tego wyjątkowego projektu. Przechowuj niniejsze instrukcje w zasiegu ręki i upewnij się, że użytkownicy narzędzia przeczytali i w pełni zrozumieli wszystkie zalecenia.

Opis symboli

Tabela znamionowa zawiera symbole dotyczące narzędzia. Stanowią one istotne informacje o produkcie lub instrukcje dotyczące jego stosowania.

Należy nosić środki ochrony słuchu

Należy nosić środki ochrony dróg oddechowych

Należy nosić okulary ochronne

Należy używać kasku ochronnego

Należy nosić rękawice ochronne

Należy w całości przeczytać instrukcję obsługi

OSTRZEŻENIE: Ruchome części mogą spowodować obrażenia ciała w postaci zmiażdzeń i ran ciętych

NIE używać z butlami gazowymi!

Uwaga!

Zgodne z odpowiednimi przepisami i normami bezpieczeństwa

Ochrona środowiska

Nie należy wyrzucać narzędzi pneumatycznych wraz z odpadami komunalnymi. Urządzenia te mogą zawierać sładowe ilości oleju i innych środków smarnych. Jeśli jest to możliwe, należy przekazać te urządzenia do punktu recyklingu. W celu uzyskania wskazówek dotyczących recyklingu należy skontaktować się z władzami lokalnymi lub sprzedawcą.

Kluczowe skróty techniczne

no	Prędkość bez obciążenia
n Prędkość znamionowa
Nm Newton metry (moment obrotowy)
psi Funt na cal kwadratowy
° Stopień
∅ Średnica
W, kW Wat, kilowat
/min or min-1	Działanie na minutę
rpm Obratów na minutę
BSP Brytyjski standard Rurowy (gwint)
dB(A) Decybele poziorn hałasu (A mierzone)
m/s2	Metry na sekundy kwadratowe (wartość drgań)

Dane techniczne

Prędkość bez obciążenia: 16 000min ^-1

Taśma: 10 x 330 mm

Maksymalne cisnienie robocze: 6,3 bary (90psi)

Zużycie powietrza (CFM): 4 CFM

Wlot powietrza: 1/4" BSP

Specyfikacja oleju:....olej pneumatyczny

Waga: 0,75 kg

W wyniku nieprzerwanego procesu rozwojowego produktów, dane techniczne poszczególnych produktów Silverline mogą ulec zmianie bez uprzedniego powiadomienia.

Parametry emisji dźwięku i wibracji:

Poziom ciśnienia akustycznego L	11/2 :	88,6 dB(A)
Poziom mocy akustycznej L	11/2 :	99,6 dB(A)
Niepewność pomiaru K:		3 dB
Wartość emisji wibracji a	(uchwyt główny):	0,9 m/s2
Niepewność pomiaru K:		1,5 m/s2

Poziom natężenia dźwięku dla operatora może przekroczyć 85dB(A) dlatego konieczne jest zastosowanie środków ochrony słuchu.

OSTRZEŻENIE: Jeżeli poziom hałasu przekracza 85dB(A) należy zawsze stosować środki ochrony słuchu oraz, jeśli to konieczne, ograniczyć czas narażenia słuchu na nadmierny hałas. Jeśli poziom hałasu powoduje dyskomfort, nawet w przypadku zastosowania środków ochrony słuchu, niezwłocznie przestań korzystać z narzędzia i sprawdzić czy środek ochrony słuchu jest prawidłowo zamontowany i zapewnia odpowiedni poziom tłumienia dźwięku w odniesieniu do poziomu hałasu wytwarzanego przez narzędzie.

OSTRZEŻENIE: Narażenie użytkownika na wibracje narzędzia może spowodować utratę zmysłu dotyku, drętwienie, mrowienie i zmniejszenie zdolności uchwytu. Długotrwałe narażenie może prowadzić do stanu przewlekłego. Jeśli jest to konieczne, ogranicz czas narażenia na wibracje i stosuj rękawice antywibracyjne. Nie korzystaj z urządzenia w trybie ręcznym w temperaturze niższej niż normalna komfortowa temperatura otoczenia, ponieważ zwiększy to efekt wywoływny przez wibracje. Skorzystaj z wartości liczbowych podanych w specyfikacji dotyczącej wibracji, aby obliczyć czas trwania i częstotliwość pracy z narzędziem. Poziom hałasu i drgań w specyfikacji określone są zgodne z międzynarodowymi normami. Wartości te reprezentują korzystanie z urządzenia w normalnych warunkach roboczych. Niedbała konserwacja, nieprawidłowy montaż lub nieprawidłowe użytkowanie urządzenia mogą spowodować wzrost poziomu hałasu oraz wibracji. www.osha.europa.eu dostarcza informacji na temat poziomów hałasu i wibracji w środowisku pracy, które mogą być przydatne dla użytkowników prywatnych, korzystających z urządzenia przez długi czas.

Bezpieczeństwo korzystania z urządzeń pneumatycznych

a) W przypadku wielu zagrożeń należy przeczytać i zrozumieć instrukcje bezpieczeństwa przed instalacją, usługą, naprawą, konserwacją, wymianą akcesoriów bądź pracą w pobliżu urządzenia. Nie przestrzeganie tych reguł może grozić poważnymi obrażeniami ciała
b) Wyłącznie doświadczony użytkownik powinien obsługiwać, instalować oraz regulować urządzenie
c) Nie wolno przekształcać ani modyfikować urządzenia w jakikołwiek sposób. Jakiekolwiek zmiany mogą zmniejszyć efektywność i bezpieczeństwo, a tym samym zwiększyć ryzyko użytkowania
d) Nie należy wyrzucać instrukcji bezpieczeństwa; przekazać operatorowi
e) Nie wolno korzystać z urządzenia, jeśli nosi znamiona uszkodzenia
f) Urządzenia powinny być okresowo kontrolowane, w celu weryfikacji oceny i wymaganego oznakowania ISO 11148 czytelnie oznakowanego. Pracodawca / użytkownik powinien skontaktować się z producentem w celu uzyskania zastępczej etykiety w razie potrzeby.

OSTRZEŻENIE: Powyższe urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej lub umysłowej, lub o braku doświadczenia i wiedzy, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy pilnować, aby dzieci nie próbowały korzystać z urządzenia, jako zabawki.

Niebezpieczeństwo wyrzutu przedmiotu

a) Należy pamiętać, że uszkodzenie obrabianego przedmiotu, akcesoriów bądź włożonego narzędzia w czasie pracy, może generować wyrzut przedmiotu o dużej prędkości.
b) Podczas pracy z tym narzędziem należy zawsze nosić okulary ochronne odporne na uderzenia. Wymagany stopień ochrony należy ustalić w zależności od zastosowania.

c) Należy używać kasku ochronnego podczas pracy powyżej wysokości głowy.
d) Ryzyko związane z innymi osobami znajdującymi się w pobliżu obszaru roboczego także powinno być brane pod uwagę
e) Należy się upewnić, że przedmiot obrabiany jest dobrze zamocowany.

Niebezpieczeństwo wciągnięcia luźnych elementów odzieży i bizuterii

- Zadławienia, oskalpowanie i / lub rany szarpane mogą wystąpić podczas niestosowania się do instrukcji. Luźne elementy odzieży, biżuterię, długie włosy i rękawice należy trzymać z dala od urządzenia i jego akcesoriów.

Niebezpieczeństwa podczas operowania narzędziem

a) Użytkowanie narzędzia może narażać ręce operatora na różne niebezpieczeństwa w tym: rany cięte, otarcia i oparzenia.
b) Należy nosić odpowiednie rękawice ochronne.
c) Operatorzy i personel obsługujący to urządzenie powinien być fizycznie w stanie poradzić sobie z: rozmiarem, ciężarem i mocą narzędzia.
d) Należy trzymać narzędzie poprawnie i być przygotowanym na ewentualne gwałtowne ruchy tak, aby przeciwdziałać im.
e) Należy utrzymywać zrównoważoną pozycje ciała i bezpieczne oparcie dla stóp.
f) W przypadku przerwy w dostawie energii należy zatrzymać urządzenie.
g) Należy używać tylko smarów zalecanych przez producenta.
h) Należy stosować osobiste wyposażenie ochronne. Należy zawsze nosić okulary ochronne, rękawice ochronne i zalecane ubranie ochronne.
i) Należy unikać bezpośredniego kontaktu z ruchomymi częściami, aby zapobiec obrażeniom ciała.
j) Istnieje ryzyko wyładowania elektrostatycznego, podczas stosowania narzędzia na plastiku i innych materiałach nie metalowych.

Powtarzające się niebezpieczeństwa

a) Podczas użytkowania narzędzia operator może poczuć dyskomfort w dłoniach, ramionach, barkach, szyi i innych częściach ciała.
b) Należy korzystać z narzędzia zawsze w odpowiedniej pozycji, przy jednoczesnym zachowaniu cheapestnej równowagi. Zalecana jest częsta zmiana pozycji pracy operatora podczas długotrwałego użytkowania narzędzia. Może to pomóc w uniknięciu dyskomfortu i zmeczenia.
c) Jeżeli operator w dalszym ciągu odczuwa symptomy takie jak: długotrwały lub powtarzający się dyskomfort, bół pulsujący, mrowienie, drętwienie, pieczenie lub sztywnienie, nie powinien ich ignorować. Powinien poinformować o tym swojego pracodawcę i niezwłocznie skonsultować się z wykwalifikowanym pracownikiem służby zdrowia.

Niebezpieczeństwa przy wymianie akcesoriów

a) Zawsze przed dopasowaniem lub wymianą narzędzia lub akcesoria należy odlączyć urządzenie od źródła energii.
b) Należy unikać bezpośredniego kontaktu z akcesoriami lub narzędziami w urządzeniu, ponieważ mogą być gorące lub ostre.
c) Należy używać tylko rozmiarów, rodzajów akcesoriów i materiałów eksploatacyjnych, które są zalecane przez producenta urządzenia

Niebezpieczeństwa w miejscu pracy

a) Poślzgnięcia, potknięcia i upadki są głównymi przyczynami urazów ciała w miejscu pracy. Należy być świadymym niebezpieczeństwań, jakie niosą: ślinskie powierzchnie w miejscu pracy spowodowane użyciem narzędzia, czy przewód gazowy lub hydrauliczny ulokowany w złym miejscu będący przyczyną potknięć.
b) Nie należy stosować niniejszego urządzenia w przestrzeniach i pomieszczeniach zagrożonych wybuchem lub do mocowania przewodów elektrycznych.

Niebezpieczeństwa spowodowane oparami i pyłem

a) Pyl i opary wytwarzane podczas korzystania z narzędzia może spowodować problemy zdrowotne (np. raka, wady wrodzone, astmę i/lub zapalenia skóry). Ocena ryzyka i wdrożenie odpowiednich kontroli tych zagrożeń są niezbędne.
b) Ocena ryzyka powinna zawierać szacunek wpływu pyłu (znajdującego się w miejscu pracy a także pyłu produkowanego poprzez użytkowanie narzędzia) na operatora.
c) Należy zawsze skierować system odsysania pyłu tak, w celu zminimalizowania stężenia kurzu w środowisku pracy.
d) W przypadku produkowania pyłu lub oparów, priorytetem powinno być kontrolowanie ich w punkcie emisji.
e) Aby uniknąć niepotrzebnego wzrostu stężenia oparów i pyłu, należy zgodnie z zaleceniami instrukcji obsługi dokonywać wymiany narzędzi i materiałów eksploatacyjnych.
f) Należy stosować środki ochrony dróg oddechowych zgodnie z instrukcjami pracodawcy oraz zgodnie z przepisami bezpieczeństwa i higieny pracy.

Niebezpieczeństwa powodowane wysoką emisją dźwięku

a) Narażenie na wysoki poziom hałasu może powodować problemy takie jak: szum w uszach (brzeczenie, gwizdy oraz buczenie), a także trwałe uszkodzenia słuchu włączając jego całkowią utratę. Dlatego ocena ryzyka i realizacja odpowiednich kontroli tych zagrożeń są konieczne.
b) Odpowiednie kontrole w celu zmniejszenia ryzyka, mogą obejmować działania takie jak użycie tłumiących materiałów, aby zapobiec wysokiej emisji dźwięku wytwarzanej przez elementy poddawane obróbce.
c) Należy stosować środki ochrony słuchu zgodnie z instrukcjami pracodawcy oraz zgodnie z przepisami bezpieczeństwa i higieny pracy.
d) Aby uniknąć niepotrzebnego wzrostu poziomu emisji hałasu, należy obsługiwać i utrzymywać narzędzie, a także eksploatować i wymieniać akcesoria zgodnie z zaleceniami w instrukcji obsługi.
e) Jeśli narzędzie posiada tłumik, należy zawsze się upewnić, że jest on w odpowiednim miejscu i w dobrym stanie podczas obsługiwania narzędzia.

Niebezpieczeństwa powodowane wysoką emisją wibracji

a) Ponizsze informacje zwracają uwagę na zagrożenia związane z wysokim poziomem emisji wibracji, które nie zostały wyeliminowane poprzez projekt i konstrukcję, i pozostają, jako ryzyko szczególnowych drgań. Informacje te powinny pomóc pracodawcom w określeniu okoliczności, w których operator może być narażony na wysoką emisję wibracji. Jeśli wartość emisji drgań nie jest zgodna z normą ISO 28927-3 w zamierzonych zastosowaniach (i przewidywalnych nadużyciach) maszyny, dostarczone są dodatkowe informacje i/łub ostrzeżenia, aby w celu zmniejszenia ryzyka niebezpieczeństwa.
b) Narażenie na wysoki poziom drgań może powodować uszkodzenie nerwów i zaburzenia układu nerwowego i krwionośnego najczęściej w obrębie ramion i rąk.
c) Podczas pracy w niskich temperaturach należy używać ciepłych ubrań, i utrzymywać ręce ciepłe i suche.
d) Jeśli wystąpią: drętwienie, mrowienie, ból lub wybielenie skóry na palcach i dłoniach, należy natychmiastowo zaprzestać korzystania z urządzenia, poinformować o tym pracodawcę i skonsultować się z lekarzem.
e) Aby uniknąć niepotrzebnego wzrostu poziomu emisji drgań podczas korzystania z polerki lub szliferki, należy obsługiwać i utrzymywać narzędzi w lekkim, ale bezpiecznym chwycie, z uwzględnieniem wymaganej siły potrzebnej w reakcji zgodnie z zaleceniami w instrukcji obsługi. Ryzyko związane z emisją drgań jest zwykle większe, gdy zwiększona jest przyczepność do obrabianego materiału.

Dodatkowe wskazówki dotyczące bezpieczeństwa pracy z narzędziami pneumatycznymi

Powietrze pod ciśnieniem może spowodować poważne obrażenia ciała:

• Należy zawsze odciąć dopływ powietrza, odłączając wąż ciśnieniowy od urządzenia, gdy nie jest już używane, przed wymianą akcesoriów lub podczas naprawy.
• Nigdy nie wolno kierować strumienia powietrza na siebie lub osoby znajdujące się w pobliżu.
• Odczepiony wąż od urządzenia może spowodować poważne uszkodzenia ciała. Zawsze należy skontrolować wąż pod względem uszkodzeń lub luzu przed przystąpieniem do pracy.
• W przypadku stosowania złączek spiralnych przy połączeniu węży, należy je zablokować kołkami blokującymi zabezpieczając przed możliwym rozłączeniem.
• Nie wolno przekraczać maksymalnego ciśnienia powietrza niż ciśnienie podane na narzędziu.
• Nigdy nie należy trzymać narzędzi za wąż ciśnieniowy.

Bezpieczeństwo korzystania z urządzeń szlifierskich

OSTRZEŻENIE!

• Należy użyć zacisków, bądź innego sposobu do podtrzymania obrabianego elementu do stabilnej podstawy. Przytrzymanie obrabianego elementu ręką bądź ciałem, sprawia, że jest niestabilny i może to doprowadzić do utraty kontroli.
  a. Zawsze należy stosować odpowiednie środki ochrony osobistej, w tym maskę przeciwpyłową przynajmniej klasy FFP2, środki ochrony oczu i ochraniacze uszu.
  b. Upewnij się, że wszystkie osoby znajdujące się w pobliżu obszaru roboczego są również wyposażone w odpowiednie środki ochrony osobistej
  c) Zachować szczególną ostrożność podczas szlifowania pewnych rodzajów drewna (takich jak buk, dąb, mahoń i drzewo tekowe), ponieważ podczas szlifowania produkowany jest toksyczny pył, który może powodować poważne reakcje organizmu
  d) NIGDY nie należy próbować szlifować materiałów zawierających azbest. W razie

niepewności, co do rodzaju materiału, należy się skontaktować ze specjalistą.

e) NIE WOLNO szlifować magnezu lub stopów zawierających wysoki odsetek magnezu
f) Uważać na lakier wykończeniowy lub środki ochronne zastosowane na szlifowanym materiale. Wiele środków lakierniczych może powodować wytwarzanie toksycznego lub szkodliwego pyłu. W przypadku pracy wykonywanej w budynkach wzniesionych przed rokiem 1960, istnieje ryzyko, że zastosowano w nich farby zawierające ofów.
g) Pył wytwarzany podczas szlifowania farb zawierających ołów jesz szkodliwy szczególnie w przypadku dzieci, kobiet w ciąży oraz osób cierpiących na nadcisiénienie. Nie należy dopuszcać tych osób w pobliżu obszaru roboczego, nawet przy zastosowaniu odpowiednich środków ochrony osobistej.
h) Jeśli jest to możliwe, zaleca się korzystanie z systemu odsysania pyłu w celu zachowania kontroli nad emisjami pyłu i innych odpadów
i) Zachować szczególną ostrożność podczas stosowania urządzenia do szlifowania zarówno drewna, jak i metalu. Iskry wytwarzanie podczas szlifowania metalu mogą łatwo podpalić drewniany pył. Należy zawsze dokładnie czyścić urządzenie, aby zmniejszyć ryzyko pożaru.
j) Należy opróżnić torbę na pył bądź pojemnik (w stosownych przypadkach) często podczas jego użytkowania, przed przerwaniem pracy, bądź po całkowitym jej skończeniu. Kurz może stać się zagrożeniem wybuchu. NIE WOLNO wyrzucać pyłu/kurzy do otwartego ognia. Spontaniczne spalanie może wystąpić w przypadku, gdy cząsteczki oleju lub wody wejdą w kontakt z cząstkami kurzu. Należy zutylizować takie odpady starannie i zgodnie z lokalnymi przepisami.
k) Podczas korzystania z urządzenia powierzchnie robocze oraz papier ścierny mogą ulec znacznemu nagrzaniu. Należy niezwołcznie przerwać pracę z urządzeniem w przypadku pojawienia się śładów spalania (dymu lub popiołu) na powierzchni roboczej i odczekać, aż materiał ostygnie. Nie wolno dotykać powierzchni przedmiotu obróbki oraz papieru ściernego, dopóki nie ostygną.
I) Nie dotykać papieru ściernego w ruchu.
m) Należy zawsze wyłączyć szlifierkę przed odłożeniem
n) NIE WOLNO stosować do szlifowania na mokro. Płyn, który dostanie się do silnika może spowodować poważne porażenie prądem.
o) Przed rozpoczęciem wymiany lub zakładania papieru ściernego należy zawsze odłączyć szlifierkę od źródła zasilania
p) Nawet wtedy, gdy urządzenie jest używane zgodnie z zaleceniami, nie jest możliwe wyeliminowanie wszystkich pozostałych czynników ryzyka rezydualnego. Nie korzystaj z urządzenia w przypadku pojawienia się wątpliwości dotyczących jego bezpiecznego użytkowania

Dodatkowe instrukcje bezpieczeństwa dotyczące pneumatycznych urządzeń szlifierskich

• Należy dokonać sprawdzenia talerza wsporczego przed użyciem. Nie należy używać w przypadku pęknięcia, złamania, bądź, jeśli zostało opuszczone
• Nie uruchamiaj urządzenia dopóki materiał ścierny nie będzie dostosowany do powierzchni obróbki
• Tarcze ścierne oraz tnące nie mogą być stosowane
• Sprawdź maksymalną prędkość zamontowanego akcesorium (tarcze listkowe, taśmy ścierne, tarcze z włókna, talerze szlifierskie itp.), czy jest większa niż prędkość znamionowa szlifierki, bądź polerki
• Samo mocujące tarcze powinny być umieszczone koncentrycznie na tarczy nośnej
• Upewnij się, że nie ma w pobliżu żadnych elektrycznych kabli, rur od gazu itp. które mnogą doprowadzić do zagrożenia uszkodzenia

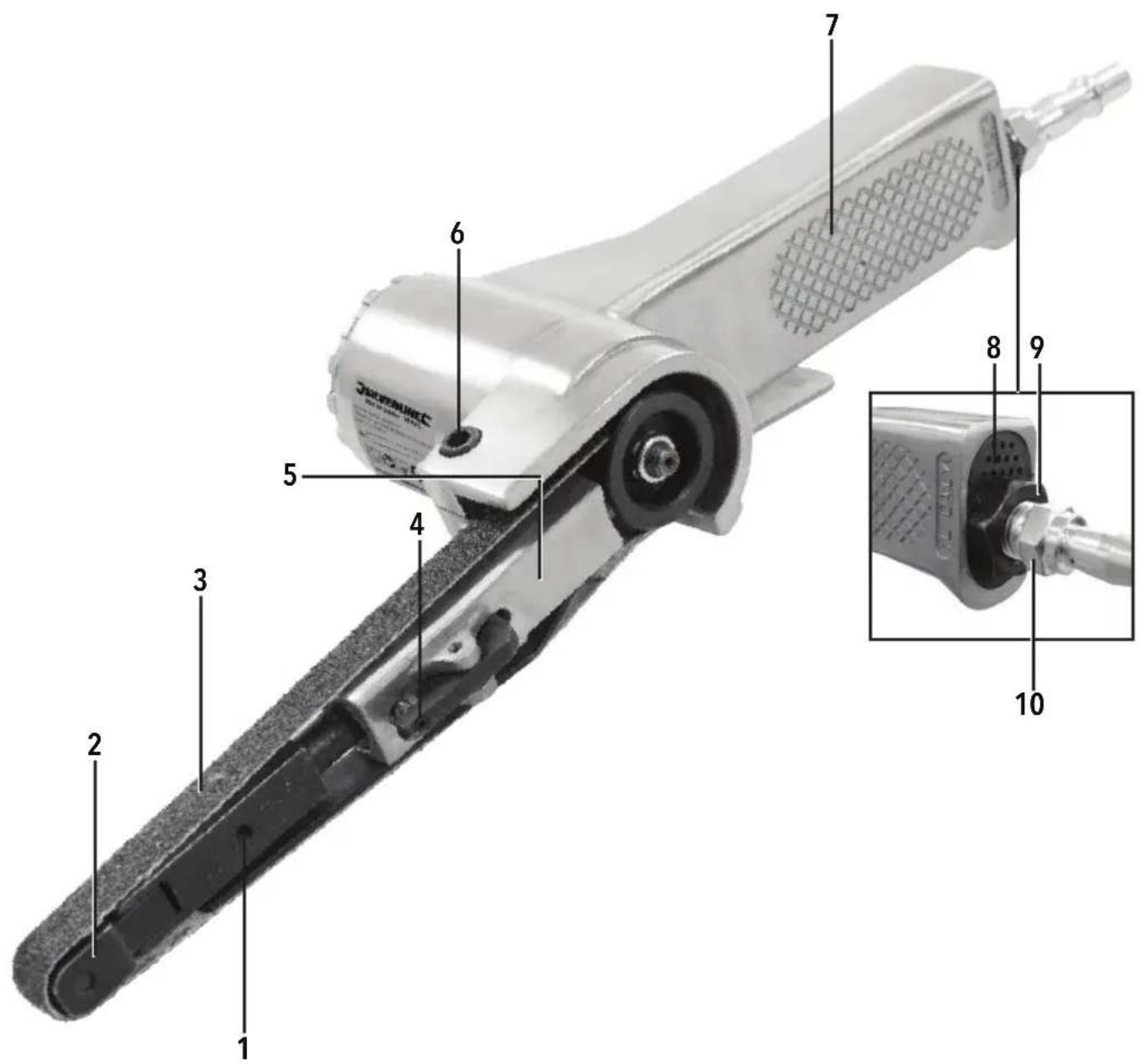

Przedstawienie produktu

1 Ramię napinające
2 Napinacz koła pasowego
3 Taśma szlifierska
4 Dźwignia napinająca
5 Ramie przedłużające
6 Wkręt regulacji kąta
7 Uchwyt
8 Wydech
9 Wlot powietrza
10 Szybkozłącze
11 Spust
12 Napęd koła pasowego

Akcesoria (nieprzedstawione na zdjęciu):

• 2 x taśma szlifierska (P60)
- klucz sześciokątny

Zastosowanie zgodne z przeznaczeniem

Szlifierka taśmowa zasilana sprężonym powietrzem z regulowanym ramieniem oraz funkcją łatwego napinania. Przeznaczona do delikatnego przygotowania powierzchni, jak np. usuwania farby.

Rozpakowanie narzędzia

• Ostrożnie rozpakuj i sprawdź narzędzie. Zapoznaj się ze wszystkimi mechanizmami i funkcjami.
• Upewnij się, że narzędzie zawiera wszystkie części i są one w dobrym stanie. Jeśli brakuje pewnych części lub są one uszkodzone, należy uzupełnić lub wymienić je przed rozpoczęciem korzystania z narzędzia.

Przygotowanie do eksploatacji

⚠ OSTRZEŻENIE: Zawsze należy odłączyć narzędzie od sprężonego powietrza i upuścić resztę nagromadzonego powietrza przed czyszczeniem oraz przeprowadzaniem konserwacji.

⚠ OSTRZEŻENIE: Przed zamontowaniem taśmy szlifierskiej, należy się upewnić, ze szlifierka jest odłączona od zasilania.

Uwaga: NIE UŻYWAJ zużytych, rozdartych, bądź nadmiernie zapchanych arkuszy ściernych. Upewnij się, że obce elementy, takie jak śrubki, gwoździe zostaną usunięte z materiału przed szlifowaniem.

OSTRZEŻENIE: NIE używaj arkusza ściernego do drewna, jeśli poprzednio był używany do metalu. Może to doprowadzić do porysowania powierzchni drewnianej. NIE STOSUJ niniejszej szlifierki do szlifowania magnezji.

Uwaga: Przed każdym użyciem wlej 3 krople oleju pneumatycznego (brak w zestawie), do wlotu powietrza, (9) aby wydłużyć eksploatację urządzenia.

Instalacja szybkozłączki

Uwaga: Niniejsze urządzenie jest wyposażone w dwa różne szybkozłącza zewnętrzne:

EQ-4
powszechnie używane w Europie

głównie stosowane w UK

• Wybierz złącze odpowiednie dla podłączenia do sprężarki powietrza i zainstaluj w sposób opisany poniżej:
• Założ odrobine taśmy PTFE (brak w zestawie) na gwint szybkozłącza (9). Pomoże to utrzymać szczelne połączenie

Uwaga: Założ taśmę PTFE ciasno, w kierunku zgodnym z ruchem wskazówek zegara, dzięki temu taśma nie zejdzie z gwintu podczas przykręcania urządzenia.

1. Zdejmij ochronną zaślepkę z wlotu powietrza (8)
2. Przy pomocy klucza (brak w zestawie) przykręć szybkozłącze do wlotu powietrza zlokalizowanego w uchwycie
3. Podłącz do sprężarki powietrza i podłącz ciśnienie, po czym sprawdź przeciek (np. poprzez rozpylenie malej ilości wody w mydiem na zewnątrz złącza)
4. Przewód sprężonego powietrza wyposażony w szybkozłącze wewnętrzne, może teraz zostać wciśnięte w narzędzie

Podłączenie sprężonego powietrza

• Niniejsze urządzenie powinno być podłączane do czystego zasilania pneumatycznego z olejarką i oddzielaczem wody
• NIE WOLNO pozwolić, aby dostarczane ciśnienie przekroczyło maksimum podane w 'danych technicznych'
• Należy pamiętać, aby zbiornik powinien być osuszany codziennie, aby zapobiec zbieraniu się wody w dopływie powietrza
• Upewnij się, że wszystkie elementy (węże, złącza, itp.) są przystosowane do zastosowania ciśnienia

Mocowanie taśmy szlifierskiej

1. Wciśnij dźwignie napinającą (4), po czym pchnij ramię napinające (1) w ramię przedłużające (5), następnie zwolnij dźwignię napinającą
2. Owiń taśmę szlifierską (3) wokół napędu koła pasowego (12) oraz napinacza koła pasowego (2), upewnij się, że zostało wyśrodkowane
3. Napnij taśmę szlifierską poprzez przyciśnięcie i przytrzymanie dźwigni napinającej. Zwolnij dźwignię, jeśli taśma zostanie dobrze osadzona

Regulacja kąta

• Ramie przedłużające (5) jest regulowane, dzięki temu zwiększa wszechstronność podczas szlifowania różnorodnych kształtów geometrycznych
• Odkręć wkręt regulacji kąta (6) przy użyciu klucza sześciokątnego, i przekręć całą taśmę szlifierską z mocowaniem na żądany kąt
• Bezpiecznie przekręć wkręt regulacji kąta

Obstuga

⚠ OSTRZEŻENIE: Należy ZAWSZE nosić odpowiednie wyposażenie ochronne, w tym okulary ochronne, nauszniki przeciwhalasowe, maskę przeciwpyłową podczas pracy powyższym urządzeniem.

Uwaga: Zawsze używaj zacisków do zabezpieczenia materiału obróbki do blatu roboczego, jeśli to tylko możliwe.

1. Podłącz szlifierkę do sprężarki powietrza i upewnij się, żen ustawienia ciśnienia są poprawne, patrz 'Dane techniczne' w celu sprawdzenia ciśnienia znamionowego
2. Trzymaj urządzenie za uchwyt (7) i delikatnie ściśnij spust (11) na uchwycie
3. Taśma szlifierska (3) zacznie się obracać. Ściśnij spust mocniej w celu zwiększenia prędkości, delikatnie zwolnij uścisk w celu zwolnienia,
4. Z taśmą szlifierską obracającą się w określonej prędkości, powoli przesuwaj narzędzie wzdłuż materiału
5. Zastosuj średni nacisk na obrabiany przedmiot podczas szlifowania. Nie wolno naciskać na siłę.
6. Aby zatrzymać urządzenie, należy przesunąć Taśmę szlifierską, z dala od materiału obróbki w pełni zwolnić spust i pozwolić na zadziałanie systemu bezpieczeństwa

Akcesoria

- Szeroki wybór akcesoriów w tym, Wąż na spreżone powietrze (269591), Gumowy wąż ciśnieniowy (427543) oraz Reduktor ciśnienia z filtrem powietrza (427596) jest dostępny do nabycia u dystrybutora narzędzi Silverline lub przez Internet na stronie www.toolsparesonline.com

Konserwacja

Kontrola rutynowa

- Regularnie sprawdzaj, czy wszystkie śruby mocujące są odpowiednio dokręcone. Wibracje mogą powodować ich poluzowanie.

Czyszczenie

• Należy zawsze dbać o czystość urządzenia. Brud i kurz powodują szybsze zużycie elementów wewnętrznych i skracają okres eksploatacji urządzenia. Należy czyścić korpus urządzenia miękka szcotką lub suchą ścierką. Wraćie możliwości należy użyć czystego i suchego spreżonego powietrza, aby przedmuchą otwory wentylacyjne
• Należy czyścić urządzenie przy pomocy miękkiej i wilgotnej szmatki, z użyciem lekkiego detergentu.
• Nie wolno stosować mocnych środków czyszczących, alkoholu ani benzyny

Smarowanie

- Regularnie smaruj wszystkie elementy ruchome urządzenia odpowiednim środkiem smarnym w aerozolu.

Przechowywanie

- Należy przechowywać narzędzie w bezpiecznym, suchym miejscu niedostępnym dla dzieci.

Wykrywanie i usuwanie usterek

Problem Możliwa przyczyna Rozwiązanie
Brak reakcji po ściśnięciu spustu (11). Napęd koła pasowego (12) porusza się swobodnie	Problemy ze sprężarką powietrza	Sprawdź, czy wszystkie połączenia między kompresorem, a urządzeniem, upewnij się, że ciśnienie pracy jest ustawione prawidłowo
	Uszkodzony spust, bądź jego komponenty	W przypadku zatkania wewnętrznego mechanizmu spustu. Należy sprawdzić, czy wlot powietrza (9) jest zabrudzony, w takim wypadku oczyścić go. Wlej niewielką ilość oleju (brak w zestawie) we wlot powietrza, podłącz ponownie sprężarkę powietrza i ściśnij delikatnie spust. Jeśli urządzenie nadal jest dysfunkcyjne należy je oddać do centrum serwisowego Silverline.
Wydajność jest ograniczona napędu koła pasowego (12), ale powietrze przepływa swobodnie z urządzenia	Śruba wew. zbyt mocno osadzona	Odlącz sprężarkę powietrza. Wlej niewielką ilość oleju (brak w zestawie) we wlot powietrza (9), podłącz ponownie sprężarkę powietrza i ściśnij delikatnie spust. Od czasu do czasu puknij napęd koła pasowego przy użyciu gumowego młotka (brak w zestawie. Jeśli urządzenie nadal jest dysfunkcyjne należy je oddać do centrum serwisowego Silverline.
Zatrzymany napęd koła pasowego (12)	Złamana śruba wew.	Zwróć urządzenie do autoryzowanego centrum serwisowego Silverline
Szlifierka nie chce się zatrzymać po całkowitym zwolnieniu spustu (11)	Defekt wew. komponentów spustu Zwróć urządzenie	do autoryzowanego centrum serwisowego Silverline

Gwarancja narzędzi Silverline

Niniejszy produkt Silverline posiada 3 letnią gwarancję

Aby zakwalifikować się do uzyskania powyższej gwarancji należy zarejestrować niniejszy produkt na stronie www.silverlinetools.com w ciągu 30 dni od daty zakupu. Okres gwarancji rozpoczyna się w dniu zakupu produktu widocznym na paragonie.

Rejestracja produktu

Rejestracji produktu można dokonać na stronie www.silverlinetools.com, wybierając przycisk „Rejestracja”. Należy wprowadzić:

- Dane osobowe

- Szczególy dotyczące produktu oraz informacje dotyczące zakupu

Po wprowadzeniu tych informacji zostanie utworzony certyfikat gwarancji niniejszego produktu, jako dokument w formacie PDF, który należy wydrukować i zachować wraz z dowodem zakupu.

Zasady i warunki

Okres gwarancji zaczyna obowiązywać od daty zakupu detalicznego znajdującej się na paragonie.

PROSIMY O ZACHOWANIE PARAGONU

Jeśli produkt wykaże jakiekolwiek usterki w ciągu 30 dni od daty zakupu, należy go zwrócić do dystrybutora/sklepu, w którym towar zakupiono, od którego został zakupiony okazując przy tym dowód zakupu.

Jeśli usterka pojawi się po 30 dniach, należy zwrócić produkt do:

Roszczenia gwarancyjne należy zgłaszać w okresie gwarancji. Należy dostarczyć dowód zakupu, swoje imię i nazwisko, adres miejsca zakupu przed wykonaniem jakichkolwiek napraw.

Należy podać dokładnie dane usterki wymagające naprawy.

Wnioski złożone w okresie gwarancji będą weryfikowane przez Silverline Tools, do ustalenia czy usterki są związane z materialem lub wyrobem produktu.

Koszty transportu nie zostaną pokryte. Produkt przeznaczony do zwrotu musi być starannie oczyszczony. Należy zapakować produkt prawidłowo i bezpiecznie tak, aby nie został uszkodzony podczas transportu do nas. Możemy odrzucić roszczenia niewłaściwie dostarczonych produktów.

Wszystkie naprawy będą przeprowadzone przez firmę Silverline Tools lub agencje upoważnione do tego.

Naprawa lub wymiana produktu nie przedłuży okresu gwarancyjnego.

Usterki uznane przez nas, jako objęte gwarancją będą poddane naprawie bezpłatnie (bez kosztów transportowych) lub poprzez wymianę na narzędzie pracujące w idealnym stanie. Narzędzia lub części zamienne, do których wydano zamiennik staną się własnością Silverline Tools.

Naprawa lub wymiana produktu w ramach gwarancji zapewnia korzyści, które są dodatkiem i nie wpływają w żaden sposób na ustawowe prawa konsumenta.

Gwarancja pokrywa:

Naprawę produktu (w okresie gwarancji), jeśli zostanie on zakwalifikowany zgodnie z wymogami Silverline Tools w związku z usterkami, które wynikły z wad materiałowych lub wad związanych z produkcją.

Jeżeli jakaś część zastępcza nie jest już dostępna lub wycofana z produkcji, Silverline Tools zastąpi ją funkcjonalnym zamiennikiem.

Produkty używane w EU.

Czego nie pokrywa gwarancja:

Silverline Tools nie pokrywa napraw powstałych w wyniku:

• normalnego zużycia spowodowanego przez normalne użytkowanie zgodne z instrukcją obsługi, np: noże, szczotki, pasy, żarówki akumulatory itp.
• wymiany dowolnego dołączonego wyposażenia np.: noży, wiertel, papieru ściernego, tarcz do cięcia i innych podobnych elementów.
• przypadkowego uszkodzenia spowodowanego niewłaściwym używaniem lub zaniedbaniem, nieostrożnym działaniem lub niestarannym obchodzeniem się z produktem.
• stosowania produktu do innych celów.
• zmiany lub modyfikacji produktu w jakikolwiek sposób.
• usterek wynikających z wykorzystania części zamiennych i akcesoriów, które nie są oryginalnymi elementami Silverline Tools.
• niewłaściwej instalacji (z wyjątkiem instalacji przeprowadzonej Silverline Tools).
• naprawy lub modyfikacji przeprowadzonej przez osoby inne niż z Centrum Usług Silverline Tools lub autoryzowanych punktów serwisowych.
• roszczeń innych niż związanych z usterkami ujętymi w gwarancji produktu.

Deklaracja Zgodności WE

Niżej podpisany: Mr Darrell Morris

upoważniony przez: Silverline

Oświadcza, że:

Powyższa deklaracja została wydana na wyłączną odpowiedzialność producenta.

Opisany powyżej przedmiot deklaracji jest zgodny z właściwymi przepisami Unijnego prawodawstwa

harmonizacyjnego

Kod identyfikacyjny: 942944

Opis: Pneumatyczna szlifierka taśmowa

Produkt jest zgodny z następującymi dyrektywami oraz normami:

• Dyrektywa maszynowa 2006/42/EC
• EN ISO11148-8:2011

Zastosowana dyrektywa oceny zgodności: Ente Certificazione Macchine

Dokumentacja techniczna produktu znajduje się w posiadaniu: Silverline Tools

Data: 23/07/2015

Podpis:

Mr Darrell Morris

Dyrektor naczelny

Nazwa i adres producenta:

PL 3 Letnia Gwarancja. Zarejestruj się online w ciągu 30 dni. Obowiązują Zasady i Warunki
