942944 - Levigatrice SILVERLINE - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo 942944 SILVERLINE in formato PDF.
| Tipo di prodotto | Levigatrice pneumatica a nastro |
| Marca | Silverline |
| Modello | 942944 |
| Velocità a vuoto | 16.000 giri/min |
| Nastro abrasivo | 10 x 330 mm |
| Pressione di esercizio max | 6,3 Bar |
| Consumo d'aria | 113 L/min |
| Attacco di ingresso | 1/4" BSP |
| Tipo di olio | Olio standard per utensili pneumatici |
| Peso | 0,75 kg |
| Livello di pressione sonora | 88,6 dB(A) |
| Livello di potenza sonora | 99,6 dB(A) |
| Vibrazione ponderata | 0,9 m/s² |
| Alimentazione | Aria compressa |
| Funzioni principali | Levigatura, sverniciatura, lucidatura |
| Garanzia | 3 anni (registrazione entro 30 giorni) |
| Manutenzione | Lubrificazione regolare, pulizia con aria compressa |
| Sicurezza | Obbligo di DPI (occhiali, maschera, guanti, casco, protezione uditiva) |
| Accessori inclusi | 2 nastri abrasivi grana 60, chiave esagonale |
| Utilizzo consigliato | Levigatura su legno, metallo, superfici verniciate |
Domande frequenti - 942944 SILVERLINE
Domande degli utenti su 942944 SILVERLINE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Levigatrice in formato PDF gratuitamente! Trova il tuo manuale 942944 - SILVERLINE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 942944 del marchio SILVERLINE.

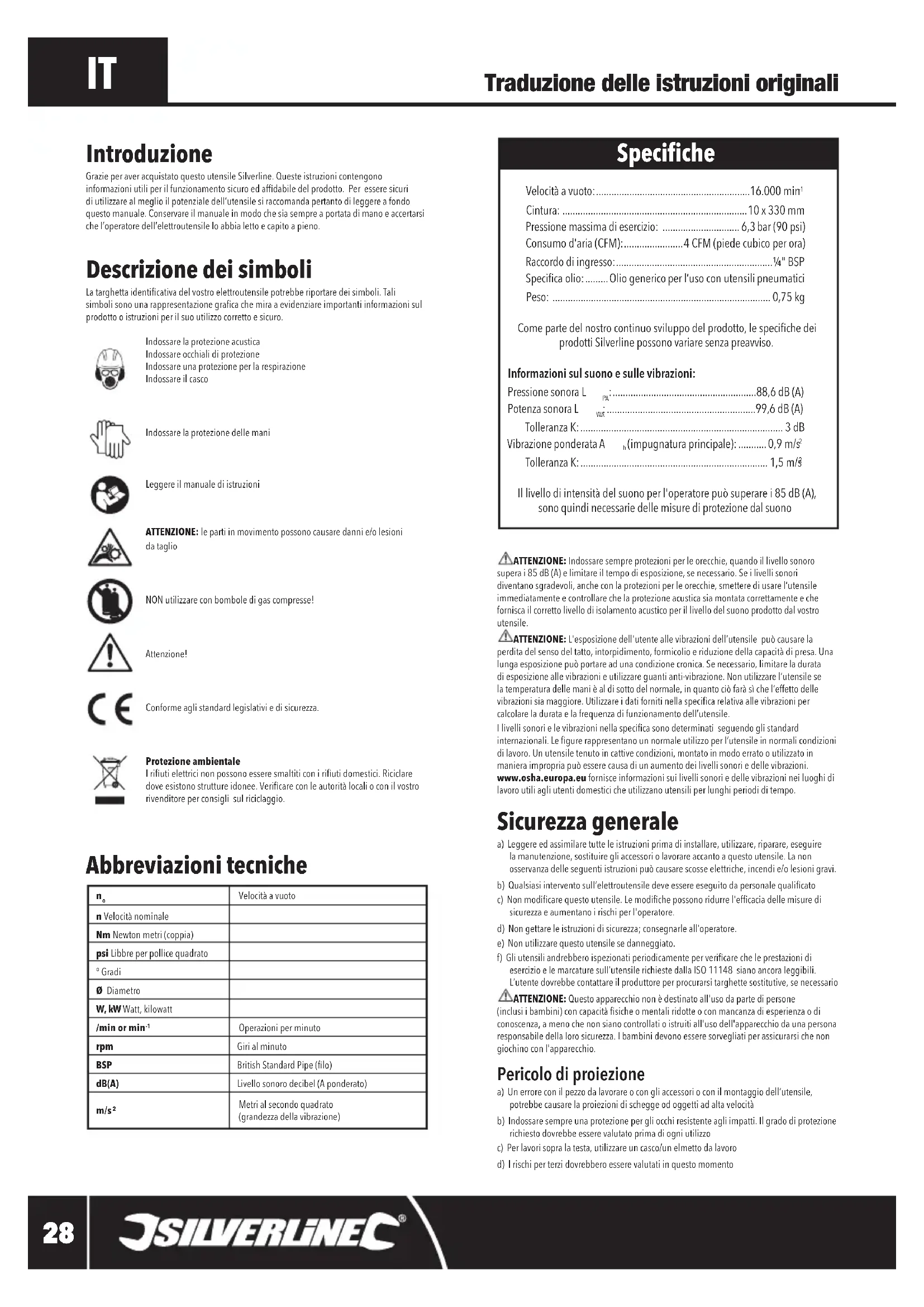

MANUALE UTENTE 942944 SILVERLINE
Notified body: Ente Certificazione Macchine
Organismo notificado: Ente Certificazione Macchine.
Grazie per aver acquistato questo utensile Silverline. Queste istruzioni contengono informazioni utili per il funzionamento sicuro ed affidabile del prodotto. Per essere sicuri di utilizzare al meglio il potenziale dell'utensile si raccomanda pertanto di leggere a fondo questo manuale. Conservare il manuale in modo che sia sempre a portata di mano e accertarsi che l'operatore dell'elettroutensile lo abbia letto e capito a pieno.
Descrizione dei simboli
La targhetta identificativa del vostro elettroutensile potrebbe riportare dei simboli. Tali simboli sono una rappresentazione grafica che mira a evidenziare importanti informazioni sul prodotto o istruzioni per il suo utilizzo corretto e sicuro.
Indossare la protezione acustica
Indossare occhiali di protezione
Indossare una protezione per la respirazione
Indossare il casco
Indossare la protezione delle mani
Leggere il manuale di istruzioni
ATTENZIONE: le parti in movimento possono causare danni e/o lesioni da taglio
NON utilizzare con bombole di gas compresse!
Attenzione!
Conforme agli standard legislativi e di sicurezza.
Protezione ambientale
I rifiuti elettrici non possono essere smaltiti con i rifiuti domestici. Riciclare dove esistono strutture idonee. Verificare con le autorità locali o con il vostro rivenditore per consigli sul riciclaggio.
Abbreviazioni tecniche
| no | Velocità a vuoto |
| n Velocità nominale | |
| Nm Newton metri (coppia) | |
| psi Libbre per pollice quadrato | |
| ° Gradi | |
| ∅ Diametro | |
| W, kW Watt, kilowatt | |
| /min or min 1 | Operazioni per minuto |
| rpm | Giri al minuto |
| BSP | British Standard Pipe (filo) |
| dB(A) | Livello sonoro decibel (A ponderato) |
| m/s 2 | Metri al secondo quadrato (grandezza della vibrazione) |
Specifiche
Velocità a vuoto: 16.000 min 1
Cintura: 10 x 330 mm
Pressione massima di esercizio: 6,3 bar (90 psi)
Consumo d'aria (CFM):....4 CFM (piede cubico per ora)
Raccordo di ingresso: 1/4" BSP
Specifica olio:...... Olio generico per l'uso con utensili pneumatici
Peso: 0,75 kg
Come parte del nostro continuo sviluppo del prodotto, le specifiche dei prodotti Silverline possono variare senza preavviso.
Informazioni sul suono e sulle vibrazioni:
Pressione sonora L 88,6 dB (A)
Potenza sonora L 99,6 dB (A)
Tolleranza K: 3 dB
Vibrazione ponderata A (impugnatura principale): 0,9 m/s²
Tolleranza K: 1,5 m/3
Il livello di intensità del suono per l'operatore può superare i 85 dB (A), sono quindi necessarie delle misure di protezione dal suono
ATTENZIONE: Indossare sempre protezioni per le orecchie, quando il livello sonoro supera i 85 dB (A) e limitare il tempo di esposizione, se necessario. Se i livelli sonori diventano sgradevoli, anche con la protezioni per le orecchie, smettere di usare l'utensile immediatamente e controllare che la protezione acustica sia montata correttamente e che fornisca il corretto livello di isolamento acustico per il livello del suono prodotto dal vostro utensile.
ATTENZIONE: L'esposizione dell'utente alle vibrazioni dell'utensile può causare la perdita del senso del fatto, intorpidimento, formicolio e riduzione della capacità di presa. Una lunga esposizione può portare ad una condizione cronica. Se necessario, limitare la durata di esposizione alle vibrazioni e utilizzare guanti-vibrazione. Non utilizzare l'utensile se la temperatura delle mani è al di sotto del normale, in quanto ciò farà si che l'effetto delle vibrazioni sia maggiore. Utilizzare i dati forniti nella specifica relativa alle vibrazioni per calcolare la durata e la frequenza di funzionamento dell'utensile.
I livelli sonori e le vibrazioni nella specifica sono determinati seguendo gli standard internazionali. Le figure rappresentano un normale utilizzo per l'utensile in normali condizioni di lavoro. Un utensile tenuto in cattive condizioni, montato in modo errato o utilizzato in maniera impropria può essere causa di un aumento dei livelli sonori e delle vibrazioni.
www.osha.europa.eu fornisce informazioni sui livelli sonori e delle vibrazioni nei luoghi di lavoro utili agli utenti domestici che utilizzano utensili per lunghi periodi di tempo.
Sicurezza generale
a) Leggere ed assimilare tutte le istruzioni prima di installare, utilizzare, riparare, eseguire la manutenzione, sostituire gli accessori o lavorare accanto a questo utensile. La non osservanza delle seguenti istruzioni può causare scosse elettriche, incendi e/o lesioni gravi.
b) Qualsiasi intervento sull'elettroutensile deve essere eseguito da personale qualificato
c) Non modificare questo utensile. Le modifiche possono ridurre l'elficacia delle misure di sicurezza e aumentano i rischi per l'operatore.
d) Non gettare le istruzioni di sicurezza; consegnarle all'operatore.
e) Non utilizzare questo utensile se danneggiato.
f) Gli utensili andrebbero ispezionati periodicamente per verificare che le prestazioni di esercizio e le marcature sull'utensile richieste dalla ISO 11148 siano ancora leggibili. L'utente dovrebbe contattare il produttore per procurarsi targhette sostitutive, se necessario
ATTENZIONE: Questo apparecchio non è destinato all'uso da parte di persone (inclusi i bambini) con capacità fisiche o mentali ridotte o con mancanza di esperienza o di conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.
Pericolo di proiezione
a) Un errore con il pezzo da lavorare o con gli accessori o con il montaggio dell'utensile, potrebbe causare la proiezioni di schegge od oggetti ad alta velocità
b) Indossare sempre una protezione per gli occhi resistente agli impatti. Il grado di protezione richiesto dovrebbe essere valutato prima di ogni utilizzo
c) Per lavori sopra la testa, utilizzare un casco/un elmetto da lavoro
d) I rischi per terzi dovrebbero essere valutati in questo momento
e) Verificare che il lavoro sia ben assicurato
Pericoli di impigliamento
a) Sussiste un pericolo di soffocamento, di asportazione del cuoio capelluto e/o lacerazione se non si evita il contatto dell'utensile e dei suoi accessori con vestiti, gioielli, capelli o guanti
Pericoli legati all'utilizzo dell'utensile
a) L'utilizzo di questo utensile potrebbe esporre le mani dell'utente a pericoli di taglio, abrasione o bruciature
b) Utilizzare guanti adatti per proteggere le mani durante l'utilizzo
c) Gli addetti all'utilizzo e alla manutenzione dell'utensile devono essere fisicamente in grado di far fronte alla voluminosità, al peso e alla potenza dello stesso
d) L'utensile va tenuto correttamente; tenersi pronti a reagire a qualsiasi movimento normale o improvviso e tenere sempre entrambe le mani disponibili
e) Mantenere il corpo in equilibrio e i piedi ben piantati per terra
f) Rilasciare il dispositivo Stop/Start in caso di interruzione dell'apporto di energia
g) Utilizzare i lubrificanti raccomandati dal produttore
h) Utilizzare una protezione per gli occhi adeguata; si raccomandano inoltre guanti e abbigliamento protettivi adatti al tipo di lavoro
i) Evitare il contatto diretto con parti in movimento di modo da non pungersi o tagliarsi le mani o altre parti del corpo. Utilizzare dei guanti per proteggere le mani.
j) C'è un rischio di scariche elettrostatiche se utilizzato su plastica e altri materiali non conduttivi.
Pericoli legati al lavoro continuato
a) Utilizzando questo utensile in ambito lavorativo, si potrebbero sperimentare fastidi alle mani, alle braccia, alle spalle, al collo o alter parti del corpo
b) Utilizzando questo utensile, l'operatore dovrebbe adottare una postura comoda e mantenere i piedi ben saldi sul pavimento senza mai perdere l'equilibrio. L'utente dovrebbe cambiare la postura durante progetti di lavoro di lunga durata; ciò potrebbe aiutare a evitare stress e fatica
c) Se l'operatore dovesse sperimentare sintomi come persistente o ricorrente stress, dolore, palpitazioni, formicolii, intorpidimento, sensazione di bruciore o di rigidità, questi sintomi non dovrebbero essere ignorati. L'operatore dovrebbe informare il suo datore di lavoro e consultare un medico
Pericoli legati all'utilizzo di accessori
a) Scollegare l'utensile dall'alimentazione prima di montare qualsiasi accessorio o di effettuare qualsiasi manutenzione ad esso collegata
b) Evitare il contatto diretto con l'utensile inserito durante e dopo l'utilizzo, questo potrebbe essere bollente o affilato
c) Utilizzare esclusivamente accessori di dimensioni e tipo raccomandati dal produttore dell'utensile; non utilizzare altri tipi di accessori
Pericoli connessi all'area di lavoro
a) Il rischio di scivolare, di inciampare e di cadere è la causa più frequente di ferimento sul posto di lavoro. Prestare particolare attenzione alle superfici scivolose quando si utilizza l'utensile e al pericolo di inciampare su cavi e tubi
b) Questo utensile non è pensato per essere utilizzato in atmosfere esplosive e non è isolato da eventuali contatti con fonti di elettricità
Pericoli legati all'ispirazione di fumi e polvere
a) La polvere e fumi generati quando si utilizza questo utensile possono causare problemi di salute (ad esempio il cancro, difetti di nascita, asma e / o dermatite), valutazione del rischio e l'attuazione di controlli adeguati per questi rischi sono essenziali.
b) La valutazione del rischio dovrebbe includere polvere creata mediante l'uso dello strumento e il potenziale per disturbare polvere esistente.
c) Dirigere il gas di scarico in modo da minimizzare il disturbo di polvere in un ambiente pieno di polvere.
d) Se polvere o fumi vengono creati, la priorità è controllarli nel punto di emissione.
e) Selezionare, mantenere e sostituire lo strumento di consumo / inserito come raccomandato nel manuale di istruzioni, per evitare un inutile aumento di polveri o fumi.
f) Utilizzare una protezione respiratoria secondo le istruzioni del datore di lavoro e come richiesto dalla salute e norme di sicurezza.
Pericoli connessi ai rumori
a) L'esposizione ad alti livelli di rumore potrebbe causare la perdita permanente dell'udito e altri problemi quali il tinnito (ronzii, brusii e fischi nelle orecchie). Per questo una valutazione dei rischi e l'implementazione di controlli appropriate sono essenziali
b) Dei controlli appropriate per ridurre l rischi possono includere azioni come l'utilizzo di materiali insonorizzanti per impedire al pezzo di "ronzare"
c) Utilizzare una protezione per le orecchie seguendo quanto consigliato dal datore di lavoro e quanto richiesto dai regolamenti di salute e sicurezza sul posto di lavoro
d) Utilizzare e provvedere al mantenimento di questo utensile seguendo le istruzioni
contenute in questo manuale, per evitare un aumento innecessario dei livelli di volume
e) Selezionare, mantenere e sostituire gli accessori e le componenti seguendo le istruzioni contenute in questo manuale, per evitare un aumento innecessario dei livelli di volume
f) Se l'utensile è dotato di silenziatore, assicurarsi sempre che sia inserito e che funzioni quando l'utensile viene utilizzato
Pericoli connessi alle vibrazioni
a) Queste informazioni richiamano la vostra attenzione sui pericoli inerenti alle vibrazioni durante l'utilizzo dell'utensile e dovrebbero aiutarvi ad identificare le circostanze in cui l'operatore potrebbe trovarsi a rischio a causa dell'esposizione alle vibrazioni. Se il valore di emissione ottenuto utilizzando la ISO 28927-3 non rappresenta adeguatamente l'emissione delle vibrazioni negli utilizzi a cui è destinato l'utensile (e negli utilizzi impropri prevedibili), andrebbero fornite informazioni e avvertenze supplementari per poter riconoscere e affrontare i pericoli correlate alle vibrazioni.
b) L'esposizione alle vibrazioni può causare danni irreversibili ai nervi e alla circolazione delle mani e delle braccia
c) Indossare guanti caldi quando si lavora in condizioni di freddo e mantenere le mani calde e asciutte
d) In caso di intorpidimento, formicolii o dolore sulla pelle delle dita o delle mani, smettere di utilizzare l'utensile e informare il proprio datore di lavoro e consultare uno specialista
e) Utilizzare e provvedere al mantenimento di questo utensile seguendo le istruzioni contenute in questo manuale, per evitare un aumento innecessario dei livelli di vibrazioni
f) Mantenere l'utensile con una presa leggera ma sicura, tenendo conto delle forze di reazione delle mani, in quanto i rischi correlati con le vibrazioni aumentano con l'aumentare della forza della presa
Istruzioni di sicurezza supplementari per utensili pneumatici
L'aria compressa può causare gravi danni fisici:
- Chiudere sempre l'alimentazione dell'aria, drenare la pressione dal tubo e scollegare dall'alimentazione di aria quando non si utilizza e prima di effettuare modifiche o riparazioni
• Non dirigere mai l'aria compressa verso persone o animali - I tubi in movimenti potrebbero causare ferimenti gravi. Verificare sempre che il tubo no presenti danni, che sia ben assicurato e che i raccordi siano in buone condizioni
- Quando si utilizzano i giunti di accoppiamento universali a denti vengono utilizzati, si dovrebbero installare dei perni di bloccaggio e dei cavi di sicurezza per evitare problemi di connessione tubo-utensile e tubo-tubo
• Non superare la pressione max. indicate sulla targhetta dell'utensile
• Non trasportare mai gli utensili ad aria compressa per il tubo
Sicurezza durante la levigatura
ATTENZIONE!
- Usare morse o un altro modo pratico per fissare il pezzo ad una piattaforma stabile. Tenendo il pezzo a mano o contro il corpo lo rende instabile e può causare la perdita di controllo.
a. Indossare SEMPRE indumenti protettivi, compreso la mascherina antipolvere (di tipo idoneo per i particolati fini), occhiali protettivi e protezioni per l'udito
b. Assicurarsi che tutte le persone nelle vicinanze dell'area di lavoro sono inoltre dotate di idonei dispositivi di protezione individuale
c. Prestare particolare attenzione durante la levigatura di pezzi in legno (come faggio, quercia, mogano, e tek), in quanto le polveri prodotte dalla levigatura sono tossiche e possono causare gravi reazioni
d. MAI utilizzare per elaborare eventuali materiali contenenti di amianto. Consultare un professionista qualificato, se non siete sicuri se un oggetto contiene amianto
e. Evitare di levigare pezzi in magnesio o in leghe contenenti alte percentuali di magnesio
f. Verificare il tipo di verniciatura/trattamento di finitura applicato sul pezzo da levigare. Le levigatura di pezzi lavorati con svariati tipi di trattamento può dare luogo a sostanze tossiche o comunque dannose. Se si opera su edifici fabbricati prima del 1960, esiste un maggior rischio di incontrare vernici a base di piombo
g. Le polveri generate dalla levigatura di superfici verniciate con vernici a base di piombo sono particolarmente dannose per bambini, donne in gravidanza e persone con pressione sanguigna elevata. Tenere tali soggetti lontani dall'area di lavoro, anche quando essi indossano indumenti protettivi di tipo idoneo
h. Se possibile, utilizzare un estrattore di polveri per controllare le polveri generate durante i lavori di levigatura
i. Prestare particolare attenzione durante l'uso di macchine per la levigatura di legno e metallo. Le scintille generate dal contatto con i pezzi metallici possono
innescare incendi delle parti in legno. Tenere la macchina sempre accuratamente pulita, per minimizzare il rischio di incendi
j. Svuotare il sacchetto o contenitore frequentemente durante l'uso, prima di prendere pause e dopo il completamento della levigatura. La polvere può essere un rischio di esplosione. NON gettare la polvere di segatura nel fuoco. Combustione spontanea può verificarsi quando le particelle di olio o acqua entrano in contatto con le particelle di polvere. Smaltire i rifiuti con cura e nel rispetto delle leggi e dei regolamenti locali.
k. Le superfici di lavoro e i fogli di carta vetrata diventano molto caldi durante l'utilizzo; qualora si dovessero riscontrare dei segnali che indicano un principio di incendio (come fumo o cenere), provenienti dalla superficie in lavorazione, interrompere il lavoro e lasciar raffreddare il materiale in lavorazione e il foglio di carta vetrata. Non toccare la superficie di lavoro o la carta vetrata fino a quando non si sono completamente raffreddati
I. Non toccare la carta vetrata in movimento
m. Spegnere sempre prima di mettere giù la levigatrice
n. NON utilizzare per la levigatura a umido. I liquidi che entrano nel vano motore possono causare gravi scosse elettriche
o. Scollegare la levigatrice dalla rete di alimentazione prima di effettuare la sostituzione del foglio di carta vetrata
p. Anche quando questo strumento viene utilizzato come prescritto non è possibile eliminare tutti i fattori di rischio residuo. Se siete in dubbio per un uso sicuro di questo strumento, non ne fate uso
Ulteriori istruzioni di sicurezza per utensili pneumatici di levigatura
- Controllare il cuscinetto di supporto prima dell'uso. Non utilizzare se incrinato o rotto o se è stato fatto cadere a terra
• Non utilizzare la levigatrice se il foglio abrasivo non è montato
• Mole e lame non vanno utilizzati con questo utensile - Controllare che la velocità massima di funzionamento dell'accessorio inserito (ruote lamellari, nastri abrasivi, dischi in fibra, platorelli, ecc) sia superiore alla velocità nominale della levigatrice o lucidatrice
- I dischi di levigatura ad auto-riparazione devono essere collocati concentricamente sul platorello di supporto
- Assicurarsi che non ci siano cavi elettrici, tubi del gas, ecc., che possono causare un rischio, se danneggiati dall'utilizzo di questo utensile
Familiarizzazione con il prodotto
| 1 Braccio di tensione |
| 2 Puleggia di tensionamento |
| 3 Nastro di levigatura |
| 4 Leva di tensionamento |
| 5 Braccio estensibile |
| 6 Vite di regolazione angolo |
| 7 Maniglia |
| 8 Scarico |
| 9 Ingresso aria |
| 10 Connettore rapido |
| 11 Grilletto dell'acceleratore |
| 12 Puleggia di azione |
Accessori (non mostrati):
- 2 x Nastri abrasivi (grana 60)
• Chiave esagonale
Destinazione d'uso
Levigatrice ad alimentazione compressore con il braccio del nastro regolabile e la funzione di tensionamento facile. Progettata per la preparazione delle superfici leggeri e rimozione della vernice.
Disimballaggio dell'utensile
- Estrarre con cura l'utensile dallo scatolo. Verificare di averlo disimballato completamente. Acquisire la necessaria familiarità con tutte le parti/funzionalità dell'utensile
- In caso di parti mancanti o danneggiate, sarà necessario lar riparare o sostituire tali parti prima di utilizzare il prodotto
Prima dell'uso
ATTENZIONE: Scollegare sempre dalla rete d'aria e togliere pressione prima di pulire o di effettuare qualsiasi intervento di manutenzione.
AVVERTENZA: Prima del montaggio dei fogli abrasivi, garantire che la levigatrice sia scollegata dalla rete elettrica.
NB: NON continuare ad utilizzare fogli abrasivi usurati, strappati o fortemente intasati. Garantire che i corpi estranei, come chiodi e viti, vengono rimossi dal pezzo prima di iniziare la levigatura.
ATTENZIONE: NON utilizzare un foglio abrasivo su legno che è stato utilizzato in precedenza su metallo. Ciò può causare raschiatura sulla superficie di legno. NON usare questa levigatrice per la levigatura di magnesio.
NB: Prima di ogni utilizzo inserire 3 gocce di olio (non fornito) nell'ingresso d'aria (9) per aumentare la durata dello strumento.
Inserire il connettore veloce
NB: Questo utensile è dotato di due differenti connettori rapidi maschio
EQ-4
normalmente
utilizzato in Europa
normalmente utilizzato in UK
- Scegliere un connettore compatibile con il sistema di gonfiaggio utilizzato e installare come descritto sotto:
- Applicare un nastro adesivo in PTFE (non incluso) alla filettatura della vite del connettore rapido (10). Ciò aiuterà a mantenere una sigillatura a tenuta d'aria
NB: Applicare un nastro adesivo PTFE in senso orario, di modo che non si tolga quando si avvita il connettore nell'utensile
- Rimuovere il tappo protettivo dalla presa d'aria (9)
- Utilizzando una chiave per dadi (non inclusa) avvita il connettore rapido nella presa d'aria posizionata sulla base del manico
- Connettere alla sistema di gonfiaggio, pressurizzare con attenzione ed effettuare un controllo di perdite (ad es. spruzzando un po' di acqua saponata sulla parte esterna dei connettori)
- Il sistema di gonfiaggio connesso al connettore rapido femmina sarà adesso un raccordo a scatto per l'utensile

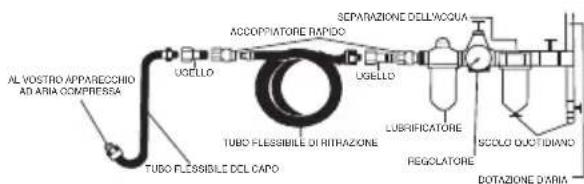

Connessione all'alimentazione d'aria
- Quest'utensile deve essere collegato ad una fonte di aria pulita con un oliatore in linea e un separatore d'acqua
- Non superare la pressione massima consigliata (vedi "Specifiche tecniche")
- Assicurarsi che l'acqua del sistema venga drenata giornalmente
- Assicurarsi che tutte le parti del sistema (tubi, accoppiatori, ecc.) siano adatte alla pressione da utilizzare
Montaggio di un nastro abrasivo
- Premere la leva di tensionamento (4) e spingere il braccio di tensionamento (1) nel braccio estensibile (5), poi rilasciare la leva di tensionamento
-
Avvolgere il nastro abrasivo (3) intorno alla puleggia (12) e il rullo tenditore (2), accertandosi che sia centrato
-
Tendere il nastro abrasivo tenendo premuto la leva di tensionamento. Rilasciare la leva di tensionamento una volta installato il nastro
Regolazione dell'angolo
- Il braccio estensibile (5) è regolabile per aumentare la versatilità quando si eseguono operazioni di levigatura per geometrie complesse
- Allentare le viti di regolazione angolatura (6) con la chiave esagonale fornita e ruotare l'intero gruppo del nastro abrasivo nella posizione desiderata
- Fissare saldamente le viti di regolazione angolo
Funzionamento
ATTENZIONE: Indossare sempre protezioni per gli occhi, le vie respiratorie e un'adeguata protezione acustica, così come quanti adatti, quando si lavora con questo strumento.
NB: Utilizzare sempre i morsetti per fissare il pezzo al banco da lavoro, se possibile.
- Collegare la levigatrice all'alimentazione dell'aria e garantire la regolazione della pressione sia corretta, consultare la sezione 'Specifiche' per la valutazione della pressione di alimentazione dell'aria
- Tenere l'utensile per la maniglia (7) e premere delicatamente il grilletto (11)
- Il nastro abrasivo (3) inizierà a ruotare. Comprimere ulteriormente il grilletto per aumentare la velocità, allentare leggermente per diminuire la velocità.
- Con il nastro abrasivo che ruota alla velocità desiderata, lentamente muovere il nastro verso il pezzo e appoggiarlo delicatamente sul materiale da levigare
- Applicare una pressione moderata sulla superficie del pezzo durante il funzionamento. Non applicare una pressione eccessiva
- Per fermare l'utensile, alzare il nastro abrasivo dal pezzo, rilasciare completamente, il grilletto e consentire che il fermo di sicurezza si inserisce nuovamente
Accessori
- Una vasta gamma di accessori, tra cui il tubo d'aria spirale (269591), il regolatore e lubrificatore filtri (245014) e il mini lubrificatore in linea (456965) è disponibile presso il vostro rivenditore Silverline. Pezzi di ricambio sono disponibili presso toolsparesonline. com
Manutenzione
Ispezione generale
- Controllare regolarmente che tutte le viti di fissaggio siano serrate
Pulizia
- Tenere l'utensile sempre pulito. Lo sporco e la polvere potrebbero consumare le parti interne rapidamente e ridurre la vita in servizio della macchina. Pulire il corpo della macchina con una spazzola morbida o un panno asciutto. Se disponibile, utilizzare aria compressa pulita e asciutta e soffiarla attraverso i fori di ventilazione
- Pulire il corpo dell'utensile con un panno morbido inumidito con un detergente delicato. Non usare alcol, benzina o detergenti forti
• Non utilizzare sostanze caustiche per la pulizia delle parti in plastica
Lubrificazione
- Lubrificare leggermente tutte le parti mobili a intervalli regolari con un lubrificante spray adatto
Conservazione
- Conservare questo utensile con cura in un luogo sicuro, asciutto e lontano dalla portata dei bambini.
Risoluzione dei problemi
| Problema Possibile causa Soluzione | ||
| Nessun passaggio d'aria quando si preme il grilletto (11). La puleggia motrice (12) ruota liberamente | Problema di alimentazione aria | Controllare tutte le connessioni tra il compressore e l'utensile e assicurarsi che la pressione di esercizio sia impostata correttamente |
| Grilletto o componenti dell'acceleratore difettosi | Se il meccanismo di accelerazione si dovesse inceppare verificare la presenza di sporcizia all'interno della presa d'aria e rimuovere. Versare una piccola quantità di olio per utensili pneumatici (non fornito) nell'apposito ingresso aria, ricollegare l'alimentazione dell'aria e far funzionare il grilletto a piccoli scatti. Se l'utensile non funziona ancora come dovrebbe, rivolgersi a un centro di assistenza autorizzato Silverline | |
| La prestazione della puleggia motrice (12) è limitata, ma l'aria fluisce liberamente dallo strumento | Paletta interna inceppata | Staccare l'alimentazione dell'aria. Versare una piccola quantità di olio (non fornito) nell'ingresso d'aria (9), ricollegare l'alimentazione dell'aria e far funzionare il grilletto a piccoli scatti. Periodicamente toccare l'unità puleggia utilizzando un martello di gomma (non incluso). Se l'utensile non funziona ancora come dovrebbe, rivolgersi a un centro di assistenza autorizzato Silverline |
| Puleggia motrice (12) inceppata | Paletta interna rotta | Rivolgersi a un centro di assistenza autorizzato Silverline |
| La levigatrice non si spegne quando il grilletto (11) viene rilasciato | Componenti del grilletto difettosi Rivolgersi a un centro di assistenza autorizzato Silverline | |
Garanzia Silverline Tools
Questo prodotto Silverline è protetto da una garanzia di 3 anni
Per attivare la garanzia di 3 anni è necessario registrare il prodotto sul sito www.silverlinetools.com entro 30 giorni dalla data d'acquisto. La data d'inizio del periodo di garanzia corrisponde alla data d'acquisto riportata sullo scontrino di vendita.
Registrazione dell'acquisto
Accedere al sito: silverlinetools.com e selezionare il tasto registra per inserire:
- Dati personali
- Informazioni sul prodotto
Una volta che queste informazioni sono state inserite, Il vostro certificato di garanzia sarà inviato per posta elettronica nel formato PDF. Si prega di stampare e conservare il Certificato insieme alla ricevuta d'acquisto.
Termini e condizioni
Il periodo di garanzia decorre dalla data dell'acquisto presso il rivenditore indicata sulla ricevuta d'acquisto.
SI PREGA DI CONSERVARE LA RICEVUTA D'ACQUISTO
Nel caso in cui il prodotto risultasse difettoso entro 30 giorni dalla data d'acquisto, sarà necessario restituirlo al punto vendita presso cui è stato acquistato, presentando la ricevuta e spiegando chiaramente la natura del difetto riscontrato. Il prodotto difettoso sarà sostituito o sarà rimborsato l'importo d'acquisto.
Nel caso in cui il prodotto risultasse difettoso dopo 30 giorni dalla data d'acquisto, sarà necessario inviare una richiesta di indennizzo in garanzia a:
Le richieste di indennizzo devono essere presentate durante il periodo della garanzia.
Affinché la richiesta sia approvata, è necessario presentare anche la ricevuta d'acquisto originale, indicando il luogo e la data dell'acquisto del prodotto e il proprio nome e indirizzo.
Sarà necessario inoltre fornire una descrizione dettagliata del guasto riscontrato.
Le richieste effettuate durante il periodo di garanzia saranno verificate da Silverline Tools per stabilire se il difetto del prodotto è dovuto a problemi di materiali o di lavorazione.
Le spese di spedizione non saranno rimborsate. Tutti i prodotti devono essere spediti puliti e in condizioni tali da garantire l'esecuzione della riparazione in modo sicuro. I prodotti devono essere imballati con cura per evitare danni o lesioni durante il trasporto. Silverline Tools si riserva il diritto di non accettare prodotti spediti in condizioni non idonee o non sicure.
Le riparazioni saranno eseguite da Silverline Tools o da un centro di riparazione autorizzato.
La riparazione o la sostituzione del prodotto non estende o rinnova il periodo di garanzia.
Nel caso in cui determini che il prodotto e il difetto riscontrato sono coperti dalla garanzia, Silverline Tools provvederà a riparare l'utensile
gratuitamente (esclusi i costi di spedizione) o, a propria discrezione, a sostituirlo con un nuovo utensile.
Gli utensili o le parti trattenuti da Silverline Tools in cambio di un prodotto o componente sostitutivo diventano proprietà di Silverline Tools.
La riparazione o la sostituzione di un prodotto in garanzia estende i diritti del consumatore previsti per legge, senza modificarli.
Cosa copre la garanzia:
La riparazione del prodotto, nel caso in cui Silverline Tools determini che il problema sia dovuto a difetti dei materiali o difetti di lavorazione riscontrati durante il periodo della garanzia.
Nel caso in cui un componente non sia più disponibile o fuori produzione, Silverline Tools si riserva il diritto di sostituirlo con un componente adeguato.
Prodotti acquistati e utilizzati all'interno dell'Unione Europea.
Cosa non copre la garanzia:
La Garanzia Silverline Tools non copre le riparazioni se il difetto è stato causato da:
La normale usura dei componenti per via dell'utilizzo del prodotto come indicato nelle istruzioni d'uso (ad esempio, lame, spazzole, cinghie, lampadine, batterie, ecc.).
La sostituzione di accessori forniti a corredo, come ad esempio punte, lame, fogli abrasivi, dischi di taglio e altri componenti correlati.
I danni accidentali, causati dall'uso improprio, dall'abuso e dalla manipolazione, conservazione e cura inadeguata dell'utensile da parte del proprietario.
L'uso del prodotto per fini non domestici.
La modifica o alterazione del prodotto.
Difetti causati dall'uso di parti e accessori che non siano componenti originali Silverline Tools.
Installazione difettosa (fatto salvo quando l'installazione viene eseguita da Silverline Tools). Riparazioni o alterazioni eseguite da terze parti che non siano la Silverline Tools o i centri di riparazione autorizzati da quest'ultima.
Richieste diversi dal diritto alla correzione degli errori con lo strumento denominato in queste condizioni di garanzia non sono coperti dalla garanzia.
Dichiarazione di conformità CE
Il sottoscritto: Sig. Darrell Morris
come autorizzato di: Silverline Tools
Dichiara che il prodotto:
Questa dichiarazione è stata emessa unicamente sotto la responsabilità del produttore.
L'obiettivo della dichiarazione è in conformità con la pertinente Normativa di Armonizzazione
dell'Unione.
Codice di identificazione: 942944
Descrizione: Levigatrice a nastro pneumatica
Si conforma alle seguenti direttive
- Direttiva 2006/42/CE
Organismo notificato: Ente Certificazione Macchine
La documentazione tecnica è conservata da: Silverline Tools
Data: 23/07/2015
Firma:
Darrell Morris
Direttore generale
Nome e indirizzo del fabbricante:
Powerbox International Limited, N°. Società 06897059. Indirizzo registrato:
Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Regno Unito.
Introductie
Keuringsinstantie: Ente Certificazione Macchine
IT 3 anni di garanzia. Registra il tuo prodotto on-line entro 30 giorni dall'acquisto. Vengono applicati i termini e le condizioni generali.
- DESCRIZIONE DEI SIMBOLI
- PROTEZIONE AMBIENTALE
- SPECIFICHE
- INFORMAZIONI SUL SUONO E SULLE VIBRAZIONI
- SICUREZZA GENERALE
- PERICOLO DI PROIEZIONE
- PERICOLI DI IMPIGLIAMENTO
- PERICOLI LEGATI ALL'UTILIZZO DELL'UTENSILE
- PERICOLI LEGATI AL LAVORO CONTINUATO
- PERICOLI LEGATI ALL'UTILIZZO DI ACCESSORI
- PERICOLI CONNESSI ALL'AREA DI LAVORO
- PERICOLI LEGATI ALL'ISPIRAZIONE DI FUMI E POLVERE
- PERICOLI CONNESSI AI RUMORI
- PERICOLI CONNESSI ALLE VIBRAZIONI
- ISTRUZIONI DI SICUREZZA SUPPLEMENTARI PER UTENSILI PNEUMATICI
- SICUREZZA DURANTE LA LEVIGATURA
- ATTENZIONE
- ULTERIORI ISTRUZIONI DI SICUREZZA PER UTENSILI PNEUMATICI DI LEVIGATURA
- FAMILIARIZZAZIONE CON IL PRODOTTO
- ACCESSORI (NON MOSTRATI)
- DESTINAZIONE D'USO
- DISIMBALLAGGIO DELL'UTENSILE
- PRIMA DELL'USO
- INSERIRE IL CONNETTORE VELOCE
- CONNESSIONE ALL'ALIMENTAZIONE D'ARIA
- MONTAGGIO DI UN NASTRO ABRASIVO
- REGOLAZIONE DELL'ANGOLO
- FUNZIONAMENTO
- ACCESSORI
- MANUTENZIONE
- ISPEZIONE GENERALE
- PULIZIA
- LUBRIFICAZIONE
- CONSERVAZIONE
- GARANZIA SILVERLINE TOOLS
- QUESTO PRODOTTO SILVERLINE È PROTETTO DA UNA GARANZIA DI 3 ANNI
- REGISTRAZIONE DELL'ACQUISTO
- TERMINI E CONDIZIONI
- SI PREGA DI CONSERVARE LA RICEVUTA D'ACQUISTO
- COSA COPRE LA GARANZIA
- COSA NON COPRE LA GARANZIA
- DICHIARAZIONE DI CONFORMITÀ CE
- INTRODUCTIE
Marca : SILVERLINE
Modello : 942944
Categoria : Levigatrice
