INSTRUKCJA OBSŁUGI IAN 334437 Livarno Lux

Miliampery AC a.c. Napięcie przemienne Cykle włączania Biegunowość przyłącza Natężenie światła

Punkt temperatury odniesienia Żywotność

Temperatura otoczenia Temperatura barwowa w kelwinach

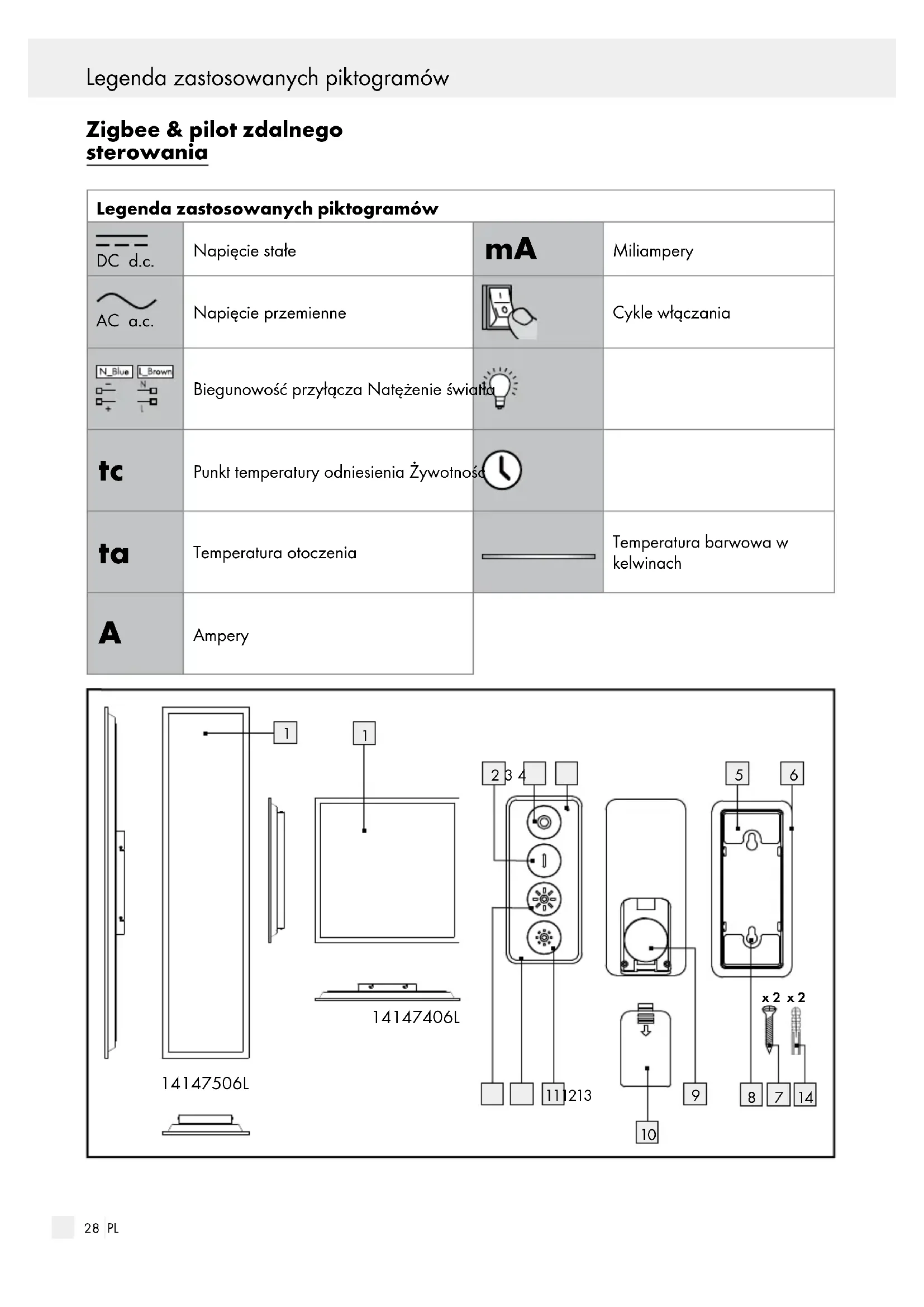

14147406L 14147506L 1429 PL Legenda zastosowanych piktogramów Opis części / Dane techniczne / Resetowanie lampy / Połączenie pilota ... Opis części

Przycisk: Włącz / Wybierz barwę światła

Przycisk: Zmniejszanie jasności

Pilot zdalnego sterowania

Przycisk: Zwiększanie jasności

Kołki Zawartość 1 pilot zdalnego sterowania 2 kołki 2 śruby 2 przylepce 1 wężyk ochronny Dane techniczne Numer modelu: 14147406L / 14147506L Zigbee: Wersja: 3.0 Kompatybilność: iOS 9.0 / Android 5.0 Częstotliwość: 2,4 GHz pasmo ISM Maks. moc nadawcza: < 10 dBm Pilot zdalnego sterowania: Zasięg: 9 m Bateria: 1 x CR 2450 Maks. moc nadawcza: 13 dBm Częstotliwość: 2,4‒2,485 GHz Resetowanie lampy Aby połączyć lampę z aplikacją lub z pilotem zdalnego sterowania, lampa musi znajdować się w trybie przyuczania. Wskazywany jest on poprzez regularne miganie lampy. Jeśli lampa nie miga sama z siebie, należy przy- wrócić lampę do trybu przyuczania. Aby aktywować tryb przyuczania, proszę włączać i wyłączać lampę w następującym rytmie: – 10 sek. wyłącz – 1 sek. włącz – 3 sek. wyłącz – 1 sek. włącz – 3 sek. wyłącz – Włączanie Lampa powinna teraz migać regularnie w trybie przyuczania. Połączenie pilota zdalnego sterowania i smartfona z panelem świetlnym LED

1. Usunąć folię ochronną z komory baterii.

2. Przytrzymać wciśnięty przycisk

przez ok. 5 sekund, aż dioda LED

3. Gotowa do przyuczania.

4. Otworzyć aplikację „Lidl Home“

5. Przejść do zakładki

„Home“. Wybrać „+“ (dodaj urządzenie).

6. Wybrać kategorię „Inne“.

8. Wybrać bramkę (jest to możliwe tylko wtedy,

gdy dysponuje się większą liczbą bramek).

9. Następnie przejść do „OK“.

10. Przejść do „Potwierdź“ podczas gdy dioda

11. Utworzyć połączenie.

.30 PL Połączenie pilota zdalnego ... / Wymiana baterii / Montaż na ścianie... / Funkcje aplikacji / Funkcje pilota zdalnego ... / Połączenie pilota zdalnego ...

13. Przejść do „Nazwa urządzenia“. Wprowa-

dzić nazwę i potwierdzić.

14. Wybrać pomieszczenie, aby ustalić pozycję

lampy. Wybrane pomieszczenie jest zazna- czone na szaro.

15. Potwierdzić za pomocą „Gotowe“.

16. Proces przyuczania został zakończony.

17. Powrócić za pomocą

do ekranu startowego. Odłączanie pilota zdalnego sterowania i smartfona

1. Otworzyć aplikację „Lidl Home“

2. Przejść do zakładki

3. Wybrać jedną z kategorii:

– Bramka ZigBee – Panel świetlny LED – Pilot zdalnego sterowania:

5. Przejść do „Usuń urządzenie“.

6. Potwierdzić proces przyciskiem „Potwierdź“.

Funkcje aplikacji Wskazówka: Upewnić się, że zawsze ma się aktualną wersję aplikacji na swoim smartfonie. W razie konieczności zaktualizować ją. Za pośrednictwem aplikacji do dyspozycji są następujące tryby Włączanie i wyłączanie – Pozostały czas: Ustawianie timera

: Włączanie i wyłączanie – Program: Sporządzanie planów czasów, w których lampy mają być włączane lub wyłączane automatycznie Biała – Łuk dotykowy: ustawianie barwy światła od 3000 K do 6000 K – Listwa dotykowa: ustawianie natężenia świa- tła od 1 % do 100 % Sceneria – Noc: ciepłe, przytłumione światło – Czytanie: neutralne światło – Praca: zimne białe światło – Czas wolny: jasne, ciepłe światło – Dodawanie scenerii: do zapisania własnych za- projektowanych scenerii świetlnych Funkcje pilota zdalnego sterowania Włączanie

Wybór temperatury barwy

– ciepła biel – średnia ciepła biel – średnia zimna biel – zimna biel Wyłączanie

Zmniejszanie jasności

Zwiększanie jasności

Połączenie pilota zdalnego sterowania i smartfona z panelem świetlnym LED (bez bramki / aplikacji) Wskazówka: Jeśli panel świetlny LED

został wcześniej połączony z bramką, należy zresetować panel świetlny LED

(patrz „Resetowanie lampy“). Za pomocą jednego pilota zdalnego sterowa- nia można sterować synchronicznie maksymal- nie 30 lampami sufitowymi LED. Można połączyć tylko jednego pilota zdal- nego sterowania na lampę.31 PL Połączenie pilota zdalnego ... / Wymiana baterii / Montaż na ścianie... / Funkcje aplikacji / Funkcje pilota zdalnego ... / Połączenie pilota zdalnego ... Każdą lampę należy połączyć osobno. Należy powtórzyć proces dla każdej pojedynczej lampy. Usunąć folię ochronną z komory baterii

Włączyć panel świetlny LED

. Panel świetlny LED

powoli miga. Odczekać 3 minuty, aż panel świetlny LED

przestanie migać. Przytrzymać pilota zdalnego sterowania

blisko panelu świetlnego LED

(maks. 80 cm odległości). Przytrzymać wciśnięty przycisk

przez 3 se- kundy. Dioda LED

powinna teraz zacząć migać. Jeśli połączenie się powiodło, dioda LED

świeci przez około 2 sekundy. Panel świetlny LED

miga trzy razy. Odłączanie pilota zdalnego sterowania od panelu świetlnego LED (bez bramki / aplikacji) Włączyć światło. Przytrzymać pilota zdalnego sterowania

blisko panelu świetlnego LED

(maks. 80 cm odległości). Przytrzymać wciśnięty przycisk

przez 3 se- kundy. Dioda LED

powinna teraz zacząć migać. Jeśli rozłączanie powiodło się, dioda LED

świeci przez około 2 sekundy. Panel świetlny LED

miga trzy razy. Wymiana baterii

Zdjąć pokrywę komory baterii

Należy usunąć zużytą baterię. Do komory ba- terii

włożyć nową baterię. Znak plus (+) baterii musi być skierowany w dół. Zamknąć pokrywę komory baterii

Montaż na ścianie (opcjonalnie)

NIEM PRĄDEM ELEKTRYCZNYM! Zwrócić uwagę na to, aby podczas wiercenia nie uszkodzić przewodów lub rur. Użyć wykry- wacza napięcia / metalu.32 PL Obsah... / Czyszczenie pilota zdalnego sterowania / Deklaracja zgodności Zaznaczyć 2 otwory do wiercenia za pomocą otworów przewidzianych na śruby

w uchwy- cie ściennym

Wywiercić otwory. Włożyć kołki

w otwory. Zamontować uchwyt ścienny

Jeśli uchwyt ścienny

ma być zamocowany na gładkiej powierzchni, należy przykleić do- łączone przylepce

w przewidzianych do tego miejscach na uchwycie ściennym

Usunąć folię ochronną z przylepców

Przymocować uchwyt ścienny

w wybranym miejscu. Czyszczenie pilota zdalnego sterowania Nie używać rozpuszczalników, benzyny itp. Pilot zdalnego sterowania może zostać przy tym uszkodzony. Przed czyszczeniem usunąć baterię z komory baterii

Oczyścić pilota zdalnego sterowania wilgotną szmatką. Po czyszczeniu ponownie włożyć baterię do komory baterii
