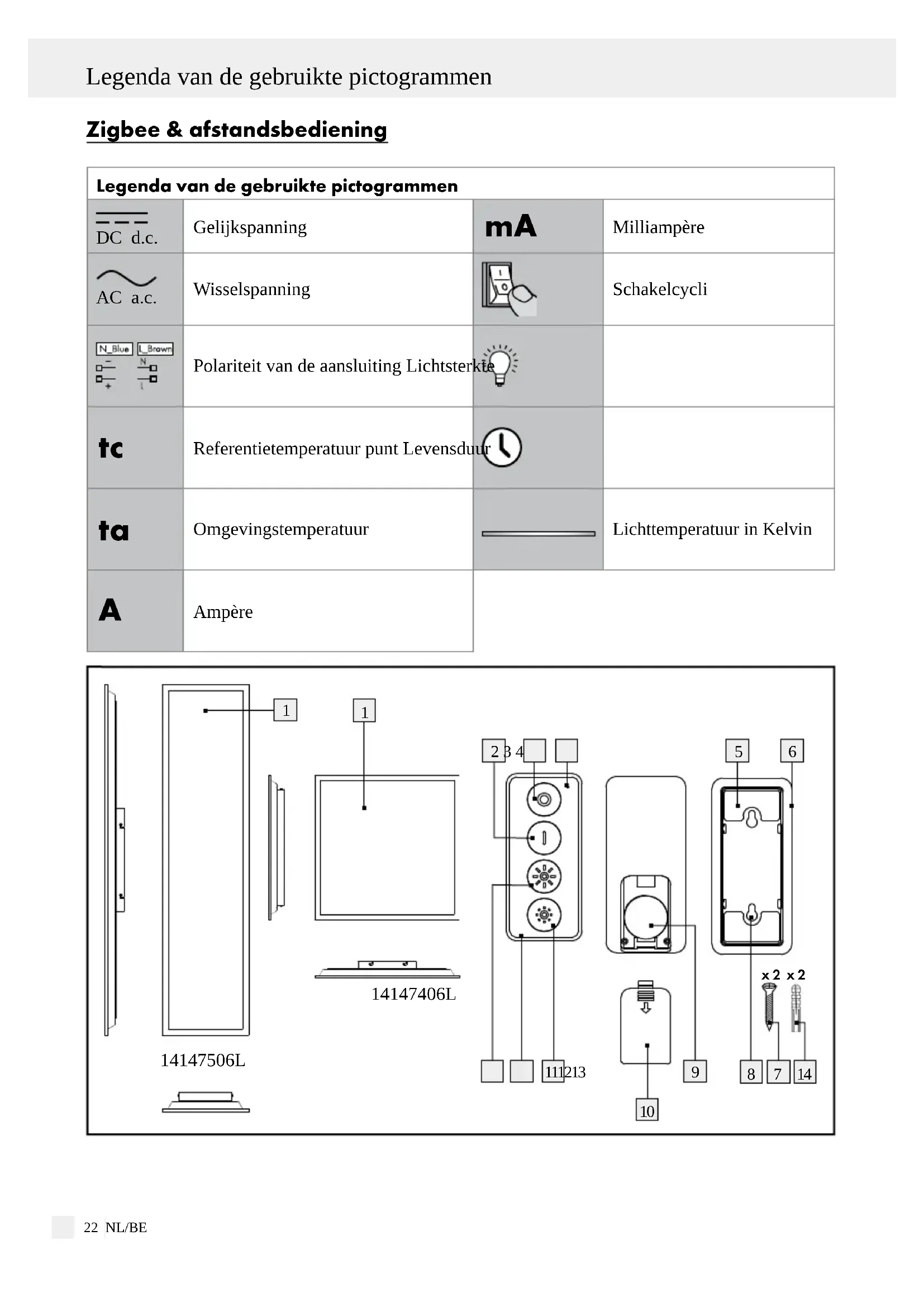

GEBRUIKSAANWIJZING IAN 334437 Livarno Lux

Milliampère AC a.c. Wisselspanning Schakelcycli Polariteit van de aansluiting Lichtsterkte

Referentietemperatuur punt Levensduur

Omgevingstemperatuur Lichttemperatuur in Kelvin

14147406L 14147506L 1423 NL/BE Legenda van de gebruikte pictogrammen Beschrijving ... / Technische gegevens / Lamp resetten / Afstandsbediening ... Beschrijving van de onderdelen

Toets: inschakelen / kleurtemperatuur selecteren

Toets: lichtsterkte verlagen

Toets: lichtsterkte verhogen

Plug Omvang van de levering 1 afstandsbediening 2 pluggen 2 schroeven 2 kleefpads 1 isolatiekous Technische gegevens Modelnummer: 14147406L / 14147506L Zigbee: Versie: 3.0 Compatibel: iOS 9.0 / Android 5.0 Frequentie: 2,4 GHz ISM band Max. zendvermogen: < 10 dBm Afstandsbediening: Reikwijdte: 9 m Batterij: 1 x CR 2450 Max. zendvermogen: 13 dBm Frequentie: 2,4‒2,485 GHz Lamp resetten Om de lamp met de app of de afstandsbediening te verbinden, moet de lamp zich in aanleermodus bevinden. Dit wordt door een regelmatig knipperen van de lamp aangegeven. Als de lamp niet vanzelf gaat knipperen, moet de lamp in de aanleermodus worden teruggezet. Om de aanleermodus te activeren, schakelt u de lamp in en uit volgens het volgende schema: – 10 sec. uit – 1 sec. in – 3 sec. uit – 1 sec. in – 3 sec. uit – Inschakelen De lamp moet nu in aanleermodus regelmatig knipperen. Afstandsbediening en smartphone met het led-lichtpaneel verbinden

1. Verwijder de beschermfolie uit het batterijvak.

3. Klaar voor aanleren.

4. Open de ‚Lidl Home‘-app.

5. Ga naar het tabblad

‚Home‘. Selecteer ‚+‘ (apparaat toevoegen).

8. Selecteer de gateway (alleen mogelijk als u

meerdere gateways hebt).

10. Ga naar ‚Bevestigen‘ terwijl de led

11. Maak een verbinding.

13. Ga naar ‚Apparaatnaam‘. Voer een naam in

en bevestig deze.24 NL/BE ... / Batterij vervangen / Wandmontage / Afstandsbediening reinigen... / Functies van de app / Functies van de ... / Afstandsbediening met het ...

14. Selecteer een vertrek om de positie van de

lamp vast te leggen. Het gekozen vertrek wordt grijs gemarkeerd.

15. Bevestig met ‚Klaar‘.

16. Het aanleerproces is klaar.

terug naar het startscherm. Afstandsbediening en smartphone ontkoppelen

1. Open de ‚Lidl Home‘-app.

2. Ga naar het tabblad

3. Kies één van de categorieën:

5. Ga naar ‚Apparaat verwijderen‘.

6. Bevestig de procedure met ‚Bevestigen‘.

Functies van de app Opmerking: zorg ervoor dat u altijd de meest recente versie van de app op uw smartphone ge- bruikt. Doe indien nodig een update. De volgende modi zijn via de app-bediening beschikbaar In- en uitschakelen – Resterende tijd: Timer instellen

: In- en uitschakelen – Programma: Tijdschema‘s maken wanneer de verlichting automatisch in- resp. uitgeschakeld moet worden Wit – Touchboog: Lichtkleur instellen van

– Touchbar: Lichtsterkte van 1 % tot 100 % instellen Scene – Nacht: warm, gedempt licht – Lezen: neutraal licht – Werken: koud-wit licht – Vrije tijd: helder, warm licht – Scene toevoegen: om zelfgemaakte lichts- cenario‘s op te slaan Functies van de afstandsbediening Inschakelen

Kleurtemperatuur selecteren

Lichtsterkte verhogen

Afstandsbediening met het led-lichtpaneel verbinden (zonder gateway / app) Opmerking: Als u het led-lichtpaneel

eerst met de gate- way hebt verbonden, moet u het led-lichtpa- neel

resetten (zie ‚Lamp resetten‘). U kunt tot max. 30 led-plafondlampen met één afstandsbediening synchroon bedienen. Er kan slechts één afstandsbediening per lamp worden gebruikt. Elke lamp moet afzonderlijk worden gekop- peld. Herhaal de procedure voor elke lamp afzonderlijk. Verwijder de beschermfolie uit het batterijvak

Schakel het led-lichtpaneel

in. Het led-licht- paneel

knippert langzaam. Wacht 3 minuten tot het led-lichtpaneel

ophoudt met knipperen. Houd de afstandsbediening

dicht tegen het led-lichtpaneel

moet nu knipperen. Als het verbinden succesvol was, licht de led

circa 2 seconden op. Het led-lichtpaneel

knippert driemaal. Afstandsbediening van het led-lichtpaneel loskoppelen (zonder gateway / app) Schakel de lamp in. Houd de afstandsbediening

dicht tegen het led-lichtpaneel

aan (max. 80 cm afstand). Houd de toets

moet nu knipperen. Als het loskoppelen succesvol was, licht de led

circa 2 seconden op. Het led-lichtpaneel

Verwijder het batterijvak-deksel

Verwijder de lege batterij. Plaats een nieuwe batterij in het batterijvak

. Het plusteken (+) van de batterij moet naar buiten wijzen. Sluit het batterijvak-deksel

GEVAAR VOOR ELEKTRISCHE SCHOKKEN! Let er tijdens het boren op dat u geen leidingen of buizen beschadigt. Gebruik een spannings- / metaal-detector. Markeer de 2 boorgaten met behulp van de voor de schroeven bestemde gaten

in de gaten. Monteer de wandhouder

op een glad opper- vlak wilt bevestigen, plakt u de meegeleverde kleefpads

op de daarvoor bestemde plek- ken op de wandhouder

Verwijder de beschermfolie van de kleefpads

op de gewenste plek. Afstandsbediening reinigen Gebruik geen oplosmiddelen, benzine e.d. De afstandsbediening zal hierdoor beschadigd raken. Verwijder voor het schoonmaken de batterij uit het batterijvak

... / Functies van de app / Functies van de ... / Afstandsbediening met het ...26 NL/BE Spis zawartościAfstandsbediening reinigen / Conformiteitsverklaring Reinig de afstandsbediening met een vochtige doek. Plaats de batterij na de reiniging weer in het batterijvak
