NÁVOD K OBSLUZE IAN 334437 Livarno Lux

Návod na montáž a používanie

ZIGBEE & DÁLKOVÝ OVLADAČ

Návod k montáži a použití

Miliampéry AC a.c. Střídavé napětí Spínací cykly Polarita přípojky Intenzita světla

Bod referenční teploty Životnost

Teplota okolního prostředí Teplota světla vkelvinech

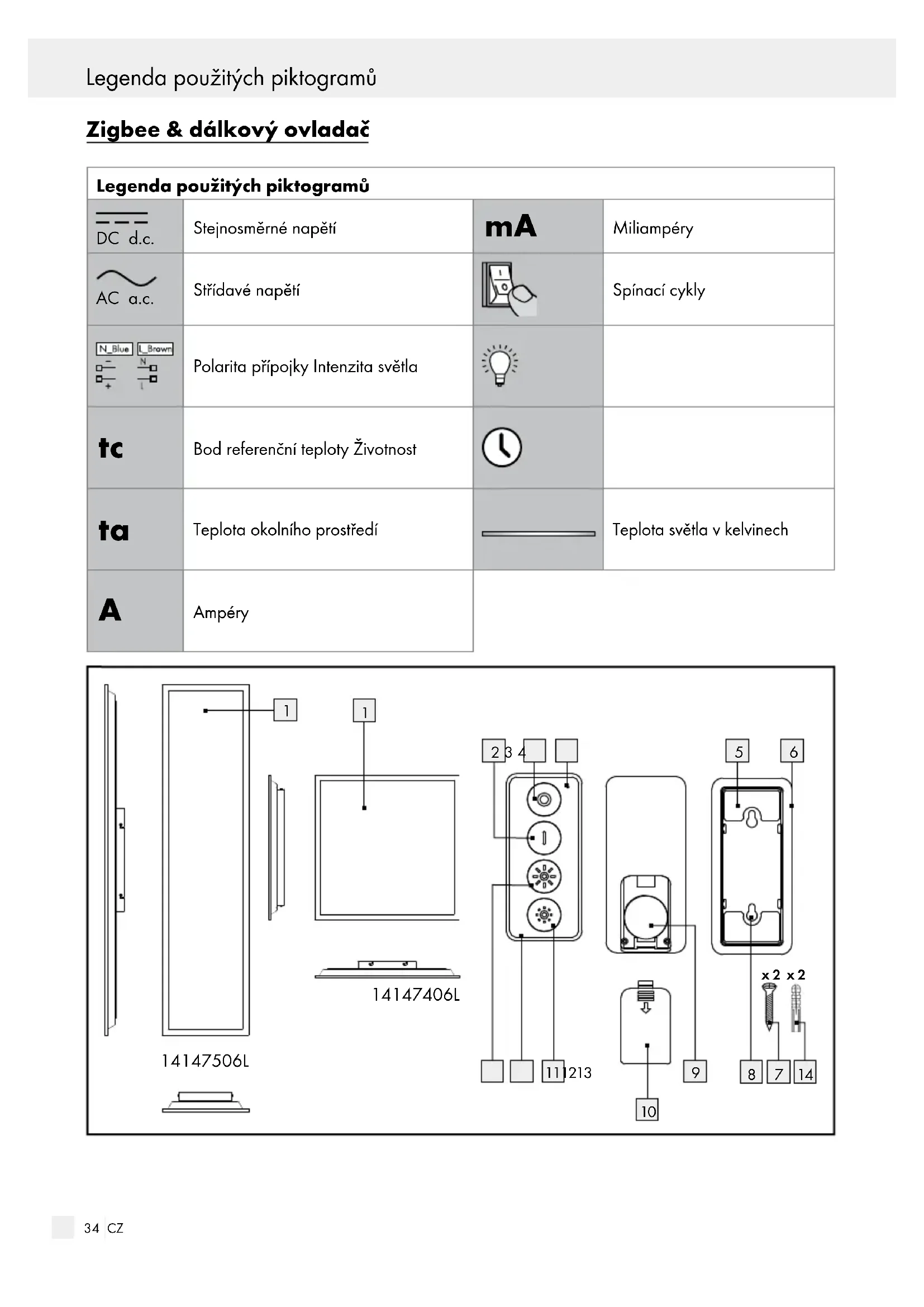

14147406L 14147506L 1435 CZ Legenda použitých piktogramů Popis dílů / Technická data / Reset svítidla / Propojení dálkového ovladače ... Popis dílů

Tlačítko: zapnutí / výběr teploty světla

Přihrádka na baterie

Víčko přihrádky na baterie

Tlačítko: ztlumení jasu

Tlačítko: zvýšení jasu

Hmoždinky Obsah dodávky 1 dálkový ovladač 2 hmoždinky 2 šrouby 2 lepicí polštářky 1 ochranná hadička Technická data Číslo modelu: 14147406L / 14147506L Zigbee: Verze: 3.0 Kompatibilita: iOS 9.0 / Android 5.0 Frekvence: pásmo 2,4 GHz ISM Max. vysílací výkon: < 10 dBm Dálkový ovladač: Dosah: 9 m Baterie: 1x CR2450 Maximální vysílací výkon: 13 dBm Frekvence: 2,4‒2,485 GHz Reset svítidla Kpropojení svítidla saplikací nebo sdálkovým ovladačem musí být svítidlo vrežimu programo- vání. Tento režim je indikován pravidelným blikáním svítidla. Pokud svítidlo nezačne blikat automaticky, musíte svítidlo resetovat do režimu programování. Kaktivaci režimu programování rozsvěcujte a zhasínejte svítidlo podle následujícího klíče: – 10s zhasnuto – 1s rozsvíceno – 3s zhasnuto – 1s rozsvíceno – 3s zhasnuto – rozsviťte Nyní musí být svítidlo vrežimu programování a musí pravidelně blikat. Propojení dálkového ovladače a chytrého telefonu se světelným LED panelem

1. Odstraňte ochrannou fólii zpřihrádky na

na asi 5sekund stisknuté, dokud nezačne blikat LED

3. Připraveno kprogramování.

4. Otevřete aplikaci „Lidl Home“.

5. Přejděte na záložku

„Home“. Vyberte možnost „+“ (přidat přístroj).

7.1. Dálkový ovladač pro iOS: „Remote Controller (ZigBee)“ 7.2. Dálkový ovladač pro Android: „Remote Cont- roller (ZigBee)“

8. Vyberte bránu (Gateway, tato možnost je

dostupná, pouze pokud disponujete několika branami).

9. Nyní přejděte na „OK“.36 CZ

Propojení dálkového ovladače ... /Výměna baterie / Montáž na stěnu ... / Funkce aplikace / Funkce dálkového ... / Propojení dálkového ovladače ...

, přejděte na možnost „Potvrdit“.

11. Aktivujte spojení.

13. Přejděte na možnost „Název přístroje“.

Zadejte název a potvrďte ho.

14. Vyberte místnost kurčení polohy svítidla.

Vybraná místnost se zobrazí na šedém pozadí.

15. Potvrďte tlačítkem „Hotovo“.

16. Proces programování je dokončen.

17. Vraťte se tlačítkem

zpět do úvodní obrazovky. Odpojení dálkového ovladače a chytrého telefonu

1. Otevřete aplikaci „Lidl Home“.

2. Přejděte na záložku

3. Vyberte některou zkategorií:

– Brána ZigBee – Světelný LED panel – Dálkový ovladač

4. Přejděte na možnost

5. Přejděte na možnost „Odstranit přístroj“.

6. Potvrďte akci tlačítkem „Potvrdit“.

Funkce aplikace Upozornění: Zajistěte, abyste měli na svém chytrém telefonu vždy aktuální verzi aplikace. Podle potřeby proveďte aktualizaci. Ovládáním pomocí aplikace jsou kdispozici následující režimy Zapínání a vypínání – Zbývající doba: nastavení časovače

: Zapnutí a vypnutí – Program: Nastavování časových roz- vrhů, ve kterých má dojít kautomatickému rozsvícení nebo zhasnutí svítidla Bílá – Dotyková oblouková křivka: nastavení barvy světla 3000 K až 6000 K – Dotyková lišta: nastavení intenzity světla 1 % až 100 % Scéna – Noc: teplé tlumené světlo – Čtení: neutrální světlo – Práce: studené bílé světlo – Volný čas: jasné teplé světlo – Přidat scénu: kukládání vlastního nasta- vení osvětlení Funkce dálkového ovladače Zapnutí

– Teplá bílá – Střední teplá bílá – Střední studená bílá – Studená bílá Vypnutí

Propojení dálkového ovladače a chytrého telefonu se světelným LED panelem (bez brány/ aplikace) Upozornění: Pokud jste dříve propojili světelný LED panel

sbránou, musíte provést reset světelného LED panelu

(viz „Reset svítidla“). Jedním dálkovým ovladačem můžete současně ovládat až 30stropních svítidel LED. Jednotlivé svítidlo můžete propojit pouze sjed- ním dálkovým ovladačem. Každé svítidlo musíte propojit jednotlivě. Opa- kujte akci pro každé jednotlivé svítidlo.37 CZ Propojení dálkového ovladače ... /Výměna baterie / Montáž na stěnu ... / Funkce aplikace / Funkce dálkového ... / Propojení dálkového ovladače ... Odstraňte ochrannou fólii zpřihrádky na baterie

Zapněte světelný LED panel

. Světelný LED panel

pomalu bliká. Vyčkejte 3minuty, dokud světelný LED panel

nepřestane blikat. Podržte dálkový ovladač

vblízkosti světel- ného LED panelu

(vzdálenost max. 80 cm). Podržte tlačítko

stisknuté po dobu 3sekund. Nyní musí LED

blikat. Pokud bylo propojení úspěšné, LED

se roz- svítí asi na 2sekundy. Světelný LED panel

třikrát blikne. Odpojení dálkového ovladače od světelného LED panelu (bez brány/aplikace) Zapněte světlo. Podržte dálkový ovladač

vblízkosti světel- ného LED panelu

(vzdálenost max. 80 cm). Podržte tlačítko

stisknuté po dobu 3sekund. Nyní musí LED

blikat. Pokud bylo odpojení úspěšné, LED

se roz- svítí asi na 2sekundy. Světelný LED panel

třikrát blikne. Výměna baterie

Sejměte víčko přihrádky na baterie

Odstraňte vybitou baterii. Vložte novou baterii do přihrádky na baterii

. Symbol plus (+) na baterii musí směřovat ven. Zavřete víčko přihrádky na baterie

Montáž na stěnu (volitelné příslušenství)

ELEKTRICKÝM PROUDEM! Při vrtání dávejte pozor, abyste nepoškodili rozvody nebo trubky ve zdi. Použijte detektor napětí nebo kovů. Označte umístění 2vrtaných otvorů na zdi pomocí otvorů pro šrouby

Vyvrtejte potřebné otvory. Vložte do těchto otvorů hmoždinky

Namontujte nástěnný držák

Pokud si přejete umístit nástěnný držák

na hladkém povrchu, nalepte přiložené lepicí polštářky

na určená místa na nástěnném držáku

Odstraňte ochrannou fólii zlepicích polštářků

Upevněte nástěnný držák

na požadova- ném místě.38 CZ ObsahČištění dálkového ovladače / Prohlášení oshodě Čištění dálkového ovladače Nepoužívejte žádná rozpouštědla, benzín apod. Tím by mohl být dálkový ovladač poškozen. Před zahájením čištění odstraňte baterie zpři- hrádky na baterie

Čistěte dálkový ovladač vlhkou utěrkou. Po vyčištění opět vložte baterie do přihrádky na baterie

15. Potvrďte s „Hotovo“.

16. Proces učenia je ukončený.

predtým spojili s Gateway, musíte LED svetelný panel
