INSTRUKCJA OBSŁUGI IAN 328031 Livarno Lux

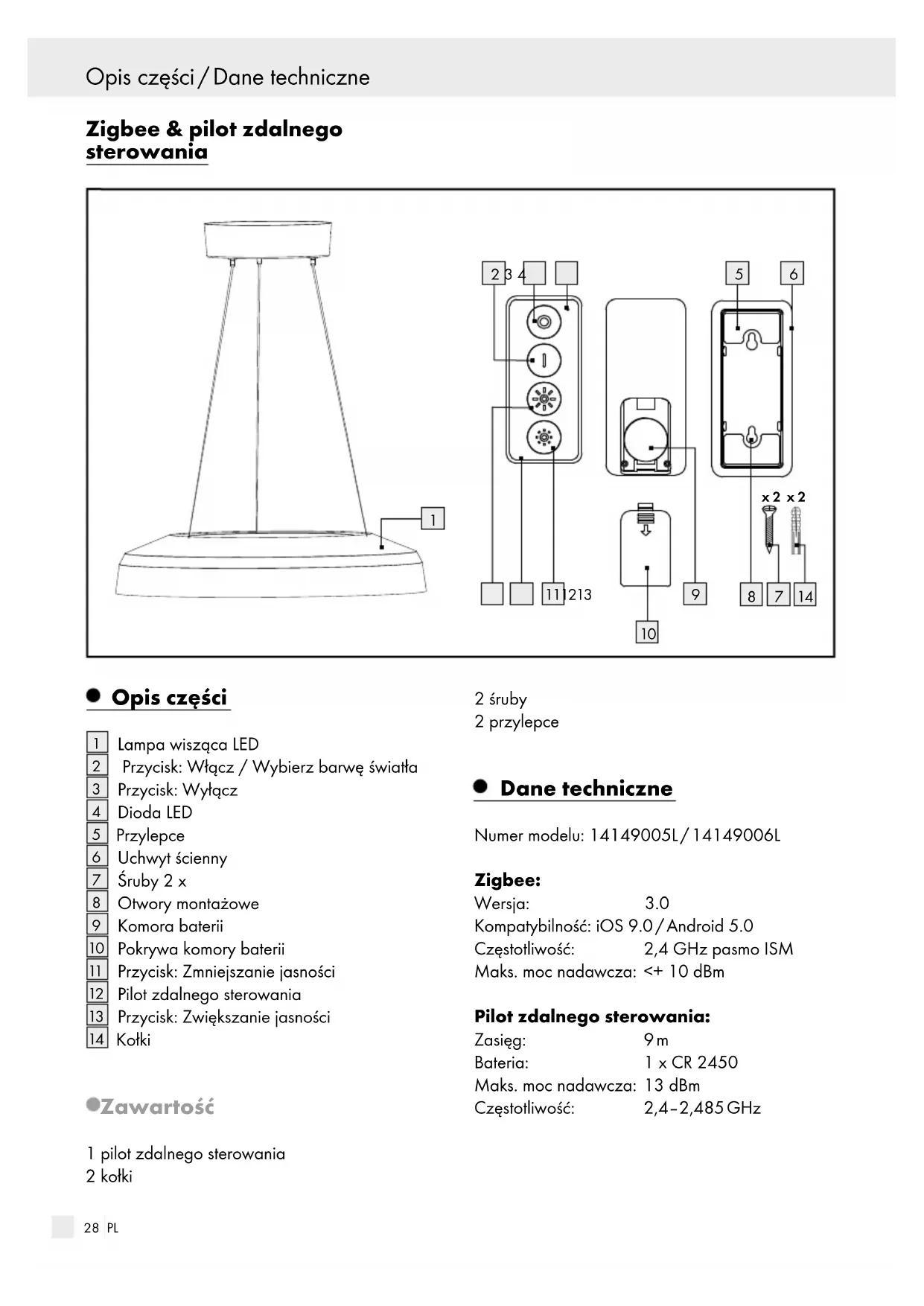

Instrukcja montażu i obsługi

Przycisk: Włącz / Wybierz barwę światła

Przycisk: Zmniejszanie jasności

Pilot zdalnego sterowania

Przycisk: Zwiększanie jasności

Kołki Zawartość 1 pilot zdalnego sterowania 2 kołki 2 śruby 2 przylepce Dane techniczne Numer modelu: 14149005L / 14149006L Zigbee: Wersja: 3.0 Kompatybilność: iOS 9.0 / Android 5.0 Częstotliwość: 2,4 GHz pasmo ISM Maks. moc nadawcza: <+ 10 dBm Pilot zdalnego sterowania: Zasięg: 9 m Bateria: 1 x CR 2450 Maks. moc nadawcza: 13 dBm Częstotliwość: 2,4‒2,485 GHz Resetowanie lampy / Połączenie pilota zdalnego sterowania i...29 PL Opis części / Dane techniczne Resetowanie lampy / Połączenie pilota zdalnego sterowania i... Resetowanie lampy Aby połączyć lampę z aplikacją lub z pilotem zdalnego sterowania, lampa musi znajdować się w trybie przyuczania. Wskazywany jest on poprzez regularne miganie lampy. Jeśli lampa nie miga sama z siebie, należy przy- wrócić lampę do trybu przyuczania. Aby aktywować tryb przyuczania, proszę włączać i wyłączać lampę w następującym rytmie: – 10 sek. wyłącz – 1 sek. włącz – 3 sek. wyłącz – 1 sek. włącz – 3 sek. wyłącz – Włączanie Lampa powinna teraz migać regularnie w trybie przyuczania. Wskazówka: Proces ten przenosi produkt w tryb offline i rozpoczyna tryb nauki. Jeśli chcesz usunąć wszystkie dane z produktu i chmury, przeczytaj rozdział „Odłączanie pilota zdalnego sterowania i smartfona”. Postępuj zgodnie z instrukcjami i wybierz w opcji „Usuń urządzenie” punkt „Rozłącz i usuń dane”. Połączenie pilota zdalnego sterowania i smartfona z lampą wahadłową LED Wskazówka: wskazówki dotyczące dyrektywy o ochronie danych można znaleźć w aplikacji „Lidl Home“.

1. Usunąć folię ochronną z komory baterii.

2. Przytrzymać wciśnięty przycisk

przez ok. 5 sekund, aż dioda LED

3. Gotowa do przyuczania.

4. Otworzyć aplikację „Lidl Home“

5. Przejść do zakładki

„Home“. Wybrać „+“ (dodaj urządzenie).

6. Wybrać kategorię „Inne“.

8. Wybrać bramkę (jest to możliwe tylko wtedy,

gdy dysponuje się większą liczbą bramek).

9. Następnie przejść do „OK“.

10. Przejść do „Potwierdź“ podczas gdy dioda

11. Utworzyć połączenie.

13. Przejść do „Nazwa urządzenia“. Wprowadzić

nazwę i potwierdzić.

14. Wybrać pomieszczenie, aby ustalić pozycję

lampy. Wybrane pomieszczenie jest zazna- czone na szaro.

15. Potwierdzić za pomocą „Gotowe“.

16. Proces przyuczania został zakończony.

17. Powrócić za pomocą

do ekranu startowego. Odłączanie pilota zdalnego sterowania i smartfona

1. Otworzyć aplikację „Lidl Home“

2. Przejść do zakładki

3. Wybrać jedną z kategorii:

– Bramka ZigBee – Lampa wisząca LED – Pilot zdalnego sterowania

5. Przejść do „Usuń urządzenie“.

6. Potwierdzić proces przyciskiem „Potwierdź“.

Wskazówka: po odłączeniu od pilota lub aplikacji, lampa musi zostać zresetowana (patrz „Resetowanie lampy“).

7. Aby usunąć wszystkie dane produktu i chmury,

należy wybrać punkt „Rozłącz i usuń dane”. Połączenie lampy wahadłowej z bramką

1. Zwrócić uwagę na to, aby lampa znajdowała

2. Otworzyć aplikację „Lidl Home“.

3. Przejść do zakładki

4. Wybrać „+“ (dodaj urządzenie).

5. Wybrać żądaną kategorię.30 PL

... / Funkcje aplikacji / Funkcje pilota zdalnego sterowania / Połączenie pilota ...

6. Postępować zgodnie z punktami 8 do 17

rozdziału „Połączenie pilota zdalnego stero- wania i smartfona z lampą wahadłową LED“. Połączenie pilota zdalnego sterowania z lampą wahadłową LED

1. Przejść do zakładki „wszystkie urządzenia“ i

wybrać pilota zdalnego sterowania.

3. Wybrać żądaną kategorię lampę.

4. Potwierdzić za pomocą „Gotowe“.

Funkcje aplikacji Wskazówka: Upewnić się, że zawsze ma się aktualną wersję aplikacji na swoim smartfonie. W razie konieczności zaktualizować ją. Wskazówka: Aby korzystać ze sterowania gło- sem, lampa musi być połączona online z aplikacją „Lidl Home“ i „Goggle Home“. Za pośrednictwem aplikacji do dyspozycji są następujące tryby Włączanie i wyłączanie – Pozostały czas: Ustawianie timera

: Włączanie i wyłączanie – Program: Sporządzanie planów cza- sów, w których lampy mają być włączane lub wyłączane automatycznie Biała – Łuk dotykowy: ustawianie barwy światła od 3000 K do 6000 K – Listwa dotykowa: ustawianie natężenia światła od 1 % do 100 % Sceneria – Noc: ciepłe, przytłumione światło – Czytanie: neutralne światło – Praca: zimne białe światło – Czas wolny: jasne, ciepłe światło – Dodawanie scenerii: do zapisania własnych za- projektowanych scenerii świetlnych Funkcje pilota zdalnego sterowania Włączanie

Wybór temperatury barwy

– ciepła biel – średnia ciepła biel – średnia zimna biel – zimna biel Wyłączanie

Zmniejszanie jasności

Zwiększanie jasności

Połączenie pilota zdalnego sterowania z lampą wahadłową LED (bez bramki / aplikacji) Wskazówka: Jeśli lampa wahadłowa LED

została wcze- śniej połączona z bramką, należy zresetować lampę wahadłową LED

(patrz „Resetowanie lampy“). Za pomocą jednego pilota zdalnego sterowa- nia można sterować synchronicznie maksymal- nie 30 lampami wahadłowymi LED. Można połączyć tylko jednego pilota zdalnego sterowania na lampę. Każdą lampę należy połączyć osobno. Należy powtórzyć proces dla każdej pojedynczej lampy. Usunąć folię ochronną z komory baterii

Włączyć lampę wahadłową LED

. Lampa wahadłowa LED

powoli miga. Odczekać 3 minuty, aż lampa wahadłowa LED

przestanie migać. Przytrzymać pilota zdalnego sterowania

blisko lampy wahadłowej LED

(maks. 80 cm odległości). ... / Wymiana baterii / Montaż na ścianie ... / Czyszczenie pilota zdalnego ...31 PL ... / Funkcje aplikacji / Funkcje pilota zdalnego sterowania / Połączenie pilota ... ... / Wymiana baterii / Montaż na ścianie ... / Czyszczenie pilota zdalnego ... Przytrzymać wciśnięty przycisk

przez 3 sekundy. Dioda LED

powinna teraz zacząć migać. Jeśli połączenie się powiodło, dioda LED

świeci przez około 2 sekundy. Lampa waha- dłowa LED

zamiga trzy razy. Rozłączenie pilota zdalnego sterowania od lampy wahadłowej LED (bez bramki / aplikacji) Włączyć światło. Przytrzymać pilota zdalnego sterowania

blisko lampy wahadłowej LED

(maks. 80 cm odległości). Przytrzymać wciśnięty przycisk

przez 3 sekundy. Dioda LED

powinna teraz zacząć migać. Jeśli rozłączanie powiodło się, dioda LED

świeci przez około 2 sekundy. Lampa waha- dłowa LED

zamiga trzy razy. Wymiana baterii

Zdjąć pokrywę komory baterii

Należy usunąć zużytą baterię. Do komory baterii

włożyć nową baterię. Znak plus (+) baterii musi być skierowany w dół. Zamknąć pokrywę komory baterii

Montaż na ścianie (opcjonalnie)

NIEM PRĄDEM ELEKTRYCZNYM! Zwrócić uwagę na to, aby podczas wiercenia nie uszkodzić przewodów lub rur. Użyć wykry- wacza napięcia / metalu. Zaznaczyć 2 otwory do wiercenia za pomocą otworów przewidzianych na śruby

w uchwy- cie ściennym

Wywiercić otwory. Włożyć kołki

w otwory. Zamontować uchwyt ścienny

Jeśli uchwyt ścienny

ma być zamocowany na gładkiej powierzchni, należy przykleić dołą- czone przylepce

w przewidzianych do tego miejscach na uchwycie ściennym

Usunąć folię ochronną z przylepców

Przymocować uchwyt ścienny

w wybranym miejscu. Czyszczenie pilota zdalnego sterowania Nie używać rozpuszczalników, benzyny itp. Pilot zdalnego sterowania może zostać przy tym uszkodzony. Przed czyszczeniem usunąć baterię z komory baterii

.32 PL Czyszczenie pilota zdalnego sterowania / Deklaracja zgodności Oczyścić pilota zdalnego sterowania wilgotną szmatką. Po czyszczeniu ponownie włożyć baterię do komory baterii
