Typ produktu	Krótkofalarski nadajnik-odbiornik
Marka	President
Model	Richard
Zakres częstotliwości	28.000 - 29.700 MHz
Tryby modulacji	AM / FM
Moc nadawania	13 W AM (50 W PEP) / 40 W FM
Impedancja anteny	50 omów
Napięcie zasilania	13,8 V DC
Pobór prądu (odbiór)	500 mA max
Pobór prądu (nadawanie)	7 A max (z modulacją)
Wymiary (Dł x Szer x Wys)	170 x 160 x 52 mm
Waga	1,1 kg
Typ mikrofonu	Elektretowy lub dynamiczny (6 pinów)
Wyświetlacz	Podświetlany LCD (7 kolorów)
Główne funkcje	Squelch ASC, VOX, Roger Beep, Scan, Echo, Talkback, PA, wbudowany SWR
Złącza	Antena SO-239, zewn. głośnik (3.5 mm), PA (3.5 mm), przedni mikrofon 6-pin, USB ładowanie 5V/2.1A
Bezpieczeństwo	Ochrona przed odwróceniem polaryzacji, bezpiecznik, Time Out Timer (5 min)
Konserwacja	Czyścić miękką, suchą szmatką. Nie używać rozpuszczalników.
Gwarancja	2 lata (możliwość przedłużenia do 5 lat z anteną President)
Dołączone akcesoria	Mikrofon UP/DN, uchwyt, wspornik montażowy, śruby, przewód zasilający z bezpiecznikiem
Możliwość naprawy	Części zamienne dostępne przez serwis President. Naprawa przez autoryzowanego sprzedawcę.

Często zadawane pytania - Richard PRESIDENT

Jaki typ anteny użyć z radiotelefonem President Richard?

Użyj anteny 50 omów przeznaczonej do pasma 28-30 MHz. Aby uzyskać optymalną wydajność, wybierz antenę marki President. Można użyć anteny wstępnie dostrojonej lub regulowanej, w zależności od płaszczyzny masy.

Jak ustawić SWR (Współczynnik Fali Stojącej)?

Ustawienie SWR jest niezbędne. Możesz użyć wbudowanego miernika SWR (menu SUR), który emituje sygnały dźwiękowe: ciągły sygnał oznacza SWR 1.0. Lub podłącz zewnętrzny miernik SWR między radiotelefonem a anteną. Regulację wykonuj w otwartej przestrzeni.

Co zrobić, jeśli radiotelefon się nie włącza?

Sprawdź zasilanie 13,8 V, polaryzację przewodów (czerwony +, czarny -) oraz stan bezpiecznika. Jeśli bezpiecznik jest przepalony, wymień go na identyczny. Nigdy nie używaj bezpiecznika o innej wartości.

Jak używać funkcji VOX?

Naciśnij krótko przycisk VOX, aby ją włączyć. Następnie możesz ustawić czułość (SET L), anti-VOX (SET A) oraz czas opóźnienia (SET T), przytrzymując przycisk VOX przez 2 sekundy. Mów bez naciskania przycisku PTT.

Czy mogę ładować telefon przez port USB?

Tak, port USB (16) zapewnia wyjście 5V/2.1A do ładowania smartfonów, tabletów i innych urządzeń. Po prostu podłącz kabel USB.

Jak skonfigurować kanały priorytetowe?

Użyj przełącznika EMG (11) z 3 pozycjami. Domyślnie EMG1 to kanał 9/AM/pasmo A, a EMG2 to kanał 19/AM/pasmo A. Aby je zmienić, wejdź w menu EMG 1 i EMG 2 za pomocą pokrętła PUSH.

Jaka jest różnica między trybami AM i FM?

AM (modulacja amplitudy) jest odpowiednia do komunikacji na średnie odległości z przeszkodami terenowymi. FM (modulacja częstotliwości) jest lepsza do komunikacji na krótkim dystansie na płaskim terenie. Używaj tego samego trybu co rozmówca.

Jak zresetować ustawienia fabryczne?

Wejdź w menu RESET: przytrzymaj PUSH przez 3 sekundy, obróć, aby wybrać RESET, naciśnij, a następnie wybierz 'bR', aby zresetować nazwy pasm, lub 'RL', aby przywrócić wszystkie ustawienia domyślne. Potwierdź przyciskiem PUSH.

Co zrobić, jeśli nadawanie zatrzyma się po 5 minutach?

Jest to funkcja TOT (Time Out Timer), która wyłącza nadawanie po 5 minutach ciągłego użytkowania. Zwolnij przycisk PTT, aby zresetować. To zabezpieczenie przed zablokowaną transmisją.

Gdzie znaleźć deklarację zgodności UE?

Pełny tekst deklaracji zgodności jest dostępny pod adresem: https://president-electronics.com/DC/TXPR034. Możesz również zeskanować kod QR na opakowaniu.

INSTRUKCJA OBSŁUGI Richard PRESIDENT

Części oznaczone dotyczą wyłącznie USA, a części oznaczone odnoszą się do UE.

• Korzystanie z tego sprzętu wymaga posiadania amatorskiej licencji radiowej.
• Przed rozpoczęciem używania należy uważać, aby nigdy nie prowadzić transmisji bez uprzedniego podłączenia anteny (połączenie, 'B" umieszczone na tylnym panelu urządzenia) lub bez ustawiania SWR (Standing Wave Ratio)! Nieprzestrzeganie tych zaleceń może spowodować zniszczenie wzmacniacza mocy, który nie jest objęty gwarancją.

Gwarancja tego amatorskiego radia jest ważna tylko w kraju zakupu.

Witamy w świecie nowej generacji radia amatorskiego radia. Nowa gama urządzeń firmy PRESIDENT zapewnia dostęp do najwyższej jakości urządzeń nadawczo-odbiorczych. Dzięki zastosowaniu nowoczesnej technologii, która gwarantuje bezprecedensową jakość. Twój PRESIDENT RICHARD stanowi nowy krok w osobistej komunikacji i jest najpewniejszym wyborem dla najbardziej wymagających profesjonalnych użytkowników radia amatorskiego radia. Aby w pełni wykorzystać wszystkie możliwości, zalecamy uważne przeczytanie niniejszej instrukcji przed zainstalowaniem i używaniem PRESIDENT RICHARD.

A) INSTALACJA

1) GDZIE I JAK ZAMONTOWAĆ AMATORSKIEGO RADIA

a) Z prostego i praktycznego punktu widzenia należy wybrać miejsce ergonomiczne, najbardziej odpowiednie do montażu.
b) Radio CB nie powinno przeszkadzać kierowcy ani pasażerom.
c) Należy pamiętać, aby zapewnić odpowiednie ułożenie i zabezpieczenie różnych przewodów (np. zasilanie, antena, okablowanie akcesoriów), aby w żaden sposób nie przeszkadzały one w prowadzeniu pojazdu.

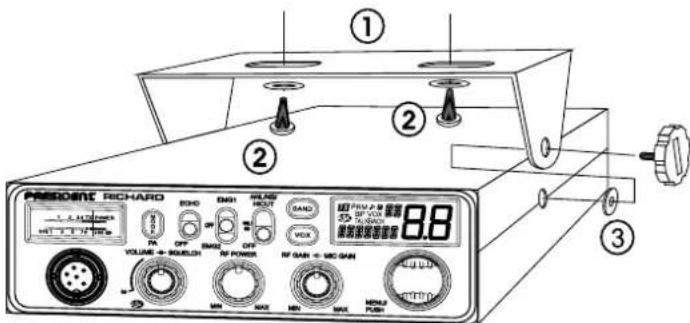

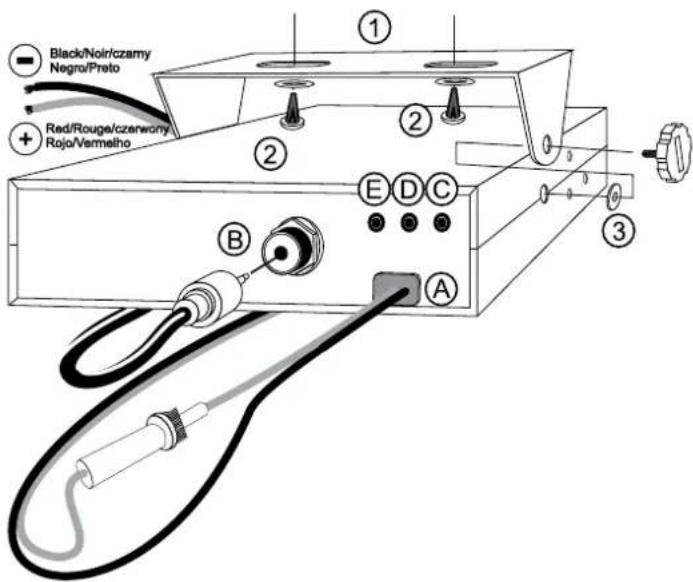

d) Aby zainstalować sprzęt, należy użyć dostarczonej w zestawie obejmy (1) i wkrętów samogwintujących (2) (średnica wiercenia 3,2 mm / 0,126 cale). Podczas wiercenia deski rozdzielczej należy uważać, aby nie uszkodzić instalacji elektrycznej pojazdu.
e) Należy pamiętać, aby włożyć gumowe podkładki (3) pomiędzy CB radio a obejmę, ponieważ pochłaniają one wstrząsy, a ponadto umożliwia to dokładne dopasowanie i zamocowanie zestawu.

f) Wybrać miejsce, w którym zostanie umieszczony uchwyt mikrofonu. Należy pa- miętać, że przewód mikrofonu nie może utrudniać kierowcy prowadzenia pojazdu.

UWAGA: Ponieważ transceiver posiada przednie gniazdo mikrofonu, można go zamontować w desce rozdzielczej. W takim przypadku należy dodać zewnętrzny głośnik dla poprawienia jakości dźwięku komunikowania (złącze EXT SP umieszczone na tylnym panelu: C). Można zwrócić się do sprzedawcy o poradę dotyczącą montażu transceiver.

2) INSTALACJA ANTENY

a) Wybór anteny

im dłuższa antena, tym lepszy zasięg. Sprzedawca będzie pomocny w wyborze odpowiedniej anteny.

b) Antena przenośna (magnetyczna)

Należy zamocować ją na pojeździe, na maksymalnie dużej powierzchni metalowej (płaszczyzna uziemienia), z dala od przedniej szyby.
Jeśli jest już zainstalowana antena radiowa, antena radia CB powinna być wyższa.

• Istnieją dwa rodzaje anten: wstępnie strojone, które powinny być stosowane na dobrej płaszczyżnie podłoża (np. dach samochodu lub pokrywa bagażnika), i montażowe (do strojenia), które zapewniają znacznie większy zasięg i mogą być użyte na mniejszych płaszczyznach uziemienia (zob. § JAK USTAWIĆ SWR - poniżej).
• W przypadku anteny, która musi być zamocowana za pomocą wiercenia, niezbędny jest dobry kontakt między antena a płaszczyzną uziemienia (masą). W tym celu należy delikatnie oczyścić z lakieru powierzchnię, na której ma być umieszczona śruba i gwiażdzista podkładka dociągająca.
• Należy uważać, aby kabel koncentryczny nie został zgnieciony lub spłaszczony (ponieważ grozi to przerwaniem i / lub zwarciem).
• Podłączyć antenę (B).

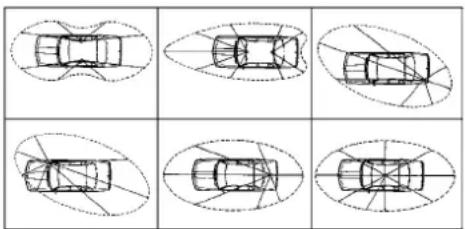

Przykłady promieniowania sygnału

c) Antena stała

- Antena stała powinna być zainstałowana w jak najbardziej otwartej (nieosłoniętej) przestrzeni. Jeśli jest przymocowana do masztu, prawdopodobnie konieczne będzie pozostawienie jej w miejscu zamocowania, przy spełnieniu obowiązujących wymogów prawnych (należy zasięgać porady profesjonalnej). Wszystkie anteny i akcesoria PREESIDENT są zaprojektowane tak, aby zapewnić maksymalną wydajność dla każdego radiotelefonu pozostającego w zasięgu.

PRESIDENT RICHARD jest zabezpieczony przed pomyłkowym odwróceniem polaryzacji zasilania. Jednak przed włączeniem zaleca się sprawdzenie wszystkich połączeń. Urządzenie musi być zasilane napięciem stałym 12 V (A). Większość współczesnych samochodów i ciężarówek ma podłączony minus do masy. Można to sprawdzić upewniając się, że biegun ujemny akumulatora jest podłączony do bloku silnika lub do nadwozia/karoserii. W razie wątpliwości należy skonsultować się ze sprzedawcą.

Uwaga: Samochody ciężarowe mają na ogół dwa akumulatory i instalację elektryczną o napięciu 24 V. W takim przypadku konieczne będzie umieszczenie w

obwodzie elektrycznym przetwornicy 24/12 V (CV 24/12 PRESIDENT). Poniższe etapy połączenia należy wykonać po odłączeniu kabla zasilającego od zestawu:

a) Sprawdzić, czy akumulator ma napięcie 12 V.
b) Znależć dodatnie i ujemne zaciski baterii (+/plus jest czerwony, a -/minus jest czarny). Jeśli konieczne jest wydłużenie przewodu zasilającego, należy użyć tego samego lub kabla o lepszych parametrach.
c) Konieczne jest podłączenie radia CB do stałego (+) i (-). Zaleca się podłączenie kabla zasilającego bezpośrednio do akumulatora, ponieważ podłączenie kabla nadajnika do okablowania radia samochodowego lub innych części obwodu elektrycznego może w niektórych przypadkach zwiększyć prawdopodobieństwo zakłóceń.
d) Podłączyć czerwony przewód (+) do bieguna dodatniego akumulatora, a czarny (-) przewód do ujemnego zacisku akumulatora.
e) Podłączyć kabel zasilający do radiotelefonu.

Uwaga: Nigdy nie wymieniać oryginalnego bezpiecznika na inny o odmiennej wartości.

4) PODSTAWOWE CZYNNOŚCI DO WYKONANIA PRZED PIERWSZYM UŻYCIEM ZESTAWU (bez nadawania i bez użycia przełącznika „push-to-talk” (naciśnij, by mówić) na mikrofonie):

a) Podłączyć mikrofon.
b) Sprawdzić podłączenie anteny.
c) Włączyć urządzenie, przekręcając pokrętło VOLUME (głośność) (1) zgodnie z ruchem wskazówek zegara.
d) Przekręcić pokrętło SQUELCH (squelch – blokada szumów) (2) do minimum.
e) Ustawić głośność na żądanym poziomie.
f) Przejść na kanał częstotliwości pasma środkowego za pomocą przycisków sterujących PUSH (6) lub UP/DN (18) na mikrofonie.

5) JAK USTAWIĆ SWR (Standing Wave Ratio - współczynnik fali stojącej)

Uwaga: Czynność tę należy wykonać przy pierwszym użyciu transceiver, a także przy każdej zmianie pozycji anteny. Korekta ta musi być przeprowadzona w obszarze wolnym od przeszkód.

* Regulacja za pomocą wewnętrznego miernika SWR

NOWY, ŁATWY I BARDZO WYGODNY – Regulacja miernika SWR za pomocą sygnałów dźwiękowych

Zobacz menu USTAWIENIE WSPÓŁCZYNNIKA FALI STOJĄCEJ (SWR) na stronie 69.

* Regulacja za pomocą zewnętrznego miernika SWR (np. TOS-1 PRESIDENT)

a) podłączenie miernika SWR

- Podłączyć miernik SWR pomiędzy urządzeniem a anteną, jak najbliżej zestawu (należy użyć przewodu o maksymalnej długości 40 cm / 15,75 cale typu CA-2C PRESIDENT).

b) Regulacja miernika SWR

- Ustawić radio CB na kanale 20 pasma AM.

- Ustawić przełącznik na mierniku SWR w pozycji FWD (kalibracja).

- Nacisnąć przełącznik PTT (push-to-talk – „nacisnąć, aby rozmawiać”) (17), by rozpocząć nadawanie.

- Przenieść wskazówkę do pozycji ▼, używając potencjometru kalibracyjnego.

- Zmienić przełącznik na pozycję REF (odczytywanie poziomu SWR). Odczyt na mierniku powinien być jak najbardziej zbliżony do 1. Jeśli tak nie jest, należy poszukać umiejscowienia anteny w łakim położeniu, aby wartość odczytu była jak najbardziej zbliżona do 1 (dopuszczalny jest odczyt wartości SWR między 1 a 1,8).

- Po każdej korekcie pozycji anteny konieczne będzie ponowne kalibrowanie miernika SWR.

Uwaga: Aby uniknąć jakichkolwiek strat i tłumienia w kabłach używanych do łączenia radia z akcesoriami, firma PRESIDENT zaleca stosowanie kabla o długości mniejszej niż 3 m / 118,11 cale.

Transceiver jest teraz gotowe do użycia.

B) JAK UŻYWAĆ CB RADIO

1) WŁ./WYŁ. \~ GŁOŚNOŚĆ (ON/OFF \~ VOLUME)

Włączanie radia: obrócić pokrętło VOLUME (1). Jeśli funkcja PRZYCISK BEEP (sygnał dźwiękowy) jest aktywna (patrz strona 67), radio emituje sygnał dźwiękowy. Radio jest włączone.

Wyświetlacz pokazuje konfigurację typu mikrofonu przez 1 sekundę. Zobacz menu TYP MIKROFONU, strona 69.

Wyłączanie radia: obrócić pokrętło VOLUME (1) w lewo, aż radio wyemituje dźwięk kliknięcia. Radio jest wyłączone.

Regulacja głośności: obracać pokrętło VOLUME (1) w prawo, aby zwiększyć gło-

śność. Obracać pokrętło przeciwnie do ruchu wskazówek zegara, aby zmniejszyć natężenie dźwięku.

2) Automatyczna blokada szumów - ASC (Automatic Squelch Control) \~ SQUELCH

Wyłącza niepożądane dźwięki w tle, gdy nie ma komunikacji. Funkcja Squelch nie wpływa ani na dźwięk, ani na transmisję, ale pozwala na znaczną poprawę komfortu słuchania.

a) ASC: AUTOMATYCZNA BLOKADA SZUMÓW

Rozwiązanie chronione jest patentem na całym świecie. Wyłączność posiada firma PRESIDENT.

Obrócić pokrętło SQUELCH (2) w kierunku przeciwnym do ruchu wskazówek zegara w pozycji ASC. Pojawia się na wyświetlaczu LCD. Nie ma możliwości ręcznych ustawień oraz stałej poprawy czułości i komfortu słuchania, gdy ASC jest aktywne. Funkcja ta może zostać odłączona poprzez obrócenie przełącznika w prawo. W takim przypadku następuje powrót do ręcznej regulacji szumu. Znika z wyświetlacza LCD.

b) RĘCZNA REGULACJA SZUMÓW

Obrócić pokrętło SQUELCH (2) zgodnie z ruchem wskazówek zegara dokładnie do miejsca, w którym zniknie szum tła. Korekta ta powinna być wykonana z precyzją, ponieważ jeśli zostanie ustawione maksimum (w kierunku zgodnym z ruchem wskazówek zegara), odbierane będą tylko najsilniejsze sygnały.

3) MOC NADAWANIA (RF Power)

W trybie TX obróć pokrętło RF POWER (3), aby wyregułować moc nadawania AM / FM; zgodnie z ruchem wskazówek zegara, aby zwiększyć, przeciwnie do ruchu wskazówek zegara, aby zmniejszyć moc nadawania (RF POWER).

4) POZIOM CZUŁOŚCI MIKROFONU (Mic Gain)

Regulacja poziomu czułości mikrofonu.

Normalna pozycja tej funkcji ustawiona na maksimum w prawo.

5) CZUŁOŚĆ ODBIORU (RF Gain)

Regulacja czułości odbioru. Maksymalna pozycja w przypadku transmisji na większe odległości. Można zmniejszyć RF GAIN, aby uniknąć zniekształceń, gdy rozmówca jest blisko. Zmniejszyć wzmocnienie przy odbiorze w przypadku bliskiej komunikacji z rozmówcą, którego odbiornik nie posiada na wyposażeniu funkcji RF POWER.

Normalne położenie tej funkcji jest maksymalne, zgodnie z ruchem wskazówek zegara.

6) POKRETŁO OBROTOWO-NASTAWCZE „PUSH”

Podczas normalnej pracy obrócić pokrętło PUSH (6), aby nastawić kanał. Zgodnie z ruchem wskazówek zegara, aby zwiększyć; w przeciwną stronę, aby zmniejszyć kanał.

W trybie MENU [długie naciśnięcie pokrętła PUSH (6) przez 3 sekundy włącza ten tryb (patrz § MENU strona 67)].

1. Przekręcić pokrętło PUSH (6), aby wybrać funkcję do ustawienia.
2. Nacisnąć pokrętło PUSH (6), aby zatwierdzić. Parametr wybranych funkcji miga na wyświetlaczu LCD.
3. Przekręcić pokrętło PUSH (6), aby zmienić wartość parametru.
4. Ponowne naciśnięcie pokrętła PUSH (6) zatwierdza wybraną wartość. Parametr przestaje migać i jeśli funkcja ma więcej niż jeden parametr, miga następny parametr.

Zobacz § PRZYCISKI UP/DN NA MIKROFONIE strona 66.

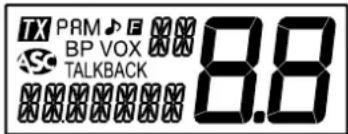

7) WYŚWIETLACZ LCD

TX wskuje transmisje

PA Aktywny tryb PA (funkcja megafonu)

AM Wybrano tryb AM

FM Wybrano tryb FM

Aktywna funkcja ROGER BEEP

BP Aktywna funkcja brzęczka beep

Automatyczna blokada szumów włączona VOX Włączono funkcję VOX

8.8 Aktywowano funkcję SCAN (migający punkt)

TALKBACK Aktywowano funkcję TALKBACK

F Włączony tryb MENU

88 Wskazuje wybrany kanał (duże cyfry) Wskazuje wybrane pasmo (cyfry po prawej)

Wskazuje częstotliwość, menu i wartości menu

8) FUNKCJE: VOX \~ VOX SET

VOX (krótkie naciśnięcie)

Funkcja VOX umożliwia nadawanie poprzez mówienie do oryginalnego mikrofonu (lub mikrofonu opcjonalnego) bez naciskania przycisku PTT (17). Użycie mikrofonu opcjonalnego podłączonego do tylnego panelu radioodbiornika (E) dezaktywuje oryginalny mikrofon. Nacisnąć krótko klawisz VOX (8), aby aktywować funkcję VOX. „VOX” pojawi się na wyświetlaczu. Nacisnąć krótko klawisz VOX (8), aby wyłączyć funkcję. „VOX” zniknie.

VOX SET (długie naciśnięcie)

Nacisnąć klawisz VOX (8) na 2 sekundy, aby aktywować Tryb regulacji VOX. Możliwe są trzy ustawienia: Czułość SET L / Poziom Anti-Vox SET R / Czas opóźnienia SET T (wielokrotnie).

1. Aby zmienić ustawienie na inne niż wyświetlone, nacisnąć przycisk VOX (8), aby wybrać następne ustawienie lub...
2. Obrócić pokrętło PUSH (6) lub nacisnąć przyciski UP/DN (18) na mikrofonie, aby zmienić ustawienie.
3. Ponownie nacisnąć przycisk VOX (8), aby zapisać i przejść do następnego ustawienia...

4. Po dokonaniu ustawień nacisnąć przycisk przełącznika PTT (17), aby wyjść z Trybu regulacji VOX. Jeśli nie zostanie wykonana żadna regulacja przez 5 sekund, urządzenie automatycznie wyjdzie z funkcji.

5. Czułość SETL: umożliwia regulację mikrofonu (oryginalny lub opcjonalny) w celu uzyskania optymalnej jakości transmisji. Regulowany poziom od 1 (wysoki poziom) do 9 (niski poziom). Wartość domyślna: 5.

6. Anti-Vox SET R: zapobiega emisji generowanej przez hałas otoczenia. Regulowany poziom: ☐F (zgodnie z poziomem blokady szumów.) I ☐ (bez anti-vox) do 9 (niski poziom). Wartość domyślna: 9.
7. Czas opóźnienia SET 7: pozwala uniknąć nagłego przecięcia transmisji, dodając opóźnienie na końcu mówienia. Poziom można regulować od 1 (krótkie opóźnienie) do 9 (duże opóźnienie). Domyślna wartość: 1.

Regulacja VOX nie aktywuje automatycznie funkcji VOX.

9) PASMO

Nacisnąć przycisk BAND (9), aby szybko poruszać się przeskakując co 200 kHz w segmentach A/B/C/D/E/F/G/H/I.

Zobacz menu NAZWA PASMA strona 70

10) FILTRY NB/ANL - HI-CUT

Przełącznik 3-pozycyjny: Pozycja dolna: filtrnie jest aktywny. Pozycja środkowa: włączone są tylko filtry ANL i NB. Pozycja górna: wszystkie filtry (ANL, NB i HI-CUT) są aktywne.

NB: Noise Blanker (wyciszanie szumu) / ANL: Automatic Noise Limiter (automaticzny poziom szumu). Filtry te pozwalają zmniejszyć szumy naziemne i pewne zakłócenia odbioru.

HI-CUT: wycina zakłócenia o wysokiej częstotliwości i musi być stosowany zgodnie z warunkami odbioru.

Uwaga: Filtr ANL działa wyłącznie w trybie AM.

11) KANAŁY PRIORYTETOWE

Kanały priorytetowe zostaną automatycznie wybrane przez włączenie tego przycisku (11).

Przełącznik 3-pozycyjny: EMG1 / aktywowany jest 1 kanał priorytetowy. EMG2 / kanał priorytetowy 2 jest włączony. OFF (WYL) / Brak kanału priorytetowego.

Domyślne kanały priorytetowe to kanal 9/AM (EMG1) i kanal 19/AM (EMG2).

Zobacz menu EMG SET 1 na stronie 68 lub EMG SET 2 na stronie 69, aby ustawić kanały priorytetowe.

Uwaga: Aktywacja kanału priorytetowego zapobiega zmianie trybu (AM / FM / UK), skanowaniu kanałów lub włączaniu trybu PA. „EMG” i kanał migają, sygna-lizując nieuprawnione manipułowanie. Ustawić przełącznik (11) w pozycji OFF, aby korzystać z obu funkcji.

12) ECHO

Umożliwia włączanie/ wyłączanie funkcji ECHO.

Patrz menu ustawienia USTAWIENIE ECHA (ECHO SET) na stronie 70 dla konfiguracji ECHO.

13) MODE/PA

MODE

Nacisnąć przycisk MODE (13), aby wybrać tryb modulacji: AM lub FM. Wybrany tryb jest wyświetlany na wyświetlaczu LCD.

Wybrany tryb modulacji musi odpowiadać trybowi rozmówcy.

• Modulacja częstotliwości / FM: do komunikacji w pobliżu na płaskim otwartym polu.
• Modulacja amplitudy /AM: komunikacja w terenie o zróżnicowanym uksztatłowaniu i przeszkodami na średniej odległości (najczęściej używane).

PA

Przełączanie między trybami CB i PA (funkcja megafonu).

SP. w gnieździe na tylnym panelu (D). Obrócić pokrętło MIC GAIN (4), aby wyregulować głośność PA.

Aby poznać szczegóły na temat działania w trybie PA, patrz menu USTAWIANIE FUNKCI MEGAFONU (PA SETTING) na stronie 69.

14) BARGRAF (wskaźnik cyfrowy w postaci linijki analogowej)

Wskazuje poziom odbioru i emitowany poziom mocy.

15) WTYCZKA MIKROFONOWA 6 PIN

Wtyczka znajduje się na przednim panelu nadajnika i ułatwia ustawienie urządzenia na desce rozdzielczej.

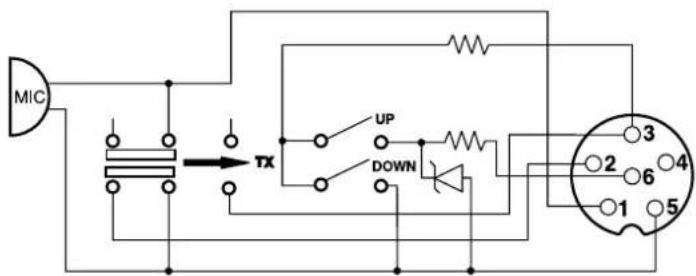

Patrz Schemat połączeń na stronie 74.

Gniazdo USB (16) może być używane do ładowania smartfonów, tabletów lub innych urządzeń akumulatorowych o napięciu 5 V - 2,1 A.

17) PTT (przycisk: Push to Talk – nacisnąć, aby mówić)

Klawisz transmisji: nacisnąć, aby wysłać wiadomość, żołenie wyświetlony i zwolnić, aby odsłuchać rozmowę przychodzącą, 77 znika.

TOT (Timeout Timer – wyłącznik czasowy)

Jeśli przycisk przełącznika PTT (17) pozostanie wciśnięty dłużej niż 5 minut, wyświetlacz zacznie migać i transmisja się zakończy. Rozlegnie się sygnał dźwiękowy (beep) do momentu zwolnienia przycisku przełącznika PTT (17).

18) PRZYCISKI UP / DN NA MIKROFONIE \~ SCAN

PRZYCISKI UP/DN NA MIKROFONIE (krótkie naciśnięcie)

Podczas normalnego użytkowania, naciskać przyciski UP/DN (18) na mikrofonie, aby zmienić kanał. UP – w góre zakresu kanałów i DN – w dół zakresu kanałów.

W trybie MENU [naciskać pokrętło PUSH (6) przez około 3 sekundy, aby aktywować ten tryb (patrz § MENU strona 67)], przyciski UP lub DN (18) pozwalają wybrać menu, które ma zostać ustawione.

Patrz POKRĘTŁO OBROTOWO-NASTAWCZE „PUSH” na stronie 65.

SCAN (długie naciśnięcie)

Nacisnąć i przytrzymać przycisk UP lub DN (18) przez ± 7 sekund lub do momentu usłyszenia sygnału dźwiękowego (beep), aby włączyć funkcję SCAN. Kropka między dwoma cyframi kanału zacznie migać, wskazując, że funkcja jest aktywna.

Skanowanie zostanie zatrzymane, gdy tylko pojawi się zajęty kanał. Skanowanie rozpocznie się automatycznie po 3 sekundach od zakończenia transmisji, a żaden z przycisków nie zostanie aktywowany przez 3 sekundy. W trybSKANOWANIE, obrócić pokrętło PUSH (6) lub nacisnąć przyciski UP/DN (18) na mikrofonie, aby zmienić kierunek skanowania. Nacisnąć przycisk PTT (17), aby wyjść z funkcji SCAN. Kropka między dwoma cyframi kanału zniknie wówczas z wyświetlacza LCD.

A) ZŁĄCZE ZASILANIA PRĄDU STAŁEGO (13,2 V)
B) ZŁĄCZE ANTENOWE (SO-239)
C) GNIAZDO DLA ZEWNETRZNEGO OPCJONALNEGO GŁOŚNIKA (8 Ω, ∅ 3,5 mm)
D) GNIAZDO DLA OPCJONALNEGO GŁOŚNIKA PA (funkcja megafonu) (8 Ω, ∅ 3,5 mm)
E) GNIAZDO DLA OPCJONALNEGO MIKROFONU (8 Ω, ∅ 2,5 mm)
C) MENU

Kolejność 14 funkcji jest taka, jak opisano w niniejszej instrukcji. Jednak funkcja wyświetlana po wejściu do MENU będzie ostatnią funkcją zmodyfikowaną przez użytkownika.

Procedura jest taka sama bez względu na funkcję:

Nacisnąć pokrętło obrotowo-nastawcze PUSH (6) i przytrzymać przez 3 sekundy, aby wejść do MENU. Wyświetlany jest symbol F.

1. Obrócić pokrętło obrotowo-nastawcze PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać menu.
2. Nacisnąć pokrętło PÚSH (6), aby zatwierdzić wybór. Parametr wybranej funkcji miga na wyświetlaczu.
3. Obrócić pokrętło obrotowo-nastawcze PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby zmienić wartość parametru.
4. Ponowne naciśnięcie pokrętła PUSH (6) zatwierdza wybraną wartość. Parametr przestaje migać i jeśli funkcja ma więcej niż jeden parametr, miga następny parametr.
5. Jeśli żaden klawisz nie zostanie naciśnięty, urządzenie wychodzi z MENU po 10 sekundach. F Symbol znika z wyświetlacza.

Uwaga: Przyciski UP/DN (18) na mikrofonie spełniają taką samą rolę, jak obrót pokrętem PUSH (6). Przełącznik PTT (17) weryfikuje ostatnie ustawienie i aktualną pozycję MENU. Symbol F znika.

1) KOLOR

Ta funkcja pozwala wybrać kolor podświetlenia wyświetlacza LCD.

Nacisnąć pokrętło PUSH (6) i przytrzymać przez 3 sekundy, aby wejść do MENU. Wyświetlany jest symbol F.

1. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać funkcję COLOR.
2. Nacisnąć pokrętło PUSH (6), aby zatwierdzić. Aktualny kolor miga na wyświetlaczu LCD.
3. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać kolor. Dostępnych jest 7 kolorów w pętli:

czerwony / zielony / niebieski / turkusowy / żółty / fioletowy / turkusowy jasny

rE / 9r / bL / cy / yE / PU / CL

1. Ponowne naciśnięcie pokrętła PUSH (6) zatwierdza dokonany wybór koloru. Parametr przestaje migać. a) Przejść do punktu 1, aby ustawić inną funkcję lub b) Nacisnąć przełącznik PTT (17), aby zatwierdzić i wyjść z MENU. Symbol F znika z wyświetlacza.
2. Jeśli żaden przycisk nie zostanie naciśnięty, urządzenie wyjdzie z MENU po 10 sekundach, a F symbol zniknie z wyświetlacza.

Kolorem domyślnym jest r-E czerwony.

2) PRZYCISK BEEP (sygnał dźwiękowy)

Kiedy funkcja jest aktywna, rozlega się sygnał dźwiękowy beep po naciśnięciu przycisku, zmianie kanału itp. Na wyświetlaczu pojawia się „BP”, gdy funkcja jest aktywna.

Nacisnąć pokrętło PUSH (6) i przytrzymać przez 3 sekundy, aby wejść do MENU. Wyświetlany jest symbol F.

1. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać funkcję KEYBEEP.
2. Nacisnąć pokrętło PUSH (6), aby zatwierdzić. Aktualny status miga na wyświetlaczu LCD.
3. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby włączyć (☐n) / wyłączyć (☐F) funkcję.
4. Ponowne naciśnięcie pokrętła PUSH (6) zatwierdza dokonany wybór koloru. Parametr przestaje migać. a) Przejść do punktu 1, aby ustawić inną funkcję lub b) Nacisnąć przełącznik PTT (17), aby zatwierdzić i wyjść z MENU. Symbol F znika z wyświetlacza.
5. Jeśli żaden przycisk nie zostanie naciśnięty, urządzenie wyjdzie z MENU po 10 sekundach, a F symbol zniknie z wyświetlacza.

Domyślnie przycisk KEY BEEP jest włączony (On).

3) PRZYCISK ROGER BEEP (wysyłanie sygnału dźwiękowego w momencie zakończenia transmisji)

Gdy funkcja jest aktywna, na wyświetlaczu pojawia się ikona. Sygnał Roger Beep jest emitowany po zwolnieniu przycisku PTT (17) na mikrofonie, aby rozmówca mógł mówić. Z historycznego punktu widzenia, ponieważ radioodbiornik działa w trybie tzw. komunikacji „simplex”, nie jest możliwe mówienie i słuchanie w tym samym czasie (jak ma to miejsce w przypadku telefonu). Gdy ktoś skończył mówić, wypowiadał słowo „Roger”, aby w ten sposób dać znać rozmówcy, że przyszła jego kolej na rozmowę. Słowo „Roger” zostało zastąpione przez sygnał dźwiękowy. Stąd pochodzi sygnał „Roger Beep”. Nacisnąć pokrętło PUSH (6) i przytrzymać przez 3 sekundy, aby wejść do MENU. Wyświetlany jest symbol F.

1. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać funkcję RG JP.
2. Nacisnąć pokrętło PUSH (6), aby zatwierdzić. Aktualny status miga na wyświetlaczu LCD.
3. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby włączyć (☐n) / wyłączyć (☐F) funkcję.
4. Ponowne naciśnięcie pokrętła PUSH (6) zatwierdza dokonany wybór koloru. Parametr przestaje migać. a) Przejść do punktu 1, aby ustawić inną funkcję lub b) Nacisnąć przełącznik PTT (17), aby zatwierdzić i wyjść z MENU. Symbol F znika z wyświetlacza.
5. Jeśli żaden przycisk nie zostanie naciśnięty, urządzenie wyjdzie z MENU po 10 sekundach, a F symbol zniknie z wyświetlacza. Domyśnie ROGER BEEP jest wyłączony (OF).

4) BARWA/ TONACJA SYGNAŁU (TONE)

Funkcja TONE służy do zmiany barwy/ tonacji sygnału przy odbiorze. Do dyspozycji jest 11 poziomów od -5 do +5. Nacisnąć pokrętło PUSH (6) i przytrzymać przez 3 sekundy, aby wejść do MENU. Wyświetlany jest symbol F.

1. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać funkcję TONE.

2. Nacisnąć pokrętło PUSH (6), aby zatwierdzić. Wartość TONE miga na wyświetlaczu LCD.

3. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać nową wartość.

4. Ponowne naciśnięcie pokrętła PUSH (6) zatwierdza dokonany wybór koloru. Parametr przestaje migać. a) Przejść do punktu 1, aby ustawić inną funkcję lub b) Nacisnąć przełącznik PTT (17), aby zatwierdzić i wyjść z MENU. Symbol F znika z wyświetlacza.

Domyślna wartość TONE wynosi.
5. Jeśli żaden przycisk nie zostanie naciśnięty, urządzenie wyjdzie z MENU po 10 sekundach, a F symbol zniknie z wyświetlacza.

5) REGULACJA JASNOŚCI WYŚWIETLACZA LCD (DIMMER)

Funkcja DIMMER umożliwia regulację jasności podświetlenia wyświetlacza LCD (od 1 do 9) lub OF (bez podświetlenia).

Nacisnąć pokrętło PUSH (6) i przytrzymać przez 3 sekundy, aby wejść do MENU. Wyświetlany jest symbol F.

1. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać funkcję JIMMER.
2. Nacisnąć pokrętło PUSH (6), aby zatwierdzić. Wartość DIMMER miga na wyświetlaczu LCD.
3. Obracać pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać nową wartość.
4. Ponowne naciśnięcie pokrętła PUSH (6) zatwierdza dokonany wybór koloru. Parametr przestaje migać. a) Przejść do punktu 1, aby ustawić inną funkcję lub b) Nacisnąć przełącznik PTT (17), aby zatwierdzić i wyjść z MENU. Symbol F znika z wyświetlacza.
5. Jeśli żaden przycisk nie zostanie naciśnięty, urządzenie wyjdzie z MENU po 10 sekundach, a F symbol zniknie z wyświetlacza.

Domyśna wartość DIMMER to 9.

6) USTAWIENIE 1. KANAŁU PRIORYTETOWEGO (EMG 1)

Umożliwia ustawienie kanału priorytetu 1.

Nacisnąć pokrętło PUSH (6) i przytrzymać przez 3 sekundy, aby wejść do MENU. Wyświetlany jest symbol F.

1. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać funkcję EMG 1.
2. Naciśnij przycisk PUSH (6), aby zatwierdzić. Kanał miga na wyświetlaczu LCD.
3. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać kanał.
4. Ponowne naciśnięcie pokrętła PUSH (6) zatwierdza dokonany wybór. Drugi parametr – pasmo miga na wyświetlaczu LCD.
5. Obracać pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać pasmo częstotliwości w segmentach: A(panz C / D / E / F / G / H / I NAZWA PASMA strona 70).
6. Ponowne nacisnąć pokrętło PUSH (6), aby zatwierdzić. Trzeci parametr – tryb miga.

7. Obracać pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać tryb.

8. Ponowne nacisnąć pokrętło PUSH (6), aby zatwierdzić. a) Wróć do punktu 1, aby ustawić inną funkcję lub b) Nacisnąć przełącznik PTT (17), aby zatwierdzić i wyjść z MENU. Symbol F znika z wyświetlacza.

9. Jeśli żaden klawisz nie zostanie naciśnięty, urządzenie wyjdzie z MENU po 10 sekundach, symbol F zniknie z wyświetlacza.

Domyślnym kanałem 1. priorytetowym jest kanał 9/AM/pasmo A.

Patrz § KANAŁY PRIORYTETOWE na stronie 66.

7) USTAWIENIE 2. KANAŁU PRIORYTETOWEGO (EMG 2)

Umożliwia ustawienie kanału, pasma i trybu dla 2.kanału priorytetowego

Nacisnąć pokrętło PUSH (6) i przytrzymać przez 3 sekundy, aby wejść do MENU. Wyświetlany jest symbol F.

1. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać funkcję EMG 2.

Dalsze postępowanie jest identyczne jak w punktach od 2 do 9 w § USTAWIENIE 1. KANAŁU PRIORYTETOWEGO (EMG 1).

Domyślnym 2. kanałem priorytetowym jest kanał 19/AM/pasmo A.

Patrz § KANAŁY PRIORYTETOWE na stronie 66.

8) USTAWIENIE WSPÓŁCZYNNIKA FALI STOJĄCEJ (SWR)

Ta funkcja pozwala ustawić SWR (współczynnik fali stojącej) za pomocą sygnałów dźwiękowych beep.

Nacisnąć pokrętło PUSH (6) i przytrzymać przez 3 sekundy, aby wejść do MENU. Wyświetlany jest symbol F.

1. Obrócić pokrętło PÚSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać funkcję SuR.
2. Nacisnąć pokrętło PUSH (6). Radio automatycznie przejdzie do trybu TX, bez naciskania przycisku PTT (17). Rozpocznie się pomiar SWR. Czas pomiaru wynosi maksymalnie 5 minut. Wyświetlany jest pozostały czas.
3. Ustawić antenę.
4. Sygnał dźwiękowy beep* jest ciągły, gdy wartość SWR jest równa 10. Przerwa pomiędzy dwoma dźwiękami wydłuża się, gdy wartość SWR oddali się od 10. Głośność sygnału dźwiękowego można regulować za pomocą pokrętła VOLUME (1). Wyświetlacz pokazuje wartość SWR, na przykład 25.
5. Nacisnąć przycisk PTT (17), aby wyjść z trybu MENU. Symbol znika z wyświetlacza.

* Proszę sprawdzić, czy ustawiona głośność sygnału zapewnia komfortowy poziom słuchania.

Zobacz § JAK USTAWIĆ SWR, strona 63.

CB radio PRESIDENT RICHARD może być używane zarówno z mikrofonem elektretowym, jak i z mikrofonem dynamicznym, 6-pinowym PRESIDENT (patrz schemat okabłowania strona 74). Po włączeniu urządzenia na krótko wyświetlany jest typ mikrofonu.

Nacisnąć pokrętło PUSH (6) i przytrzymać przez 3 sekundy, aby wejść do MENU. Wyświetlany jest symbol F.

1. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać funkcję MIC TP.
2. Nacisnąć pokrętło PUSH (6), aby zatwierdzić. Aktualny status miga na wyświetlaczu LCD.
3. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać typ mikrofonu EL (elektret) lub d4 (dynamiczny).
4. Ponowne naciśnięcie pokrętła PUSH (6) zatwierdza dokonany wybór koloru. Parametr przestaje migać. a) Przejść do punktu 1, aby ustawić inną funkcję lub b) Nacisnąć przełącznik PTT (17), aby zatwierdzić i wyjść z MENU. Symbol F znika z wyświetlacza.
5. Jeśli żaden przycisk nie zostanie naciśnięty, urządzenie wyjdzie z MENU po 10 sekundach, a F symbol zniknie z wyświetlacza.

Domyślnym typem mikrofonu jest EL (mikrofon elektretowy).

10) USTAWIANIE FUNKCI MEGAFONU (PA SETTING)

Funkcja ta pozwala wybrać tryb działania megafonu.

Nacisnąć pokrętło PUSH (6) i przytrzymać przez 3 sekundy, aby wejść do MENU. Wyświetlany jest symbol F.

1. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać funkcje PR SET.
2. Nacisnąć pokrętło PUSH (6), aby zatwierdzić. Aktualna wartość miga na wyświetlaczu LCD.
3. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać tryb pracy PA: In, DF lub PR.
4. Ponowne naciśnięcie pokrętła PUSH (6) zatwierdza dokonany wybór koloru. Parametr przestaje migać. a) Przejść do punktu 1, aby ustawić inną funkcję lub b) Nacisnąć przełącznik PTT (17), aby zatwierdzić i wyjść z MENU. Symbol F znika z wyświetlacza.
5. Jeśli żaden przycisk nie zostanie naciśnięty, urządzenie wyjdzie z MENU po 10 sekundach, a F symbol zniknie z wyświetlacza.

In: modulacja mikrofonu jest przesyłana do zewnętrznego głośnika podłączonego do gniazda PA.SP. (D). Odebrany sygnął jest przesyłany do wewnętrznego głośnika [lub zewnętrznego opcjonalnego głośnika podłączonego do gniazda EXT.SP (C)]. „PA” miga naprzemiennie z zastosowanym trybem modulacji (AM lub FM).

OF: Odbiór nie funkcjonuje. Tylko modulacja mikrofonu jest przesyłana do głośnika megafonu podłączonego do gniazda PA.SP. (D). Zewnętrzny opcjonalny głośnik można podłączyć do urządzenia do PA Wyświetlane są PR i głośność PA

PR: modulacja mikrofonu i odbierany sygnał przesyłane są do głośnika megafonu podłączonego do gniazda PA.SP. (D). „PA” miga naprzemiennie z zastosowanym trybem modulacji (AM lub FM).

Pokrętło MIC GAIN (4) służy do regulacji poziomu dźwięku w trybie PA.

Domyślne ustawienie PA to: In.

Zobacz § PA (megafon) strona 66.

11) NAZWA PASMA

Ta funkcja pozwala na zmianę nazwy pasma za pomocą dwóch cyfr.

1. Nacisnąć przycisk BAND (9), aby wybrać pasmo, które chcemy zmienić.
2. Nacisnąć przycisk PUSH (6) i przytrzymać przez 3 sekundy, aby wejść do MENU. Wyświetlany jest symbol F.
3. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać funkcję 33 NAMC (nazwa pasma).
4. Nacisnąć przycisk PUSH (6), aby zatwierdzić. Pierwsza cyfra miga na wyświetlaczu.
5. Obracać pokrętło PUSH (6) lub użyj przycisków UP/DN (18) na mikrofonie, aby wybrać pierwszą cyfrę.
6. Ponownie naciśnąć pokrętło PUSH (6), aby potwierdzić pierwszą cyfrę. Druga cyfra miga na wyświetlaczu.
7. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać drugą cyfre.
8. Ponowne naciśnięcie pokrętła PUSH (6) potwierdza nową nazwę przypisaną do wybranego pasma w punkcie 1. Druga cyfra przestaje migać. a) Wrócić do punktu 3, aby ustawić inną funkcję lub b) Nacisnąć przełącznik PTT (17), aby zatwierdzić i wyjść z MENU. Symbol Bnika.
9. Jeśli żaden przycisk nie zostanie naciśnięty, urządzenie wyjdzie z MENU po 10 sekundach, a F symbol zniknie z wyświetlacza.

Domyślne nazwy pasm to: A/3/C/D/E/F/G/H/I. Zobacz menu RESETOWANIE (RESET) na stronie 70.

Patrz § PASMO strona 65.

12) REGULACJA SKOKU CZESTOTLIWOŚCI (SPAN)

Gdy funkcja jest aktywna, częstotliwość można regulować w sposób ciągły. Wcisnąć na krótko pokrętło PUSH (6); zamiga jedna z dziesiętnych częstotliwości. 1 Nacisnąć kilkakrotnie, aby wybrać żądaną wartość dziesiętną. 2 Obracać pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby zwiększać / zmniejszać częstotliwość w sposób ciągły za pomocą kanału i pasma.

Nacisnąć przycisk PUSH (6) i przytrzymać przez 3 sekundy, aby wejść do MENU. Pojawia się symbol F.

1. Obrócić pokrętło PUSH (6) lub użyj przycisków UP/DN (18) na mikrofonie, aby wybrać funkcję SPAN.
2. Nacisnąć pokrętło PUSH (6). Bieżące ustawienie miga na wyświetlaczu.
3. Obracać pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby włączyć □n / wyłączyć □F funkcję SPAN.
4. Ponowne nacisnąć pokrętło PUSH (6), aby zatwierdzić. Parametr przestaje migać. a) Wrócić do punktu 1, aby ustawić inną funkcję lub b) Nacisnąć przełącznik PTT (17), aby zatwierdzić i wyjść z MENU. Symbol Fnika.
5. Jeśli żaden przycisk nie zostanie naciśnięty, urządzenie wyjdzie z MENU po 10 sekundach, Symbol Fniknie z wyświetlacza.

Uwaga: Dwie ostatnie cyfry częstotliwości mogą migać, jeśli nie zgadzają się dokładnie z częstotliwością wyświetlanego kanału.

Domyślne ustawienie SPAN to Włączone ☐n.

13) USTAWIENIE ECHA (ECHO SET)

Nacisnąć pokrętło PUSH (6) i przytrzymać przez 3 sekundy, aby wejść do MENU. Pojawia się symbol F

1. Obrócić pokrętło PUSH (6) lub użyj przycisków UP/DN (18) na mikrofonie, aby wybrać funkcję ECHO.
2. Naciśnąć pokrętło PUSH (6). 39 i wartość opóźnienia (delay) migają na wyświetlaczu.
3. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby ustawić wartość opóźnienia od 1 do 32 (wartość domyślna to 32).
4. Ponownie naciśnąć pokrętło PUSH (6), aby zatwierdzić. Opóźnienie przestaje migać. II i wartość drugiego parametru, czas (time) migają na wyświetlaczu.
5. Obrócić pokrętło PUSH (6) lub użyj przycisków UP/DN (18) na mikrofonie, aby ustawić wartość czasu od 1 do 32 (wartość domyślna to 32).
6. Ponownie nacisnąć pokrętło PUSH (6), aby zatwierdzić. Czas przestaje migać. a) Wrócić do punktu 1, aby ustawić inną funkcję lub b) Naciśnąć przełącznik PTT (17), aby zatwierdzić i wyjść z MENU. Symbol Fnika.
7. Jeśli żaden klawisz nie zostanie naciśnięty, urządzenie wyjdzie z MENU po 10 sekundach, a symbol Fniknie z wyświetlacza.

Patrz § ECHO strona 66.

Umożliwia ponowną zmianę nazw pasm lub wszystkich ustawienia zdefiniowanych przez użytkownika i przywrócenie wartości domyślnych.

Nacisnąć pokrętło PUSH (6) i przytrzymać przez 3 sekundy, aby wejść do MENU. Pojawia się symbol F.

1. Obrócić pokrętło PUSH (6) lub użyć przycisków UP/DN (18) na mikrofonie, aby wybrać funkcję RESET.
2. Naciśnąć pokrętło PUSH (6). Bieżące ustawienie miga na wyświetlaczu.
3. Obrócić pokrętło PUSH (6) lub użyj przycisków mikrofonu UP/DN (18) na mikrofonie, aby wybrać BR (PASMA) lub RL (WSZYSTKO).
4. Ponowne naciśnięcie przycisku PUSH (6) resetuje wybraną opcję. Urządzenie wychodzi z MENU. Symbol F znika z wyświetlacza.
5. Jeśli żaden klawisz nie zostanie naciśnięty, urządzenie wyjdzie z MENU po 10 sekundach, a Fzniknie z wyświetlacza.
   RESET bR pozwala zresetować nazwę domyślnych pasm. Zobacz menu NAZWA PASMA na stronie 70.
   RESET RL przywraca wszystkie ustawienia fabryczne.

D) FUNKCJE PRZEŁĄCZNIKA PTT (naciśnij, aby mówić)

Dostępne są 2 dodatkowe funkcje: TALKBACK i POZIOM TALKBACK

1) TALKBACK (odstuch własnej modulacji w głośniku)

Ta funkcja pozwala usłyszeć własną modulację w opcjonalnym głośniku wewnętrznym lub zewnętrznym podłączonym do gniazda EXT.SP (C).

Nacisnąć i przytrzymać przycisk PTT (17), a następnie nacisnąć przycisk BAND (9), aby aktywować/dezaktywować funkcję TALKBACK.

Gdy funkcja jest aktywna, „TALKBACK” miga na wyświetlaczu przez 3 sekundy, wyświetlając aktualny poziom TALKBACK, który następnie pozostaje wyświetlany na stałe.

2) POZIOM TALKBACK (poziom odsłuchu)

Funkcja ta pozwala dostosować poziom głośności TALKBACK.

1. Aktywować funkcję TALKBACK.

2. Nacisnąć i przytrzymać przycisk PTT (17), a następnie obróć pokrętło PUSH (6), aby zwiększyć (zgodnie z ruchem wskazówek zegara) / zmniejszyć (przeciwnie do ruchu wskazówek zegara) poziom głośności odsłuchu TALKBACK.

3. Zwolnić przycisk PTT (17).

E) CHARAKTERYSTYKA TECHNICZNA

1) OGÓLNE

• Tryby modulacji : AM / FM
• zakresy częstotliwości : od 28,000 MHz do 29,700 MHz
• Impedancja anteny : 50 Ohm
• Zasilanie : 13,8 V
• wymiary : 170 (S) x 160 (G) x 52 (W) mm

6,692 (S) x 6,299 (G) x 2,047 (W) cale

- Waga : 1,1 kg / 2,43 lbs

- Dostarczone akcesoria : 1 mikrofon elektretowy z przyciskami UP/DOWN, uchwyt do mocowania, śruby, kabel zasilający.

2) NADAWANIE

• Tolerancja częstotliwości
• Moc przenoszenia
• Zakłócenia transmisji
• Odbieranie dźwięku
• Emitowana moc
• Czułość mikrofonu
• Pobór prądu
• Zniekształcenia modulowanego
  sygnału : 2 %

3) ODBIÓR

- Maks. czułość przy 20 dB sinad : 0,7 μV - 110 dBm (AM) 0,35 μV - 116 dBm (FM)

- Pasmo przenoszenia : od 300 Hz do 3 kHz (AM/FM)

- Selektywność międzykanałowa : 60 dB

- Maksymalna moc dźwięku : 3 W

- Czułość blokady szumów : min. 0,2 μV - 120 dBm maks. 1 mV - 47 dBm

• Tłumienie częstotliwości lustrzanej
• Odporność na intermodulację
• Pobór prądu
  : 60 dB
  : 70 dB
  : maksymalnie 500 mA

• Sprawdzić, czy antena jest prawidłowo podłączona i czy SWR jest ustawiony prawidłowo.
• Sprawdzić, czy mikrofon jest właściwie podłączony.
• Sprawdzić, czy wartość RF POWER jest ustawiona na maksimum (zobacz § MOC NADAWANIA, strona 64).
• Sprawdzić, czy wartość MIC GAIN jest ustawiona na maksimum (zobacz § MIC GAIN, strona 64).

2) CB RADIO NIE ODBIERA LUB ODBIERA W BARDZO ZŁEJ JAKOŚCI

• Sprawdzić, czy poziom blokady szumów (SQUELCH) jest ustawiony właściwie.
• Sprawdzić, czy poziom głośności jest ustawiony prawidłowo.
• Sprawdzić, czy antena jest podłączona prawidłowo i czy prawidłowo ustawiona jest funkcja SWR.
• Sprawdzić, czy rozmówca używa tego samego trybu modulacji.
• Sprawdzić, czy poziom RF GAIN jest ustawiony na maksimum (zobacz § RF GAIN, strona 64).

3) RADIO NIE JEST PODŚWIETLONE

• Sprawdzić zasilanie.
• Sprawdzić podłączenie przewodów.
• Sprawdzić bezpiecznik.

G) SPOSÓB NADAWANIA I ODBIERANIA KOMUNIKATÓW GŁOSOWYCH

Po zaznajomieniu się z Instrukcją obsługi radia, sprawdź czy urządzenie jest przygotowane do pracy (np. sprawdź czy jest podłączona antena). Naciśnij przycisk PTT (17) służący do przełączania na nadawanie i zaanonsuj wiadomość „Uwaga stacje, testowanie nadawania”, co pozwoli ci sprawdzić czystość i moc twojego sygnału. Zwolnij przycisk i odczekaj na odpowiedź. Powinieneś usłyszeć przykładowo taką odpowiedź „Sygnał silny, słyszalność wyrażna”.

Jeśli wykorzystujesz kanał wywoławczy (19) i ustanowiłeś połączenie z jakimś rozmówcą, przyjętą praktyką jest zmiana kanału na inny dostępny, aby nie blokować kanału wywoławczego.

H) SŁOWNICZEK

MIĘDZYNARODOWY ALFABET FONETYCZNY

Niniejszym Groupe President Electronics oświadcza, że sprzęt radiowy:

Marka: PRESIDENT

Typ: TXPR034

Nazwa Handlowa: RICHARD

jest zgodny z dyrektywą 2014/53/UE.

Pełny tekst deklaracji zgodności UE jest dostępny pod następującym

adresem internetowym:

Udziela się 2-letniej gwarancji na funkcjonowanie i części urządzenia w kraju zakupu w przypadku wad fabrycznych potwierdzonych przez nasz dział techniczny. * Serwis posprzedażowy firmy PRESIDENT zastrzega sobie prawo do niestosowania gwarancji, jeśli awaria jest spowodowana przez antenę inną niż dystrybuowana przez firmę PRESIDENT i jeśli wspomniana antena stanowi bezpośrednią przyczynę awarii. Oferuje się przedłużenie gwarancji o 3 lata przy równoczesnym zakupie i używaniu anteny PRESIDENT, co wydłuża całkowity czas trwania gwarancji do 5 lat. W celu uzyskania ważności gwarancji, certyfikat gwarancyjny musi zostać zwrócony w ciągu 30 dni od daty zakupu do serwisu posprzedażnego firmy Groupe President Electronics lub jakiejkolwiek zagranicznej spółki zależnej.

Zaleca się uważnie przeczytanie i przestrzeganie poniższych warunków pod groźbą utraty uprawnień z tytułu świadczeń gwarancyjnych.

• Ważność certyfikatu gwarancyjnego musi zostać potwierdzona najpoźniej w przeciągu 1 miesiąca po zakupie.
• Proszę należycie wypełnić świadectwo gwarancyjne po prawej stronie strony, odciąć część oznaczona linia przerywana i odesłać.
• Wszelkie naprawy gwarancyjne będą bezpłatne, a koszty dostawy zostaną poniesione przez naszą firmę.
• Należy koniecznie dostarczyć dowód zakupu z urządzeniem przeznaczonym do naprawy.
• Terminy wymienione w świadectwie gwarancyjnym oraz dowód zakupu muszą być zgodne.
• Nie kontynuować instalacji bez przeczytania instrukcji obsługi.
• Żadne części zamienne nie będą wysłane bądź wymieniane przez nasz serwis w ramach gwarancji.
  Gwarancja jest ważna tylko w kraju zakupu.

Wyjątki (nie objęte gwarancją):

• Uszkodzenia spowodowane wypadkiem, wstrząsem lub nieodpowiednim opakowaniem.
• Tranzystory mocy, mikrofony, światła, bezpieczniki, a także nieprzestrzeganie zasad instalacji i warunków użytkowania specyfikacji (w tym m.in. używanie anteny ze zbyt dużą mocą, końcowe tranzystory mocy wyjściowej (SWR), odwrócenie polaryzacji, złę połączenia, przepięcia itp.).
• Gwarancja nie może zostać przedłużona z uwagi na brak dostępności urządzenia, gdy jest naprawiane w naszym serwisie technicznym ani przez zmianę jednego lub więcej elementów lub części zamiennych.
• Nadajniki-odbiorniki, które zostały zmodyfikowane. Gwarancyjna nie obejmuje jakichkolwiek modyfikacji lub niewłaściwej konserwacji wykonanych przez jednostki usługowe lub osoby trzecie nie posiadające autoryzacji naszej firmy.

W przypadku zauważenia nieprawidłowości:

• Sprawdzić zasilanie urządzenia i stan bezpiecznika.
• Sprawdzić, czy podłączenie anteny, mikrofony lub inne połączenia są wykonane prawidłowo.
• Sprawdzić, czy poziom szumu jest prawidłowo ustawiony; czy zaprogramowana konfiguracja jest prawidłowa.
  * W przypadku, gdy urządzenie nie jest objęte gwarancją, wszelkie naprawy oraz inne koszty (np. przesyłka) są płatne.
• Wszystkie powiązane dokumenty muszą być zachowane nawet po zakończeniu okresu gwarancyjnego, a po ewentualnej odsprzedaży urządzenia, przekazane nowemu właścicielowi w celu umożliwiażenia identyfikacji sprzętu.
• W przypadku nieprawidłowego działania należy najpierw skontaktować się ze sprzedawcą, który zdecyduje o podjęciu niezbędnych działań.
• W przypadku interwencji nieobjętych gwarancją, przed naprawą zostaną poczynione odpowiednie wyceny szacunkowe.

Dziękujemy za zaufanie do jakości i doświadczenia firmy PRESIDENT. Zalecamy dokładne zapozna nie się z niniejszą instrukcją, dzięki czemu Klient będzie całkowicie zadowolony z zakupu. Proszę nie zapomnieć, aby odesłać załączony poniżej certyfikat, gdyż bardzo ważne jest, abyśmy mogli dokonać identyfikacji urządzenia podczas ewentualnego świadczenia naszych usług.

Dyrektor Techniczny

i Dyrektor ds. Jakości

Data zakupu : ....

Typ: radioamateur RICHARD

Nr seryjny :

BEZ PIECZĄTKI SPRZEDAWCY GWARANCJA JEST NIEWAŻNA!

PRISE MICRO À 6 BROCHES • 6-PIN MICROPHONE PLUG CONEXIÓN DEL MICRO 6 PINOS • TOMADA MICROFONE 6 PINOS WTYK MIKROFONU 6-PIN

1 Modulation Modulación Modulation Modulação Modulacja

2 RX RX RX RX RX

3 TX - UP/DOWN TX - UP/DOWN TX - UP/DOWN TX - UP/DOWN TX - UP/DOWN

4

5 Masse Masa Ground Terra Masa

ó Alimentation Alimentación Power Supply Alimentação Zasilanie

EU - USA

Groupe

PRESIDENT

ELECTRONICS

SIEGE SOCIAL/HEAD OFFICE - FRANCE

Route de Sète - BP 100 - 34540 BALARUC

Site Internet : http://www.president-electronics.com

E-mail : [e-mail]

Group

PRESIDENT

ELECTRONICS USA

HEAD OFFICE/SIÈGE SOCIAL: USA - 1007 Collier Center Way, Naples, Florida 34110

Web: http://www.president-electronics.us • Phone: [phone]

Email: [e-mail]

PRINTED IN PRC

1947/10-18 v1.02

PRESIDENT
