INSTRUKCJA OBSŁUGI Kompressor Airpower 18008 Güde

Używać urządzenia dopiero po dokładnym przeczytaniu instrukcji obsługi ze zrozumieniem. Przestrzegać wszystkich wskazówek bezpieczeństwa podanych w instrukcji. Zachowywać się w sposób odpowiedzialny w stosunku do innych osób. W razie wątpliwości dotyczących podłączenia i obsługi urządzenia należy zwrócić się do działu obsługi klienta. Należy zachować całą dokumentację tak, aby każdy użytkownik sprężarki mógł się do niej odnieść w dowolnym momencie. Zastosowanie zgodne z przeznaczeniem Sprężarka może być używana wyłącznie do wytwarza- nia sprężonego powietrza w warunkach domowych oraz rekreacyjnych. – Z uwzględnieniem danych tech- nicznych i wskazówek dotyczących bezpieczeństwa. Sprężone powietrze wytwarzane przez to urządzenie nie może być wykorzystywane w sektorze farmaceutycznym, spożywczym lub szpitalnym i nie może być używane do napełniania butli nurkowych. Sprężarki należy używać wyłącznie w odpowiednich pomieszczeniach (dobrze wentylowanych, o temperaturze pokojowej pomiędzy +5° i +40°C), nigdy w obecności pyłu, kwasów, oparów oraz wybuchowych lub łatwopalnych gazów. Urządzenie może być stosowane wyłącznie do celów zgodnych z przeznaczeniem. W przypadku nieprze

strzegania regulacji wynikających z ogólnie obowią- zujących przepisów prawa oraz ustaleń podanych w przedstawianej instrukcji producent może odstąpić od przyjęcia odpowiedzialności za powstałe szkody. Wskazówki bezpieczeństwa ZAGROŻENIE! Porażenie prądem! Istnieje niebezpieczeństwo poniesienia obrażeń na skutek prądu elektrycznego! Eksploatacja jest dopuszczalna tylko z wyłącznikiem różnicowoprądowym (RCD maks. prąd uszkodzeniowy 30 mA). Sprawdzić napięcie. Dane techniczne podane na tabliczce znamionowej powinny być zgodne z napię

ciem sieci elektrycznej. Podłączyć wtyczkę przewodu zasilającego do gniazda o odpowiednim kształcie, napięciu i częstotliwości, zgodnie z obowiązującymi przepisami. Przedłużacze nie mogą być dłuższe niż 5 metrów i muszą mieć przekrój kabla co najmniej 1,5 mm

Odradza się używania przedłużaczy o różnej długości i przekroju, a także adapterów i listew elektrycznych. Przed uruchomieniem urządzenia należy sprawdzić, czy kabel elektryczny i/lub gniazdko sieciowe nie są uszkodzone. Aby zapobiec zagrożeniom, producent musi wymienić uszkodzony przewód przyłącza do sieci. Pod żadnym pozorem nie przeprowadzać napraw na własną rękę. Sprężarka nie może wejść w kontakt z wodą lub inny

• mi cieczami. Ponadto strumień cieczy wypływający z narzędzi podłączonych do sprężarki nigdy nie może być kierowany w stronę samej sprężarki: Urządzenie jest pod napięciem i może doprowadzić do porażenia prądem lub zwarcia. Nie obsługiwać urządzenia będąc boso ani mając mokre ręce i stopy. Nie wolno ciągnąć za kabel w celu wyciągnięcia wtyczki z gniazda lub przenoszenia sprężarki. Nr artykułu p. 5007
• 7 Podłączenie p. 230
• V~50Hz Moc silnika S3/15% p. 1
• ,1 kW Prędkość obrotowa biegu jałowego min p. 3400

Uwaga: W przypadku przerwy w dostawie prądu i późniejszego przywrócenia zasilania, sprężarka może nagle się uruchomić. Sprężone powietrze jest potencjalnie niebezpieczną formą energii, dlatego podczas używania sprężarki i jej akcesoriów należy zachować ostrożność. Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) z ograniczonymi zdolnościami zycznymi, sensorycznymi lub mentalnymi albo z brakującym doświadczeniem/wiedzą, chyba że jest nadzorowane przez osobę odpowiedzialną za ich bez

pieczeństwo lub otrzymały one instrukcje dotyczące bezpiecznego korzystania z urządzenia. Należy nadzorować dzieci, aby nie mogły bawić się urządzeniem. Należy instruować dzieci i nieupo

ważnione osoby, aby zawsze trzymały się z dala od urządzenia. Nigdy nie eksploatować sprężarki bez nadzoru. Nigdy nie kierować strumienia sprężonego powietrza/ cieczy na osoby, zwierzęta lub na siebie. Nigdy nie wydmuchiwać strumienia powietrza w otwory ciała, ponieważ może to spowodować śmier

telne obrażenia! Zawsze utrzymywać porządek w miejscu pracy. Pracująca sprężarka musi być ustawiona na stabilnym podłożu. Używać sprężarki tylko w pozycji pionowej i postawić ją na gumowych nóżkach. Podczas używania sprężarki należy nosić okulary ochronne, aby chronić oczy przed ciałami obcymi dostającymi się do strumienia sprężonego powietrza. Podczas korzystania z akcesoriów pneumatycznych należy w miarę możliwości nosić odzież chroniącą przed wypadkami. Między sprężarką a obszarem roboczym należy zawsze zachować bezpieczną odległość wynoszącą co najmniej 4 metry. Uwaga! Niebezpieczeństwo dynamicznego prze

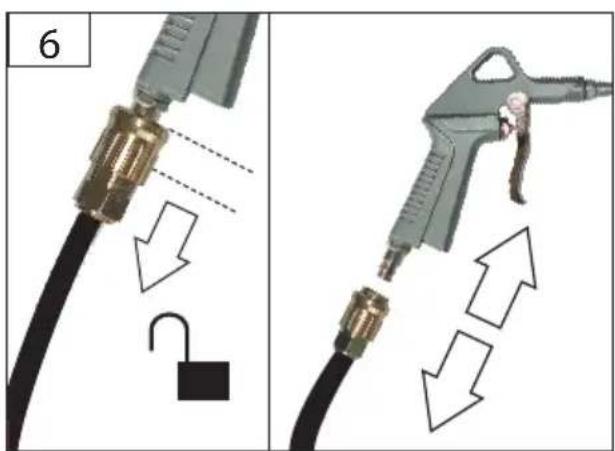

mieszczenia się węża doprowadzającego sprężone powietrze podczas otwierania szybkozłączki! – Przy- trzymać wąż doprowadzający sprężone powietrze. Sprężarkę przenosić wyłącznie za uchwyt. Wykorzystanie sprężonego powietrza do różnych zamierzonych celów (napełniania, narzędzi pneu

matycznych, malowania, mycia za pomocą środków czyszczących na bazie wody, zszywania itp.) wymaga znajomości i przestrzegania określonych przepisów. Sprężarka ta została zaprojektowana do pracy z przerwami, jak podano na tabliczce danych tech

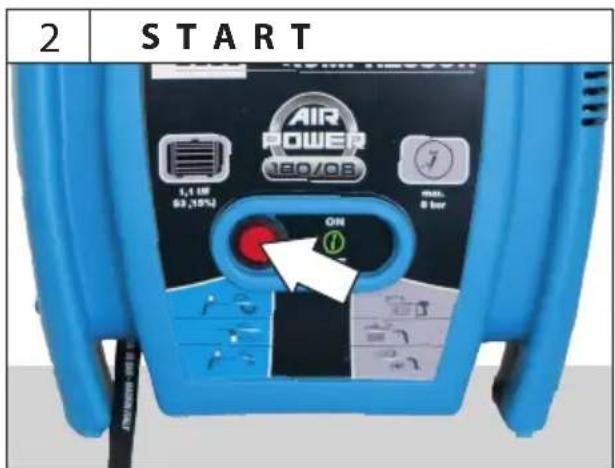

nicznych (S3-15 oznacza np. 1,5 minuty pracy i 8,5 minuty przestoju), aby zapobiec przegrzaniu silnika elektrycznego. W przypadku przegrzania włączy się zabezpieczenie termiczne silnika, automatycznie odcinając zasilanie. Po przywróceniu normalnej temperatury pracy silnik w sposób automatyczny uruchomi się ponownie. Uwaga! Nigdy nie włączać ani nie wyłączać sprężarki za pomocą wtyczki sieciowej. Zawsze korzystać z przełącznika WŁ./WYŁ. Nie zostawiać na noc włączonej sprężarki, urządzenie może stać się źródłem niebezpieczeństwa. Nie wystawiać urządzenia na działanie czynników atmosferycznych (deszczu, słońca, mgły, śniegu). Jeśli sprężarka jest używana na zewnątrz, po użyciu należy ją przechowywać w zadaszonym lub zamknię

tym pomieszczeniu. Podczas deszczu lub złej pogody nie używać sprężarki na zewnątrz! Nie umieszczać łatwopalnych przedmiotów ani przed

miotów wykonanych z nylonu i tkanin w pobliżu i/lub na sprężarce. Nie zasłaniać otworów ssących sprężarki. Sprężarki nie wolno instalować do celów komercyj

nych w pojeździe bez uprzedniej zgody eksperta! Przed pierwszym uruchomieniem do użytku komer

cyjnego sprężarka podlega kontroli przeprowadzanej przez eksperta. Kontrola ta musi zostać zainicjowana przez operatora. (zgodnie z rozporządzeniem w sprawie bezpieczeństwa pracy BetrSichV §§17 nr 25 (Betriebssicherheitsverordnung) Uwaga! W celu instalacji w systemach automatycz

nych należy zainstalować odpowiedni alarm lub urzą- dzenia zabezpieczające na wypadek awarii zasilania, nieprawidłowego działania lub awarii sprężarki. (np. systemy podawania itp.) W celu zapewnienia bezawaryjnego i niezawodnego działania obrotowych i udarowych narzędzi pneu

matycznych, takich jak klucze udarowe, zszywacze lub gwoździarki itp., sprężone powietrze musi być koniecznie ltrowane lub zasilane olejem za pomocą olejarki lub jednostki konserwacyjnej. Do malowania należy zawsze stosować separator wody z ltrem. Przy wyborze odpowiednich narzędzi pneumatycz

nych należy koniecznie zwrócić uwagę na zużycie powietrza przez narzędzie i efektywną objętość sprężarki podczas tłoczenia. (Narzędzia i akcesoria pneumatyczne można znaleźć na stronie www.guede.com)62 AIRPOWER 180/08

dzone lub gdy uszkodzone są urządzenia zabezpie- czające. Jeśli urządzenie jest uszkodzone, to naprawa może być realizowana wyłącznie przez Dział obsługi klienta. Stosować tylko oryginalne wyposażenie i części zamienne. Nie czyścić maszyny ani jej komponentów rozpusz

czalnikami lub cieczami łatwopalnymi bądź trującymi. Do czyszczenia należy wykorzystywać zwilżoną szmatkę. Bezolejowa eksploatacja Brak konieczności napełniania olejem w celu eksploatacji Tylko regularnie konserwowane i starannie utrzymy

wane urządzenie może spełniać w zadowalający spo- sób warunki, do których zostało przeznaczone. Brak właściwej konserwacji i pielęgnacji może powodować trudne do przewidzenia wypadki i obrażenia. W razie potrzeby nasze części zamienne można zna

leźć w Internecie na stronie www.guede.com. Gwarancja Gwarancja dotyczy wyłącznie wad materiałowych i błędów zaistniałych w procesie produkcji. W przy- padku roszczeń z tytułu wad towaru należy, zgodnie z warunkami gwarancji, przedstawić dowód zakupu z datą sprzedaży. Gwarancja nie obejmuje niewłaściwego zastosowa

nia, np.: przeciążenia urządzenia, zastosowania z uży- ciem siły, uszkodzeń na skutek działania czynników zewnętrznych lub przez ciała obce. Gwarancja nie obejmuje również nieprzestrzegania instrukcji użyt- kowania i montażu oraz zwykłego zużycia części. Serwis Czy mają Państwo pytania natury technicznej? Może chodzi o reklamację? Czy potrzebują Państwo części zamiennych lub instrukcji obsługi? Na głównej stronie rmy Güde GmbH & Co. KG (www.guede.com) w dziale Serwis udzielimy Państwu pomocy szybko i bez zbędnej biurokracji. Prosimy pozwolić nam sobie pomóc. Aby w przypadku reklamacji można było do- kładnie zidentykować Państwa urządzenie, prosimy o podanie numeru seryjnego oraz numeru artykułu i roku produkcji. Wszystkie te dane znajdują się na tabliczce znamionowej. Aby te dane stale mieć pod ręką, proszę wprowadzić je poniżej. Numer seryjny: Wymagania stawiane użytkownikowi Przed obsługą urządzenia użytkownik powinien uważnie przeczytać instrukcję obsługi ze zrozumie- niem. Kwalikacje: Oprócz szczegółowego instruktażu przeprowadzonego przez wykwalikowaną osobę do użycia urządzenia nie są potrzebne żadne specjalne kwalikacje. Minimalny wiek: Urządzenie może być używane wyłącznie przez osoby, które ukończyły 16. rok życia. Wyjątkiem jest stosowanie urządzenia pod nadzorem instruktora w procesie nauki w celu uzyskania pełne

go przygotowania do zawodu. Szkolenie: Używanie urządzenia wymaga jedynie odpowiedniego instruktażu przeprowadzonego przez wykwalikowaną osobę lub zapoznania się z instruk- cją obsługi. Nie jest potrzebne specjalne szkolenie. Postępowanie w nagłym przypadku W przypadku obrażeń udzielić pierwszej pomocy w niezbędnym zakresie i możliwie jak najszybciej we- zwać fachową pomoc lekarską. Zabezpieczyć poszko- dowanego przed dalszymi obrażeniami i pozostawić go w spokoju. Na wypadek ewentualnego wypadku, zgodnie z normą DIN 13164, w miejscu pracy pod ręką zawsze powinna znajdować się apteczka. Mate- riał wyjęty z apteczki należy natychmiast uzupełnić. W przypadku wezwania pomocy należy podać nastę- pujące informacje:

1. Miejsce, w którym wydarzył się wypadek

3. Liczba poszkodowanych w wypadku

Konserwacja Przed przystąpieniem do wszelkich prac przy urządzeniu należy zawsze wyjąć wtyczkę z gniazda. Używaj podłączonych akcesoriów na biegu jałowym, dopóki w przewodzie nie będzie już sprężonego powietrza. Przed użyciem należy zawsze przeprowadzić kontrolę wzrokową, aby sprawdzić, czy urządzenie, zwłaszcza kabel sieciowy i wtyczki nie są uszkodzone. Sprawdzić działanie zaworu bezpieczeństwa Urządzenie nie może być używane, jeżeli jest uszko

Numer artykułu: Rok produkcji: Symbole Przeczytać instrukcję obsługi! Przed przystąpieniem do wszelkich prac przy urządzeniu należy zawsze wyjąć wtyczkę z gniazda. Nosić okulary ochronne! Stosować ochronniki słuchu! Chronić przed wilgocią Nie narażać maszyny na oddziaływanie deszczu. Zakaz ciągnięcia/transportowania za kabel Ostrzeżenie/Uwaga! Uwaga, napięcie elektryczne Ostrzeżenie: gorące powierzchnie! Niebezpieczeństwo oparzenia! Zagrożenie na skutek automatycznego uruchomienia Ostrzeżenie przed wyrzucaniem części Zachować odstęp! Należy pamiętać, aby w obszarze zagroże- nia nie przebywały żadne osoby. Uszkodzony i/lub przeznaczony do usu- nięcia sprzęt elektryczny lub elektroniczny musi zostać przekazany w punktach zbiórki w celu recyklingu. Chronić przed wilgocią Orientacja paczki u góry Deklaracja zgodności WE GÜDE GmbH & Co. KG Birkichstrasse 6, 74549 Wolpertshausen Niemcy Niniejszym oświadczamy, że poniżej wskazane urzą

dzenia, pod kątem planu i rodzaju konstrukcji oraz w wersjach wprowadzonych przez nas do obiegu, są zgodne z podstawowymi wymogami dotyczą- cymi bezpieczeństwa i zdrowia, stawianych przez Dyrektywy WE. W przypadku nieautoryzowanej przez nas modykacji urządzenia niniejsza Deklaracja traci swoją ważność. Sprężarka AIRPOWER 180/08 #50077 Odnośne Dyrektywy WE 2006/42/WE, 2000/14/WE, 2014/30/UE Zastosowane normy zharmonizowane EN 1012-1:2010 EN 60204-1:2006/A1:2009 EN 55014-1:2006/A2:2011 EN 55014-2:1997/A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 Wolpertshausen, 2016-05-12 Helmut Arnold Dyrektor zarządzający Dokumentacja techniczna Joachim Bürkle64 AIRPOWER 180/08 Usuwanie błędów Usterka Przyczyna Środek zaradczy Sprężarka nie uruchamia się po włączeniu Zasilanie nieprawidłowe Zlecić sprawdzenie zasilania wykwa

likowanej osobie Zużyty węgiel Wymienić węgiel Sprężarka zbyt się nagrzewa Powietrze zasilające jest niewystar

czające Upewnić się, że zapewniona jest wy- starczająca wentylacja (minimalna odległość od ściany 40 cm) Czas użytkowania zbyt długi Wyłączyć sprężarkę Sprężarka jest przegrzana i się wyłącza Sprężarka jest przeciążona Skontaktować się z serwisem Güde Sprężarka jest uszkodzona Skontaktować się z serwisem Güde W sprężarce występuje zbyt niskie napięcie Skontaktować się z serwisem Güde Temperatura otoczenia > 35°C
