KRM 640 C - Kuchenka HOTPOINT - Bezpłatna instrukcja obsługi

Typ produktu	Płyta ceramiczna
Marka	Hotpoint
Model	KRM 640 C
Liczba pól grzewczych	4
Typ pól grzewczych	Promienniki (H)
Moc całkowita	6700 W
Rozmieszczenie pól grzewczych	Lewy tylny: 2300 W (210 mm), prawy tylny: 1400 W (160 mm), lewy przedni: 1200 W (145 mm), prawy przedni: 1800 W (180 mm)
Zasilanie elektryczne	220-240 V 1+N ~ 50/60 Hz (jednofazowe), możliwość podłączenia trójfazowego
Typ sterowania	Obrotowe z 12 poziomami mocy
Główne funkcje	Gotowanie na polach promiennikowych, wskaźnik ciepła resztkowego, stopniowy wybór mocy
Bezpieczeństwo	Wskaźnik ciepła resztkowego, odporna na uderzenia powierzchnia ceramiczna, wyłączenie bezpieczeństwa w przypadku pęknięcia
Konserwacja i czyszczenie	Czyszczenie wilgotną gąbką i specjalnym środkiem do ceramiki, użycie skrobaka do zaschniętych resztek
Instalacja	Zabudowa z minimalną wentylacją 20 mm, mocowanie za pomocą haków i sprężyn centrujących
Materiał powierzchni	Ceramika
Certyfikaty	Zgodny z dyrektywami WE 2006/95/WE (niskie napięcie), 2004/108/WE (kompatybilność elektromagnetyczna)

Często zadawane pytania - KRM 640 C HOTPOINT

Jak zainstalować płytę grzewczą Hotpoint KRM 640 C ?

Instalacja powinna być wykonana przez profesjonalistę. Płyta wymaga blatu odpornego na 100°C i wentylacji co najmniej 20 mm pod wycięciem. Przymocuj ją za pomocą dostarczonych haków, regulując wkręty w zależności od grubości blatu (30 lub 40 mm). Zachowaj odległości bezpieczeństwa: 600 mm od sąsiednich mebli.

Jakiego rodzaju garnki stosować na polach promiennikowych ?

Używaj garnków z płaskim i grubym dnem, których średnica całkowicie pokrywa strefę grzewczą. Unikaj garnków używanych na palnikach gazowych, ponieważ ich dno może się odkształcić. Upewnij się, że dno jest czyste i suche dla optymalnego kontaktu.

Co oznacza wskaźnik ciepła resztkowego ?

Wskaźnik ciepła resztkowego zapala się, gdy temperatura pola grzewczego przekracza 60°C, nawet po wyłączeniu. Pozostaje włączony, dopóki powierzchnia jest gorąca (około 30 minut). Nie dotykaj pól grzewczych, dopóki wskaźnik jest włączony.

Jak czyścić powierzchnię ceramiczną ?

Do bieżącej konserwacji używaj wilgotnej gąbki i wycieraj miękką szmatką. W przypadku uporczywych zabrudzeń nałóż specjalny środek do ceramiki i przetrzyj odpowiednim skrobakiem. Nigdy nie używaj ściernych środków czyszczących ani metalowych gąbek. Natychmiast usuwaj roztopiony cukier lub plastik za pomocą skrobaka, gdy powierzchnia jest jeszcze ciepła.

Jaka jest maksymalna moc każdego pola grzewczego ?

Moce wynoszą: lewy tylny 2300 W (210 mm), prawy tylny 1400 W (160 mm), lewy przedni 1200 W (145 mm), prawy przedni 1800 W (180 mm). Moc całkowita wynosi 6700 W.

Czy mogę używać płyty grzewczej, jeśli szyba jest pęknięta ?

Nie. Jeśli powierzchnia ceramiczna jest pęknięta, natychmiast wyłącz urządzenie i odłącz je od zasilania, aby uniknąć ryzyka porażenia prądem. Skontaktuj się z autoryzowanym technikiem w celu wymiany płyty.

Jak regulować moc pól grzewczych ?

Każde pole grzewcze ma pokrętło obrotowe z 12 pozycjami (od 1 do 12). Pozycja 1 odpowiada minimalnej mocy (topienie), pozycja 12 maksymalnej mocy (smażenie). Wskaźnik działania zapala się, gdy pole jest aktywne.

Jakie środki ostrożności należy zachować ?

Nigdy nie zostawiaj przedmiotów na powierzchni grzewczej. Nadzoruj dzieci poniżej 8 roku życia. Nie używaj myjki parowej. W przypadku pożaru nie używaj wody: przykryj płomień pokrywką. Upewnij się, że wlot powietrza nie jest zablokowany.

Jaki rodzaj podłączenia elektrycznego jest wymagany ?

Urządzenie jest dostarczane z przewodem do podłączenia jednofazowego 220-240 V. Można je również podłączyć trójfazowo (400 V) po modyfikacji listwy zaciskowej. Instalacja musi być wykonana przez profesjonalistę i obejmować wyłącznik wielobiegunowy z odstępem 3 mm.

Gdzie mogę znaleźć części zamienne lub serwis ?

Skontaktuj się z serwisem technicznym Hotpoint w celu naprawy. Nie zaleca się samodzielnego otwierania urządzenia. Części zamienne są dostępne u autoryzowanych sprzedawców. Sprawdź oficjalną stronę internetową, aby znaleźć pobliskie centrum serwisowe.

INSTRUKCJA OBSŁUGI KRM 640 C HOTPOINT

Instrukcja obsługi

Instalacja

Opis urządzenia

Zalecenia i środki ostrożności

Konserwacja i utrzymanie

Opis techniczny

RS

Pycckn

UWAGA: To urządzenie oraz... rozgrzewają się podczas użytkowania. Należy uważać, aby nie dotknąć elementów grzejnych.

Nie pozwalać, aby dzieci poniżej 8 roku życia zbliżały się do urządzenia, chyba że są pod stałym nadzorem dorosłych.

Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem.

Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.

UWAGA: Pozostawienie bez nadzoru na kuchence tłuszczów i olejów może być niebezpieczne i może spowodować pożar.

Nie należy NIGDY próbować ugasić płomieni/pożaru wodą; należy wyłączyć urządzenie i przykryć płomień np. pokrywką lub ognioodpornym kocem.

UWAGA: Ryzyko pożaru: nie pozostawiać przedmiotów na powierzchniach grzejnych. UWAGA: Jeżeli powierzchnia płyty ceramicznej jest pęknięta,

Należy wyłączyć urządzenia, aby uniknąć niebezpieczeństwa porażenia prądem elektrycznym.

Nie stosować nigdy oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.

Urządzenie nie jest przeznaczone do wyłączania przy użyciu zewnętrznego przykaźnika czasowego lub zdalnego systemu sterowania.

Należy zachować niniejszą instrukcję, aby móc z niej skorzystać w każdej chwili. W razie sprzedaży, odstąpienia lub przeniesienia urządzenia, należy się upewnić, czy instrukcja została przekazana wraz z nim, aby nowy właściciel płyty grzejnej mógł zapoznać się z jej działaniem i z właściwymi ostrzeżeniami. Należy uważnie przeczytać instrukcje: zawiera ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa.

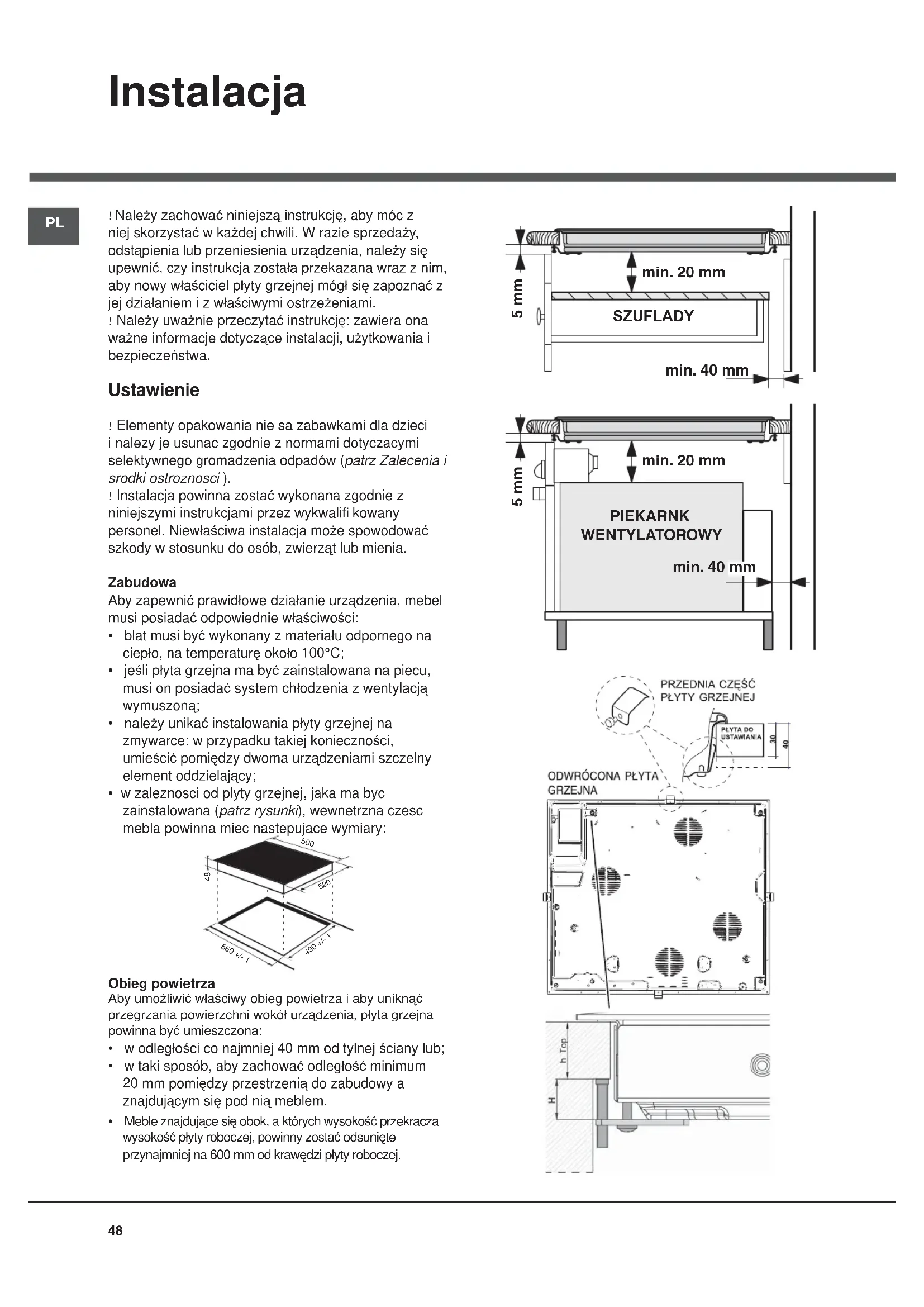

Ustawienie

Elementy opakowania nie są zabawkami dla dzieci i należy je usunąć zgodnie z normami dotyczącymi selektywnego gromadzenia odpadów (patrz Zalecenia i środki ostrożności). Instalacja powinna zostać wykonana zgodnie z niniejszymi instrukcjami przez wykwalifikowany personel. Niewłaściwa instalacja może spowodować szkody w stosunku do osób, zwierząt lub mienia.

Zabudowa

Aby zapewnić prawidłowe działanie urządzenia, mebel musi posiadać odpowiednie właściwości:

• blat musi być wykonany z materiału odpornego na ciepło, na temperaturę około 100°C - i na wilgoć:
• jeżeli płyta grzejna ma być zainstalowana na piecu, musi on posiadać system chłodzenia z wentylacją wymuszoną;
• należy unikać instalowania płyty grzejnej na zmywarce: w przypadku takiej konieczności, umieścić pomiędzy dwoma urządzeniami szczelny element oddzielający;
• w zależności od płyty grzejnej, jaka ma być zainstalowana (patrz rysunki), wewnętrzna część mebla powinna mieć następujące wymiary:

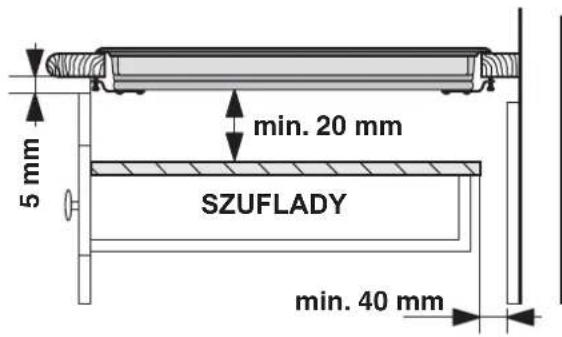

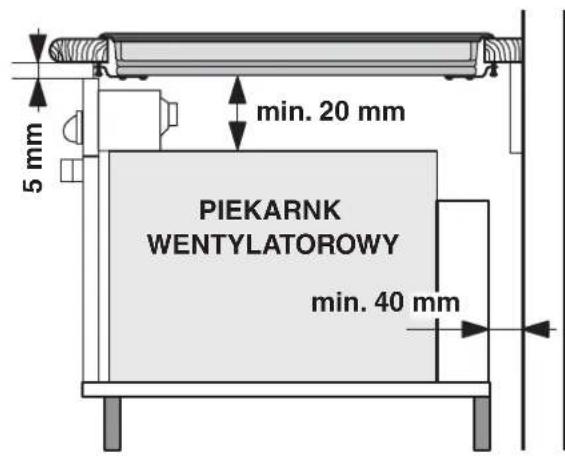

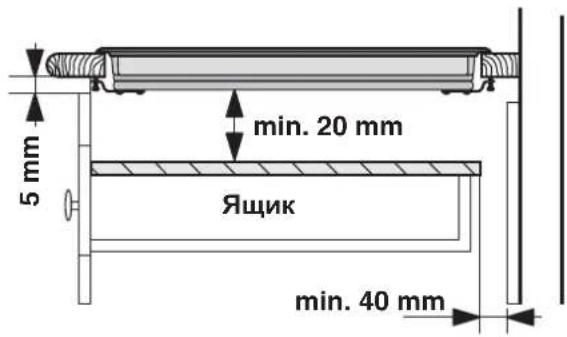

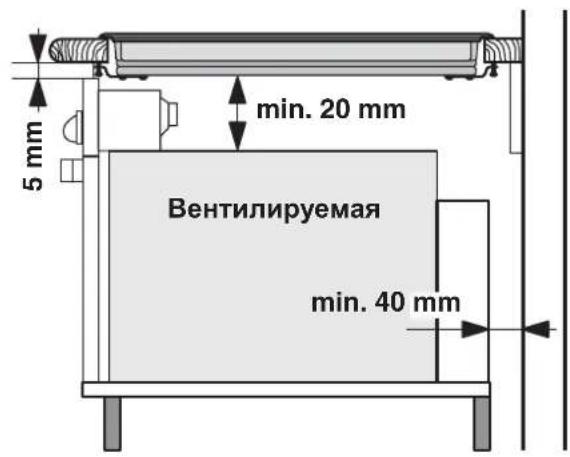

Obieg powietrza

Aby umożliwić właściwy obieg powietrza i aby uniknąć przegrzania powierzchni wokół urządzenia, płyta grzejna powinna być umieszczona:

w odległości co najmniej 40 mm od tylnej ściany lub; - w taki sposób, aby zachować odległość minimum 20 mm pomiędzy przestrzenią do zabudowy a znajdującym się pod nią meblem. - Meble znajdujące się obok, a których wysokość przekracza wysokość płyty roboczej, powinny zostać odsunięte przynajmniej na 600 mm od krawędzi płyty roboczej.

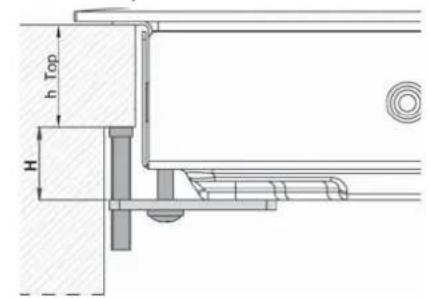

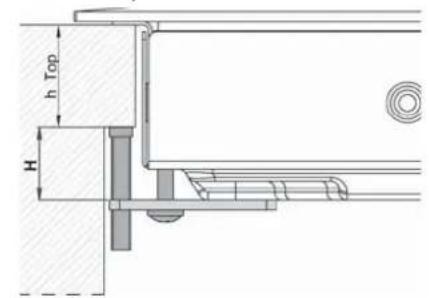

Mocowanie

Urządzenie powinno być zainstalowane na idealnie płaskim blacie.

Ewentualne odkształcenia, spowodowane nieprawidłowym zamocowaniem, mogą być przyczyną zmiany właściwości urządzenia i, w konsekwencji, wpływać niekorzystnie na ich pracę.

Długość śruby regulacyjnej uchwytów mocujących należy ustawić przy ich zamontowaniu, na podstawie grubości blatu:

• grubość 30 mm: śruba 17,5 mm;
• grubość 40 mm: śruba 7,5 mm.

W celu zamocowania urządzenia należy wykonać następujące czynności:

1. Przy pomocy krótkich śrub bez łba przykręcić 4 sprężyny centrujące do otworów umieszczonych w środkowej części każdego boku płyty;
2. umieścić płytę grzejną w meblu, wyśrodkować ją i wywrzeć odpowiedni nacisk na cały jej obwód, tak aby płyta dobrze przylegała do blatu.
3. w przypadku płyt z profilami bocznymi: po zainstalowaniu płyty grzejnej w meblu umieścić 4 uchwyty mocujące (każdy ze sworzniem) na dolnym obwodzie płyty grzejnej i przykręcić je długimi śrubami z łbem w taki sposób, aby szkło przylegało do blatu.

! Śruby sprężyn centrujących muszą pozostać dostępne. ! Zgodnie z normami bezpieczeństwa, po zabudowaniu urządzenia nie powinien być możliwy kontakt z ich elementami elektrycznymi. ! Wszystkie części, które stanowią zabezpieczenie, powinny być zamocowane w taki sposób, aby nie można było ich zdjąć bez użycia narzędzia.

Podłączenie do sieci elektrycznej

! Podłączenie do sieci elektrycznej płyty grzejnej oraz ewentualnego pieca do zabudowy powinno być wykonane oddzielnie, zarówno ze względów bezpieczeństwa elektrycznego, jak i dla ułatwienia czynności związanych z wymontowaniem pieca.

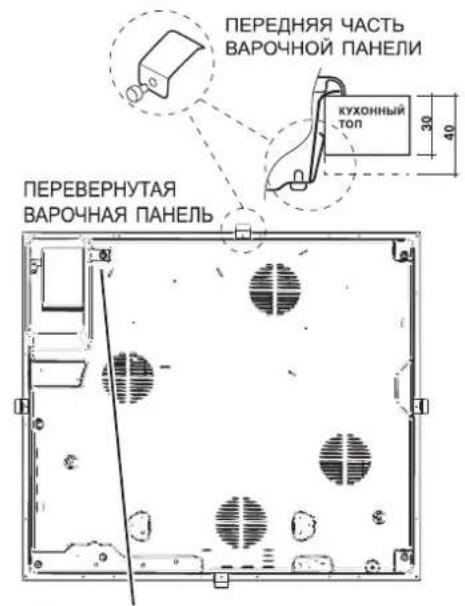

Skrzynka zaciskowa

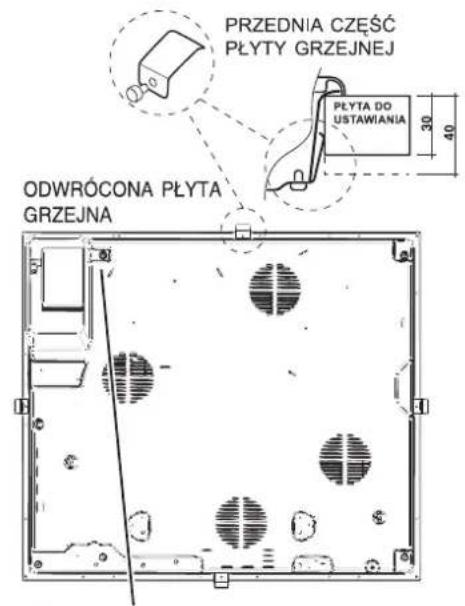

W dolnej części urządzenia znajduje się puszka umożliwiająca podłączenia różnych typów zasilania elektrycznego (rysunek jest przykładowy i może się różnić od zakupionego modelu).

ODWROCONA

PŁYTA GRZEJNA

Podłączenie jednofazowe

Płyta jest wyposażona w kabel zasilający przygotowany do podłączenia. Należy połączyć przewody zgodnie z tabelą i rysunkami umieszczonymi poniżej:

Typowe napiecie i czestotliwość sieci	Kabel elektryczny	Polaczenia przyzewodów
220-240V 1+N ~ 50/60 Hz	N L	#: zóty/zielony; N: 2 przewody niebieskie razem L: brażowy razem z czarnym

Inne typy podłączeń

Jeśli instalacja elektryczna posiada jedną z następujących cech:

Typowe napięcie i częstotliwość sieci

• 400V - 2+N ~ 50/60 Hz 220-240V3~50/60Hz
• 400V - 2+2N ~ 50/60 Hz

Oddzielić kable i połączyć przewody zgodnie z tabelą i rysunkami umieszczonymi poniżej:

Typowe naplacie i czestotliwość sieci	Kabel elektryczny Pol	aczenia przygodów
400V - 2+N ~ 50/60 Hz		: zóty/zielony; N: 2\ przewody niedieskie\ razem L1: czarny\ L2: brazowy
220-240V 3 ~ 50/60Hz
400V - 2+N ~ 50/60 Hz		: zóty/zielony; N1:\ niebieski\ N2: niedieski\ L1: czarny\ L2: brazowy

Jeśli instalacja elektryczna posiada jedną z następujących cech:

Typowe napięcie i częstotliwość sieci

• 400V 3 - N ~ 50/60 Hz

należy wykonać następujące czynności:

Ewentualny kabel znajdujący się w wyposażeniu urządzenia nie nadaje się do tego typu instalacji.

1. Należy zastosować kabel zasilający typu H05RR-F lub o wyższych właściwościach, posiadający odpowiednie wymiary (przekrój kabla: 2,5 mm²).
2. Przy pomocy śrubokręta podważyć zatrzaski pokrywy skrzynki zaciskowej i otworzyć ją (patrz rysunek Skrzynka zaciskowa).
3. Odkręcić śrubę zacisku kabla oraz śruby zacisków odpowiadających danemu typowi podłączenia i zainstalować śruby łączące w kształcie U zgodnie z tabelą i z rysunkami znajdującymi się poniżej:

1. Ułożyć przewód zgodnie z tabelą i z rysunkami znajdującymi się poniżej i wykonać podłączenia całkowicie dokręcając wszystkie śruby zacisków.

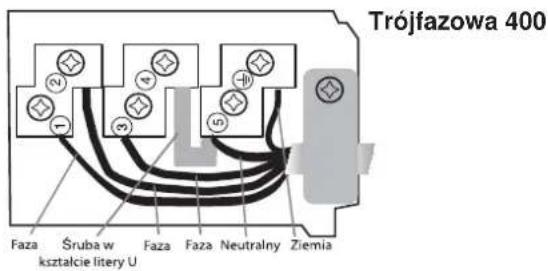

Typowe napiecie i czestotiwość sieci	Polączenia elektryczne					Skrzynka zaciskowa
400V 3-N ~ 50/60 Hz	1 L1	2 L2	3 L3	4 N	5	Trójfazowa 400

1. Zamocować kabel zasilający w odpowiednim zacisku i zamknąć pokrywę.

Podłączenie kabla zasilającego do sieci

W przypadku bezpośredniego podłączenia do sieci pomiędzy urządzeniem a siecią, należy zainstalować wyłącznik wielobiegunowy z minimalnym otwarciem między stykami wynoszącym 3 mm.

Instalator odpowiada za prawidłowe wykonanie podłączenia elektrycznego i za zachowanie norm bezpieczeństwa.

Przed podłączeniem urządzenia, należy się upewnić czy:

• gniazdko posiada uziemienie i jest zgodne z obowiązującymi przepisami;
• gniazdko jest w stanie wytrzymać maksymalne obciążenia mocy urządzenia wskazane na tabliczce znamionowej płyty;
• napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej;
• gniazdko jest kompatybilne z wtyczką urządzenia. Jeśli gniazdko nie jest kompatybilne, należy wymienić gniazdko lub wtyczkę; nie stosować przedłużaczy ani rozgałęziaczy.

Po zainstalowaniu urządzenia kabel elektryczny i gniazdko prądu powinny być łatwo dostępne.

Kabel nie powinien być pognieciony ani przygnieciony.

Kabel elektryczny musi być okresowo sprawdzany i wymieniany wyłącznie przez autoryzowany personel techniczny.

W przypadku nieprzestrzegania tych zasad producent nie ponosi żadnej odpowiedzialności.

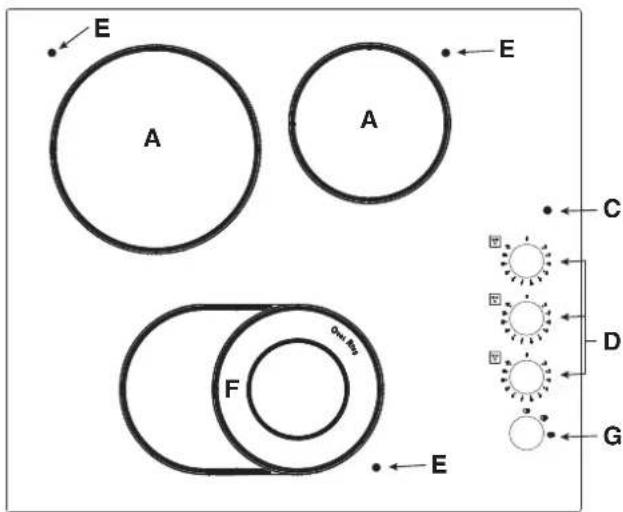

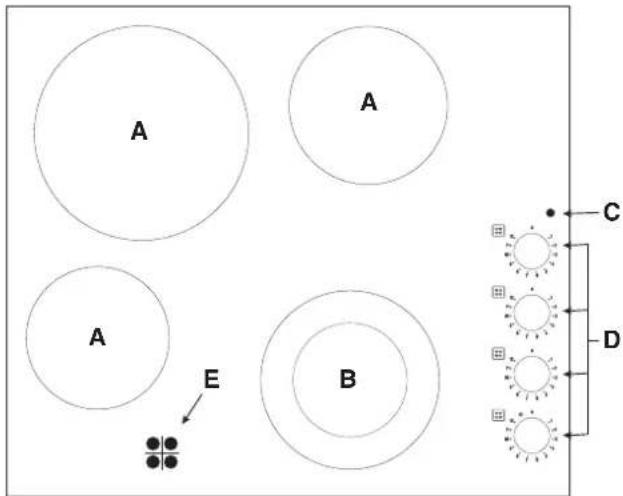

Włączanie płyty ze szklanej ceramiki

Strefy do tradycyjnego gotowania

Tradycyjne elementy (A) złożone są z okrągłych oporników i stają się czerwone już po kilkudziesięciu sekundach po ich włączeniu.

Każde pole grzejne posiada pokrętło (D) do wyboru jednej z 12 możliwych temperatur, od wartości minimalnej oznaczonej jako 1 do maksymalnej, oznaczonej jako 12.

Rozszerzalne pola grzejne*

Pola rozszerzalne (B i F) rozpoznawalne są tym, że posiadają podwójną przestrzeń rozgrzewającą się. Można włączyć tylko pole podstawowe lub obydwa.

Pokrętło (D) służy do wyboru jednej mocy, a dostępne są dwie, i każda może być ustawiona na poziomie od minimum 1 do maksimum 12:

• Kręcąc pokrętłem w kierunku zegarowym od 1 do 12 ustawia się poziom coraz niższy.

* Znajduje się tylko w niektórych modelach.

• Przekręcając pokrętło do końca (odczuwalny przy tym lekki zaskok) ustawia się moc maksymalną, którą można nastawić również w granicach od 12 do 1, kręcąc pokrętłem w kierunku przeciwnym. Aby przywrócić wartość minimalną mocy, należy ustawić pokrętło w pozycji 0.

W wypadku pól z podwójną powierzchnią grzejną pierwsza część skali służy do włączenia mniejszego pola (wewnętrznego). Aby włączyć obydwa pola (wewnętrzne i zewnętrzne), należy ustawić pokrętło na końcu skali (⊙) i wybrać jeden z dostępnych poziomów mocy od 12 do 1.

Rozszerzalne owalne pola grzejne*

• Pokrętłem (D) ustawić żądaną moc na wartości minimalnej 1 na każdej do maksymalnie 12; Ustawić pokrętło (G) na symbolach:

a. aby używać pole grzejne wewnętrzne najmniejsze. b. aby używać kółko grzejne. c. aby używać całe owalne pole grzejne.

Zalecane moce do poszczególnych rodzajów pieczenia:

Kontrolka pracy (C)

Świeci się, gdy włączone zostanie jedno z pól grzejnych.

Kontrolka pól ciepłych po wyłączeniu (E)

Wskazuje, że jedno lub więcej pól grzejnych ma temperaturę powyżej 60°C nawet po wyłączeniu stref gotowania. Niektóre typy zaopatrzone są w 4 kontrolki ciepła, jedną na każdą strefę gotowania.

Poz.	Płyta grzejna
0	Wymiarczona
1	Rozpuszczanie masła, czekolady
2	Podgrzewanie płynów
3
4	Do kremów i sosów
5
6	Gotowanie w temperaturze wrzenia
7
8	Pieczenie
9
10	Do duzych kawalców mięsa
11
12	Smażenie

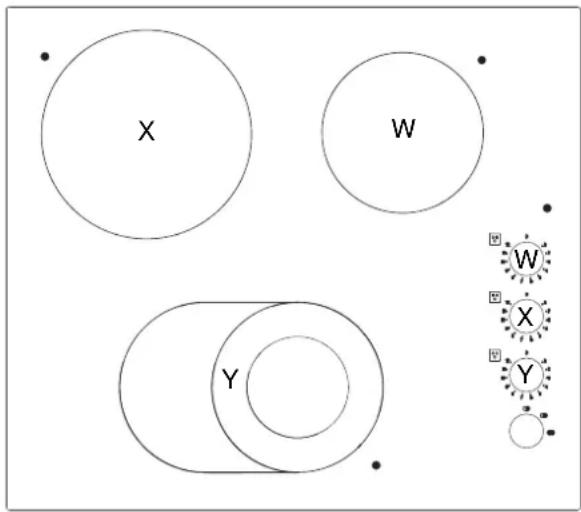

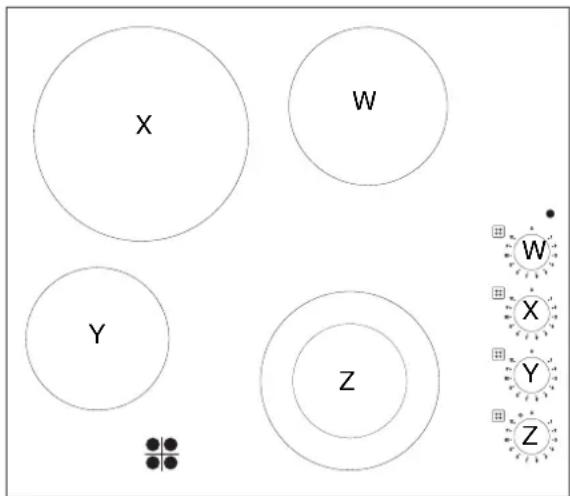

Schemat sterowania polami grzejnymi

• Znajduje się tylko w niektórych modelach.

Zalecenia i środki ostrożności

PL

Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi normami bezpieczeństwa. Poniższe ostrzeżenia dotyczą zasad bezpieczeństwa i należy je uważnie przeczytać.

Praktyczne porady dotyczące użytkowania urządzenia

Ponadto, aby uzyskać jak najlepsze wyniki użytkowania płyty grzejnej:

• Stosować garnki z płaskim dnem i znacznej grubości, aby mieć pewność, że dokładnie przylegają do pola grzejnego.

• Stosować garnki o średnicy wystarczającej do całkowitego przykrycia pola grzejnego, tak aby zapewnić wykorzystanie całego ciepła.

• Upewnić się, że dno garnka jest zawsze dokładnie osuszone i czyste, aby zagwarantować dokładne przyleganie i długotrwałość użytkowania zarówno pól grzejnych, jak i garnków.
• Unikać stosowania tych samych garnków co używane na palnikach gazowych: skupienie ciepła w przypadku palników gazowych może odkształcić dno garnka, przez co

Niniejsze urządzenie jest zgodne z następującymi dyrektywami unijnymi:

- 2006/95/EWG z 12/12/06 (Niskie napięcie) wraz z późniejszymi zmianami - 2004/108/EWG z 15/12/04 (Kompatybilność elektromagnetyczna) wraz z późniejszymi zmianami - 93/68/EWG z 22/07/93 wraz z późniejszymi zmianami.

Ogólne zasady bezpieczeństwa

! Sprawdzać, czy wlot powietrza przez kratkę wentylatora nigdy nie jest zatkany. Zabudowana płyta grzejna wymaga dobrego obiegu powietrza dla zapewnienia chłodzenia elementów elektronicznych.

• Niniejsze urządzenie przeznaczone jest do użytku domowego.
• Nie należy instalować urządzenia na zewnątrz, nawet w zadaszonym miejscu, ponieważ wystawienie go na działanie deszczu i burz jest bardzo niebezpieczne.
• Nie dotykać urządzenia stojąc przy nim boso lub mając mokre albo wilgotne ręce bądź stopy.
• Urządzenie służy do gotowania potraw i powinno być używane jedynie przez osoby dorosłe, zgodnie ze wskazówkami zawartymi w niniejszej instrukcji. Nie używać płyty w funkcji półki lub deski do krojenia.
• Płyta szklano-ceramiczna jest odporna na uderzenia, może jednak ulec uszkodzeniu (lub ewentualnie pęknięciu), jeśli zostanie uderzona ostrym przedmiotem, np. jakimś narzędziem. W takim przypadku należy natychmiast odłączyć urządzenie od zasilania elektrycznego i wezwać Serwis Techniczny.
• Należy uważać, aby przewody zasilające pozostałe domowe urządzenia elektryczne nie stykały się z rozgrzanymi elementami płyty grzejnej.
• Nie należy zapominać, że temperatura pól grzejnych pozostaje wysoka przez co najmniej trzydzieści minut po ich wyłączeniu. Ciepło szczątkowe jest również sygnalizowane przez odpowiedni wskaźnik (patrz Uruchomienie i użytkowanie).
• Utrzymywać w odpowiedniej odległości od płyty grzejnej każdy przedmiot, który może się stopić, np. przedmioty plastikowe, aluminiowe lub produkty z dużą zawartością cukru. Szczególnie uważać na wszelkie opakowania i taśmy plastikowe lub aluminiowe: ich pozostawienie na jeszcze gorących lub ciepłych powierzchniach może spowodować poważne uszkodzenia płyty.
• Należy się upewnić, czy uchwyty garnków są zawsze zwrócone w kierunku wewnętrznej części płyty grzejnej, aby uniknąć ich przypadkowego potrącenia.
• Nie wyciągać wtyczki z gniazdka ciągnąc za kabel - należy trzymać za wtyczkę.
• Nie czyścić urządzenia ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.
• Nie jest przewidziane, aby urządzenie było używane przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych lub umysłowych, przez osoby bez znajomości urządzenia, chyba że pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo, jak również przez osoby, które zostały zapoznane z wstępnymi instrukcjami dotyczącymi użytkowania urządzenia.
• Nie dopuścić, aby dzieci bawiły się urządzeniem.
• Jeśli są, nie patrzeć długo na gorące pole halogenowe.

Utylizacja

• Utylizacja opakowania: należy stosować się do lokalnych przepisów, dzięki temu opakowania mogą zostać poddane recyklingowi.
• Dyrektywa europejska 2002/96/WE w sprawie zużytego sprzętu elektrycznego oraz elektronicznego (RAEE) przewiduje, że domowe urządzenia elektryczne nie mogą podlegać zwykłemu cyklowi utylizacji stałych odpadów miejskich. Zużyte urządzenia powinny być zbierane oddzielnie w celu zoptymalizowania stopnia odzysku i recyklingu materiałów, które zawierają, oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza umieszczony na wszystkich produktach przypomina o obowiązku selektywnego gromadzenia tych odpadów.

W celu uzyskania bliższych informacji dotyczących prawidłowego złomowania sprzętu domowego, użytkownicy mogą się zwrócić do właściwych służb miejskich lub do sprzedawców, u których dokonali zakupu.

Konserwacja i utrzymanie

Odlaczenie pradu elektrycznego

Przed każdą czynnością należy odłączyć urządzenie od sieci zasilania elektrycznego.

Mycie urządzenia

! Unikać stosowania środków czyszczących o właściwościach ściernych lub korozyjnych, takich jak produkty w sprayu do barbecue i piecyków, odplamiacze i środki przeciwrdzewne, detergenty w proszku oraz gąbki z powierzchnią ścierającą: mogą one w sposób nieodwracalny zarysować powierzchnię. ! Do czyszczenia urządzenia nigdy nie należy używać oczyszczaczy parowych lub wysokociśnieniowych. - W ramach zwykłej konserwacji wystarczy przemywać płytę wilgotną gąbką i osuszać ją papierowym ręcznikiem kuchennym. - Jeśli płyta jest szczególnie silnie zabrudzona, wyczyścić ją przy pomocy odpowiedniego produktu do czyszczenia powierzchni szklano-ceramicznych, spłukać i osuszyć. - W celu eliminacji najtrudniejszych do usunięcia zanieczyszczeń posługiwać się odpowiednią skrobaczką. Usuwać zanieczyszczenia zaraz jak tylko jest to możliwe, nie czekając aż urządzenie ostygnie, tak aby resztki żywności nie stwardniały. Znakomite wyniki można uzyskać stosując gąbkę drucianą ze stali nierdzewnej - specjalną do szklano-ceramicznych płyt grzejnych - nasączoną wodą i mydłem. - Jeśli na płycie grzejnej stopią się przypadkowo przedmioty lub materiały, takie jak plastik albo cukier, należy je usunąć przy pomocy skrobaczki, dopóki powierzchnia jest jeszcze ciepła. - Po oczyszczeniu płyta powinna zostać pokryta odpowiednim

produktem do konserwacji: cienka niewidoczna warstwa chroni powierzchnię w przypadku wykipienia potraw podczas gotowania. Zaleca się wykonywanie tych czynności, gdy urządzenie jest letnie lub zimne.

• Należy pamiętać, aby zawsze spłukać płytę czystą wodą i dokładnie ją osuszyć: resztki produktów mogłyby bowiem przykleić się do jej powierzchni podczas następnego gotowania.

Rama ze stali nierdzewnej (tylko w modelach z ramką)

Na stali nierdzewnej mogą powstać plamy w przypadku pozostawienia na jej powierzchni przez dłuższy czas bardzo twardej wody lub w przypadku stosowania środków czystości zawierających fosfor.

Zaleca się obficie spłukać i dokładnie osuszyć płytę po umyciu. W przypadku rozlania wody, należy ją jak najszybciej dokładnie wytrzeć.

! Niektóre płyty grzejne mają ramkę aluminiową, która jest podobna do ramki ze stali nierdzewnej. Nie należy stosować produktów do mycia i odtłuszczania innych niż przeznaczone do aluminium.

Demontaż płyty

W razie konieczności zdemontowania płyty grzejnej:

1. odkręcić śruby, przy pomocy których sprężyny centrujące są przymocowane do boków płyty;
2. poluzować śruby uchwytów mocujących w rogach; 3. wyjąć płytę grzejną z mebla. ! Odradza się ingerencję w wewnętrzne mechanizmy urządzenia z zamiarem dokonania naprawy. W przypadku awarii skontaktować się z Serwisem.

Opis techniczny modeli

W tych tabelach podane są, kolejno dla każdego modelu, wartości pochłanianej energii, typ elementu grzejnego oraz średnica każdego pola grzejnego.

Plyty grzejne	KEM 645 D C KEM 645 D X		KEM 646 D C
Pola grzejne Moc (w W)		Srednica (w mm) Moc (w W)		Srednica (w mm)
Tyline lewe	A 2500 210	A 2500 210
Tyline prawe	H 1400 160	H 1400 160
Przednie lewe	H 1200 145	A 1200 145
Przednie prawe	HD 1700/700 180	D/120 HD 1700/700 180	D/120
Moc calkowita	6800		6800
Plyty grzejne	KRM 640 C KRM 640 X		KRM 641 D X
Pola grzejne Moc (w W)		Srednica (w mm) Moc (w W)		Srednica (w mm)
Tyline lewe	H 2300 210	HD 2200/1000 210/140
Tyline prawe	H 1400 160	H 1400 160
Przednie lewe	H 1200 145	H 1200 145
Przednie prawe	H 1800 180	H 1800 180
Moc calkowita	6700		6600

Plyty grzejne	KRM 630 C
Pola grzejne Moc (w W)		Srednica (w mm)
Tyline lewe	H 2500 210
Tyline prawe	H 1400 160
Przednie Srodkowe	HO 2400/1600/600	170x260
Moc calkowita	6300

Legenda:

H = hilight pojedyncze HD = hilight podwójne HO = hilight owalne A = halogenowe pojedyncze

RS

Prosimy zachować tę instrukcję do późniejszych konsultacji. W przypadku sprzedaży, przekazania lub przy przeprowadzce na nowe miejsce zamieszkania należy sprawdzić, aby instrukcja pozostała wraz z urządzeniem, aby nowy właściciel mógł zapoznać się z zasadami eksploatacji i odpowiednimi ostrzeżeniami. Uważnie przeczytaj instrukcję: zawiera ona istotne informacje dotyczące montażu, eksploatacji i bezpieczeństwa.

Położenie

Nie pozwalaj dzieciom bawić się z materiałami opakowaniowymi. Opakowanie powinno być zniszczone zgodnie z zasadami zbiórki odpadów (patrz Ostrzeżenia i zalecenia). 1 Montaż urządzenia powinien być przeprowadzony zgodnie z danymi zawartymi w instrukcji przez wykwalifikowanych specjalistów. Nieprawidłowy montaż urządzenia może stać się przyczyną uszkodzenia mienia oraz wyrządzić szkodę ludziom i zwierzętom domowym.

Montaż w zabudowie

Aby zapewnić prawidłowe funkcjonowanie urządzenia, szafka kuchenna musi mieć odpowiednie cechy:

Powierzchnia blatu kuchennego powinna być wykonana z materiału odpornego na temperaturę około 100°C. Jeśli płyta grzewcza jest instalowana nad szafką z piekarnikiem, powinna być wyposażona w system chłodzenia z wentylacją wymuszoną. Nie zaleca się instalowania płyty grzewczej nad zmywarkami: w razie konieczności należy umieścić między płytą grzewczą a zmywarką hermetyczną przegrodę; w zależności od modelu płyty, którą instalujesz (patrz schematy), wymiary otworu w module kuchennym powinny być następujące:

Wentylacja

Aby zapewnić właściwą wentylację i uniknąć

przegrzania sąsiednich powierzchni, płyta grzewcza powinna być zainstalowana:

W odległości co najmniej 40 mm od tylnej ścianki: między płytą a

umieszczonym poniżej elementem kuchennym powinna być zachowana odległość nie mniejsza niż 20 mm. Elementy kuchenne umieszczone obok płyty, których wysokość przekracza poziom płyty, powinny znajdować się w odległości nie mniejszej niż 600 mm od krawędzi płyty.

Kręcenie
