INSTRUKCJA OBSŁUGI H6GMH6AF C PL HOTPOINT

Instrukcja obsługi,1

Opis urządzenia-Widok ogólny,2

Opis urządzenia-Panel sterowania,3

Instalacja,4

Uruchomienie i użytkowanie,8

Użytkowanie piekarnika,9

Zalecenia i środki ostrożności,14

Konserwacja i utrzymanie,15

Serwis Techniczny,15

LT

LietuviuLietuviu

Opis urządzenia Widok ogólny

1. Palnik gazowy
2. Ruszta płyty podpalnikowej
   3.Panel kontrolny
   4.Półka ruszt
   5.Półka brytfanna
   6.Nóżki regulowane
3. Płyta podpalnikowa
   8.Prowadnice półek
   9.pozycja 5
   10.pozycja 4
   11.pozycja 3
   12.pozycja 2
   13.pozycja 1
   14.Szklana pokrywa

Opis urządzenia Panel kontrolny

1. Programator elektroniczny
   2.Przycisk MINUTNIKA
2. Przycisk CZASU PIECZENIA
   4.Przycisk KOŃCA CZASU PIECZENIA
   5.Pokrętło TERMOSTATU
3. Pokrętło PROGRAMÓW PIEKARNIKA
4. Lampka kontrolna TERMOSTATU
5. Pokrętło PALNIKÓW PŁYTY GRZEJNEJ

lerîces apraksts Vispariga informacija

1. ELEKTRONISKAIS GATAVOŠANAS PROGRAMMĚTĀJS
   2.TAIMERA poga
2. GATAVOŠANAS LAIKA poga
3. GATAVOŠANAS BEIGU LAIKA poga
   5.TERMOSTATA slēdzis
   6.TERMOSTATA indikatora gaisma
   7.SELEKTORA slēdzis
4. DEGLA vadības slēdzi

Prietaiso apradymas Valdymo pultas

1. Elektroninč virimo programa
   2.LAIKMAČIO mygtukas
   3.VIRIMO LAIKO mygtukas
   4.VIRIMO PABAIGOS LAIKO mygtukas
   5.TERMOSTATO rankenčlč
   6.PARINKIMO rankenčič
   7.Indikacinč TERMOSTATO lemputč
   8.Kaitlentčs dujř degikilř valdymo rankenčlčs

! Przed przystąpieniem do użytkowania urządzenia, należy starannie zapoznać się z podręcznikiem użytkownika. Zawiera on ważne zalecenia dotyczące bezpieczeństwa instalacji, obsługi oraz konserwacji kuchenki. Podręcznik należy zachować do późniejszego użytku.

! Instrukcję należy zachować na przyszłość. Instrukcja musi być dołączona do urządzenia w przypadku sprzedaży, przekazywania innym osobom lub przeprowadzki.

! Poniższe instrukcje przeznaczone są dla wykwalifikowanego specjalisty instalującego urządzenie. Instrukcje te mają na celu zapewnienie możliwe najbardziej profesjonalnego i doświadczonego wykonania czynności związanych z instalacją i konserwacją urządzenia.

! Wszelkie prace regulacyjne lub konserwacyjne należy przeprowadzać po odłączeniu kuchenki od zasilania.

Wentylacja pomieszczenia Wymagania dla pomieszczeń kuchennych

Przed przystąpieniem do instalowania kuchni gazowej w pomieszczeniu kuchennym itp., należy upewnić się, czy spełnia ono stawiane mu wymagania. Podstawa prawna, w oparciu, o którą oceniamy przydatność pomieszczenia do zainstalowania w nim kuchni gazowej, jest Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14 grudnia 1994 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, będące aktem wykonawczym do Prawa budowlanego (Dz.U. nr 75 z dnia 16-12-2002 poz. 690).

Ważne: niniejsze urządzenie może być instalowane i wykorzystywane wyłącznie w pomieszczeniach z trwałą wentylacją, zgodnie z obowiązującymi przepisami

Pomieszczenie powinno umożliwiać dopływ powietrza, które niezbędne jest do właściwego spalania gazu. Dopływ powietrza powinien być nie mniejszy niż 2 m³/h na jeden kW mocy palników. Powietrze może być dostarczane w wyniku bezpośredniego przepływu z zewnątrz przez kanał o przekroju, co najmniej 100 cm², którego konstrukcja musi uniemożliwiać przypadkowe zablokowanie (Rysunek A). Otwór ten należy powiększyć o 100%, jeżeli instalacja kominowa nie została wyposażona w urządzenie bezpieczeństwa, wykrywające ogień. Ewentualnie dopływ powietrza może odbywać się pośrednio z sąsiednich pomieszczeń, które wyposażone są w kanały wentylacyjne wychodzące na zewnątrz, spełniające wymagania dla kanałów opisane powyżej. Wszystko to przy założeniu, że sąsiednie pomieszczenia nie są pomieszczeniami wspólnymi, sypialniami ani nie występuje w nich zagrożenie pożarowe (Rysunek B).

! Jeśli kuchnia jest wykorzystywana intensywnie I długo, to może okazać się konieczne otworzenie okna dla poprawienia wentylacji.

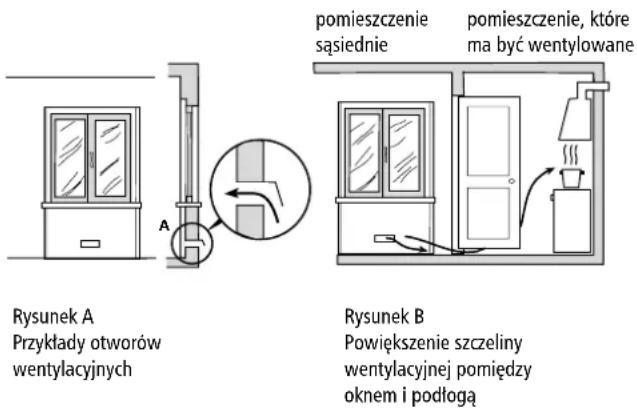

Rysunek A Przykłady otworów wentylacyjnych A pomieszczenie sąsiednie pomieszczenie, które ma być wentylowane Rysunek B Powiększenie szczeliny wentylacyjnej pomiędzy oknem i podłogą

Odprowadzanie spalin

Pomieszczenie, w którym ma być zainstalowana kuchnia powinno być wyposażone w system wentylacji odprowadzający na zewnątrz spaliny powstające podczas spalania. Instalacja ta powinna składać się z okapu lub wentylatora elektrycznego, który włącza się automatycznie za każdym razem, gdy uruchamiana jest kuchnia.

komin lub rozgałęziony kanał dymowy

bezpośrednio na zewnątrz (w przypadku kuchenek)

! Gaz płynny jest cięższy od powietrza i w związku z tym ma tendencje do gromadzenia się na dolnych poziomach. Pokoje, w których zainstalowano butle z gazem płynnym, powinny być wyposażone w kanały wentylacyjne wyprowadzone z pomieszczenia na zewnątrz, umożliwiające wydostawanie się gazu w przypadku nieszczelności. Z tego samego powodu butle z gazem, zarówno puste jak i częściowo napełnione, nie powinny być ani instalowane, ani przechowywane w pomieszczeniach usytuowanych pod powierzchnią ziemi (piwnice, itp.). Dobra praktyką jest przechowywanie w pomieszczeniu kuchennym jedynie tego zbiornika, który jest aktualnie wykorzystywany, pod warunkiem, że nie znajduje się on zbyt blisko źródeł ciepła (piecyki, kominki, piekarniki, itp.), które mogłyby zwiększyć temperaturę we wnętrzu zbiornika powyżej 50°C.

Ustawianie i poziomowanie kuchni

Kuchnia gazowa pod względem ochrony przed przegrzaniem otaczających powierzchni jest przyrządem klasy X i jako taka może być zabudowana w ciągu meblowym tylko do wysokości płyty roboczej tj. 850 mm od posadzki. Zabudowa powyżej tego poziomu jest zabroniona.

Uwaga: Kuchnia w klasie X nie może być zabudowana wysokim meblem. Jednak w każdym przypadku meble do zabudowy muszą mieć okładzinę oraz klej do jej przyklejenia odporny na temperaturę 100°C. Niespełnienie tego warunku może spowodować zdeformowanie powierzchni lub odklejenia okładziny. Jeżeli nie mamy pewności, co do odporności termicznej mebli, kuchnię należy zabudować meblami zachowując odstęp ok. 2 cm.

! Ściana znajdująca się za kuchnią powinna być uodporniona na wysokie temperatury. Podczas korzystania z kuchni, jej tylna ściana może rozgrzać się do temperatury około 90°C.

Właściwa instalacja kuchni wymaga uwzględnienia poniższych kwestii:

• Kuchnię można zainstalować w kuchni, kuchnio-jadalni lub pokoju spełniającym warunki techniczne wynikające z przytoczonych przepisów; nie wolno jej instalować w łazienice ani w pomieszczeniu z prysznicem.
• Meble znajdujące się obok kuchni, które wystają powyżej powierzchni kuchni, powinny znajdować się w odległości, co najmniej 200 mm od krawędzi płyty z palnikami.

HOOD Min. 600 mm. Min. 420 mm. Min. 420 mm. Min. 650 mm. will hood min. 700 mm. attachment hood

- Szafki sąsiadujące z okapem powinny znajdować się w odległości, co najmniej 420 mm od powierzchni kuchni. Minimalna odległość nad poziomem palników, w jakiej mogą być mocowane elementy umeblowania kuchni wykonane z materiałów niezabezpieczonych termicznie wynosi 700 mm.

• Nie stosować zasłon z tyłu kuchni i w odległości nie mniejszej niż 200 mm od jej boków.
• Okapy należy montować zgodnie z instrukcjami podanymi w dołączonych do nich instrukcjach obsługi, ale nie niżej niż 650 mm.

Kuchnia ma następującą techniczną specyfikację:

Kat. II2ELs3B/P

Klasa 1

Kuchenka wyposażona jest w nóżki o zmiennej wysokości umożliwiające odpowiednie wypoziomowanie urządzenia. Jeśli jest to konieczne należy wkręcić lub wykręcić nóżki znajdujące się w narożnikach podstawy kuchenki aż do uzyskania właściwego wypoziomowania.

Montaż nóżek (niektóre modele)

Przyrząd do montowania nóżek w podstawie kuchni

Podłączenie do instalacji elektrycznej

Kuchenki, które wyposażone są w trójbiegunowy kabel zasilający przystosowane są do zasilania prądem zmiennym o parametrach podanych na tabliczce znamionowej (umieszczonej we wnęce pod piekarnikiem).

Uwaga: Do zasilania kuchni nie należy stosować transformatorów, przejściówek ani boczników, gdyż mogą się one nadmiernie nagrzewać lub zapalić.

Na kablu zasilającym należy zamontować standardową wtyczkę, odpowiadającą maksymalnemu obciążeniu, które podano na tabliczce znamionowej. Ewentualnie, podłączyć urządzenie bezpośrednio do instalacji elektrycznej. W tym przypadku należy dodatkowo zamontować jednobiegunowy wyłącznik sieciowy o odległości styków, co najmniej 3 mm i odpowiadający obowiązującym przepisom bezpieczeństwa (przewód uziemiający nie może być rozłączany przez wyłącznik). Wyłącznik ten będzie odcinał kuchenkę od zasilania. Kabel zasilający powinien być ułożony w taki sposób, aby temperatura w żadnym punkcie jego powierzchni nie mogła przekroczyć temperatury pokojowej powiększonej o 50°C.

Przed wykonaniem połączenia należy sprawdzić czy:

• Urządzenie posiada obwód ochronny i wtyczkę zgodną z obowiązującymi przepisami.
• Bezpiecznik oraz instalacja elektryczna wytrzymają obciążenie kuchenki.
• Instalacja elektryczna wyposażona jest w skuteczny system uziemiający spełniający wymagania aktualnych standardów i przepisów.

! Wtyczka lub wyłącznik sieciowy muszą być łatwo dostępne po zainstalowaniu kuchenki.
! Przewód zasilający nie może być zagięty lub przygnieciony.
! Przewód zasilający musi być regularnie sprawdzany i w razie usterki wymieniony przez autoryzowanego technika.
! Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody wynikłe z niewłaściwego zainstalowania urządzenia.

Podłączenie gazu do kuchni

Uwaga: Czynność ta może być wykonana jedynie przez technika z odpowiednimi uprawnieniami, autoryzowanego przez producenta.

Podłączyć kuchnię do butli gazowej lub rury instalacji gazowej, przestrzegając obowiązujących przepisów, wyłącznie po uprzednim ustaleniu, czy kuchnia może być zasilana gazem występującym w danej instalacji. Jeśli jest inaczej, należy wy-

konać zalecania podane w części „Dostosowywanie kuchenki do różnych rodzajów gazów”. Niektóre modele kuchenki umożliwiają podłączenie instalacji gazowej z lewej lub prawej strony kuchenki – aby zmienić stronę zasilania należy zamienić położenie uchwytu węża i korka zamykającego oraz wymienić uszczelkę (dołączoną do kuchni). W przypadku podłączenia do butli z gazem płynnym należy zastosować regulator ciśnienia, spełniający obowiązujące przepisy.

Ważne: należy sprawdzić czy ciśnienie gazu w instalacji zgodne jest z zaleceniami podanymi w tabeli 1 zatytułowanej „Parametry dysz i palników”. Zapewni to bezpieczną pracę kuchni, właściwe zużycie gazu oraz przedłuży czas bezawaryjnej pracy kuchni.

Podłączenie do sztywnej instalacji rurowej (miedzianej lub stalowej)

Podłączenie do instalacji gazowej powinno być wykonane w taki sposób, który nie wywołuje naprężeń w żadnym punkcie instalacji ani na żadnej części urządzenia.

Urządzenie wyposażone jest w regulowaną złączkę w kształcie litery "L" oraz uszczelkę, które umożliwiają podłączenie do instalacji gazowej. Jeżeli zajdzie potrzeba przekręcenia złączki to wymagana będzie również wymiana uszczelki (dołączonej do urządzenia).

Złącze doprowadzające gaz do kuchenki to męski cylinder z gwintem 1/2.

Podłączenie do elastycznego przewodu metalowego

Złącze doprowadzające gaz do kuchenki to złącze męskie z gwintem 1/2 do rur gazowych o przekroju okrągłym. Do podłączenia należy stosować wyłącznie rury i uszczelki odpowiadające aktualnie obowiązującym normom. Maksymalna długość przewodu elastycznego nie może przekraczać 2000 mm. Po wykonaniu połączenia należy sprawdzić czy elastyczny przewód metalowy nie styka się z żadnymi częściami ruchomymi ani czy nie jest niczym przyciśnięty.

Podłączenie wężem elastycznym

Kuchnię gazową podłączamy wężem elastycznym tylko w przypadku zasilania gazem płynnym z butli gazowej. Do podłączenia należy zastosować wąż gazowy odpowia-dający wymaganiem określonym przez krajowe normy. Jeśli kuchenka zasilana jest gazem płynnym należy zastosować regulatory ciśnienia, które spełniają krajowe przepisy techniczne. Wewnętrzna średnica węża powinna wynosić:

- 8 mm, w przypadku zasilania gazem płynnym Sprawdzić czy wąż jest ściśle dopasowany na obu końcach. Do zamocowania węża użyć standardowych zacisków, Głównymi postanowienia obowiązujących norm technicznych przewidują, że:

• wąż nie powinien w żadnym punkcie stykać się z „gorącymi” elementami kuchenki;
• wąż nie powinien być dłuższy niż 1,5 metra

• wąż nie powinien być w żadnym miejscu zgięty ani naciągnięty, na całej swojej długości nie powinien również posiadać ciasnych zakrętów ani zwiężeń

• na całej swojej długości wąż powinien być dostępny, tak, aby możliwa była kontrola jego zużycia

• w przypadku wykrycia nieszczelności wąż powinien być całkowicie wymieniony; naprawianie nieszczelnego węża jest zabronione

Punki przyłączenia Kumki zamytkujska Poliotów węta Punki przyłączenia Pozierenie węta GŁBHAŁA POZIERZCHNA Kumki zamytkujska

Sprawdzanie szczelności

Ważne: Po zakończeniu instalacji kuchenki należy sprawdzić szczelność wszystkich połączeń stosując do tego wodę z mydłem. Do sprawdzania szczelności nie wolno w żadnym wypadku stosować ognia!

Dostosowywanie kuchenki do różnych rodzajów gazów

Aby dostosować kuchenkę do gazu innego rodzaju, niż rodzaj, dla którego zaprojektowano kuchenkę (patrz naklejka na spodzie kuchenki lub na opakowaniu), należy wymienić dysze palników, zgodnie z poniższą procedurą:

1. Zdemontować kratę podpierającą garnki i wysunąć palniki z kuchenki

1. Za pomocą klucza nasadowego 7mm odkręcić dysze i wymienić je na nowe dysze, odpowiednie do gazu danego typu (patrz Tabela 1, „Parametry dysz i palników”).
2. Ponownie zmontować razem części, wykonując wyżej opisane czynności w odwrotnej kolejności

Regulacja dopływu powietrza do palnika

Palniki nie wymagają takiej regulacji.

Regulacja minimalnej wielkości płomienia

1. Ustawić zawór gazu w położeniu najmniejszego płomienia
2. Zdemontować pokrętło i przekręcić śrubę regulacyjną (znajdującą się bądź po jednej ze stron trzonka lub w jego środku). Przekręcić śrubę w kierunku zgodnym z ru-chem wskazówek zegara do położenia, w którym płomień będzie mały i stabilny.
3. Sprawdzić czy płomień nie gaśnie podczas szybkiego kręcenia zaworem
4. W przypadku niewłaściwego działania kuchenek wyposażonych w urządzenie zabezpieczające (termoelement) przy ustawieniu najmniejszego płomienia, należy zwiększyć wielkość płomienia za pomocą śruby.

! W przypadku zasilania gazem płynnym, śruba regulacyjna powinna być całkowicie wkręcona do samego końca.

Po zakończonej regulacji, należy zmienić nalepkę z opisem rodzaju gazu, do jakiego kuchnia jest przystosowana.

Jeśli ciśnienie gazu w instalacji różni się od wartości, podanych w niniejszej instrukcji, należy zastosować regulator ciśnienia.

Parametry dysz i palników

Tabela 1 (PL)			G30 (GPB)				G20 (GZ50)			G2.350 (GZ35)
Palnik	Śred nica (mm)	Moc Cieplna kW (p.c.s.*) minimal .	Moc Cieplna kW (p.c.s.*) nominal.	By-pass 1/100 (mm)	Dysza 1/100 (mm)	Przepływ * g/h	Moc Cieplna kW (p.c.s.*) nominal.	Dysza 1/100 (mm)	Przepływ * l/h	Moc Cieplna kW (p.c.s.*) nominal..	Dysza 1/100 (mm)	Przepływ * l/h
Ultrarapid (Large) (UR)	100	0,7	3,7	41	90	269	3,3	135	314	3,30	188	436
Pólszybki (sredni) (S)	75	0,4	2,2	30	69	160	1,9	104	181	1,9	140	251
Pomocniczy (mały) (A)	51	0,4	1,1	30	50	80	1,0	78	95	1,0	102	132
Ciśnienie Zasilania			29				16			10
			Nominalne (mbar)				20			13
			Maksymalne (mbar)				25			16

* przy gazie suchym 15°C 1013 mbar G20 (GZ 50) p.c.i. 37,78 Mj/m ^3 GZ350 (GZ35) p.c.i. 27,20 Mj/m ^3 G30 (GPB) p.c.i. 49,47 MJ/kg

S S UR A

H6GMH6AF C PL

Łańcuszek bezpieczeństwa

! Aby uniknąć przechylania się urządzenia (np w przypadku wejścia dziecka na drzwiczki), NALEŻY zainstsalować łańcuszek bezpieczeństwa!

Łańcuszek należy przymocować do ściany znajdującej się bezpośrednio za urządzeniem, przy pomocy wkrętu (wkręt nie jest dodawany do urządzenia), na wysokości miejsca, w którym łańcuszek przymocowany jest do urządzenia.

Wkręt powinien zostać odpowiednio dobrany, w zależności od materiału, zktórego wykonana jest ściana znajdująca się za urządzeniem. Jeśli główna wkrętu ma średnicę mniejszą niż 9mm, należy użyć podkładki.

Jeżeli ściana za urządzeniem jest betonowa, wkręt musi mieć średnicę conajmniej 8mm i długość co-najmniej 60mm.

Upewnij się, że łańcuszek został dobrze przymocowany do ściany. Powinien być napięty i znajdować się w pozycji poziomej (równoległej do podłoża)-patrz rysunek.

DANE TECHNICZNE

Wymiary piekarnika	szerokoEć 45,5 cmwysokoEć 32,4 cmgłębokoEć 41,3 cm
Pojemność piekarnika	61 litry
Szuflada/schowek kuchni	szerokość 42 cmwysokość 23 cmgłębokość 44 cm
Palniki	Mogą być dostosowane do różnych rodzajów gazu, zgodnie z informacją przedstawioną na tabliczce znamionowej, znajdującej się na:– wewnętrznej stronie drzwiczek schowka;– wewnętrznej stronie lewego boku kuchni widoczna po wysunięciu szuflady.
Napięcie i częstotliwość zasilania	Zobacz tabliczkę znamionową
Etykieta energetyczna i ECODESIGN	Dyrektywa UE nr 65/2014, integrująca dyrektywę 2010/30/EU. Rozporządzenie UE nr 66/2014, integrujące dyrektywę 2009/125/KE.Rozporządzenie EN 60350-1Rozporządzenie EN 50564Rozporządzenie EN 30-2-1– pieczenie statyczne:wybrana funkcja Tryp konwencjonalny Deklarowana klasa energochłonności podana dla trybu dynamicznego– pieczenie dynamiczne:wybrana funkcja Pieczenie ciast"
	Dyrektywy unijne: 2006/95/EC z dnia 12/12/06 (niskie napięcie) z późniejszymi zmianami z dnia 15/12/04 (zgodność elektromagnetyczna) z późniejszymi zmianami - 93/68/EEC z dnia 22/07/93 z późniejszymi zmianami, 93/68/EEC z dnia 22/07/93 z późniejszymi zmianami, - 2002/96/EC.1275/2008 (Stand-by/ Off mode)

Uruchomienie i obstuga kuchni

PL

Pokrętła oznaczone są symbolami określającymi przyporządkowanie palników gazowych lub płytek elektrycznych (o ile urządzenie jest w nie wyposażone).

Palnik gazowe

Palniki te różnią się pod względem wymiarów i mocy. Do przygotowywania posiłku należy użyć palnika o wymiarze najbardziej zbliżonym do rozmiarów stosowanego garnka.

Aby włączyć palnik należy:

1. Zbliżyć zapaloną zapałkę lub zapalniczkę do palnika.
2. Catkowicie wcisnąć pokrętło i przekręcić je w kierunku przeciwnym do ruchu wskazówek zegara – w położenie oznaczone symbolem dużego płomienia
3. Ustawić żądaną moc palnika przez ustawienie pokrętła we właściwej pozycji.

Dostępne są następujące położenia:

• pozycja wyłączona
  położenie maksymalne
• położenie minimalne

Jeżeli kuchenka wyposażona jest e lektryczną zapalarkę(C), to żeby zapalić palnik w takiej kuchence należy wcisnąć do końca odpowiednie pokrętło i przekręcić je w położenie dużego płomienia przytrzymując je wciśnięte aż do zapalenia się gazu.

W modelach wyposażonych w urządzenie zabezpieczające (X) należy przytrzymać pokrętło wciśnięte przez około 3-7sekund, do momentu aż czujnik urządzenia zabezpieczającego nagrzeje się i zacznie podtrzymywać płomień.

! Ostrożnie: Jeżeli palnik przypadkowo zgaśnie należy, korzystając z pokrętła, zakręcić dopływ gazu. Przed przystąpieniem do ponownego zapalania gazu należy odczekać, co najmniej jedną minutę.

Aby wyłączyć palnik, należy przekręcić pokrętło w kierunku zgodnym z ruchem wskazówek zegara, do końcowego położenia (pokrętło należy zostawić w położeniu, oznaczonym symbolem ●).

Regulacja poziomu płomienia

Intensywność płomienia palników można regulować przy użyciu pokrętła na 6 poziomach mocy, od maksymalnego do minimalnego z 4 położeniami pośrednimi:

[Non-Text]

Podczas obrotu pokrętłem wyczuwa się przeskoczenie /kliknięcie, które informuje o przejściu z jednego poziomu na drugi. System umożliwia bardziej precyzyjną regulację mocy, pozwala na ponowne ustawienie tego samego poziomu intensywności płomienia oraz na łatwe znalezienie ulubionego poziomu gotowania.

Praktyczne porady dotyczące korzystania z palników

Poniższe wskazówki umożliwia Państwu uzyskanie najlepszych rezultatów w użytkowaniu kuchenki:

• Na każdym z palników należy stawiać garnki i naczynia o rozmiarach odpowiednich do rozmiaru palnika (patrz tabela). Dzięki temu płomień podgrzewał będzie jedynie dno naczynia i nie będzie opalał jego boków;
• Należy zawsze stosować garnki o płaskich dnach, i przykrywać je pokrywkami;
• Gdy zawartość naczynia zacznie się gotować należy zmniejszyć płomień przekręcając pokrętło w położenie „niski płomień”.

Palnik o średnica naczyń (cm)
Szybki (R) 24 UR6
Pół-szybki (S)	16 – 20
Pomocniczy (A)	10 – 14

UWAGA: W niektórych modelach występuje redukcyjna podstawka. Może ona być stosowana jedynie na palniku pomocniczym A dla garnków o średnicy mniejszej niż 12 cm.

Korzystanie z piekarnika

! Przed pierwszym użyciem piekarnika i grilla należy urządzenie wygrzać. Wygrzewanie powinno trwać około pół godziny. W tym czasie piekarnik powinien być pusty, termostat powinien być ustawiony na najwyższą temperaturę, drzwi powinny być otwarte. Należy również zapewnić odpowiednią wentylację kuchni. Zapach, który odczuwany jest za zwyczaj podczas wygrzewania kuchenki, związany jest z parowaniem substancji wykorzystywanych do zabezpieczenia piekarnika na czas magazynowania.
! Przed uruchomieniem kuchni należy usunąć folię zabezpieczającą boczne ścianki urządzenia.
! Dolną półkę należy wykorzystywać podczas pieczenia na roźnie. W przypadku innych opcji piekarnika nie należy stosować dolnej półki.
! Nie należy nic klaść na dolnej części piekarnika podczas pracy urządzenia – może to spowodować uszkodzenie emalii. Do pieczenia należy używać wyłącznie kratkę piekarnika.
! W kuchni wyposażonej w elektroniczny programator przed uruchomieniem piekarnika należy najpierw jednocześnie wcisnąć przyciski (ha wyswietlaczu pojawi się symbol)

1. Pokrętłem OPCJI PRACY piekarnika wybrać program pieczenia.

2. Pokrętłem TERMOSTATU ustawić temperaturę pieczenia. (zobacz tabelę z Poradnikiem pieczenia)

W trakcie pieczenia możliwe jest:

• Zmiana programu pieczenia przez obrócenie pokrętłem OPCJI PRACY piekarnika.
• Zmiana temperatury pieczenia przez obrócenie pokrętłem TERMOSTATU.
• Wyłączenie pieczenia przez ustawienie pokrętła OPCJI PRACY piekarnika w pozycji „0”.

! Pieczenie musi odbywać się na KRATCE.

Kontrolka pracy TERMOSTATU

Sygnalizuje moment, w którym piekarnik grzeje. W momencie osiągnięcia zadanej temperatury pokrętłem termostatu kontrolka zgaśnie. Włączy się ponownie, kiedy grzałki znowu zaczną grzać aż do osiągnięcia temperatury, kiedy znowu zgaśnie. Kontrolka informuje o prawidłowej pracy termostatu, który czuwa nad utrzymaniem stałej temperatury w piekarniku.

Oświetlenie piekarnika

Po ustawieniu pokrętła OPCJI PRACY piekarnika w dowolnym położeniu, poza położeniem „0”, zapali się oświetlenie piekarnika. Ustawienie pokrętła na symbolu [symbol-żarówka] umożliwia włączenie oświetlenia piekarnika bez konieczności włączania żadnych elementów grzejących. Podczas pieczenia oświetlenie piekarnika cały czas jest włączone, żeby przypominać nam o pracy urządzenia.

Programy pieczenia

□ TRYB KONWENCJONALNY

Pozycja pokrętła termostatu: między 50°C i Max.

Gdy pokrętło jest na tej pozycji zapała się lampka i włączają dwa elementy grzejne piekarnika – dolny i górny. Ciepło rozchodzi się równomiernie od dołu i z góry. Jest to funkcja zalecana do potraw z wołowiny i cielęciny wymagających powolnego przygotowani z ciągłym uzupełnianiem płynów. Jest to również świetny system do pieczenia ciasteczek, herbatników itp.. Przy włączonym dolnym i górnym grzejniku należy używać tylko jednej blachy lub rusztu, gdyż na kilku powierzchniach temperatura rozchodzi się w niewłaściwy sposób. Jeśli potrawa wymaga silniejszego ogrzewania od dołu lub z góry należy wybrać niższy lub wyższy poziom.

PIECZENIE CIASTA

Pozycja pokrętła termostatu: między 50°C i Max.

W tej funkcji zaczyna działać termoobieg i wszystkie elementy zapewniające delikatne ciepło głównie od dołu. Ta funkcja jest przeznaczona do gotowania delikatnych potraw, w szczególności ciast, które muszą wyrosnąć, co ułatwia podgrzewanie od spodu.

Praktyczne rady:

• przed włożeniem potrawy piekarnik musi być rozgrzany
• nie wolno piec więcej niż jedną brytfannę
• potrawy należy ustawiać na kratce piekarnika
• kratkę należy wsunąć w pozycję nr 3
• nie otwierać drzwi piekarnika w trakcie pieczenia

SZYBKIE GOTOWANIE

Zalacza sie wentylator i grzalki, gwarantujac równomierna dystrybucje ciepla w piekarniku. Wstepne podgrzewanie nie jest konieczne w tym trybie gotowania. Tryb ten jest szczególnie odpowiedni do szybkiego gotowania zywnosci paczkowanej (zamrozone lub wstepnie gotowane). Najlepsze wyniki uzyskuje sie podgrzewajac na jednej pólce piekarnika.

(3) PIEKARNIK Z NAWIEWEM

Pozycja pokrętła termostatu: między 50°C i Max.

W trybie piekarnika z nawiewem wymuszana jest cyrkulacja gorącego powietrza. Ruch powietrza wokół potrawy wywoływany jest przez wentylator znajdujący się w dolnej części piekarnika. To właśnie dzięki gorącemu powietrzu pieczona potrawa przyrumienia się równomiernie i dokładnie. Dzięki utrzymywaniu stałej temperatury przez cały czas pieczenia, w trybie piekarnika z nawiewem istnieje możliwość równoczesnego pieczenia różnych potraw, pod warunkiem, że ich czasy pieczenia są jednakowe. W trybie tym można wykorzystać trzy półki jednocześnie, patrz rozdział „równoczesne pieczenie na wielu półkach”.

Kilka uwag na temat potraw, których przygotowywanie zalecane jest w tym trybie: tryb ten umożliwia uzyskanie doskonałych rezultatów przy pieczeniu dań wymagających zapiekania i dosyć długiego czasu pieczenia, na przykład: lazania, pieczone makarony, risotto, vol-au-vent, itp. Ponadto, dzięki doskonałemu rozkładowi ciepła możliwe jest stosowanie niższych temperatur do przygotowywania pieczeni. Dzięki niższej temperaturze zmniejsza się wysychanie uzyskuje się bardziej kruche mięso oraz zapobiega się jego kurczeniu. Tryb z nawiewem nadaje się szczególnie dobrze do pieczenia ryb z minimalnym dodatkiem przypraw – pozwala to na zachowanie ich smaku i wygłądu. Doskonałe rezultaty uzyskuje się również przy duszeniu warzyw, na przykład: kapusty, rzepy, marchewki, cukini, bakłażanów, papryki.

Desery: tryb ten gwarantuje również osiągnięcie wyśmienitych rezultatów przy pieczeniu ciast zakwaszanych, jak na przykład biszkopt, bułeczki do herbaty, croissanty. Tryb nawiewem może być stosowany do rozmrażania mięsa, ryb i chleba – po ustawieniu temperatury na 80°C – 100°C. Aby rozmrozić bardziej delikatne potrawy, należy ustawić pokrętło termostatu na 50°C bądź zastosować obieg zimnego powietrza, ustawiając termostat na 0°C.

W tej pozycji są włączone dolny i obwodowy element grzejny oraz wentylator. Ta kombinacja umożliwia szybkie ogrzewanie piekarnika z silnym dopływem ciepła zwłaszcza od dołu. W przypadku, gdy stosuje się więcej niż jedną półkę na raz koniecznym jest zamienianie ich miejscami w połowie wypiekania.

GÓRNA GRZALKA

ozycja pokrętła wyboru temperatury: między 50°C i Max. W tym trybie, dania pieczone są ciepłem wypromieniowywanym z elektrycznego elementu grzejnego umieszczonego w górnej części piekarnika. Funkcja ta umożliwia przyrumienianie powierzchni mięs i pieczeni pod koniec pieczenia.

dań mięsnych. Pieczenie w tym trybie zalecane jest przede wszystkim do przygotowywania dań, które wymagają wysokich temperatur na powierzchni, jak na przykład cielecina lub befsztyki, żeberka, filety, hamburgery, itp. ...

GRILL Z NAWIEWEM

Pozycja pokrętła termostatu: między 50°C i 200°C.

Tryb ten łączy wielokierunkowe promieniowanie cieplne elementów grzejnych z cyrkulacją gorącego powietrza. Połączenie takie zapobiega przypalaniu się powierzchni potraw oraz umożliwia dotarcie energii cieplnej do wnętrza dań. Tryb ten nadaje się doskonale do pieczenia mieszanych – warzywno-mięsnych kebabów, kiełbas, żeberek, kotletów z jagnięcia, kurczaków, przepiórek, itp. Ponadto doskonale piecze tuńczyka, steki z miecznika i nadziewaną mątwę, itp. ! Z funkcji pieczenia: GÓRNA GRZALKA, GRILL i RUSZT należy korzystać przy zamkniętych drzwiczkach.

! Korzystając z funkcji GÓRNA GRZALKA i GRILL kratkę należy umieścić na poziomie 5, a na poziomie 1 umieścić tację na kapiący tłuszcz. W przypadku funkcji RUSZT, kratkę należy umieścić na poziomie 2 lub 3 i na poziomie 1 umieścić tację na kapiący tłuszcz.

Tryb ROZMRAZANIA

Wentylator umieszczony na dnie piekarnika rozprowadza powietrze o temperaturze pokojowej dookola jedzenia. Jest to zalecane do rozmrazania wszystkich rodzajów jedzenia, lecz w szczególności delikatnych jego rodzajów, niewymagających ciepla takich, jak: ciasta lodowe, desery smietanowe lub budyniowe, ciasta owocowe. Dzieki uzyciu wentylatora czas, rozmrazania zostaje skrócony o mniej wiecej polowe. W przypadku miesa, ryb i chleba, mozliwe jest przyspieszenie tego procesu, korzystając z trybu "wszechstronnego pieczenia" z temperatura ustawiona na 80° - 100°C.

Tryb DOLNEGO WENTYLATORA

Dolny element grzejny i wentylator włączaja sie, umozliwiajac rozprowadzanie ciepla w calym piekarniku. Kombinacja ta jest przydatna do lekkiego pieczenia warzyw i ryb.

Tryb DOLNEJ GRZALKI

Dolna grzalka jest włączona. To stanowisko jest zalecany do doskonalenia gotowania potraw (w blachach), które sa juz przygotowane na powierzchni, ale wymagaly dalszego gotowania w srodku, do deserów z pokryciem owoce lub dzem, które tylko wymagaja umiarkowanego zabarwienie na powierzchni. Nalezy zauwazyc, ze ta funkcja nie pozwala na maksymalna temperatura (250 ° C)i dlatego nie jest zalecane, które pokarmy sa przygotowane przy uzyciu tylko tego ustawienia, chyba ze pieczenie ciasta (które powinno byc wypiekane w temperaturze 180 ° C lub nizszej).

Pod piekarnikiem znajduje się szuflada lub schowek (w zależności od modelu) przeznaczone do przechowywania garnków i akcesoriów kuchennych. Ponadto, w czasie pieczenia mogą być wykorzystywane do trzymania potraw w cieple. Drzwi schowka otwiera się przez lekkie uniesienie i obrócenie ku dołowi.

Uwaga: W szufladzie/schowku nie należy przechowywać rzeczy łatwopalnych.

Rožen

Z rożna korzysta się w następujący sposób:

1. wsunąć tację na kapiący tłuszcz w prowadnicę nr 1

2. zamontować rożen w otworze znajdującym się w tylnej środkowej części piekarnika, sprawdzający czy przednie połączenie można umieszczone zostało poprawnie w ramce mocującej

3. zdemontować plastikowy uchwyt i uruchomić silnik obracający rożen za pomocą pokrętła wyboru funkcji, ustawiając w pozycji

4. Uruchomić grzałkę grilla pokrętłem termostatu, pozycja Max

Dolna komora

! Wewnętrzne powierzchnie komory (jeśli jest w danym modelu) mogą się nagrzewać.
! Nie wkładać materiałów palnych do dolnej komory.

Praktyczne porady

! Podczas pieczenia z wentylatorem nie używać półek 1 i 5: gorące powietrza uderza w nie bezpośrednio, co mogłoby spowodować przypadenie delikatnych potraw.

MULTICOTTURA

• Stosować półki na pozycjach 2 i 4, a na pozycji 2 ustawiać potrawy wymagające wyższej temperatury.
• Ustawiać brytfannę na dole, a ruszt w górze. GRILL
• Podczas pieczenia GRILL I PODWÓJNY GRILL ustawiać ruszt w położeniu 5 a brytfannę w położeniu

1 w celu zebrania pozostałości po pieczeniu (sosy i/ lub tłuszcz). Podczas pieczenia GRATIN ustawiać ruszt w położeniu 2 lub 3 a brytfannę w położeniu 1 w celu zebrania pozostałości po pieczeniu.

- Zaleca się ustawiać poziom energii na maksimum. Nie należy przejmować się, jeśli górny grzejnik nie jest stale włączony: jego pracą steruje termostat;

PIEKARNIK DLA PIZZY

• Używać blachy z lekkiego aluminium i ustawić ją na ruszcie w wyposażeniu kuchenki. W przypadku brytfanny wydłuża się czas pieczenia, a pizza rzadko kiedy jest chrupiąca.
• W przypadku pizzy z wieloma dodatkami mozzarellę dodać dopiero w połowie pieczenia.

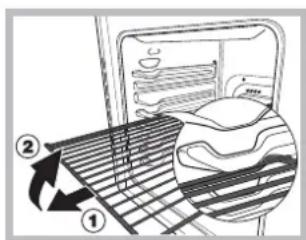

UWAGA! Piekarnik jest wyposażony w system blokowania rusztu, który umożliwia jego wysuwanie bez całkowitego wyjmowania z piekarnika (1).

W celu całkowitego wyjęcia rusztu wystarczy go unieść w sposób przedstawiony na rysunku, chwytając za przednią część i pociągnąć do siebie (2).

UWAGA! Szklana pokrywa może popękać jeżeli zostanie nagrzana. Należy wyłączyć wszystkie palniki przed zamknieciem pokrywy tylko modeli ze szklana pokrywa.

Elektroniczny programator

Funkcja ta umożliwia zaprogramowanie piekarnika lub grilla w jeden z następujących sposobów:

• opóźnione rozpoczęcie pieczenia trwającego określoną ilość czasu
• natychmiastowe rozpoczęcie pieczenia trwającego określoną ilość czasu
• minutnik

Ustawianie zegara

Po podłączeniu urządzenia do zasilania lub w przypadku przerwy w zasilaniu, zegar zostanie automatycznie skasowany (ustawi się na godzinę 0:00) i zacznie migać.

- przycisnąć jednocześnie przyciski i 📞, a następnie ustawić czas (w ciągu 4 sekund) za pomocą przycisków - oraz ++

przycisk + przesuwa czas do przodu

przycisk - cofa czas

Za każdym razem, gdy konieczne będzie ustawienie zegara należy wykonać czynności opisane powyżej.

Ręczne sterowanie pracą piecyka

Po ustawieniu czasu, programator przełączy się automatycznie w tryb ręcznego sterowania piecykiem (zaświeci się symbol 📊).

Uwaga: Przestawianie piekarnika na sterowania ręczne i automatyczne odbywa się przez jednoczesne naciskanie przycisków 📋 i 📋.

Programowanie piekarnika

Podczas programowania konieczne jest ustawienie czasu trwania pieczenia oraz czasu, kiedy pieczenie ma się zakończyć. Założmy, że wyświetlacz pokazuje godzinę 10:00.

1. Wybrać odpowiedni tryb pokrętłem trybu piekarnika a pokrętłem termostatu odpowiednią temperaturę (na przykład – piekarnik konwencjonalny, temperatura 200°C);
2. Przycisnąć przycisk a następnie (w ciągu czterech sekund) rozpocząć ustawianie czasu pieczenia, za pomo-

cą przycisków ➡ +:Załóżmy, że chcemy ustawić czas pieczenia na 30 minut. Na wyświetlaczu pojawi się:

^a 0·30.

Po zwolnieniu przycisku, po około 4 sekundach, na wyświetlaczu pojawi się ponownie bieżąca godzina, wraz z symbolem „i napisem auto.

1. Przycisnąć przycisk a następnie za pomocą przycisków - i + ustawić godzinę, o której pieczenie ma się zakończyć. Założmy, że ma być to godzina 1:00 po południu.

^13·00

1. Po zwolnieniu przycisku, po około 4 sekundach, na wyświetlaczu pojawi się bieżący czas.

^A 10·00

Zapali się litera „A” przypominający, że długość i godzina zakończenia pieczenia zostały zaprogramowane w trybie automatycznym. W ten sposób, piekarnik włączy się automatycznie o 12:30 by po 30 minutach wyłączyć się. Gdy piekarnik jest włączony, na wyświetlaczu, przez cały czas pieczenia, wyświetlany będzie symbol [symbol]. W dowolnej chwili procesu pieczenia można wyświetlić ustawiony czas pieczenia przyciskając przycisk oraz godzinę zakończenia pieczenia – przyciskając przycisk

Zakończenie ustawionego czasu pieczenia, zostanie zasygnalizowane kilkominutowym sygnałem minutnika; aby go wyłączyć – należy po prostu przycisnąć dowolny przycisk, poza przyciskami +. +

Jeżeli zaprogramowano wyłącznie długość (punkt 2) czasu pieczenia, piekarnik włączy się od natychmiast.

Minutnik

Minutnik umożliwia odliczanie ustalonego okresu czasu. Funkcja ta nie włącza ani nie wyłącza piekarnika – jedynie sygnalizuje upłynięcie ustawionego czasu.

Po przyciśnięciu przycisku na wyświetlaczu pojawi się:

Następnie, za pomocą przycisków + należy ustawić wybrany czas do odliczania.

^A 0·30.

Po zwolnieniu przycisku, minutnik zacznie odliczanie, a na wyświetlaczu prezentowany będzie bieżący czas.

10:00

Po osiągnięciu ustawionego czasu, rozlegnie się sygnał akustyczny, który można wyłączyć przyciskając dowolny z p rzycisków (poza przyciskami -); wtedy znajdujący się do tej pory na wyświetlaczu symbol v zgaśnie

Poprawianie / odwoływanie ustawień

• Wprowadzone dane mogą zostać w dowolnym momencie zmienione, przez przyciśnięcie klawisza lub. +
• Gdy odwołuje się ustawioną wartość długości pieczenia, dane godziny zakończenia pieczenia zostaną również odwołane i vice versa.
• W trakcie programowania piekarnika, nie można wprowadzić godziny zakończenia pieczenia wcześniejjszej od godziny rozpoczęcia pieczenia.

Regulacja głośności sygnału dźwiękowego

Po ustawieniu I zatwierdzeniu ustawień zegara, przyciskiem — można dokonać regulacji poziomu głośności sygnału alarmowego (3 poziomy)

Środki ostrożności i porady

Oszczędzanie energii i ochrona środowiska

• W celu redukcji kosztów zalecamy do korzystania z piekarnika w późnych godzinach popołudniowych lub rannych.
• Z funkcji GÓRNA GRZALKA, GRILL i RUSZT należy korzystać przy zamkniętych drzwiczkach. Dzięki temu osiągamy lepsze rezultaty pieczenia i oszczędzamy energię elektryczną (ok. 10%).
• Kiedy to tylko możliwe, unikaj wstępnego nagrzewania piekarnika i zawsze próbuj go zapełnić. Otwieraj drzwiczki piekarnika tak rzadko, jak tylko to możliwe, gdyż za każdym razem ucieka z niego ciepło. Aby oszczędzić znaczną ilość energii, wyłącz po prostu piekarnik 5 - 10 minut przed końcem zaplanowanego czasu pieczenia i wykorzystaj ciepło, które piekarnik nadal wydziela.
• Utrzymuj uszczelki w czystości, aby zapobiec jakimkolwiek stratom energii poprzez drzwiczki.
• Jeżeli korzystasz z rozliczenia strefowego energii, możesz zaoszczędzić energię używając opcji "opóźnione pieczenie", która uruchomi urządzenie w godzinach taniej taryfy.
• Dno garnka lub rondla powinno zakrywać płytę grzejną. Jeśli jest mniejsze, cenna energia będzie się marnować i jeśli zawartość garnka wykipi, pozostawi ona trudną do usunięcia skorupę.
• Gotuj jedzenie w zamkniętych garnkach lub rondlach z dobrze dopasowanymi pokrywkami oraz używaj jak najmniej wody. Gotowanie bez pokrywki bardzo zwiększy zużycie energii.
• Używaj całkowicie płaskich garnków i rondli.
• Jeśli gotujesz coś, co zabierze bardzo dużo czasu, warto użyć szybkowaru, który jest dwukrotnie szybszy i o jedną trzecią oszczędniejszy.

Pieczenie w piekarniku – porady praktyczne

Pozycja pokrętla piekarnika	Rodzaj potrawy	Masa (kg)	Poziom od dołu	Czas wstępnego nagrzewania piekarnika (min.)	Pozycja pokrętła regulatora temperatury	Czas pieczenia (min.)
Pieczenie ciasta	Kruche ciasta	0,5	3	15	180	20-30
	Torty z owocami	1	2/3	15	180	45-50
	Placki ze śliwkami	0,7	3	15	180	40-50
	Biszkopt	0,5	3	15	160	25-30
	Paszteciki (na 2 poziomach)	1,2	2-4	15	200	30-35
	Ciasteczka (na 2 poziomach)	0,6	2-4	15	190	20-25
	Semik (na 2 poziomach)	0,4	2-4	15	210	15-20
	Ciasto francuskie (na 3 poziomach)	0,7	1-3-5	15	180	20-25
	Herbatniki (na 3 poziomach)	0,7	1-3-5	15	180	20-25
Tryb konwencjonalny	Kaczka	1	3	15	200	65-75
	Pieczeń cieleça	1	3	15	200	70-75
	Pieczeń wieprzowa	1	3	15	200	70-80
	Herbatniki	-	3	15	180	15-20
	Tartaa	1	3	15	180	30-35
Piekarnik z nawiewem	Pizza (na kilku poziomach)	1	2-4	15	230	15-20
	Lasagne	1,8	3	10	180	30-35
	Tagliatelle zapiekane	1	3	10	180	20-30
	Makaron zapiekany	1	3	10	180	20-30
	Jagnię	1	2-4	10	180	40-45
	Kurczak	1	2	15	200	60-70
	Makrela	1	2	10	180	50-55
	Kielczak śródziemnomorski	1,5	2	10	180	55-60
	Pieczony kurczak z ziemniakami	1+1	2-4	15	200	60-70
	Placek ze śliwkami	1	2	15	170	40-50
	Ciasto francuskie (na 2 poziomach)	0,5	2-4	10	190	20-25
	Herbatniki (na 2 poziomach)	0,5	2-4	10	180	10-15
	Biszkopt (na 1 poziomie)	0,5	3	10	170	15-20
	Biszkopt (na 2 poziomach)	1	2-4	15	170	20-25
Górna grzałka	Przyrumienienie potraw	-	3/4	15	220	-
Grill	Sola i mątwa	1	4	5	Max	8
	Szaszyki z kalmarów i krewetek	1	4	5	Max	4
	Dorsz w plastrach	1	4	5	Max	10
	Warzywa z rusztu	1	3-4	5	Max	8-10
	steki z cieleciny	1	4	5	Max	15-20
	kotlety	1,5	4	5	Max	20
	hamburgery	1	3	5	Max	7
	makrela	1	4	5	Max	15-20
	tosty	4 szt.	5	5	Max	5
Grill z nawiewem	Kurczak pieczony	1,5	2	5	200	55-60
	Mątwa nadziewana	1,5	2	5	200	40-45
	Rożno
	Cielęcina	1,5		5	200	70-80
	Kurczak	1,5		5	200	70-80
	Szaszłyki (niektóre modele)
	Mięsne	1	-	5	Max	40-45
	Warzywne	0,8	-	5	Max	25-30
dolny wentylator	Leszcz	1,5	2	10	200	30-35
			3	18'	170-180	25-35
	Filet z dorsza	0,5	3	16'	160-170	15-20
	Strzepiel	0,5	3	24'	200-210	35-45
	Mieszanka warzyw (rodzaj Ratatouille)	0,8-1,0	3	21'	190-200	50-60
	Warzywa dobrze wypieczone	1,5-2,0	3	20'	180-190	55-60
dolna grzalka	do przypiekania

Uwaga: podane czasy pieczenia są przybliżone i mogą być różne w zależności od indywidualnych upodobań.

Środki ostrożności i porady

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi normami bezpieczeństwa. Dla bezpieczeństwa podano poniższe zalecenia, których trzeba bezwzględnie przestrzegać.

Ogólne informacje o bezpieczeństwie

• Kuchenka ta zaprojektowana została do użytku domowego i nieprofesjonalnego. Zabrania się modyfikowania jej funkcji oraz parametrów technicznych.
• Instalacja elektryczna kuchenki jest bezpieczna wyłącznie wtedy, gdy została podłączona do skutecznego systemu uziemiającego, spełniającego obowiązujące wymagania bezpieczeństwa.

Poniżej przedstawiono listę potencjalnie niebezpiecznych elementów. Należy zwrócić szczególną uwagę by nie miały do nich dostępu dzieci ani osoby upośledzone:

• wszelkie pokrętła i wyłączniki kuchenki;
• opakowania (torebki, polistyren, gwoździe itp.);
• sama kuchenka zaraz po użyciu – ze względu na jej wysoką temperaturę;
• płyta ceramiczna kuchenki (jeśli występuje w tym modelu) przed i po użyciu – powierzchnia płyty jest gorąca, przez co najmniej pół godziny po jej wyłączeniu;
• nieużywana, odłączona kuchenka (należy zabezpieczyć jej wszystkie potencjalnie niebezpieczne elementy).

Nie wolno:

• dotykać kuchenki wilgotnymi częściami ciała;
  • pracować przy kuchni boso;
• ciągnąć za kuchenkę lub za kabel zasilający w celu odłączenia jej od zasilania;
• używać urządzenia w sposób niebezpieczny i / lub niewłaściwy;
• zakrywać szczelin wentylacyjnych i rozpraszających ciepło;
• dopuszczać do kontaktu kabli zasilających drobnych urządzeń elektrycznych z gorącymi częściami kuchenki;
• wystawiać kuchenki na działanie czynników atmosferycznych (deszcz, słońce);

- używać cieczy łatwopalnych w pobliżu kuchenki;

- używać przejściówek, rozgałęziaczy i / lub przedłużaczy;

- używać niestabilnych lub zdeformowanych naczyń / garnków;

- Zawsze należy naczynie ustawiać centrycznie nad palnikiem;

- włączać elektrycznych elementów grzejnych (o ile kuchenka jest w niewyposażona), jeśli znajdują się na nich elementy plastikowe lub folia aluminiowa;

- zamykać szklanej pokrywy kuchenki (o ile kuchenka jest w nią wyposażona), gdy palniki lub płytki elektryczne nie zdażyły wystygnąć;

- podejmować prób naprawy lub instalacji kuchenki bez pomocy osób wykwalifikowanych.

Polecamy Państwu stosowanie się do poniższych zaleceń:

- kuchenki należy używać wyłącznie do pieczenia jedzenia, należy unikać innych zastosowań (np.ogrzewania pomieszczen).

• sprawdzić stan kuchenki po jej rozpakowaniu
• odłączać kuchenkę od zasilanie, gdy nie działa ona prawidłowo lub za każdym razem, przed przystąpieniem do

jej czyszczenia lub wykonywania wszelkich czynności konserwacyjnych

• gdy kuchenka nie jest używana przez dłuższy okres czasu należy odłączyć zasilanie i zakręcić kurek gazu (jeżeli jest ona w taki wyposażona);
• jeżeli płyta ceramiczna pęknie – odłączyć kuchenkę od instalacji elektrycznej
• gdy kuchenka nie jest używana sprawdzać czy pokrętła ustawione są w pozycji „●”
• jeśli podejmą państwo decyzję o zaprzestaniu korzystania z kuchenki, po odłączeniu jej od zasilania należy odciąć kabel sieciowy
• producent nie ponosi żadnej odpowiedzialności za wszelkie zniszczenia, które mogą powstać w wyniku niewłaściwej instalacji lub niewłaściwego i nierozsądnego użytkowania kuchenki.

Pozbywanie się starych urządzeń elektrycznych

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.

• Pozbywanie się materiałów opakowaniowych: przestrzegać miejscowych przepisów, co pozwoli na ponowne wykorzystanie opakowań
• Pozbywanie się starej kuchni: przed oddaniem urządzenia na złom, należy odciąć kabel sieciowy.

Pozbywanie się starych urządzeń elektrycznych

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytem sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Urządzenie powinno być używane przez osoby dorosłe jedynie do gotowania, zgodnie ze wskazówkami zawartymi w instrukcji użytkownika. Wszelkie inne próby użycia urządzenia (np. do ogrzewania pomieszczeń) uważa się za niewłaściwe i niebezpieczne. Producent nie ponosi odpowiedzialności za uszkodzenia wynikające z niewłaściwej i nierozsądnej eksploatacji urządzenia.

Wyłączanie urządzenia

Przed przystąpieniem do czyszczenia lub innych prac konserwacyjnych należy zawsze odłączyć urządzenie od zasilania, za pomocą głównego wyłącznika lub wyjmując wtyczkę kabla zasilającego z gniazdka.

Czyszczenie

Aby zapewnić długą żywotność kuchenki należy ją regularnie czyścić pamiętając, że:

! Do czyszczenia kuchenki zabrania się stosowania urządzeń czyszczących parą

• Części emaliowane należy czyścić ciepłą wodą. Nie wolno stosować proszków ściernych ani substancji żrácych, które mogłyby zniszczyć wygląd tych elementów;
• Części palników, które mogą zostać zdemontowane należy możliwe często myć w cieplej wodzie z mydłem, zwracając przy tym uwagę czy usuwane są zapieczone na nich pozostałości;
• W kuchenkach z automatyczną zapalniczką należy często i starannie czyścić końcówkę urządzenia zapłonowego, zwracając przy tym uwagę na to czy nie są zatkane otwory na gaz;
• Jeśli elementy ze stali nierdzewnej przez dłuższy czas będą wchodzić w kontakt z wodą o dużym stężeniu wapnia lub zawierającą detergenty (bogate w fosfor) mogą się one pokryć nalotem. Aby temu zapobiec części te należy dobrze spłukać wodą a następnie wysuszyć. Dobrą praktyką jest również natychmiastowe usuwanie wszelkich rozlanych płynów i potraw;

Demontaż górnej pokrywy

Pokrywę kuchni można w łatwy sposób zdjąć. Trzymając oburącz należy ją tylko lekko unieść do góry.

! Nie zamykać pokrywy, zanim nie zostaną zgaszone palniki.

! Przed otworzeniem pokrywy należy usunąć z niej ewentualne nieczystości, w szczególności ciekłe.

Wymiana żarówki oświetlenia piekarnika

• wyłączyć zasilanie kuchenki, przekręcając przycisk wyłącznika sieciowego lub wyjmując wtyczkę z kontaktu (o ile jest dostępna)
• odkręcić szklaną ostone uchwytu lampki;
• odkręcić lampkę i wymienić żarówkę – musi to być żarówka wysoko-temperaturowa (300°C)

o następujących parametrach:

– Napięcie: 230 V

-moc:25W

-gwint: E14

- zamontować szklaną osłonę i przyłączyć kuchenkę do zasilania

Smarowanie zaworów gazu

Po pewnym czasie korzystania z kuchenki zawory gazu mogą zabrudzić się. Przejawem tego będą trudności w ich obracaniu lub ich zaklejanie się. W takiej sytuacji konieczna jest wymiana na nowy.

Uwaga: Czynność ta może być wykonana jedynie przez technika z odpowiednimi uprawnieniami, autoryzowanego przez producenta.

Serwis

W następujących przypadkach należy wezwać osobę wykwalifikowaną:

• w celu zainstalowania kuchenki (zgodnie z zaleceniami producenta)
• w wypadku powstania wątpliwości, co do poprawnego działania kuchenki
• w celu wymiany gniazdka sieciowego, gdy nie pasuje ono do wtyczki kuchenki

W następujących przypadkach należy skonsultować się z autoryzowanym przez producenta punktem serwisowym:

• w przypadku wątpliwości, co do stanu kuchenki po jej rozpakowaniu
• w przypadku zniszczenia kabla zasilającego lub konieczności jego wymiany
• jeżeli kuchenka zepsuje się lub działa nieprawidłowo – zażądać oryginalnych części zamiennych
• w przypadku pęknięcia płyty ceramicznej

Jeśli pomimo przeprowadzanych kontroli kuchenka nadal nie działa poprawnie a jej wadliwe działanie utrzymuje się należy skontaktować się z Punktem Obsługi Klienta firmy Indesit Company Polska Sp. z o.o. (tel.: [phone]) podając informacje o:

• rodzaju problemu
• nazwie skrótowej określającej model kuchenki (Mod...), którą podano w karcie gwarancyjnej.

PL

Demontaż i ponowny montaż drzwiczek piekarnika:

1. Otworzyć drzwiczki

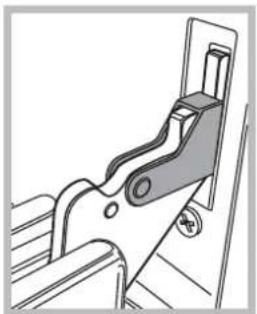

2. Obrócić całkowicie do tyłu zaczepy zawiasów drzwi piekarnika (zob. zdjęcie)

1. Zamknąć drzwi aż do oporu stawianego przez zaczep (drzwi pozostaną otwarte na ok. 40°) (zob. zdjęcie)

40°

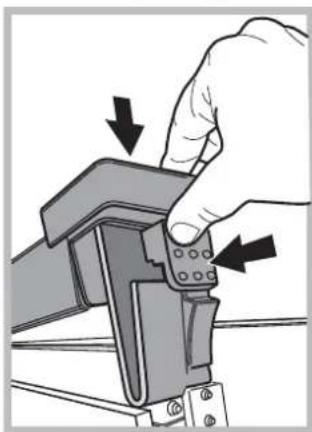

1. Nacisnąć dwa przyciski umieszczone na profilu górnym i wyjąć profil (zob. zdjęcie)

1. Wyjąć szklaną płytę, przeprowadzić czyszczenie zgodnie z zaleceniami podanymi w rozdziale: "Konserwacja i utrzymanie".

1. Ponownie założyć szybę.

OSTRZEŻENIE! Piekarnika nie można używać, gdy工作会议 jest wewnętrzna szyba drzwi!

OSTRZEŻENIE! Podczas wkładania z powrotem wewnętrznego szklanego panelu drzwi, upewnij się, że jest włożony właściwie, a napis ostrzegawczy na panelu nie jest odwrócony i może być z łatwością odczytany

1. Ponownie założyć profil: z chwilą prawidłowego ułożenia profilu, wyczuje się "klik".
2. Całkowicie otworzyć drzwiczki.
3. Zamknąć śruby w kształcie U (zob. zdjęcie).

1. Teraz można całkowicie zamknąć drzwiczki i rozpocząć zwykłe użytkowanie piekarnika.

Czyszczenie piekarnika wspomagane parą:

Ten tryb czyszczenia jest zalecany do czyszczenia po pieczeniu tłustego jedzenia (pieczeni, mięsa).

Ta procedura czyszczenia upraszcza proces usuwania brudu ze ścianek piekarnika poprzez generowanie pary w jego wnętrzu. W ten sposób łatwiejsze będzie czyszczenie wnętrza samego piekarnika.

Ważne! Zanim rozpoczniesz czynność czyszczenia parą:

• usuń resztki jedzenia / tłuszczu z dna piekarnika;
• usuń wszelkie akcesoria (kratki i garnki).

Po wykonaniu powyższych czynności zalecamy:

1 – Nalej 300 ml wody do głębokiej blachy/półki piekarnika; umieść ją na pierwszym dolnym poziomie. W modelach bez głębokiej blachy/półki, proszę użyć standardową blachę do pieczenia i umieścić ją na ruszcie na pierwszym dolnym poziomie.

2 – Wybierz funkcję Tryb DOLNEJ GRZALKI ☐ i ustaw temperaturę na 100°C;
3 – Włącz piekarnik na 15 minut;
4 – Wyłącz piekarnik;
5 – Gdy piekarnik wystygnie, otwórz jego drzwi i dokończ mycie wodą i wilgotną ściereczką.
6 – Usuń pozostałości wody z wnętrza piekarnika po zakończeniu jego mycia.

Jeśli czynność czyszczenia jest wykonywana po pieczeniu szczególnie tłustego jedzenia lub gdy piekarnik jest bardzo brudny, proszę dokończyć jego mycie metodą tradycyjną objaśnioną w poprzednim paragrafie.

! Proszę czyścić piekarnik, gdy jest on zimny!

LT

Spauskite mygtuką tol, kol ekrane pasirodys 0:00.
