KASUTUSJUHEND H6GMH6AF C PL HOTPOINT

Seadme kirjeldus - Ülevaade,2

Seadme kirjeldus - Juhtpaneel,3

Paigaldamine,43

Esmakäitamine ja kasutamine, 47

Pliidi kasutamine,48

Ettevaatusabinöud ja soovitused, 53

Hooldus,54

Klienditugi,54

Hotpoint

ARISTON

14 7 8 9 10 11 12 13 6 1 2 3 4 5 6

Seadme kirjeldus Ülevaade

1. Gaasipõleti
   2.Rest
   3.Juhtpaneel
   4.GRILL
   5.TILGAPANN
2. Reguleerimisjalg
3. Tilgaalus
   8.SIINID restide sisestamiseks
   9.tasand 5
   10.tasand 4
   11.tasand 3
   12.tasand 2
4. tasand 1
   14.Klaaskate

7 1 6 7 2 4 3 8

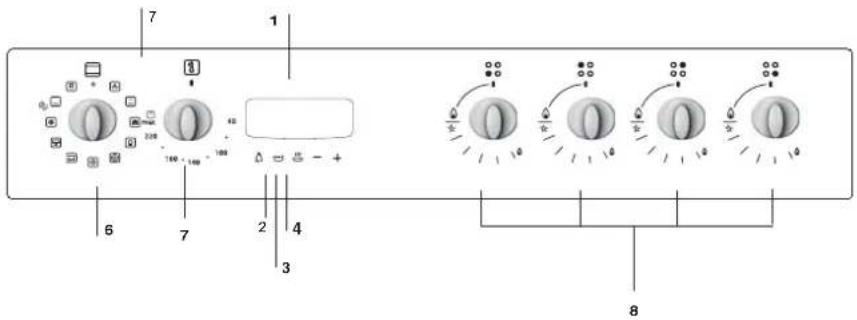

Seadme kirjeldus Juhtpaneel

1. Elektrooniline küpsetusprogrammeerija
   2.TAIMERI nupp
   3.KÜPSETUSAJA nupp
   4.KÜPSETUSE LÕPUAJA nupp
   5.TERMOSTAADI nupp
2. VALIKULÜliti
   7.TERMOSTAADI näidikutuli
   8.PÕLETITE reguleernupp

! Enne uue seadme kasutama hakkamist lugege kasutusjuhend põhjalikult läbi. See sisaldab olulist teavet seadme ohutu paigaldamise ja kasutamise kohta.
! Hoidke kasutusjuhend alles. Seadme edasi müümisel,ära andmisel või ümber paigutamisel veenduge, et seadmega on kaasas ka käesolev kasutusjuhend.
! Seadet võib paigaldada ainult kvalifitseeritud personal vastavalt käesolevatele juhistele.
! Enne seadme reguleerimist või hooldamist tuleb see vooluvõrgust lahti ühendada.

Ruumi ventilatsioon

Seadme tohib paigaldada ainult püsiva ventilatsiooniga ruumi, järgides riiklike öigusaktide nõudeid. Ruumis, kuhu seade paigaldatakse, peab olema piisav ventilatsioon, mis tagab normaalse gaasipõlemisprotsessi jaoks vajaliku öhu (õhu sissevool ei tohi olla alla 2 m³/h iga kilovati installeeritud võimsuse kohta).

Öhu sissevõtuavad peavad olema kaitstud restiga. Toru ristlõige ei tohi olla alla 100 cm². Sissevõtuavad tuleb paigutada nii, et on välditud nende blokeerimine, ka osaline(vt joonisA).

Kui seadmele ei ole paigaldatud gaasiemissiooni vältivaid ohutusseadmeid (juhuks, kui leek peaks kustuma), peab toru ristlõige olema vähemalt 200 cm². Kui õhuvool tuleb kõrvalruumidest(vt joonisB), eeldusel, et need ei ole hoone ühiskasutatavad ruumid, kõrgendatud tuleohtlikkusega ruumid ega magamistoad, peavad õhu sissevõtuavad olema varustatud ventilatsioonitoruga, mis suunab õhu välja nagu ülal kirjeldatud.

A

B

Külgnev ruum

Ventilatsiooni vajav ruum

Põlemisõhu ventilatsiooniava Ukse ja põranda vahelise vahe suurendamine

! Pliidi pikemal kasutamisel võib osutuda vajalikuks täiendav ventilatsioon. Soovitav on avada aken või

suurendada ventilaatori töökiirust.

Heitaurude kahjutustamine

Heitaurude kahjutustamiseks ühendage öhupuhasti turvalise ja töhusa sundtömbega korstnaga vöi kasutage elektriventilaatorit, mis seadme sisselülitamisel automaatselt käivitub (vt joonis).

Otse väliskeskkonda suunatud aurud

Läbi korstna või lõõriharu (mis on mõeldud vaid pliitide jaoks) suunatud aurud

!Vedelgaas on õhust raskem ja koguneb seetõttu põranda lähedale. Ruumid, kuhu on paigutatud vedelgaasiballoonid, peavad olema varustatud väljatõmbeventilatsiooniga väliskeskkonda nii, et juhusliku lekkimise korral saaks gaas läbi selle välisõhku eralduda.

Seetõttu on keelatud osaliselt või täiesti täis gaasiballoonide paigaldamine või hoidmine ruumides, mis on põrandapinnast madalamal (keldrites jne). Hoidke köögis ainult kasutuselolevat ballooni, mis on paigaldatud kaugemale sellistest soojusallikatest (praeahjud, kaminad, ahjud jt.), mis võiksid kuumutada ballooni üle 50°C.

Paigutamine ja loodimine

! Seadme võib paigaldada selliste köögikappide kõrvale, mis ei ole pliidiplaadist kõrgemal.
! Veenduge, et seina ja seadme pealispinna vaheline puutepind on mittesüttivast kuumakindlast materjalist (T 90 C).

Seadme öige paigaldamine:

• paigutage seade kööki, söögituppa või voodiga elutuppa (mitte vannituppa);
• kui pliidiplaat on kappidestkörgemal, paigaldage pliit nendest vähemalt 200 mmkaugusele;
• kui paigaldatepliidi seinakapi alla,peab pliidiplaadi ja kapi vahele jääma vähemalt 420 mm;
• kui paigaldate pliidi seinakapi alla, peab keeduplaadi

HOOD Min. 420 mm. Min. 600 mm. Min. 420 min. 650 mm. with hood min. 700 mm. without hood

ja kapi vahele jääma vähemalt4 20 mm. Vahekaugust tuleb suurendada kuni vähemalt 700 mm, kui seinakapid on kergestisüttivast materjalist (vt joonist); • Ärge pange kardinaid pliidi taha. Kardinad peavad jääma vähemalt 200 mm kaugusele pliidi

külgedest;

- õhupuhastite paigaldamisel järgige tootja kasutusjuhendit.

Pliidi loodimiseks kuuluvad komplekti reguleeritavad jalad. Need saab kruvida pliidipõhja nurkades asuvatesse pesadesse (vt joonis).

Pliidi põhja nurkades asuvatesse pesadesse paigaldatud jalad*.

Elektriühendused

Monteerige andmesildil näidatud koormust taluv pistik toitekaabli külge (vt tehniliste andmete tabelist). Otse elektrivörku ühendades paigaldage seadme ja elektrivörgu vahele mitmepooluseline lüliti, mille kontaktide vahe on vähemalt 3 mm. See lüliti peab taluma nõutud koormust ning vastama NFC 15-100 eeskirjadele (lüliti ei tohi katkestada maandusjuhet). Paigaldage toitekaabel nii, et selle temperatuur ei saa üheski punktis tõusta toatemperatuurist rohkem kui 50°C võrra kõrgemale.

Enne seadme ühendamist toitevörku kontrollige, kas
- seade on maandatud ja pistik vastab kehtivatele nõuetele;
- pistik talub seadme andmeplaadile märgitud maksimumkoormust;
- pinge vastab seadme andmeplaadile märgitud

väärtustevahemikule;

• pisikupesa vastab seadme pistikule. Kui pistikupesa ei vasta pistikule, pöörduge kvalifi tseeritud elektriku poole, kes selle välja vahetab. Ärge kasutage pikendusjuhet ega harukarpe.
  ! Pärast pliidi paigaldamist peavad toitekaabel ja pistikupesa olema kergesti juurdepääsetavad.
  ! Kaabel ei tohi olla keerdus ega muljutud.
  ! Laske kvalifitseeritud elektrikul kaablit regulaarselt kontrollida ja vajadusel see välja vahetada.
  ! Nende ohutusnõuete eiramisel ei võta tootja endale mingit vastutust.

Gaasiühendus

Pliidi ühendamiseks gaasitorustiku või -ballooniga võib kasutada ainult elastset kummi- või terasvoolikut, mis vastavad riiklike õigusaktide nõuetele. Kontrollige, et ühendatava gaasi tüüp vastab selle gaasi tüübile, mis on sellele seadmele ette nähtud (vt kattel olevalt andmekleepsult). Vastasel juhul toimige nii, naguallpool kirjeldatud. Kui ühendate pliid vedelgaasiballooniga, siis paigaldada riiklike õigusaktide nõuetele vastav reduktor. Ühenduse hölbustamiseks võib gaasiballooni keerata külili*: vahetage voolikuhoidiku ja kraani asukoht ning vahetage seadme komplekti kuuluv muhv.

! Kontrollige, kas gaasi rõhk vastab tabelis nr. 1 „Põletite ja düüside andmed” toodud andmetele (allpool). Nii on tagatud seadme ohutu ja pikaajaline talitlus ning samas madal energiakulu.

Pliidi ühendamine elastse kummivoolikuga

Veenduge, et gaasivooliku parameetrid vastavad riiklike öigusaktide nöuetele. Nõuded vooliku siseläbimöödule: 8 mm vedelgaasi jaoks ja 13 mm metaangaasi jaoks.

Kui ühendus on valmis, veenduge järgmises:

• voolik ei tohi kogu oma pikkuses puutuda kokku pliid osadega, mille temperatuur on kõrgem kui 50°C;
• voolik ei tohi olla pinges ega keerdus, seal ei tohi olla lookeid ega paindeid;
• voolik ei tohi olla kokkusurutud ega puutuda kokku löiketerade, teravate nurkade ega liikuvate osadega;
• voolik peab olema paigaldatud nii, et seda on kogu pikkuses lihtne kontrollida;
  • voolik ei tohi olla pikem kui 1500 mm;
• vooliku mölemad otsad peavad olema tugevalt kinnitatud. Kui kasutate kinnitamiseks klambreid, siis peavad need vastama kehtivatele eeskirjadele.

Übenduskoht Islektisointhap Voolk KUUN FIND Übenduskoht Voolk Islektisointhap

! Kui kas või ühte neist ülaltoodud nõuetest ei ole võimalik täita või kui pliit paigaldatakse vastavalt 2. klassi 1. alamklassi (kahe kapi vahele paigaldatud pliit) olmeseadmete nõuetele, siis kasutage elastseid metalltorusid. (vt järgnevat).

Ömblusteta elastse terastoru ühendamine keermestatud liitmikuga

Veenduge, et gaasivooliku ja muhvi parameetrid vastavad riiklike öigusaktide nöuetele. Enne vooliku kasutamist eemaldage seadme voolikuhoidik (seadme gaasisisselaskeava on 1/2 tollise silinderkeermega haaratav liitmik).

! Toru täispikkus ei tohi ületada 2 meetrit. Pärast ühendamist veenduge, et toru ei ole kokku surutud ega puutu kokku liikuvate osadega.

Ühenduse tiheduse kontrollimine

Pärast gaasi ühendamist kontrollige seebivahuga, et ei oleks lekkeid. Keelatud on lahtise tule kasutamine.

Pliidi reguleerimine erinevat tüüpi gaasidega kasutamiseks

Pliiti on võimalik ühendada ka teist tüüpi gaasiga, kui algselt ette nähtud (vt kattel olevalt andmesildilt).

Pöletite reguleerimine

Düüside vahetamine põletites:

1. eemaldage restid ja võtke põletid pesadest välja;
2. keerake 7 mm toruvõtme abil düüsid välja (vt joonist)

ja asendage needuue gaasitüübi jaoks sobilike düüsidega((vt. tabel 1 „Põletite ja düüside andmed").

1. pange köik detailidvastupidises järjekorras tagasi.

Minimaalse leegi reguleerimine põletites:

1. keerake nupp minimaalsesse asendisse;

2. võtke nupu kate ära ja keerake selle reguleerimiskruvi (asub küljel või reguleerimisvarda sees) seni, kuni leek muutub väikeseks, kuid püsib stabiilne.

! Kui seade on ühendatud vedelgaasisüsteemiga, keerake reguleerimiskruvitäielikult sisse.

! Põletite õhu juurdevool ei vaja reguleerimist.

! Pärast seadme ümberreguleerimist kasutamiseks teist tüüpi gaasiga asendage algne andmesilt uuega, mis vastab uut tüüpi gaasile (andmesildi saate volitatud teeninduskeskusest).

! Kui kasutatava gaasi rõhk erineb soovituslikust (või erineb vähesel määral), paigaldage toitetorule sobiv reduktor, mis vastab suunatud gaasi reduktoreid käsitleva riikliku öigusakti nõuetele.

Pöletite ja düüside andmete tabel

Tabel 1				Vedel gaas				Maagaas
Põleti	Läbimõõt (mm)	Soojusvõimsus kW (p.c.s.*)		Mõõdavool 1/100	Düüs 1/100	Vool** g/h		Düüs 1/100	Vool* l/h
		Nominaalne	Vähendatud	(mm)	(mm)	***	**	(mm)
Kiire (suur)(UR)	100	3,30 240	0.7	41	90		236	135	314
Poolkiire (keskmine) (S)	75	1.90	0.4	30	69	138	136	104	181
Täiendav (väike)(A)	51	1.00	0.4	30	50	73	71	78	95
Rõhk	Nominaalne (mbar)Minimaalne (mbar)Maksimaalne (mbar)					28-302035	372545	201725

S S UR A

H6GMH6AF C PL

! Et pliit ei kukuks ümber, kui näiteks laps peaks ronima ahju uksele, TU-LEB paigaldada turvakett! Pliit on varustatud turvaketiga,

mis kinnitatakse kruviga (ei kuulu komplekti) pliidi taga olevale seinale ja

samal kõrgusel ka pliidi tagapaneelile. Kruvi ja tüübli valimisel lähtuge seadme taga oleva seina materjalist. Kui kruvi läbimõõt on alla 9 mm, tuleb paigaldada ka seib. Betoonseina puhul tuleb kasutada kruvi, mille läbimõõt on vähemalt 8 mm ja pikkus 60 mm.

Veenduge, et kett on kinnitatud pliidi tagapaneelile ja seina külge, nagu joonisel näidatud. Kett peab olema pingul ja maapinnaga paralleelselt.

TEHNILISED ANDMED
Mõõdud(väljatõmmatud siinidega)	45,5 X 32,4 X 41,3 cm
Maht(väljatõmmatud siinidega)	61 l
Alumise panipaiga mõõdud	laius 42 cmkõrgus 23 cmsügavus 44 cm
Põletid	on kohandatud kõikidelegaasitüüpidele, mis on toodud ärasoojendamis- ja hoidmisruumi seesvasakul asuval andmeplaadil.
Pinge ja sagedus	vt andmeplaadilt
ENERGIAMÄRGIS	Elektriahjud vastavad direktiivi2002/40/EÜ nõuetele.Standard EN 50304Energiakulu loomuliku konvektsiooni puhul – kuumutusrežiim:Konvektsioon;Deklareeritud energiakulu sundkonvektsiooni puhul Klass – kuumutusrežiim:Küpsetamine
	See seade vastab järgmiste EMÜdirektiivide nõuetele: 2006/95/EÜ12.12.06 (madalpinge) ja selle muudatused, ? 2004/108/EMU15.12.04 (elektromagnetiline ühilduvus)ja selle muudatused, - 93/68/EMU22.07.93 ja selle muudatused.2002/96/EMU1275/2008 (Ooterežiimis/väljalülitatudolekus)

Pliidi kasutamine

Gaasipõletite süütamine

Igal PÖLETINUPUL on täisring, mis näitab vastava põleti leegi tugevust.

Pöleti süütamiseks:

1. pange põleti juurde süüdatud tikk või tulemasin;
2. vajutage PÖLETINUPP alla ja keerake seda vastupäeva nii, et see on suunatud leegi maksimaalse seadistuse poole.
3. Leegi tugevuse reguleerimiseks keerake PÖLETINUPPU vastupäeva. Võite kasutada minimaalset seadistusto, maksimaalset seadistustövõi nende kahe vahepealset.

Kui seade on varustatud elektrilise süütega* (C), vajutage PÖLETINUPP alla ja keerake vastupäeva minimaalse leegitugevuse suunas, kuni pöleti süttib. Nupu vabastamisel võib pöleti kustuda. Sel juhul

korraketoimingut ja hoidke nuppu kauem all. Kui seade on varustatud turvaseadisega (X), vajutage PÖLETINUPP alla ja hoidke see all umbes 3-7 sekundit. Selle aja jooksul aktiveerib leek seadme.

! Kui leek peaks juhuslikult kustuma, lülitage põleti välja ja enne uuesti sisse lülitamist oodake vähemalt 1 minut.

Põleti välja lülitamiseks keerake nuppu, kuni see jõuab lõppasendisse •.

Leegi reguleerimine vastavalt tasemetele

põleti leegiintensiivsust saab reguleerida nupuga vastavalt 6 erinevale tasemele, maksimaalsest minimaalseni ja 4 vahetasemele.

nupu keeramisel kinnitab üleminekut ühelt tasemelt teisele klöps. Süsteem tagab veelgi täpsema reguleerimise, võimaldab muuta leegi intensiivsust ja leida kergesti õige taseme erinevate toiduvalmistamistoimingute jaoks.

Praktilised nõuanded põletite kasutamiseks

Põletite võimalikult tulemusliku talitluse tagamiseks ja gaasikulu vähendamiseks soovitame kasutada ainult kaanega nõusid, mille põhi on ühetasane. Need peavad vastama ka põleti suurusele.

Põleti määratlemiseks vaadake skeemi osas "Põletite ja düüside andmete tabel".

Põleti	ř Köögi läbimõõduga (cm)
Kiire (suur)(R) 24JR)26
Poolkiire (keskmine) (S)	16 - 20
Täiendav (väike)(A) 10 -	14

Ahju kasutamine

! Seadme esmakordsel kasutamisel soojendage suletud uksega tühja ahju maksimumtemperatuuril vähemalt pool tundi. Enne ahju välja lülitamist ja ahju ukse avamist tuulutage ruumi. Ahjust võib eralduda veidi ebameeldivat lõhna, mis tuleneb tootmisprotsessis kasutatud kaitsevahendite põlemisest.
! Enne seadme kasutamist eemaldage täielikult selle külgedelt kaitsekile.
! Ärge pange ahju põhja mingeid esemeid, sest need võivad kahjustada ahju emailikihti.
! Kui seade on varustatud elektroonilise programmeerijaga*, siis elektriahju kasutamiseks vajutage lihtsalt üheaegselt alla nupud ja (naidikule kuvatakse sümbol ). Tehke seda enne soovitud küpsetusfunktsiooni seadistamist.

1. Küpsetusrežiimi valimiseks keerake nuppu SELECTOR.

2. Küpsetusrežiimile sobiva temperatuuri või soovitud temperatuuri valimiseks keerake nuppu THERMOSTAT.

Tabelist leiate küpsetusrežiimide loendi ja soovitatud küpsetustemperatuurid(vt tabelit "Soovitused ahjus küpsetamiseks").

Küpsetamise ajal on alati võimalik:

!Asetage küpsetusnõu(d) alati komplekti kuuluva(te)le resti(de)le.

TERMOSTAADI näidikutuli

See näidikutuli näitab, et ahi kuumeneb. Tuli kustub, kui ahju sisetemperatuur saavutab seadistatud temperatuuri. Sellest hetkest alates lülitub see näidikutuli vaheldumisi sisse ja välja ning hoiab ahju temperatuuri püsiva.

Ahju valgusti

Valgusti sisse lülitamiseks keerake nupp SELECTOR mis tahes asendisse, v.a."0". Valgusti põleb seni, kuni ahi on sisse lülitatud. Keerake nupp asendisse-ja valgusti süttib, ilma et ükski elektrielement oleks sisse lülitatud.

Küpsetusrežiimid

AHJU KONVEKTSIOONIREŽIIM

Temperatuur:mis tahes temperatuur vahemikus 50 C kuni maksimaalne võimalik temperatuur. Ülemised ja alumised kütteelemendid lülituvad sisse. Traditsioonilise küpsetusrežiimi kasutamisel soovitame kasutada ainult ühte resti.Rohkem kui ühe resti kasutamisel jaotub kuumus ebaühtlaselt.

KÜPSETUSREŽIIM.

Temperatuur:mis tahes temperatuur vahemikus 50 C kuni maksimaalne võimalik temperatuur.

Tagumine kütteelement ja ventilaator lülituvad sisse ning tagavad örna kuumuse ühtlase jaotumise kogu ahjus. See režiim on ideaalne temperatuuritundlike roogade (nagu kerkimist vajavad koogid) küpsetamiseks ja valmistamiseks ning kondiitritoodete üheaegseks valmistamiseks 3 restil korraga.

PITSAREŽIIM

Temperatuur:mis tahes temperatuur vahemikus 50 C kuni maksimaalne võimalik temperatuur.

Ringikujulised ja ahju alumised kütteelemendid ning ventilaator lülituvad sisse.Selles režiimis kuumeneb ahi kiirelt ja tulemus on suur kuumus, eriti alumiselt kütteelemendilt.Kui kasutate mitut resti korraga, vahetage poole küpsetusaja möödumisel roogade asukohad.

MITME TOIDU ÜHEAEGSE VALMISTAMISE REŽIIM

Temperatuur:mis tahes temperatuur vahemikus 50 C kuni maksimaalne võimalik temperatuur.

Kõik kütteelemendid (ülemine, alumine ja ringikujuline) ja ventilaator lülituvad sisse.Kuna kuumus püsib ühtlane kogu ahjus, küpsetab ja pruunistab öhk toitu ühtlaselt.Korraga võib kasutada maksimaalselt kahte resti.

GRILLIMISREŽIIM

Temperatuur:Max.

Ülemise kütteelemendi keskmine osa lülitub sisse.

Grilli körget ja vahetut temperatuuri soovitatakse selliste roogade valmistamiseks, mille pinnale peab möjuma körge temperatuur (vasika- ja loomalihapraad, fi lee, antrekoot).

Selles küpsetusrežiimis tarbitakse piiratud koguses energiat ja see on ideaalne väikeste koguste grillimiseks. Asetage toit resti keskele, sest nurkadesse paigutatud roog ei küpse ühtlaselt.

GRATÄÄNI REŽIIM

Temperatuur:mis tahes temperatuur vahemikus 50 C kuni 200 C.

Ülemine kütteelement, röstimisfunktsioon (kui on olemas) ja ventilaator lülituvad sisse.See funktsioonide kombinatsioon tõstab kütteelementide ühesuunalise soojuskiirguse

efektiivsust tänu öhu sundringlusele ahjus. See aitab ära hoida toidu pealispinna kõrbemise ja võimaldab kuumusel „imbuda" otse toidu sisse.

! GRILLI ja GRATÄÄNI režiimide kasutamisel peab ahjuuks olema suletud.

Kiirküpsetuseks režiimis

Küttekeha ja ventilaator tulla, tagades soojuse jaotamisel, järjekindlalt ja ühtlaselt kogu ahju. Eelsoojendus ei ole vaja seda cooking režiimis. See režiim on eriti sobiv cooking pakendatud toitu kiiresti (külmutatud või eelköpsetatud). Parima tulemuse saavutate kasutades üht co-oking rack ainult.

Saia režiim

Seisukoht termostaat KNO: 60 ° C ja Max. Alumine küttekeha süttib.

See režiim on ideaalne küpsetamiseks ja toiduvalmistamiseks ōrn toiduained - eriti koogid, mida on vaja tõusta, sest kuumus tulevad alt aitab juuretis protsess.

Pange tähele, et see võtab palju aega, et kõrgematel temperatuuridel, mis tuleb saavutada, seepärast soovitame kasutada „Konvekt-sioon Mode” nimetatud juhtudel.

ULATAMISE režiim

Ahju põhjas asuv ventilaator paneb õhu toa-temperatuuril ümber toidu tsirkuleerima. See on soovitatav igat tüüpi toidu sulatamiseks, aga eriti õrnade toitude, mis ei vaja kuumust, nagu näiteks: jäätisekoogid, koore- või keedukreemi desserdid, puuviljakoogid. Kasutades ventilaatorit, langeb sulatamise aeg umbes poole võrra. Liha, kala ja leiva korral on võimalik protsessi kiirendada kasutades „multi-küpsetus“ režiimi ja seaded temperatuuri vahemikku 80° - 100°C.

VENITLERITUD ALAOSA režiim

Alumine küttekeha ja ventilaator on aktiveeritud ning see võimaldab soojusel jaotuda üle

terve ahju. Selline kombinatsioon on kasulik kala ja juurviljade kergeks küpsetamiseks.

Pöörlev grillvarras*

Pöörleva grillvarda aktiveerimiseks toimige järgmiselt:

1. Pange tilgapann asendisse 1.
2. Pange grillvardatugi asendisse 4 ja sisestage varras ahju tagapaneelil olevasse avasse.
3. Grillvarda sisse lülitamiseks seadke valikunupp

asendisse

Praktilised soovitused toidu valmistamiseks

! Kui kasutate ventilaatori tekitatud sundringluse režiimi, siis ärge pange reste siinidele 1 ja 5.Liiga kõrge vahetu kuumus võib tundlikke roogi kõrvetada.

TOIDU VALMISTAMINE MITMEL TASANDIL KORRAGA

• Kasutage siine 2 ja 4. Pange rohkem kuumust vajavad road siinile 2.
• Pange tilgapann alumisele ja rest ülemisele siinile.

GRILLIMINE

GRILLI JA TOPELTGRILLI režiimi kasutamisel pange rest 5. siinile ning tilgapann 1. siinile tilkuvate mahlade ja/või rasva kogumiseks.GRATÄÄNI režiimis pange rest 2. või 3. siinile ning tilgapann 1. siinile tilkuvate mahlade kogumiseks.

o Soovitame kasutada maksimaalset võimsust.Ülemist kütteelementi reguleeritakse termostaadiga ja selle talitlus ei pruugi olla alati ühtlane.

PITSAREŽIIM

o Kasutage kerget alumiiniumist pitsapanni.Asetage see restile.

Kui soovite kröbedat koorikut, siis ära kasutage tilgapanni, sest vastasel juhul küpsetusaeg pikeneb ja kröbedat koorikut ei teki.

Kui pitsakate on rikkalik, siis soovitame mozzarella juustu lisada alles pärast poole küpsetusaja möödumisel.

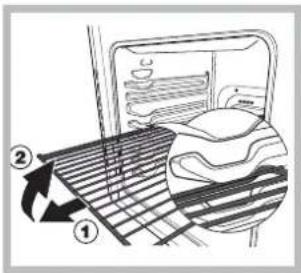

resti eestpoolt veidi üles ja tömmake (2).

-süsteem, mistõttu ei tule rest veidi väljapoole tömmates täielikult ahjust välja(1).

Resti täielikuks väljatõmbamiseks tõstke

Ahju alumises osas asuv panipaik

Ahju alumises osas on panipaik, mida võib kasutadaahjutarvikute või sügavate nõude hoidmiseks. Ukse avamiseks tõmmake seda ettepoole(vt joonist).

Ahjul on palju erinevaid võimalusi, tänu millele saate valmistada kõiki roogasid parimal võimalikul viisil.Aja jooksul õpite kasutama selle universaalse ahju kõiki võimalusi ja järgnevad soovitused on lihtsalt juhiseks, mida võite muuta vastavalt oma isiklikele kogemustele.

Eelsoojendamine

Kui ahi peab olema eelsoojendatud (üldjuhul siis, kui toit on nõusse laotud õhukese kihina), kasutage ventilaatoriga režiimi , mis võimaldab saavutada soovitud temperatuuri võimalikult kiiresti. Nii säästate elektrit.

Seejärel, kui toit on ahjus, valige köige sobivam küpsetusrežiim.

Elektrooniline taimer\*

See funktsioon kuvab aega ja töötab taimerina, mis loendab minuteid nullini.

! Köik funktsioonid aktiveeruvad umbes 7 sekundi jooksul pärast seadistamist.

Kella seadistamine

Kui seade on ühendatud vooluvörku või pärast elektrikatkestust hakkab kellanäidik vilkuma ja näidikule kuvatakse: 0:00

- Täpse aja seadistamiseks vajutage nupule v ja seejärel nuppudele - ja +. Numbrite kiiremaks liikumiseks ülespoole vajutage nupud alla ja hoidke need all.

Vajalike seadistuste tegemiseks korrake ülalkirjeldatud protsessi.

Taimerifunktsioon

Selle funktsiooni aktiveerimiseks vajutage alla nupp, pärast mida kuvatakse näidikule sümbol. Iga kord, kui vajutate nupule+, suureneb aeg 10 sekundi võrra, kuninäiduni 99 minutit ja 50 sekundit. Kui vajutate nupule pärast seda, suurendab iga vajutus aega ühe minuti võrra, kuni maksimaalse väärtuseni 10 tundi.

Aja vähendamiseks vajutage nupule -.

Pärast aja seadistamist käivitub taimeri mahaloendamise funktsioon. Kui seadistatud aeg jõuab nullini, kostub helisignaal (selle lõpetamiseks vajutage suvalisele nupule).

Aja kuvamiseks vajutage nupule ja sümbolä näitab, et taimeri funktsioonon seadistatud. Umbes 7 sekundi möödumisel läheb näidik automaatselt taimerirežiimile.

Seadistatud aja tühistamine

Hoidke nupp - all seni, kuni näidikule kuvatakse0:00.

Helisignaali tugevuse reguleerimine

Pärast seadistuste tegemist ja kinnitamist kasutage nuppu - ja reguleerige helisignaali tugevus.

Küpsetamise planeerimine elektroonilise programmeerija\* abil

Kella seadistamine

Pärast seadme ühendamist vooluvörku või pärast elektrikatkestust lähtestub näidik automaatselt väärtusele 0:00 ja hakkab vilkuma. Aja seadistamiseks:

1. Vajutage üheaegselt alla nupud COOKING TIME! ja COOKING END TIME
2. Pärast nuppude alla vajutamist seadistage täpne kellaaeg nelja sekundi jooksul. Selleks vajutage alla nupud + ja - . Nupp+ kerib tunde edasi janupp- tagasi. Kui kellaaeg on seadistatud, lülitub programmeerija automaatselt käsirežiimile.

Taimeri seadistamine

Taimer võimaldab seadistada aja mahalugemist. Pärast seadistatud aja mõödumist kostub helisignaal.

Taimeri aktiveerimiseks toimige järgmiselt:

1. vajutage nupule TIMER . Näidikule kuvatakse:
   ^ 0·30.
2. Soovitud aja seadistamiseks vajutage nupule+ja-
3. Nuppude vabastamisel algab aja mahaloendamine ja näidikule kuvatakse järelejäänud aeg.

10:00

1. Pärast seadistatud aja möödumist kostub helisignaal, mille välja lülitamiseks vajutagesuvalisele nupule (v.a. nupud+ ja -). Sümbo! kustub.

! Taimer ei lülita ahju sisse ega välja.

Helisignaali helitugevuse reguleerimine

Pärast seadistuste tegemist ja kinnitamist kasutage nuppu - ja reguleerige helisignaali tugevus.

Viitajaga küpsetamise seadistamine

Esmalt otsustage, millist küpsetusrežiimi te kasutada soovite, ja seadistage sobiv temperatuur. Selleks kasutage ahju nuppe SELECTOR ja THERMOSTAT. Seejärel seadistage küpsetusaeg:

1. Vajutage nupule COOKING TIME 📄.
2. Nelja sekundi jooksul pärast nupu alla vajutamist seadke täpne kellaaeg. Selleks vajutage alla nupud+ja-. Näiteks, kui soovite küpsetusajaks seadistada 30 minutiti, kuvatakse näidikule:

^ 0·30

1. 4 sekundi jooksul pärast nuppude vabastamist kuvatakse näidikule uuesti hetke aeg (näiteks 10:00) koos sümboligamja tähega A (AUTO).

Seejärel seadistage küpsetamise löpuaeg:

1. Vajutage nupule END COOKING TIME
2. Nelja sekundi jooksul pärast nupu alla vajutamist seadistage küpsetamise lõpuaeg. Selleks vajutage alla nupud + ja - . Näiteks kui soovite, et küpsetamine lõpeks kell 13:00, kuvatakse näidikule:

^13·00

1. Nelja sekundi jooksul pärast nuppude vabastamist kuvatakse näidikule uuesti hetke aeg (näiteks 10:00) koos tähega A (AUTO).

^A 10·00

Nüüd on ahi programmeeritud nii, et see lülitub kell 12:30 automaatselt sisse ja välja 30 minuti pärast, s.o. kell 13:00.

Kohese küpsetusaja seadistamine

Järgige ülaltoodud juhiseid küpsetusaja seadistamiseks (punktid 1-3).

! Kui näidikule on kuvatud täht A, siis on AUTOrežiimis programmeeritud nii küpsetusaeg kui ka küpsetamise lõpuaeg. Ahju lülitamiseks käsirežiimile vajutage pärast iga AUTO küpsetusrežiimi üheaegselt alla nupud COOKING TIME ja END COOKING TIME

! Sümbolmpõleb koos ahju tulega kogu küpsetusprogrammi kestuse vältel.

Seadistatud küpsetusaja vaatamiseks vajutage mis tahes ajahetkel nupule COOKING TIME 📂 ja küpsetamise lõpuaja kuvamiseks vajutage nupule END COOKING TIME 📂 Küpsetusaja lõppedes kostub helisignaal. Helisignaali lõpetamiseks vajutage mis tahes nupule, v.a. nupud + ja - .

Eelnevalt seadistatud küpsetusaja tühistamine Vajutage üheaegselt alla nupud COOKING TIME ja COOKING END TIME

Eelnevalt seadistatud andmete parandamine või tühistamine

Sisestatud andmeid saab muuta mis tahes ajahetkel. Selleks vajutage vastavale nupule (TIMER, COOKING TIME või COOKING END TIME) ja nupule + või - . Küpsetusaja andmete tühistamisel tühistatakse automaatselt ka küpsetamise lõpuaeg ja vastupidi. Kui ahi on juba programmeeritud, siis ei saa sisestada küpsetusaja lõpuaega, mis on varem, kui programmeeritud küpsetamise algusaeg.

Enne kaane sulgemist lülitage köik põletid ja elektrilised keeduplaadid välja..

Soovitused ahjus küpsetamiseks

Küpsetusrežiimid	Toit	Kaal(kg)	Restiasend	Eelsoojendusaeg(min)	Soovitusliktemperatuur	Valmistamisaeg(min)
Konvektsioonirežiim	Pardiliha	1	3	15	200	65-75
	Vasika- või veisepraad	1	3	15	200	70-75
	Seapraad	1	3	15	200	70-80
	Küpsised (muretainas)	-	3	15	180	15-20
	Tordid	1	3	15	180	30-35
Küpsetusrežiim	Tordid	0.5	3	15	180	20-30
	Puuviljakoogid	1	2 või 3	15	180	40-45
	Jogurtiga keeks	0.7	3	15	180	40-50
	Keeks	0.5	3	15	160	25-30
	Täidisega pannkoogid (kahel restil)	1.2	2 ja 4	15	200	30-35
	Väikesed koogid (kahel restil)	0.6	2 ja 4	15	190	20-25
	Juustutäidisega tuuletaskud (kahel restil)	0.4	2 ja 4	15	210	15-20
	Kreemitäidisega tuuletaskud (kolmel restil)	0.7	1 ja 3 ja 5	15	180	20-25
	Küpsised (kolmel restil)	0.7	1 ja 3 ja 5	15	180	20-25
	Besee (kolmel restil)	0.5	1 ja 3 ja 5	15	90	180
Pitsarežiim	Pitsa	0.5	3	15	220	15-20
	Vasika- või veisepraad	1	2	10	220	25-30
	Kanaliha	1	2 või 3	10	180	60-70
Toidu valmistamin e mitmel tasandil korraga	Pitsa (kahel restil)	1	2 ja 4	15	230	15-20
	Lasanje	1	3	10	180	30-35
	Talleliha	1	2	10	180	40-45
	Kanapraad ja kartulid	1+1	2 ja 4	15	200	60-70
	Makrell	1	2	10	180	30-35
	Jogurtiga keeks	1	2	10	170	40-50
	Kreemitäidisega tuuletaskud (kahel restil)	0.5	2 ja 4	10	190	20-25
	Küpsised (kahel restil)	0.5	2 ja 4	10	180	10-15
	Keeks (ühel restil)	0.5	2	10	170	15-20
	Keeks (kahel restil)	1	2 ja 4	10	170	20-25
	Soolased pirukad	1.5	3	15	200	25-30
Grill	Merikeel ja tindikala	0.7	4		100%	10-12
	Kalmaari- ja krevetikebabid	0.6	4		100%	8-10
	Tindikala	0.6	4		100%	10-15
	Tursafilee	0.8	4		100%	10-15
	Grillitud köögiviljad	0.4	3 või 4		100%	15-20
	Vasikaliha lõigud	0.8	4		100%	15-20
	Kastmed	0.6	4		100%	15-20
	Hamburger	0.6	4		100%	10-12
	Makrell	1	4		100%	15-20
	Röstitud võileivad (või rõstsai)	nr. 4 ja 6	4		100%	3-5
Topeltgrill	Vasikaliha lõigud	1	4	5	Max	15-20
	Karbonaad	1	4	5	Max	15-20
	Hamburger	1	4	5	Max	7-10
	Makrell	1	4	5	Max	15-20
	Rõstsai	nr. 4	4	5	Max	2-3
	Grillvardaga
	Vasikaliha grillvardal	1.0		5	Max	70-80
	Kanaliha grillvardal	2.0		5	Max	70-80
Gratään	Grilkana	1.5	2	10	200	55-60
	Tindikala	1.5	2	10	200	30-35
	Grillvardaga
	Vasikaliha grillvardal	1.5		55	200	70-80
	Kanaliha grillvardal	1.5		5	200	70-80
	Lambaliha grillvardal	1.5			200	70-80
	Mitu grillvarrast (ainult valitud mudelid)
	Lihakebab
	Köögiviljakebab	1.0		5	Max	40-45
		0.8		5	Max	25-30
VENITLERITUD ALAOSA režiim		1.5	2	10
	Latikas	0.5	3	18'	200	30-35
	Kuldkala filee	0.5	3	16'	170-180
	Fooliumis meriahven	0.5	3	24'	160-170	25-35
	Juurviljade segu	0.8 - 1,0	3	21'	200-210	15-20
	(ühepajatoit)				190 -200	35-45
	Hästi küpsetatud juurviljad	1,5 - 2,0	3	20'	180 - 190	50 - 60
						55 - 60
SULATAMISE režiim	parandada köök

! Selle seadme välja töötamisel ja tootmisel on järgitud rahvusvahelisi ohutusstandardeid.

Ohutuse tagamiseks lugege järgnevad ohutusjuhised hoolikalt läbi.

Üldohutus

• See seade on mõeldud toidu valmistamiseks kodus ning ei sobi kasutamiseks äri- ja tööstusettevõtetes.
• Seadet ei tohi paigaldada välistingimustesse, ka mitte kaetud aladele. Äärmiselt ohtlik on jätta seade vihma ja tormi kätte.
• Ärge puudutage pliidiplaati paljaste jalataldade ega märgate käte või jalataldadega.
• Pliiti võivad kasutada ainult täiskasvanud toidu valmistamiseks vastavalt käesolevale kasutusjuhendile.
• Antud juhend on möeldud Klassi 1 (eraldiseisev) ja Klassi 2 (kahe kapi vahele paigaldatav) seadmele.
  • Hoidke lapsed seadmest eemal.
• Kontrollige, et seadme toitekaablid ei puutu kokku teiste elektriseadmetega ega ahju kuumade osadega.
• Ventilatsiooni- ja hajutusavasid ei tohi kinni katta.
• Toidunõude asetamisel ahju või ahjust välja võtmisel kasutage alati pajakindaid.
• Ärge kasutage sisselülitatud pliidi lähedal kergestisüttivaid vedelikke (alkohol, bensiin jne).
• Ärge pange ahju alumises osas asuvasse panipaika ega ahju kergestisüttivaid materjale. Seadme juhuslikul sisse lülitamisel võib tekkida tulekahju.
• Kui te seadet ei kasuta, siis peavad nupud olema asendis ^ .
• Seadme lahtiühendamisel elektrivörgust tömmake pistikust, mitte kaablist.
• Enne seadme puhastamist või hooldust ühendage seade alati elektrivõrgust lahti.
• Kui seadmel peaks tekkima rike, siis ärge püüdke seda mitte mingil juhul ise parandada. Vastavate teadmisteta inimeste poolt tehtud remont võib põhjustada vigastusi või seadme talitlushäireid. Pöörduge klienditoe poole.
• Ärge toetage ahju uksele raskeid esemeid.
• See seade ei ole mõeldud kasutamiseks isikutele (sealhulgas lapsed), kellel on vähenenud füüsilised, meelelised või vaimsed võimed või vähesed kogemused ja oskused või kes ei ole seadme kasutamisega tuttavad Kui kõnealused isikud seadet kasutavad, tuleb tagada nende ohutuse eest vastutava isiku järelevalve või juhendamine või anda sellistele isikutele eelnevalt juhiseid seadme kasutamiseks.

HOIATUS! Kuumenemisel võib klaaskaas puruneda.

Kasutusest körvaldamine

• Pakkematerjali kasutusest körvaldamisel: järgige kohalikke eeskirju, mis võimaldavad pakendi taaskasutust.
• Vastavalt Euroopa Liidu Direktiivile 2002/96/EÜ elektrija elektroonikaseadmete jäätmete kohta on keelatud majapidamisseadmete kahjutustamine koos tavaliste tahkete olmejäätmetega. Kasutuskölbmatuks muutunud seadmed tuleb koguda kokku eraldi, et optimeerida neis sisalduvate materjalide taaskasutamist ja ringlussevõttu ning vähendada mõju inimtervisele ja keskkonnale. Ristiga mahakriipsutatud prügikonteineri tähis köikidel toodetel tuletab kasutajale meelde kohustust viia seade kasutusest kõrvaldamisel spetsiaalsesse kogumispunkti. Täpsemat teavet majapidamisseadmete nõuetekohase kahjutustamise kohta saab kasutaja kohalikust omavalitsusest või seadme edasimüüjalt.

Keskkonnakaitse

• GRILLI JA VENTILAATORI TEKITATUD SUNDRINGLUSE JA GRILLI režiimis peab ahju uks olema kindlasti suletud. See aitab saavutada parema tulemuse ja säästa elektrienergiat (umbes 10%).
• Kui vähegi võimalik, vältige ahju eelsoojendamist ja püüdke see alati eelnevalt täita. Avage ust nii vähe kui võimalik, sest iga avamisega kaasneb soojuskadu. Energia märkimisväärseks säästmiseks lülitage ahi umbes 5 kuni 10 minutit enne planeeritud küpsetamise aja löppu ja kasutage toidu valmimiseks ahju jääksoojust.
• Hoidke tihendid puhtad ja korras, et vältida soojuse kadu ukse kaudu
• Kui teil on kahetariifne elektrileping, aitab viitega keetmine säästa elektrit, käivitades pliididö majanduslikult soodsamal ajaperioodil.
• Poti või panni põhi peab täielikult katma pliidiplaadi. Kui see on väiksem, raisatakse väärtuslikku energiat ning pottidest ülekeevad toiduained jätavad pliidile jäljed, mille eemaldamine võib osutuda raskeks.
• Valmistage toitu kaanega suletud pottides ja pannides ja kasutage nii vähe vett, kui võimalik. Toidu valmistamine katmatta pottides, kulutab oluliselt enam energiat
• Kasutage täiesti lameda põhjaga potte ja panne
• Kui keedate pika valmimisajaga roogasid, on möistlik kasutada survekeetlit, mis on kaks korda kiirem ja säästab kolmandiku energiat.

Seadme välja lülitamine

Enne hooldus- või puhastustööde tegemist ühendage seade elektrivõrgust lahti.

Seadme puhastamine

! Ärge kasutage seadme puhastamiseks auru- ega surveseadmeid.

• Roostevabast terasest või emailiga kaetud välisosade ja kummitihendite puhastamiseks kasutage käesooja vee ja neutraalse seebi lahuses immutatud käsna. Raskestieemaldatavate plekkide puhastamiseks kasutage spetsiaalseid puhastusvahendeid. Pärast puhastamist loputage ja kuivatage pinnad hoolikalt. Ärge kasutage abrasiivseid ega söövitavaid puhastusvahendeid.
• Restid, põletite korgid ja põletid võib puhastamise lihtsustamiseks eemaldada. Peske neid sooja vee ja mitteabrasiivse puhastusvahendiga ja veenduge enne kuivatamist, et kõik põlenud toidujäägid on eemaldatud.
• Elektrisüütega pliitide elektroonilise süüteseadise klemmiosa tuleb sageli puhastada. Samuti kontrollige, et düüsid ei ole ummistunud.
• Ahju sisepindu on kõige parem puhastada pärast igat kasutuskorda, kui pinnad on veel leiged. Kasutage sooja vett ja puhastusvahendit, seejärel loputage ja kuivatage pinnad hoolikalt pehme lapiga. Ärge kasutage abrasiivseid puhastusvahendeid.
• Ahjuukse klaasi puhastamiseks kasutage käsna ja mitteabrasiivset puhastusvahendit, seejärel kuivatage hoolikalt pehme lapiga. Ärge kasutage abrasiivseid materjale ega teravate servadega metallkaabitsaid, sest need võivad klaasi kriimustada ja selle pragunemist põhjustada.
• Lisatarvikuid võib pesta nagu toidunõusid, ka nõudepesumasinas.

Kate*

Kui pliidil on klaaskate, siis puhastage seda leige veega. Ärge kasutage abrasiivseid puhastusvahendeid. Pliidi tagaosa puhastamise hõlbustamiseks võib katte eemaldada. Avage kate täielikult ja tõmmake seda ülespoole (vt joonis).

! Ärge sulgege katet, kui põletid on süüdatud või kui need on veel kuumad.
! Enne kaane avamist kuivatage võimalikud pritsmed.

Ahju tihendite kontrollimine

Kontrollige regulaarselt ahjuukse ümber olevaid tihendeid. Kui tihendid on kahjustunud, pöörduge lähimasse hoolduskeskusesse. Kuni tihendite välja vahetamiseni soovitame ahju mitte kasutada.

Ahju lambi väljavahetamine

1. Ühendage seade elektrivörgust lahti ja eemaldage lambipesa klaaskate (vt joonist).
2. Eemaldage lamp ja asendage see samaväärse lambiga: pinge:230 V, võimsus: 25 W, sokkel: E 14.
3. Pange kaas tagasi ja ühendage seade uuesti elektrivörku.

Leegihajutajate hooldus

Aja jooksul võivad leegihajutid ummistuda või neid on raske pöörata. Sel juhul vahetage need välja.

! Seda võib teha ainult tootja poolt volitatud kvalifitseeritud spetsialist.

Klienditugi

Hoidke käepärast seadme järgmised andmed:

• Seadme mudel (Mod.).
  • Seerianumber (S/N).

Need andmed leiate seadme andmeplaadilt ja/või pakendilt.

Ahju ukse eemaldamine ja taaspaigaldamine

1. Avage uks

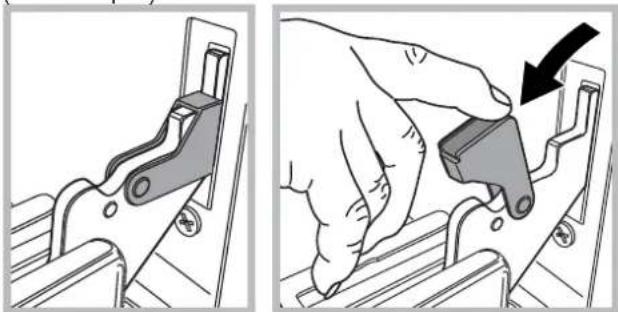

2. Pöörake ahju ukse hinged täielikult tagasisuunas (vaadake pilti)

1. Sulgege uks kuni klambrid peatuvad (uks jääb umbes 40° avatuks) (vaadake pilti)

40°

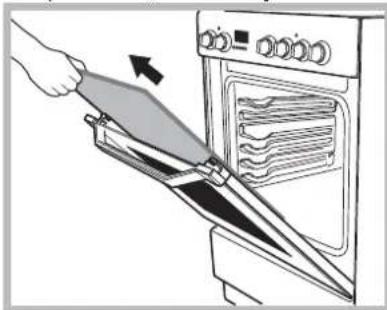

1. Vajutage ülevalpool asetsevaid kahte nuppu ja võtke paneel välja (vaadake pilti)

1. Eemaldage klaasleht ja teostage puhastus vastavalt peatükis „Puhastus ja hooldus“ kirjeldatule.

HOIATUS! Ahju kasutamiseks tuleb siseukse klaas eemaldada!

HOIATUS! Siseukse klaasi uuesti paigaldamiseks, asetage klaaspaneel korrektselt nii, et klaasile kirjutatud hoiatus poleks ümber pööratud ja oleks lihtsalt loetav.

1. Pange paneel tagasi, õigest paigutusest annab märku klöps.
2. Avage uks täielikult.
3. Sulgege toed (vaadake pilti).

1. Nüüd saate ukse täielikult sulgeda ja ahju saab jälle tavapäraselt kasutada

Auru abil ahju puhastamine:

See puhastusmeetod on soovitatav peale rasvaste toitude valmistamist (röstimine, liha)

See puhastustoiming lihtsustab tegevust mustuse eemaldamisel ahju seintelt tekitades ahju sisemuses auru. Selliselt on ahju sisemuse puhastamine lihtsam.

Tähtis! Enne aurupuhastuse alustamist:

• eemaldage köik toidujäägid/rasva jäägid ahju põhjast.
• eemaldage köik lisatarvikud (restid ja pannid).

Peale eelmainitud tegevuste teostamist, soovitame järgmist:

1 – Valage 300 ml vett sügavasse ahjupanni; asetage see esimesele tasemele põhjapoolt vaadatuna. Mudelitel ilma sügava pannita, kasutage tavalist küpsetuspanni ja pange see restile alumisse asendisse.

2 – Valige Saia režiim temperatuur 100°C;

funktsioon ja seadke

3 – Hoidke ahi sees 15 minutit;
4 – Lülitage ahi välja;
5 – Kui ahi on jahtunud, avage uks ja lõpetage puhastamine vee ja niiske lapiga.
6 – Peale puhstamise löpetamist eemaldage köik vee jäägid ahju sisemusest.

Kui sama puhastust teostada pärast rasvaste toitude valmistamist või kui ahi on väga määrdunud, lõpetage puhastamine tavalisel moel nagu kirjeldatud eelmises peatükis.

! Köik puhastused tehke siis kui ahi on külm!
