Marka	Hotpoint
Model	KIS 644 DD Z
Rodzaj produktu	Płyta indukcyjna (do zabudowy)
Wymiary (cm)	59 x 52 (w przybliżeniu)
Waga (kg)	Ok. 10-12 kg
Napięcie zasilania	220-240 V 1+N ~ 50 Hz (również możliwe 400 V)
Moc całkowita (W)	7200 W
Liczba stref grzewczych	4
Rodzaj stref grzewczych	Indukcyjne (I) z boosterem (B)
Funkcja Booster	Tak, do 3000 W na strefę (ograniczona przy innych strefach)
Timer	Tak, programowalny czas gotowania (1-99 minut) i ogólny timer
Blokada dziecięca (blokada panelu sterowania)	Tak
Tryb demonstracyjny	Tak (ogrzewanie wyłączone, sterowanie aktywne)
Wykrywanie garnków	Tak, na każdą strefę
Zabezpieczenie przed przegrzaniem	Tak, automatyczne wyłączanie
Wyłącznik bezpieczeństwa	Tak, automatyczne wyłączenie po maksymalnym czasie dla danego poziomu mocy
Wskaźnik ciepła resztkowego	Tak
Materiał płyty	Szkło-ceramika (indukcyjna)
Czyszczenie	Za pomocą wilgotnej gąbki i specjalnego środka do płyt ceramicznych; skrobak do przypalonych resztek
Instalacja	Do zabudowy; wymaga wentylacji; nie nad zmywarką ani lodówką
Podłączenie elektryczne	Osobne podłączenie; wymagany wyłącznik wielobiegunowy przy stałym podłączeniu
System grzewczy	Indukcyjny (pole elektromagnetyczne)
Klasa energetyczna	Nie podano, ale spełnia dyrektywy UE
Gwarancja	Skonsultuj instrukcję lub sprzedawcę
Naprawa	Tylko przez autoryzowanego technika; nie majsterkuj przy systemie wewnętrznym

Często zadawane pytania - KIS 644 DD Z HOTPOINT

Jak włączyć płytę grzejną?

Naciśnij przycisk ON/OFF przez około 1 sekundę. Po krótkim sygnale dźwiękowym płyta zostanie włączona. Następnie możesz wybrać żądaną strefę grzewczą i ustawić moc za pomocą suwaka.

Jak korzystać z funkcji Booster?

Naciśnij przycisk Booster żądanej strefy grzewczej. Zapali się lampka kontrolna. Booster zwiększa moc do 2000 W lub 3000 W (w zależności od strefy) i automatycznie zatrzymuje się po 4 minutach. Uwaga: podczas pracy boostera moc sąsiednich stref może być ograniczona.

Jak ustawić timer dla strefy grzewczej?

Wybierz strefę grzewczą, ustaw moc, naciśnij przycisk programowania ⚡. Lampka strefy zacznie migać. Użyj przycisków - i +, aby ustawić żądany czas gotowania (1-99 minut). Potwierdź przyciskiem ⬇ lub po 10 sekundach. Timer rozpocznie odliczanie, a po zakończeniu rozlegnie się sygnał i strefa wyłączy się.

Jak aktywować blokadę dziecięcą?

Podczas użytkowania naciśnij przycisk Blokada panelu sterowania (ikona kłódki). Zapali się lampka kontrolna i sterowanie zostanie zablokowane. Aby odblokować, naciśnij ponownie krótko ten sam przycisk.

Jakie garnki nadają się do indukcji?

Używaj garnków z materiału ferromagnetycznego, takich jak żeliwo, stal emaliowana lub specjalna stal nierdzewna do indukcji. Przetestuj magnesem: jeśli magnes się przykleja, garnek jest odpowiedni. Dno powinno być grube i płaskie, aby zapewnić dobry kontakt.

Co zrobić w przypadku przegrzania?

Jeśli elementy elektroniczne przegrzeją się, płyta automatycznie się wyłączy i pojawi się F z migającym numerem. Pozostaw urządzenie do ostygnięcia. Gdy temperatura będzie bezpieczna, komunikat zniknie i będziesz mógł ponownie włączyć płytę.

Jak czyścić płytę grzejną?

Nie używaj środków ściernych. Czyść wilgotną gąbką i osusz ręcznikiem papierowym. Do uporczywych zabrudzeń użyj specjalnego skrobaka do płyt ceramicznych. Cukier lub plastik, który się stopił, usuń natychmiast, gdy płyta jest jeszcze ciepła. Następnie użyj specjalnego środka do konserwacji.

Co oznaczają kody błędów?

Kody błędów zaczynają się od F i cyfry. Oznaczają usterkę, taką jak przegrzanie lub awarię. Wyłącz płytę i odczekaj kilka minut. Jeśli kod nadal się pojawia, skontaktuj się z serwisem technicznym.

Jak wyjść z trybu demonstracyjnego?

Włącz płytę i upewnij się, że wszystkie strefy są wyłączone. Naciśnij jednocześnie przyciski + i - przez 6 sekund. Po 6 sekundach lampki kontrolne ON/OFF i blokady zaczną migać. Zwolnij przyciski, naciśnij przycisk ON/OFF. Na wyświetlaczu pojawi się naprzemiennie DE i OF. Wyłącz i włącz płytę; tryb normalny zostanie przywrócony.

Czy odgłosy pracy są normalne?

Tak. Niski szum, delikatny świst, trzeszczenie lub dźwięk wentylatora są normalne w przypadku indukcji. Dźwięk jest spowodowany polem elektromagnetycznym i garnkiem. To nie jest usterka. Jeśli dźwięk jest bardzo głośny, zmniejsz moc.

INSTRUKCJA OBSŁUGI KIS 644 DD Z HOTPOINT

Podłączenie do sieci elektrycznej

Opis urządzenia, 15

Panel sterowania

Uruchomienie i użytkowanie, 16-19

Włączanie płyty grzejnej

Włączanie pól grzejnych

Funkcja booster

Wyłączanie pól grzejnych

Programowanie czasu trwania gotowania

Minutnik

Blokada sterowania

Wyłączanie płyty grzejnej

Tryb „demo“

Praktyczne porady dotyczące użytkowania

urzadzenia

Urządzenia zabezpieczające

Praktyczne porady dotyczące gotowania

Zalecenia i środki ostrożności, 20

Ogólne zasady bezpieczeństwa

Utylizacja

Konserwacja i utrzymanie, 21

Odłączenie prądu elektrycznego

Mycie urządzenia

Demontaż płyty

Opis techniczny modeli, 22

! Należy zachować niniejszą instrukcję, aby móc z niej skorzystać w każdej chwili. W razie sprzedaży, odstąpienia lub przeniesienia urządzenia, należy się upewnić, czy instrukcja została przekazana wraz z nim, aby nowy właściciel płyty grzejnej mógł się zapoznać z jej działaniem i z właściwymi ostrzeżeniami.
! Należy uważnie przeczytać instrukcję: zawiera ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa.

Ustawienie

! Elementy opakowania nie sa zabawkami dla dzieci i należy je usunac zgodnie z normami dotyczącymi selektywnego gromadzenia odpadów (patrz Zalecenia i srodki ostroznosci).
! Instalacja powinna zostać wykonana zgodnie z niniejszymi instrukcjami przez wykwalifikowany personel. Niewłaściwa instalacja może spowodować szkody w stosunku do osób, zwierząt lub mienia.

Zabudowa

Aby zapewnić prawidłowe działanie urządzenia, mebel musi posiadać odpowiednie właściwości:

• blat musi być wykonany z materiału odpornego na ciepło, na temperaturę około 100°C;
• jeśli płyta grzejna ma być zainstalowana na piecu, musi on posiadać system chłodzenia z wentylacją wymuszona;
• należy unikać instalowania płyty grzejnej na zmywarce: w przypadku takiej konieczności, umieścić pomiędzy dwoma urządzeniami szczelny element oddzielający;

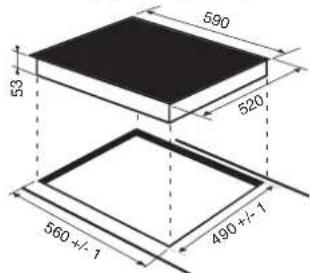

• w zaleznosci od plyty grzejnej, jaka ma byc zainstalowana (patrz rysunki), wewnętrzna czesc mebla powinna miec następujące wymiary:

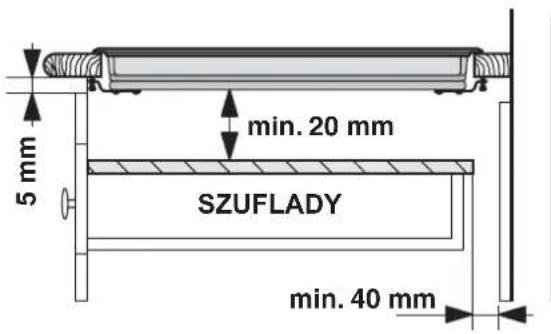

Obieg powietrza

Aby umożliwiać właściwy obieg powietrza i aby uniknąć przegrzania powierzchni wokół urządzenia, płyta grzejna powinna być umieszczona:

• w odległości co najmniej 40 mm od tylnej ściany lub od każdej innej pionowej powierzchni;
• w taki sposób, aby zachować odległość minimum 20 mm pomiędzy przestrzenią do zabudowy a znajdującym się pod nią meblem.
• Meble znajdujące się obok, a których wysokość przekracza wysokość płyty roboczej, powinny zostać odsunięte przynajmniej na 600 mm od krawędzi płyty roboczej.

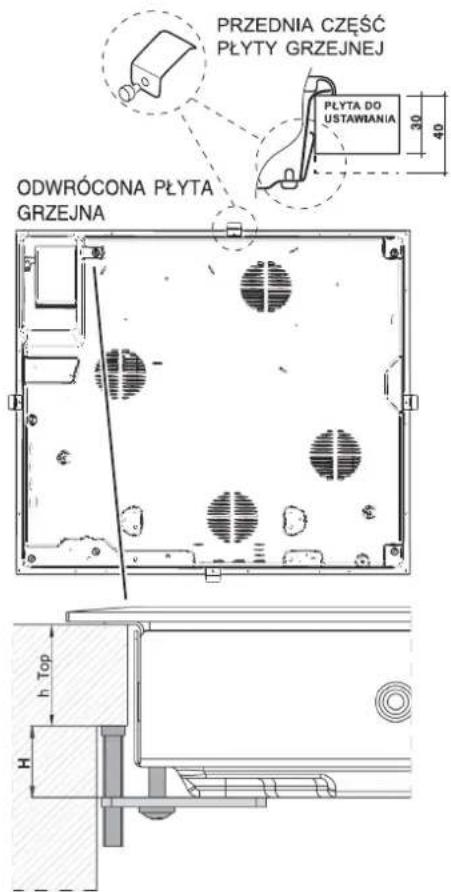

Mocowanie

Urządzenie powinno być zainstalowane na idealnie płaskim blacie. Ewentualne odkształcenia, spowodowane nieprawidłowym zamocowaniem, mogą być przyczyną zmiany właściwości urządzenia i, w konsekwencji, wpływając niekorzystnie na jego pracę. Długość śruby regulacyjnej uchwytów mocujących należy ustawić przed ich zamontowaniem, na podstawie grubości blatu:

- grubość 30 mm: śruba 23 mm;

- grubość 40 mm: śruba 13 mm.

W celu zamocowania urządzenia należy wykonać następujące czynności:

1. Przy pomocy krótkich śrub bezłba przykręcić 4 sprężyny centrujące do otworów umieszczonych w środkowej części każdego boku płyty;
2. umieścić płytę grzejną w meblu, wyśrodkować ją i wywrzeć odpowiedni nacisk na cały jej obwód, tak aby płyta dobrze przylegała do blatu.
3. w przypadku płyt z profilami bocznymi: po zainstalowaniu płyty grzejnej w meblu umieścić 4 uchwyty mocujące (każdy ze sworzniem) na dolnym obwodzie płyty grzejnej i przykręcić je długimi śrubami z łbem w taki sposób, aby szkło przylegało do blatu.

! Śruby sprężyn centrujących muszą pozostać dostępne.

! Zgodnie z normami bezpieczeństwa, po zabudowaniu urządzenia nie powinien być możliwy kontakt z jego elementami elektrycznymi.

! Wszystkie części, które stanowią zabezpieczenie, powinny być zamocowane w taki sposób, aby nie można było ich zdjąć bez użycia narzędzia.

Podłączenie do sieci elektrycznej

! Podłączenie do sieci elektrycznej płyty grzejnej oraz ewentualnego pieca do zabudowy powinno być wykonane oddzielnie, zarówno ze względów bezpieczeństwa elektrycznego, jaki dla ułatwienia czynności związanych z wyjmowaniem pieca.

Podłączenie jednofazowe

Płyta jest wyposażona w kabel zasilający przygotowany do podłączenia jednofazowego. Należy połączyć przewody zgodnie z tabelą i z rysunkami umieszczonymi poniżej:

Typowe napięcie i częstotliwość słeci	Kabel elektryczny Połączenie przewodów
220-240V 1+N ~ 50 Hz		: żółty/zielony;N: 2 przewody niebieskie razemL: brązowy razem z czarnym

Inne typy podłączeń

Jeśli instalacja elektryczna posiada jedną z następujących cech: Typowe napięcie i częstotliwość sieci

• 400V - 2+N \~ 50 Hz
  • 220-240V 3 \~ 50 Hz
  • 400V 3 - N \~ 50 Hz
  • 400V - 2+2N \~ 50 Hz

Oddzielić kable i połączyć przewody zgodnie z tabelą i z rysunkami umieszczonymi poniżej:

Typowe napięcie i częstotliwość sieci	Kabel elektryczny	Połączenie przewodów
400V - 2+N ~50 Hz		± : żółty/zielony;N: 2 przewody niebieskie razemL1: czarnyL2: brązowy
220-240V 3 ~50 Hz
400V 3-N ~50 Hz
400V - 2+2N ~50 Hz		± : żółty/zielony;N1: niebieskiN2: niebieskiL1: czarnyL2: brązowy

Podłączenie kabla zasilającego do sieci

W przypadku bezpośredniego podłączenia do sieci pomiędzy urządzeniem a siecią, należy zainstalować wyłącznik wielobiegunowy z minimalnym otwarciem między stykami wynoszącym 3 mm.

! Instalator odpowiada za prawidłowe wykonanie podłączenia elektrycznego i za zachowanie norm bezpieczeństwa. Przed podłączeniem urządzenia, należy się upewnić czy:

- gniazdko posiada uziemienie i jest zgodne z obowiazującymi przepisami;

- gniazdko jest w stanie wytrzymac maksymalne obciażenie mocy urządzenia wskazane na tabliczce znamionowej płyty;

- napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej;

- gniazdko jest kompatybilne z wtyczką urządzenia. Jeśli gniazdko nie jest kompatybilne, należy wymienić gniazdko lub wtyczkę; nie stosować przedłużaczy ani rozgałęziaczy.

! Po zainstalowaniu urządzenia kabel elektryczny i gniazdko prądu powinny być łatwo dostępne.

! Kabel nie powinien być pogięty ani przygnieciony.

! Kabel elektryczny musi być okresowo sprawdzany i wymieniany wyłącznie przez autoryzowany personel techniczny.

! W przypadku nieprzestrzegania tych zasad, producent nie ponosi żadnej odpowiedzialności.

! Nie usuwać ani zamieniać przewodu zasilającego z jakiego kolwiek powodu. Usunięcie lub wymiana będzie powodem utracenia gwarancji i znaku CE. INDESIT zwolniony jest z jakiejkolwiek odpowiedzialności za wypadki lub szkody wynikające z usunięcia lub wymiany oryginalnego przewodu zasilającego. Dozwołona jest tylko wymiana przewodu na oryginalny, a wymiany ma dokonać upoważniony personel z INDESIT.

Panel sterowania

Opisany tu panel sterowania jest przedstawiony jako przykład: nie musi być dokładnie taki sam, jak panel zainstalowany w zakupionym urządzeniu.

• Przycisk ZWIEKSZENIA/ZMNIEJSZENIA CZASU do regulacji czasu gotowania (patrz Uruchomienie i użytkowanie).
• POLE "SLIDER"- służy do włączania/ wyłączania pół grzejnych oraz do regulacji mocy (patrz: "Uruchomienie I użytkowanie")
• Kontrolka WYBRANEGO POLA GRZEJNEGO wskazuje, ze dane pole grzejne zostalo wybrane, a wiec mozliwe sa różne regulacje
• Przycisk WYBORU POLA GRZEJNEGO do wybrania zadanego pola grzejnego.
• Wskaznik MOCY: wizualnie sygnalizuje osiągnięty poziom ciepła.
• Przycisk ON/OFF do włączania i wyłączania urządzenia.
• Kontrolka ON/OFF: sygnalizuje, czy urządzenie jest wlaczone, czy wylaczone.
• Przycisk REGULATORA CZASOWEGO PROGRAMOWANIA* do regulacji programowania czasu trwania gotowania (patrz Uruchomienie i użytkowanie).
• Wyswietlacz REGULATORA CZASOWEGO PROGRAMOWANIA*: wyswietla dane dotyczące programowania (patrz Uruchomienie i użytkowanie).
• Kontrolki ZAPROGRAMOWANEGO POLA GRZEJNEGO*: wskazuja pola grzejne przy rozpoczynaniu programowania (patrz Uruchomienie i użytkowanie).
  * Znajduje się tylko w niektórych modelach.

- Przycisk BLOKADY STEROWANIA do zapobiegania przypadkowym zmianom parametrów przy regulacji płyty grzejnej (patrz Uruchomienie i użytkowanie).

- Kontrolka BLOKADY STEROWANIA : sygnalizuje zablokowanie sterowania (patrz Uruchomienie i użytkowanie).

- Przycisk BOOSTER* służy aby dojść do doładowania – 3000 W – strefy gotowania (patrz Uruchomienie i użytkowanie).

- Wskaznik BOOSTER* wskazuje, że włączona jest funkcja doładwania booster.

- Kontrolka MINUTNIKA* wskazuje, ze minutnik jest włączony

! Ten produkt spełnia wymogi dyrektywy wspólnotowej dotyczącej ograniczenia zużycia energii w trybie czuwania.

Jeśli przez 2 minuty nie są wykonywane żadne operacje, po wyłączeniu wskaźnika ciepła resztkowego i wentylatora (jeśli obecne), urządzenie automatycznie przechodzi w tryb „off mode”.

Urządzenie powraca do trybu aktywnego po naciśnięciu przycisku ON/OFF.

Uruchomienie i użytkowanie

PL

! Klej stosowany do uszczelek pozostawia na szkle tłuste plamy. Przed przystąpieniem do eksploatacji urządzenia zaleca się usunąć te plamy przy pomocy odpowiedniego produktu nieposiadającego właściwości ściernych. Podczas pierwszych godzin działania urządzenia może być wyczuwalny zapach gumy, który jednak szybko zanika.

! Kiedy płyta grzejna zostanie podłączona do zasilania elektrycznego, po kilku sekundach włącza się krótki sygnał dźwiękowy. Dopiero po tym sygnale można włączyć płytę grzejną.

Hałaśliwość podczas normalnej pracy płyty grzejnej:

- Szum: Spowodowany jest wibracją metalowych elementów z jakich zbudowany jest induktor i garnek, wytwarza się więc pole magnetyczne niezbędne do rozgrzania granka; wzrasta stopniowo i proprcjonalnie do wzrostu poziomu mocy induktora.

- Lekkie gwizdanie: Zdarza się jeśli na pole grzejnym stoi pusty garnek; gwizdanie zniknie jeśli do garnka zostanie dodana potrawa lub woda.

- Trzeszczenie: Jest to hałas wytworzony wibracjami surowcem dna garnka przez które przechodzą prądy pasożytnicze w wyniku pola magnetycznego (indukcja): może byś mniej więcej natężony w zależności od tego z jakiego surowca dno jest wykonane i zmniejsza się jeśli wymiary garnka są większe.

- Intensywne gwizdanie: Ma miejsce, kiedy pracują jednocześnie dwa induktory na tym samym pionie przy maksymalnej mocy i/lub gdy na tym większym włączona została funkcja booster a drugi jest autoregulowany. Hałas zmniejsza się jak tylko obniży się poziom mocy induktora autoregulującego się; zwykle zdarza się kiedy dno garnka wykonane jest z różnych surowców.

- Hałaśliwość wentylatora: Mając na celu prawidłowe działanie płyty i aby zabezpieczyć części elektroniczne przed ewentualnym rozgrzaniem należy włączyć wentylator. Wentylator pracuje przy maksymalnej mocy jeśli induktor ustawiony jest na maksymalnym poziomie mocy lub kiedy włączona jest funkcja booster; we wszystkich innych przypadkach pracuje przy mocy pośredniej w zależności od odczytanej temperatury. Możliwe jest więc, że wentylator będzie nadal pracował nawet po wyłączeniu płyty gdy odczytywał będzie wysoką temperaturę.

Przedstawione typy hałasu spowodowane są technologią indukcyjności i nie zawsze są oznaką wadliwej działalności.

! Dluzsze nacisniecie przycisków - i + umożliwia szybkie ustawienie regulatora czasowego.

* Znajduje się tylko w niektórych modelach.

Włączanie płyty grzejnej

Płyte grzejną włącza się trzymając wciśnięty przycisk przez około sekundę.

Włączanie pół grzejnych

Aby uruchomić pole grzejne należy wybrać przycisk odpowiadający danemu polu I ustawićwybrany poziom mocy, przesuwając palcem po polu "SLIDER". Przesunięcie w prawo powoduje zwiększenie mocy, w lewo- zmniejszenie mocy.

Funkcja booster\*

Aby przyspieszyć czas podgrzewania, w niektórych strefach gotowania należy włączyć funkcję booster przyciśnięciem przycisku Booster. Zaświeci się wskaźnik nad przyciskiem. Ta funkcja dopełnia moc z 2000W do 3000W w zależności od wielkości strefy gotowania.

Booster przerywa się automatycznie po 4 minutach. Dopóki booster jednej ze stref gotowania jest aktywny, wówczas właściwa strefa gotowania przednia lub tylnia będzie miała moc ograniczoną (np. Jeśli booster płyty tylniej lewej jest aktywny, obniża się moc płyty przedniej lewej). Dodatkowe informacje znajdują się w Opisie technicznym modeli.

Wyłączanie pól grzejnych

Aby wyłączyć pole grzejne należy wybrać przycisk

i przesunąć palcem w lewo po polu "SLIDER", aż do poziomu 0, lub wcisnąć przycisk OFF na panelu kontrolnym.

! Przy dotknięciu pola "SLIDER" pojawia się pierwszy krótki sygnał dźwiękowy. Kolejny sygnał informujący powinien pojawić się po wybraniu pożądanej mocy i oderwaniu palca od pola "SLIDER".

! Diody sygnalizujące wybór pola grzejnego pozostają zapalone w czasie regulacji mocy (ok 10 sek.)-podczas którego pole SLIDER powoduje zmianę natężenia mocy pola.

Programowanie czasu trwania gotowania

! Można zaprogramować równocześnie wszystkie pola grzejne na czas od 1 do 99 minut.

1. Wybrać pole grzejne za pomocą właściwego przycisku wyboru.

2. Wyregulowac poziom mocy pola grzejnego.

3. Nacisnąć przycisk programowania Ⓥ. Wyregulować poziom mocy pola grzejnego.

4. Ustawić żądany czas gotowania za pomocą przycisków - i +

5. Potwierdzić naciskając przycisk☑, lub w przeciwnym razie wybór zostanie dokonany automatycznie po upływie 10 sekund.

Odliczanie wsteczne regulatora czasowego rozpoczyna się natychmiast. Po zakończeniu zaprogramowanego czasu gotowania włącza się sygnał dźwiękowy (na 1 minutę), a pole grzejne wyłącza się.

Wyżej opisaną procedurę należy powtórzyć dla wszystkich pół grzejnych, które mają być zaprogramowane.

Wyświetlanie w przypadku zaprogramowania większej liczby pół

W przypadku zaprogramowania jednego poła lub ich większej liczby, na wyświetlaczu pokazany jest pozostały czas dla poła, którego zaprogramowany czas działania kończy się najwcześniej. Pozycja tego poła jest wskazana poprzez pulsowanie jego kontrolki. Kontrolki pozostałych zaprogramowanych będą świeciły się.

Aby wyświetlić pozostały czas innych zaprogramowanych pół, należy kilkakrotnie

nacisnąć przycisk ⚫: zostaną wyświetlone

kolejno w kierunku zgodnym z ruchem wskazówek zegara czasy minutnika i wszystkich zaprogramowanych pół, poczynając od przedniego lewego.

Zmiana zaprogramowanych ustawień

1. Kilkakrotnie nacisnąć przycisk aż wyświetli się czas pola, który ma być zmieniony.

2. Korzystając z przycisków - i + ustawić nowy czas.

3. Potwierdzić naciskając przycisk √.

Aby usunac zaprogramowane ustawienia, należy wykonac wyzej opisane czynnosci. W punkcie 2 nacisnac przycisk

Czas stopniowo sie zmniejsza az do wyłaczenia 0.

Zaprogramowane ustawienia zostaja wyzerowane i wyswietlacz wychodzi z trybu programowania.

Minutnik

Płyta grzejna musi być włączona.

Minutnik umożliwia ustawienie czasu do 99 minut.

1. Naciskać przycisk programowania aż do zaświecenia

się kontrolki minutnika

1. Ustawić żądany czas gotowania za pomocą przycisków i

+

1. Potwierdzić naciskając przycisk √

Odliczanie wsteczne regulatora czasowego rozpoczyna się natychmiast. Po upływie ustawionego czasu włącza się sygnał dźwiękowy (na 1 minutę).

Blokada sterowania

Kiedy płyta grzejna jest w trakcie pracy, można zablokować jej sterowanie, aby uniknąć niebezpieczeństwa przypadkowej zmiany ustawień (dzieci, czynności konserwacyjne, itp.). Po

naciśnięciu przycisku sterowanie zostaje zablokowane i włącza się kontrolka umieszczona nad tym przyciskiem.

Aby przywrócić możliwość dokonywania regulacji (np. przerwać gotowanie), należy odblokować sterowanie:

nacisnąć na chwilę przycisk 📞, kontrolka wyłączy się, a sterowanie zostanie odblokowane.

Wyłączanie płyty grzejnej

Po naciśnięciu przycisku wyłącza urządzenie, nie należy brać pod uwagę wykrywacza obecności naczyń. Jeśli sterowanie zostało zablokowane, pozostanie ono zablokowane również po ponownym włączeniu płyty grzejnej. Aby móc ponownie włączyć płytę, należy najpierw odblokować jej sterowanie.

Tryb „demo“

Mozna ustawic tryb demonstracyjny, w którym panel sterowania działa w normalny sposób (w tym komendy związane z programowaniem), ale elementy grzejne nie włączaja sie. Aby aktywowac tryb „demo”, płyta musi być włączona, a wszystkie pola grzejne musza być wylaczone:

- Nacisnąć i przytrzymać równocześnie naciśnięte przez 6 sekund przyciski + i -. Po upływie 6 sekund kontrolka ON/OFF i kontrolka BLOKADY STEROWANIA pulsują przez jedną sekundę. Zwolnić przyciski + i - i nacisnąć przycisk (√);

- na wyświetlaczu pojawi się napis DE i MO, a płyta wyłączyć się;

- po kolejnym włączeniu płyta będzie działać w trybie „demo”.

Aby wyjsc z tego trybu, należy wykonac wyzej opisane czynnosci. Na wyswietlaczu pojawi sie napis DE i MO, a plyta wylaczy sie. Po kolejnym wlaczeniu plyta bedzie działac normalnie.

Praktyczne porady dotyczące użytkowania urządzenia

! Używane do gotowania naczynia powinny być wykonane z materiału nadającego się do stosowania na płytach indukcyjnych (z materiału ferromagnetycznego). Zaleca się używanie garnków z: żeliwa, stali emaliowanej lub specjalnej stali nierdzewnej dostosowanej do płyt indukcyjnych. Aby upewnić się, czy naczynie jest odpowiednie, wystarczy przeprowadzić próbę z magnesem.

ODPOWIEDNI MATERIAL

NIEODPOWIEDNI MATERIAL

Aluminium, Szkło, Terakota, Ceramika,
Stal nierdzewna niemagnetyczna

Ponadto, aby uzyskać jak najlepsze wyniki użytkowania płyty grzejnej:

- Stosować garnki z płaskim dnem i znacznej grubości, aby mieć pewność, że dokładnie przylegają do pola grzejnego.

- Stosować gamki o średnicy wystarczającej do całkowitego przykrycia pola grzejnego, tak aby zapewnić wykorzystanie całego ciepła;

- Upewnić się czy dno garnka jest zawsze dokładnie osuszone i czyste, aby zagwarantować dokładnie przyleganie i długotrwałość użytkowania zarówno pół grzejnych, jak i garnków.

- Unikać stosowania tych samych garnków co używane na palnikach gazowych: skupienie ciepła w przypadku palników gazowych może odkształcić dno garnka, przez co nie będzie on dokładnie przylegać;

Urządzenia zabezpieczające

Rozpoznawanie naczyń

Każde pole grzejne posiada system rozpoznawania naczyń. Pole grzejne wydziela ciepło wyłącznie, jeśli znajduje się na nim garnek o dostosowanej do niego wielkości. Pulsująca kontrolka może wskazywać na:

• nieodpowiedni garnek
  • garnek o zbyt malej średnicy
• uniesienie garnka

Przegrzanie

W przypadku przegrzania elementów elektronicznych płyta grzejna wyłącza się automatycznie, a na wyświetlaczu pojawia się symbol F, po którym następuje pulsująca cyfra. Komunikat ten znika i płyta grzejna może być znowu użytkowana zaraz jak tylko temperatura spadnie do akceptowalnego poziomu.

Wyłącznik bezpieczeństwa

Urządzenie jest wyposażone w wyłącznik bezpieczeństwa, który automatycznie wyłącza pola grzejne, kiedy zostanie osiągnięty graniczny czas ich użytkowania na danym poziomie mocy. W przypadku zadziałania wyłącznika bezpieczeństwa wyświetlacz wskazuje „0”.

Przykład: prawe tylne pole grzejne jest ustawione na 5, natomiast lewe przednie pole grzejne na 2. Prawe tylne pole wylaczy sie po 5 godzinach działania, lewe przednie po 8 godzinach.

Poziom mocy	Graniczny czas działania w godzinach
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Sygnał dźwiękowy

Niektóre anomalie, takie jak:

• umieszczenie przedmiotu (garnka, sztućca itp.) na ponad 10 sekund w strefie panelu sterowania,
• zalanie strefy panelu sterowania,
• długi nacisk na jaki przycisk, mogą spowodować włączenie się sygnału dźwiękowego. Aby przerwać sygnał dźwiękowy, należy usunąć przyczynę nieprawidłowości działania. Jeśli przyczyna anomalii nie zostanie usunięta, sygnał dźwiękowy pozostanie włączony a płyta wyłączy się.

Praktyczne porady dotyczące gotowania

Gotowanie nadużym ogniu
		Gotowanie pod ciśnieniem Garnek ciśnieniowy	Smażenie
		Grilowanie Gotowanie
Gotowaniena dużymogniu	87	Naleśniki Gotowanie na dużym ogniu i przysmażanie (Pieczenie, Befsztyki, Zrazy, Filety rybne, Smażone jajka)
Gotowanie na średnim ogniuGotowanie		Szybkie zagęszczenie (Płynne sosy)Woda gorąca (Makarony, Ryż, Warzywa)Mleko
	65	Wolne zagęszczanie (Sosy gęste)
	54	Gotowanie na wodzie	Gotowanie pod ciśnieniem po gwizdku
wolnym ogniu	22	Gotowanie na wolnym ogniu (mięso duszone)	Podgrzewanie potraw
Gotowaniena bardzo wolnym ogniu	21	Czekolada rozpuszczona Utrzymywanie potraw w temperaturze

Zalecenia i środki ostrożności

PL

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi normami bezpieczeństwa. Poniższe ostrzeżenia dotyczą zasad bezpieczeństwa i należy je uważnie przeczytać.

CE Niniejsze urządzenie jest zgodne z następującymi dyrektywami unijnymi:

-2006/95/EWG z 12/12/06 (Niskie napiecie) wraz z późniejszymi zmianami

- 2004/108/EWG z 15/12/04 (Kompatybilność elektromagnetyczna) wraz z późniejszymi zmianami

• 93/68/EWG z 22/07/93 wraz z późniejszymi zmianami.
• 1275/2008 stand-by/off mode.

Ogólne zasady bezpieczeństwa

! Sprawdzać, czy wlot powietrza poprzez kratkę wentylatora nigdy nie jest zatkany. Zabudowana płyta grzejna wymaga dobrego obiegu powietrza dla zapewnienia chłodzenia elementów elektronicznych.
! Odradza się instalację indukcyjnej płyty grzejnej na lodówce podblatowej (ciepło) lub na pralce (wibracje).
Przestrzeń do wentylacji elementów elektronicznych byłaby niewystarczająca.
- Niniejsze urządzenie przeznaczone jest do użytku domowego.
- Nie należy instalować urządzenia na zewnątrz, nawet w zadaszonym miejscu, ponieważ wystawienie go na działanie deszczu i burz jest bardzo niebezpieczne.
- Nie dotykac urządzenia stojac przy nim boso lub majac mokre albo wilgotne rece badz stopy.
- Urządzenie służy do gotowania potraw i powinno być używane jedynie przez osoby dorosłe, zgodnie ze wskazówkami zawartymi w niniejszej instrukcji. Nie używać płyty w funkcji półki lub deski do krojenia.
- Plyta szklano-ceramiczna jest odporna na uderzenia, może jednak ulec uszkodzeniu (lub ewentualnie peknieciu), jeśli zostanie uderzona ostrym przedmiotem, np. jakims narzedziem. W takim przypadku należy natychmiast odlaczyc urządzenie od zasilania elektrycznego i wezwac Serwis Techniczny.
- Należy uważać, aby przewody zasilające pozostałe domowe urządzenia elektryczne nie stykały się z rozgrzanymi elementami płyty grzejnej.
- Nie należy zapominac, ze temperatura pół grzejnych pozostaje wysoka przez co najmniej trzydziesci minut po ich wylaczeniu. Ciepło szczatkowe jest również sygnalizowane przez odpowiedni wskaznik (patrz Uruchomienie i użytkowanie).
- Utrzymywać w odpowiedniej odległości od płyty grzejnej każdy przedmiot, który może się stopić, np. przedmioty plastikowe, aluminiowe lub produkty z dużą zawartością cukru. Szczególnie uważać na wszelkie opakowania i taśmy plastikowe lub aluminiowe: ich pozostawienie na jeszcze gorących lub ciepłych powierzchniach może spowodować poważne uszkodzenie płyty.
- Należy się upewniać, czy uchwyty garnków są zawsze zwrócone w kierunku wewnętrznej części płyty grzejnej, aby uniknąć ich przypadkowego potracenia.
- Nie wyciągać wtyczki z gniazdka ciągnąc za kabel należy trzymać za wtyczkę.

• Nie czyścić urządzenia ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.
• Nie jest przewidziane, aby urządzenie było używane przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych lub umysłowych, przez osoby bez doświadczenia lub bez znajomości urządzenia, chyba że pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo, jak również przez osoby, które nie zostały zapoznane ze wstępnymi instrukcjami dotyczącymi użytkowania urządzenia.
• Ostrzeżenia dla osób z pacemaker lub innych urządzeń czy implantów medycznych aktywnych: Strefa gotowania spełnia wszelkie aktualnie obowiązujące normy związane z interferencjami elektromagnetycznymi.

Produkt ten więc spełnia wszelkie wymagania prawne (dyrektywy 89/336CEE). Zostało zaprojektowane w taki sposób, aby nie tworzyć zakłóceń w innych urządzeniach elektrycznych używanych, pod warunkiem, że i te urządzenia spełniają wymagania takich norm.

Płyta grzejna indukcyjna wytwarza pola magnetyczne o małym zasięgu.

Aby uniknąć jakiekołwiek zagrożenie zakłócenia pomiędzy płytą grzejną i pacemaker, to pacemaker ma być wykonany w myśl aktualnie obowiązujących norm. W tym więc przypadku możemy zagwarantować jedynie zgodność naszego produktu z normami. Aby uzyskać informacje związane ze zgodnością z normami i ewentualnymi problemami niezgodności należy zwrócić się do lekarza lub do producenta pacemakera.

• Zabronić dzieciom bawienia się z urządzeniem.
• Na płycie nie należy kłaść metalowych przedmiotów (noży, łyżek, pokrywek itp.), ponieważ mogą się nagrzewać.
• Urządzenie nie jest przeznaczone do tego, aby było włączane przy użyciu zewnętrznego przekaźnika czasowego lub osobnego systemu sterowania zdalnego.

Utylizacja

• Utylizacja opakowania: należy stosować się do lokalnych przepisów, dzięki temu opakowania będą mogły zostać poddane reutylizacji.
• Dyrektywa europejska 2002/96/WE w sprawie zużytego sprzętu elektrycznego oraz elektronicznego (RAEE) przewiduje, że domowe urządzenia elektryczne nie mogą podlegać zwykłemu cyklowi utylizacji stałych odpadów miejskich. Zużyte urządzenia powinny być zbierane oddzielnie w celu zoptymalizowania stopnia odzysku i recyklingu materiałów, które zawierają, oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza umieszczony na wszystkich produktach przypomina o obowiązku selektywnego gromadzenia tych odpadów. W celu uzyskania bliższych informacji dotyczących prawidłowego złomowania sprzętu domowego, użytkownicy mogą się zwrócić do właściwych służb miejskich lub do skupujących go sprzedawców.

Odłączenie prądu elektrycznego

Przed każdą czynnością należy odłączyć urządzenie od sieci zasilania elektrycznego.

Mycie urządzenia

! Unikać stosowania środków czyszczących o właściwościach ściernych lub korozyjnych, takich jak produkty w sprayu do barbecue i piecyków, odplamiacze i środki przeciwrdzewne, detergenty w proszku oraz gąbki z powierzchnią ścierającą: mogą one w sposób nieodwracalny zarysować powierzchnię.

! Do czyszczenia urządzenia nigdy nie należy używać oczyszczaczy parowych lub wysokocisnieniowych.

- W ramach zwykłej konserwacji wystarczy przemywać płytę wilgotną gąbką i osuszać ją papierowym ręcznikiem kuchennym.

- Jeśli płyta jest szczególnie silnie zabrudzona, wyczyścić ją przy pomocy odpowiedniego produktu do czyszczenia powierzchni szklano-ceramicznych, spłukać i osuszyć.

- W celu eliminacji najtrudniejszych do usunięcia zanieczyszczeń posługiwać się odpowiednią skrobaczką. Usuwać zanieczyszczenia zaraz jak tylko jest to możliwe, nie czekając aż urządzenie ostygnie, tak aby resztki żywności nie stwardniały. Znakomite wyniki można uzyskać stosując gąbkę drucianą ze stali nierdzewnej - specjalną do szklano-ceramicznych płyt grzejnych - nasączoną wodą i mydłem.

- Jeśli na płycie grzejnej stopią się przypadkowo przedmioty lub materiały, takie jak plastik albo cukier, należy je usunąć przy pomocy skrobaczki, dopóki powierzchnia jest jeszcze ciepła.

- Po oczyszczeniu płyta może zostać pokryta odpowiednim produktem do konserwacji i ochrony: jego niewidoczna warstwa chroni powierzchnię w przypadku wykipienia potraw podczas gotowania. Zaleca się wykonywanie tych czynności, gdy urządzenie jest letnie lub zimne.

- Należy pamiętać, aby zawsze spłukać płytę czystą wodą i dokładnie ją osuszyć: resztki produktów mogłyby bowiem przykleić się do jej powierzchni podczas następnego gotowania.

Rama ze stali nierdzewnej (tylko w modelach z ramka)

Na stali nierdzewnej moga powstac plamy w przypadku pozostawienia na jej powierzchni przez dluzszy czas bardzo twardej wody lub w przypadku stosowania środków czystosci zawierajacych fosfor. Zaleca się obficie spłukać i dokładnie osuszyć płytę po umyciu. W przypadku rozlania wody, należy ją jak najszybciej dokładnie wytrzeć.

! Niektóre płyty grzejne mają ramkę aluminiową, która jest podobna do ramki ze stali nierdzewnej. Nie należy stosować produktów do mycia i odtłuszczania innych niż przeznaczone do aluminium.

Demontaż płyty

W razie konieczności zdemontowania płyty grzejnej:

1. odkręcić śruby przy pomocy których sprężyny centrujące są przymocowane do boków płyty;
2. poluzować śruby uchwytów mocujących w rogach;
3. wyjąć płytę grzejną z mebla.

! Odradza się ingerencję w wewnętrzne mechanizmy urządzenia z zamiarem dokonania naprawy. W przypadku awarii skontaktować się z Serwisem.

Opis techniczny modeli

PL

System indukcyjny jest procedurą gotowania szybszą jak istnieje. W odróżnieniu do tradycjonalnych płyt grzejnych, nie rozgrzewa się strefa gotowania: Ciepło wytwarzane jest bezpośrednio wewnątrz garnka, który ma koniecznie posiadać dno z materiału termomagnetycznego.

Legenda:

I = strefa gotowania z indukcją prostą
B = booster: Strefa gotowania może być dopełniana do 3000 W
* = moc maksymalna jest ograniczona dopóki aktywny jest booster we właściwej strefie gotowania tylniej (patrz Uruchomienie i użytkowanie).

Płyty grzejne KIS 644 DD Z
Pola grzejne Moc (in W)
Tylne lewe I 1400 – B 2000* – 600 jeśli Prz. Lewe*
Tylne prawe I 2200 –	B 3000* - 1600 jeśli Prz. Prawe*
Przednie lewe I 2200 –	– B 3000* - 1600 jeśli Tylne Lewe*
Przednie prawe	I 1400 – B 2000* – 600 jeśli Tylne Prawe*
Moc całkowita	7200

PT

Português,1

PL

Polski, 12

NL

Nederlands,23

RS

Русский, 34

KIS 644 DDZ

Inhoud

Installatie, 24-25

Plaatsing
