Marca	Hotpoint
Modelo	KIS 644 DD Z
Tipo de produto	Placa de indução (embutir)
Dimensões (cm)	59 x 52 (aproximadamente)
Peso (kg)	Aprox. 10-12 kg
Tensão de alimentação	220-240 V 1+N ~ 50 Hz (também possível 400V)
Potência total (W)	7200 W
Número de zonas de cozimento	4
Tipo de zonas de cozimento	Indução (I) com booster (B)
Função booster	Sim, até 3000 W por zona (limitado em outras zonas)
Timer	Sim, duração programável (1-99 minutos) e timer geral
Bloqueio infantil (bloqueio do painel de controle)	Sim
Modo demonstração	Sim (aquecimento desligado, controle ativo)
Detecção de panela	Sim, por zona
Proteção contra superaquecimento	Sim, desligamento automático
Interruptor de segurança	Sim, desligamento automático após tempo máximo por nível de potência
Indicação de calor residual	Sim
Material da placa	Vidro-cerâmica (indução)
Limpeza	Com esponja úmida e produto especial para placas cerâmicas; raspador para resíduos queimados
Instalação	Embutir; requer ventilação; não acima de máquina de lavar louça ou geladeira
Conexão elétrica	Conexão separada; interruptor multipolar necessário para conexão fixa
Sistema de aquecimento	Indução (campo eletromagnético)
Classe energética	Não mencionada, mas atende às diretrizes da UE
Garantia	Consulte o manual ou o vendedor
Reparo	Apenas por técnico autorizado; não mexer no sistema interno

Perguntas frequentes - KIS 644 DD Z HOTPOINT

Como ligo a placa de cozimento?

Pressione cerca de 1 segundo a tecla ON/OFF. Após um breve sinal sonoro, a placa é ligada. Pode então selecionar a zona de cozimento desejada e ajustar a potência com o controle deslizante.

Como uso a função booster?

Pressione a tecla Booster da zona desejada. A luz indicadora acende. O booster aumenta a potência para 2000 W ou 3000 W (dependendo da zona) e para automaticamente após 4 minutos. Atenção: durante o booster, a potência das zonas adjacentes pode ser limitada.

Como configuro o timer para uma zona de cozimento?

Selecione a zona, ajuste a potência, pressione a tecla de programação ⚡. A luz da zona pisca. Use as teclas - e + para definir o tempo desejado (1-99 minutos). Confirme com a tecla ⬇ ou após 10 segundos. O timer começa a contar e ao final soa um sinal e a zona desliga.

Como ativo o bloqueio infantil?

Durante o uso, pressione a tecla Bloqueio do painel (ícone de cadeado). A luz indicadora acende e o controle é bloqueado. Para desbloquear, pressione novamente a mesma tecla brevemente.

Quais panelas são adequadas para indução?

Use panelas de material ferromagnético como ferro fundido, aço esmaltado ou aço inoxidável especial para indução. Teste com um ímã: se o ímã grudar, a panela é adequada. O fundo deve ser grosso e plano para bom contato.

O que fazer em caso de superaquecimento?

Se os componentes eletrônicos superaquecerem, a placa desliga automaticamente e aparece F seguido por um número piscando. Deixe o aparelho esfriar. Assim que a temperatura estiver segura, a mensagem desaparece e você pode ligar a placa novamente.

Como limpar a placa de cozimento?

Não use abrasivos. Limpe com uma esponja úmida e seque com papel de cozinha. Para sujeira difícil, use um raspador especial para placas cerâmicas. No caso de açúcar ou plástico derretido, remova imediatamente enquanto a placa ainda está quente. Use depois um produto de manutenção especial.

O que significam os códigos de erro?

Os códigos de erro começam com F seguido por um número. Indicam uma falha como superaquecimento ou defeito. Desligue a placa e aguarde alguns minutos. Se o código continuar aparecendo, entre em contato com o Serviço Técnico.

Como sair do modo demonstração?

Ligue a placa e certifique-se de que todas as zonas estão desligadas. Pressione simultaneamente as teclas + e - por 6 segundos. Após 6 segundos, as luzes ON/OFF e bloqueio piscam. Solte as teclas, pressione a tecla ON/OFF. O visor mostra alternadamente DE e OF. Desligue e ligue a placa novamente; o modo normal é restaurado.

Os ruídos de funcionamento são normais?

Sim. Um zumbido baixo, assobio suave, estalos ou ruído do ventilador são normais na indução. O som é causado pelo campo eletromagnético e pela panela. Não é defeito. Se o som estiver muito alto, reduza a potência.

MANUAL DE UTILIZADOR KIS 644 DD Z HOTPOINT

Descrição do aparelho, 4

Painel de comandos

Início e utilização, 5-8

Acender o plano de cozedura

Programar a duração de uma cozedura

Bloqueio dos comandos

Desligar o plano de cozedura

Modo "demo"

Conselhos práticos para utilizar esta aparelhagem

Dispositivos de segurança

Conselhos práticos para a cozedura

Precauções e conselhos, 9

Segurança geral

Eliminação

Manutenção e cuidados, 10

Descrição técnica dos modelos, 11

PT

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.
! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos).
! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.

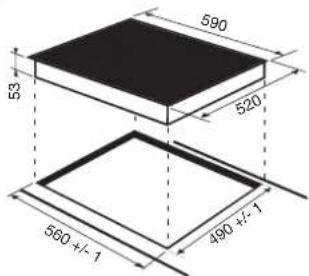

Encaixe

Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas.

• o material do plano de apoio deve resistir a uma temperatura de aproximadamente 100°C;
• se desejar instalar o plano de cozedura sobre um forno, este deve ser equipado com de um sistema de arrefecimento com ventilação forçada;
• evite instalar o plano de cozedura sobre uma máquina de lavar louça: se for faze-lo, instale um elemento de separação entre os dois aparelhos com retenção hermética;
• conforme o plano de cozedura que desejar instalar (veja figuras), o vão do móvel deverá ter as seguintes dimensões:

Ventilação

Para consentir uma adequada ventilação e para evitar o superaquecimento das superfícies ao redor do aparelho, o plano de cozedura deve ser posicionado:

• a uma distância mínima de 40 mm da parede de trás ou de quaisquer outras superfícies verticais;
• de forma a manter uma distância mínima de 20 mm entre o vão para o encaixe e o móvel abaixo dele.
• Os móveis situados ao lado, com altura superior aquela do plano de trabalho, devem ser situados ao menos 600 mm do bordo do mesmo plano.

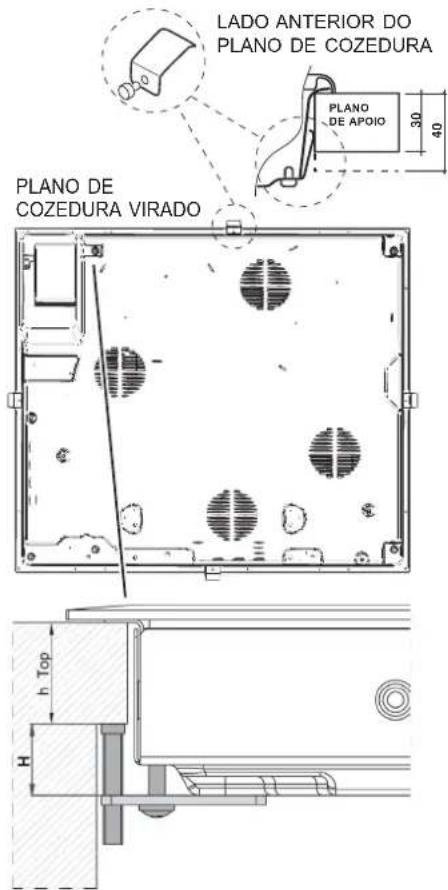

Fixação

A instalação do aparelho deve ser realizada sobre uma superfície de apoio perfeitamente plana.

As deformações eventualmente provocadas por uma fixação errada poderão alterar as características e as performances do plano de cozedura.

O comprimento do parafuso de regulação dos ganchos de fixação deve ser configurado antes da sua montagem, conforme a espessura do plano de apoio:

• 30 mm de espessura: parafuso 23 mm;
• 40 mm de espessura: parafuso 13 mm.

Para a fixação proceder da seguinte maneira:

1. Com os parafusos sem ponta, parafusar as 4 molas de centragem nos furos colocados no centro de cada lado do plano;
2. introduza o plano de cozedura no vão do móvel a exercer uma adequada pressão no inteiro perímetro para o plano de cozedura prender-se perfeitamente no plano de apoio.
3. para os planos com perfis laterais: após ter inserido o plano de cozedura no móvel, inserir os 4 ganchos de fixação (cada um com o seu perno) no perímetro inferior do plano de cozedura, parafusando-os com os parafusos compridos com ponta até que o vidro fique aderente ao plano de apoio.

! É indispensável que os parafusos das molas de centragem sejam acessíveis.

! Em conformidade com as normas de segurança, depois de instalar o aparelho encaixado, não deve ser possível o contacto com componentes eléctricos.
! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Ligação eléctrica

! A ligação eléctrica do plano de cozedura e a de um eventual forno de encaixar precisam ser realizadas separadamente, seja por razões de segurança eléctrica, seja para facilitar uma eventual remoção do forno.

Ligação monofásica

O plano está provido de cabo de alimentação já ligado e predisposto na fábrica para a ligação monofásica. Efectuar a ligação dos fios de acordo com a tabela e os desenhos a seguir:

Tensão tipo e frequência rede	Cabo eléctrico Lígação flos
220-240V 1+N - 50 Hz		: verde/amareloN: os 2 fios azuis juntosL: marrom junto ao preto

Outros tipos de ligações

Se o sistema eléctrico corresponder à uma dessas características:

Tensão tipo e frequência de rede

• 400V - 2+N \~ 50 Hz
  • 220-240V 3 \~ 50 Hz
• 400V 3 - N \~ 50 Hz
• 400V - 2+2N \~ 50 Hz

Soltar os cabos e efectuar a ligação dos fios de acordo com a tabela e os desenhos a seguir:

Tensão tipo e frequência rede	Cabo eléctrico Ligação fios
400V - 2+N ~50 Hz
220-240V 3 ~50 Hz
400V 3-N ~50 Hz
400V - 2+2N ~50 Hz
		N1: azul
		N2: azul
		L1: preto
		L2: marrom

Ligação do cabo de alimentação à rede

No momento de efectuar a ligação directamente na rede, instalar entre o aparelho e a rede um interruptor omnipolar com uma abertura mínima de 3 mm entre os contactos.

! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança.

Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação colocada no aparelho;
• a tensão de alimentação seja entre os valores da placa de identificação;
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.

! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados.

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

! Não remover ou substituir por motivo algum o cabo de alimentação. A eventual remoção ou substituição do mesmo fará decair a garantia e a marca CE. A INDESIT exime-se de qualquer responsabilidade por incidentes ou danos derivados da substituição/remoção do cabo de alimentação original. Admite-se exclusivamente a substituição com uma peça de reposição original, efectuada por pessoal autorizado INDESIT.

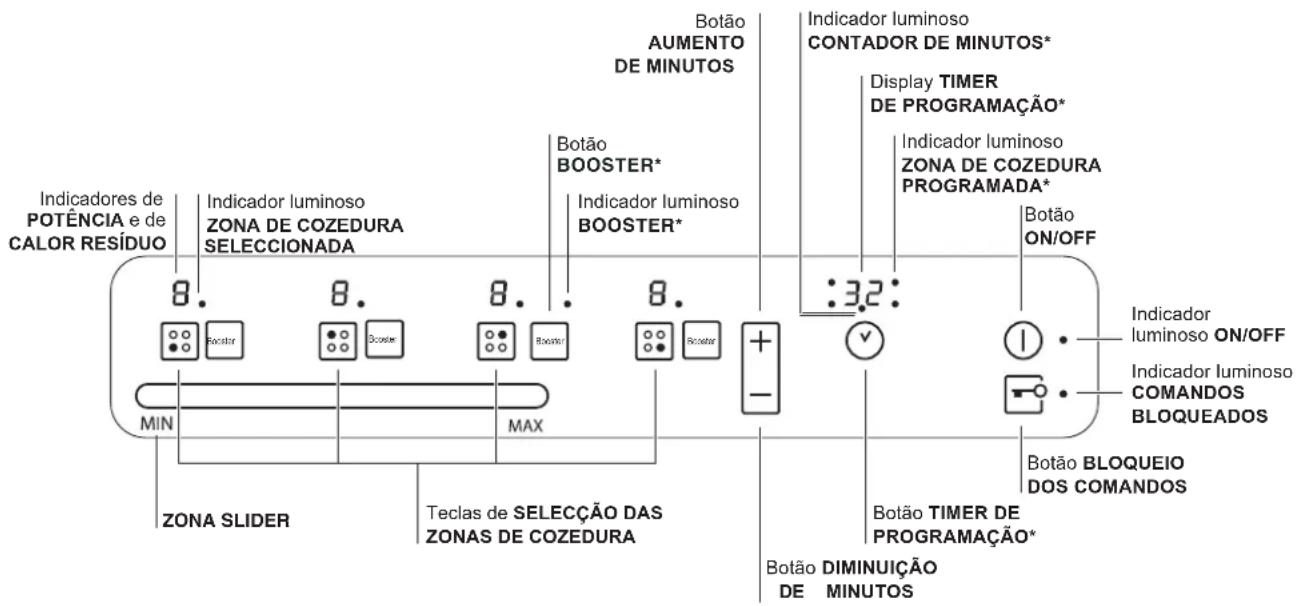

Painel de comandos

O painel de comandos descrito a seguir está representado para fins explicativos: pode não ser uma exacta reprodução do modelo comprado.

• Botão AUMENTO/DIMINUIÇÃO DE MINUTOS para regular dos minutos do timer.(veja Início e utilização).
• ZONA „SLIDER“ - PZONAgaSloDEigar a chapa ou regular a Potência (veja Início e utilização).
• Indicador luminoso ZONA DE COZEDURA SELECCIONADA indica que a zona de cozedura relativa foi seleccionada e são portanto possíveis as várias regulações.
• Botão SELECÇÃO ZONA DE COZEDURA para seleccionar a zona de cozedura desejada.
• Indicador POTÊNCIA sinaliza visualmente o nível de calor alcançado.
• Botão ON/OFF para ligar e desligar o aparelho.
• Indicador ON/OFF: sinaliza se o aparelho está aceso ou apagado.
• Botão TIMER DE PROGRAMAÇÃO para regular a programação da duração de uma cozedura (veja Início e utilização).
• Display TIMER DE PROGRAMAÇÃO: visualiza as escolhas relativas à programação (veja Início e utilização).

• Indicadores luminosos ZONA DE COZEDURA PROGRAMADA: indicam as zonas de cozedura quando se inicia uma programação (veja Início e utilização).

• Botão BLOQUEIO DOS COMANDOS para impedir modificações acidentais das regulações do plano de cozedura (veja Início e utilização).

• Indicador luminoso COMANDOS BLOQUEADOS: sinaliza o bloqueio dos comandos (veja Início e utilização).
• Botão BOOSTER* para ligar a super alimentação - 3000 W - da zona de cozedura (veja Início e Utilização).
• Indicador luminoso BOOSTER* indica que está activa a função de super alimentação booster.
• Indicador luminoso CONTADOR DE MUNITOS* indica que está activo o contador de minutos.

! Este produto satisfaz os requisitos impostos pela nova Directiva Europeia sobre a limitação dos consumos energéticos em stand-by.

Se não se efectuarem operações por 2 minutos, depois que os indicadores de calor resíduo e da ventoinha (se presentes) se desligarem, o aparelho coloca-se automaticamente na modalidade "off mode".

O aparelho voltará para a modalidade operativa ao carregar na tecla ON/OFF.

! A cola aplicada nas guarnições deixa alguns traços de graxa no vidro. Antes de utilizar o aparelho, é recomendável eliminá-la com um produto não abrasivo específico para a manutenção. Durante as primeiras horas de funcionamento, pode ser que note odor de borracha, que em todo o caso logo desaparecerá.

! Quando o plano de cozedura for ligado electricamente, toca um breve sinal acústico depois de alguns segundos.

Somente neste ponto será possível ligar o plano de cozedura. Ruídos do normal funcionamento do plano de cozedura:

• Zumbido: Zendeide à vibração dos elementos metálicos dos quais são constituídos o indutor e a panela e gera-se pelo campo electromagnético necessário para o aquecimento; aumenta com o aumento do nível de potência do indutor.
• Leve assoblo: Leverifásico, quando a panela disposta sobre a zona de cozedura está vazia; o ruído desaparece assim que de adicionam alimentos ou água.
• Crepitação: Crapitabáulho produzido pelas vibrações do material do fundo da panela quando é atravessado pelas correntes parasitas devidas ao campo electromagnético (indução); pode ser mais ou menos intenso conforme o material do fundo da panela e diminui se as medidas da panela aumentam.
• Forte assobio: Fora e restabe: quando funcionam contemporaneamente os dois indutores na mesma vertical, com a máxima potência, e/ou se naquele maior estiver activada a função booster e o outro for autorregulado. O barulho diminui assim que se reduz o nível de potência do indutor autorregulado; manifesta-se especialmente quando o fundo da panela é feito de camadas de vários materiais.
• Ruído da ventoinha: Ruído da ventoinhancionamento do plano e para garantir a segurança da parte electrónica contra possíveis superaquecimentos, é necessário accionar uma ventoinha. A ventoinha funciona na máxima potência quando o indutor grande está no máximo nível de potência ou quando está activada a função booster; em todos os outros casos, funciona com potência média conforme a temperatura detectada. Além disto, é possível que a ventoinha continue a funcionar mesmo depois da desactivação do plano, se a temperatura detectada for elevada.

Os ruídos elencados devem-se à tecnologia de indução e não indicam necessariamente defeitos de funcionamento.

! Uma prolongada pressão das teclas - e + permite um avançamento rápido dos minutos do timer.

Acender o plano de cozedura

Para acender o plano de cozedura manter pressionada a tecla ① por aproximadamente um segundo.

* Há somente em alguns modelos.

Para activar uma zona de cozedura, seleccionar a tecla da zona de cozedura desejada e configurar a potência desejada pressionando o slider e passando o dedo da esquerda para a direita para aumentar a potência e vice-versa para diminuí-la.

Função booster\*

Para acelerar os tempos de aquecimento, em algumas zonas de cozedura, é possível activar a função booster carregando na tecla. O indicador luminoso situado ao lado da tecla acende-se. Esta função superalimenta a potência a 2000W ou 3000W conforme a grandeza da zona de cozedura interessada. O Booster interrompe-se automaticamente depois de 4 minutos. Até quando o booster de uma das zonas de cozedura estiver activado, a zona de cozedura correspondente anterior ou posterior terá a potência limitada (por ex.: se está activo o booster na chapa posterior esquerda, diminui a potência da chapa anterior esquerda). Para ulteriores esclarecimentos, consulte a Descrição técnica dos modelos.

Para desligar a chapa pressionar a tecla passar com o slider da direita para a esquerda para voltar ao nível 0 ou directamente a tecla OFF do slider control.

! A primeira pressão no slider provocará um som breve que confirma o reconhecimento do toque. Se e somente se for modificado o nível de potência, ao soltar o slider será emitido um outro som breve.

! Os leds de selecção da chapa acendem-se pelo tempo de regulação da potência (10 segundos) no qual o slider terão efeito sobre a chapa seleccionada.

Programar a duração de uma cozedura

! É possível programar contemporaneamente todas as zonas de cozedura para uma duração de cozedura entre 1 e 99 minutos.

1. Seleccione a zona de cozedura mediante o respectivo botão de selecção.
2. Regular o nível de potência da zona de cozedura.
3. Carregue no botão de programação ⚙. O indicador correspondente à zona escolhida irá piscar.
4. Defina a duração da cozedura que desejar mediante os botões - e +.
5. Confirmar pressionando a tecla √ ou deixar que seja seleccionada automaticamente após 10 segundos. A contagem regressiva do timer começará imediatamente. No

final da cozedura programada será indicado por um sinal sonoro (que toca 1 minuto) e a zona de cozedura se apagará.

Repita o procedimento descrito acima para cada chapa que deseja programar.

Visualização em caso de programação múltipla.

Quando uma ou mais chapas foram programadas, o display indicará o tempo faltante da chapa que está mais próxima ao fim do tempo programado, indicando a sua posição com o piscar do correspondente indicador luminoso. Os indicadores luminosos das outras chapas programadas estão acesos. Para visualizar o tempo faltante das outras chapas programadas, carregue várias vezes na tecla ⚙: serão

mostrados em sequência e no sentido horário os tempos do contador de minutos e de todas as chapas programadas, a partir da anterior esquerda.

Modificar a programação

1. Carregue várias vezes na tecla ⬆ até que seja mostrado no display o tempo da chapa que se deseja modificar.
2. Carregue nas teclas - e + para programar o novo tempo.
3. Carregue na tecla √ para confirmar.

Para cancelar uma programação, efectue as operações descritas acima. No ponto 2 carregue na tecla -: a duração descerá progressivamente até desligar-se no 0. A programação irá zerar-se e o display sairá da modalidade de programação.

O plano de cozedura deve estar aceso.

O contador de minutos consente programar uma duração de até 99 minutos.

1. Carregue no botão de programação √ até que o

1. Defina a duração que desejar mediante os botões - e +
2. Carregue na tecla para confirmar.

A contagem regressiva do timer começará imediatamente.

Depois que tiver passado o tempo tocará um sinal acústico (por 1 minuto).

Bloqueio dos comandos

Quando um plano de cozedura estiver a funcionar, é possível bloquear os comandos para evitar riscos de modificações acidentais das regulações (crianças, operações de limpeza etc.). Carregando no botão os comandos se bloquearão e o indicador luminoso situado acima do botão se acenderá.

Para voltar a modificar as regulações (por. exemplo interromper a cozedura), será necessário desbloquear os

comandos: carregue no botão no alguns instantes; o indicador luminoso se apagará e os comandos se desbloquearão.

Desligar o plano de cozedura

Ao pressionar a tecla olaparelho desliga-se, não confie no detector de panelas.

Se os comandos do aparelhagem estiverem bloqueados, continuarão bloqueados mesmo depois de ter acendido novamente o plano de cozedura. Para poder acender novamente o plano, será necessário primeiro desbloquear os comandos.

Modo "demo"

É possível programar um modo demo no qual o painel de comandos funciona normalmente (inclusos os comandos relativos à programação), mas os elementos aquecedores não se acendem. Para activar o modo “demo” o plano deve estar aceso e todas as chapas devem estar apagadas:

- pressionar e manter pressionados contemporaneamente os

botões + e - por 6 segundos. Quando vencer o tempo de 6 segundos o indicador ON/OFF e o indicador de BLOQUEIO DOS COMANDOS irão piscar por um segundo. Soltar os

botões + e - e carregar no botão;

• o display indicará as escritas DE e MO e o plano irá desligar-se;
• no próximo acendimento, o plano estará no modo “demo”.

Para sair desta modalidade, seguir o procedimento descrito acima. O display indicará as escritas DE e OF e o plano irá desligar-se. No próximo acendimento funcionará normalmente.

Conselhos práticos para utilizar esta aparelhagem

! Utilize um recipiente cujo material de fabricação seja compatível com o princípio da indução (material ferromagnético). É recomendado o emprego de panelas de: ferro gusa, aço esmaltado ou inoxidável especial para indução. Para certificar-se da compatibilidade de um recipiente é suficiente fazer um teste com um íman.

MATERIAL ADEQUADO

MATERIAL NÍO ADEQUADO

Cobre,
Alumínio, Vidro, Terracota,
Cerâmica, Inox não magnético

Para obter as melhores performances do plano de cozedura:

- Empregue panelas com fundo chato e elevada espessura, para ter a certeza que haverá uma perfeita aderência à zona de aquecimento.

- Empregue panelas com diâmetro suficiente para cobrir inteiramente a zona de aquecimento, de maneira que se aproveite inteiramente o calor disponível.

- Certifique-se que o fundo das panelas esteja sempre perfeitamente enxuto e limpo, para assegurar uma aderência certa e uma longa durabilidade não somente das zonas de cozedura, mas também das próprias panelas.

- Evite utilizar as mesmas panelas que emprega nos queimadores a gás: a concentração de calor nos queimadores a gás poderá deformar o fundo das panelas, que desta maneira perderá aderência.

Dispositivos de segurança

Detecção de recipientes

Cada uma das zonas de cozedura é equipada com um dispositivo de detecção de panela. A chapa emite calor unicamente se houver uma panela de medidas adequadas na respectiva zona de cozedura. O indicador a piscar pode indicar:

• uma panela incompatível
• uma panela de diâmetro insuficiente
• que a panela está levantada

Aquecimento excessivo

No caso de superaquecimiento dos componentes electrónicos, o plano de cozedura desliga-se

automaticamente e no display aparece F seguido por um número intermitente. Esta mensagem desaparece e o plano volta a ser utilizável mal a temperatura desceu a um nível aceitável.

Interruptor de segurança

O aparelho é dotado de um interruptor de segurança que desliga as zonas de cozedura automaticamente quando é alcançado um tempo máximo de utilização a um determinado nível de potência. Durante uma interrupção de segurança, o display indicará "0".

Exemplo: a chapa posterior direita está programada no 5, enquanto a chapa anterior esquerda no 2. A posterior direita irá desligar-se após 5 horas de funcionamento, a anterior esquerda após 8 horas.

Nível de potência	Limitação da duração de funcionamento em horas
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Sinal acústico

Algumas anomalias, nomeadamente:

• um objecto (panela, talher etc.) foi deixado mais de 10 segundos na área de comandos;
• um derramamento na área dos comandos,
• uma pressão exercida por muito tempo em um botão, podem provocar uma sinalização acústica. Resolva a causa do mau funcionamento para o sinal sonoro deixar de tocar. Se a causa da anomalia não for removida, o sinal acústico persistirá e o plano irá desligar-se.

Conselhos práticos para a cozedura

Cozedura em fogo altíssimo		Cozedura à pressão Frituras Panela de pressão Assado Ebulição
Cozedura em fogo alto em Cozedura em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogoalto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alta em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo Alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogoITO em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo alto em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOe em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOT, em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOE em fogo TOI, em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em fogo totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo en foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga toteso em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em foga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo en fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga toteso em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fugu totemo em fugu totemo em fugu totemo em fugu totemo em fugu totemo em fugu totemo em fugu totemo em fugu totemo em fugu totemo em fugu totemo em fugu totemo em fugu totemo em fugu totemo em fugu totemo em fugu totemo em fugu totemo em fugu totemo en fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo en fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toceso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fugto totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo e m fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga toteno em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fuga toteso em fugu totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo em fuga totemo EMF 1980-1981-1982-1983-1984-1985-1986-1987-1988-1989-1990-1991-1992-1993-1994-1995-1996-1997-1998-1999-2000-2001-2002-2003-2004-2005-2006-2007-2008-2009-2010-2011-2012-2013-2014-2015-2016-2017-2018-2019-2020-2021-2022-2023-2024-2025-2026-2027-2028-2029-2030-2031-2032-2033-2034-2035-2036-2037-2038-2039-2040-2041-2042-2043-2044-2045-2046-2047-2048-2049-2050-2051-2052-2053-2054-2055-2056-2057-2058-2059-2060-2061-2062-2063-2064-2065-2066-2067-2068-2069-2070-2071-2072-2073-2074-2075-2076-2077-2078-2079-2080-2081-2082-2083-2084-2085-2086-2087-2088-2089-2090-2091-2092-2093-2094-2095-2096-2097-2098-2099-2100-2101-2102-2103-2104-2105-2106-2107-2108-2109-2110-2111-2112-2113-2114-2115-2116-2117-2118-2119-2120-2121-2122-2123-2124-2125-2126-2127-2128-2129-2130-2131-2132-2133-2134-2135-2136-2137-2138-2139-2140-2141-2142-2143-2144-2145-2146-2147-2148-2149-2150-2151-2152-2153-2154-2155-2156-2157-2158-2159-2160-2161-2162-2163-2164-2165-2166-2167-2168-2169-2170-2171-2172-2173-2174-2175-2176-2177-2178-2179-2180-2181-2182-2183-2184-2185-2186-2187-2188-2189-2190-2191-2192-2193-2194-2195-2196-2197-2198-2199-2200-2201-2202-2203-2204-2205-2206-2207-2208-2209-2210-2211-2212-2213-2214-2215-2216-2217-2218-2219-2220-2221-2222-2223-2224-2225-2226-2227-2228-2229-2230-2231-2232-2233-2234-2235-2236-2237-2238-2239-2240-2241-2242-2243-2244-2245-2246-2247-2248-2249-2250-2251-2252-2253-2254-2255-2256-2257-2258-2259-2260-2261-2262-2263-2264-2265-2266-2267-2268-2269-2270-2271-2272-2273-2274-2275-2276-2277-2278-2279-2280-2281-2282-2283-2284-2285-2286-2287-2288-2289-2290-2291-2292-2293-2294-2295-2296-2297-2298-2299-2300-2301-2302-2303-2304-2305-2306-2307-2308-2309-2310-2311-2312-2313-2314-2315-2316-2317-2318-2319-2320-2321-2322-2323-2324-2325-2326-2327-2328-2329-2330-2331-2332-2333-2334-2335-2336-2337-2338-2339-2340-2341-2342-2343-2344-2345-2346-2347-2348-2349-2350-2351-2352-2353-2354-2355-2356-2357-2358-2359-2360-2361-2362-2363-2364-2365-2366-2367-2368-2369-2370-2371-2372-2373-2374-2375-2376-2377-2378-2379-2380-2381-2382-2383-2384-2385-2386-2387-2388-2389-2390-2391-2392-2393-2394-2395-2396-2397-2398-2399-2400-2401-2402-2403-2404-2405-2406-2407-2408-2409-2410-2411-2412-2413-2414-2415-2416-2417-2418-2419-2420-2421-2422-2423-2424-2425-2426-2427-2428-2429-2430-2431-2432-2433-2434-2435-2436-2437-2438-2439-2440-2441-2442-2443-2444-2445-2446-2447-2448-2449-2450-2451-2452-2453-2454-2455-2456-2457-2458-2459-2460-2461-2462-2463-2464-2465-2466-2467-2468-2469-2470-2471-2472-2473-2474-2475-2476-2477-2478-2479-2480-2481-2482-2483-2484-2485-2486-2487-2488-2489-2490-2491-2492-2493-2494-2495-2496-2497-2498-2499-2500-2501-2502-2503-2504-2505-2506-2507-2508-2509-2510-2511-2512-2513-2514-2515-2516-2517-2518-2519-2520-2521-2522-2523-2524-2525-2526-2527-2528-2529-2530-2531-2532-2533-2534-2535-2536-2537-2538-2539-2540-2541-2542-2543-2544-2545-2546-2547-2548-2549-2550-2551-2552-2553-2554-2555-2556-2557-2558-2559-2560-2561-2562-2563-2564-2565-2566-2567-2568-2569-2570-2571-2572-2573-2574-2575-2576-2577-2578-2579-2580-2581-2582-2583-2584-2585-2586-2587-2588-2589-2590-2591-2592-2593-2594-2595-2596-2597-2598-2599-2600-2601-2602-2603-2604-2605-2606-2607-2608-2609-2610-2611-2612-2613-2614-2615-2616-2617-2618-2619-2620-2621-2622-2623-2624-2625-2626-2627-2628-2629-2630-2631-2632-2633-2634-2635-2636-2637-2638-2639-2640-2641-2642-2643-2644-2645-2646-2647-2648-2649-2650-2651-2652-2653-2654-2655-2656-2657-2658-2659-2660-2661-2662-2663-2664-2665-2666-2667-2668-2669-2670-2671-2672-2673-2674-2675-2676-2677-2678-2679-2680-2681-2682-2683-2684-2685-2686-2687-2688-2689-2690-2691-2692-2693-2694-2695-2696-2697-2698-2699-2700-2701-2702-2703-2704-2705-2706-2707-2

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

CE Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia:

-2006/95/CEE de 12.12.06 (Baixa Tensão) e posteriores modificações

- 2004/108/CEE de 15/12/04 (Compatibilidade

Electromagnética) e posteriores modificações

- 93/68/CEE de 22/07/93 e posteriores modificações.

- 1275/2008 stand-by/off mode.

Segurança geral

!Controlar que a tomada de ar através da grelha do ventilador não esteja obstruída. O plano de encaixar, de facto, necessita de uma correcta ventilação para o arrefecimento dos componentes electrónicos.

! É desaconselhável instalar um plano de cozedura de indução em cima de uma geladeira sob uma banca (calor) ou em cima de uma máquina de lavar (vibrações). O espaço necessário para a ventilação dos elementos electrónicos seria insuficiente.

- Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.

- Este àparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

- Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.

- Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Não utilize o plano como superfície de apoio ou como tábua de cortar.

- A placa de vitrocerâmica é resistente às batidas mecânicas, entretanto pode rachar-se (ou eventualmente partir-se) se for batida com um objecto pontiagudo, como um utensílio. Nestes casos, desligue imediatamente o aparelho da rede de alimentação e contacte a assistência técnica.

- Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do plano de cozedura.

- Não se esqueça que a temperatura das zonas de cozedura permanece muito alta pelo menos trinta minutos depois de apagadas. O calor resíduo é sinalizado também por um indicador (veja Início e utilização).

- Mantenha a devida distância da placa quaisquer objectos que podem se derreter, por exemplo, objectos de plástico, de alumínio ou produtos com um alto conteúdo de açúcar. Preste muita atenção com as embalagens e as películas de plástico ou alumínio: se deixá-los sobre as superfícies enquanto ainda estiverem quentes ou mornas, podem causar um dano grave à placa.

- Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.

- Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.

- Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.

- Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

- Advertência para os portadores deAdvertência para os pacemaker ou outros dispositivos médicospacemaker o implantáveis activos:implantáveis activos:

O plano de cozedura é conforme a todas as normativas em vigor em matéria de interferências electromagnéticas.

Este produto responde portanto perfeitamente a todos os requisitos de lei (directivas 89/336/CEE). Foi projectado de modo que não crie interferências a outras aparelhagens eléctricas utilizadas, desde que as mesmas também sejam conformes às directivas acima citadas.

O plano de cozedura por indução gera campos electromagnéticos de curto alcance.

Para evitar qualquer risco de interferências entre o plano de cozedura e o pacemaker, este último deverá ser realizado em conformidade com as normativas em vigor.

Em relação a isto, podemos garantir unicamente a conformidade do nosso produto. Para informações sobre a conformidade ou eventuais problemas de incompatibilidade, contacte o seu médico ou o fabricante do pacemaker.

• Não permita que as crianças brinquem com o aparelho.
• Não apoie objectos metálicos (facas, colheres, tampas, etc.) sobre o plano porque podem ficar quentes.
• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• À directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva.

Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores.

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

! Evite o emprego de detergentes abrasivos ou corrosivos, tais como sprays para churrasqueiras e fornos, tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva: podem arranhar irremediavelmente a superfície.
! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.
- Para a manutenção ordinária, é suficiente lavar o plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha.
- Se o plano estiver muito sujo, esfregue com um produto específico para limpeza de superfícies em vidro cerâmica *, enxagúe e enxugue.
- Para tirar as acumulações de sujidade maiores, use uma espátula apropriada. Intervenha assim que possível, sem aguardar que o aparelho arrefeça, para evitar que resíduos grudem. Podem ser obtidos excelentes resultados se usar uma esponja especial de fios de aço inoxidável - específica para planos em vidro cerâmica-molhada de água e sabão.
- No caso em que no plano de cozedura tenham-se acidentalmente fundidos objectos ou materiais como plástico ou açúcar, remova-os imediatamente com a espátula, até que a superfície esteja ainda quente.
- Depois de limpo, o plano poderá ser tratado com um produto específico para a manutenção e a protecção: a película invisível deixada por este produto protegerá a superfície se algo for derramado durante a cozedura. É recomendável realizar estas operações com o aparelho morno ou frio.
- Lembre-se sempre de enxaguar com água limpa e enxugar o plano com cuidado: para não acontecer de resíduos de produtos grudarem-se na sucessiva cozedura.

Quadro em aço inoxidável (somente nos modelos com moldura)

O aço inoxidável pode manchar-se por causa da alta quantidade de calcário na água em contacto durante muito tempo com o metal, ou por causa de produtos de limpeza muito agressivos que contenham fósforo.

É aconselhável enxaguar com água abundante e enxugar com cuidado, depois de ter limpado o plano. Se for derramada água, enxugue-a rapidamente com cuidado.

! Alguns planos de cozedura tem uma moldura de alumínio parecida com o aço inoxidável. Não utilize produtos para a limpeza e o desengorduramento não idóneos para o alumínio.

Desmontar o plano

Caso seja necessário desmontar o plano de cozedura:

1. remova os parafusos que fixam as molas de centragem nos lados;
2. solte os parafusos dos ganchos de fixação nos ângulos;
3. extraia o plano de cozedura do vão do móvel.

! Recomendamos que se evite tentar o acesso aos mecanismos internos para tentar uma reparação. Em caso de avaria, contactar a Assistência técnica.

Descrição técnica dos modelos

O sistema por indução é o processo de cozedura mais rápido que existe. Ao contrário das chapas tradicionais, não é a zona de cozedura que se aquece: o calor é gerado directamente no interior da panela, a qual deverá possuir necessariamente um fundo em material ferromagnético.

Legenda:

I = zona de cozedura de indução simples
B = booster: a zona de cozedura pode ser super alimentada com 3.000 W.
* = a potência máxima é limitada até que o booster esteja activo na zona de cozedura posterior relativa (veja Início e utilização).

Planos de cozedura	KIS 644 DD Z
Zonas de cozedura	Potência (em W)
Traseiro esq.	I 1400 – B 2000* – 600 se Dia. Esq.*
Traseiro dir.	I 2200 – B 3000* - 1600 se Dia. Dir.*
Dianteiro esq.	I 2200 – B 3000* - 1600 se Tras. Esq.*
Dianteiro dir.	I 1400 – B 2000* – 600 se Tras. Dir.*
Potência total	7200

PL

PT NL

Portugues,1

PL

Polski, 12

Nederlands,23

RS

Русский, 34

KIS 644 DDZ

Spis treści

Instalacja, 13-14

Ustawienie
