MANUALE UTENTE KRM 640 C HOTPOINT

Istruzioni per l'uso

PIANO COTTURA

Sommario

Istruzioni per l'uso,1

Installazione, 36

Descrizione dell'apparecchio,38

Precauzioni e consigli,40

Manutenzione e cura,41

Descrizione tecnica dei modelli,41

NL

Nederland

Gebruiksaanwijzing

KOOKPLAAT

Inhoud

ATTENZIONE: Questo appearecchio e le sue parti accessibili divertano molto caldi durante l'uso. Bisognà fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferioriagli 8 anni se non continuamente sorvegliati. Il presente appearecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorvegianza oppure sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendonoconto dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini sensa sorvegianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olii puo essere pericoloso e puo provocare un 'incendio.

Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, sensi bisogna spegnere l'apparecchio e copire la fiamma

per esempio con un coperchio o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.

ATTENZIONE: Se la superficie vetroceramica è incrinata, spegnere l'apparecchio per evitare la possibilità di scossa elettrica.

Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

L'apparecchio non è destinato a essere什么意思 in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distanza separato.

NL

WAARSCHUWING

I è importante conservare quello librettto per poterlo consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

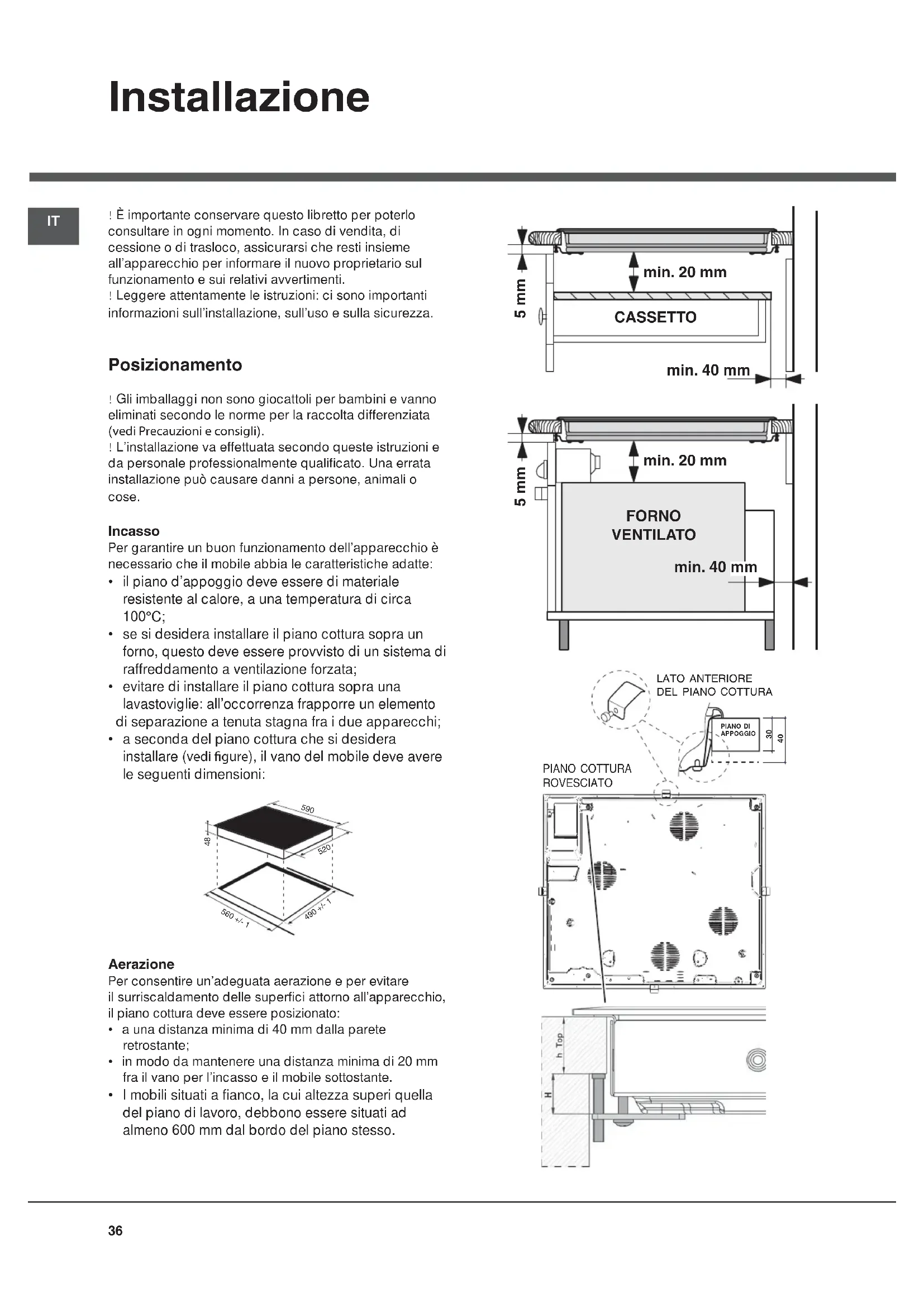

Posizionamento

Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
L'installatione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installatione cui possa essere danni a personi, animali o cose.

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• il piano d'appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100^ ;
• se si desidera installare il piano cottura sopra un forno, quellouveessere provvisto diunsystemadi raffreddamento aventilazione forzata;
• evitare di installare il piano cottura sopra una lavastoviglia: all'occorrenza frapporre un elemento di separazione a tenutaagna fra i due appearecchi;
• a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve avere le seguenti dimensioni:

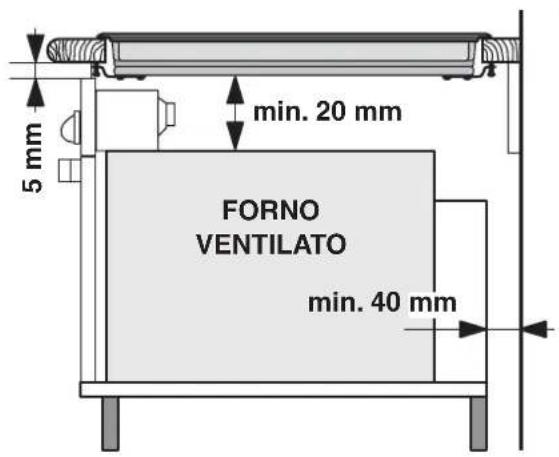

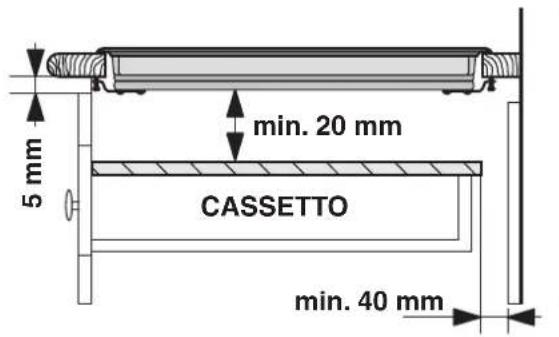

Aerazione

Per consentire un'adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all'apparecchio, il piano cottura deve essere posizionato:

• a una distanza minima di 40 mm dalla parete retrostante;
• in modo da mantenere una distance minima di 20 mm fra il vano per l'incasso e il mobile sottostante.
• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.

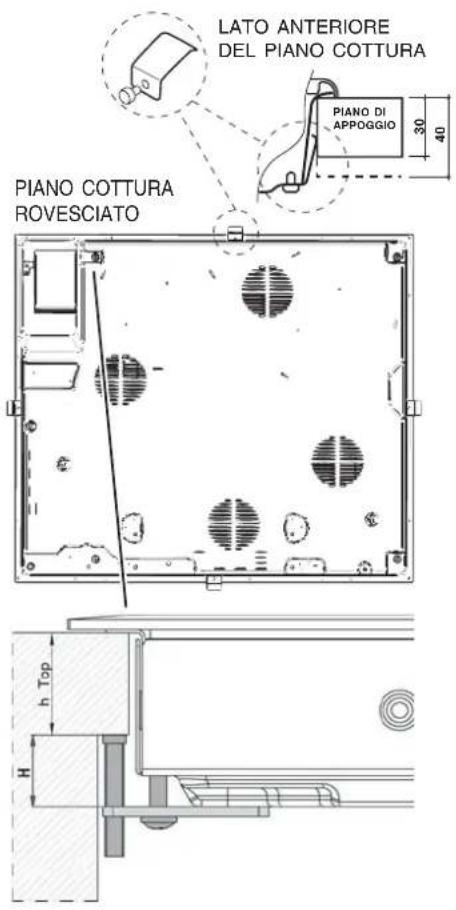

Fissaggio

L'installazione dell'apparecchio deve essere effettuata su un piano d'appoggio perfettamente piano. Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura.

La lunghezza della vite di regolazione dei ganci di fissaggio va impostata prima del loro montaggio, in base allo spessore del piano d'appoggio:

spessore di 30mm :vite 17,5 mm
spessore di 40~mm :vite 7,5 mm.

Per il fissaggio agire come segue:

1. Con le viti corteswana punta, avvitare le 4 molle di centraggio nei fori posti al centro di agli lato del piano;
2. insere il piano cottura nel vano del mobile, centrarlo ed esercitare una adeguata pressione sull'intero perimetro affinché il piano di cottura aderisca bene al piano d'appoggio.
3. per i piani con profili laterali: dopo aver inserito il piano cottura nel mobile, inseire i 4 ganci di fissaggio (ognuno con il suo perno) sul perimetro inferiore del piano cottura, avvitandoli con le viti lunghe con punta finché il vetro non aderisce al piano d'appoggio.

! É indispensable che le viti delle molle di centraggio rimangano accessibili.
! In conformità alle norme di sicurezza, una volta incassato l'apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche.
! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tutte nella aiuto di quale utensile.

Collegamento elettrico

! L'allacciameto elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzativi separamente, sua per ragioni di sicurezza elettrica sua per facilitare le operazioni di estrazione del forno.

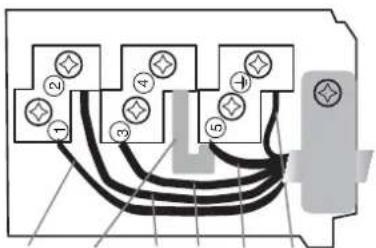

Morsettiera

PIANO COTTURA ROVESCIATO

L'apparecchio è provvisto, nella parte inferiore, di una scatola per il collegamento a differenti tipi di alimentazione elettrica (l'imagine è indicativa e cui non corrispondere al modello acquistato).

Collegamento monofase

Il piano è dotato di cavo di alimentazione più collegato e predisistono per il collegamento monofase. Effettuare l'allaccio dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e Frequenza rete	Cavo eletrico	Collegamento fili
220-240V 1+N ~ 5060 Hz	N L	giallo/verde; DN: i 2 fili blu in seme TL: marrone in seme al nero

Altri tipi di collegamento

Se l'impianto elettrico corrisponde a una delle seguente caratteristiche:

Tensione tipo e frequenza di rete

• 400V - 2+N ~ 50/60 Hz
  220-240V3\~50/60Hz
• 400V - 2+2N ~ 50/60 Hz

Separare i cavi ed effettuare il collegamento dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e Frequenza rete	Cavo eletrico	Collegamento fili
400V-2+N~50/60 Hz	N L1 L2	giallo/verde; N: i 2 fli blu insieme L1:nero L2:m arrone
220-240V 3~50/60 Hz
400V-2+2N~50/60 Hz	N L1 N L2	giallo/verde; N1: blu N2: blu L1:nero L2:m arrone

Se l'impianto elettrico corrisponde a una delle seguente caratteristiche:

Tensione tipo e frequenza di rete

• 400V3-N~50/60Hz

procedure come segue:

! L'eventuale cavo in dotazione non èutilizzabile per questi tip di installmente.

1. Utilizzare un cavo di alimentazione appropriato, tipo H05RR-F o di valore superiore, delle dimensioni adatte (sezione cavo: 25mm
2. Servendosi di un cacciavite, far leva sulle linguette del coperchio della morsettiera e aprirla (vedi imagine Morsettiera).
3. Svitare la vite del serracavo e le viti dei morsetti relativi al tipo di allaccio necessario e posizionare i cavallotti di collegamento secondo la tabella e i disegni che seguono. 4. Posizionare i fili in accordo con la tabella e i disegni che seguono ed effettuire il collegamento stringendo a fondo tutte le viti dei morsetti.
4. Fissare il cavo di alimentazione nell'apposto fermacavolo chiudere il coperchio.

IT

Trifase

FaseCavalloltoNeutFaTerraFase

400

Allaccimento del cavo di alimentazione alla rete

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm.

Tensione tipo e Frequenza rete	Collegamenti elettrici Morsettiera
400V 3-N ~ 50/60 Hz	1 L1	2 L2	3 L3	4 N	5	Trifase 400

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:
- la presa abbia la messa a terra e sua a norma di legge;
- la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche posta sull'apparecchio;
- la tensione di alimentazione sia compresa nei valori della targhetta caratteristiche;
- la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad appearechio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.
Il cavo non deve subire piegature o compressioni.
Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati.
! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.

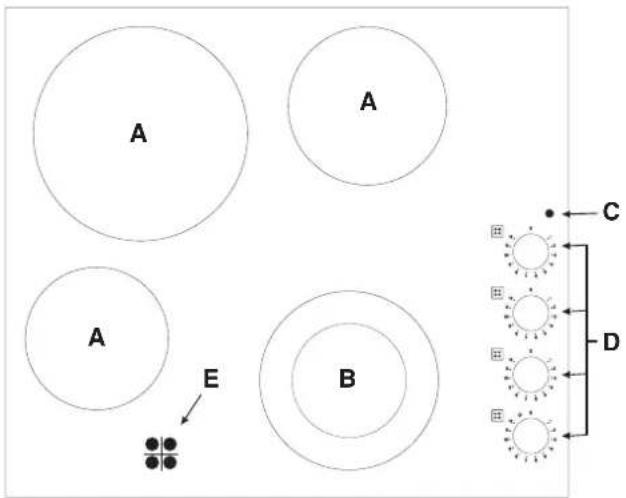

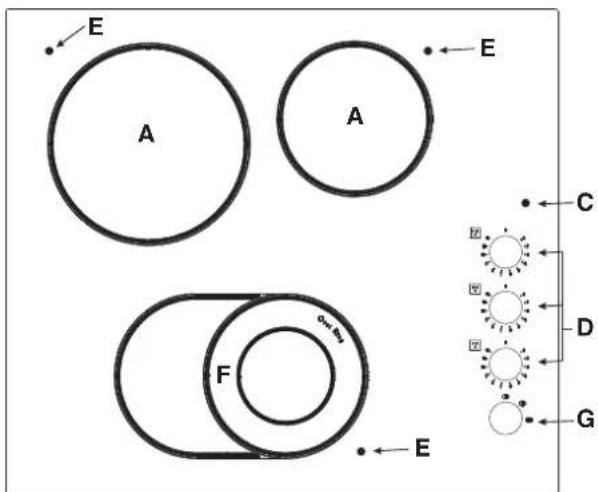

Accensione del piano vetroceramica

Zone di cottura tradizionali

Gli elementi radianti tradizzionali (A) sono composti da resistenze circolari e divertano rossi solo dopo alcune decine di secondi alla loro accensione.

Ciacuna zona di cottura è dotata di una manopola di lavoro (D) che permette di selezionare 12 diverse temperature, da un valore minimo di 1 a un massimo di 12.

Zone di cottura estensibili*

Gli elementi radianti estensibili (B e F) sono riconoscibili per la presenza di una dopbia zona riscaldante. É possibile accendere solo la zona più interna o entrambe.

Zone di cottura estensibili circolare*

La manopola di lavoro (D) permette di scegliere tra due livelli di potenza, entrambi regolabili da un valore minimo di 1 a un massimo di 12:

• ruotando la manopola in senso orario da 1 a 12 si imposta il livello di potenza più basso.
• ruotando la manopola bajo a fine corsa (O),
• Presente solo in alcuni modelli.

Descrizione dell'apparecchio

identificabile da un leggero scatto, si insertisce la potenza massima che cui possere regolata a sua volta tra 12 e 1 ruotando la manopola in senso antiorario.

Per ripristinare il valore di potenza minimo è necessario. riportare la manopola in posizione 0.

Nel caso di zone di cottura doppie, la prima parte della corsa inserisce la zona di cottura più piccola (interna).

Per attivarle entrambe (interna ed esterna) è necessario portare la manopola nella posizione di fine corsa (O) e selezionare il livello di potenza desiderato tra 12 e 1.

Zone di cottura estensibili ovali*

• tramite la manopola (D) impostare la potenza desiderata da un valore minimo di 1 a un massimo di 12;
• posizionare la manopola (G) sui simboli:

a. perutilizzare la sola zona di cottura interna piu piccola.
b. perutilizzare la zona di cottura circolare.
c. perutilizzare l'intera zona di cottura ovale.

Livelli di potenza consigliati per i vari tipi di cottura:

La spia di funzionamento (C)

Risulta accesa quando sia stata messa in funzione una zona riscaldante.

La spia calore residuo (E)

Indica che, una o più zone di cottura, sono a temperatura superiore a 60^ 却又的缘故. Alcuni modelli sono dotati di 4 spie calore residuo, una per ogni zona di cottura.

Pos.	Piastra radiante
0	Spento
1	Per scogiilere burro, cioccolata
2	Per riscaldare liquidi
3
4	Per creme e salse
5
6	Per cuocere alla temperatura di ebollizione
7
8	Per arrosti
9
10	Per grande lessi
11
12	Per Friggere

• Presente solo in alcuni modelli.

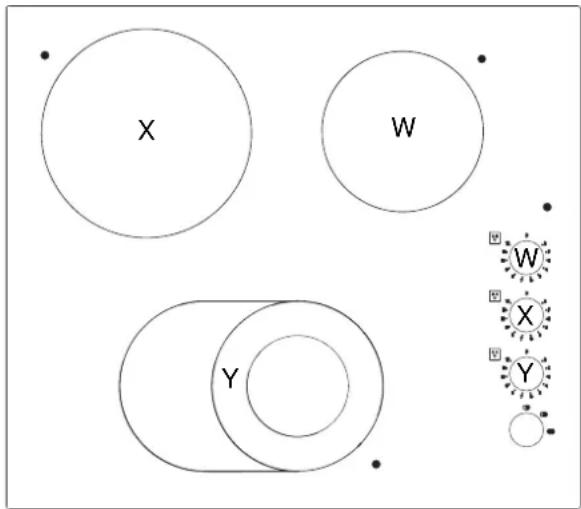

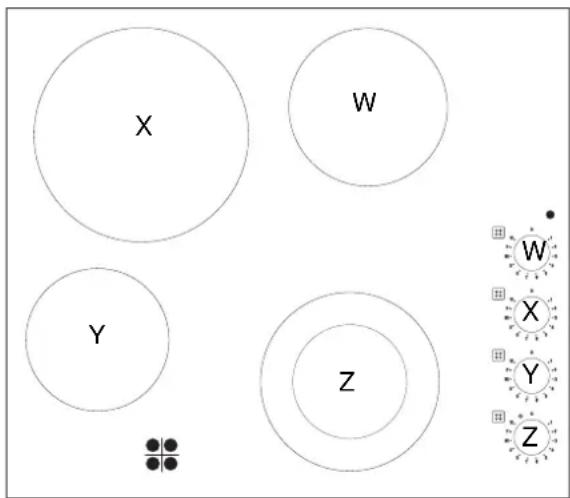

Correspondenza piastra-manopola

Precauzioni e consigli

IT

L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Consigli pratici per l'uso dell'apparecchio

Per ottenerile��iori prestazioni dal piano di cottura:

• adoperare pentole con fondo piatto per essere certi che aderiscano perfettamente alla zona riscaldante;

• adoperare sempre pentole di diametro sufficiente a coprir completeness la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile;

accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse;
- evitare di utilizzare le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas vuo deformare il fondo della pentola, che perde aderenza;
non lasciare mai una zona di cottura accesaenza pentola poiché il suo riscaldamento, raggiungendo rapidamente il livello massimo, potrebbe danneggiare gli elementi riscaldanti.

Questa apparecchiatura è conforme alle seguenti Direttive

Comunitarie:

• 2006/95CEE del 12/12/06 (Bassa Tensione) e successive modificazioni
• 2004/108/CEE del 15/12/04 (Compatible Elettromagnetica) e successive modificazioni
• 93/68/CEE del 22/07/93 e successive modificazioni.

Sicurezza generale

! Controllare che la presa d'ariatramite la griglia del ventilatore non sua mai ostruita. Il piano da incasso, infatti, necessita di una corretta aerazione per il raffreddamento dei componenti elettronici.

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
  L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e secondo le istruzioni riportate in quello libretto.

• Non utiliser il piano come superficie di appoggio, né coma tagliere.

• Il piano in vetroceramica è resistenteagli urti meccanici,tuttavia, cui po incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente l'apparecchio alla rete di alimentazione e rivolgersi all'Assistenza.

• Se la superficie del piano è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde

del piano cottura.

Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo specnimento. Il calore residuo è segnalato anche da un indicatore (vedi Avvio e utilizzato).
- Tenere a debita distanza dal piano cottura qualsiasi oggett o che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contento di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio:
se dimenticati sulle superfici ancora calde o tiepide posso ncausare un grave danno al piano.
- Assicurarsi che i manici delle pentole siano sempre rivolti versusl'internodeliapiano cottura perevitareche vengano urtati accidentalmente.
Non staccare la spina alla presa della corrente tirando il cavo, pensi afferrando la spina.
- Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.
- Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsablee della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
- Evitare che i bambini giochino con l'apparecchio.
- Se presenti, non guardare a lungo le zone di cottura alogene.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

Evitare l'uso di detergenti abrasivi o corrosivi, quali
i prodotti in bombolette spray per barbecue e forn, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabolmente la superficie.
Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
- Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
- Se il piano è particolarmente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.
- Per rimuovere gli accumuli di sporco più consistenti serviri di un apposto raschietto. Intervenire non appena possibile,enza attendere che l'apparecchio si via raffreddato, per evitare l'incrostazione dei residiui. Eccelleni risultati si sono loitenere usinga una spugnetta in filo d'acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone.
- In caso sul piano cottura si fossoro accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschetto immediatamente, finché la superficie è ancora calda.

• Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da quello prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l'apparecchio tiepido o freddo.
• Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Telao in acciaio inox (solo nei modelli con cornice)

L'acciaio inossidabile più macchiarsi per effetto di un'acqua molto calcarea lasciata per un periodo di tempo prolongato aicontatto dello stesso oppure a causa di prodotti per la pulizia contententi fosforo.

Si consiglia di sciacquare abbondamente e asciugare con cura après la pulizia del piano. In caso di versamenti d'acqua, intervenire rapidamente asciugando con cura.

1 Alcuni piani cottura hanno una cornice in alluminio somigliante all'acciaio inox. Non utilizzato prodotti per la pulizia e lo sgrassaggio non idonei per l'alluminio.

Smontare il piano

Nel caso si renda necessario smontare il piano cottura:

1. togliere le viti che fissano le molle di centraggio sui lati;
2. allentare le viti dei ganci di fissaggio sugli angoli;
3. estrarre il piano cottura dal vano del mobile.
   Raccomandiamo di evitare di accederai ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l'Assistenza.

Descrizione tecnica dei modelli

In queste tabelle sono riportati, modello per modello, i valori di assorbimento energetico, il tipo di elemento riscaldante e il diametro di ciascuna zona di cottura.

Piani cottura KEM	645 D C KEM 645 D X		KEM 646 D C
Zone di cottura	Potenza (in W)	Diametro (in mm)	Potenza (in W)	Diametro (in mm)
Posteriore sx A 2500	210 A 2500 210
Posteriore dx H 1400	160 H 1400 160
Anteriore sx H 1200	145 A 1200 145
Anteriore dx HD 1700	0/700 180/120	HD 1700/700	180/120
Potenza totale	6800		6800

Piani cottura	KRM 640 C KRM 640 X		KRM 641 D X
Zone di cottura	Potenza (in W)	Diametro (in mm)	Potenza (in W)	Diametro (in mm)
Posteriore sx	H 2300	210	HD 2200/1000	210/140
Posteriore dx H 1400	160	H 1400	160
Anteriore sx H 1200	145	H 1200	145
Anteriore dx	H 1800	180	H 1800	180
Potenza totale	6700		6600

Piani cottura	KRM 630 C
Zone di cottura Potenza (in W) Diametro (in mm)
Posteriore sx H 2500	210
Posteriore dx H 1400	160
Anteriore centrale	HO 2400/1600/600	170x260
Potenza totale	6300

Legenda:

H = hilight singolo

HD = hilight doppio

HO = hilight ovale

A = alogena.singolo

Installatie

NL
