Typ produktu	Bezprzewodowy kontroler DMX (hybrydowy nadajnik/odbiornik)
Marka	BeamZ
Model	WTR105
Zasilanie	100-240 V AC, 50/60 Hz przez złącze Powercon
Pobór mocy	Około 5 W (szacunkowo)
Złącza wejściowe DMX	XLR 3-pin (pin 1: masa, pin 2: data -, pin 3: data +)
Złącza wyjściowe DMX	XLR 3-pin (pin 1: masa, pin 2: data -, pin 3: data +)
Wejście zasilania	Złącze Powercon
Tryby pracy	Nadajnik, Odbiornik, Easylink
Zasięg bezprzewodowy	Do 300 m w otwartej przestrzeni (szacunkowo)
Częstotliwość pracy	2,4 GHz (szacunkowo)
Wskaźniki LED	Biały, Niebieski, Zielony, Czerwony, Żółty w zależności od stanu
Przycisk konfiguracji	Przycisk [ID] do parowania i wyboru trybu
Materiał obudowy	Wytrzymały metal (szacunkowo)
Wymiary (ok.)	146 x 114 x 48 mm (szacunkowo)
Waga (ok.)	0,5 kg (szacunkowo)
Temperatura pracy	-5 °C do +45 °C
Przeznaczenie	Tylko do użytku wewnątrz pomieszczeń
Konserwacja	Czyścić suchą szmatką; nie używać płynów
Naprawialność	Naprawy wyłącznie przez wykwalifikowanego technika
Informacje ogólne	Zgodny z normami bezpieczeństwa; nie wyrzucać z odpadami domowymi

Często zadawane pytania - WTR105 BeamZ

Jak skonfigurować WTR105 w trybie nadajnika?

Przytrzymaj wciśnięty przycisk [ID] podczas włączania zasilania. Dioda LED zmienia kolor na biały, następnie zielony, niebieski lub żółty. Naciśnij krótko [ID], aby wybrać niebieski, a następnie przytrzymaj [ID] przez 3 sekundy, aby potwierdzić. Dioda LED zmienia kolor na biały, a następnie na niebieski (miga, jeśli nie ma sygnału DMX).

Jak skonfigurować WTR105 w trybie odbiornika?

Przytrzymaj wciśnięty przycisk [ID] podczas włączania zasilania. Dioda LED zmienia kolor na biały, następnie zielony, niebieski lub żółty. Naciśnij krótko [ID], aby wybrać zielony, a następnie przytrzymaj [ID] przez 3 sekundy, aby potwierdzić. Dioda LED zmienia kolor na biały, a następnie na czerwony (szybkie miganie, jeśli nie ma sygnału).

Jak połączyć odbiornik z nadajnikiem?

Upewnij się, że odbiornik ma białą diodę LED (niepołączony). Naciśnij krótko [ID] na nadajniku: diody LED nadajnika (niebieska) i odbiornika (zielona) migają. Poczekaj, aż miganie ustanie: połączenie jest nawiązane. Sprawdź, ponownie naciskając [ID] na nadajniku: diody LED połączonych odbiorników migają.

Jak odłączyć wszystkie odbiorniki z uniwersum DMX?

Naciśnij przycisk [ID] na nadajniku przez około 3 sekundy, aż dioda LED zmieni kolor na czerwony. Odbiorniki zmieniają kolor na biały (odłączone), a następnie na czerwony. Nadajnik wraca do bieli po krótkiej przerwie.

Jak odłączyć pojedynczy odbiornik?

Naciśnij przycisk [ID] na odbiorniku przez około 3 sekundy, aż dioda LED zmieni kolor na biały. Odbiornik jest odłączony od nadajnika.

Co oznacza migająca niebieska dioda LED na nadajniku?

Wolno migająca niebieska dioda LED oznacza, że na wejściu nadajnika nie ma sygnału DMX. Szybkie miganie oznacza, że nadajnik łączy się z jednym lub wieloma odbiornikami.

Co oznacza migająca czerwona dioda LED na odbiorniku?

Szybko migająca czerwona dioda LED oznacza brak sygnału. Odbiornik nie otrzymuje sygnału DMX z nadajnika.

Jak używać trybu Easylink?

Przytrzymaj [ID] podczas włączania zasilania, wybierz żółty krótkimi naciśnięciami, a następnie przytrzymaj [ID] przez 3 sekundy. Dioda LED zmienia kolor na biały, a następnie miga. Możesz wtedy wybrać uniwersum DMX za pomocą koloru (czerwony, zielony, żółty, niebieski, magenta, cyjan, biały) odpowiadającego zakresom kanałów.

Jakie środki ostrożności należy zachować?

Przeczytaj instrukcję przed użyciem. Nie zasłaniaj otworów wentylacyjnych. Używaj wyłącznie z zasilaniem sieciowym zgodnym z podanym napięciem. Odłącz przed czyszczeniem lub dłuższym nieużywaniem. Nie patrz bezpośrednio na wiązkę światła, jeśli dotyczy. Trzymaj z dala od dzieci.

Jak czyścić WTR105?

Użyj suchej szmatki do czyszczenia urządzenia. Nigdy nie używaj płynów ani agresywnych środków czyszczących. Przed czyszczeniem upewnij się, że urządzenie jest odłączone od zasilania.

INSTRUKCJA OBSŁUGI WTR105 BeamZ

OSTRZEZENIE! Przed przystąpieniem do jakichkolwiek czynności związanych z urządzeniem, należy uważnie przeczytać niniejszą instrukcję i zachować ją z lekarstwem na przyszłość. Zawiera ważne informacje dotyczące instalacji, użytkowania i konserwacji urządzenia.

• Rozpakuj i sprawdź dokładnie, czy nie ma żadnych uszkodzeń transportowych przed użyciem urządzenia
• Przeczytaj uważnie te instrukcje i postępuj zgodnie z instrukcjami.
• Przestrzegaj wszystkich ostrzeżeń dotyczących bezpieczeństwa.
• Upewnij się, że żadne otwory wentylacyjne nie są zablokowane; w przeciwnym razie urządzenie się przegrzeje.

OSTRZEZENIE! Przed podłączeniem urządzenia do gniazdka sieciowego należy najpierw sprawdzić, czy napięcie i częstotliwość sieci są zgodne z wartości mi podanymi na urządzeniu. Jeśli urządzenie ma przełącznik wyboru napięcia, podłącz urządzenie do gniazdka sieciowego tylko wtedy, gdy wartości urządzeń i wartości sieciowe są zgodne. Jeśli dołączony przewód zasilający lub zasilacz nie pasują do gniazdka sciennego, skontaktuj się z elektrykiem.

• Po podłączeniu urządzenia sprawdź wszystkie kable, aby zapobiec uszkodzeniom lub wypadkom, na przykład z powodu potknięć.
• Upewnij się, że przewód zasilający nie jest zaciśnięty ani uszkodzony. Od czasu do czasu sprawdzaj urządzenie i przewód zasilający.
• Zawsze odłączaj zasilanie z sieci, gdy urządzenie nie jest używane lub przed czyszczeniem! Obsługuj przewód zasilający tylko za wtyczkę. Nigdy nie wyciągaj wtyczki, ciągnąc za przewód zasilający.
• Odłącz przewód zasilający i zasilacz od gniazdka, jeśli istnieje ryzyko uderzenia pioruna lub przed dłuższymi przerwami w pracy.
• Nie włączaj i wyłączaj urządzenia w krótkich odstępach czasu.

- Nie podłączaj urządzenia do dimmerpada.

• Zainstaluj urządzenie w dobrze wentylowanym miejscu.

- Nigdy nie kłaśc żadnych materiałów na obiektywie.

- Nigdy nie pozwól, aby światło słoneczne świeciło bezpośrednio na obiektywie, nawet jeśli urządzenie nie działa.

• Zawsze należy zapewnić swobodną przestrzeń powietrzną o wysokości co najmniej 50 cm wokół urządzenia w celu wentylacji.

- Upewnij się, że obszar pod miejscem instalacji jest zablokowany podczas montażu, opróżniania lub serwisowania urządzenia.

- W przypadku wysokości montażu>100 cm zawsze należy zamocować urządzenie odpowiednią liną zabezpieczającą. Przymocuj linę zabezpieczającą tylko w poprawnych punktach mocowania. Linka zabezpieczająca nie może być nigdy zamocowana na uchwytach transportowych!

- Nigdy nie patrz bezpośrednio na wiązkę światła. Zwróć uwagę, że szybkie zmiany w oświetleniu, np. szybko migające światło, może wywoływać napady padaczkowe u osób światłoczułych lub z padaczką.

- To urządzenie nie jest przeznaczone do ciągłej pracy. Spójne przerwy w działaniu zapewnia, że urządzenie będzie służyć przez długi czas bez wad.

OSTRZEZENIE! Jeśli przewód zasilający urządzenia jest wyposażony w styk uziemiający, należy go podłączyć do gniazda z uziemieniem ochronnym. Nigdy nie należy dezaktywować uziemienia ochronnego przewodu zasilającego.

• Upewnij się, że urządzenie nie jest narażone na działanie wysokich temperatur, wilgoci lub kurzu.
  • Wyczyść urządzenie za pomocą suchej szmatki.
• Nie należy dotykać urządzenia gołymi rękoma podczas pracy (obudowa staje się bardzo gorąca). Odczekaj przynajmniej 5 minut, aż urządzenie ostygnie.
• To urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach, nie należy używać tego sprzętu w bezpośrednim sąsiedztwie płynu (nie dotyczy specjalnych urządzeń zewnętrznych - w takim przypadku należy przestrzegać specjalnych instrukcji podanych ponizej). Nie należy wystawiać tego urządzenia na łatwopalne materiały, płyny lub gazy.
• Jeśli urządzenie zostało narażone na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperatę pokojową.
• Nigdy nie próbuj ominąć przełącznika termostatycznego ani bezpieczników.
  • Nie demontuj ani nie modyfikuj urządzenia.
• Do wymiany używać bezpieczników / żarówek tego samego typu i tylko tego samego typu.
• Naprawy, serwisowanie i podłączenie elektryczne muszą być wykonywane przez wykwalifikowanego technika.
  • Temperatura otoczenia musi zawsze wynosić od -5 °C do +45 °C.
• Jeśli urządzenie jest eksploatowane w inny sposób niż opisany w niniejszej instrukcji, produkt może ulec uszkodzeniu, a gwarancja traci ważność.
• Plastikowe torby muszą być przechowywane w miejscu niedostępnym dla dzieci.
• Urządzenie musi być zainstalowane w miejscu niedostępnym dla dzieci. Nigdy nie pozostawiaj urządzenia bez nadzoru.

Ten symbol umieszczony na produkcie lub jego opakowaniu oznacza, że produkt ten nie może być traktowany jako odpad komunalny. Zamiast tego należy przekazać go do odpowiedniego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego.

Zapewniając prawidłową utylizację tego produktu, pomagasz zapobiegać potencjalnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które mogłyby zostać spowodowane przez niewłaściwe postępowanie z odpadami tego produktu. Recykling materiałów pomoże chronić zasoby naturalne. Aby uzyskać bardziej szczegółowe informacje na temat recyklingu tego produktu, należy skontaktować się z lokalnym biurem obywatelskim, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

ROZPAKOWYWANIE INSTRUKCJI

UWAGA! Natychmiast po otrzymaniu produktu ostrożnie rozpakuj karton, sprawdź zawartość, aby upewnić się, że wszystkie części są obecne i

zostały odebrane w dobrym stanie. Natychmiast powiadomić dostawcę i zachować materiał do pakowania w celu sprawdzenia, czy jakakolwiek część wygląda na uszkodzoną przez przesyłkę lub samo opakowanie wykazuje oznaki niewłaściwego postępowania. Zapisz pakiet i wszystkie materiały do pakowania. W przypadku, gdy produkt musi zostać zwrócony do fabryki, ważne jest, aby produkt został zwrócony w oryginalnym opakowaniu fabrycznym i opakowaniu.

Jeśli urządzenie zostało wystawione na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powsłająca woda kondensacyjna może uszkodzić twoje urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.

ZASILACZ

Na etykiecie z tyłu produktu jest wskazany jakiego typu zasilacz musi być podłączony. Sprawdź, czy napięcie w sieci jest właściwe do użytego zasilacza. Każde inne napięcie niż podane, może sprawić nieodwracalne uszkodzenie oświetlenia. Produkt musi być również bezpośrednio podłączony do sieci zasilającej i wtedy dopiero może być używany. Brak ściemniacza lub regulowany zasilacz.

OSTRZEZENIE! Zawsze podłączaj urządzenie do zabezpieczonego obwodu (wyłącznik lub bezpiecznik). Upewnij się, że urządzenie ma odpowiednie uziemienie elektryczne, aby uniknąć ryzyka porażenia prądem lub pożaru.

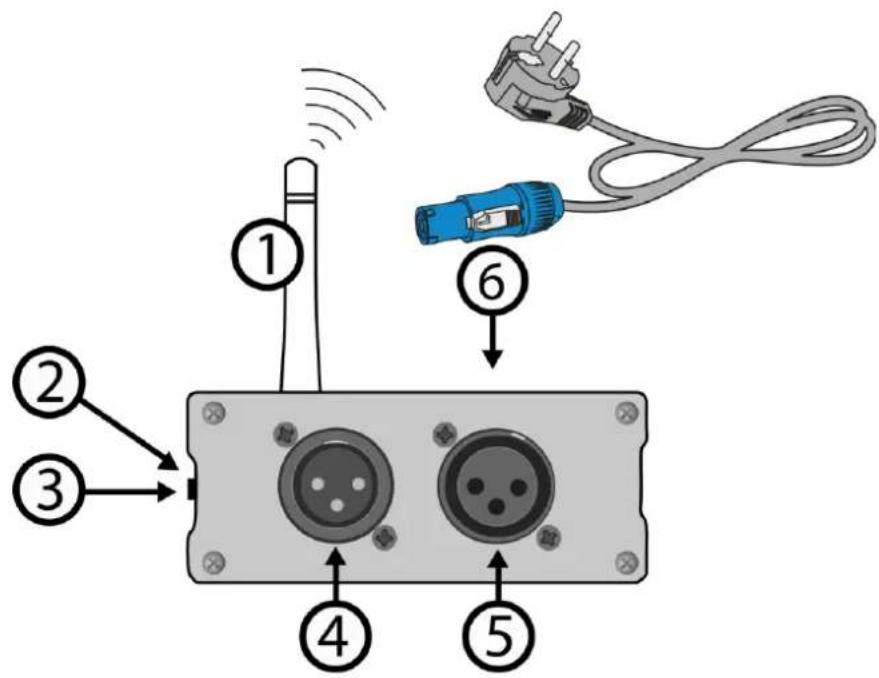

OPIS FUNKCJI

1. KIERUNKOWE ODBIERANIE:

Regulowane pozycjonowanie dla lepszego odbioru sygnału.

1. PRZEŁĄCZNIK IDENTYFIKACJI:

Używany do konfiguracji preferowanego protokołu oraz trybu transmisji lub odbioru.

1. WSZKAZNIK POŁĄCZENIA:

Pokazuje status połączenia bezprzewodowego.

1. WEJŚCIE DANYCH DMX:

Wykorzystuje 3-pinowe złącze XLR (pin1 = masa/ekran; pin2 = dane-; pin3 = dane+).

1. WYJŚCIE DANYCH DMX:

Zawiera 3-pinowe złącze XLR (pin1 = masa/ekran; pin2 = dane-; pin3 = dane+).

1. WEJŚCIE ZASILANIA:

Wyposażone w złącze Powercon

Każdy moduł pełni rolę bezprzewodowego transceivera DMX, umożliwiając jednostce działanie jako nadajnik lub odbiornik. Ustalenie systemu wymaga przypisania każdego odbiornika do odpowiedniego uniwersum (nadajnik), z którym ma działać.

WAŻNE UWAGI PRZED UŻYCIEM

- Odniesienie do przycisku [ID] (2) w celu uzyskania informacji:

○ LED stanu (3) BIAŁE: Oznacza tryb konfiguracji lub odłączenie od jakiegokolwiek nadajnika.

TRYB NADAJNIKA

o LED stanu (3) NIEBIESKI: Wskazuje, że urządzenie pracuje w trybie NADAJNIKA i jest połączone z jednym lub wieloma odbiornikami, a istnieje przewodowe wejście DMX.

o LED stanu (3) NIEBIESKI: (migające szybko): Sygnalizuje, że nadajnik jest w trakcie łączenia z odbiornikami.

o LED stanu (3) NIEBIESKI: (migające wolno): Wskazuje brak sygnału DMX na nadajniku.

TRYB ODBIORNIKA

o LED stanu (3) ZIELONY: Wskazuje, że urządzenie pracuje w trybie ODBIORNIKA i jest połączone z nadajnikiem, a istnieje przewodowe wyjście DMX.

o LED stanu (3) ZIELONY: (migające wolno): Wskazuje, że odbiornik nie otrzymuje żadnego sygnału DMX od nadajnika.

o LED stanu (3) CZERWONY: (migające szybko): Sygnalizuje brak sygnału.

TRYB EASYLINK

o LED stanu (3) ŻOŁTY: Wskazuje, że protokół Easylink jest w trybie konfiguracji.

o LED stanu (3) CZERWONY: (migający na czerwono): Wysyła sygnał DMX

o LED stanu (3) ZIELONY: (migający na zielono): Odbiera sygnał DMX

- Odbiornik może być sparowany tylko z nadajnikiem, gdy jest w pełni odłączony: LED stanu (3) wyświetlające BIAŁY.

KONFIGURACJA HYBRYDOWEGO TRANSMITERA W TRYBIE NADAJNIKA:

• Naciśnij i przytrzymaj przycisk [ID] (2), jednocześnie uruchamiając HYBRYDOWY TRANSMITER.

- LED stanu (3) na chwile zaświeci się NA BIAŁO, a następnie zmieni się na ZIELONA, NIEBIESKA lub ŻÓŁTA (odzwierciedlając ostatnio wybrany tryb).

• Wybierz NIEBIESKI, naciskając krótko przycisk [ID] (2).

- Po wybraniu NIEBIESKIEGO, przytrzymaj przycisk [ID] (2) przez 3 sekundy, aby potwierdzić tryb nadajnika.

• LED stanu przejdzie na biały, a następnie, po kilku sekundach, zmieni się na NIEBIESKI (migający, jeśli nie ma sygnału DMX).

- Jednostka jest teraz ustawiona w trybie nadajnika.

KONFIGURACJA HYBRYDOWEGO TRANSMITERA W TRYBIE ODBIORNIKA:

- Przytrzymaj przycisk [ID] (2), uruchamiając jednocześnie HYBRYDOWY TRANSMITER. LED stanu (3) na chwilę zaświeci się NA BIAŁO, a następnie zmieni się na ZIELONA, NIEBIESKA lub ŻOŁTA (odzwierciedlając ostatnio wybrany tryb).

• Wybierz ZIELONY, naciskając krótko przycisk [ID] (2).

- Po wybraniu ZIELONEGO, przytrzymaj przycisk [ID] (2) przez 3 sekundy, aby potwierdzić tryb odbiornika.

• LED stanu przejdzie na biały, a po kilku sekundach zmieni się na CZERWONY (szybkie miganie, jeśli nie ma sygnału).

- Jednostka jest teraz ustawiona w trybie odbiornika.

ODŁĄCZANIE ODBIORNIKÓW Z UNIWERSUM DMX:

Aby połączyć odbiornik(i) z określonym nadajnikiem:

A. Upewnij się, że odbiorniki, które chcesz połączyć, wyświetlają diode LED statusu (3) w kolorze BIAŁYM, co oznacza, że nie są połączone z innym nadajnikiem.

B. Krótko naciśnij przycisk [ID] (2) na nadajniku; zarówno nadajnik (NIEBIESKI), jak i odbiorniki (ZIELONE) zaczną migać na swoich diodach LED statusu (3). (Jeśli już połączony, migająca czerwona dioda wskazuje, że nadajnik nie działa).

C. Poczekaj, aż miganie się zatrzyma: odbiorniki są teraz pomyślnie połączone z nadajnikiem.

D. Sprawdź połączenie: ponownie naciśnij przycisk [ID] (2) na

KONFIGURACJA HYBRYDOWEGO TRANSMITERA W TRYBIE EASYLINK:

• Przytrzymaj przycisk [ID] (2), uruchamiając jednocześnie HYBRYDOWY TRANSMITER. LED stanu (3) na chwilę zaświeci się NA BIAŁO, a następnie zmieni się na ZIELONA, NIEBIESKA lub ŻÓŁTA (odzwierciedlając ostatnio wybrany tryb).
  • Wybierz ŻÓŁTY, naciskając krótko przycisk [ID] (2).
  • Po wybraniu ŻÓŁTEGO, przytrzymaj przycisk [ID] (2) przez 3 sekundy, aby potwierdzić tryb easylink.
  • Dioda LED statusu zmieni się na biało, a następnie zacznie migotać, pokazując kolor uniwersum.
  • Teraz możesz wybrać kolor uniwersum, ustawiając go na odpowiedni kolor

DMX Universe	Colour	DMX Channels
1	Red	000 ~ 512
2	Green	000 ~ 512
3	Yellow	000 ~ 512
4	Blue	000 ~ 512
5	Magenta	000 ~ 512
6	Cyan	000 ~ 512
7	White	000 ~ 512

ODŁĄCZANIE ODBIORNIKÓW Z UNIWERSUM DMX:

Aby odłączyć wszystkie odbiorniki z uniwersum DMX/nadajnika:

• Naciśnij przycisk [ID] (2) nadajnika przez około 3 sekund, aż LED stanu (3) zmieni kolor na CZERWONY. LED stanu na odbiorniku(ach) przez chwile zmieni kolor na BIAŁY (odłączony) a następnie przejdzie na CZERWONY (brak sygnału).
  • Po krótkim interwale. LED stanu (3) na nadainiku powróci do BIAŁY.
• Aby ponownie połączyć odbiornik(i), wystarczy krótko nacisnąć przycisk [ID] (2) na nadajniku. LED stanu (3) na odbiorniku(ach) ponownie zacznie migać na ZIELONO.

ABY ODŁĄCZY POJEDYNCZY ODBIORNIK Z UNIWERSUM DMX/NADAJNIKA:

Naciśnij przycisk [ID] (2) odbiornika przez około 3 sekund, aż LED stanu (3) zmieni kolor na BIAŁY.

Ta czynność odłącza odbiornik od nadajnika (uniwersum DMX).

TECHNICAL SPECIFICATIONS

	154.126 154.129
Product colour	Black
DMX connection	3-pin XLR	5-pin XLR
Wireless DMX protocol	Eazylink, WDMX
Power supply	100-240VAC 50/60Hz
Dimensions (L x W x H)	127 x 75 x 35mm
Weight	0,3
