Typ produktu	Kontroler DMX
Marka	BeamZ
Model	DMX65W
Zasilanie	USB 5V/1A lub wbudowany akumulator
Liczba kanałów DMX	Do 30 kanałów
Bezprzewodowa transmisja DMX	Tak, 2,4 GHz (nadajnik)
Przewodowe złącze DMX	Wyjścia USB i RJ45 (Ethernet) z dołączonym kablem XLR
Ekran	OLED z wyświetlaniem kanałów i wartości DMX
Suwaki	6 suwaków kanałów (1-6), suwak master, suwak chase, suwak prędkości, suwak przejścia
Joystick	Tak, do nawigacji
Tworzenie chase'ów	Do 8 chase'ów po 15 kroków każdy
Funkcja timera	Programowanie automatycznego włączania/wyłączania dla każdego chase'a
Ochrona hasłem	Tak
Wygaszacz ekranu	Tak, z regulacją opóźnienia (3-255 sekund)
Temperatura otoczenia podczas pracy	-5°C do +45°C
Zastosowanie	Tylko do użytku wewnętrznego
Czyszczenie	Sucha, niestrzępiąca się ściereczka
Wymiary przybliżone	200 x 150 x 50 mm
Waga przybliżona	0,5 kg

Często zadawane pytania - DMX65W BeamZ

Jak włączyć tryb bezprzewodowy DMX w DMX65W?

Naciśnij przycisk Menu, wybierz Bezprzewodowe, a następnie włącz opcję ON przyciskiem ▶. Upewnij się, że masz kompatybilny odbiornik (nr ref. 154.077) lub urządzenie BeamZ z wbudowanym odbiornikiem 2,4 GHz.

Jak utworzyć niestandardowy chase?

Naciśnij Menu, wybierz Effects, następnie Chase i Edit. Wybierz ID, a następnie ustaw każdy krok: wybierz kanał DMX za pomocą ▼ i wartość za pomocą suwaka. Użyj ▶, aby przejść do następnego kroku (maks. 15). Potwierdź ostatni krok przyciskiem OK.

Jak odtworzyć chase?

Dwie metody: 1) Przez menu: Effects > Chase > Play, wybierz ID, a następnie ustaw prędkość i przejście za pomocą suwaków. 2) Bezpośrednio: użyj suwaka Chase do wyboru ID, suwaka Prędkość i Przejście. Dostosuj również suwak Master.

Jak usunąć chase?

Przejdź do Effects > Chase > Clear, wybierz ID chase'a do usunięcia za pomocą ▲/▼, a następnie potwierdź. Ta czynność jest nieodwracalna.

Jak korzystać z funkcji timera?

W menu Settings wybierz Timer. Wybierz ID chase'a (ID 8 = ręczny), ustaw bieżący czas (Time), godzinę włączenia (Power On) i godzinę wyłączenia (Power Off). Ustaw również próg baterii Power Off Bat (min. 10%).

Jak skonfigurować hasło?

Przejdź do Settings > Password, włącz go za pomocą ON/OFF przez ▶, a następnie utwórz swój 4-cyfrowy kod za pomocą przycisków nawigacyjnych. Zatwierdź przyciskiem OK.

Dlaczego mój kontroler się nie włącza?

Sprawdź, czy kabel USB jest prawidłowo podłączony do źródła 5V/1A. Jeśli bateria jest rozładowana, podłącz zasilanie. Upewnij się, że temperatura otoczenia wynosi od -5°C do +45°C.

Jak wyczyścić DMX65W?

Użyj miękkiej, niestrzępiącej się ściereczki lekko zwilżonej (nie mokrej). Nie używaj rozpuszczalników ani ściernych środków czyszczących. Przed czyszczeniem odłącz urządzenie.

Jakiego kabla użyć do przewodowego połączenia DMX?

Użyj dołączonego kabla XLR-RJ45 lub kabla XLR-USB (niedołączony). Przestrzegaj schematu połączeń: masa na pin 1 (XLR) do pinu 4 (USB) lub pinów 7 i 8 (RJ45), sygnał - na pin 2 do pinu 2 (USB) lub pinów 2,4,6 (RJ45), sygnał + na pin 3 do pinu 3 (USB) lub pinów 1,3,5 (RJ45).

Jak oszczędzać baterię?

Włącz wygaszacz ekranu w Settings > Display > Screensaver (ON, OFF lub LOGO) i ustaw opóźnienie (3-255 sekund). Bateria ładuje się automatycznie po podłączeniu do USB.

INSTRUKCJA OBSŁUGI DMX65W BeamZ

OSTRZEZENIE! Przed przystapieniem do jakichkolwieczynosci zwiaganych z urzadzeniem, nalezy uwaznie przycztyac niniejsz instrukcje i zachowac ja z lekarstwem na przyszlsc. Zawiera wazne informace dotyczace instalaci, uzytkowania i konserwacci urzadzenia.

• Rozpakuj i sprawdź dokladnie, przy nie ma zadnych uszkodzeni transportowych przy uzyciem urzadzenia
• Przechytaj uwaznie te instrukcje i postepuj zgodnie z instrukcjami.
• Przestręgaj wszystkich ostrzeżen dolycznych bezpiecznośćstwa.
  Upewnij sie, ze zadne owry wentylacyne nie sa zablokowane; w przeciwnym razie urzadzenie sie przyegrzej.

OSTRZEZENIE! Przed podlączemieni urzadzenia do gniażdka siediociego nalezy napierw sprawdzić,czy napiecie i czestotliwość sieci są zgodne z wartosciami podanymi na urzadzeniu. Jeśli urzadzenia ma przyȩcznik wyboru napiecia, podlącz urzadzenia do gniażdka siediociego tylko wtedy, gdy wartosci urzadzenia i wartosci siediocieowe są zgodne. Jeśli dotączony przyzewód zasilajacja lub zasilacz nie pasuju do gniażdka sciennégo, skontaktuji sie z elektrykiem.

• Po podączeniu urzadzenia sprawdź wszystkie kable, aby zapobiec uzskodzeniom lub wypadkom, na przykidz od powodu potknić.
  Upewnij sie, ze przewod zasilajacy nie jest zacisiety ani uszkodzony. Od czasu do czasu sprawdzaj urzadzenie i przewod zasilajacy.
  Zawsze odzacj zasilanie z sieci, gdy urzadzenie nie jest uzywane lub przy czyszczeniem! Obstuguj przy wizcki. Nigdy nie wciagaj wtzczyk, ciagnac za przy wizcki.
  Odtac przewd zasilajc i zasilac od gniazdka, jesti istnieje ryzyko uderzenia pioruna lub przed dluzsymi przerwami w pracy.
• Nie właczaj i wyłaczaj urzadzenia w krṭkich odstepach czasu.
• Nie podłaczej urzadzenia do dimmerpada.
  Zainstaluj urzadzenie w dobrze wentylowanym比我jscu.
  Zawsze nalezy zapewnić swobodną przestrzen powietrzno y wysokość co najmiej 50 cm wokot urzadzenia w celu wentyłącji.
  Upewnij sie, ze obszar pod mistracem instalacji jest zablokowany podczas montazu, oprozniania lub serwisowania urzadzenia.
  To urzadzenie nie jest przyznaczone do ciaglej pracy. Spojne prerwy w diafaniu zapewnia, ze urzadzenie bedzie sluzyć przyez dlugi czas bez wad.

OSTRZEZENIE! Jesli przywod zasilajacy urzadzenia jest wyposaźny w styk uziemialcy, sązy go podączy do gniaźda z uziemieniem ochrnnym. Nigdy nie sązy bezaktywowac uziemienia ochrnnego przywod zasilajacego.

Upewnij sie, ze urzadzenie nie jest narazone na dziatanie wysokich temperatur, wilgoci lub kurzu.
Wczysuc urzadzenie za pomocag suchej szmatki.
To urzadzenie jest przyznaczone wytlacnie do uzytku w pomieszczeniach, nie nalezy uzywac tego spreztu w bezposrednim sasiedztwie plynu (nie dotczy specjalnych urzadzeni zewnetrznych - w takim przypadku nalezy przyestrzegać spezialnych instrukcji podanych ponije). Nie nalezy wystawiać tego urzadzenia na latwopalne materiały, plyny lub gazy.
- Jesli urzadzenie zostato narazone na drastyczne wahania temperatur (np. Po transporcie), nie waczaj go natychmiast. Powstajca woda kondensacyjna moze uszkodzic urzadzenie. Pozostaw urzadzenie wylaczone, az osiagnie temperatur pokojowa.
Nigdy nie probuj ominać przyelacznika termostatycznégo ani bezpieczników.
- Nied demontuj ani nie modyfikuj urzadzenia.
- Do wymiany uzywac baterii samego typu itylko tego samego typu.
- Naprawy, serwisonianie i podlącenie elektryczne musza byc wykonywane przyż wykwilifikowanego technika.
- Temperatura otoczenia musi zawsze wynosić od -5°C do +45°C.
- Jesli urzadzenie jest eksploatowane w inny spośob niz opisany w niniejszej instrukcj, produkt moze ulec uszkodzeniu, a gwarancja traci waznosć.
- Plastikowe torby musza byc przychowywane w mieuxu niedostepnym dla daneci.
- Urzadzenia musi byc zainstalowane w moiejscu niedostepnym dla daneci. Nigdy nie pozostawiaj urzadzenia bez nadzoru.

Ten symbol umieszczony na produktie lub seinen opakowaniu oznacza, ze produkt len nie maye byc traktowany jak odpad komunalny. Zamiast tego nalezy przy przekacz go do odpowiedniego punktu zbiorki w celu recyklingu sprzetu elektryczneo i elektroniczneo.

Zapewniajac prwidtowa utilizace tego produktu, pomagasz zapobiegaoc potencjalnym negatywnm konsekwencjom dla srodowiska i zdrowia ludzkiego, ktore moglyby zostac spowodowane przy niewlasciwe postepowanie z odpadami tego produktu. Recykling materiajow pomoze chronicz asoby naturalne. Aby uzyskaic bardziej szcegolowe informace na temat recyklinger tego produktu, nalezy skontaktowac sie z lokalnym biurem obywatelskim, stuzbami oczyszczania miasta lub skepem, w ktorym produkt zosta zakupiony.

ROZPAKOWYWANIE INSTRUKCJI

UWAGA! Natychmiast po otrzmaniu produktu ostroznie Rozpakuj karton, sprawdž zawartosc, aby upewnic sie, ze wszymkie czeci są obecnije zostaly odebrane w dobrym stanie. Natychmiast powiadomic dostawce i zachowac material do pakowania w celu sprawdzenia,czy jakakolwiek

cęsć wyglada na uszkodzona przyź przesytké lub samo opakowania wykazuje oznaki niewlasciwo go postepowania. Zapisz pakiet i wsystkie materiały do pakomania. W przypadku, gdy produkt musi zostac zworocny do fabryki, załe jest, aby produkt zostal zworocny w oryginalnym opakowaniu fabrycznych i opakomaniu.

Jesi urzadzenie zostalo wystawione na drastyczne wahania temperatury (np. Po transporcie), nie waczaj go natychmiast. Powstajca woda kondensacyjna moze uszkodzic twoe urzadzenie. Pozostaw urzadzenie wylaczone, az osiagnie temperaturpokojowa.

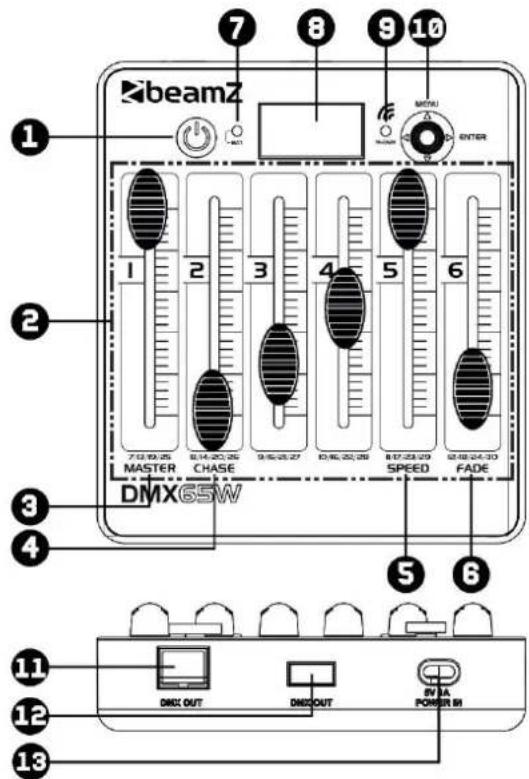

OVERVIEW

1. Zasilanie włacz / wylacz
2. Kanat suwak1-6
3. Kanai Master
4. Kanai Chase
5. Kanat prędkosci
6. Kanal przenikania
7. Wskaznik LED baterii
8. Wyswielacz OLED
9. Wskaznik LED Bezprzewodowy DMX
10. Joystick
11. Wyjscie DMX RJ45 Ethernet
12. Wyscie DMX USB
13. Pobor mocy 5 V/1A.

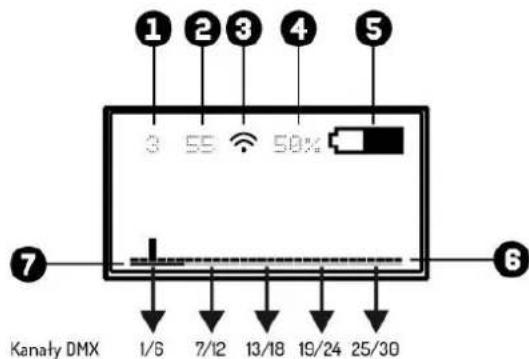

WYSWIETLACZ

1. Kanat DMX
2. Wartość DMX
3. Wskaznik bezprzewodowej DMX
4. Pojemnosć baterii w procentach
5. Wskaznikpjemnosci baterii
6. Przeglad kanatow DMX1-30
7. Wybierz grupe kanatow DMX [na 6 kanatow]

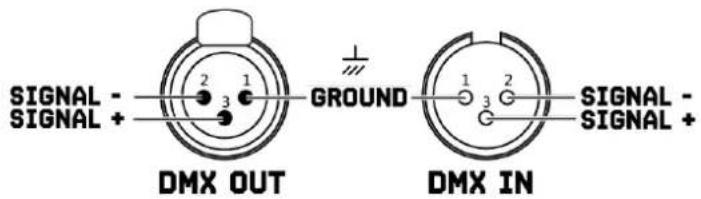

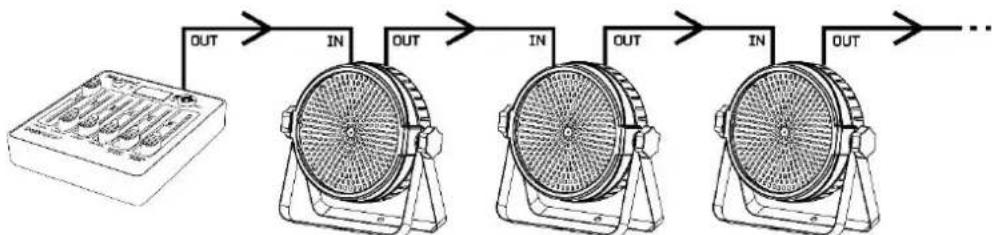

POLACZENIE DMX

Aby zapewnic wyzysz poziom niczawodnosci eksploatacynje, zaleca sie wykonanie okablowania instalacji oswieletieniowej. Uzyj kabla XLR-RJ45 (w zestawie) lub kabela XLR-USB (brak w zestawie) i podlacz linie DMX do pierwszego urzadzenia DMX. Linia DMX jest zawsze przesytna jako szeregowy strumien danych z Jednego podlaczonego do kolejnégo urzadzenia poprzej zlacza „DMX IN" i „DMX OUT" (zlacza XLR), któromaticna znaleć na kazdym urzadzeniu DMX.

UWAGA! W ostatnim urzadzeniu nalezy zamknac line DMX rezystorem obciageniowym. Wez zlacze XLR i wlutuj rezystor 120 Ohm miedz sygnat (-) i sygnat (+) lub kup gotowe tzw. terminatory i podacz go do wyjscia DMX ostatniego urzadzenia w linii.

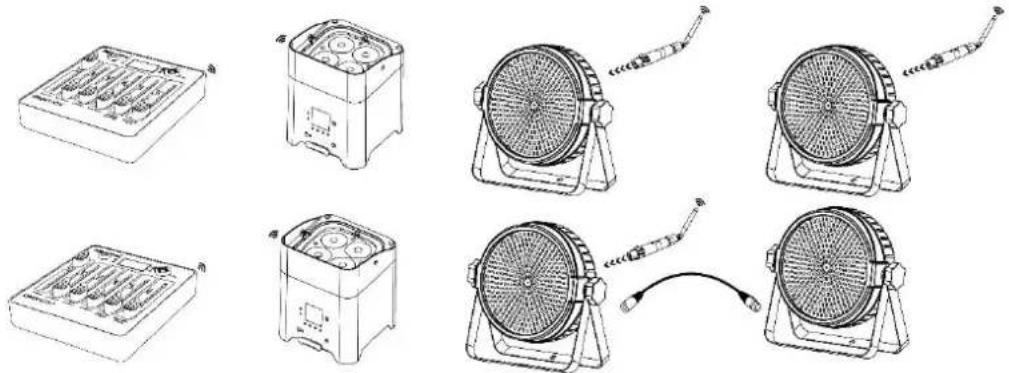

BEZPRZEWODOWY DMX

Ten kontrler ma naPokladybezprzewodawtransmisje DMX,ktora dziawpaismie cestotliwosci2,4Ghz.Kontroler diaja jak nadajnik i wymaga odiornika (pozycja 154.077 BPP Bezprzewodowy nadajnik / odiornik DMX) lub urzadzenia Beamz z wbudowanq transmisja DMX2,4Ghz.

Aby aktywowac bezprzewodowy DMX:

Nacijsnj przycisk

,
Wybierz< SETTINGS>i potwierd zprzisciem,

Uwaga: Utrzymuje standard adress DMX na wartość „1“, w ztożonej instalaci przyzmienić adresłątkowy.

Wybierz i potwierdz przyciskiem ,
Wybierz i naciśnj <> przycisk do przyȩczania międź „ON“ i „OFF“.

Gotowy? Wroc do „głowego" menu za pomocakrzejciku.

Aby wybrać wszechówiat DMX:

Naciśnij i wyjbierz kolor DMX Universe, którego chcesz uzyc.

DMX UNIVERSE	COLOUR	KANALY DMX
1	Czerwony	1 ~ 512
2	Zielony	1 - 512
3	Žolty	1 ~ 512
4	Niebieski	1 - 512
5	Magenta	1 ~ 512
6	Cyjan	1 - 512
7	Biały	1 - 512

Uwaga: Jesli chcesz wyłaczy wskaznik LED w przywu swsielacja, możes zułabwo zrobic, przechodźć do opcj, , i naciśnj<▶>aby wybrać „OFF".

Przyklady podlaczenia:

STWORZSCENE

Za pomocagtego kontrolera mozesstworzyc 8 roznych scen po 15 krokow kazy,zmieniac krokiz regulowan prdekosci i czasem przejcia.

Stworz swoja wlasna scene:

Nacijsnj przycisk

,
Wybierz i potwierdź przyciskiem ,
Wybierz i potwierdź przyciskiem ,
Wybierz identyfikator sceny za pomocaj < > oraz < > i potwierd przyciskiem,
Wybierz i potwierdz przyciskiem ,

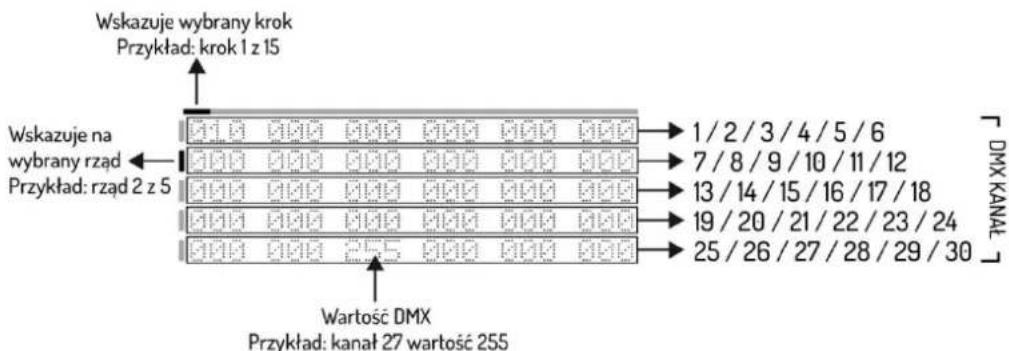

Zanim przydziemy dalej, musisz znać kaźda funkcję na wyświetlaczu OLED:

Wybierz kanaf DMX za pomocq <▼> i wybierz wartosc DMX suwakiem odpowiadajacym kanatowi DMX,
Wybierz krok za pomocaj <▶> i powtorz powyzszy krok maksymalnie do 15 kroków.

Uwaga: Ostatni krok nały potworódźPICrzyciskiem.

Gotowy? Wroć do menu „efekty" za popcorn przyczisku <▲>.

ODTWARZANIE ZAPISANYCH SCEN

Odtworz wlasne zapisane sceny:

Metoda1

Nacijsnij przycisk

,

Wybierz i potworidź przyciskiem .

Wybierz i potwierdż przyciskiem ,

Wybierz identyfikator chase za pomocaj przyciskow < oraz < > i potwierd przyciskiem.

Wybierz i potwierdz przyciskiem,

Wybierz zadana prędkość sceny za pomoczą suwaka prȩdkości
Wybierz zędany czas przyȩcie między kazdym krokiem za pomoczą suwaka

Metoda1

Nacijsnij przycisk

,
Wybierz i potwierdź przyciskiem ,
Wybierz i potwierdz przyciskiem,

Wybierz zadana moc swiatka za pomoc suwmiarki Master fader.
Wybierz zadany identyfikator poscigu za pomoc chase fadera
Wybierz zadana predkosci sceny za pomocaj suwaka predkosci
Wybierz zędany czas przyejcie sądzy kazdym krokiem za pomocsuwaka

Gotowy? Wroć do menu „efekty“ za popcorn przycisku <▶>

ODTWARZANIE ZAPISANYCH SCEN

Usun swoje zapisane sceny:

Nacijsnj przycisk

.
Wybierz i potwierdź przyciskiem ,
Wybierz i potwierdż przyciskiem ,

Wybierz identyfikator chase za pomocā<▲> oraz<▼>ipotwierdż przyciskiem.

Wybierz i potwierdź przyciskiem ,

Uwaga: legokroku nie mozna cofnac!!

FUNKCJA TIMERA

Ten kontroler jest w stanie aktywowych i bezaktywowych Sceny (numer ID) w okreslonym czasie.

UWAGA! Podczas korzystania z funkcji timera nie wyłaczej sterownik!

Ustaw fungcje timera:

Nacijsnj przycisk

.
Wybierz< SETTINGS>i potwierdz przyciskiem,
Wybierz i potwierdz przyciskiem ,
Wybierz identifikator sceny za pomocaj < > oraz < > i potwierdz przyciskiem,

Uwaga: cyfra 8 oznaca rçcznie

Wybierz i potwierdz przyciskiem ,
Wprowadź aktualny czas według "TIME"
Wprowadz czas Rozpoczeciado "POwER ON"
Wprowadz czas zakończenia do "POwER OFF"

Uwaga: Aby zapewnic dlugotwata i optimalna zwyotnosc baterii, zalecamy ustawienie „POWER OFF BAT" na minimum 10%. Sterownik wyłaczy sie automatycznia, gdy tylko zostanie osiagnieta ustawiona wartosć procentowa.

Gotowy? Wroć do „glówno" menu za pomoczą przycisku <▶.

WYSWIETLACZ OSZCEDNOSC ENERGII

Aby zapewnić drużsą prace i oszczędź enerębaterii, moźeszt automatycznych wylączyc wyświetlacz OLED, gdy przyze okreslony czasNie jest wykonywana zadna operacja.

Ustaw oszczedzanie baterii wyświetlacza:

Naciśnij przycisk

,
Wybierz< SETTINGS>i potwierdz przyciskiem,
Wybierz i potworidź przyciskiem ,
Wybierz i wybierz.ON", .OFF" lub .LOGO" za pomocaj przycisku < >
Wybierz i potwierdz przyciskiem ,

Wybierz czas od 3 do 255 sekund za pomocag < > oraz < > potwierdz klawiszem .

Gotowy? Wroc do „głowego" menu za pomocapi przycisku <>.

HASLO

Nacijsnij przycisk

,
Wybierz< SETTINGS>i potwierdz przyciskiem,
Wybierz i wybierz ON' Lub _OFF' za pamocqa przycisku < >
Wybierz i potwierdz przyciskiem ,

Wypelnij standardowe haslo <> , <> , <> , <> .
Teraz mozesz utworzyc wlasne haso za pomocag przyciskow <>, <>, <> 或多z <> .

Gotowy? Wroć do „glówno" menu za pomoczą przycisku <▶.

KABLE DMX

SCHEMAT PODLACZENIA XLR DO USB

FUNKCJA	XLR		USB
Ground	Pin 1	łaczyść z	Pin 4
Sygnat -	Pin 2	łaczyść z	Pin 2
Sygnat +	Pin 3	łaczyść z	Pin 3

DMX OUT XLR FEMALE

DMX IN USB-A

FUNKCJA	XLR		RJ45
Ground	Pin1	łaczyc sąz	7 & 8
Sygnat -	Pin2	łaczyc sąz	2,4 & 6
Sygnat +	Pin3	łaczyc sąz	1,3, & 5

DMX OUT XLR FEMALE

DMX IN USB-A

Wykonujac wlasne kable, zawsze prestrzegaj ilustraci na tej stronie. Nigdy nie podlaczaj ekranu kabla do styku uziemienia wyczki i zawsze upewnij sie. ze ekran nie styka sie za alumiowagubodowa wyczki. Podlaczenia ekranu do uziemienia moze prowadzić do zwarcia i usterek systemu.

CZYSZCZENIE I KONSERWACJA

Produkt nie wymaga konserwajci, poza przypadkowym czyszczeniem. Do czyszczenia można uzyć wilgotnej szmatki niedostawiajacej wólkitien. Skieruj naprawy do autoryzowanego SPECIALYSTI Beamz.

CONTROL MENU
