INSTRUKCJA OBSŁUGI MHB135PRO MSW

• It will be easier for your customer service clerk to determine the source of the problem if you give a detailed and precise description of the matter. The more detailed your information, the better customer service will be able to solve your problem rapidly and efciently! CAUTION: Never open the machine without the authorization of your customer service. This can lead to a loss of warranty! After withdrawal from service, the device should not be disposed as household waste. Due to the environmental protection, device must be returned to a designated waste collection. Detailed information on institutions involved in the collection of such waste can be obtained from the local authorities. UWAGA Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu urządzenia. Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

1. Przed przystąpieniem do uruchomienia prosimy o dokładne przeczytanie niniejszej instrukcji! Należy

przestrzegać wszystkich wskazówek bezpieczeństwa, aby uniknąć szkód powstałych na skutek użytkowania niezgodnego z przeznaczeniem!

2. Zachowaj instrukcję użytkowania w celu jej późniejszego użycia. W razie gdyby maszyna miała zostać

przekazana osobom trzecim, to wraz z nią należy przekazać również instrukcję użytkowania.

3. W przypadku użytkowania niezgodnego z przeznaczeniem lub nieprawidłowej obsługi wyklucza się

odpowiedzialność producenta/dystrybutora za powstałe ewentualnie szkody.

4. Maszynę mogą obsługiwać osoby sprawne zycznie, zdolne do jej obsługi i odpowiednio wyszkolone,

które zapoznały się z niniejszą instrukcją oraz zostały przeszkolone w zakresie bezpieczeństwa i higieny pracy.

5. Maszyna nie jest przeznaczona do tego, by była użytkowana przez osoby (w tym dzieci) o ograniczonych

funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługiwać maszynę.

II. ZASADY BEZPIECZNEGO UŻYTKOWANIA / OSTRZEŻENIA

1. Przed każdym użyciem należy przeczytać instrukcje i wskazówki dotyczące bezpieczeństwa.

2. Przed każdym użyciem należy sprawdzić czy części nie są zużyte lub uszkodzone w sposób

uniemożliwiający poprawne działanie maszyny. Zabrania się używania maszyny, jeśli jej części są zużyte lub uszkodzone w sposób uniemożliwiający jej poprawne działanie.

3. Jeżeli maszyna uległa przeciążeniu lub podlegała silnym wstrząsom, przed użyciem musi zostać

skontrolowane przez uprawnionego pracownika serwisu.

4. Zabrania się używania maszyny, która jest uszkodzona, zużyta lub działa niewłaściwie. W takim

przypadku należy oddać maszynę do autoryzowanego serwisu w celu dokonania przeglądu i napraw.

5. Należy dokonywać okresowych kompleksowych przeglądów maszyny i na bieżąco wymieniać zużyte /

6. Nie należy demontować ani wymieniać części maszyny.

7. Należy stosować wyłącznie części zamienne zalecane przez producenta.

8. Maszyna może być obsługiwana jedynie przez osoby odpowiednio przeszkolone w zakresie zasad

bezpieczeństwa oraz zycznie zdolne do obsługi.

9. Zabrania się obciążania maszyny ładunkiem większym niż jej maksymalne dopuszczalne obciążenie.

10. Zabrania się uderzania w podnośnik lub ładunek do niego przyczepiony.

11. Osoby postronne powinny być ostrzeżone o pracy maszyny oraz powinny przebywać w bezpiecznej

odległości od ładunku. Należy zapoznać się z instrukcją obsługi. Produkt spełnia wymagania odpowiednich norm bezpieczeństwa. Produkt podlegający recyklingowi. Uwaga! Zachowaj bezpieczną odległość od osób postronnych z dala od miejsca pracy. Uwaga! Niebezpieczeństwo wypadku. Uwaga! Niebezpieczeństwo zgniecenia dłoni Uwaga! Załóż kask ochronny. Stosować obuwie specjalne (Antypoślizgowe). Uwaga! Załóż rękawice ochronne.

Rev. 23.03.2020 Rev. 23.03.202012. Zabrania się podnoszenia ludzi lub zwierząt przy pomocy maszyny.

13. Zabrania się podnoszenia ładunku pod przy pomocy maszyny nad ludźmi lub zwierzętami.

14. Zawsze należy zwracać baczną uwagę na ładunek.

15. Zabrania się pozostawiania ładunku bez nadzoru.

16. Nie należy przekraczać dopuszczalnego udźwigu podnośnika.

17. Nie można przechowywać maszyny z ładunkiem.

18. Należy podnosić tylko jeden ładunek na raz.

19. Nie wolno wprowadzać jakichkolwiek modykacji w maszynie.

20. Po zakończeniu pracy z maszyną należy ją zabezpieczyć przed nieupoważnionym użyciem.

21. Maszyna musi być regularnie kontrolowana a uszkodzone lub zużyte części muszą być wymieniane na

nowe przez autoryzowany serwis.

22. Upadek ładunku grozi obrażeniami lub śmiercią.

23. Jeżeli podnośnik nie jest używany przez dłuższy okres czasu należy upewnić się, że jest czysty i nie

posiada zabrudzeń oraz, że platforma znajduje się w najniższym położeniu. Należy unikać wszelkiego kontaktu z wilgocią, ewentualnie należy wytrzeć do sucha i nasmarować wszystkie ruchome części.

24. Ładunek należy zawsze zabezpieczyć łańcuchem.

25. Maszynę należy używać wyłącznie na płaskiej i poziomej powierzchni, przystosowanej do aktualnego

26. Ładunek powinien być zawsze dobrze wyważony. Należy postępować zgodnie z zaleceniami producenta

motocykli dotyczącymi punktów podnoszenia.

27. Zabrania się przesuwania / transportowania podnośnika razem z ładunkiem! Przesuwanie /

transportowanie podnośnika może odbywać się jedynie bez ładunku.

28. Nigdy nie należy umieszczać nóg lub rąk wewnątrz obszaru roboczego.

29. Zabrania się modykować maszynę. Zabrania się używania maszyny, jeśli widoczne są uszkodzenia,

deformacje części, pęknięcia lub inne usterki uniemożliwiające poprawną pracę.

30. Przed rozpoczęciem użytkowania maszyny należy upewnić się że wszystkie śruby są prawidłowo

31. Nie używać urządzenia na zewnątrz podczas silnego wiatru.

Nieprzestrzeganie zaleceń i instrukcji bezpieczeństwa grozi poważnymi obrażeniami ciała lub śmiercią!

III. PRZEZNACZENIE MASZYNY

Podnośnik motocyklowy służy do podnoszenia motocykli. Zabrania się używania podnośnika do jakichkolwiek innych celów. Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

Nazwa produktu Podnośnik motocyklowy Model produktu MSW- MHB-360-780 MSW- MHB-450-680 MSW- MHB-135 MSW- MHB-135-PRO MSW- MHB-150 MSW -MHB-150-PRO Maksymalne dopuszczalne obciążenie (kg)

Maksymalna wysokość (cm) 78 68 87 87 87 87 Minimalna wysokość (cm) 21 18 35 35 35 35 Waga (kg) 104,5 102 2 24 27 28 Rozmiar platformy (cm) 175x50 190x53 41x35 41x35 41x35 41x35 Rozmiar rampy najazdowej (cm) 45x50 42x53 - - - -

2. dźwignia nożna podnoszenia

3. dźwignia nożna zwolnienia blokady

4. zawór regulacji prędkości opadania platformy [tylko dla modelu MSW-MHB-450-680]

8. uchwyty mocowania motocykla

Kontrola po otrzymaniu towaru W momencie otrzymania towaru należy sprawdzić opakowanie pod kątem występowania ewentualnych uszkodzeń i otworzyć je. Jeżeli opakowanie jest uszkodzone prosimy o skontaktowanie się w przeciągu 3 dni z przedsiębiorstwem transportowym lub Państwa dystrybutorem oraz o udokumentowanie uszkodzeń w jak najlepszy sposób. Prosimy nie stawiać pełnego opakowania do góry nogami! Jeżeli opakowanie będzie ponownie transportowane prosimy zadbać o to, by było ono przewożone w pozycji poziomej i by było stabilnie ustawione. Prosimy o zachowanie elementów opakowania (tektury, plastykowych taśm oraz styropianu), aby w razie konieczności oddania maszyny do serwisu można ją było jak najlepiej ochronić na czas przesyłki!

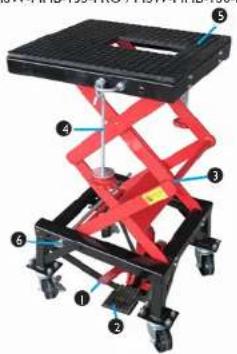

Rev. 23.03.2020 Rev. 23.03.2020 MSW-MHB-135-PRO / MSW-MHB-150-PRO MSW-MHB-135 / MSW-MHB-150Przed użyciem należy upewnić się czy ciężar oraz wielkość motocykla nie przekroczy nominalnego udźwigu podnośnika. Przed przystąpieniem do podnoszenia, należy podnośnik zabezpieczyć przed niezamierzonym ruchem lub przesunięciem. Podnośnika można używać tylko na stabilnych i wyrównanych powierzchniach. Podnośnik można transportować bez ładunku oraz z platformą w najniższym położeniu. Podnośnik można używać tylko na stabilnym i suchym podłożu, które nie jest śliskie i jest w stanie wytrzymać łączny ciężar podnośnika oraz podnoszonego ładunku. Maszynę należy utrzymywać w czystości. Nie należy składować na podnośniku rzeczy, które nie są niezbędne przy pracy. Motocykl należy mocno i pewnie przytwierdzić i zabezpieczyć na platformie. Do tego celu należy użyć pasów mocujących korzystając z uchwytów na podnośniku. Przed opuszczeniem platformy, należy usunąć wszystkie przedmioty, które znajdują się pod nią. Wszystkie osoby w czasie pracy muszą stać w bezpiecznej odległości od podnośnika. Zabrania się używania podnośnika lub platformy do transportowania przedmiotów. Podnośnik jest przeznaczony wyłącznie do użycia jako urządzenie stacjonarne, do podnoszenia przedmiotów. Podnoszony ładunek musi zawsze być stabilny. Wszelkie naprawy muszą być przeprowadzane przez wykwalikowany personel techniczny a części zamienne muszą być oryginalne i dopuszczone do zastosowania przez producenta urządzenia. Podnośnik należy ustawić na twardej i poziomej podłodze, wytrzymującej łączne obciążenie ciężarem (podnośnik wraz z ładunkiem) i zabezpieczyć podnośnik przed niezamierzonym ruchem lub przesunięciem. Umieścić ładunek (motocykl) na platformie i zabezpieczyć go mocując przednie koło motocykla w imadle [tylko modele MSW-MHB-360-780 / MSW-MHB-450-680]. Zamocować motocykl do platformy również za pomocą pasów / elementów mocujących. Naciskając energicznie na dźwignię nożną podnoszenia podnieść platformę. Gdy platforma zostanie podniesiona na żądaną wysokość, wsunąć pręt zabezpieczający w jeden z otworów w platformie. Jest to zabezpieczenie przed przypadkowym opuszczeniem lub przesunięciem: Po skończonej pracy należy upewnić się, że przestrzeń pod platformą jest pusta i można bezpiecznie opuścić podnośnik. Wyjąć pręt zabezpieczający i powoli nacisnąć dźwignię nożną (lub pokrętło w zależności od modelu podnośnika) zwolnienia blokady. Obniżać platformę powoli.

1. dźwignia nożna / pokrętło zwolnienia blokady

2. dźwignia nożna podnoszenia

3. zespół podnośnika

4. elementy mocujące

6. pręt zabezpieczający

PRZECHOWYWANIE Maszynę należy przechowywać zawsze bez obciążenia. Zabrudzenia należy usunąć. Przechowywać w suchym miejscu. Przed ponownym użyciem podnośnika należy postępować zgodnie z instrukcjami opisanymi w niniejszej instrukcji. PRZEGLĄDY Przed przekazaniem do użytku, maszyna, która jest nowa lub została naprawiona, powinna zostać sprawdzona przez wykwalikowany personel techniczny, który posiada wiedzę i doświadczenie w zakresie obsługi i konserwacji tego typu maszyn. Maszyny powinny podlegać regularnej kontroli poprzez wizualne sprawdzanie stanu maszyny zarówno przed użyciem, w trakcie używania oraz po użyciu. Sprawdzanie powinno być wykonywane przez obsługę urządzenia. Jakiekolwiek nieprawidłowości w pracy maszyny, uszkodzenia muszą zostać zgłoszone odpowiedniemu personelowi technicznemu. Zabrania się używania maszyny w którym stwierdzono uszkodzenie lub wystąpiły jakiekolwiek nieprawidłowości w jego pracy. ZAGROŻENIA JAKIE MOGĄ WYSTĄPIĆ PODCZAS UŻYTKOWANIA Zagrożenia jakie mogą wystąpić podczas użytkowania maszyny są zagrożeniami mechanicznymi. Zagrożenie mechaniczne powstaje w sytuacji w której może dojść do urazów będących wynikiem mechanicznego oddziaływania na człowieka różnych elementów, np. części maszyn, narzędzi, itp. Podstawowymi zagrożeniami mechanicznymi są zgniecenie, zmiażdżenie, ścięcie, przecięcie lub odcięcie; uderzenie; przekłucie lub przebicie; starcie lub obtarcie; a także poślizgnięcia i potknięcia. Zagrożenia te mogą występować zarówno podczas normalnej pracy maszyny jak również mogą powstawać na skutek nieprawidłowości w pracy maszyny. Te nieprawidłowości mogą skutkować awariami maszyn. Zagrożenia mechaniczne mogą powstać w wyniku: przemieszczających się maszyn, transportowanych ładunków, ruchomych elementów, ostrych / chropowatych elementów, padających elementów / ładunków, śliskich nierównych powierzchni, ograniczonych przestrzeni, położeniu stanowiska pracy w stosunku do podłoża (praca na wysokości oraz w zagłębieniach).

VII. CZYSZCZENIE I KONSERWACJA

Podnośnik motocyklowy należy regularnie czyścić. Po zakończeniu pracy należy usunąć wszystkie zanieczyszczenia z powierzchni mocującej oraz samego urządzenia. Wszelkie konserwacje i przeglądy podnośnika powinny być przeprowadzane przez przeszkolonego i wykwalikowanego pracownika, nie powinna tego robić osoba bez doświadczenia i wiedzy. W momencie gdy efektywność podnoszenia podnośnika znacznie się obniży należy otworzyć zawór spustowy i energicznie nacisnąć dźwignię nożną podnoszenia około 15 do 20 razy, co pozwoli odpowietrzyć system hydrauliczny.

VIII. REGULARNA KONTROLA MASZYNY

Należy regularnie sprawdzać, czy elementy urządzenia nie są uszkodzone. Jeżeli tak jest, należy zaprzestać użytkowania urządzenia. Proszę niezwłocznie zwrócić się do sprzedawcy w celu przeprowadzenia naprawy. Co należy zrobić w przypadku pojawienia się problemu? Należy skontaktować się ze sprzedawcą i przygotować następujące dane:

• Numer faktury oraz numer seryjny (nr seryjny podany jest na tabliczce znamionowej).

• Ewentualnie zdjęcie niesprawnej części.

• Pracownik serwisu jest w stanie lepiej ocenić, na czym polega problem, jeżeli opiszą go Państwo w sposób tak precyzyjny, jak jest to tylko możliwe. Im bardziej szczegółowe są dane, tym szybciej można Państwu pomóc! UWAGA! Nigdy nie wolno otwierać urządzenia bez konsultacji z serwisem klienta. Może to prowadzić do utraty gwarancji! Po wycofaniu urządzenia z eksploatacji nie powinno się wyrzucać go do odpadów domowych. Z uwagi na ochronę środowiska naturalnego urządzenie należy oddać do wyznaczonego miejsca selektywnej zbiórki odpadów. Szczegółowe informacje na temat instytucji zajmujących się zbiórką takich odpadów można uzyskać w lokalnym urzędzie.

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań. Dokumentacja techniczna znajduje się w siedzibie firmy EXPONDO Polska sp. z o.o. sp. k., a osobą upoważnioną do jej dysponowaniem jest Piotr R. Gajos.

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań. Dokumentacja techniczna znajduje się w siedzibie firmy EXPONDO Polska sp. z o.o. sp. k., a osobą upoważnioną do jej dysponowaniem jest Piotr R. Gajos.

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań. Dokumentacja techniczna znajduje się w siedzibie firmy EXPONDO Polska sp. z o.o. sp. k., a osobą upoważnioną do jej dysponowaniem jest Piotr R. Gajos.
