MANUALE UTENTE MHB135PRO MSW

Rev. 23.03.2020 Rev. 23.03.202016. Non superare la capacità permessa dal dispositivo di sollevamento.

17. Non riporre il dispositivo con un carico ancora assicurato.

18. È possibile sollevare un solo carico alla volta.

19. Non apportare alcuna modica alla macchina.

20. A utilizzo terminato la macchina deve essere tenuta lontana da utenti non autorizzati.

21. La macchina deve essere controllata regolarmente, componenti danneggiate o usurate devono essere

sostituite dall'assistenza.

22. Rischio di morte o gravi lesioni in caso di caduta del carico.

23. Nel caso in cui il montacarichi non venisse utilizzato per un lungo lasso di tempo, bisogna assicurarsi

della sua pulizia, che non presenti impurità e che la sella sia impostata all'altezza più bassa. L'apparecchio non deve entrare a contatto con umidità, se necessario alesarlo e lucidare in seguito le componenti mobili.

24. Il carico dovrebbe sempre essere ssato con una catena.

25. La macchina può essere utilizzata esclusivamente su superci piatte, orizzontali e adatte a reggere il

carico in questione.

26. Il peso del carico deve essere costantemente determinato. Le raccomandazioni del fornitore del cric

riguardo ai punti di sollevamento dei motocicli devono essere osservate.

27. È proibito spostare o trasportare il cric insieme al carico! Lo spostamento e il trasporto possono

avvenire esclusivamente senza carico.

28. Non avvicinare mai le mani o i piedi alla zona di lavoro.

29. È proibito apportare modiche alla macchina. È proibito utilizzare la macchina se sono presenti danni

visibili, deformazioni delle componenti, lacerazioni o altri difetti che renderebbero impossibile il normale utilizzo.

30. Prima dell'uso la macchina deve essere controllata per vericare che tutte le giunture siano salde.

31. Non utilizzare il dispositivo all'aperto in presenza di forte vento.

Nel caso in cui non vengano rispettate queste norme di sicurezza possono vericarsi situazioni rischiose con pericolo di morte o di ferite gravi.

III. UTILIZZO DELLA MACCHINA

Il cric solleva serve esclusivamente per il sollevamento di motocicli. Un utilizzo per altri scopi è severamente proibito. L'utente è il solo e unico responsabile dei danni causati da un utilizzo improprio del dispositivo.

Altezza massima (cm) 78 68 87 87 87 87 Altezza minima (cm) 21 18 35 35 35 35 Peso (kg) 104,5 102 2 24 27 28 Grandezza della piattaforma (cm) 175x50 190x53 41x35 41x35 41x35 41x35 Grandezza della rampa di carico (cm) 45x50 42x53 - - - - AVVERTENZE Nel seguente manuale sono contenute immagini che possono differire dalla macchina nel suo aspetto esteriore. Il manuale originale è stato scritto in tedesco. Altre versioni sono traduzioni dalla lingua tedesca.

1. Prima dell'utilizzo si prega di leggere attentamente le istruzioni! Si prega di prestare attenzione alle

norme di sicurezza in maniera tale da evitare eventuali danni dovuti a un utilizzo improprio!

2. Conservare questo manuale per uso futuro. Nel caso in cui l'apparecchio sia ceduto a terzi queste

istruzioni devono essere cedute insieme al dispositivo.

3. Nel caso in cui il dispositivo non fosse utilizzato secondo le direttive o in modo improprio il produttore

è esonerato da qualsiasi responsabilità per eventuali danni.

4. La macchina deve essere usata da personale qualicato e sicamente idoneo al lavoro, il quale abbia

preso visione delle istruzioni e conosca le norme di sicurezza sul posto di lavoro.

5. La macchina non è ideata per essere utilizzata da persone (tra cui bambini) con limitate capacità siche,

sensoriali e psichiche o persone senza esperienza e/o conoscenze sufcienti, a meno che l'utilizzo non avvenga sotto la supervisione di persone competenti o che abbiano ricevuto istruzioni sull'utilizzo della macchina.

II. INDICAZIONI PER UN UTILIZZO SICURO / AVVERTENZE

1. Prima di ciascun utilizzo è necessario leggere il manuale e le indicazioni di sicurezza.

2. Prima di ciascun utilizzo è necessario controllare che la macchina non presenti danni che potrebbero

ostacolarne il funzionamento. È vietato utilizzare la macchina se si riscontrano danni o segni di usura che potrebbero comprometterne il funzionamento.

3. Nel caso in cui il dispositivo fosse stato sovraccaricato o sottoposto a forti urti dovrà essere

esaminato da un operatore dell'assistenza prima dell'utilizzo successivo.

4. È vietato l'utilizzo del dispositivo se danneggiato, usurato o non funzionante in modo corretto. In

questo caso la macchina deve essere consegnata al servizio di assistenza per la riparazione e l'ispezione.

5. È opportuno eseguire periodicamente ispezioni della macchina e sostituire sempre le componenti

6. Non smontare o sostituire pezzi del dispositivo.

7. Utilizzare solo pezzi di ricambio consigliati dal produttore.

8. La macchina può essere utilizzata solo da persone a conoscenza delle norme di sicurezza sul posto di

lavoro e in condizioni psichiche adatte.

9. È vietato caricare il dispositivo con un carico che superi la portata massima.

10. Non urtare il cric o il carico ivi assicurato.

11. È necessario avvisare terzi prima dell'utilizzo della macchina. Questi devono trovarsi a una distanza

12. È vietato sollevare persone o animali con questa macchina.

13. È vietato sollevare il carico utilizzando la macchina sopra persone o animali.

14. Controllare il carico in ogni momento.

15. È vietato lasciare il carico inosservato.

Leggere attentamente il manuale di istruzioni Il prodotto soddisfa le attuali norme di sicurezza. Prodotto riciclabile. Attenzione! Assicurarsi che terzi tengano una certa distanza dal luogo di lavoro Attenzione, pericolo di incidenti! Attenzione, le mani potrebbero essere schiacchiate! Attenzione, indossare un casco protettivo! Indossare delle scarpe antinfortunistiche (Antiscivolo). Attenzione, indossare guanti protettivi!

Rev. 23.03.2020 Rev. 23.03.2020Prima dell'uso bisogna controllare che peso e il formato del motociclo non eccedano la capacità di carico nominale della presa. Prima dell'utilizzo assicurarsi che il dispositivo di sollevamento sia ssato in maniera tale da non causare scivolamenti involontari. Utilizzare il cric soltanto su superci stabili e lisce. Trasportare il cric per motoveicoli solo se privo di carico; la piattaforma deve essere regolata livello al più basso. Il cric può essere usato soltanto su una supercie stabile e asciutta, che non sia sdrucciolevole e possa resistere al peso totale dell'elevatore e del carico. L'apparecchiatura deve essere tenuta in condizioni di pulizia ottimali. Non depositare ivi alcun oggetto che non sia necessario per il lavoro. il motociclo deve essere saldamente ssato sulla piattaforma. A tal ne utilizzare le cinghie e ssare queste ultime ai giunti di supporto del cric. Prima di scaricare la piattaforma allontanare tutti gli oggetti che trovano sotto. Avvertire terzi di mantenere una distanza di sicurezza durante la messa in funzione del cric. È proibito utilizzare il cric o la piattaforma per il trasporto di oggetti. L'apparecchiatura è predisposta soltanto all'uso stazionario - per il sollevamento di veicoli. Il carico sollevato deve essere sempre stabile. Tutte le riparazioni devono essere effettuate da personale tecnico qualicato; le parti di ricambio devono essere originali e certicate dal fornitore dell'apparecchio. Il cric per motoveicoli deve essere installato su una supercie piana e stabile che possa sopportare il peso totale del carico (ovvero il cric insieme al carico). Il cric deve essere ssato in maniera tale da evitare scivolamenti o spostamenti involontari. Depositare e assicurare il carico (motociclo) sulla piattaforma in maniera tale che la trazione anteriore del motociclo sia ssata alla morsa [soltanto i modelli: MSW-MHB-360-780 / MSW-MHB-450-680]. Fissare il motociclo anche con le cinghie/componenti di collegamento. Innalzare la piattaforma con il pedale tramite pompaggio energico. Quando la piattaforma si troverà all'altezza voluta, far scivolare la barra di sicurezza in una delle aperture della piattaforma. Questo è un meccanismo di sicurezza contro scivolamenti o spostamenti involontari: A lavoro terminato garantire che la zona sotto la piattaforma sia libera e che il piano di sollevamento sia scaricato in maniera sicura. Estrarre la barra di sicurezza e aprire lentamente con il pedale il dispositivo di bloccaggio (o con il tasto - in dipendenza dal modello). Scaricare la piattaforma lentamente.

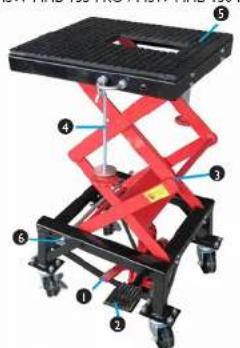

1. Pedale / tasto di sblocco

2. Pedale del dispositivo di sollevamento

3. Dispositivo di sollevamento

4. Elementi di ssaggio

5. Piastra di sollevamento

6. Barra di sicurezza

Controllare l'imballaggio del pacco al momento della consegna e aprirlo in un secondo momento. Se la confezione risulta danneggiata, contattare entro 3 giorni la compagnia di trasporto, nonché il rivenditore, documentando i danni il più precisamente possibile. Si prega di non capovolgere la confezione! Nel caso in cui fosse necessario trasportare il pacco, ssarlo in posizione orizzontale in modo da evitare il più possibile danni. Si prega di conservare l'intero imballaggio (cartone, nastro adesivo e polistirolo), nel caso in cui per problemi di funzionamento fosse necessario rispedire il prodotto al servizio clienti!

2. Pedale - Dispositivo di sollevamento

4. Valvola di regolazione della velocità del rilascio della piattaforma [prevista soltanto per il modello:

6. Supercie del retrattore

8. Giunti di supporto per il carico - Motociclo

STOCCAGGIO La macchina è da riporre sempre senza carico. Eliminare eventuale sporco sulla macchina. Conservare la macchina in un posto asciutto. Prima di un nuovo utilizzo procedere sempre secondo le indicazioni contenute nel manuale. CONTROLLI Prima della messa in funzione di una macchina nuova o riparata quest'ultima deve essere controllata da personale tecnico qualicato con conoscenza ed esperienza nell'utilizzo e nella manutenzione di macchine di questo tipo. La macchina va sottoposta a controlli di sicurezza regolari durante e dopo l'utilizzo. Il personale preposto all'utilizzo è responsabile dell'ispezione. I disturbi di funzionamento della macchina sono da rendere noti al personale tecnico responsabile. È vietato utilizzare macchine danneggiate che presentano disturbi di funzionamento.

PERICOLI DURANTE L'UTILIZZO

Durante l'utilizzo possono sussistere pericoli meccanici. Possono sussistere pericoli meccanici nel momento in cui si verichino lesioni in seguito all'usura meccanica di diverse componenti, per esempio parti della macchina, utensili, ecc. I principali pericoli sono: schiacciamenti, tagli, compressioni, avvolgimenti, ferite di vario tipo, inciampamenti e scivolamenti. Questi pericoli possono vericarsi durante il funzionamento normale o anche non corretto del dispositivo e condurre a disturbi di funzionamento. Tali pericoli meccanici possono nascere sotto le seguenti circostanze: macchine in movimento, carichi trasportati, componenti in movimento, componenti non rinite/aflate, componenti/carichi che cadono, superci disuguali e scivolose, spazi ristretti, posizione di lavoro rispetto al pavimento (lavoro in altezza o profondità).

VII. PULIZIA E MANUTENZIONE

La piattaforma di sollevamento per motoveicoli deve essere pulita regolarmente. A lavoro ultimato rimuovere tutti i residui dalla supercie di montaggio e dall'apparecchio in sé. Tutte le operazioni di manutenzione e controllo della piattaforma di sollevamento devono essere portate a termine da personale esperto e qualicato. Non devono essere compiute da persone che non abbiano un'esperienza e una conoscenza adeguata in questo campo. Se l'efcacia di sollevamento della piattaforma si riduce notevolmente aprire la valvola di scarico - azionare energicamente il pedale 15 - 20 volte per far ventilare il circuito idraulico.

VIII. CONTROLLO REGOLARE DELLA MACCHINA

Vericare regolarmente che gli elementi dell'apparecchio non presentino danni. Nel caso in cui si riscontrassero danni, è severamente vietato qualsiasi impiego del dispositivo. Si prega di contattare il venditore di riferimento afnché vengano effettuate le modiche necessarie. Cosa fare se si vericano problemi? Contattare il venditore e fornire i seguenti dati:

• Numero di fatturazione e numero di serie (dei quali l'ultimo si trova sulla targhetta del dispositivo)

• Se possibile fornire una foto del pezzo difettoso

• Provvedere a descrivere il problema riscontrato nel modo più preciso possibile in modo tale che il servizio clienti sia in grado di circoscrivere il problema e di risolverlo. Più dettagliate sono le informazioni fornite dal cliente, maggiore è l'aiuto che possiamo fornirvi! ATTENZIONE: Non aprire mai o smontare l'apparecchio senza l'autorizzazione del servizio clienti. Un'operazione del genere non autorizzata fa decadere la garanzia! A utilizzo terminato del dispositivo non disporre della macchina come riuto domestico. A difesa dell'ambiente, l'apparecchio deve essere depositato in un determinato punto di raccolta. Informazioni dettagliate sulla raccolta di tali riuti possono essere richieste alle autorità competenti.
