INSTRUKCJA OBSŁUGI H4F272WCH1 HAIER

Kompresor nepracuje.

*Zie voor meer informatie www.haier.comInstrukcja obsługi Zamrażarka pionowa H4F306*DH1 H4F272*DH1 H4F272*EH1 H4F226*DH1 H4F226*EH1 *-Kod koloru PLDzikujemy

Dzikujemy za zakup produktu firmy Haier. Przed użyciem urzdzenia należy dokładnie przeczytać niniejsze instrukcje. Instrukcje zawieraj ważne informacje, które pomog możliwie najlepiej wykorzystać funkcje urzdzenia, bezpiecznie i prawidłowo je zainstalować, eksploatować oraz konserwować. Niniejsz instrukcj obsługi należy przechowywać w dostpnym miejscu, aby móc z niej zawsze skorzystać w celu bezpiecznego i właściwego użytkowania urzdzenia. Przy sprzedaży urzdzenia należy do niego dołczyć niniejsz instrukcj obsługi, a w przypadku przeprowadzki przekazać j nowemu właścicielowi, aby mógł si zapoznać z urzdzeniem i ostrzeżeniami dotyczcymi bezpieczeEstwa. Legenda Ogólne informacje i wskazówki Ostrzeżenie - ważne informacje dotyczce bezpieczeEstwa Informacje dotyczce ochrony środowiska Utylizacja Pomóż chronić środowisko i ludzkie zdrowie. Wyrzuć opakowanie do odpowiednich pojemników do recyklingu. Pomóż w recyklingu odpadów z urzdzeE elektrycznych i elektronicznych. Nie wyrzucaj urzdzeE oznaczonych tym symbolem razem z odpadami domowymi. Oddaj produkt do miejscowego zakładu recyklingu lub skontaktuj si z urzdem miejskim. Ostrzeżenie! Ryzyko obrażeE lub uduszenia! Czynniki chłodnicze i gazy musz być utylizowane w profesjonalny sposób. Przed utylizacj upewnij si, że przewody układu chłodniczego nie s uszkodzone. Odłcz urzdzenie od zasilania sieciowego. Odetnij przewód zasilajcy i zutylizuj go. Zdejmij drzwi, zatrzask drzwi i uszczelki, aby zapobiec zamkniciu si dzieci i zwierzt w urzdzeniu.Spis treści

Upewnij si, że nie ma uszkodzeE powstałych podczas transportu. UsuE wszystkie opakowania i przechowuj w miejscu niedostpnym dla dzieci. Odczekaj co najmniej sześć godzin przed zainstalowaniem urzdzenia, aby upewnić si, że obwód czynnika chłodniczego jest w pełni efektywny. Zawsze przenoś urzdzenie z pomoc co najmniej dwóch osób, ponieważ jest ono ciżkie. Instalacja Urzdzenie powinno być umieszczone w dobrze wentylowanym miejscu. Zapewnij przestrzeE co najmniej 10 cm nad urzdzeniem i wokół niego. Nie zakrywaj otworów wentylacyjnych. Nigdy nie umieszczaj urzdzenia w wilgotnym miejscu lub w takim, w którym może być ochlapane wod. Zetrzyj plamy i zachlapania do sucha mikk i czyst ściereczk. Nie instaluj urzdzenia w miejscu, w którym bdzie narażone na bezpośrednie działanie słoEca lub w pobliżu źródeł ciepła (np. pieców, grzejników). Zainstaluj i wypoziomuj urzdzenie w miejscu odpowiednim dla jego wielkości i przeznaczenia. Należy dbać o drożność otworów wentylacyjnych w obudowie urzdzenia wolnostojcego lub w konstrukcji do zabudowy. Upewnij si, że informacje dotyczce elektryki na tabliczce znamionowej s zgodne z parametrami zasilania. Jeśli tak nie jest, skontaktuj si z elektrykiem. Urzdzenie jest zasilane prdem 220–240 V AC/50 Hz. Odbiegajce od normy wahania napicia mog spowodować niewłczenie si urzdzenia albo uszkodzenie regulatora temperatury lub sprżarki. Mog też być przyczyn nietypowego hałasu podczas pracy. W takim przypadku powinien zostać zamontowany automatyczny regulator. Do zasilania należy używać oddzielnego uziemionego gniazdka, które jest łatwo dostpne podczas czyszczenia. Urzdzenie musi być uziemione. Dotyczy tylko Wielkiej Brytanii: Kabel zasilajcy urzdzenie jest wyposażony we wtyczk z 3 bolcami (z uziemieniem), która pasuje do standardowego gniazda z 3 przewodami (z uziemieniem).1 - BezpieczeEstwo

• Nigdy nie odcinaj ani nie demontuj trzeciego bolca (uziemienia). Po zainstalowaniu urzdzenia wtyczka powinna być dostpna. Nie używaj adapterów wtyczek i przedłużaczy. Upewnij si, że kabel zasilajcy nie jest przytrzaśnity przez zamrażark. Nie stawaj na przewodzie zasilajcym. Uważaj, aby nie uszkodzić obwodu chłodniczego. OSTRZEŻENIE! Codzienne użytkowanie Urzdzenie może być obsługiwane przez dzieci powyżej 8 roku życia i przez osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadajce doświadczenia ani wiedzy pod warunkiem, że s one pod odpowiednim nadzorem lub zostały poinstruowane, jak bezpiecznie obsługiwać urzdzenie i rozumiej zwizane z nim zagrożenia. Trzymaj z dala od urzdzenia dzieci poniżej 3 roku życia, chyba że s pod stałym nadzorem. Dzieci nie powinny bawić si urzdzeniem. Jeśli czynnik chłodniczy lub inny łatwopalny gaz wycieka w pobliżu urzdzenia, zamknij zawór wyciekajcego gazu, otwórz drzwi oraz okna i nie odłczaj kabla zasilajcego zamrażarki lub innego urzdzenia. Zwróć uwag, czy urzdzenie jest ustawione do pracy w określonym zakresie temperatur pomidzy 10 a 43°C. Urzdzenie może nie pracować prawidłowo, jeśli pozostanie na dłuższy czas w temperaturze powyżej lub poniżej podanego zakresu. Na zamrażarce nie należy umieszczać niestabilnych przedmiotów (ciżkich przedmiotów, pojemników wypełnionych wod), aby uniknć obrażeE ciała spowodowanych upadkiem lub porażeniem prdem elektrycznym w wyniku kontaktu z wod. Otwieraj i zamykaj drzwi tylko za pomoc klamek. Szczelina midzy drzwiami a obudow jest bardzo wska. Nie trzymaj rk w tych obszarach, aby uniknć przycicia palców. Otwieraj i zamykaj drzwi zamrażarki tylko wtedy, gdy nie ma dzieci stojcych w obrbie ruchu drzwi. Nie przechowuj ani nie używaj materiałów łatwopalnych, wybuchowych lub żrcych w urzdzeniu lub w jego ssiedztwie. Nie należy przechowywać w urzdzeniu leków, bakterii lub substancji chemicznych. To urzdzenie jest urzdzeniem gospodarstwa domowego. Nie zaleca si przechowywania materiałów, które wymagaj ściśle określonej temperatury.1 -

OSTRZEŻENIE! Codzienne użytkowanie

czyszczeniem. Odczekaj co najmniej 5 minut przed ponownym

serwisie. Konserwacja/czyszczenie podczas czyszczenia

osobom o podobnych kwalifikacjach.

Informacje dotyczce czynnika chłodniczego OSTRZEŻENIE!

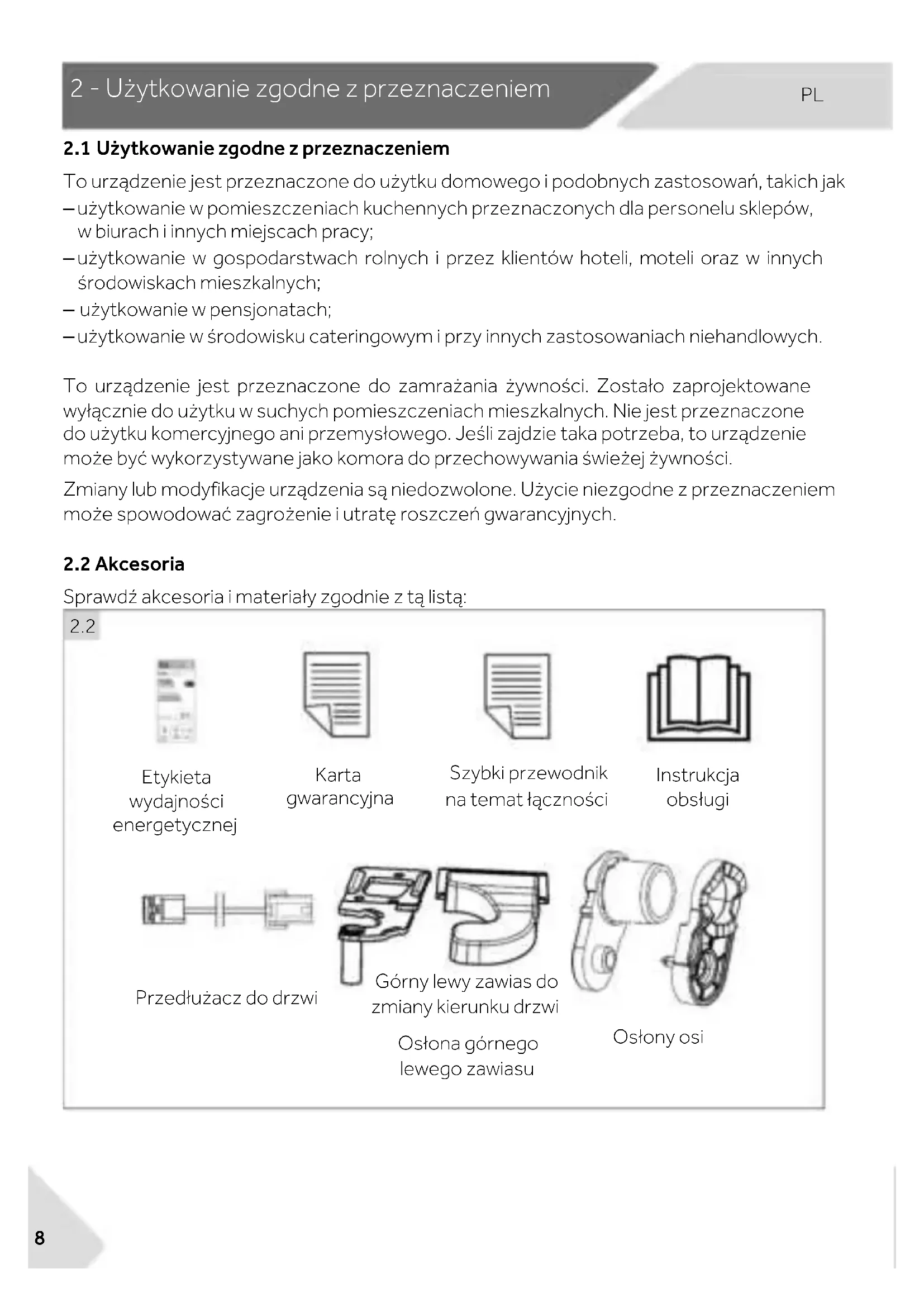

2 - Użytkowanie zgodne z przeznaczeniem

2 - Użytkowanie zgodne z prz eznacze niem

2.1 Użytkowanie zgodne z przeznaczeniem

To urzdzenie jest przeznaczone do użytku domowego i podobnych zastosowaE, takich jak – użytkowanie w pomieszczeniach kuchennych przeznaczonych dla personelu sklepów, w biurach i innych miejscach pracy; – użytkowanie w gospodarstwach rolnych i przez klientów hoteli, moteli oraz w innych środowiskach mieszkalnych; – użytkowanie w pensjonatach; – użytkowanie w środowisku cateringowym i przy innych zastosowaniach niehandlowych. To urzdzenie jest przeznaczone do zamrażania żywności. Zostało zaprojektowane wyłcznie do użytku w suchych pomieszczeniach mieszkalnych. Nie jest przeznaczone do użytku komercyjnego ani przemysłowego. Jeśli zajdzie taka potrzeba, to urzdzenie może być wykorzystywane jako komora do przechowywania świeżej żywności. Zmiany lub modyfikacje urzdzenia s niedozwolone. Użycie niezgodne z przeznaczeniem może spowodować zagrożenie i utrat roszczeE gwarancyjnych.

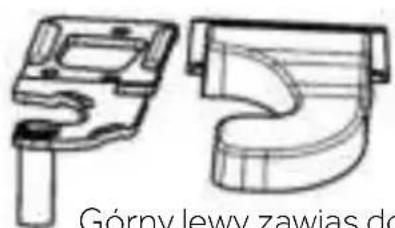

Sprawdź akcesoria i materiały zgodnie z t list:

Etykieta wydajności energetycznej Karta gwarancyjna Szybki przewodnik na temat łczności Instrukcja obsługi Przedłużacz do drzwi Górny lewy zawias do zmiany kierunku drzwi Osłona górnego lewego zawiasu Osłony osi3 - Opis produktu

Uwaga: Różnice Z powodu zmian technicznych i różnych modeli, niektóre ilustracje w tej instrukcji mog si różnić od Twojego modelu. Schemat urzdzenia (Rys. 3)

Wyjmowane półki na drzwiach

Uwaga: Ten produkt zawiera źródło światła o klasie efektywności energetycznej <G> Uwaga: Komponenty 5/6/7 dostpne dla H4F306/272/226*DH1. H4F272/226*EH1 posiada cztery szuflady, bez elementów 5/6/7. H4F226 bez komponentów 104 - Panel sterowania

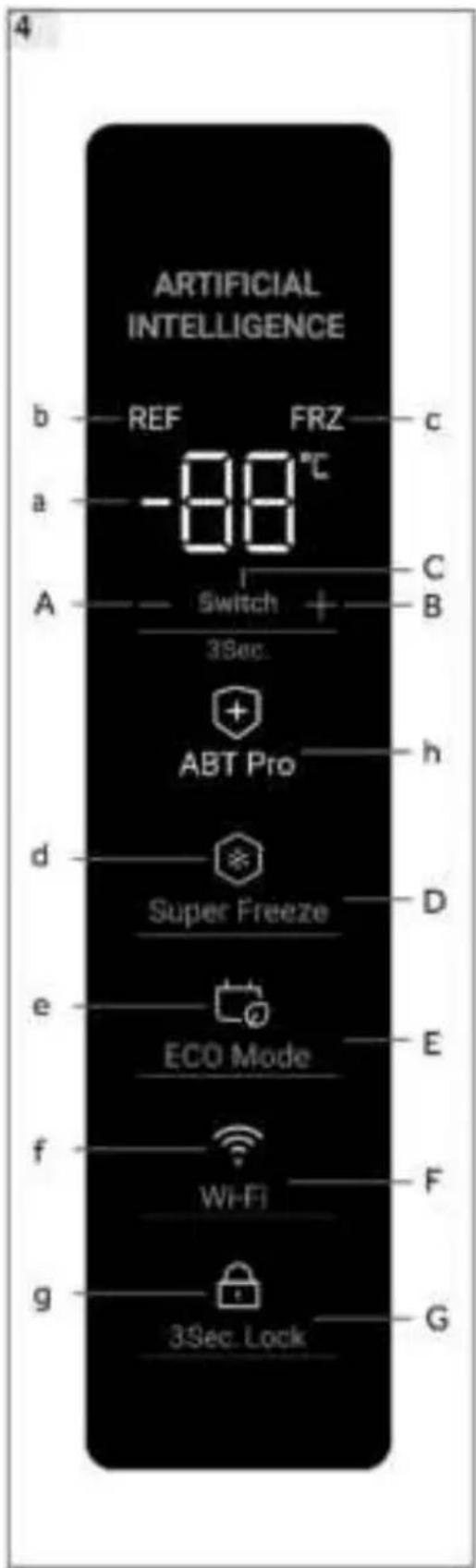

4 - Panel sterowani a

Panel sterowania (rys. 4) A - (obniżenie temperatury)

5.1 Przed pierwszym użyciem

5.2 Włczanie/wyłczanie urzdzenia

Uwaga: Ustawienia wstpne

5.3 Tryb gotowości wyświetlacza

dowolnego przycisku lub otwarciu drzwi.

5.4 Blokowanie i odblokowywanie wyświetlacza

Automatyczne blokowanie

Uwaga: Blokada wyświetlacza

5.5 Przełcznik trybu zamrażania/chłodzenia

ustawiona jest temperatura -

uszkodzeniu w wyniku zmiany trybu.

5.6 Ustawianie temperatury

pierwotnego ustawienia

2 Elementy kostkarki do lodu.

butelkowane itp. -gwiazdkowej: to

5.10 Pamić w przypadku awarii zasilania

5.11 Alarm otwarcia drzwi

5.12 Alarm wysokiej temperatury

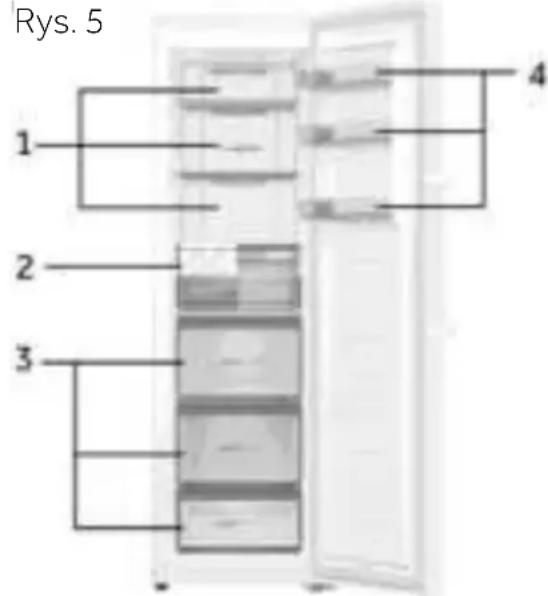

Rys. 55 - Użytkowanie

Ta zamrażarka jest wyposażona we wskaźnik błdu. W przypadku wystpienia błdu na wyświetlaczu pojawi si migajce kody, które je wskazuj. W tej sytuacji zamrażarka może nadal mrozić, ale użytkownik powinien jak najszybciej skontaktować si z serwisem posprzedażowym w celu zapewnienia optymalnej kontroli nad zamrażark.

Po podłczeniu chłodziarki do sieci Wi-Fi można ni sterować zdalnie za pomoc aplikacji mobilnej. (Szczegółowe informacje na temat metod konfiguracji można znaleźć na stronie konfiguracji)

6 - Wskazówki dotyczce oszczdzania energii

Wskazówki dotyczce oszczdzania energii Upewnij si, że urzdzenie jest właściwie wentylowane (patrz MONTAŻ). Nie należy instalować urzdzenia w bezpośrednim świetle słonecznym lub w pobliżu źródeł ciepła (np. pieców, grzejników). Unikaj niepotrzebnie niskiej temperatury w urzdzeniu. Zużycie energii zwiksza si wraz z ustawieniem niższej temperatury w urzdzeniu. Przed włożeniem ciepłej żywności do urzdzenia należy poczekać, aż ostygnie. Otwieraj drzwi możliwie rzadko i na krótko. Upewnij si, że drzwi zawsze zamykaj si prawidłowo i nie ma na to wpływu ułożenie żywności. Utrzymuj uszczelki drzwi w czystości. Rozmrażaj zamrożon żywność w lodówce. Regularnie czyść tył urzdzenia. Kurz zwiksza zużycie energii. Najbardziej energooszczdna konfiguracja wymaga, aby szuflada, pojemnik na żywność i półki były umieszczone w urzdzeniu jak w stanie fabrycznym, a żywność nie blokowała wylotu powietrza z kanału.

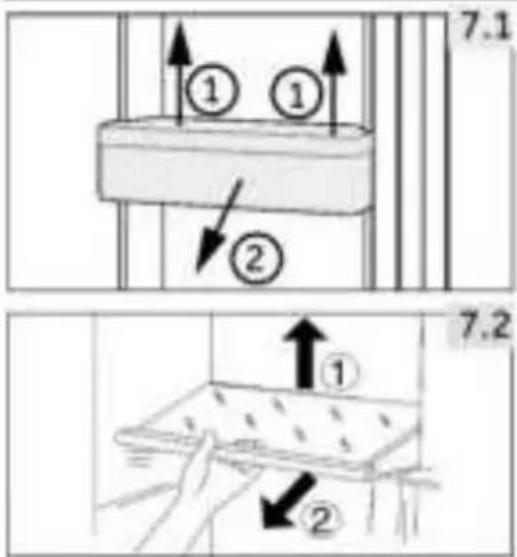

7.1 Wyjmowane półki na drzwiach

Półki na drzwiach można zdemontować do czyszczenia: Połóż dłonie po obu stronach półki, podnieś j do góry (1) i wycignij (2) (rys. 7.1). W celu ponownego zamontowania półek powyższe czynności wykonuje si w odwrotnej kolejności.

1. Aby wyjć półk, należy najpierw podnieść jej

tyln krawdź (1) i wycignć j (2) (rys. 7.2).

2. Aby ponownie zamontować półk, należy

nałożyć j na uchwyty po obu stronach i wsunć maksymalnie do tyłu, aż tylna czść półki znajdzie si w szczelinach po bokach.8 - Pielgnacja i czyszczenie

8 - Pielgnacja i czyszcz enie

OSTRZEŻENIE! Przed czyszczeniem odłcz urzdzenie od zasilania sieciowego.

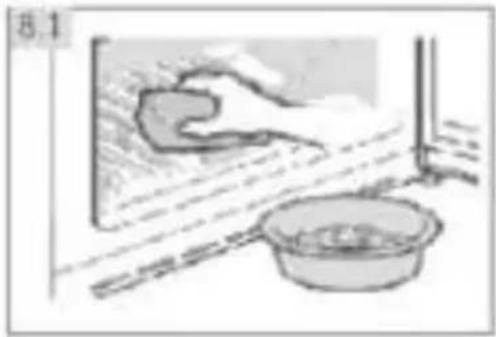

8.1 Informacje ogólne

Urzdzenie należy czyścić, gdy przechowywana jest w nim niewielka ilość żywności lub jest puste. OSTRZEŻENIE! Nie czyść urzdzenia za pomoc twardych szczotek, szczotek drucianych, detergentów w proszku, benzyny, octanu amylu, acetonu i podobnych roztworów organicznych, kwasu lub roztworów alkalicznych. Do czyszczenia należy używać specjalnego detergentu do zamrażarek, aby uniknć uszkodzenia. Nie używaj aerozolu ani nie przepłukuj urzdzenia podczas czyszczenia. Nie zeskrobuj szronu i lodu ostrymi przedmiotami. Nie używaj rozpylaczy, grzejników elektrycznych, takich jak suszarka do włosów, myjek parowych lub innych źródeł ciepła, aby uniknć uszkodzenia plastikowych czści. Nie myj zimnych szklanych półek gorc wod. Nagła zmiana temperatury może spowodować pknicie szkła. Nie dotykaj wntrza komory, zwłaszcza mokrymi rkami, ponieważ mog one przymarznć do jej powierzchni. W przypadku zwikszenia temperatury sprawdź stan zamrożonych produktów. Nie należy próbować samodzielnie naprawiać urzdzenia. W przypadku konieczności naprawy prosimy o kontakt z naszym działem obsługi klienta. Uszczelka drzwi powinna być zawsze utrzymy- wana w czystości. Czyść wntrze i obudow urzdzenia mikk ściereczk lub gbk zanurzon w ciepłej wodzie z neutralnym detergentem (rys. 8.1). Spłucz i wysusz mikk ściereczk. Nie należy myć żadnych czści urzdzenia w zmywarce do naczyE. Akcesoria myj wyłcznie ciepł wod z dodatkiem łagodnego neutralnego detergentu.8 - Pielgnacja i czyszczenie

Instrukcja obsługi zawiera instrukcje dotyczce użytkowania i obsługi wielu modeli. Zapoznaj si z instrukcj obsługi zakupionych modeli. Etapy czyszczenia szuflady

1. Zdejmij przedni pokryw szuflady:

2. Czyszczenie korpusu szuflady:

3. Czyszczenie pokrywy szuflady:

4. Montaż po czyszczeniu:

Czyszczenie kostkarki do lodu

1. Wyjmij kostkark do lodu i szklan półk

2. Wyjmij kostkark do lodu z półki, kierujc j w lewo i w prawo8 - Pielgnacja i czyszczenie

3. Wycignij pojemnik na lód z ramki:

4. Czyszczenie pojemnika na lód:

5. Montaż po czyszczeniu:

Czyszczenie uszczelki drzwi

1. Zdejmij listw uszczelniajc drzwi

2. Czyszczenie uszczelki drzwi

3. Montaż po czyszczeniu8 - Pielgnacja i czyszczenie

8.2 Przerwa w użytkowaniu urzdzenia

Jeśli urzdzenie nie jest używane przez dłuższy czas: Wyjmij żywność. Odłcz przewód zasilajcy. Wyczyść urzdzenie jak opisano powyżej. Zostaw drzwi i szuflady zamrażarki otwarte, aby zapobiec powstawaniu nieprzyjemnych zapachów wewntrz urzdzenia. Zdejmij drzwi urzdzenia (otwórz je i przytrzymaj przed wykrceniem śrub), aby zapobiec wejściu dzieci do urzdzenia i zablokowaniu si w nim. Uwaga: Wyłcz Aby zapewnić dług żywotność urzdzenia, wyłczaj je, gdy jest to absolutnie konieczne.

8.3 Przenoszenie urzdzenia

1. Wyjmij wszystkie produkty spożywcze i odłcz urzdzenie od zasilania.

2. Zabezpiecz taśm klejc półki i inne ruchome czści w zamrażarce.

3. Zamknij drzwi i zabezpiecz je taśm.

4. Nie przechylaj zamrażarki bardziej niż pod ktem 45°, aby uniknć uszkodzenia układu

5. OwiE nóżki zamrażarki, aby uniknć zarysowania podłogi. Nigdy nie przesuwaj

zamrażarki na sił. OSTRZEŻENIE! Nie podnoś urzdzenia za klamki. Nigdy nie należy ustawiać urzdzenia poziomo na ziemi.9 - Usuwanie usterek

sieciowego. przez wykwalifikowanych

Problem Możliwa przyczyna Możliwe rozwizanie

W tym przypadku to normalne,

dzenia trwa zazwyczaj od 8 do 12 godzin.

Ustawiona temperatura jest za niska.

temperatury trwa 24 godziny. zabrudzone,

Nie jest zapewniony wymagany

Problem Możliwa przyczyna Możliwe rozwizanie Urzdzenie wydaje dźwik klikania

• To normalne. Jest to spowodowane włczeniem lub wyłczeniem agre- gatu chłodniczego.

Słychać delikatny szum podobny do płyncej wody.

Urzdzenie wydaje dźwik silnika

• Agregat chłodniczy właśnie si włczył. To jest normalne

Wewntrz urzdze- nia nie jest wystar- czajco zimno.

• Ustawiona temperatura jest za wysoka.

• Ponownie ustaw temperatur.

• Przechowywane s zbyt ciepłe produkty.

• Zawsze schładzaj żywność przed jej włożeniem do urzdzenia.

• Włożono zbyt duż ilość żywności.

• Zawsze przechowuj małe ilości żywności.

• Żywność jest ułożona zbyt blisko siebie.

• Pozostaw przestrzeE midzy produktami spożywczymi, umoż- liwiajc przepływ powietrza.

• Drzwi nie s szczelnie zamknite.

• Drzwi były za czsto otwierane lub pozostawały długo otwarte.

• Nie otwieraj drzwi zbyt czsto. Wewntrz urzdze- nia jest za zimno.

• Temperatura jest za niska.

• Funkcja Fast-Freezing została włczona lub działała zbyt długo.

• Ponownie ustaw temperatur.

• Wyłcz funkcj Fast-Freezing. Na powierzchni urz- dzenia gromadzi si wilgoć.

• Klimat jest zbyt ciepły i wilgotny.

• Jest to normalne zjawisko w wilgotnym klimacie i zmieni si, gdy wilgotność spadnie. Wytrzyj do sucha ściereczk. Nadmierny lód i szron w komorze zamrażarki.

• Artykuły spożywcze nie zostały odpowiednio zapakowane.

• Zawsze właściwie pakuj artykuły spożywcze.

• Drzwi nie s szczelnie zamknite.

• Drzwi były za czsto otwierane lub pozostawały długo otwarte.

• Nie otwieraj drzwi zbyt czsto.

• Uszczelki drzwi s zabrudzone, zużyte, pknite lub niedopasowane.

• Wyczyść uszczelki drzwi lub wymieE je z pomoc serwisu obsługi klienta.

• Coś wewntrz uniemożliwia prawi- dłowe zamknicie drzwi.

• Ponownie umieść półki, półki na drzwi lub pojemniki wewntrzne, aby umożliwić zamknicie drzwi. Układ chłodzenia nie działa.

• Wtyczka sieciowa nie jest podł- czona do gniazdka.

• Podłcz wtyczk sieciow.

• Zasilanie nie jest w dobrym stanie.

• Sprawdź zasilanie elektryczne w pomieszczeniu. Skontaktuj si z lokalnym dostawc energii elektrycznej!9 - Usuwanie usterek

Problem Możliwa przyczyna Możliwe rozwizanie Boki obudowy i listwa drzwiowa nagrzewaj si.

Słychać sygnał alarmowy.

• Temperatura wewntrz produktu jest zbyt wysoka

• Zamknij drzwi lub wycisz alarm rcznie. Drzwi ciżko si otwieraj.

• Po uruchomieniu urzdzenie wy- twarza wewntrzn próżni.

• Delikatnie odchyl uszczelk drzwi, aby powietrze dostało si do urzdzenia. Nie można prawidłowo zamknć drzwi. Zawsze jest luka.

• Ze wzgldu na nisk temperatur urzdzenia, uszczelka drzwi może łatwo stwardnieć i si zdeformować.

• Użyj suszarki do włosów lub połóż gorcy rcznik na miejscu zdeformowanej uszczelki. Gdy uszczelka zmiknie, zamknij drzwiczki i mocno je dociśnij. Minimalna gwarancja wynosi: 2 lata dla krajów UE, 3 lata dla Turcji, 1 rok dla Wielkiej Brytanii, 1 rok dla Rosji, 3 lata dla Szwecji, 2 lata dla Serbii, 5 lat dla Norwegii, 1 rok dla Maroka, 6 miesicy dla Algierii, w Tunezji nie jest wymagana gwarancja prawna. Termostaty, czujniki temperatury, płytki drukowane i źródła światła s dostpne przez co najmniej siedem lat od wprowadzenia na rynek ostatniego egzemplarza modelu. Klamki, zawiasy drzwi, tace i kosze przez co najmniej siedem lat, a uszczelki drzwi przez co najmniej 10 lat od wprowadzenia na rynek ostatniego egzemplarza modelu.

9.2 Przerwa w zasilaniu

W przypadku przerwy w dostawie prdu żywność powinna zachować bezpieczn temperatur przez około 18 godzin. Podczas dłuższej przerwy w dostawie prdu, zwłaszcza latem, należy stosować si do poniższych wskazówek: Unikaj czstego otwierania drzwi. Nie wkładaj do urzdzenia dodatkowej żywności podczas przerwy w dostawie prdu. Jeśli przerwa w dostawie prdu została zgłoszona z wyprzedzeniem i trwa dłużej niż 15 godzin, należy przygotować troch lodu i umieścić go w pojemniku w górnej czści komory zamrażarki. Ponieważ temperatura w zamrażarce wzrośnie podczas przerwy w zasilaniu lub innej awarii, okres przechowywania żywności ulegnie skróceniu, a jej jakość może si pogorszyć. Każda żywność, która si rozmraża, powinna zostać spożyta lub ugotowana i ponownie zamrożona (w stosownych przypadkach) wkrótce po tym, aby zapobiec zagrożeniom dla zdrowia. Uwaga: Funkcja pamici podczas przerwy w zasilaniu Po przywróceniu zasilania urzdzenie kontynuuje ustawienia ustawione przed awari zasilania.10 - Instalacja

Urzdzenie jest ciżkie. Prace powinny być wykonywane przez co najmniej dwie osoby. Wszystkie materiały opakowaniowe należy przechowywać poza zasigiem dzieci i utylizować w sposób przyjazny dla środowiska. Wyjmij urzdzenie z opakowania. UsuE całe opakowanie.

Temperatura w pomieszczeniu powinna zawsze wynosić od 18°C do 43°C, ponieważ może wpływać na temperatur wewntrz urzdzenia i zużycie energii. Nie ustawiaj urzdzenia w pobliżu innych urzdzeE bez izolacji emitujcych ciepło (piekarniki, lodówki).

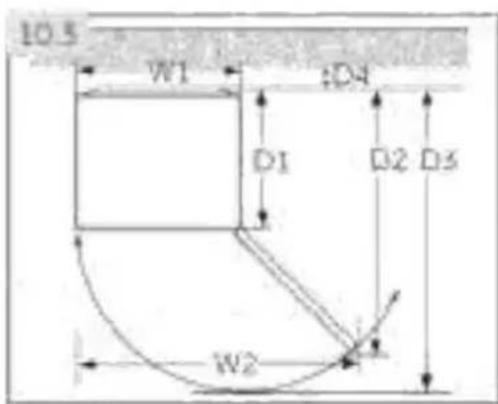

Wymagana przestrzeE pozwalajca na otwarcie drzwi (rys. 10.3): Szerokość w mm Głbokość w mm Odległość od ściany w mm

To urzdzenie nie jest przeznaczone do zabudowy.

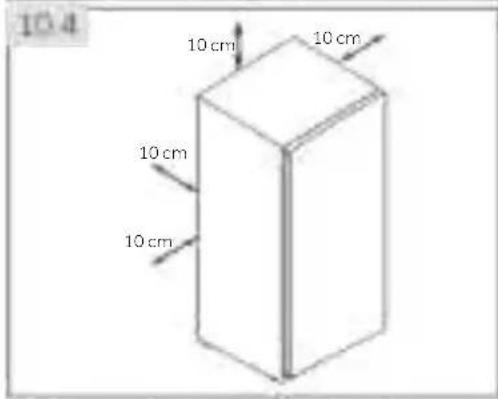

Aby zapewnić wystarczajc wentylacj urzdzenia ze wzgldów bezpieczeEstwa, należy przestrzegać informa- cji o wymaganych przekrojach wentylacji (rys. 10.4).

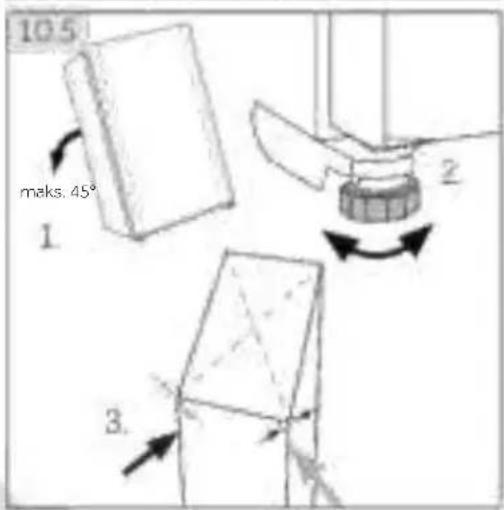

Urzdzenie powinno być umieszczone na płaskiej i sta- bilnej powierzchni. Jeśli urzdzenie jest ustawione na cokole, należy użyć mocnych i ognioodpornych mate- riałów. Nigdy nie używaj piankowego materiału opako- waniowego jako cokołu.

1. Przechyl urzdzenie lekko do tyłu (rys. 10.5).

2. Ustaw nóżki na żdanym poziomie.

3. Stabilność można sprawdzić, popychajc urzdzenie

naprzemiennie w linii przektnych. Lekkie kołysanie powinno być takie same w obu kierunkach. W prze- ciwnym razie rama może si wykrzywić; w rezultacie może dojść do rozszczelnienia drzwi. Niewielki prze- chył do tyłu pomaga przy zamykaniu drzwi.

maks. 45° 10 cm 10 cm 10 cm 10 cm10 - Instalacja

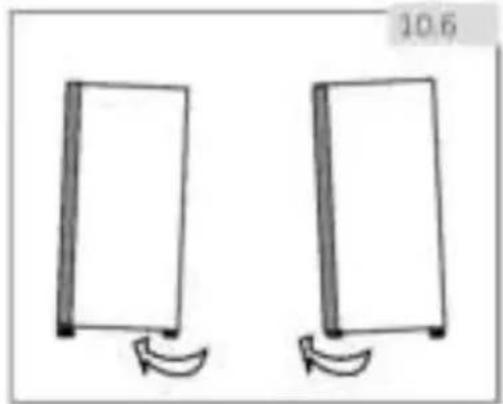

10.6 Używanie regulowanych nóżek

Jeśli zamrażarka jest niestabilna, można wyregulować nóżki: Obracaj regulowane nóżki zgodnie z kierunkiem strzałki (rys. 10.6), aby je podwyższyć lub obniżyć: Obracanie nóżek zgodnie z ruchem wskazówek zegara podnosi urzdzenie. Obracanie nóżek w kierunku przeciwnym do ruchu wskazówek zegara powoduje obniżenie.

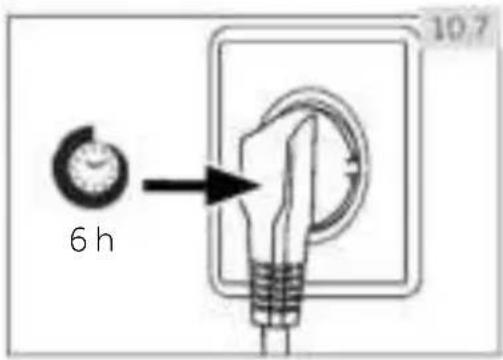

10.7 Czas oczekiwania

W zbiorniku sprżarki znajduje si olej bezobsługowy. Podczas transportu przechylonego urzdzenia olej ten może przedostać si przez zamknity układ rur. Przed podłczeniem urzdzenia do zasilania trzeba odczekać 6 godzin (rys. 10.7), aby olej spłynł z powrotem do zbiornika.

10.8 Podłczenie do prdu

Przed każdym podłczeniem sprawdź, czy: zasilacz, gniazdo i bezpieczniki odpowiadaj parametrom podanym na tabliczce znamionowej. gniazdko jest uziemione i nie zastosowano rozgałźnika lub przedłużacza. wtyczka i gniazdko s ściśle zgodne. Podłcz wtyczk do prawidłowo zainstalowanego gniazdka domowego. OSTRZEŻENIE! Aby uniknć ryzyka, uszkodzony przewód zasilajcy musi być wymieniony przez serwis (zob. karta gwarancyjna). 6 h10 - Instalacja

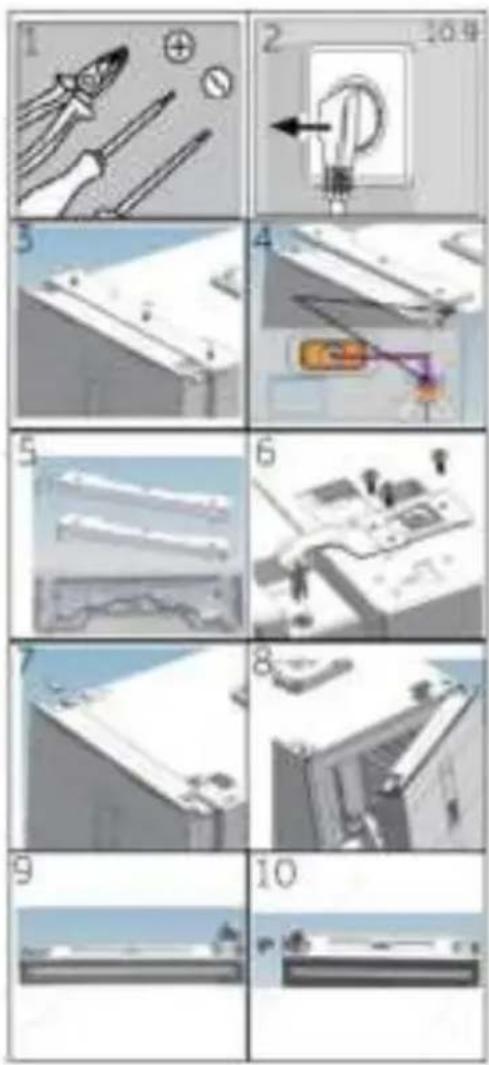

10.9 Zmiana kierunku otwierania drzwi

Przed podłczeniem urzdzenia do zasilania należy sprawdzić, czy nie trzeba zmienić kierunku otwierania drzwi z prawego (ustawienie przy odbiorze) na lewy, jeśli jest to konieczne ze wzgldu na miejsce instalacji i użytkowania. OSTRZEŻENIE! Urzdzenie jest ciżkie. Potrzebne s dwie osoby do zmiany kierunku otwierania drzwi. Przed rozpoczciem jakichkolwiek czynności należy najpierw odłczyć urzdzenie od sieci. Nie przechylaj lodówki bardziej niż 45°, aby uniknć uszkodzenia układu chłodniczego.

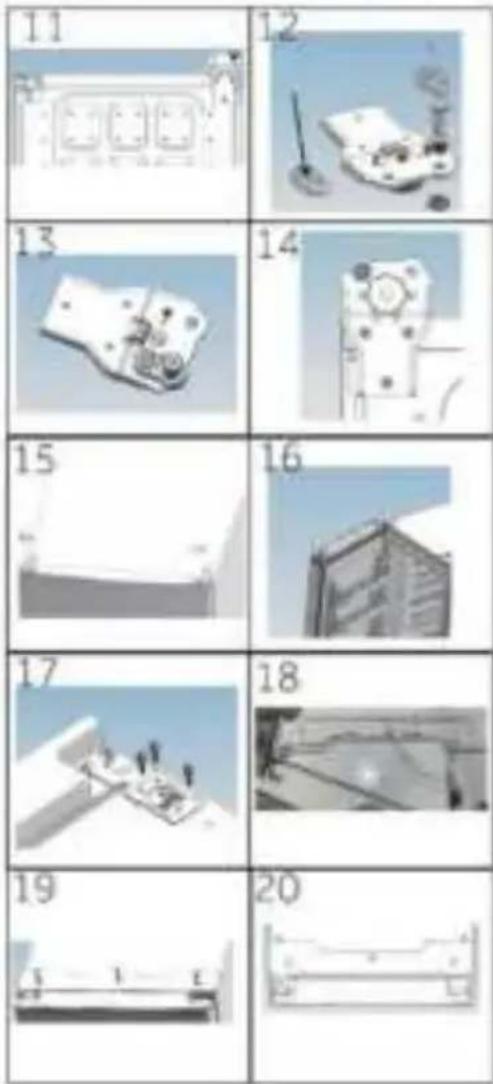

Etapy montażu (rys. 10.9):

1. Używaj odpowiednich narzdzi.

2. Odłcz urzdzenie od prdu.

3. Zdejmij zaślepk otworu na śrub, śruby i osłon

5. Wyjmij górn lew osłon zawiasu i przedłużacz drzwi

z worka z akcesoriami, jak pokazano na rysunku. Załóż osłon zawiasu i zainstaluj przedłużacz w otworze na okablowanie osłony zawiasu.

6. Wyjmij śruby i zawias.

7. Zdejmij osłon drzwi. Zdejmij osłon osi na drzwiach.

8. Otwórz i zdejmij drzwi.

9. Odwróć drzwi gór do dołu, odkrć 3 śruby na dole

drzwi. Wyjmij 3 śruby, ogranicznik drzwi i tulej wałka podnoszcego na dole drzwi

10. Wyjmij tulej wału podnoszcego z worka

z akcesoriami. Zamocuj ogranicznik podnoszenia, ogranicznik drzwi i 3 śruby po lewej stronie drzwi10 - Instalacja

11. Przechyl korpus urzdzenia lekko do tyłu, odkrć

3 śruby, a nastpnie dolny zawias.

12. Wyjmij tulej wału podnoszcego z worka

z akcesoriami. Wyjmij 2 śruby, zdejmij tulej wału podnoszcego i wał podnoszcy

13. Zamontuj tulej wału podnoszcego i wał

podnoszcy w lewym otworze i przykrć 2 śruby. (dodawanie oleju smarujcego do wału)

14. Zamocuj zawias do przeciwległej pozycji korpusu

15. Po przeciwnej stronie drzwi wycignij kabel

połczeniowy z lewej strony i przełóż go przez osłon osi opisan w kroku 5 i zamontuj osłon osi. Zamontuj osłon otworu po prawej stronie.

17. Zamocuj prawy górny zawias za pomoc 3 śrub.

(Przed montażem dodaj olej smarowy do górnego zawiasu)

18. Podłcz wizk przewodów zgodnie z rysunkiem

19. Zamontuj zmontowan osłon zawiasów w kroku

5, przykrć trzy śruby i zaślepki otworów na śruby

10.10 Przesunicie kostkarki do lodu

(Można zmieniać pozycj kostkarki do lodu w zależności od sposobu jej użytkowania)

Aby zabezpieczyć kostkark przed uszkodzeniami w transporcie, jest ona montowana od strony zawiasów. Dziki temu klienci mog z niej korzystać według własnych potrzeb. Ustawienie mobilnej kostkarki (rys. 10.9): Zaleca si umieszczenie kostkarki do lodu po bokach. Jeśli zostanie umieszczona w pozycji środkowej, może si zmniejszyć wydajność wytwarzania lodu11 - Dane techniczne

11 - Dane tech niczne

11.1 Karta produktu zgodnie z rozporzdzeniem UE nr 2019/2016

Znak handlowy Haier Identyfikator modelu H4F 306*DH1 H4F 272*DH1 H4F 272*EH1 H4F 226*DH1 H4F 226*EH1 Kategoria modelu Zamrażarka pionowa Klasa efektywności energetycznej

Roczne zużycie energii (kWh/rok)

Pojemność komory chłodzcej (l) Nie dotyczy Pojemność zamrażarki (l)****

Oznakowanie gwiazdkami

Temperatura pozostałych komór >14°C Nie dotyczy System bezszronowy tak Czas przechowywania bez zasilania (h)

Wydajność zamrażania (kg / 24 h)

Klasa klimatyczna To urzdzenie jest przeznaczone do użytkowania w temperaturze otoczenia od 10°C do 43°C SN-T Poziom emitowanego hałasu (db (A) re 1pW)

Typ konstrukcji wolnostojca

na podstawie standardowych wyników testów dla okresu 24 godzin. Rzeczywiste zużycie energii zależy od sposobu użytkowania urzdzenia i jego lokalizacji. Odnośnie szczegółów specyfikacji, należy zapoznać si z tabliczk znamionow i etykiet energetyczn wewntrz produktu. To urzdzenie jest przeznaczone do użytku w temperaturze otoczenia wskazanej poniżej:

11.2 Dodatkowe dane techniczne

Napicie / Czstotliwość 220-240V ~/50Hz Prd znamionowy (A)H4F306/272/226*DH1 1,5 Prd znamionowy (A)H4F272/226*EH1 0,8 Płyn chłodzcy R600a Wymiary (wys./szer./gł. w cm) H4F306*DH1 190/59,5/69 Wymiary (wys./szer./gł. w cm) H4F272*(gł./wys.)H1 177,5/59,5/69 Wymiary (wys./szer./gł. w cm) H4F226*(gł./wys.)H1 153,5/59,5/69 Moc światła/napicie światła 1,5 W / DC 12 V12 -

11.3 Normy i dyrektywy

Europejskie adresy Haier Kraj* Adres pocztowy Kraj* Adres pocztowy Włochy Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese
