ZEUS01ESP - Zasilanie bezprzerwowe CONCEPTRONIC - Bezpłatna instrukcja obsługi

Typ produktu	Zasilacz bezprzerwowy (UPS)
Marka	Conceptronic
Model	ZEUS01ESP
Pojemność	650 VA / 360 W
Kształt fali	Symulowana sinusoidalna
Napięcie wejściowe	230 V AC, 50/60 Hz
Gniazda wyjściowe	Gniazda z podtrzymaniem bateryjnym i ochroną przeciwprzepięciową
Ochrona	Ochrona przed przeciążeniem (wyłącznik), ochrona przeciwprzepięciowa
Komunikacja	Port USB do połączenia z komputerem i oprogramowaniem Power Master
Wyświetlacz	Diody LED: stan normalny, rozładowanie, niski poziom baterii, przepięcie, usterka
Alarmy	Sygnał dźwiękowy w zależności od stanu; dostępny tryb cichy (podwójne naciśnięcie przycisku)
Typowy czas pracy	Około 10-15 minut przy pełnym obciążeniu (szacunkowo)
Czas ładowania	8 godzin do pełnego naładowania; 4 godziny po rozładowaniu
Wymiary (dł. x szer. x wys.)	280 x 100 x 140 mm (szacunkowo)
Waga	Około 5 kg (szacunkowo)
Instalacja	Podłączyć do gniazdka ściennego z uziemieniem; nie podłączać drukarki laserowej ani urządzeń o dużym poborze mocy
Dołączone oprogramowanie	Power Master (pobieranie z powermonitor.software)
Konserwacja	Ładować baterię co 3 miesiące podczas przechowywania; pozostawić stale podłączone
Bezpieczeństwo	Nie otwierać; ryzyko porażenia prądem; instalacja w pomieszczeniu
Przeznaczenie	Komputery i urządzenia peryferyjne

Często zadawane pytania - ZEUS01ESP CONCEPTRONIC

Jaka jest pojemność ZEUS01ESP?

ZEUS01ESP ma pojemność 650 VA / 360 W, odpowiednią dla komputera i jego urządzeń peryferyjnych.

Jak zainstalować UPS?

Podłącz UPS do gniazdka ściennego z uziemieniem. Podłącz urządzenia do gniazd wyjściowych. Naciśnij przycisk zasilania na 2 sekundy, aby go włączyć.

Co zrobić, jeśli alarm dźwiękowy jest uciążliwy?

Szybko naciśnij dwukrotnie przycisk zasilania, aby wyłączyć alarm dźwiękowy. Usłyszysz dwa sygnały potwierdzenia.

Jaki jest czas pracy w przypadku awarii?

Czas pracy zależy od obciążenia. Przy pełnym obciążeniu (360 W) wynosi około 10-15 minut; przy mniejszym obciążeniu może być dłuższy.

Jak naładować baterię?

Pozostaw UPS podłączony do gniazdka sieciowego. Bateria ładuje się w trybie włączonym lub wyłączonym. Pełne naładowanie zajmuje około 8 godzin.

Czy mogę podłączyć drukarkę laserową do UPS?

Nie, drukarki laserowe i inne urządzenia o dużym poborze mocy (klimatyzator, odkurzacz) mogą przeciążyć i uszkodzić UPS.

Jak korzystać z oprogramowania Power Master?

Pobierz Power Master z powermonitor.software, zainstaluj na komputerze, a następnie podłącz UPS przez USB. Oprogramowanie wyświetla stan i umożliwia zarządzanie.

Co oznacza miganie diod?

Diody LED wskazują stan: wolne miganie (30 s) = rozładowanie; szybkie (2 s) = niski poziom baterii; bardzo szybkie (0,5 s) = przepięcie. Sprawdź tabelę alarmów w instrukcji.

Jak przechowywać UPS, jeśli go nie używam?

Przechowuj w suchym, zadaszonym miejscu, z w pełni naładowaną baterią. Ładuj baterię co 3 miesiące, aby przedłużyć jej żywotność.

UPS nie włącza się, co robić?

Upewnij się, że jest podłączony do gniazdka sieciowego. Wyłącz go, odczekaj 10 sekund, a następnie włącz ponownie. Jeśli problem nie ustąpi, sprawdź wyłącznik.

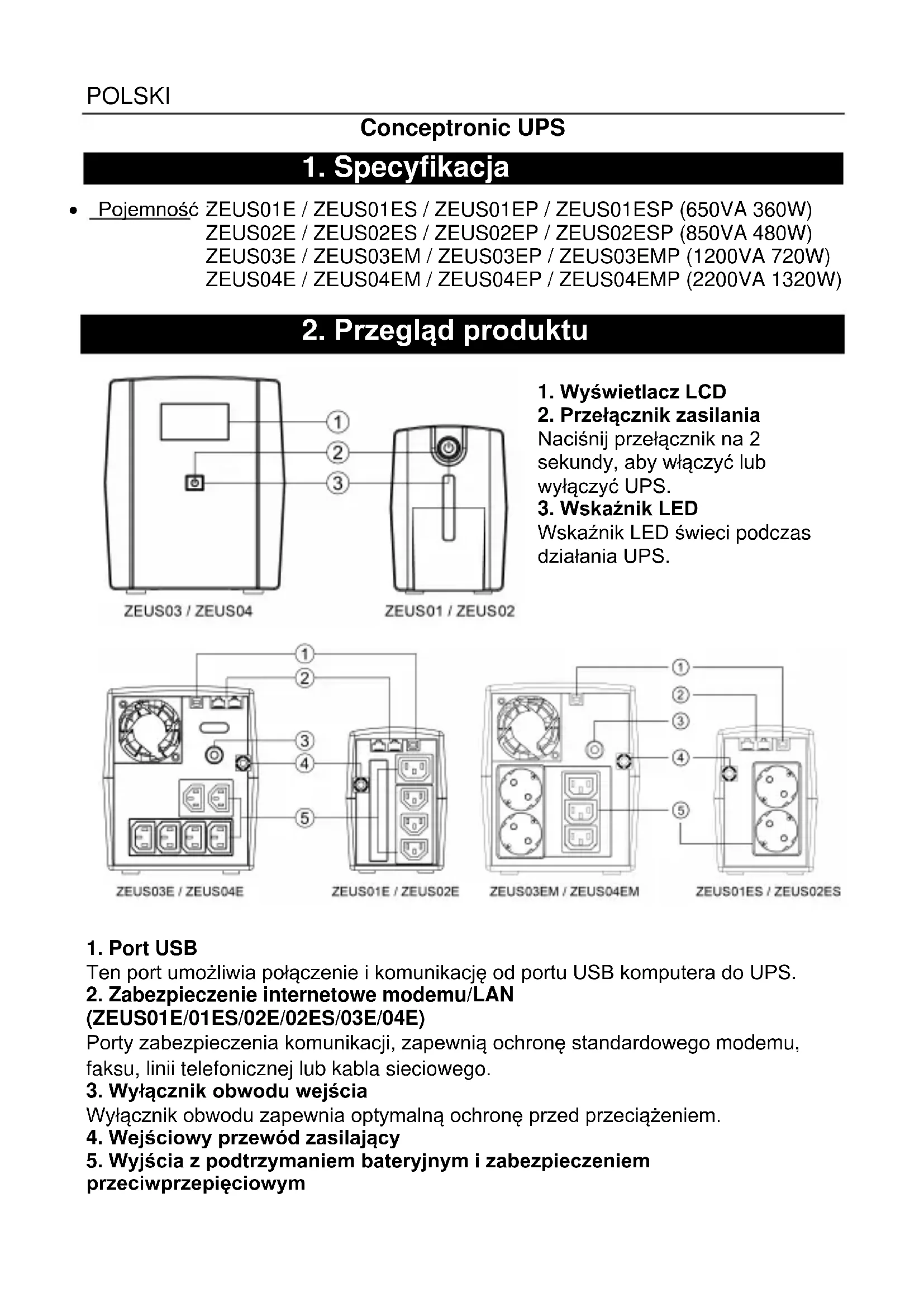

INSTRUKCJA OBSŁUGI ZEUS01ESP CONCEPTRONIC

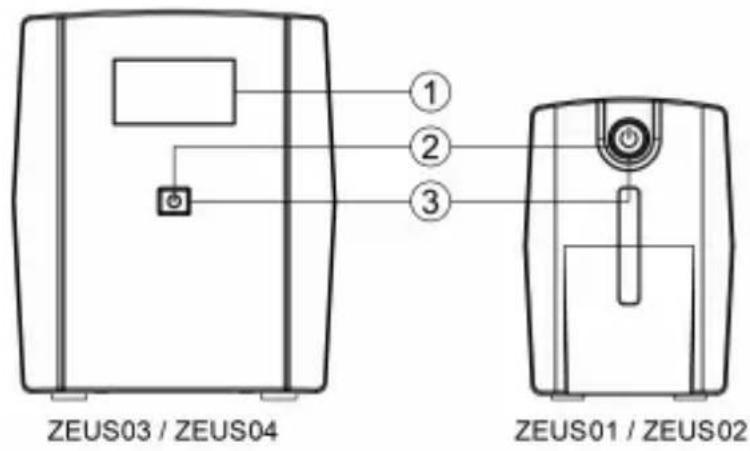

2. Przegląd produktu

ZEUS03 / ZEUS04 ① ② ③ ZEUS01 / ZEUS02

1. Wyświetlacz LCD
2. Przełącznik zasilania
   Naciśnij przełącznik na 2 sekundy, aby włączyć lub wyłączyć UPS.
3. Wskaźnik LED
   Wskaźnik LED świeci podczas działania UPS.

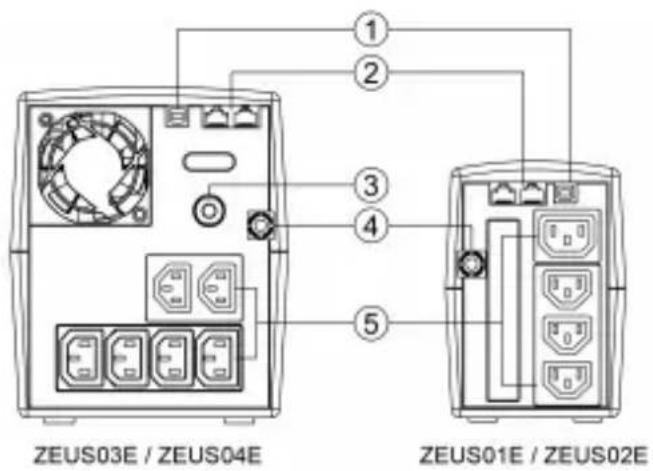

① ② ③ ④ ⑤ ZEUS03E / ZEUS04E ZEUS01E / ZEUS02E

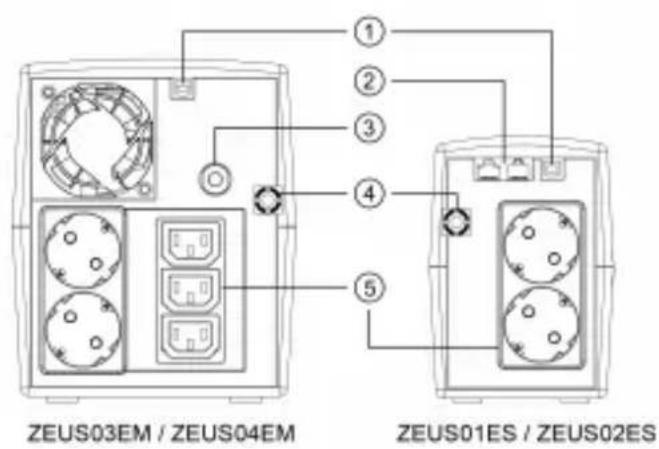

ZEUS03EM / ZEUS04EM ZEUS01ES / ZEUS02ES

1. Port USB

Ten port umożliwia połączenie i komunikację od portu USB komputera do UPS.

2. Zabezpieczenie internetowe modemu/LAN (ZEUS01E/01ES/02E/02ES/03E/04E)

Porty zabezpieczenia komunikacji, zapewnią ochronę standardowego modemu, faksu, linii telefonicznej lub kabla sieciowego.

3. Wyłącznik obwodu wejścia

Wyłącznik obwodu zapewnia optymalną ochronę przed przeciążeniem.

4. Wejściowy przewód zasilający

1. Wyjścia z podtrzymaniem bateryjnym i zabezpieczeniem przeciwprzepięciowym

Zapewniają podtrzymanie bateryjne i ochronę przeciwprzepięciową. Zapewniają zasilanie przez pewien czas podłączonych urządzeń, podczas awarii zasilania.

ZEUS01 / ZEUS02

Opisy alarmów

	Stan diody LED	Alarm
Normalny	Światło LED	wyłączone
Rozładowanie baterii	Miganie co 30 sek.	Sygnał dźwiękowy co 30 sek.
Niski poziom baterii	Miganie co 2 sek.	Sygnał dźwiękowy co 2 sek.
Przeciążenie	Miganie co 0.5 sek.	Sygnał dźwiękowy co 0,5 sek.
Tryb ładowania przy wyłączeniu	Wskaźnik LED wyłączony	wyłączenie
Awaria	Wskaźnik LED wyłączony	Alarm ciągły

Ustawienie wyciszenia: Alarm dźwiękowy można wyłączyć lub włączyć, poprzez szybkie, dwukrotne naciśnięcie przycisku zasilania. Ustawienie domyślne to alarm włączony. Po wyłączeniu alarmu, wygenerowane zostaną dwa krótkie sygnały dźwiękowe.

ZEUS03 / ZEUS04

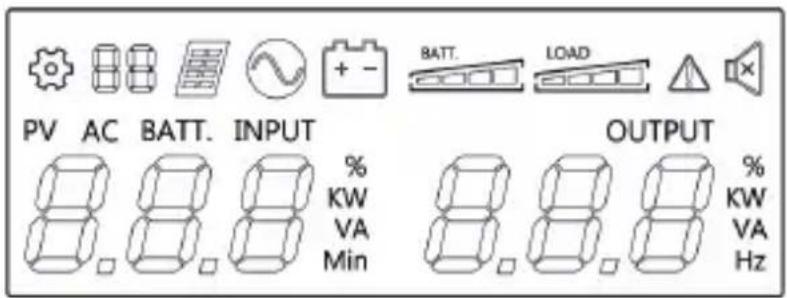

Opis podświetlonych wskaźników na wyświetlaczu LCD

PV AC BATT. INPUT % KW VA Min BATT. LOAD OUTPUT % KW VA Hz

	Pozycja ustawienia		Tryb zasilania sieciowego
	Tryb PV		Tryb zasilania bateryjnego
	Awaria		Wyłączenie dźwięku
	Tryb zasilania bateryjnego: pojemność baterii Tryb zasilania sieciowego: 1. Ładowanie baterii: cykliczne światło 2. Pełne naładowanie baterii:światło3. Tryb zasilania sieciowego bez ładowarki:pojemność baterii		Pojemność ładowania

3. Instalacji & stosowanie

Hardware installation guide

Instrukcja instalacji urządzenia

1. Nowy zasilacz UPS może być używany od razu po otrzymaniu. Jednak, aby uzyskać całkowite naładowanie baterii, zalecane jest ładowanie baterii przez co najmniej 8 godzin. Podczas transportu i przechowywania może dojść do utraty naładowywania. W celu naładowania baterii, zasilacz należy pozostawić podłączony do zasilania sieciowego. Urządzenie będzie ładowane bez względu na to, czy zasilacz jest włączony czy wyłączony.
2. Gdy UPS jest wyłączony i odłączony od zasilania sieciowego, podłącz komputer, monitor i zasilane zewnętrznie urządzenia pamięci masowej (napęd Zip, napęd Jazz, napęd taśmowy, itp.) do wyjść zasilania bateryjnego. Do wyjść zasilania bateryjnego NIE należy podłączać drukarki laserowej, kopiarki, grzejnika, odkurzacza, niszczarki ani żadnych innych, dużych urządzeń elektrycznych. Urządzenia te wymagają dużo energii i mogą spowodować przeciążenie lub nawet uszkodzenie zasilacza.
3. UPS należy podłączyć do 2-kołkowego, 3-żyłowego gniazda z uziemieniem (gniazdo ścienne). Należy pamiętać, aby obwód był chroniony bezpiecznikiem lub wyłącznikiem obwodu oraz by do tego samego obwodu nie były podłączone odbiorniki o dużym zapotrzebowaniu na energię (np. klimatyzator, lodówka, kopiarka, itp.). Należy unikać stosowania przedłużaczy.
4. Naciśnij przełącznik, aby włączyć zasilacz. Zacznie świecić wskaźnik zasilania i wygenerowany zostanie sygnał dźwiękowy.
5. Po wykryciu przeciążenia, wygenerowany zostanie jeden długi sygnał alarmu dźwiękowego. Aby usunąć problem, należy wyłączyć UPS i odłączyć co najmniej jedno urządzenie od gniazda z zasilania bateryjnego. Zaczekaj 10 sekund. Upewnij się, że stan bezpiecznika lub wyłącznika obwodu jest normalny, a następnie włącz UPS.
6. Aby utrzymać optymalny poziom naładowania baterii, UPS powinien zawsze być podłączony do gniazda zasilania prądem zmiennym.
7. Gdy UPS ma być przechowywany przez dłuższy czas, należy go całkowicie naładować i przechowywać z całkowicie naładowaną baterią. Aby zapewnić długą żywotność baterii, należy ją doładowywać co trzy miesiące.

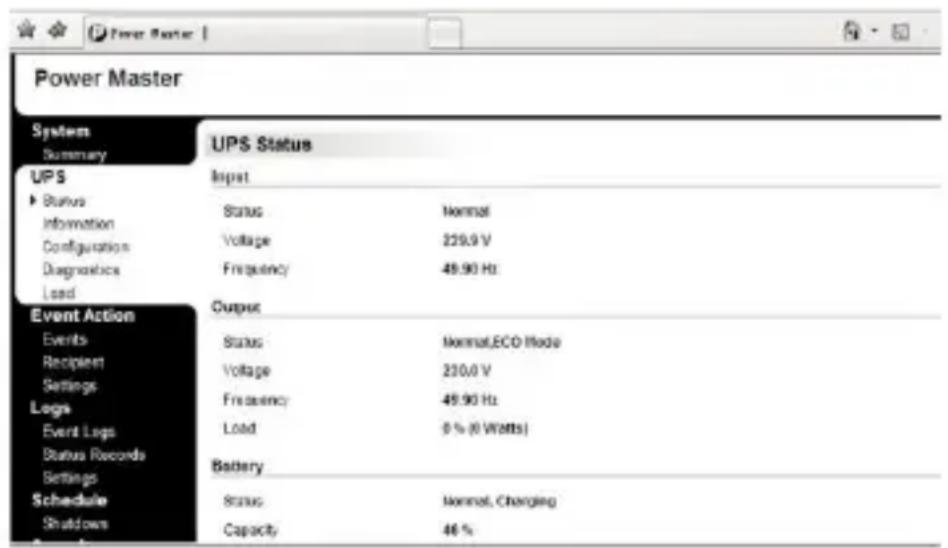

Instalacja oprogramowania w komputerze PC

Oprogramowanie Power Master, oferuje przyjazny interfejs użytkownika do obsługi systemów zasilania. Graficzny interfejs użytkownika jest intuicyjny i w przejrzysty sposób pokazuje ważne informacje o zasilaniu. W celu zainstalowania programu należy wykonać podaną poniżej procedurę.

Procedura instalacji:

1. Pobierz program Power Master ze strony internetowej:
   http://www.powermonitor.software/
2. Kliknij plik dwukrotnie plik i wykonaj czynności instalacji. Po ponownym uruchomieniu komputera, oprogramowanie Power Master będzie obecne w zasobniku systemowym, jako niebieska ikona.

• Aby zabezpieczyć się przed pożarem lub porażeniem prądem elektrycznym, urządzenie należy zainstalować w pomieszczeniu o kontrolowanej temperaturze i wilgotności, bez przewodzących prąd zanieczyszczeń.
• Niebezpieczeństwo porażenia prądem elektrycznym, nie należy zdejmować obudowy. Brak części, które może naprawiać użytkownik. Prace serwisowe można powierzać wyłącznie wykwalifikowanemu personelowi serwisu.
• Niebezpieczeństwo porażenia prądem elektrycznym, wewnątrz UPS znajdują się części pod napięciem, które mogą być zasilane z baterii, nawet po odłączeniu zasilania prądem zmiennym.
• Niebezpieczeństwo porażenia prądem elektrycznym, obwód baterii nie jest odizolowany od wejścia prądu zmiennego, pomiędzy złączami baterii i uziemieniem może występować niebezpieczne napięcie. Przed dotknięciem należy sprawdzić.

Uwaga: Ten podręcznik zawiera ważne instrukcje dotyczące bezpieczeństwa. Podczas instalacji należy uważnie wykonać wszystkie instrukcje. Przed rozpakowaniem, instalacją lub użyciem należy dokładnie przeczytać ten podręcznik.

Uwaga: Ten UPS jest przeznaczony wyłącznie do zasilania komputera.

Rozwiązywanie problemów

Problem	Możliwa przyczyna	Rozwiązanie
Ten UPS nie zapewnia zasilania wystarczająco długo	Baterie nie są całkowicie naładowane.	Doładuj baterię, pozostawiając UPS podłączony do gniazda zasilania.
UPS nie włącza się	Przełącznik włączania/wyłączania jest tak skonstruowany, aby zapobiec uszkodzeniu w wyniku gwałtownego wyłączania i włączania.	Wyłącz UPS. Zaczekaj 10 sekund, po czym ponownie włącz UPS.
	Zasilacz nie został podłączony do gniazda zasilania prądem zmiennym.	Zasilacz musi być podłączony do gniazda zasilania prądem zmiennym o napięciu 230 V 50/60 Hz.
Brak zasilania urządzeń w gniazdach wyjścia	Przeciążenie spowodowało uaktywnienie wyłącznika obwodu	Wyłącz UPS i odłącz co najmniej jedno z podłączonych urządzeń. Odłącz przewód zasilający UPS i naciśnij pokrętło wyłącznika obwodu.
	Baterie są rozładowane	Podłącz zasilacz do ładowania i zaczekaj co najmniej 4 godziny.
