Produkttyp	Unterbrechungsfreie Stromversorgung (USV)
Marke	Conceptronic
Modell	ZEUS01ESP
Kapazität	650 VA / 360 W
Wellenform	Simulierte Sinuswelle
Eingangsspannung	230 V AC, 50/60 Hz
Ausgangssteckdosen	Batteriegestützte und überspannungsgeschützte Steckdosen
Schutz	Überlastschutz (Sicherung), Überspannungsschutz
Kommunikation	USB-Anschluss für PC-Verbindung und Power Master Software
Anzeige	LED-Anzeigen: Normalstatus, Entladung, schwache Batterie, Überspannung, Fehler
Alarme	Piepton je nach Status; Stummmodus verfügbar (Doppeldruck auf Taste)
Typische Laufzeit	Ca. 10-15 Minuten bei Volllast (Schätzung)
Ladezeit	8 Stunden für vollständige Ladung; 4 Stunden nach Entladung
Abmessungen (B x T x H)	280 x 100 x 140 mm (Schätzung)
Gewicht	Ca. 5 kg (Schätzung)
Installation	An eine geerdete Steckdose anschließen; Laserdrucker oder Geräte mit hohem Stromverbrauch nicht anschließen
Mitgelieferte Software	Power Master (Download unter powermonitor.software)
Wartung	Batterie bei Lagerung alle 3 Monate aufladen; ständig eingesteckt lassen
Sicherheit	Nicht öffnen; Stromschlaggefahr; Innenrauminstallation
Vorgesehene Verwendung	Computer und Peripheriegeräte

Häufig gestellte Fragen - ZEUS01ESP CONCEPTRONIC

Wie hoch ist die Kapazität des ZEUS01ESP?

Der ZEUS01ESP hat eine Kapazität von 650 VA / 360 W, geeignet für einen Computer und seine Peripheriegeräte.

Wie installiere ich die USV?

Schließen Sie die USV an eine geerdete Steckdose an. Verbinden Sie Ihre Geräte mit den Ausgangssteckdosen. Drücken Sie den Netzschalter 2 Sekunden lang, um sie einzuschalten.

Was tun, wenn der akustische Alarm stört?

Drücken Sie schnell zweimal auf den Netzschalter, um den akustischen Alarm zu deaktivieren. Sie hören zwei Bestätigungspieptöne.

Wie lang ist die Laufzeit bei einem Stromausfall?

Die Laufzeit hängt von der Last ab. Bei Volllast (360 W) beträgt sie ca. 10-15 Minuten; bei geringerer Last kann sie länger sein.

Wie lade ich die Batterie auf?

Lassen Sie die USV an eine Steckdose angeschlossen. Die Batterie lädt im Ein- oder Ausgeschalteten Zustand. Eine vollständige Ladung dauert ca. 8 Stunden.

Kann ich einen Laserdrucker an die USV anschließen?

Nein, Laserdrucker und andere Geräte mit hohem Stromverbrauch (Klimaanlage, Staubsauger) können die USV überlasten und beschädigen.

Wie verwende ich die Power Master Software?

Laden Sie Power Master von powermonitor.software herunter, installieren Sie es auf Ihrem PC und verbinden Sie die USV über USB. Die Software zeigt den Status an und ermöglicht die Verwaltung.

Was bedeutet das Blinken der LEDs?

Die LED-Anzeigen zeigen den Status an: langsames Blinken (30 s) = Entladung; schnell (2 s) = schwache Batterie; sehr schnell (0,5 s) = Überspannung. Beachten Sie die Alarmtabelle in der Anleitung.

Wie lagere ich die USV, wenn ich sie nicht benutze?

Lagern Sie sie an einem trockenen, geschützten Ort mit vollständig geladener Batterie. Laden Sie die Batterie alle 3 Monate auf, um ihre Lebensdauer zu erhalten.

Die USV schaltet sich nicht ein, was tun?

Stellen Sie sicher, dass sie an eine Steckdose angeschlossen ist. Schalten Sie sie aus, warten Sie 10 Sekunden und schalten Sie sie wieder ein. Wenn das Problem weiterhin besteht, überprüfen Sie die Sicherung.

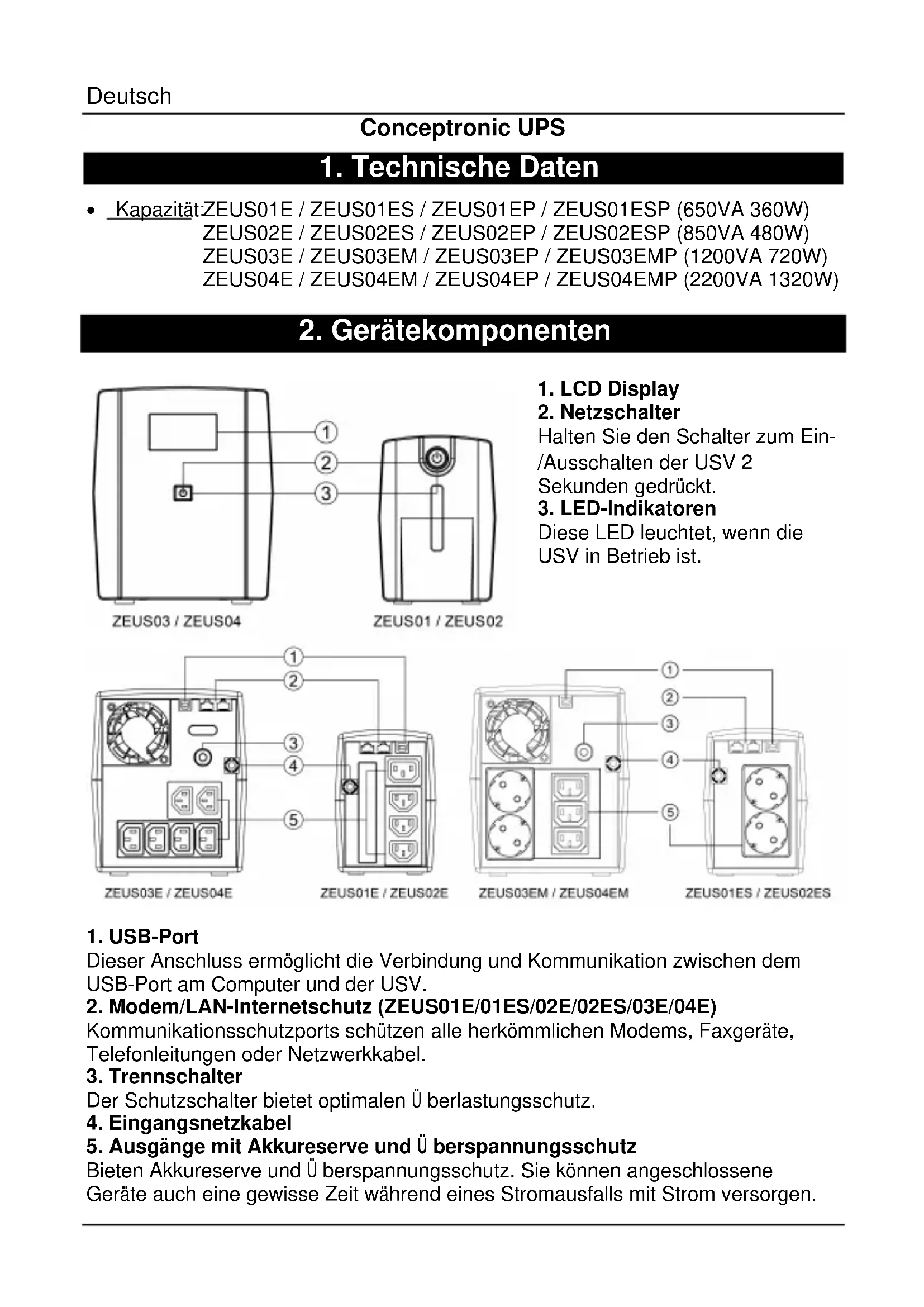

BEDIENUNGSANLEITUNG ZEUS01ESP CONCEPTRONIC

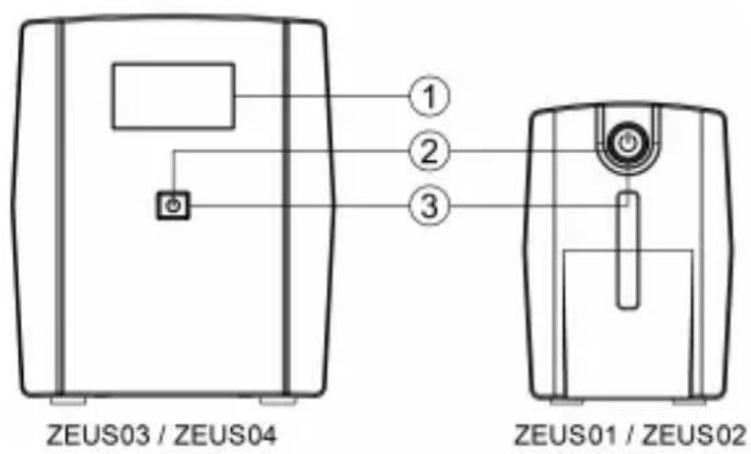

2. Gerätekomponenten

ZEUS03 / ZEUS04 ① ② ③ ZEUS01 / ZEUS02

1. LCD Display
2. Netzschalter

Halten Sie den Schalter zum Ein-

/Ausschalten der USV 2

Sekunden gedrückt.

1. LED-Indikatoren

Diese LED leuchtet, wenn die

USV in Betrieb ist.

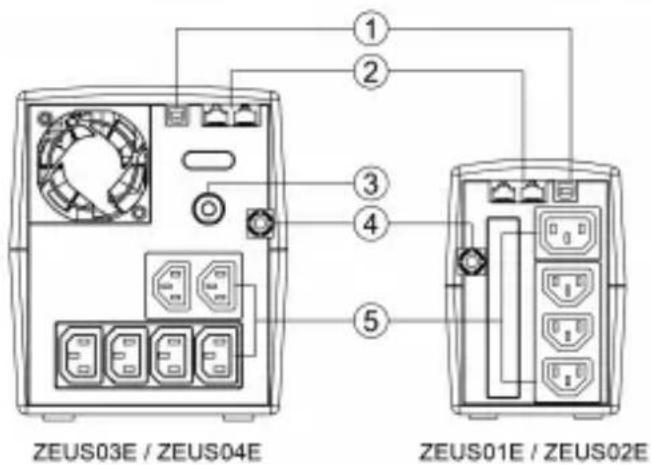

ZEUS03E / ZEUS04E ① ② ③ ④ ⑤ ZEUS01E / ZEUS02E

① ② ③ ④ ⑤ ZEUS03EM / ZEUS04EM ZEUS01ES / ZEUS02ES

1. USB-Port

Dieser Anschluss ermöglicht die Verbindung und Kommunikation zwischen dem USB-Port am Computer und der USV.

1. Modem/LAN-Internetschutz (ZEUS01E/01ES/02E/02ES/03E/04E)

Kommunikationsschutzports schützen alle herkömmlichen Modems, Faxgeräte, Telefonleitungen oder Netzwerkkabel.

1. Trennschalter

Der Schutzschalter bietet optimalen Ü berlastungsschutz.

1. Eingangsnetzkabel

2. Ausgänge mit Akkureserve und Ü berspannungsschutz

Bieten Akkureserve und Ü berspannungsschutz. Sie können angeschlossene Geräte auch eine gewisse Zeit während eines Stromausfalls mit Strom versorgen.

ZEUS01 / ZEUS02

Alarmdefinitionen

	LED-Status	Alarm
Normal	LED-Beleuchtung	Aus
Akku entladen	Blinkt einmal alle 30 s	Signalton einmal alle 30 s
Akkustand gering	Blinkt einmal alle 2 s	Signalton einmal alle 2 s
Ü berlastung	Blinkt einmal alle 0,5 s	Signalton einmal alle 0,5 s
Aus, Lademodus	LED aus	Aus
Fehler	LED aus	Kontinuierlicher Alarm

Stumm-Einstellung: Der akustische Alarm kann durch schnelle zweimalige Betätigung der Ein-/Austaste ein- oder ausgeschaltet werden. Standardmäßig ist der Alarm eingeschaltet. Sie hören zwei kurze Signaltöne, wenn der Alarm ausgeschaltet ist.

ZEUS03 / ZEUS04

Definitionen der leuchtenden LCD-Anzeigen

PV AC BATT. INPUT % KW VA Min BATT. LOAD OUTPUT % KW VA Hz

	Einstellungselement		Netzmodus
	PV-Modus		Akkumodus
	Fehler		Ton inaktiv
	Akkumodus: AkkukapazitätNetzmodus:1. Akkuaufladung: DurchlaufendeAnzeige2. Akku vollständig geladen:Leuchtet3. Netzmodus ohne Ladegerät:Akkukapazität		Ladestand

3. Installation & Verwendung

Hardware-Installationsanleitung

1. Ihre neue USV ist bei Erhalt sofort einsatzbereit. Sie sollten den Akku zur Gewährleistung maximaler Kapazität vor der Benutzung jedoch mindestens 8 Stunden aufladen. Bei Versand und Lagerung kann die Kapazität nachlassen. Laden Sie den Akku wieder auf, indem Sie das Gerät an eine Steckdose angeschlossen lassen. Das Gerät wird sowohl im ein- als auch im ausgeschalteten Zustand aufgeladen.
2. Wenn die USV ausgeschaltet und von der Stromversorgung getrennt ist, schließen Sie Computer, Monitor, Datenspeichergeräte mit externer Stromversorgung (Diskettenlaufwerke, Bandlaufwerke) usw. an die Ausgänge mit Akkustromversorgung an. Schließen Sie KEINE Laserdrucker, Kopierer, Heizgeräte, Staubsauger, Aktenvernichter oder anderen großen Elektrogerät an die Ausgänge mit Akkustromversorgung an. Der Energiebedarf solcher Geräte überlastet das Gerät und beschädigt es möglicherweise.
3. Schließen Sie die USV an eine 2-polige, 3-adrige geerdete Steckdose an. Stellen Sie sicher, dass die Steckdose durch eine Sicherung oder einen Schutzschalter geschützt ist und keine Geräte mit großem Strombedarf versorgt (z. B. Klimaanlage, Kühlschrank, Kopierer usw.). Verwenden Sie keine Verlängerungskabel.
4. Schalten Sie das Gerät über den Ein-/Ausschalter ein. Die Betriebsanzeige leuchtet und das Gerät gibt einen Signalton aus.
5. Falls eine Ü berlastung erkannt wird, ertönt ein akustischer Alarm und das Gerät gibt einen langen Signalton aus. Beheben Sie dieses Problem, indem Sie USV ausschalten und mindestens eines der Geräte von den Ausgängen mit Akkustromversorgung trennen. Warten Sie 10 Sekunden. Stellen Sie sicher, dass Schutzschalter / Sicherung normal funktionieren. Schalten Sie dann die USV ein.
6. Lassen Sie die USV zur Beibehaltung einer optimalen Akkuladung ständig an einer Steckdose angeschlossen.
7. Decken Sie die USV bei längerer Lagerung ab und laden Sie den Akku vollständig auf. Laden Sie den Akku zur Gewährleistung der Laufzeit alle drei Monate auf.

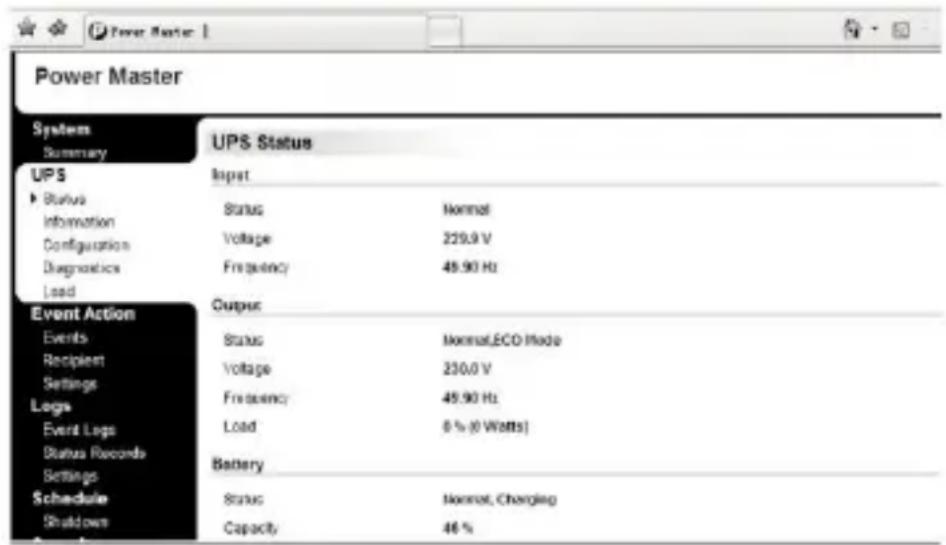

Softwareinstallation auf Ihrem PC

Die Power-Master-Software bietet eine anwenderfreundliche Oberfläche zur Verwaltung Ihrer Energiesysteme. Die grafische Oberfläche lässt sich intuitiv bedienen, zeigt wichtige Energiedaten auf einen Blick. Bitte installieren Sie die Software mit den nachstehenden Schritten.

Installationsverfahren:

1. Laden Sie Power Master von folgender Webseite herunter:

http://www.powermonitor.software/

1. Doppelklicken Sie auf die Datei und befolgen Sie die Installationsschritte. Wenn Ihr Computer neu startet, erscheint die Software Power Master als blaues Symbol im Systemtray.

• Installieren Sie das Gerät zur Vermeidung von Brand- und Stromschlaggefahren in einem Innenbereich mit kontrollierter Temperatur und Feuchtigkeit, der frei von leitfähigen Verschmutzungen ist.
• Stromschlaggefahr, Abdeckung nicht entfernen. Keine vom Benutzer reparierbaren Teile. Reparaturen qualifiziertem Servicepersonal überlassen.
• Stromschlaggefahr, gefährliche stromführende Teile im Inneren dieser USV können an der Batterieversorgung anliegen, selbst wenn die Netzstromversorgung getrennt ist.
• Stromschlaggefahr, Batterieschaltkreis ist nicht vom Netzeingang isoliert; gefährliche Spannung kann zwischen Batterieanschlüssen und Erde existieren. Vor Berühren testen.

Hinweis: Diese Anleitung enthält wichtige Sicherheitshinweise. Bitte befolgen Sie während der Installation aufmerksam alle Anweisungen. Lesen Sie diese Anleitung aufmerksam, bevor Sie versuchen, das Produkt auszupacken, zu installieren oder in Betrieb zu nehmen.

Hinweis: Die USV dient nur dem Einsatz mit Computerlasten.

Problemlösung

Symptom	Mögliche Ursache	Lösung
Die USV erreicht nicht die erwartete Laufzeit.	Akku ist nicht vollständig aufgeladen.	Laden Sie den Akku auf, indem Sie die USV angeschlossen lassen.
Die USV schaltet sich nicht ein.	Der Ein-/Ausschalter ist so konzipiert, dass Schäden durch schnelles Ein- und Ausschalten vermieden werden.	Schalten Sie die USV aus. Warten Sie 10 Sekunden, schalten Sie die USV dann wieder ein.
	Das Gerät ist nicht an eine Steckdose angeschlossen.	Das Gerät muss an eine Steckdose mit 230 V Wechselspannung bei 50/60 Hz angeschlossen werden.
Ausgänge versorgen Geräte nicht mit Strom.	Schutzschalter wurde aufgrund einer Ü berlastung ausgelöst.	Schalten Sie die USV aus und trennen Sie mindestens eines der angeschlossenen Geräte. Ziehen Sie das Netzkabel der USV und drücken Sie den Schutzschalter hinein.
	Akku ist entladen.	Lassen Sie das Gerät mindestens 4 Stunden aufladen.
