Type de produit	Alimentation d'énergie non interruptible (onduleur)
Marque	Conceptronic
Modèle	ZEUS01ESP
Capacité	650 VA / 360 W
Forme d'onde	Simulée sinusoïdale
Tension d'entrée	230 V CA, 50/60 Hz
Prises de sortie	Prises de secours sur batterie et protégées contre les surtensions
Protection	Protection contre les surcharges (disjoncteur), protection contre les surtensions
Communication	Port USB pour connexion PC et logiciel Power Master
Affichage	Voyants DEL : statut normal, décharge, batterie faible, surtension, défaut
Alarmes	Bip selon le statut ; mode muet disponible (double pression bouton)
Autonomie typique	Environ 10-15 minutes à pleine charge (estimation)
Temps de recharge	8 heures pour charge complète ; 4 heures après décharge
Dimensions (L x l x H)	280 x 100 x 140 mm (estimation)
Poids	Environ 5 kg (estimation)
Installation	Brancher sur prise murale reliée à la terre ; ne pas brancher d'imprimante laser ou appareil à forte consommation
Logiciel fourni	Power Master (téléchargement sur powermonitor.software)
Entretien	Recharger la batterie tous les 3 mois en stockage ; laisser branché en permanence
Sécurité	Ne pas ouvrir ; risque de choc électrique ; installation en intérieur
Utilisation prévue	Ordinateurs et périphériques

FOIRE AUX QUESTIONS - ZEUS01ESP CONCEPTRONIC

Quelle est la capacité du ZEUS01ESP ?

Le ZEUS01ESP a une capacité de 650 VA / 360 W, adapté pour un ordinateur et ses périphériques.

Comment installer l'onduleur ?

Branchez l'onduleur sur une prise murale reliée à la terre. Connectez vos équipements sur les prises de sortie. Appuyez sur le bouton d'alimentation pendant 2 secondes pour l'allumer.

Que faire si l'alarme sonore est gênante ?

Appuyez rapidement deux fois sur le bouton d'alimentation pour désactiver l'alarme sonore. Vous entendrez deux bips de confirmation.

Quelle est l'autonomie en cas de panne ?

L'autonomie dépend de la charge. À pleine charge (360 W), elle est d'environ 10-15 minutes ; avec une charge plus faible, elle peut être plus longue.

Comment recharger la batterie ?

Laissez l'onduleur branché sur une prise secteur. La batterie se recharge en mode marche ou arrêt. Une charge complète prend 8 heures environ.

Puis-je brancher une imprimante laser sur l'onduleur ?

Non, les imprimantes laser et autres appareils à forte consommation (climatiseur, aspirateur) peuvent surcharger et endommager l'onduleur.

Comment utiliser le logiciel Power Master ?

Téléchargez Power Master depuis powermonitor.software, installez-le sur votre PC, puis connectez l'onduleur via USB. Le logiciel affiche le statut et permet la gestion.

Que signifie le clignotement des voyants ?

Les voyants DEL indiquent l'état : clignotement lent (30 s) = décharge ; rapide (2 s) = batterie faible ; très rapide (0,5 s) = surtension. Consultez le tableau des alarmes dans la notice.

Comment stocker l'onduleur si je ne l'utilise pas ?

Stockez-le dans un endroit sec, couvert, avec la batterie complètement chargée. Rechargez la batterie tous les 3 mois pour préserver sa durée de vie.

L'onduleur ne s'allume pas, que faire ?

Assurez-vous qu'il est branché sur une prise secteur. Éteignez-le, attendez 10 secondes, puis rallumez. Si le problème persiste, vérifiez le disjoncteur.

MODE D'EMPLOI ZEUS01ESP CONCEPTRONIC

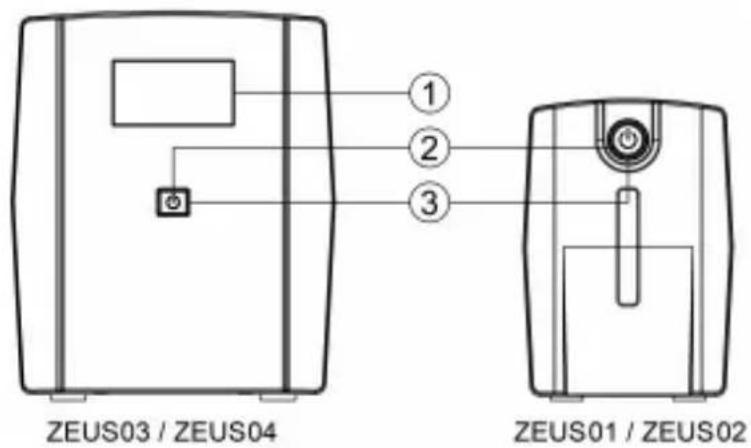

2. Aperçu du produit

ZEUS03 / ZEUS04 ① ② ③ ZEUS01 / ZEUS02

1. LCD Display
2. Bouton d'alimentation
   Appuyez sur l'interrupteur pendant 2 secondes pour allumer ou éteindre l'onduleur.
3. Voyants DEL
   Cette LED est allumée lorsque l'onduleur fonctionne.

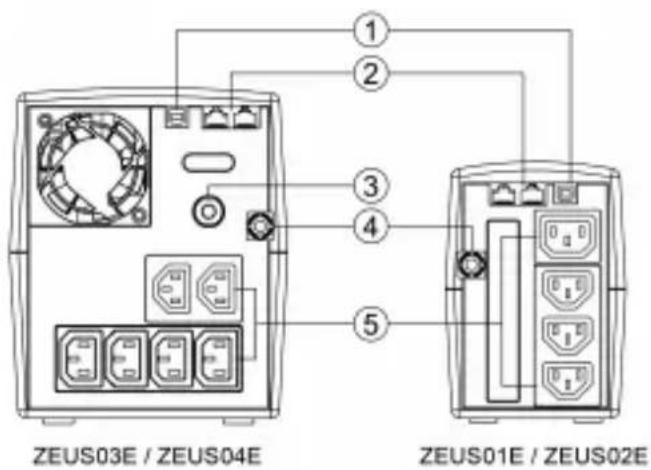

ZEUS03E / ZEUS04E ① ② ③ ④ ⑤ ZEUS01E / ZEUS02E

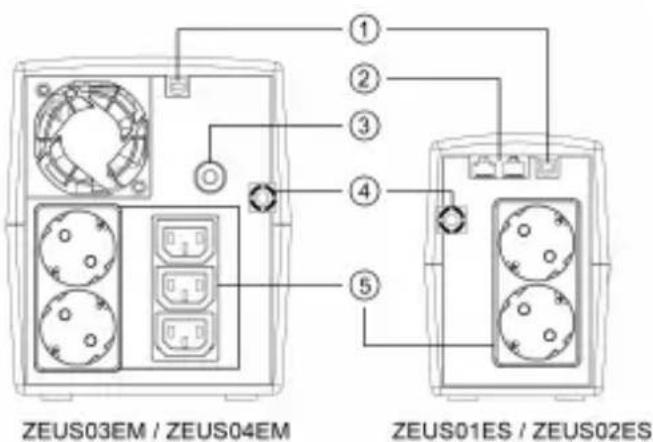

① ② ③ ④ ⑤ ZEUS03EM / ZEUS04EM ZEUS01ES / ZEUS02ES

1. Port USB

Ce port permet la connexion et la communication depuis le port USB de l'ordinateur vers l'onduleur.

1. Protection Internet modem/LAN (ZEUS01E/01ES/02E/02ES/03E/04E)

Les ports de protection de communication protègent les modems, fax, lignes téléphoniques ou câbles réseau standard.

1. Disjoncteur

Le disjoncteur assure une protection optimale contre les surcharges.

1. Cordon d'alimentation d'entrée

2. Prises de secours sur batterie et protégées contre les surtensions

FRANCAIS

Procurent un secours sur batterie et une protection contre les surtensions. Elles garantissent qu'une alimentation est fournie aux équipements connectés sur une période pendant une panne de courant.

ZEUS01 / ZEUS02

Définitions des alarmes

	Statut LED	Alarme
Normal	Éclairage LED	éteint
Décharge de batterie	Clignote une fois toutes les 30 s	Émet un bip toutes les 30 s
Batterie faible	Clignote une fois toutes les 2 s	Émet un bip toutes les 2 s
Surtension	Clignote une fois toutes les 0,5 s	Émet un bip toutes les 0,5 s
Mode chargement désactivé	LED éteinte	éteint
Défaut	LED éteinte	Alarme continue

Réglage du mode muet : L'alarme sonore peut être désactivée ou activée en appuyant rapidement deux fois sur le bouton d'alimentation. Par défaut, l'alarme est activée. Vous entendrez deux bips courts lorsque l'alarme sera désactivée.

ZEUS03 / ZEUS04

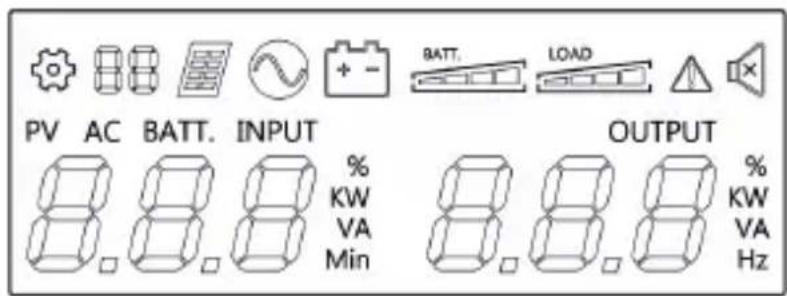

Définitions des indicateurs LCD éclairés

PV AC BATT. INPUT % KW VA Min BATT. LOAD OUTPUT % KW VA Hz

	Élément de réglage		Mode ligne
[BHC5]	Mode PV		Mode économie d'énergie
	Défaut		Désactivation du son
	Mode économie d'énergie:Capacité batterieMode ligne:1. Batterie en cours dechargement : éclairage selon un cycle		Niveau de recharge
	2. Batterie entièrement chargée : éclairage3. Mode ligne sans chargeur : Capacité batterie

3. Installation & Utilisation

Guide d'installation du matériel

1. Votre nouvel onduleur peut être utilisé immédiatement après réception. Cependant, recharger la batterie pendant au moins 8 heures est recommandé pour garantir que la capacité de charge maximum de la batterie est atteinte. Une perte de charge peut se produire pendant le transport et le stockage. Pour recharger la batterie, laissez simplement l'unité branchée sur une prise électrique CA. L'unité se charge en position marche et arrêt.
2. Avec l'onduleur éteint et débranché, connectez l'ordinateur, le moniteur et les dispositifs de stockage de données à alimentation externe (lecteur Zip, lecteur Jazz, lecteur de bande), etc. sur les prises alimentées par la batterie. NE branchez PAS d'imprimante laser, de photocopieur, de radiateur, d'aspirateur, de déchiqueteuse ou d'autre appareil électrique imposant sur les prises alimentées par la batterie. Les exigences d'alimentation de ces appareils pourraient surcharger et endommager l'appareil.
3. Branchez l'onduleur sur une prise à 2 pôles et 3 fils reliée à la terre (prise murale). Assurez-vous que la prise murale est protégée par un fusible ou un disjoncteur et n'alimente pas un équipement avec une forte demande électrique (par exemple climatiseur d'air, réfrigérateur, photocopieur, etc.). Évitez d'utiliser des rallonges.
4. Appuyez sur le bouton d'alimentation pour allumer l'unité. L'indicateur lumineux de mise sous tension s'allume et l'unité émet un « bip ».
5. Si une surcharge est détectée, une alarme sonore retentit et l'unité émet un bip long. Pour la corriger, éteignez l'onduleur et débranchez au moins un équipement des prises alimentées par la batterie. Attendez 10 secondes. Assurez-vous que le disjoncteur/fusible est normal puis allumez l'onduleur.
6. Pour maintenir une charge de batterie optimale, laissez l'onduleur branché sur une prise électrique CA en permanence.
7. Pour ranger votre onduleur pendant une durée prolongée, couvrez-le et rangez-le avec la batterie complètement chargée. Rechargez la batterie tous les trois mois pour préserver la durée de vie de la batterie.

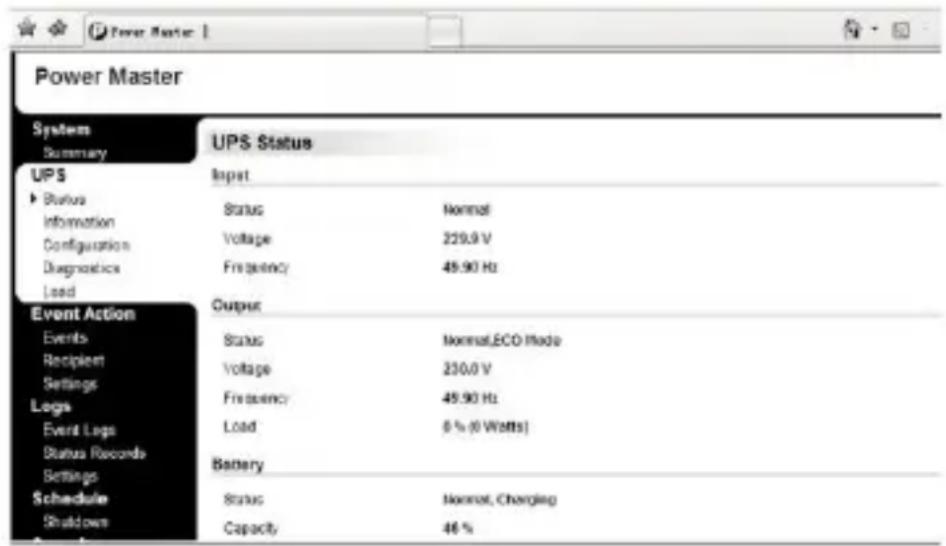

Installation du logiciel sur votre PC

Le logiciel de gestion Power Master propose une interface conviviale pour vos systèmes électriques. L'interface graphique est intuitive et affiche les informations essentielles de l'alimentation d'un coup d'œil. Veuillez suivre la procédure ci-dessous pour installer le logiciel.

Procédure d'installation :

1. Téléchargez Power Master depuis le site Web :

http://www.powermonitor.software/

1. Double cliquez sur le fichier et suivez les étapes d'installation. Lorsque votre ordinateur redémarre, le logiciel Power Master apparaît sous la forme d'une icône bleue située dans la zone de notification.

• Afin de prévenir tout risque d'incendie ou de choc électrique, installez dans un local intérieur avec température et humidité contrôlées, exempt de contaminants conducteurs.
• Risque de choc électrique, ne pas retirer le couvercle. Il n'y a pas de pièce réparable. Confiez tout besoin d'entretien à un dépanneur qualifié.
• Risque de choc électrique, des parties actives dangereuses à l'intérieur de cet onduleur peuvent être sous tension à partir de la batterie même lorsque l'entrée d'alimentation CA est débranchée.
• Risque de choc électrique, le circuit de la batterie n'est pas isolé de l'entrée CA, une tension dangereuse est susceptible d'exister entre les bornes de la batterie et la terre. Tester avant de toucher.

Remarque: Ce manuel contient d'importantes instructions de sécurité. Veuillez suivre attentivement toutes les instructions durant l'installation. Lisez ce manuel entièrement avant de déballer, installer ou faire fonctionner l'appareil.

Remarque: L'onduleur est conçu pour une utilisation uniquement avec des ordinateurs.

DÉ PANNAGE

Problème	Cause possible	Résolution
L'onduleur ne présente pas la durée de fonctionnement prévue	Les batteries ne sont pas complètement chargées.	Rechargez la batterie en laissant l'onduleur branché.
L'onduleur ne s'allume pas.	L'interrupteur marche/arrêt est conçu pour éviter les dommages en l'éteignant et en l'allumant rapidement.	Éteignez l'onduleur. Attendez 10 secondes puis allumez l'onduleur.
	L'unité n'est pas branchée à une prise électrique CA.	L'unité doit être branchée à une prise électrique 230 V CA 50/60 Hz.
Les prises ne fournissent pas d'alimentation aux équipements	Le disjoncteur est déclenché en raison d'une surcharge	Éteignez l'onduleur et débranchez au moins un équipement connecté. Débranchez le cordon d'alimentation de l'onduleur puis appuyez sur le bouton du disjoncteur.
	Les batteries sont déchargées	Laissez l'unité se recharger pendant au moins 4 heures.

Conceptronic UPS

1. Especificaciones

• CapacidadZEUS01E / ZEUS01ES / ZEUS01EP / ZEUS01ESP (650VA 360W)
  ZEUS02E / ZEUS02ES / ZEUS02EP / ZEUS02ESP (850VA 480W)
  ZEUS03E / ZEUS03EM / ZEUS03EP / ZEUS03EMP (1200VA 720W)
  ZEUS04E / ZEUS04EM / ZEUS04EP / ZEUS04EMP (2200VA 1320W)
