ZEUS01ESP - Alimentazione senza interruzioni CONCEPTRONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Alimentazione di energia non interrompibile (UPS)
Marca	Conceptronic
Modello	ZEUS01ESP
Capacità	650 VA / 360 W
Forma d'onda	Sinusoidale simulata
Tensione di ingresso	230 V CA, 50/60 Hz
Prese di uscita	Prese di backup su batteria e protette contro le sovratensioni
Protezione	Protezione contro sovraccarichi (interruttore), protezione contro sovratensioni
Comunicazione	Porta USB per connessione PC e software Power Master
Display	Indicatori LED: stato normale, scarica, batteria debole, sovratensione, guasto
Allarmi	Beep secondo lo stato; modalità muta disponibile (doppia pressione pulsante)
Autonomia tipica	Circa 10-15 minuti a pieno carico (stima)
Tempo di ricarica	8 ore per carica completa; 4 ore dopo scarica
Dimensioni (L x l x H)	280 x 100 x 140 mm (stima)
Peso	Circa 5 kg (stima)
Installazione	Collegare a presa a muro con messa a terra; non collegare stampante laser o apparecchio ad alto consumo
Software fornito	Power Master (download su powermonitor.software)
Manutenzione	Ricaricare la batteria ogni 3 mesi in magazzino; lasciare collegato permanentemente
Sicurezza	Non aprire; rischio di scossa elettrica; installazione al chiuso
Utilizzo previsto	Computer e periferiche

Domande frequenti - ZEUS01ESP CONCEPTRONIC

Qual è la capacità dello ZEUS01ESP?

Lo ZEUS01ESP ha una capacità di 650 VA / 360 W, adatto per un computer e le sue periferiche.

Come installare l'UPS?

Collegare l'UPS a una presa a muro con messa a terra. Collegare le apparecchiature alle prese di uscita. Premere il pulsante di accensione per 2 secondi per accenderlo.

Cosa fare se l'allarme acustico è fastidioso?

Premere rapidamente due volte il pulsante di accensione per disattivare l'allarme acustico. Si sentiranno due bip di conferma.

Qual è l'autonomia in caso di blackout?

L'autonomia dipende dal carico. A pieno carico (360 W), è di circa 10-15 minuti; con un carico inferiore, può essere più lunga.

Come ricaricare la batteria?

Lasciare l'UPS collegato a una presa di corrente. La batteria si ricarica in modalità accesa o spenta. Una carica completa richiede circa 8 ore.

Posso collegare una stampante laser all'UPS?

No, le stampanti laser e altri apparecchi ad alto consumo (condizionatore, aspirapolvere) possono sovraccaricare e danneggiare l'UPS.

Come utilizzare il software Power Master?

Scaricare Power Master da powermonitor.software, installarlo sul PC, quindi collegare l'UPS via USB. Il software mostra lo stato e consente la gestione.

Cosa significa il lampeggio degli indicatori?

Gli indicatori LED indicano lo stato: lampeggio lento (30 s) = scarica; rapido (2 s) = batteria debole; molto rapido (0,5 s) = sovratensione. Consultare la tabella degli allarmi nel manuale.

Come conservare l'UPS se non lo si utilizza?

Conservarlo in un luogo asciutto, coperto, con la batteria completamente carica. Ricaricare la batteria ogni 3 mesi per preservarne la durata.

L'UPS non si accende, cosa fare?

Assicurarsi che sia collegato a una presa di corrente. Spegnerlo, attendere 10 secondi, quindi riaccendere. Se il problema persiste, verificare l'interruttore.

MANUALE UTENTE ZEUS01ESP CONCEPTRONIC

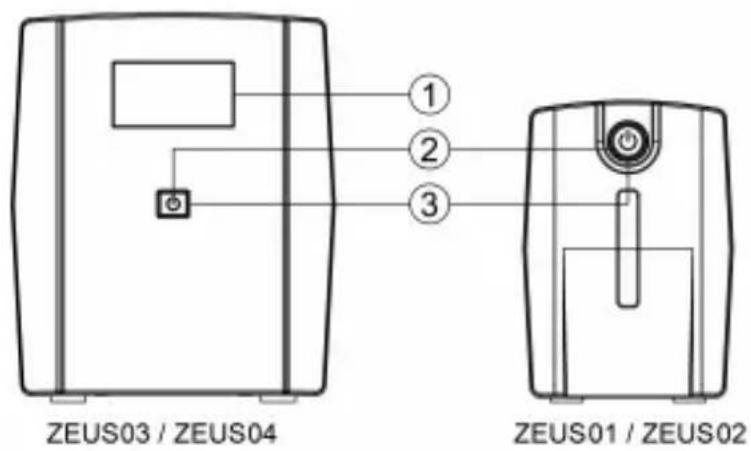

2. Descrizione del prodotto

ZEUS03 / ZEUS04 ① ② ③ ZEUS01 / ZEUS02

1. LCD Display
2. Interruttore di alimentazione

Premere l'interruttore per 2 secondi per accendere o spegnere l'UPS.

1. Indicatori LED

Il LED si illumina quando l'UPS è in funzione.

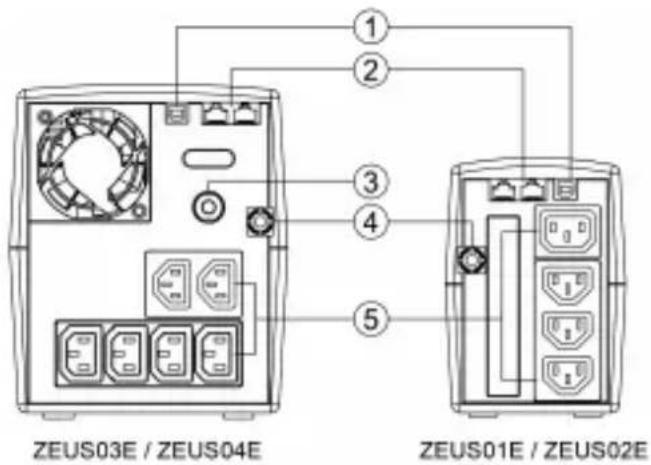

ZEUS03E / ZEUS04E ① ② ③ ④ ⑤ ZEUS01E / ZEUS02E

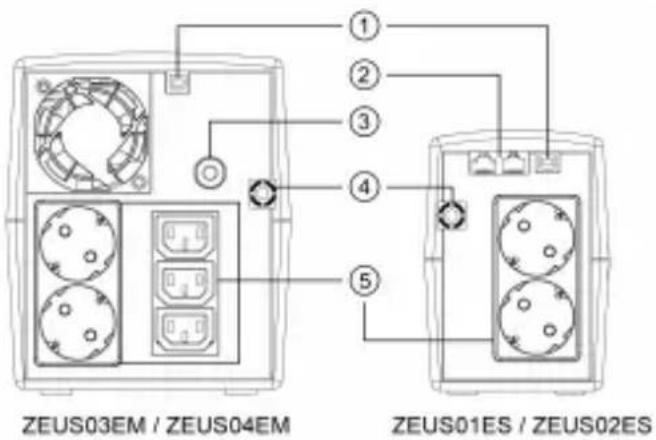

ZEUS03EM / ZEUS04EM ZEUS01ES / ZEUS02ES

1. Porta USB

Questa porta consente il collegamento e la comunicazione dalla porta USB del computer all'UPS.
2. Protezione Internet modem/LAN (ZEUS01E/01ES/02E/02ES/03E/04E)
Le porte di protezione della comunicazione proteggono qualsiasi modem standard, fax, linea telefonica o cavo di rete.
3. Interruttore automatico
L'interruttore automatico fornisce una protezione da sovraccarico ottimale.
4. Cavo di alimentazione in ingresso
5. Prese di backup batteria e di protezione da sovratensioni

ITALIANO

Fornisce backup batteria e protezione da sovratensioni. Garantiscono alimentazione all'apparecchiatura collegata per un periodo di tempo durante un'interruzione di corrente.

ZEUS01 / ZEUS02

Definizioni di allarme

	Stato LED	Allarme
Normale	Illuminazione LED	Off
Batteria scarica	Lampeggia una volta ogni 30 sec.	Emette un segnale ascustico ogni 30 sec.
Batteria quasi esaurita	Lampeggia una volta ogni 2 sec.	Emette un segnale ascustico ogni 2 sec.
Sovraccarico	Lampeggia una volta ogni 0,5 sec.	Emette un segnale ascustico ogni 0,5 sec.
Modalità di carica Off	LED spento	Off
Guasto	LED spento	Allarme continuo

Impostazione Mute: L'allarme acustico può essere spento o acceso premendo rapidamente due volte il tasto di accensione. L'impostazione predefinita è Allarme On. Si avvertono due brevi segnali acustici quando l'allarme è disattivato.

ZEUS03 / ZEUS04

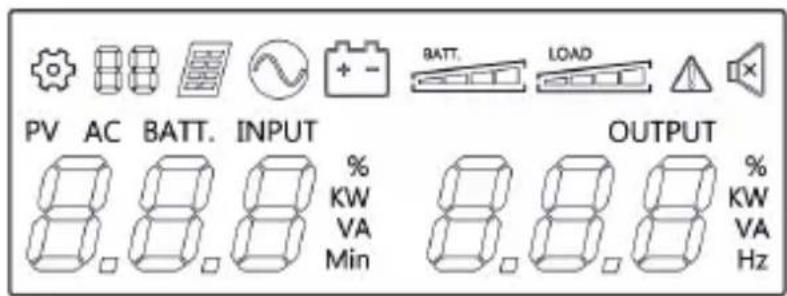

Definizioni per indicatori LCD illuminati

PV AC BATT. INPUT % KW VA Min BATT. LOAD OUTPUT % KW VA Hz

	Voce di impostazione		Modalità linea
	Modalità PV		Modalità batteria
	Guasto	[49X4]	Suono disattivato
	Modalità batteria: Capacità batteriaModalità linea:1. Batteria in carica: illuminazione ciclica2. Batteria completamente carica: illuminazione		Livello di carico
	3. Modalità linea senza caricatore:Capacità batteria

3. Installazione & Uso

Guida all'installazione dell'hardware

1. Il nuovo UPS può essere utilizzato subito dopo la ricezione. Tuttavia, è consigliabile ricaricare la batteria per almeno 8 ore per garantire la massima capacità di carica della batteria. Durante la spedizione e lo stoccaggio potrebbe verificarsi la perdita di carica. Per ricaricare la batteria, lasciare l'unità collegata a una presa CA. L'unità si carica nella posizione di accensione e spegnimento.
2. Con l'UPS spento e scollegato, collegare il computer, il monitor e tutti i dispositivi di archiviazione dati esterni (unità Zip, unità Jazz, unità Tape) ecc. nelle prese dotate di alimentazione a batteria. NON collegare una stampante laser, una fotocopiatrice, una stufa, un'aspirapolvere, un trituratore di carta o un altro grande dispositivo elettrico alle prese dotate di alimentazione a batteria. Il fabbisogno di alimentazione di questi dispositivi sovraccarica ed, eventualmente, danneggia l'unità.
3. Collegare l'UPS ad una presa a terra bipolare a 3 fili (presa di corrente). Assicurarsi che la presa di derivazione a parete sia protetta da un fusibile o da un interruttore automatico e che non fornisca all'impianto un'eccessiva quantità di elettricità (ad esempio, condizionatori d'aria, frigoriferi, fotocopiatrici, ecc.). Evitare di utilizzare prolunghe.
4. Premere l'interruttore di accensione per accendere l'unità. La spia di alimentazione si accende e l'unità emette un "segnale acustico".
5. Se si rileva un sovraccarico, viene emesso un allarme acustico e l'unità emette un segnale acustico lungo. Per correggere ciò, spegnere l'UPS e scollegare almeno un apparecchio dalle prese alimentate a batteria. Attendere 10 secondi. Assicurarsi che l'interruttore automatico/il fusibile funzionino normalmente, quindi accendere l'UPS.
6. Per mantenere la carica ottimale della batteria, lasciare sempre l'UPS collegato a una presa CA.
7. Per conservare l'UPS per un periodo prolungato, coprire e conservare con la batteria completamente carica. Ricaricare la batteria ogni tre mesi per garantire la durata della batteria.

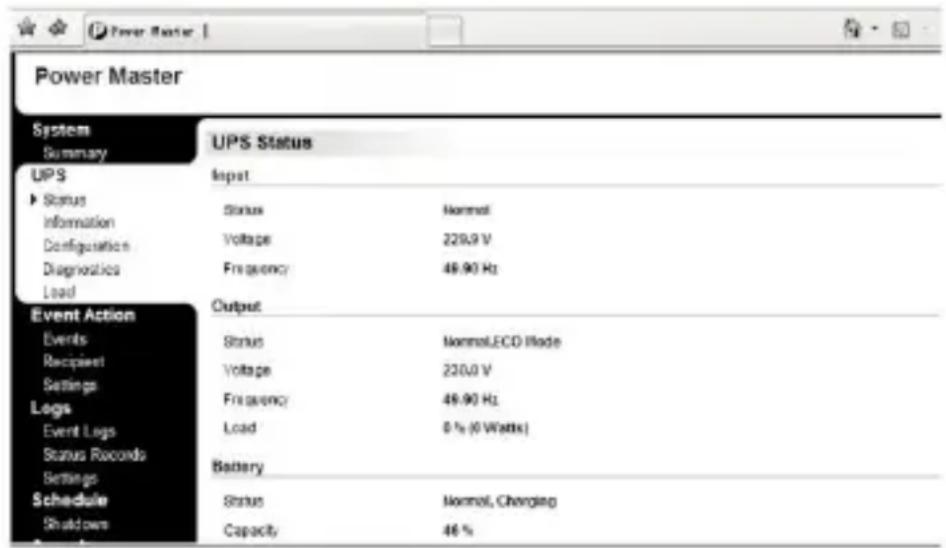

Installazione del software sul PC

Il software di gestione Power Master fornisce un'interfaccia intuitiva per i sistemi di alimentazione. L'interfaccia grafica è intuitica e visualizza immediatamente informazioni di alimentazione essenziali. Osservare la procedura di seguito per l'installazione del software.

Procedura di installazione:

1. Scaricare Power Master dal sito web: http://www.powermonitor.software/2. Fare doppio clic sul file e seguire le procedure di installazione. Al riavvio del computer, il software Power Master appare come icona blu nella barra delle applicazioni.

• Per prevenire il rischio di incendi o scosse elettriche, installare in un'area interna a temperatura e umidità controllate, privo di contaminanti conduttivi.
• Rischio di scosse elettriche, non rimuovere il coperchio. Non vi sono parti riparabili dall'utente. Per la manutenzione rivolgersi a personale qualificato.
• Rischio di scosse elettriche, pericolose parti sotto tensione all'interno dell'UPS possono essere alimentate dall'alimentazione della batteria anche quando l'alimentazione CA di ingresso è scollegata.
• Rischio di scosse elettriche, il circuito della batteria non è isolato dall'ingresso CA. Potrebbe essere presente tensione pericolosa tra i morsetti della batteria e la terra. Testare prima di toccare.

Nota: Questo manuale contiene importanti istruzioni per la sicurezza. Osservare attentamente le istruzioni durante l'installazione. Leggere attentamente questo manuale prima di disimballare, installare o utilizzare.

Nota: L'UPS è stato progettato per l'uso esclusivo con carichi di computer.

Risoluzione dei problemi

Sintomo	Possibile causa	Rimedio
L'UPS non effettua il tempo di attività previsto	Le batterie non sono completamente cariche.	Ricaricare la batteria lasciando collegato l'UPS.
L'UPS non si accende	L'interruttore di accensione/spegnimento consente di evitare danni, spegnendolo o accendendolo rapidamente.	Spegnere l'UPS. Attendere 10 secondi, quindi accendere l'UPS.
	L'unità non è collegata ad una presa CA.	L'unità deve essere collegata ad una presa 230 V CA 50/60 Hz.
Le prese non forniscono alimentazione all'apparecchio	L'interruttore automatico si attiva a seguito di sovraccarico	Spegnere l'UPS e scollegare almeno un apparecchio collegato. Scollegare il cavo di alimentazione dell'UPS, quindi premere la manopola dell'interruttore automatico.
	Le batterie sono scariche	Caricare l'unità per almeno 4 ore.

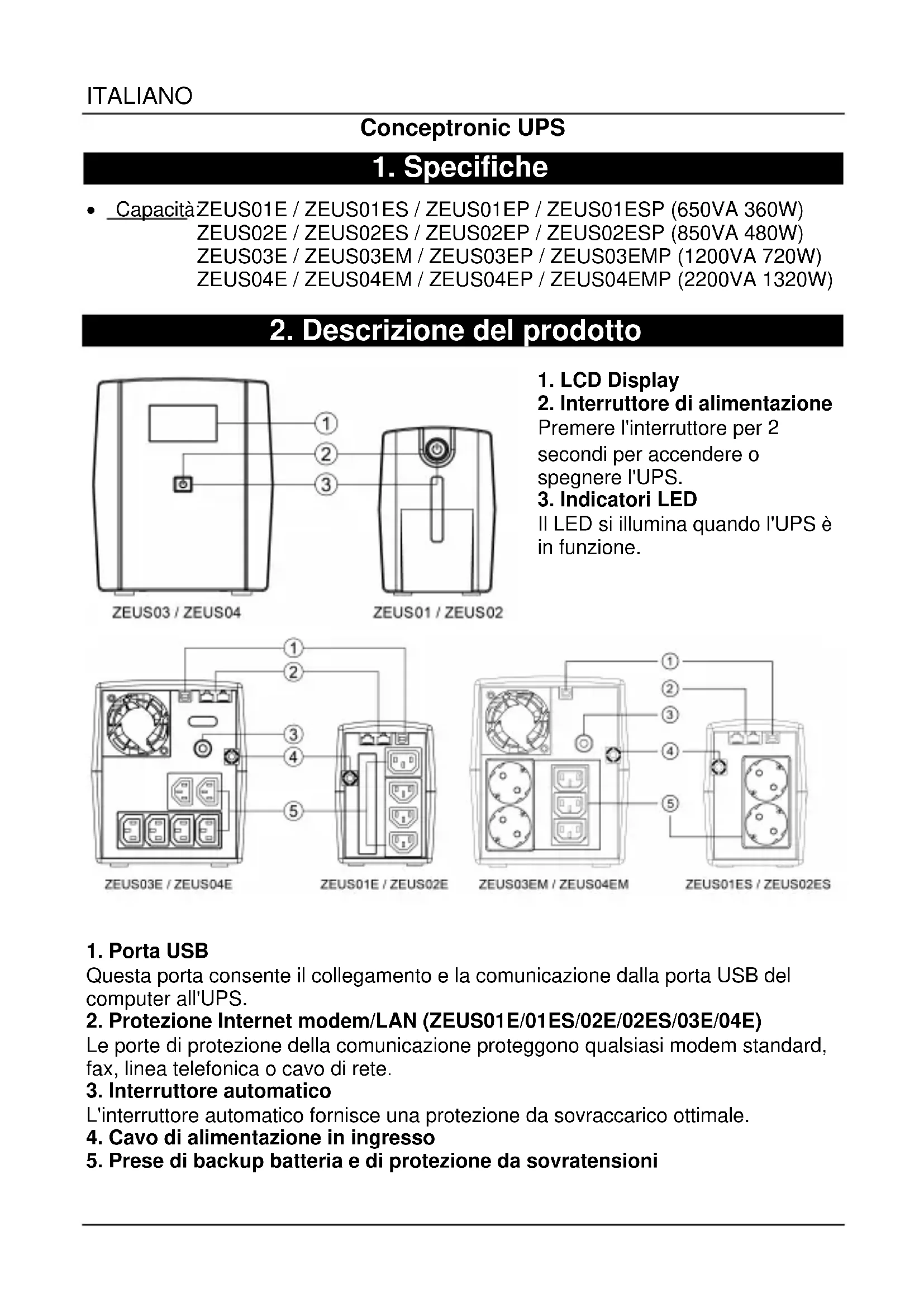

Conceptronic UPS

1. Especificações

- Capacidade: ZEUS01E / ZEUS01ES / ZEUS01EP / ZEUS01ESP (650VA 360W) ZEUS02E / ZEUS02ES / ZEUS02EP / ZEUS02ESP (850VA 480W) ZEUS03E / ZEUS03EM / ZEUS03EP / ZEUS03EMP (1200VA 720W) ZEUS04E / ZEUS04EM / ZEUS04EP / ZEUS04EMP (2200VA 1320W)
