INSTRUKCJA OBSŁUGI HydroBoost 10000 Liberty CECOTEC

1. Części i komponenty 79

3. Montaż produktu 80

4. Funkcjonowanie 81

5. Czyszczenie i konserwacja 84

6. Rozwiązywanie problemów 84

7. Specykacja techniczna 86

8. Recykling sprzętu AGD 86

9. Gwarancja i SAT 87

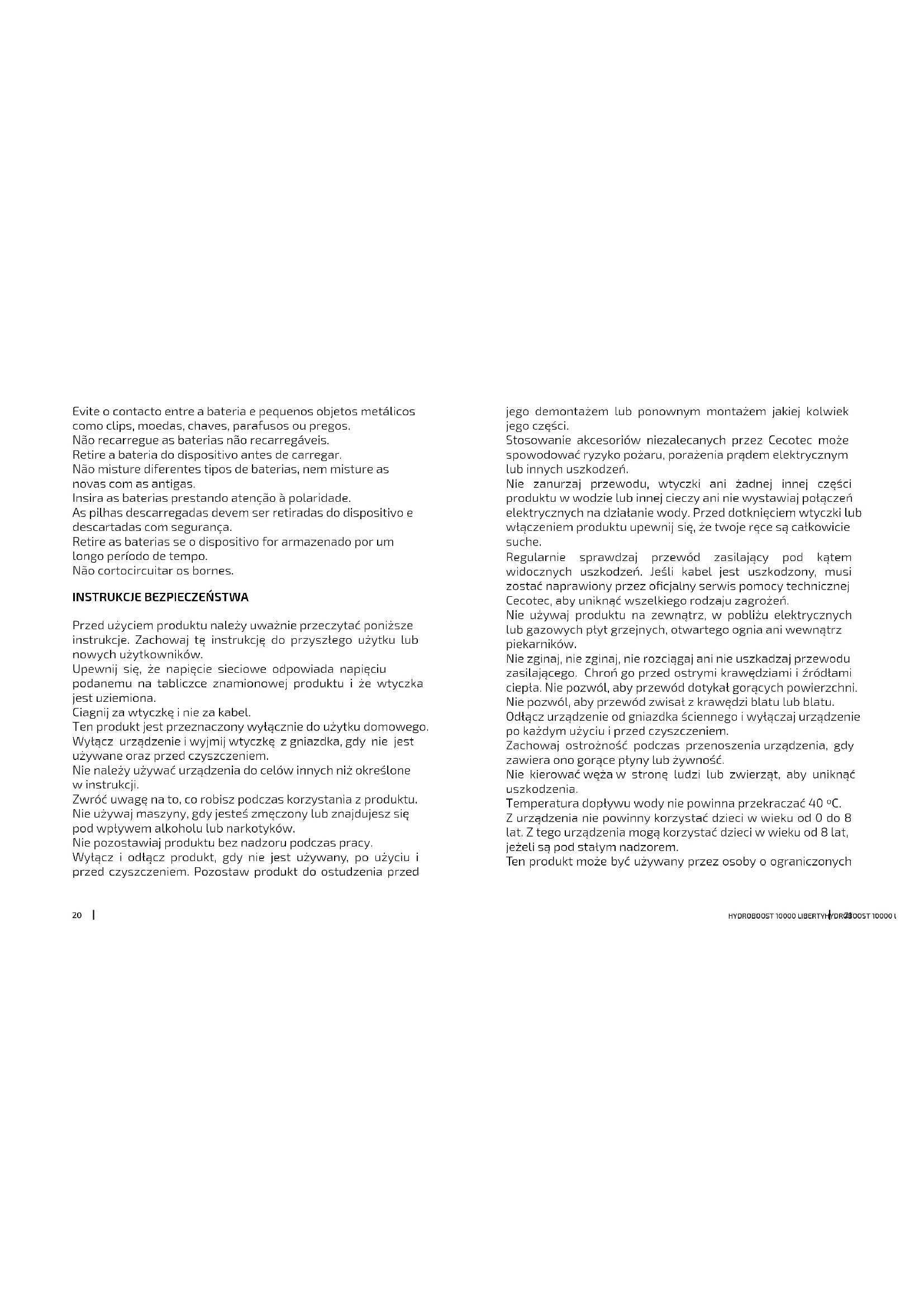

Przed użyciem produktu należy uważnie przeczytać poniższe instrukcje. Zachowaj tę instrukcję do przyszłego użytku lub nowych użytkowników. Upewnij się, że napięcie sieciowe odpowiada napięciu podanemu na tabliczce znamionowej produktu i że wtyczka jest uziemiona. Ciagnij za wtyczkę i nie za kabel. Ten produkt jest przeznaczony wyłącznie do użytku domowego. Wyłącz urządzenie i wyjmij wtyczkę z gniazdka, gdy nie jest używane oraz przed czyszczeniem. Nie należy używać urządzenia do celów innych niż określone w instrukcji. Zwróć uwagę na to, co robisz podczas korzystania z produktu. Nie używaj maszyny, gdy jesteś zmęczony lub znajdujesz się pod wpływem alkoholu lub narkotyków. Nie pozostawiaj produktu bez nadzoru podczas pracy. Wyłącz i odłącz produkt, gdy nie jest używany, po użyciu i przed czyszczeniem. Pozostaw produkt do ostudzenia przed jego demontażem lub ponownym montażem jakiej kolwiek jego części. Stosowanie akcesoriów niezalecanych przez Cecotec może spowodować ryzyko pożaru, porażenia prądem elektrycznym lub innych uszkodzeń. Nie zanurzaj przewodu, wtyczki ani żadnej innej części produktu w wodzie lub innej cieczy ani nie wystawiaj połączeń elektrycznych na działanie wody. Przed dotknięciem wtyczki lub włączeniem produktu upewnij się, że twoje ręce są całkowicie suche. Regularnie sprawdzaj przewód zasilający pod kątem widocznych uszkodzeń. Jeśli kabel jest uszkodzony, musi zostać naprawiony przez ocjalny serwis pomocy technicznej Cecotec, aby uniknąć wszelkiego rodzaju zagrożeń. Nie używaj produktu na zewnątrz, w pobliżu elektrycznych lub gazowych płyt grzejnych, otwartego ognia ani wewnątrz piekarników. Nie zginaj, nie zginaj, nie rozciągaj ani nie uszkadzaj przewodu zasilającego. Chroń go przed ostrymi krawędziami i źródłami ciepła. Nie pozwól, aby przewód dotykał gorących powierzchni. Nie pozwól, aby przewód zwisał z krawędzi blatu lub blatu. Odłącz urządzenie od gniazdka ściennego i wyłączaj urządzenie po każdym użyciu i przed czyszczeniem. Zachowaj ostrożność podczas przenoszenia urządzenia, gdy zawiera ono gorące płyny lub żywność. Nie kierować węża w stronę ludzi lub zwierząt, aby uniknąć uszkodzenia. Temperatura dopływu wody nie powinna przekraczać 40 ºC. Z urządzenia nie powinny korzystać dzieci w wieku od 0 do 8 lat. Z tego urządzenia mogą korzystać dzieci w wieku od 8 lat, jeżeli są pod stałym nadzorem. Ten produkt może być używany przez osoby o ograniczonych2322

HYDROBOOST 10000 LIBERTYHYDROBOOST 10000 LIBERTY

zdolnościach zycznych, sensorycznych lub umysłowych lub bez doświadczenia i wiedzy, jeśli są one nadzorowane lub otrzymały instrukcje dotyczące bezpiecznego korzystania z urządzenia i rozumieją związane z tym ryzyko. Nie pozwalaj dzieciom bawić się urządzeniem. Nadzoruj dzieci, aby upewnić się, że nie bawią się produktem. Konieczny jest ścisły nadzór, jeśli produkt jest używany przez dzieci lub w ich pobliżu. Nie pozostawiaj urządzenia bez nadzoru, gdy jest podłączone do gniazdka elektrycznego. Urządzenie należy przechowywać poza zasięgiem dzieci, gdy jest podłączone i gdy ostygnie. Instrukcje dotyczące baterii Urządzenie zawiera baterię litowo-jonową, nie podpalaj jej ani nie wystawiaj na działanie wysokich temperatur, ponieważ może eksplodować. Zarówno akumulator, jak i akumulatory mogą wyciec w ekstremalnych warunkach. Jeśli akumulator wycieknie, nie dotykaj płynu. Jeśli ciecz wejdzie w kontakt ze skórą, natychmiast przemyj ją mydłem i wodą. Jeśli płyn dostanie się do oczu, należy je natychmiast przepłukać dużą ilością czystej wody przez co najmniej 10 minut i zasięgnąć porady lekarza. Załóż rękawice, aby móc dotknąć akumulatora i natychmiast go zutylizować zgodnie z lokalnymi przepisami. Unikaj kontaktu baterii z małymi metalowymi przedmiotami, takimi jak klipsy, monety, klucze, gwoździe lub śruby. Nie ładuj baterii jednorazowego użytku. Przed ładowaniem wyjmij baterię z urządzenia. Nie mieszaj różnych typów baterii ani nie łącz nowych ze starymi. Włóż baterie zwracając uwagę na biegunowość. Rozładowane baterie należy wyjąć z urządzenia i bezpiecznie zutylizować. Wyjmij baterie, jeśli urządzenie ma być przechowywane przez dłuższy czas. Nie zwierać zacisków.

4. Przycisk otwierania baterii

7. Nasadka wielo-kątowa

Wyjmij produkt z pudełka. Usuń wszystkie elementy opakowania. Upewnij się, że wszystkie części i akcesoria są dołączone i sprawdź, czy nie ma widocznych uszkodzeń. W przypadku uszkodzenia skontaktuj się z ocjalną obsługą techniczną Cecotec. Osusz urządzenie, gdy używasz go po raz pierwszy. Jak ładować baterię Nie używaj innej ładowarki niż ta dostarczona przez Cecotec. Nie dopuść do kontaktu metalowych przedmiotów z baterią, niskie ryzyko zwarcia. Akumulator nie jest w pełni naładowany. Naładuj go przed pierwszym użyciem, a także jeśli nie był używany przez długi czas. Naciśnij zielony przycisk na baterii, aby wyświetlić pozostały poziom naładowania baterii. Aby naładować baterię, podłącz ładowarkę do gniazdka elektrycznego. Czerwone światło wskaże, że akumulator jest prawidłowo podłączony i ładuje się. Gdy bateria zostanie w pełni naładowana, zapali się zielona lampka. Odłącz akumulator. Migające czerwone światło na akumulatorze wskazuje, że wystąpił błąd. W takim przypadku wyjmij baterię i włóż ją ponownie. Jeśli bateria jest w pełni naładowana, a lampka nadal miga, bateria może być uszkodzona.HYDROBOOST 10000 LIBERTYHYDROBOOST 10000 LIBERTY

Wskaźnik stanu baterii Opis Czerwone światło pozostaje stałe Ładowanie Zielone światło pozostaje stałe Ładowanie zakończone Migające czerwone światło: Błąd w baterii

Krok Rysunek Jak wyjąć baterię Rys. 2 Naładować baterię. Więcej informacji znajdziesz w instrukcjach ładowania. Rys. 3 Wskaźnik baterii Rys.4 Instalacja baterii. Rys. 5 Instalacja Instalacja nakładki wielo-funkcyjnej Ostrzeżenie: Po zainstalowaniu dyszy potrząśnij nią ostrożnie, aby sprawdzić, czy jest prawidłowo zainstalowana. Rys. 6 Rys. 7 Podłączanie węża doprowadzającego wodę Ostrzeżenie: Po zainstalowaniu węża ostrożnie nim potrząśnij, aby sprawdzić, czy jest prawidłowo zainstalowany. Rys. 8 Rys. 9 Funkcjonowanie Wybierz tryb pracy. Urządzenie może pracować w dwóch trybach: Wysokociśnieniowe, używane do usuwania najtrudniejszych zabrudzeń; i tryb oszczędzania baterii (ECO), ułatwiający czyszczenie brudu. Rys. 10 Funkcjonowanie Za każdym razem, gdy urządzenie jest używane, należy usunąć całe powietrze do węża. Trzymaj urządzenie na wysokości bioder (<1,5 m) i wybierz tryb wysokiego ciśnienia. Wąż wchłonie wodę i wyrzuci ją poprzez jej wyrzut. Ten proces trwa około 15 sekund. Rys. 11 Wybierz efekt rozpylonej wody. Efekt rozprysku wody (dysza wielofunkcyjna) należy dobrać z uwzględnieniem warunków pracy. Tryby 0º, 15º i 40º umożliwiają czyszczenie i nawadnianie. Nie używaj mętnej, błotnistej lub powodującej korozję wody. Ostrzeżenia Rys. 12 Rys. 13 Inne Urządzenie umożliwia montaż innych akcesoriów. Zamontuj butelkę na detergent, aby usunąć najtrudniejsze zabrudzenia dzięki rozpylonej wodzie. Wyreguluj przepływ detergentu w sprayu za pomocą przełącznika. Używać wyłącznie detergentów przeznaczonych do myjek ciśnieniowych. Wodę i detergent należy stosować w następujących proporcjach: 5,4% detergentu, około 94,6% wody (1:19). Przetestuj detergent w niepozornym miejscu przed użyciem produktu. Odkręć nakrętkę z butelki z detergentem i napełnij ją wraz z wodą. Załóż z powrotem pokrywkę. Wyjmij lancę z pistoletu. Zainstaluj butelkę z detergentem w pistolecie Pozostaw środek na powierzchni przez kilka minut. W międzyczasie szczoteczką delikatnie przetrzyj specjalnie poplamione miejsca. Nie pozwól, aby detergenty wyschły na powierzchni. Wyjmij butelkę z detergentem z pistoletu i zastąp ją lancą. Możesz również usunąć ją z końcówki urządzenia. Spłucz detergent z powierzchni. Uwaga: Po każdym użyciu opłucz butelkę z detergentem czystą wodą. Płukanie końcowe Rozpocznij końcowe płukanie od dołu do góry. Upewnij się, że powierzchnia jest dokładnie wypłukana, a cały brud został usunięty. Rys. 14 Rys. 15 Zainstaluj długą dyszę (lancę), aby usunąć brud ze ścian i podłóg. Obróć końcówkę, aby wyregulować kąt natrysku. Rys. 16 Rys. 17 Czyszczenie złącza wejściowego Rys. 18 Czyszczenie ltra wlotowego. Rys. 19

Regulacja ciśnienia wody Kąt strumienia wody można regulować za pomocą dyszy rozpylającej, obracając końcówkę. Spowoduje to zmianę strumienia od około 0º (wąski strumień o dużym uderzeniu) do 60º (szeroki strumień do rozpylania). Rys. 20HYDROBOOST 10000 LIBERTYHYDROBOOST 10000 LIBERTY

To urządzenie ma 3 tryby: Tryb skoncentrowany Kąt strumienia wody można regulować za pomocą dyszy natryskowej. Obracaj dyszę, aby wybrać bezpośredni strumień, który ma duży wpływ na czyszczoną powierzchnię i zapewnia dokładne czyszczenie skoncentrowanych obszarów. Tego strumienia należy używać ostrożnie, ponieważ może on uszkodzić powierzchnie. Ostrzeżenie: należy zachować szczególną ostrożność podczas czyszczenia powierzchni, które mogą ulec uszkodzeniu, takich jak nadwozie lub opony pojazdów, powierzchnie lakierowane, drewno, farba itp. Rys. 21 Tryb spray Obróć końcówkę natryskową, aby wybrać strumień wachlarzowy do pokrycia dużych powierzchni. Strumień wody rozprowadzany jest w formie laminarnej na szerokiej powierzchni. Czyszczenie zapewniające doskonałe rezultaty bez ryzyka uszkodzenia powierzchni. Szeroki strumień natrysku może szybciej wyczyścić większe obszary. Rys. 22 Funkcjonowanie produktu Uwaga: Silnik tej myjki ciśnieniowej nie działa w sposób ciągły. Działa tylko po naciśnięciu spustu. Po zakończeniu wstępnych procedur opisanych w tej instrukcji, naciśnij przycisk systemu blokady, jednocześnie naciskając spust, zwolnij przycisk systemu blokady. Myjka wysokociśnieniowa będzie działać tak długo, jak długo będziesz przytrzymywać spust. Czyszczenie dyszy Zatkana lub częściowo zatkana dysza może znacznie zmniejszyć wyciek wody i powodować przerywany wypływ strumienia. Aby wyczyścić dyszę: Wyłącz i odłącz urządzenie. Odłącz dopływ wody. Naciśnij spust 2 lub 3 razy, aby zwolnić ciśnienie uwięzione w wężu. Wyjmij lancę z pistoletu. Ustaw dyszę w trybie skoncentrowanym. Do czyszczenia dyszy użyj dowolnego spiczastego przedmiotu, na przykład włóż wystający zacisk do otworu w dyszy. Włożyć element do otworu w dyszy i przesuwać nim do przodu i do tyłu, aż do usunięcia brudu. Rys. 23 Napełnij otwór dyszy do wewnątrz wodą, aby usunąć wszelkie zanieczyszczenia. W tym celu skieruj zapalony wąż ogrodowy na dyszę na 30-60 sekund. Kąt węża wysokociśnieniowego względem czyszczonej powierzchni Spryskując wodę po danej pwierzchni, strumień osiąga swoją maksymalną moc jeśli robi się to z naprzeciwka. W każdym razie tego typu uderzenie ma tendencję do osadzania cząstek brudu w powierzchni, tworząc efekt czyszczenia w przeciwieństwie do tego, czego chcemy. Dlatego optymalny kąt natryskiwania wody na powierzchnię wynosi 45º. Rozpylanie wody pod tym kątem poprawia siłę uderzenia i pozwala łączyć ją z bardziej efektywnym usuwaniem brudu. Odległość od czyszczonej powierzchni Wpływ i siła wody wzrasta, gdy końcówka natryskowa zbliża się do powierzchni. Jak uniknąć uszkodzenia powierzchni Powierzchnia jest uszkodzona, gdy siła działania wody jest większa niż twardość powierzchni. Siła uderzenia będzie się zmieniać w zależności od wyżej wymienionych ustawień. Nigdy nie stosować bezpośredniego strumienia na powierzchniach podatnych na uszkodzenia. Unikaj spryskiwania okien bezpośrednim strumieniem, ponieważ mogą one pęknąć. Wykonaj następujące kroki, aby uniknąć uszkodzenia powierzchni: Przed naciśnięciem spustu ustawić końcówkę natryskową w pozycji strumienia wachlarzowego. Postępuj zgodnie z podanymi wcześniej instrukcjami dotyczącymi odległości i kąta. Zmieniaj kąt strumienia, rodzaj strumienia i odległość od czyszczonej powierzchni, aż do uzyskania skutecznego czyszczenia bez uszkadzania powierzchni. Proces czyszczenia Przygotowanie powierzchni Wyczyść obszar mebli i sprawdź, czy okna i drzwi są szczelnie zamknięte. Upewnij się również, że rośliny i drzewa w pobliżu czyszczonego obszaru są chronione szmatką. Płukanie wstępne wysokim ciśnieniem Spryskać czyszczoną powierzchnię wodą, aby usunąć wszelkie zabrudzenia, które mogły się nagromadzić na powierzchni. Przed naciśnięciem spustu ustaw końcówkę natryskową w pozycji trybu natryskiwania i stopniowo kieruj ją do żądanego położenia strumienia. W ten sposób unikniesz stosowania nadmiernie bezpośredniego strumienia na delikatniejsze powierzchnie. Płukanie końcowe Rozpocznij końcowe płukanie od dołu do góry. Upewnij się, że powierzchnia jest dokładnie wypłukana, a cały brud został usunięty. Wyłaczenie Puść spust. Odłącz dopływ wody. Ostrzeżenia: Nie wyłączaj dopływu wody, dopóki nie wyłączysz silnika, może to spowodowaćHYDROBOOST 10000 LIBERTYHYDROBOOST 10000 LIBERTY

poważne uszkodzenia Może to spowodować poważne uszkodzenia. Wskazówki dotyczące przedłużenia żywotności produktu Nie używaj produktu bez wody. Nie używaj produktu z gorącą wodą. Przed regulacją ciśnienia w końcówce natryskowej (od wysokiego do niskiego lub od niskiego do wysokiego) zwolnić spust. Filter przeciw niwczystośći Ten model zawiera przezroczyste złącze z ltrem zapobiegającym osadzaniu się kamienia, do którego można podłączyć wąż, aby zapobiec osadzaniu się kamienia.

5. CZYSZCZENIE I KONSERWACJA

Przed czyszczeniem odłącz urządzenie od gniazdka ściennego i pozwól mu ostygnąć. Do czyszczenia powierzchni produktu używaj miękkiej, wilgotnej szmatki. Nigdy nie zanurzaj urządzenia w wodzie ani innych płynach. Nie używaj gąbek, detergentów w proszku ani żrących środków czyszczących do czyszczenia prodkutu. Konserwacja ltra wody Zdejmij przezroczystą pokrywę ltra. Oczyść ltr z brudu i umyj elementy wodą. Umieść przezroczystą przykrywkę z powrotem na miejscu. Czyszczenie i konserwacja Przed przechowywaniem odłączyć wlot wody i wąż. Spuść całą wodę z urządzenia i węża. Wyjmij baterię i przechowuj ją w bezpiecznym, suchym miejscu, jeśli nie będziesz używać robota przez dłuższy czas.

6. ROZWIĄZYWANIE PROBLEMÓW

Problem Powód Rozwiązanie Wskaźnik ECO miga Niski poziom baterii. Naładować baterię. Urządzenie się nie włącza Niski poziom baterii. Naładować baterię. Urządzenie nagle wyłącza się Za wysoka temperatura, zadziałało zabezpieczenie przed przegrzaniem. Włącz urządzenie ponownie, gdy temperatura spadnie. Mało wody. Zablokowanie ltratu, które powoduje niewielkie przedostawanie się wody. Wyczyść ltr i dopływ wody. Wąż jest zagięty. Wymień lub wyprostuj wąż. Woda zawiera zanieczyszczenia. Zmień wodę. Urządzenie nie chłonie wody. Straty na wlocie wody. Dokręcić uszczelkę wlotu wody. Złe połączenie między wlotem wody a złączem. Zmontuj je poprawnie. Filtr dopływu wody nie jest prawidłowo zainstalowany. Zamontuj go prawidłowo. Urządzenie wchłania wodę dłużej. Urządzenie jest w trybie oszczędzania energii. Dezaktywuj tryb ECO, aby urządzenie działało normalnie. Wielofunkcyjna dysza przecieka. Nie jest prawidłowo zmontowany. Włóż wielofunkcyjny ustnik do urządzenia i obróć go. Wielofunkcyjna dysza przecieka. Wielofunkcyjna nakładka nie jest poprawnie zamontowana Obróć dyszę, aż zatrzaśnie się w oznaczeniu. Dlaczego nie mogę naładować baterii? Upewnij się, że ładowarka i bateria są kompatybilne. Bateria może się połączyć z ładowarką tylko w jednym kierunku. Obróć akumulator, aż będzie można go podłączyć do ładowarki. Podczas ładowania urządzenia kontrolka będzie świecić na czerwono.HYDROBOOST 10000 LIBERTYHYDROBOOST 10000 LIBERTY

Dlaczego zmienia się czas ładowania baterii? Na czas ładowania wpływają różne czynniki, ale nie oznacza to, że urządzenie jest wadliwe. Jeśli bateria jest częściowo rozładowana, pełne naładowanie zajmie mniej czasu. Jeśli temperatura akumulatora i temperatura otoczenia są niskie, ładowanie akumulatora będzie trwało krócej. Jeśli bateria jest zbyt gorąca, system ochrony przed przegrzaniem automatycznie odłączy urządzenie. W takim przypadku należy odłączyć urządzenie od sieci i akumulatora ładowarki i ładować go mniej gorącym.

7. SPECYFIKACJA TECHNICZNA

Referencje produktu: 05406 Produkt: HydroBoost 10000 Liberty Bateria 20 V DC, 2500 mAh, 40 Wh Ładowarka (wejście): 100-240 V AC, 50/60 Hz, Max 1.2 A Ładowarka (wyjście): 20 V DC, 1000 mA Ciśnienie regulowane: 2.4 Mpa (24 bar) Max. Max. Przepływ: 3 l/min (180 l/godzinę) IP X5

8. RECYKLING SPRZĘTU AGD

Śmieci X - 09 Europejska dyrektywa 2012/19 / UE w sprawie odpadów z urządzeń elektrycznych i elektronicznych (WEEE) stanowi, że urządzenia gospodarstwa domowego nie powinny być poddawane recyklingowi wraz z resztą odpadów komunalnych. Urządzenia te należy utylizować osobno, aby zoptymalizować odzysk i recykling materiałów, a tym samym zmniejszyć ich wpływ na zdrowie ludzi i środowisko. Przekreślony symbol pojemnika przypomina o obowiązku prawidłowej utylizacji tego produktu. Jeżeli dany produkt ma baterię autonomiczną pod względem elektrycznym, należy go wyjąć przed utylizacją i osobno traktować jako odpad innej kategorii. Aby uzyskać szczegółowe informacje na temat najbardziej odpowiedniego sposobu utylizacji sprzętu gospodarstwa domowego i / lub odpowiednich baterii, konsument powinien skontaktować się z lokalnymi władzami.

Produkt jest objęty gwarancją przez 2 lata od daty zakupu, o ile faktura zakupu jest przechowywana i wysyłana, produkt jest w idealnym stanie zycznym i jest używany zgodnie z instrukcją. Gwarancja nie obejmuje: Jeżeli produkt był używany ponad swoje możliwości lub użyteczność, był nadużywany, bity, narażony na wilgoć, zanurzony w jakiejkolwiek cieczy lub żrącej substancji, a także wszelkie inne winy przypisywane konsumentowi. Jeśli produkt został zdemontowany, zmodykowany lub naprawiony przez osoby nieupoważnione przez ocjalny SAT rmy Cecotec. Jeżeli występowanie zostało spowodowane normalnym zużyciem części w wyniku użytkowania. Serwis gwarancyjny obejmuje wszystkie wady produkcyjne przez 2 lata, zgodnie z obowiązującymi przepisami, z wyjątkiem części eksploatacyjnych. W przypadku niewłaściwego użycia przez użytkownika serwis gwarancyjny nie będzie odpowiedzialny za naprawę. W przypadku wykrycia incydentu z produktem lub w razie jakichkolwiek pytań prosimy o kontakt z ocjalną pomocą techniczną Cecotec pod numerem telefonu [phone] 28.89
