INSTRUKCJA OBSŁUGI WD 914 NB HOTPOINT

PODŁĄCZENIE ELEKTRYCZNE 66

CZYSZCZENIE I KONSERWACJA 68

PORADNIK ROZWIĄZYWANIA PROBLEMÓW 69

SERWIS TECHNICZNY 69

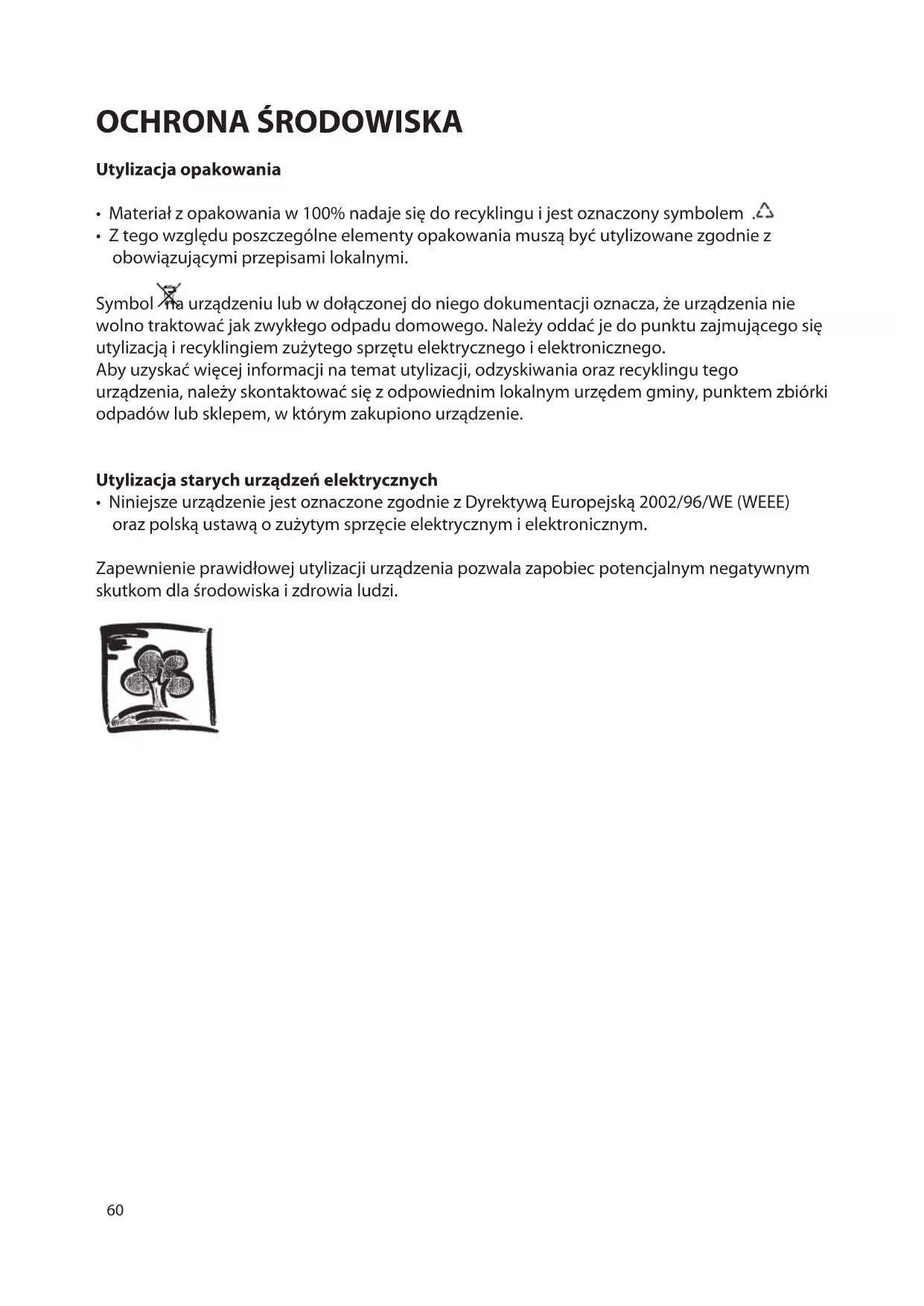

OCHRONA ŚRODOWISKA

Utylizacja opakowania

• Materiał z opakowania w 100% nadaje się do recyklingu i jest oznaczony symbolem.
• Z tego względu poszczególne elementy opakowania muszą być utylizowane zgodnie z obowiązującymi przepisami lokalnymi.

Symbol na urządzeniu lub w dołączonej do niego dokumentacji oznacza, że urządzenia nie wolno traktować jak zwykłego odpadu domowego. Należy oddać je do punktu zajmującego się utylizacją i recyklingiem zużytego sprzętu elektrycznego i elektronicznego.

Aby uzyskać więcej informacji na temat utylizacji, odzyskiwania oraz recyklingu tego urządzenia, należy skontaktować się z odpowiednim lokalnym urzędem gminy, punktem zbiórki odpadów lub sklepem, w którym zakupiono urządzenie.

Utylizacja starych urządzeń elektrycznych

- Niniejsze urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE (WEEE) oraz polską ustawą o zużytym sprzęcie elektrycznym i elektronicznym.

Zapewnienie prawidłowej utylizacji urządzenia pozwala zapobiec potencjalnym negatywnym skutkom dla środowiska i zdrowia ludzi.

Niniejsza instrukcja zawiera ważne informacje dotyczące bezpieczeństwa, z którymi należy się zapoznać i których należy ściśle przestrzegać.

Ten symbol oznacza niebezpieczeństwo

i informuje o zagrożeniu dla użytkownika i osób postronnych.

Wszystkie komunikaty bezpieczeństwa będą poprzedzone tym symbolem oraz słowami:

NIEBEZPIECZEŃSTWO

Oznacza niebezpieczną sytuację, której ewentualne zaistnienie prowadzi do poważnych obrażeń.

OSTRZEŻENIE

Oznacza niebezpieczną sytuację, której ewentualne zaistnienie mogłoby prowadzić do poważnych obrażeń.

Wszystkie komunikaty bezpieczeństwa informują o zagrożeniu, sposobie ograniczenia ryzyka obrażeń, a także następstwach nieprzestrzegania instrukcji.

Urządzenie należy odłączyć od zasilania elektrycznego przed przystąpieniem do każdej czynności instalacyjnej.

- Instalacja i konserwacja muszą być prowadzone przez technika specjalistę zgodnie z instrukcjami producenta i obowiązującymi lokalnie przepisami bezpieczeństwa. Nie naprawiać i nie wymieniać żadnej części urządzenia, jeśli nie jest to wyraźnie zalecane w instrukcji obsługi.

- Szuflada podgrzewająca nie jest przeznaczona do użytku przez dzieci ani osoby niepełnosprawne bez nadzoru.

• Dopilnować, by dzieci nie bawiły się urządzeniem, ponieważ mogłyby przypadkowo nacisnąć przycisk ON, uruchamiając w ten sposób szufladę podgrzewającą naczynia: niebezpieczeństwo oparzenia.
• Dostępne części szuflady podgrzewającej mogą się silnie nagrzewać w trakcie użytkowania, dlatego nie należy pozwalać dzieciom na zbliżanie się do urządzenia.
• Nie wolno czyścić szkła przy użyciu materiałów ani substancji ściernych.
• Szuflada podgrzewająca jest przeznaczona wyłącznie do użytku domowego w celu podgrzewania naczyń. Inne jej zastosowania są zabronione. Producent nie ponosi odpowiedzialności za używanie szuflady do celów innych niż określone w instrukcji ani za niewłaściwe ustawienie elementów sterowania.
• Wszelkie naprawy i czynności konserwacyjne muszą być prowadzone wyłącznie przez wykwalifikowanego technika.
• Należy sprawdzić, czy urządzenie jest prawidłowo zamontowane w szafce przy użyciu przeznaczonych do tego celu śrub.
• Unikać wystawiania urządzenia na działanie czynników atmosferycznych.
• Nie należy opierać się ani siadać na otwartej szufladzie, ponieważ grozi to uszkodzeniem mechanizmu teleskopowego.
• Maksymalna ładowność szuflady wynosi 25 kg.
• Nie zakrywać dna szuflady podgrzewającej folią aluminiową ani innymi materiałami.
• Nie wlewać wody bezpośrednio do szuflady podgrzewającej.
• Przesuwanie naczyń w szufladzie podgrzewającej grozi zarysowaniem jej dna.

• Jeśli powierzchnia ze szkła hartowanego pęknie w wyniku uderzenia (np. upadku przedmiotu), należy zaprzestać użytkowania produktu i niezwłocznie skontaktować się z serwisem technicznym.

• Resztki skroplin mogą spowodować uszkodzenie szuflady podgrzewającej i sąsiednich szafek. Zaleca się:

• Wytrzeć mokre części, kiedy szuflada podgrzewająca jest zimna.
• Nie dotykać szuflady podgrzewającej mokrymi częściami ciała i nie obsługiwać jej boso.
• Nie odłącać urządzenia od zasilania, ciągnąc za przewód.
• Nie pozwalać dzieciom zbliżać się do urządzenia lub jego opakowania bez nadzoru.
• Upewnić się, że przewody elektryczne innych urządzeń używanych w pobliżu szuflady podgrzewającej nie stykają się z jej gorącymi częściami.
• W szufladzie podgrzewającej nie wolno przechowywać przedmiotów plastikowych

lub łatwopalnych. Podczas działania urządzenia takie przedmioty mogą się stopić lub zapalić.

- Do wyjmowania naczyń należy używać odpowiednich rękawic.

- Nie wkładać żadnych przedmiotów (np. śrubokrętów, ostrych przedmiotów, papieru itp.) przez otwory kratki ochronnej elementu grzejnego lub wentylatora.

- Niniejsze urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, umysłowych lub sensorycznych, ani przez niedoświadczonych użytkowników, chyba że będą oni odpowiednio przeszkoleni w tym względzie przez osobę odpowiedzialną za ich bezpieczeństwo.

BEZPIECZEŃSTWA PRZED ROZPOCZĘCIEM UŻYTKOWANIA

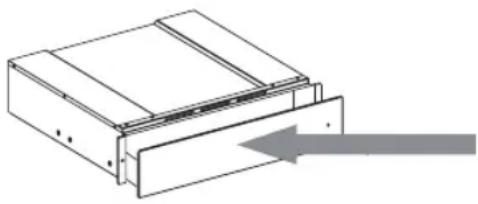

Aby otworzyć lub zamknąć szufladę, należy nacisnąć na środek panelu w sposób przedstawiony na ilustracji.

Przed pierwszym użyciem należy wyczyścić urządzenie w następujący sposób:

• Oczyscić powierzchnię wilgotną ściereczką i wytrzeć do sucha.
• Nagrzewać pustą szufladę przez co najmniej dwie godziny: ustawić pokrętło temperatury na pozycję maksymalną w celu pozbycia się wszelkich pozostałości tłuszczu, oleju lub żywic po procesie produkcyjnym, które mogą przyczynić się do powstania nieprzyjemnych zapachów podczas podgrzewania naczyń. Przewietrzyć pomieszczenie.

• Po wykonaniu tych czynności urządzenie jest gotowe do pierwszego użycia.

• Przed użyciem:

• Usunąć naklejki umieszczone z przodu i na drzwiczkach urządzenia z wyjątkiem tabliczki znamionowej.
• Nie pozwalać dzieciom zbliżać się do urządzenia lub jego opakowania bez nadzoru.
• Usunąć naklejki z akcesoriów (jeśli dotyczy).

Instrukcje bezpieczeństwa podczas montażu szuflady

WAŻNE: Szufladę należy zamontować bezpośrednio w szafce według instrukcji znajdujących się poniżej. Urządzenie do kompletu można zamontować dopiero po zamontowaniu szuflady w szafce.

To urządzenie może zostać zamontowane wyłącznie przez wykwalifikowanych monterów, którzy zapewnią warunki bezpiecznego użytkowania.

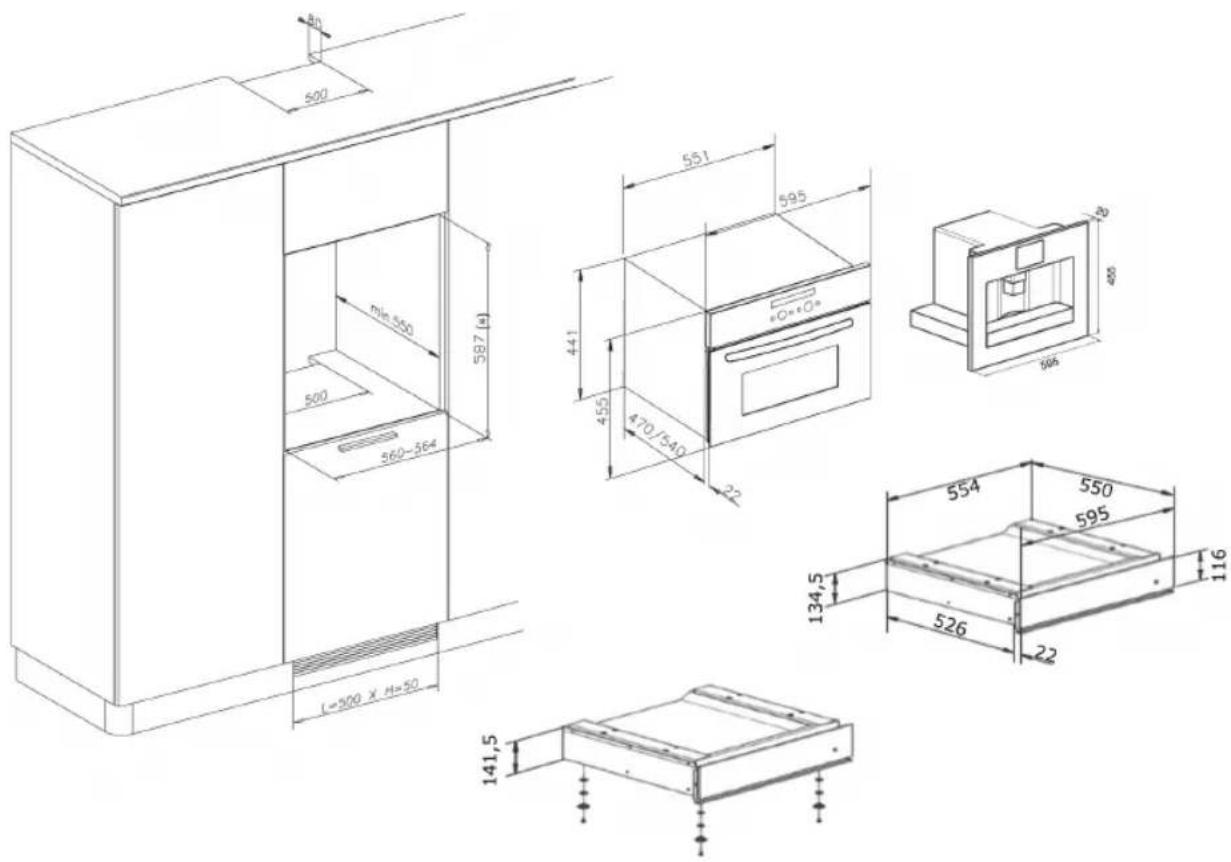

Zamontować szufladę w sposób przedstawiony na ilustracji.

Przed podłączeniem elektrycznym urządzenia upewnić się, że dane na tabliczce znamionowej odpowiadają parametrom sieci zasilania, w przeciwnym razie urządzenie może ulec uszkodzeniu.

Upewnić się, że podłączenie do sieci zasilającej jest łatwo dostępne po zamontowaniu urządzenia. Podgrzewacz do naczyń może być instalowany tylko łącznie z innymi urządzeniami o maksymalnej wadze 60 kg i wyposażonymi w odpowiednią wentylację chłodzącą.

Aby zamontować urządzenie, które można łączyć z podgrzewaczem do naczyń, należy postępować zgodnie z instrukcjami zawartymi w odpowiednim podręczniku.

Ważne: Nad podgrzewaczem do naczyń można zamontować ekspres do kawy lub kuchenkę mikrofalową tej samej marki, o wymiarach podanych na następnej stronie. Podczas instalacji należy przestrzegać instrukcji podanych w podręcznikach dostarczanych z ekspresami do kawy i kuchenkami mikrofalowymi.

Wymiary wnęki ustala się na podstawie wymiarów podgrzewacza do naczyń oraz łączonego z nim urządzenia.

Wszystkie miary podane są w milimetrach (mm).

500 min 500 500 560-564 L=300 X H=50 587 (m) 551 595 441 455 470/540 22 595 400 554 550 595 134,5 526 22 141,5

(*) W przypadku szafki o wysokości 595 należy zamontować w spodzie szuflady 4 stopki i podkładki 1 mm (dołączone do zestawu).

PODŁĄCZENIE ELEKTRYCZNE

W celu wykonania podłączenia elektrycznego zwrócić się do wykwalifikowanego technika.

OSTRZEŻENIE

Przed podłączeniem szuflady podgrzewającej do domowej instalacji elektrycznej w celu sprawdzenia jej działania, zawsze należy upewnić się, że przewód zasilający szuflady jest odpowiednio zamontowany i że NIE jest przytrzaśnięty lub przygnieciony pod lub za szufladą lub urządzeniem do kompletu.

OSTRZEŻENIE

Przewód zasilający może być wymieniony wyłącznie przez serwis lub wykwalifikowanego technika, na przewód o tych samych parametrach jak dostarczony przez producenta (H05RR-F 3x0,75 mm² lub wyższy).

Przed podłączeniem elektrycznym urządzenia upewnić się, że sieć zasilania odpowiada danym na tabliczce znamionowej.

W razie wątpliwości należy zwrócić się do wykwalifikowanego technika. Należy zwrócić się do wykwalifikowanego technika znajducego lokalne przepisy oraz dodatkowe przepisy wydane przez lokalny zakład energetyczny, aby zapewnić, że instalacja zostanie przeprowadzona zgodnie z tymi przepisami. Ważne: Sprawdzić, czy urządzenie jest podłączone do zatwierdzonego przewodu uziemiającego, aby zapewnić bezpieczeństwo elektryczne. W razie konieczności zlecić przegląd instalacji wyspecjalizowanemu technikowi.

Producent nie ponosi odpowiedzialności za szkody lub obrażenia spowodowane brakiem lub odłączeniem przewodu uziemiającego.

OSTRZEŻENIE

Zgodnie z przepisami prawa uziemienie jest obowiązkowe.

Urządzenie przeznaczone jest do użytkowania wyłącznie wtedy, kiedy jest prawidłowo zamontowane.

Nie wolno otwierać obudowy urządzenia. W razie styczności z przewodami pod napięciem i zmiany struktury mechanicznej może dojść do nieprawidłowego działania urządzenia w trakcie użytkowania.

Nieprawidłowe wykonanie instalacji, konserwacji lub napraw może spowodować zagrożenie dla użytkownika.

Producent nie ponosi odpowiedzialności za takie szkody lub obrażenia.

W okresie gwarancji naprawy mogą być wykonywane wyłącznie przez autoryzowany serwis pod rygorem utraty gwarancji. Instalację, naprawę i czyszczenie należy wykonywać wyłącznie po sprawdzeniu, czy urządzenie jest odłączone od sieci zasilającej. Urządzenie jest odłączone od sieci zasilającej w następujących przypadkach:

- użycia wyłącznika wielobiegunowego odłączającego od głównej instalacji elektrycznej.

- użycia wyłącznika bezpieczeństwa odłączającego od głównej instalacji elektrycznej.

Aby podłączyć do sieci zasilającej, instalator musi zastosować urządzenie odłączające dla każdego bieguna.

Urządzeniami odłączającymi są wyłączniki z co najmniej 3-milimetrową separacją styków.

Dane potrzebne do wymiany podłączenia podano na tabliczce znamionowej. Dane te muszą być zgodne z parametrami sieci zasilającej.

Producent nie ponosi odpowiedzialności za szkody lub obrażenia spowodowane nieprawidłową instalacją lub niewłaściwym bądź nieodpowiednim użytkowaniem urządzenia.

Producent nie ponosi również odpowiedzialności za szkody (np. porażenie elektryczne) spowodowane brakiem lub odłączeniem przewodu uziemiającego.

TYPY I MINIMALNE ŚREDNICE PRZEWODÓW
	SASO
H05RR-F 3x0,75 mm2 H05	RR-F 3x1,5 mm2
H05VV-F 3x0,75 mm2 H05	VV-F 3x1,5 mm2
H05RN-F 3x0,75 mm2 H05	RN-F 3x1,5 mm2
H05V2V2-F 3x0,75 mm2 H05	V2V2-F 3x1,5 mm2

CZYSZCZENIE I KONSERWACJA

Unikać używania myjek parowych.

WAŻNE: Nie używać detergentów zawierających sodę, kwasy lub chlorki, detergentów ściernych (w proszku lub paście), myjek ściernych (np. druciaków) ani myjek zawierających pozostałości detergentów ściernych, detergentów odkamieniających, detergentów do zmywarek ani sprayów do piekarników.

Powierzchnia zewnętrzna szuflady podgrzewającej

• Czyścić wilgotną ściereczką. W przypadku silnego zabrudzenia dodać do wody kilka kropel płynu do mycia naczyń. Wytrzeć do sucha.
• Nie stosować detergentów żrących ani ściernych, ponieważ może to prowadzić do zmatowienia powierzchni. Jeśli taki produkt przypadkowo wejdzie w kontakt z szufladą podgrzewającą, należy natychmiast zetrzeć go wilgotną ściereczką.
• Nieznaczne różnice w kolorze z przodu urządzenia wynikają z użycia różnych materiałów, takich jak szkło, tworzywo sztuczne i metal.

W przypadku szuflad z powłoką iXelium należy postępować w następujący sposób:

• Myć za pomocą miękkiej ściereczki (najlepiej z mikrofibry) i wody lub zwykłego płynu do mycia szyb.
• Nie używać ręczników papierowych, które mogą zostawiać ślady lub smugi na powierzchni.
• Nie stosować środków ściernych lub żrácych, produktów bazujących na związkach chloru ani tzw. druciaków.
• Nie stosować parowych urządzeń czyszczących.
• Należy chronić powierzchnię przed kontaktem z substancjami o odczynie kwaśnym i zasadowym, takimi jaki ocet, musztarda, sól, cukier i sok z cytryny.

W przypadku powierzchni szklanych:

• użyć neutralnego detergentu i letniej wody, a następnie wytrzeć do sucha miękką ściereczką.
• Należy chronić powierzchnię przed kontaktem z substancjami o odczynie kwaśnym i zasadowym, takimi jaki ocet, musztarda, sól, cukier i sok z cytryny.

Podstawa szuflady ze szkła hartowanego

Zaleca się czyszczenie dna szuflady po każdym użyciu i ostygnięciu. Zapobiegnie to nagromadzeniu się brudu i ułatwi czyszczenie.

• Szkło hartowane należy czyścić miękką ściereczką, ręcznikami papierowymi i płynem do zmywania naczyń lub specjalnymi środkami przeznaczonymi do tego typu szkła.

- Nie stosować produktów ściernych, wybielacza, sprayu do piekarnika ani metalowych druciaków.

PORADNIK ROZWIĄZYWANIA PROBLEMÓW

Jeśli naczynia nie są dostatecznie ciepłe, sprawdzić, czy:

• urządzenie jest włączone
• ustawiono odpowiednią temperaturę
• otwory wentylacyjne nie są zasłonięte przez talerze lub duże miski
• naczynia nie były podgrzewane dostatecznie długo
• wyłącznik główny nie został wyłączony.

SERWIS TECHNICZNY

Przed skontaktowaniem się z serwisem technicznym:

1. Sprawdzić, czy problem nie może zostać rozwiązany samodzielnie wg instrukcji zawartych w poradniku rozwiązywania problemów.
2. Wyłączyć i ponownie włączyć urządzenie, aby sprawdzić, czy problem ustąpił.

W przypadku stwierdzenia następujących problemów należy skontaktować się z wykwalifikowanym technikiem lub serwisem technicznym:

Jeśli naczynia nie nagrzewają się:

- elektryczny przewód zasilający może być odłączony lub uszkodzony.

Jeśli naczynia są zbyt gorące:

- regulator temperatury może być uszkodzony.

Wyłącznik On/Off nie świeci się po włączeniu urządzenia:

- wskaźnik kontrolny wyłącznika jest uszkodzony.

Jeśli problem nie ustąpi po wykonaniu powyższych czynności kontrolnych, należy skontaktować się z najbliższym serwisem technicznym.

Należy podać:

• krótki opis usterki;
• typ i model szuflady podgrzewającej;
• numer serwisowy (numer następujący po wyrazie Service na tabliczce znamionowej) umieszczony na prawej zewnętrznej krawędzi prowadnicy szuflady. Numer serwisowy można znaleźć także na karcie

Na czas podgrzewania wpływają różne czynniki, na przykład:

• materiał i grubość naczyń, wielkość i ułożenie ładunku, ustawienie temperatury.
• Optymalny czas podgrzewania naczyń może się różnić, dlatego zaleca się przeprowadzenie prób w celu ustalenia czasu odpowiedniego dla własnych potrzeb.

gwarancyjnej;

• dokładny adres;
• numer telefonu.

SERVICE

00 0000 00000

Jeśli jest wymagane wykonanie napraw, należy skontaktować się z autoryzowanym serwisem technicznym (aby mieć pewność, że zostaną zastosowane oryginalne części i właściwe procedury). Zignorowanie tych instrukcji grozi obniżeniem bezpieczeństwa produktu i jego jakości.

DEKLARACJA ZGODNOŚCI CE

• Szuflada podgrzewająca jest przeznaczona do kontaktu z żywnością zgodnie z rozporządzeniem WE nr 1935/2004.
• Przeznaczona jest do użytkowania wyłącznie jako urządzenie do podgrzewania lub podtrzymywania temperatury naczyń. Każde inne użycie (np. w celu ogrzewania pomieszczenia) uważane jest za niewłaściwe, a więc niebezpieczne.
• Urządzenie zostało zaprojektowane, wyprodukowane i wprowadzone do obrotu zgodnie z:
• wymogami bezpieczeństwa dyrektywy 2006/95/WE o niskim napięciu (która zastępuje 73/23/EWG wraz z jej późniejszymi zmianami);
• wymogami ochrony dyrektywy EMC 2004/108/WE.
