INSTRUKCJA OBSŁUGI Benvenuto Classic TCA5401 BOSCH

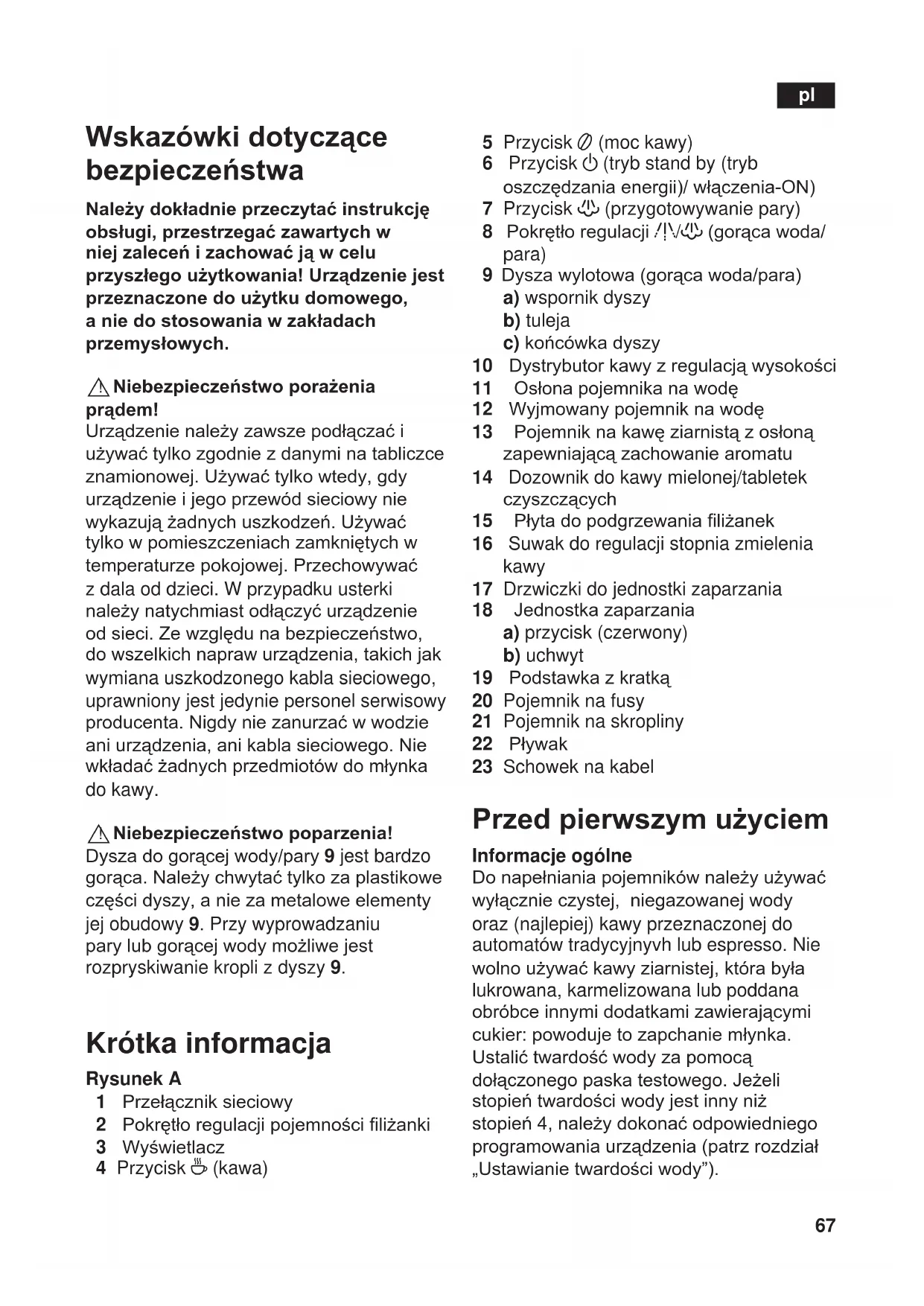

Wskazówki dotyczące bezpieczeństwa
Należy dokładnie przeczytać instrukcję obsługi, przestrzegać zawartych w niej zaleceń i zachować ją w celu przyszłego użytkowania! Urządzenie jest przeznaczone do użytku domowego, a nie do stosowania w zakładach przemysłowych.
▲ Niebezpieczeństwo porażenia prądem!
Urządzenie należy zawsze podłączać i używać tylko zgodnie z danymi na tabliczce znamionowej. Używać tylko wtedy, gdy urządzenie i jego przewód sieciowy nie wykazują żadnych uszkodzeń. Używać tylko w pomieszczeniach zamkniętych w temperaturze pokojowej. Przechowywać z dala od dzieci. W przypadku usterki należy natychmiast odłączyć urządzenie od sieci. Ze względu na bezpieczeństwo, do wszelkich napraw urządzenia, takich jak wymiana uszkodzonego kabla sieciowego, uprawniony jest jedynie personel serwisowy producenta. Nigdy nie zanurzać w wodzie ani urządzenia, ani kabla sieciowego. Nie wkładać żadnych przedmiotów do młynka do kawy.
Niebezpieczeństwo poparzenia!
Dysza do gorącej wody/pary 9 jest bardzo gorąca. Należy chwytać tylko za plastikowe części dyszy, a nie za metalowe elementy jej obudowy 9. Przy wyprowadzaniu pary lub gorącej wody możliwe jest rozpryskiwanie kropli z dyszy 9.
Rysunek A
1 Przełącznik sieciowy 2 Pokrętło regulacji pojemności filiżanki 3 Wyświetlacz 4 Przycisk (kawa)
5 Przycisk (moc kawy) 6 Przycisk (tryb stand by (tryb oszczędzania energii)/ włączenia-ON) 7 Przycisk (przygotowywanie pary) 8 Pokrętło regulacji (gorąca woda/ para) 9 Dysza wylotowa (gorąca woda/para)
a) wspornik dyszy b) tuleja c) końcówka dyszy
10 Dystrybutor kawy z regulacją wysokości 11 Osłona pojemnika na wodę 12 Wyjmowany pojemnik na wodę 13 Pojemnik na kawę ziarnistą z osłoną zapewniającą zachowanie aromatu 14 Dozownik do kawy mielonej/tabletek czyszczących 15 Płyta do podgrzewania filiżanek 16 Suwak do regulacji stopnia zmielenia kawy 17 Drzwiczki do jednostki zaparzania 18 Jednostka zaparzania
a) przycisk (czerwony) b) uchwyt
19 Podstawka z kratką 20 Pojemnik na fusy 21 Pojemnik na skropliny 22 Pływak 23 Schowek na kabel
Przed pierwszym użyciem
Do napełniania pojemników należy używać wyłącznie czystej, niegazowanej wody oraz (najlepiej) kawy przeznaczonej do automatów tradycyjnych lub espresso. Nie wolno używać kawy ziarnistej, która była lukrowana, karmelizowana lub poddana obróbce innymi dodatkami zawierającymi cukier: powoduje to zapchanie młynka. Ustalić twardość wody za pomocą dołączonego paska testowego. Jeżeli stopień twardości wody jest inny niż stopień 4, należy dokonać odpowiedniego programowania urządzenia (patrz rozdział „Ustawianie twardości wody").
pl
Pierwsze włączenie
- Wyciągnij kabel sieciowy na odpowiednią długość ze schowka na kabel i podłącz go do sieci. Wyjmij pojemnik na wodę 12, przepłucz go i napełnij świeżą zimną wodą. Uważaj na oznaczenia „max". Wyrównaj położenie pojemnika na wodę 12 i przyciśnij w dół aż do ogranicznika.
- Napełnij pojemnik na kawę ziarnistą ziarnkami kawy.
- Ustaw wyłącznik sieciowy 1 w pozycji I. Przycisk trybu oszczędzania energii (stand by) świeci słabym kolorem czerwonym.
- Sprawdź, czy pokrętło regulacji 8 znajduje się w pozycji „O”.
- Naciśnij przycisk ☕. Na wyświetlaczu miga symbol ∅.
Przy pierwszym włączeniu należy napełnić wodą wewnętrzny system obiegu urządzenia.
- Ustaw filiżankę pod dyszą 9.
- Ustaw gałkę regulacyjną 8 w pozycji /ɪvə, do filiżanki wylewa się niewielka ilość wody. Ustaw gałkę regulacyjną 8 znowu w pozycji O.
- Przycisk ☕ miga, urządzenie wykonuje płukanie i nagrzewa się.
Urządzenie jest gotowe do pracy wówczas, gdy na wyświetlaczu pojawiają się wszystkie cztery przyciski, ①, ②, ③, ④ oraz wskaźnik mocy kawy (wskaźnik obecności ziarenek kawy).
Ustawienia fabryczne urządzenia zaprogramowane są dla zapewnienia optymalnego trybu pracy.
Wskazówka: Przy pierwszym włączeniu urządzenia lub przy ponownym włączeniu po dłuższej przerwie w pracy, pierwsza filiżanka kawy nie posiada jeszcze pełnego aromatu i nie należy jej wypijać.
Elementy obsługi
1 Włącznik sieciowy
Przełącznik sieciowy 1 na tylnej stronie urządzenia służy do włączania lub wyłączania zasilania.
Po włączeniu urządzenia przełącznikiem sieciowym przycisk © świeci słabym kolorem czerwonym. Urządzenie znajduje się w trybie oszczędzania energii (stand by).
Uwaga
Nie używać wyłącznika sieciowego przy pracującym urządzeniu. Wyłączanie urządzenia jest dopuszczalne tylko w trybie stand by.
2 Pokrętło regulacji pojemności filiżanki
Pokrętło regulacji pojemności filiżanki umożliwia bezstopniowe ustawianie pojemności - od małej filiżanki aż do wielkiej filiżanki.
3 Wyświetlacz
Na wyświetlaczu są pokazywane ustawienia i komunikaty urządzenia w formie odpowiednich symboli.
Wskaźnik zaparzania kawy dla 2 filiżanek
miga - osłona dozownika do mielonej kawy 14 jest otwarta
świeci - kawa mielona/tryb czyszczenia
świeci - łagodna kawa, świeci - normalna kawa, świeci - mocna kawa, miga - pojemnik na kawę ziarnistą jest pusty
Świeci Serwis: konieczność odkamienienia/czyszczenia urządzenia
S miga
Serwis: program serwisowy w toku
Świeci Napełnić pojemnik na wodę. Miga 12, ustawić filiżankę pod dyszą 9 i przekręcić pokrętło 8 na pozycję /V.
miga
Ustawić pokrętło 8 w pozycji
Świeci
Ustawić pokrętło 8 w pozycji.
sw
Służy do parzenia kawy: Jeśli przycisk zostanie naciśnięty 1 raz w celu nalewania jednej filiżanki, następuje mielenie kawy, zaparzenie i nalewanie do filiżanki. Podczas nalewania kawy przycisk miga.
2-krotne naciśnięcie przycisku w ciągu 3 sek. spowoduje przygotowanie dwóch filiżanek. Następuje mielenie kawy, zaparzenie i nalewanie do filiżanek, przy czym proces mielenia i zaparzenia jest wykonywany dwukrotnie. Podczas nalewania kawy przycisk miga, a na wyświetlaczu świeci się symbol (dwie filiżanki).
i Ponowne naciśnięcie przycisku nalewania kawy powoduje przerwanie procesu nalewania kawy.
5 Przycisk regulacji mocy kawy
Przycisk służy do ustawienia mocy kawy na
łagodna
normalna
mocna
Ustawienie jest pokazywane na wyświetlaczu.
6 Przycisk trybu oszczędzania energii (stand by)
Przycisk służy do włączania urządzenia lub do przełączania na tryb stand by. Po naciśnięciu przycisku urządzenie nagrzewa się, a przycisk miga podczas nagrzewania i wykonywanego następnie przepłukiwania.
Urządzenie jest gotowe do pracy wówczas, gdy przyciski świecą się, a na wyświetlaczu pokazywane są, w zależności od ustawienia, jeden, dwa lub trzy symbole ziarenek kawy. Urządzenie nie wykonuje przepłukiwania w następujących przypadkach:
- urzadzenie jest wystarczająco ciepłe w momencie włączania,
- przed przełączeniem na tryb stand by nie była nalewana kawa,
- na krótko przygotowana.
7 Przycisk przygotowywania pary
Po naciśnięciu przycisku w urządzeniu zostaje wytworzona para, która jest niezbędna do spieniania lub nagrzewania.
8 Pokrętło ustawiania gorącej wody/pary
Gorąca woda lub para zostają przygotowane po ustawieniu pokrętła w pozycji gorącej wody / lub pary. Ponadto w celu wytworzenia pary należy uprzednio nacisnąć przycisk pary (patrz rozdział "Para do spieniania mleka")
Ustawienia i wskaźniki na wyświetlaczu
Ustawianie twardości wody
Poprawne ustawienie twardości wody jest bardzo ważne, ponieważ od niego zależy sygnalizowanie konieczności odwapnienia w odpowiednim czasie. Wstępnie ustawiony jest stopień twardości wody 4. Do ustalenia twardości wody należy użyć dołączonego paska testowego lub uzyskać informację w lokalnym przedsiębiorstwie zaopatrzenia w wodę.
| Stopien | Stopien twardość wody |
| Niem. (°dH) | Franç. (°fH) |
| 1 | 1-7 | 1-13 |
| 2 | 8-15 | 14-27 |
| 3 | 16-23 | 28-42 |
| 4 | 24-30 | 43-54 |
- Ustal twardość wody za pomocą dołączonego paska testowego.
Na przykład: = stopień 2
- Przełącz urządzenie na tryb stand by.
- Przytrzymaj przycisk pary co najmniej przez 3 sek. Liczba pokazywanych przy tym na wyświetlaczu symboli odpowiada ustawionemu stopniowi twardości wody.
- Naciśnij przycisk pary kilkakrotnie, aż na wyświetlaczu pojawi się liczba symboli, która odpowiada wymaganej twardości wody.
- Naciśnij przycisk (©) jednokrotnie. Po krótkim wyświetleniu ustawienia wybrana twardość wody zostanie zapisana w pamięci urządzenia.
W przypadku użytkowania filtra do wody (akcesoria specjalne) należy ustawić stopień twardości wody 1.
Wskazówka: Jeżeli w przeciągu 90 sekund nie został naciśnięty żaden przycisk, urządzenie zostaje przełączone na tryb stand by bez zapisu nowego ustawienia. Zapisany uprzednio stopień twardości wody pozostaje niezmieniony.
Przy pierwszym użyciu filtra lub po jego wymianie należy przepłukać urządzenie.
- Napełnij pojemnik na wodę wodą aż do oznaczenia "0,5 l".
- Ustaw pod dyszą 9 wystarczająco duży zbiornik (około 0,5 l). Ustaw gałkę regulacyjną 8 w pozycji Gdy z dyszy 9 nie będzie już wylewała się żadna woda, ustaw gałkę regulacyjną znowu w pozycji "O".
- Napełnij pojemnik na wodę i system rurowy (patrz "Pierwsze włączenia").
Ustawianie stopnia zmielenia
Wymagany stopień zmielenia kawy jest ustawiany za pomocą suwaka 16.
Uwaga
Stopień zmielenia musi być regulowany tylko przy pracującym młynku do kawy! W przeciwnym razie możliwe jest uszkodzenie urządzenia.
Naciśnij przycisk - Przy pracującym młynku do kawy ustaw suwak regulacyjny 16 do wymaganej pozycji: im mniejsza jest kropka, tym drobniej zostanie zmielona kawa.
Nowe ustawienie zauważalne jest dopiero przy parzeniu drugiej lub trzeciej filiżanki.
Porada: W przypadku kawy ciemnego prażenia należy ustawić grubsze mielenie, a w przypadku ziaren jaśniejszego prażenia - drobniejsze mielenie kawy.
Pływak
Znajdujący się w pojemniku 21 pływak 22 sygnalizuje moment, w którym należy opróżnić pojemnik.
- Jeżeli pływak 22 jest dobrze widoczny, należy opróżnić pojemnik 21.
Przygotowywanie kawy
Urządzenie mieli świeżą kawę dla każdego nowego zaparzenia. Zaleca się stosowanie mieszanek kawy przeznaczonych do automatów tradycyjnych lub espresso.
Kawa musi być przechowywana w zimnym miejscu, w szczelnym opakowaniu, lub w stanie zamrożonym. Możliwe jest również mielenie zamrożonych ziaren.
Ważna informacja: Konieczne jest codzienne napełnianie pojemnika na wodę świeżą wodą. Pojemnik musi zawsze zawierać ilość wody niezbędną do pracy urządzenia – praca urządzenia bez wody jest niedopuszczalna.
Porada: należy podgrzewać filiżanki, przede wszystkim małe o grubych ściankach do kawy espresso, na podstawce 15 lub przepłukać je gorącą wodą.
Przygotowywanie kawy z ziaren
Urządzenie musi być gotowe do pracy.
- Ustaw wymaganą pojemność filiżanki pokrętłem 2.
- Wybierz przyciskiem wymaganą moc kawy.
- Ustaw filiżankę (filiżanki) pod dystrybutorem kawy 10.
- Naciśnij przycisk w zależności od liczby filiżanek: jeden raz (1 filiżanka) lub dwukrotnie w ciągu trzech sekund (2 filiżanki). Kawa zostaje zaparzona i nalana do filiżanki (filiżanek).
Uwaga
W przypadku wyboru dwóch filiżanek mielenie i zaparzanie kawy wykonywane jest dwukrotnie.
- Nalewanie kawy zostaje zakończone automatycznie po osiągnięciu ustawionej pojemności. 1 Powtórne naciśnięcie przycisku powoduje przerwanie procesu nalewania kawy. Do przygotowania 2 filiżanek kawy urządzenia wyposażone w dwa wyloty (filiżanki muszą być ustawiane obok siebie).
Przygotowywanie kawy z mieszanki espresso/ mielonej kawy
Urządzenie musi być gotowe do pracy.
- Ustaw wymaganą pojemność filiżanki pokrętłem 2.
- Ustaw podgrzaną uprzednio filiżankę (filiżanki) pod dystrybutorem kawy 10.
- Otwórz osłonę dozownika do mielonej kawy 14.
- Nasyp do dozownika do mielonej kawy 14 jedną lub dwie pełne po brzegi łyżeczki kawy o średnim stopniu zmielenia.
Uwaga
Nigdy nie wsypuj do dozownika całych ziarenek kawy lub kawy rozpuszczalnej!
Wsypuj najwyżej dwie pełne po brzegi łyżeczki.
Zamknij osłonę dozownika do mielonej kawy 14. Naciśnij przycisk
f Do przygotowania następnej filiżanki kawy z kawy mielonej należy powtórzyć ten proces.
Wskazówka: Jeżeli w przeciągu 90 sekund nie zostanie naciśnięty żaden przycisk, następuje automatyczne opróżnienie jednostki, aby zapobiec jej przepełnieniu. Urządzenie wykonuje przepłukanie.
Przygotowywanie gorącej wody
Urządzenie musi być gotowe do pracy. Dana funkcja umożliwia przygotowywanie gorącej wody, na przykład, na herbatę.
Niebezpieczeństwo poparzenia!
Dysza jest bardzo gorąca, dlatego dotykać można tylko jej plastikowych części.
- Ustaw odpowiednią filiżankę pod dyszą 9.
- Przesuń tuleję na dyszy 9 całkowicie w dół.
- Ustaw pokrętło 8 w pozycji /V
Niebezpieczeństwo poparzenia
Po ustawieniu pokrętła w pozycji / 心 możliwe jest wytryskiwanie małych kropli. Nie dotykaj dyszy 9 i nie kieruj jej na żadne osoby. - Ustaw pokrętło 8 znowu w pozycji O, aby zakończyć proces.
pl
Para do spieniania mleka
Urządzenie musi być gotowe do pracy. Możesz najpierw spienić mleko i dopiero potem nalać kawę lub spienić mleko oddzielnie i dodać je do kawy.
riangle Niebezpieczeństwo poparzenia
Dysza jest bardzo gorąca, dlatego dotykać można tylko jej plastikowych części.
- Przesuń tuleję na dyszy 9 całkowicie w dół. Napełnij około 1/3 filiżanki mlekiem.
- Naciśnij przycisk. Przycisk zaczyna migać.
1 Urządzenie nagrzewa się przez około 20 sekund.
- Zanurz dyszę 9 głęboko w mleku, ale nie do dna filiżanki.
- Jeżeli przycisk świeci się, a na wyświetlaczu pojawił się symbol, należy ustawić pokrętło 8 w pozycji.
riangle Niebezpieczeństwo poparzenia!
Po ustawieniu pokrętła w pozycji możliwe jest wytryskiwanie małych kropli. Wydostająca się z dyszy para jest bardzo gorąca i może spowodować wytworzenie się kropli cieczy. Nie dotykać dyszy 9 i nie kierować jej na żadne osoby.
- Obracaj filiżankę aż do spienienia mleka.
- Ustaw pokrętło 8 znowu w pozycji O, aby zakończyć proces.
Wskazówka: Dyszę 9 należy oczyszczać natychmiast po jej ochłodzeniu. Usuwanie zaschniętych resztek mleka jest bardzo trudne. Porada: Używaj zimnego mleka o zawartości tłuszczu 1,5%.
Para do przygotowywania napojów
Niebezpieczeństwo poparzenia!
Dysza jest bardzo gorąca, dlatego dotykać można tylko jej plastikowych części.
Urządzenie musi być gotowe do pracy.
- Przesuń tuleję na dyszy 9 w górę.
- Naciśnij przycisk. Przycisk zaczyna migać.
Urządzenie nagrzewa się przez około 20 sekund.
- Zanurz dyszę 9 głęboko w nagrzewanej cieczy.
- Jeżeli przycisk świeci się, a na wyświetlaczu pojawi się symbol®, należy ustawić pokrętło 8 w pozycji świeci.
Niebezpieczeństwo poparzenia!
Po ustawieniu pokrętła w pozycji / możliwe jest wytryskiwanie małych kropli. Wydostająca się z dyszy para jest bardzo gorąca i może spowodować wytworzenie się kropli cieczy. Nie dotykać dyszy 9 i nie kierować jej na żadne osoby. - Ustaw pokrętło 8 znowu w pozycji O, aby zakończyć proces.
Wskazówka: Dysza 9 należy oczyszczać natychmiast po jej ostudzeniu. Usuwanie zaschłych resztek mleka jest bardzo trudne.
Konserwacja i utrzymanie w czystości
Niebezpieczeństwo porażenia prądem!
Przed czyszczeniem urządzenia należy odłączyć kabel sieciowy od gniazdka. Nigdy nie zanurzać urządzenia w wodzie. Nie używać urządzeń do czyszczenia parą
- Przetrzeć obudowę urządzenia ściereczką. Nie stosować żadnych środków powodujących powstawanie zadrapań.
- Wszystkie wyjmowane części muszą być myte ręcznie.
- Do przywość tylko wody. Zdjąć, opróżnić i oczyścić pojemniki na fusy 20 i skropliny 21.
- Przetrzeć ściereczką lub oczyścić odkurzaczem wewnętrzną przestrzeń urządzenia (przestrzeń do ustawiania pojemników).
Wskazówka: Jeśli urządzenie jest zimne albo w przypadku, gdy urządzenie po nalewaniu kawy zostało przełączone na tryb stand by, przepłukiwanie urządzenia jest wykonywane automatycznie. W ten sposób system wykonuje samoczyszczenie.
Dysza 9 do gorącej wody/pary
- Odkręcić dyszę 9 od przewodu parowego.
- Rozłożyć wszystkie części dyszy (rysunek E).
- Oczyścić dyszę miękką szczoteczką ze środkiem myjącym. Przepłukać wierzchołek dyszy 9/c z przodu, gdzie jest igła.
- Przepłukać i następnie osuszyć wszystkie części dyszy.
Czyszczenie jednostki zaparzającej
Jednostka zaparzania jest zdejmowalna w celu jej czyszczenia (rysunek D).
- Włączyć urządzenie przyciskiem.
- Ustawić przełącznik sieciowy 1 w pozycji 0.
- Otwórz drzwiczki 17 do jednostki zaparzania 18.
- Przytrzymując czerwony przycisk 18a, obróć uchwyt 18b w górę do słyszalnego zatrzaśnięcia.
- Ostrożnie wyjmij jednostkę zaparzania 18 za uchwyt i przepłucz pod bieżącą wodą bez środka do mycia naczyń. Nie używaj w tym celu zmywarki do naczyń.
- Oczyść wewnętrzną przestrzeń urządzenia odkurzaczem lub wilgotną ściereczką.
- Włóż jednostkę zaparzania 18 aż do ogranicznika.
- Przytrzymując czerwony przycisk 18a, obróć uchwyt 18b całkowicie w dół do słyszalnego zatrzaśnięcia. Jednostka zaparzania jest teraz zaryglowana w urządzeniu.
- Zamknij drzwiczki do jednostki zaparzania.
Program serwisowy: połączony proces odkamieniania i czyszczenia
Jeżeli przy włączonym urządzeniu na wyświetlaczu pojawi się symbol „S”, należy niezwłocznie dokonać odkamienienia i czyszczenia urządzenia. Wykonanie programu serwisowego niezgodnie z instrukcją może spowodować uszkodzenie urządzenia.
Do urządzenia dołączone są: specjalnie przygotowany środek odwapniający (numer zamówienia 310451) oraz tabletki czyszczące (numer zamówienia 310575). Mogą one być zamawiane przez nasz serwis.
Uwaga
Przy każdym wykonaniu programu serwisowego należy używać środka odwapniającego oraz środka czyszczącego zgodnie z instrukcją.
Nigdy nie przerywaj wykonania programu serwisowego!
Nie spożywaj powstałej cieczy! Nie używaj octu lub środków na bazie octu! Nigdy nie wkładaj tabletek odkamieniających lub innych środków odkamieniających do dozownika do tabletek czyszczących!
Podczas wykonania programu serwisowego (około 40 minut) na wyświetlaczu miga symbol „S”.
Ważna informacja: Jeśli do pojemnika na wodę jest włożony filtr, należy koniecznie usunąć go przed uruchomieniem programu serwisowego.
Uruchamianie programu serwisowego
- Naciśnij przycisk, aby przełączyć urządzenie w tryb stand-by.
- Przytrzymaj przycisk nalewania kawy przez co najmniej 3 sekundy.
pl
Na wyświetlaczu pojawia się symbol. - Opróżnij i ustaw pojemniki 20 i 21 w urządzeniu. Na wyświetlaczu pojawia się symbol. - Otwórz osłonę dozownika mielonej kawy/tabletek czyszczących 14. - Włóż do dozownika 14 jedną tabletkę czyszczącą i zamknij osłonę. Na wyświetlaczu pojawia się symbol, przycisk miga. - Napełnij pojemnik na wodę letnią wodą, dodaj środek odkamieniający i rozpuść go całkowicie w wodzie (ogólna ilość cieczy: 0,5 litra) albo - wlej gotową mieszankę odkamieniającą do pojemnika na wodę (ogólna ilość cieczy: 0,5 litra). Naciśnij przycisk; urządzenie zaczyna proces odkamieniania. Trwa on około 10 minut. Ciecz odkamieniająca spływa do pojemnika 21. Na wyświetlaczu miga symbol - Ustaw pod dyszą 9 wystarczająco duży i wysoki zbiornik (około 0,5 litra). - Ustaw pokrętło 8 w pozycji /V/urządzenie kontynuuje proces odkamieniania w ciągu około 5 minut. Ciecz odkamieniająca przelewa się do pojemnika. Na wyświetlaczu pojawia się symbol. - Opróżnij pojemnik 21 i ustaw go w urządzeniu. Na wyświetlaczu pojawia się symbol , przycisk 艹 miga. - Opróżnij pojemnik 12, oczyść go, napełnij wodą do oznaczenia „max“ i ustaw w urządzeniu. - Ustaw pod dyszą 9 wystarczająco duży i wysoki zbiornik (około 0,5 litra). - Naciśnij przycisk, urządzenie zaczyna proces płukania, nieco wody przelewa się do pojemnika.
Na wyświetlaczu pojawia się symbol. - Ustaw pokrętło 8 w pozycji „O“; urządzenie zaczyna proces czyszczenia. Proces ten trwa około 10 minut. Ciecz przelewa się najpierw wewnątrz urządzenia do pojemnika 21, a następnie wylewa się z wylotu kawy. Na wyświetlaczu pojawia się symbol - Opróżnij i ustaw pojemniki 20 i 21 w urządzeniu.
Urządzenie nagrzewa się i jest znowu gotowe do pracy wówczas, gdy na wyświetlaczu są stale pokazywane wszystkie cztery przyciski 們 0,0
Ważna informacja: W przypadku przerwania programu serwisowego, na przykład wskutek zaniku prądu, przed ponownym włączeniem urządzenia należy koniecznie opróżnić pojemnik na wodę, przepłukać go i napełnić świeżą wodą. Następnie można włączyć urządzenie.
- Urządzenie wykonuje przepłukiwanie, ciecz wylewa się do pojemnika 21.
Na wyświetlaczu miga symbol - Ustaw filiżankę pod dyszą 9 i ustaw pokrętło 8 w pozycji /V. Woda wylewa się do filiżanki. Na wyświetlaczu pojawia się symbol. - Ustaw pokrętło znowu w pozycji O Urządzenie wykonuje płukanie i jest znowu gotowe do pracy.
Ochrona przed mrozem
Aby uniknąć uszkodzeń wskutek zamrożenia podczas transportu i przechowywania urządzenia, należy poprzednio całkowicie opróżnić urządzenie. Urządzenie musi być gotowe do pracy.
- Zdejmij pojemnik na wodę, opróżnij go i ustaw w urządzeniu.
- Ustaw pod dyszą 9 duży, wąski zbiornik.
- Naciśnij przycisk 心
Gdy na wyświetlaczu zamiga symbol ustaw gałkę regulacyjną 8 w pozycji
Urządzenie przygotowuje parę.
Gdy z dyszy 9 nie będzie wydostawała się żadna para, ustaw gałkę regulacyjną znowu w pozycji "O". - Wyłącz urządzenie.
Utylizacja
Urządzenie oznakowane jest zgodnie z europejską dyrektywą 2002/96/WE dotyczącą zużytego sprzętu elektrycznego i elektronicznego (waste electrical and electronic equipment - WEEE). Dyrektywa określa ramy obowiązującego na terenie UE systemu zbierania i utylizacji sprzętu elektrycznego i elektronicznego. Informacji na temat możliwości utylizacji udzielają sklepy specjalistyczne.
Gwarancja
Dla urządzenia obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w kraju zakupu. Dokładne informacje otrzymają Państwo w każdej chwili w punkcie handlowym, w którym dokonano zakupu urządzenia. W celu skorzystania z usług gwarancyjnych konieczne jest przedstawienie dowodu zakupu urządzenia. Warunki gwarancji regulowane są odpowiednimi przepisami Kodeksu cywilnego oraz Rozporządzeniem Rady Ministrów z dnia 30.05.1995 roku „W sprawie szczególnych warunków zawierania i wykonywania umów sprzedaży rzeczy ruchomych z udziałem konsumentów.
Zmiany zastrzeżone.
| Samodzielne usuwanie drobnych usterek |
| Usterka Przyczyna Sposób | usunięcia | |
| Symbole 000 migaja,
mimoź spejemnik na kawe
ziarnista jest napełniony. | Młynek do kawy nie jest
jeszcze calkiem napelniony. | Naciśnij przycisk kawy
bowtórnie. |
| Nie udaje są przygotowanie
goracej wody lub pary. | Dysza 9 jest zapchana. Oczyść dysza 9. |
| Zbyt.Mała ilość piany lub
zbyt pląnna piana. | Niepoprawne połowenie
tulei b na dyszy 9.
Nieoppowiednia jakość
mleka. | Przesuń tuleje b na dyszy
9 w dół.
Uzyj zimnégo mleka o
zawartosci tłuszczu 1,5%. |
| Kawa wycieka tylko
kroplami. | Zbyt wysoki stopiéń
zmieleenia kawy.
Zbyt drobna mielona kawa. | Ustaw niższy stopiéń
zmieleenia.
Uzyj grubiej mielonej kawy. |
| Jeźeli nie udało są smodzielne
usuniȩcie usterek,NSE koniecznie
skontaktivość są z serwisem pod numerem podanym przysz producenta. |
| Z urzadzenia nie wylewa sie kawa. | Pojemnik na wode nie jest napelniony lub jest ustawionyNieprawidłowo. | Napelnij pojemnik na wode i sprawdź了他的go polożenie, w razie potrzeby napelnij równieź system ruowy (patrz "Pierwsze wączenia"). |
| Kawa nie posiada „kremy" (pianki). | Nieodpowedni gatunek kawy. Uzyta kawa ziarnista nie jest swiezo prażona. Stopié zmielenia nie odpowiada gatunkowy kawy ziarnistej. | Uzyj kawy在内的gatunku. Uzyj swieźsej kawy ziarnistej. Zoptymalizuji stopié zmielenia. |
| Młynek do kawy nie mieli ziarenek. | Ziarna nie wpadaju do młynku (zbyt oleista powierzchnia ziaren). | Postukaj zlekka po pojemniku na kWę ziarnista. |
| Młynek do kawy pracuje zbyt gośno. | W młynku do kawy znejduja sie obce przydmioty (na przykjadrobnek kamienie, coMZsze są zdarzyćNOWt przy uzyciu wyborowej kawy). | Skontaktuj z serwisem. Wskazówka: urzadzeniaMZsce pod nadal stosowane do przygotowywnia kawy mielonej. |
| Przycisk Ⓒ (tryb stand by) i przycisk Ⓒ (para) migaj po kolei. | Jednostka zarazania 18 nie jest ustawiona w urzadzeniu albo jest ustawiona i zatrzasȩtna niepoprawnie. | Ustaw i umieszć prawnów Jednostkie zarazania 18. |
| Jeźeli nie udało są samodzielne usuniȩcie usterek, sąȩzy koniecznych skontaktuławczy są z serwisem pod numerem podanym przy bez producenta. |
Wskazówki dotyczące bezpieczeństwa
Uważnie zapoznaj się z niniejszą instrukcją obsługi, kieruj się podanymi w niej wskazówkami i zachowaj ją do dalszego użytkowania! To urządzenie nie jest przeznaczone do użytku przemysłowego, można go używać tylko w gospodarstwie domowym.
Niebezpieczeństwo porażenia prądem! To urządzenie gospodarstwa domowego należy podłączać i eksploatować tylko z uwzględnieniem danych podanych na tabliczce znamionowej. Urządzeniem można posługiwać się tylko w przypadku, gdy ono samo i jego przewód sieciowy nie mają uszkodzeń. Używanie urządzenia dopuszczalne jest tylko w pomieszczeniach zamkniętych przy temperaturze pokojowej. Nie dopuszczaj dzieci do pracującego urządzenia. W przypadku wystąpienia nieprawidłowości natychmiast wyjmij wtyczkę przewodu sieciowego z gniazdka. Aby uniknąć niebezpiecznej sytuacji, naprawa urządzenia (np. wymiana uszkodzonego przewodu sieciowego) powinna być wykonywana tylko przez serwis naszej firmy. W żadnym wypadku nie zanurzaj w wodzie ani samego urządzenia, ani jego przewodu sieciowego. Nie wkładaj żadnych przedmiotów do otworów.
Niebezpieczeństwo poparzenia! Dysza 9 podczas podawania gorącej wody/pary silnie się nagrzewa. Dotykać można tylko do plastikowych elementów dyszy 9, a nie do części metalowych korpusu. W samym początku poboru pary lub gorącej wody możliwe jest pryśnięcie z dyszy 9.
Krótki przegląd
1 Przełącznik główny 2 Pokrętło regulacji poziomu napełnienia 3 Wyświetlacz 4 Przycisk (kawa) 5 Przycisk (moc kawy) 6 Przycisk (tryb chłodzenia/wł.) 7 Przycisk (podgrzewanie w prawo) 8 Pokrętło regulacji (gorąca woda/para) 9 Dysza (do pobierania gorącej wody/pary)
a) Uchwyty dysz. b) Tuleja c) Końcówka dyszy
10 Regulowane na wysokość urządzenie do podawania kawy 11 Pokrywa zbiornika na wodę 12 Zdejmowany zbiornik na wodę 13 Zbiornik na ziarna kawy z pokrywką, zachowującą aromat 14 Szyb do wsypywania mielonej kawy / tabletek czyszczących 15 Pojemnik (funkcja podgrzewania) 16 Suwakowy regulator stopnia zmielenia kawy 17 Drzwiczki bloku zaparzania 18 Blok zaparzania
a) Przycisk (czerwony) b) uchwyt
19 Ruszt
20 Pojemnik na fusy 21 Pojemnik do zbierania pozostałości wody 22 Pływak 23 Przegródka do przechowywania kabla
