Rodzaj produktu	W pełni automatyczny ekspres do kawy
Marka	Bosch
Model	Benvenuto Classic TCA5802
Kolor	Czarny i srebrny
Pojemność zbiornika na wodę	1,5 litra (wyjmowany)
Pojemność pojemnika na ziarna	250 gramów (z pokrywą aromatyczną)
Wbudowany młynek	Tak, ceramiczny
Regulacja stopnia zmielenia	Elektroniczny, suwak 17 pozycji
Ciśnienie pompy	15 barów
Funkcje	Kawa, espresso, cappuccino, latte macchiato, gorąca woda, para
Dysza pary	Obrótowa dysza do spieniania mleka
Przełącznik pary i gorącej wody	Tak, obrotowy
Podwójny wylew	Tak, na dwie filiżanki jednocześnie
Wyświetlacz	Wyświetlacz LED
Ustawienia	Twardość wody, temperatura kawy, aromat (łagodny, normalny, mocny), ilość wody, odstęp czasu trybu eco
Tryb ekonomiczny	Eco (zmniejsza zużycie energii i temperaturę podstawki pod filiżanki)
Program konserwacji	Automatyczne odkamienianie i czyszczenie
Kompatybilny filtr do wody	Tak (akcesorium)
Bezpieczeństwo	Automatyczne wyłączanie, ochrona przed rozpryskami, izolacja termiczna dyszy
Waga	Około 10 kg (szacunkowo)
Wymiary (S x G x W)	Około 28 x 36 x 42 cm (szacunkowo)
Zasilanie	220-240 V, 50 Hz, 1350 W

Często zadawane pytania - Benvenuto Classic TCA5802 BOSCH

Jak przygotować cappuccino w Bosch Benvenuto Classic TCA5802?

Umieść filiżankę pod dyszą pary. Zanurz wąż w zimnym mleku. Naciśnij przycisk pary (☕). Obróć przełącznik na /V. Mleko jest zasysane i zamieniane w piankę lub podgrzewane. Zatrzymaj, ustawiając przełącznik z powrotem na 0.

Jak ustawić stopień zmielenia?

Suwak 17 pozwala regulować stopień zmielenia. Zmieniaj go tylko podczas pracy młynka. Im mniejszy punkt, tym drobniejsze zmielenie. Drobniejsze ustawienie daje mocniejszą kawę i bardziej kremową piankę.

Co zrobić, jeśli kawa nie wypływa lub kapie bardzo wolno?

Sprawdź, czy zmielenie nie jest zbyt drobne (wybierz grubsze zmielenie). Upewnij się, że zbiornik na wodę jest prawidłowo umieszczony, a komora parzenia poprawnie włożona. W razie potrzeby wyczyść dyszę i wylew.

Jak odkamienić i wyczyścić ekspres?

Użyj połączonego programu konserwacji. Ustaw ekspres w tryb eco, przytrzymaj przycisk pary przez 5 sekund. Postępuj zgodnie z instrukcjami na wyświetlaczu dotyczącymi odkamieniania i czyszczenia za pomocą odpowiednich tabletek. Nigdy nie przerywaj cyklu.

Czy mogę użyć zmielonej kawy?

Tak, otwórz pokrywę pojemnika na kawę mieloną (15), wsyp jedną do dwóch płaskich miarek zmielonej kawy (średnie zmielenie), zamknij i naciśnij przycisk dozowania. Uwaga: używaj tylko mielonej kawy do espresso, nigdy ziaren ani kawy rozpuszczalnej.

Jak ustawić twardość wody?

Określ twardość za pomocą dołączonego paska. W trybie eco przytrzymaj przycisk wyłączony (∅) przez 5 sekund. Naciśnij kilkakrotnie przycisk, aż liczba zapalonych wskaźników będzie odpowiadać twardości. Potwierdź, naciskając przycisk eco.

Co oznacza wyświetlany symbol S?

Symbol S oznacza, że konieczny jest program konserwacji (odkamienianie i/lub czyszczenie). Uruchom go jak najszybciej, aby uniknąć uszkodzenia ekspresu.

Jak korzystać z trybu ekonomicznego (eco)?

Naciśnij przycisk eco, aby włączyć/wyłączyć tryb. W trybie eco zużycie energii jest zmniejszone, a temperatura podstawki pod filiżanki jest niższa. Ekspres automatycznie przechodzi w tryb eco po 10 minutach bezczynności.

Dlaczego pianka mleczna jest niewystarczająca lub zbyt rzadka?

Dokładnie wyczyść dyszę pary i wąż. Używaj zimnego mleka z co najmniej 1,5% zawartością tłuszczu. Sprawdź, czy przycisk dyszy nie jest zatkany.

Jak zresetować ustawienia fabryczne?

Ustaw ekspres w tryb eco. Przytrzymaj jednocześnie przyciski dozowania kawy i aromatu (∅) przez 5 sekund. Diody LED mrugają na potwierdzenie. Ustawienia twardości, temperatury i opóźnienia eco zostają przywrócone do wartości domyślnych.

INSTRUKCJA OBSŁUGI Benvenuto Classic TCA5802 BOSCH

Wskazówki dotyczące bezpieczeństwa

Należy dokładnie przeczytać instrukcję obsługi, przestrzegać zawartych w niej zaleceń i zachować ją w celu przyszłego użytkowania!

Ta w pełni automatyczna maszyna do robienia espresso została

zaprojektowana do przygotowywania

małych ilości kawy na użytek domowy

lub do zastosowań niekomercyjnych,

np.: w kuchniach dla pracowników

sklepów, biur, gospodarstw

rolnych i małych firmach. Urządzenie

może być także używane przez gości

w pensjonatach, małych hotelach i

podobnych budynkach mieszkalnych

⚠️ Niebezpieczeństwo porażenia prądem!

Urządzenie należy zawsze podłączać i używać tylko zgodnie z danymi na tabliczce znamionowej. Używać tylko wtedy, gdy urządzenie i jego przewód sieciowy nie wykazują żadnych uszkodzeń. Używać tylko w pomieszczeniach zamkniętych w temperaturze pokojowej.

Użytkowanie urządzenia przez osoby (również dzieci) o obniżonym poziomie rozwoju fizycznego, sensorycznego lub umysłowego lub nie posiadające wystarczającej wiedzy i doświadczenia

jest dopuszczalne jedynie pod nadzorem osoby odpowiedzialnej. Mielona kawa i/lub na podstawie odpowiednich tabletek czyszczących.

ze strony osób odpowiedzialnych. Półka na filiżanki (podgrzewana)

bezpieczeństwo. Uważać, żeby dzieci nie używały urządzenia jako zabawki. Suwak do regulacji stopnia kawy

W przypadku usterki należy natychmiast odłączyć urządzenie od sieci. Ze względu na bezpieczeństwo, naprawy może dokonać jedynie autoryzowany serwis.

a przycisk (czerwony)

b uchwyt

Kratka

uprawniony jest jedynie personel. Pojemnik na fusy

producenta. Nigdy nie zanurzać w wodzie ani urządzenia, ani kabla sieciowego. Nie wkładać żadnych przedmiotów do młynka.

Pojemnik na skropliny

Pływak

⚠️ Niebezpieczeństwo oparzenia!

Dysza spieniająca 9 jest bardzo gorąca.

Dyszę spieniającą 9 chwytać tylko za plastikowe części, a nie za metalowe. Przy pobieraniu pary lub gorącej wody dysza 9 może na początku pryskać.

W skrócie

1 Włącznik sieciowy

2 Pokrętło regulacji pojemności filiżanki

3 Wyświetlacz

4 Przycisk 📋 (kawa)

5 Przycisk Ⓞ (moc kawy)

6 Przycisk eco

7 Przycisk (przygotowywanie)

8 Pokrętło /!V 🎯 (gorąca woda / para)

9 Dysza spieniająca

a pokrętło ☐ podgrzewanie mleka / spienianie mleka

b oznaczenie

c górna tulejka

d korpus dyszy

e wylew z tulejką

f wężyk z adapterem

g dławik

10 Wylew kawy z regulacją wysokości

11 Oświetlenie filiżanki

12 Pokrywa pojemnika na wodę

13 Wyjmowany pojemnik na wodę

14 Pojemnik na kawę ziarnistą z pokrywą zachowującą aromat

15 Młynek do kawy mielonej / tabletki czyszczące

16 Półka na filiżanki (podgrzewana)

17 Suwak do regulacji stopnia kawy

18 Drzwiczki zaparzacza

19 Zaparzacz

a przycisk (czerwony)

b uchwyt

Kratka

20 Pojemnik na fusy

22 Pojemnik na skropliny

23 Pływak

24 Schowek na kabel

Przed pierwszym użyciem

Do napełniania pojemników używać wyłącznie czystej, niegazowanej wody oraz najlepiej kawy przeznaczonej do tradycyjnych lub espresso. Nie stosować kawy ziarnistej lukrowanej lub z innymi dodatkami zawierającymi cukier, gdyż powoduje to zapchanie młynka. Ustalić twardość wody za pomocą dołączonego paska testowego. Jeżeli stopień twardości wody jest inny niż 4, zaprogramować odpowiednio urządzenie (patrz rozdział „Ustawianie twardości wody”).

Pierwsze włączenie

• Ustawić urządzenie na wodoodpornej, płaskiej powierzchni.
• Wyciągnąć kabel sieciowy na odpowiednią długość ze schowka i podłączyć go do sieci.
• Wyjąć pojemnik na wodę 1 3, wypłukać go i napełnić świeżą zimną wodą. Przestrzegać oznaczenia „max”.
• Włożyć równo pojemnik na wodę 13 i docisnąć go w dół.
• Napełnić pojemnik na kawę ziarnistą.
• Upewnić się, że pokrętło 8 ustawione na O.
• Włącznik zasilania ustawić 1 w położeniu I.

Przy pierwszym włączeniu musi napełnić się wewnętrzny układ wodny.

• Podstawić filiżankę pod dyszę 9.
• Pokrętło 8 ustawić na /i/. Do filiżanki wlewa się nieco wody. Ustawić pokrętło 8 na Ⓔ.

Dioda eco zacznie migać na czerwono. Wówczas urządzenie zostanie przepłukane i zacznie się nagrzewać.

Urządzenie jest gotowe do pracy, gdy na wyświetlaczu pojawią się wszystkie cztery przyciski 📋, Ⓞ, eco, 🌿 oraz mocy kawy (ziarna kawy).

Urządzenie może pracować w trybie „eco”, w którym pobiera mniej prądu.

Również w trybie „eco” można normalnie uzyskiwać kawę lub parę. Po wciśnięciu odpowiedniego przycisku urządzenie najpierw rozgrzewa się, jednakże czas przygotowania kawy lub pary nieco się wydłuża.

Aby uzyskać gorącą wodę, należy nacisnąć przycisk eco – urządzenie będzie się przez chwilę rozgrzewać. Następnie można w zwyczajny sposób pobrać gorącą wodę.

Ustawienia fabryczne urządzenia zapewniają optymalną pracę urządzenia.

Wskazówka: Przy pierwszym użyciu urządzenia lub po dłuższej przerwie w pracy pierwsza filiżanka kawy nie ma jeszcze pełnego aromatu i nie należy jej pić.

Elementy obsługi

1 Włącznik sieciowy

Wyłącznik sieciowy 1 z tyłu urządzenia włącza i wyłącza zasilanie.

Po włączeniu zasilania urządzenie się rozgrzewa, wykonuje płukanie, po czym jest gotowe do pracy.

Urządzenie nie wykonuje płukania, jeżeli w momencie włączenia było jeszcze ciepłe.

Uwaga

Nie dotykać wyłącznika zasilania podczas pracy urządzenia! Przed wyłączeniem nacisnąć przycisk eco w celu uruchomienia automatycznego płukania. Następnie wyłączyć urządzenie za pomocą wyłącznika sieciowego.

2 Pokrętło regulacji pojemności filiżanki

Pokrętło regulacji pojemności filiżanki umożliwia płynne ustawianie pojemności od małej filiżanki ☐ aż po duży kubek ☐.

3 Wyświetlacz

Na wyświetlaczu pokazywane są w postaci symboli ustawienia i komunikaty urządzenia.

Zaparzanie 2 filiżanek

miga Otwórz pokrywę, wsyp mieloną kawę 15

świeci Kawa mielona / czyszczenie

świeci Łagodna kawa

świeci Zwykła kawa

świeci Mocna kawa

Pusty pojemnik na kawę ziarnistą

świeci Serwis: konieczność odkamienienia / wyczyszczenia urządzenia

miga Włączony program serwisowy

świeci Napełnić pojemnik na wodę 13

świeci + Napełnić pojemnik na

miga wodę 1 3, podstawić filiżankę pod dyszę spieniającą 9 i obrócić pokrętło 8 na

miga Pokrętło 8 ustawić na /!V

świeci Pokrętło 8 ustawić na ○.

świeci Opróżnić pojemnik

miga Brak pojemników

4 Przycisk nalewania kawy Służy do przygotowania kawy:

Nacisnąć 1x, aby zaparzyć jedną filiżankę; kawa jest mielona, parzona i nalewana do filiżanki. Podczas nalewania miga przycisk

Nacisnąć 2x w ciągu 3 sekund, aby zaparzyć dwie filiżanki; kawa jest mielona, parzona i nalewana do filiżanek; mielenie i parzenie jest powtarzane.

Podczas nalewania miga przy wyświetlaczu świeci (dwie filiżanki).

Powtórne naciśnięcie przycisku

nalewania powoduje przerwanie nalewania kawy.

5 Przycisk regulacji mocy kawy (Rozycnak Ⓞ umożliwia ustawienie mocy kawy

∅ tagodna

∅∅ zwykła

⑩⑩① mocna.

Ustawienie wskazywane jest na wyświetlaczu.

6 Przycisk eco

Za pomocą przycisku eco można przełączyć urządzenie na tryb „eco” lub powrócić do trybu normalnego.

W trybie tym urządzenie pobiera mniej energii.

Wszystkie wskaźniki i przyciski świecą z mniejszą mocą, jedynie takie komunikaty, jak „Empty trays” (Opróżnij podstawki) są wyświetlane z normalną jasnością.

Zmniejsza się temperatura podstawki na filiżanki (funkcja podgrzewania).

Natychmiast po przełączeniu na tryb

„eco” zostaje uruchomione automatyczne płukanie.

Urządzenie nie przeprowadza płukania, gdy:

– przed przełączeniem na tryb „eco” nie pobrano kawy,

– krótko przed wyłączeniem pobrano parę.

Urządzenie zostało zaprogramowane w taki sposób, że przełącza się

automatycznie na tryb „eco” po minutach. Czas przełączania można zmienić, patrz niżej rozdział „Ustawienia i wskazania”.

7 Przycisk przygotowywania pary

Po naciśnięciu przycisku 📋 w urządzeniu

wystkarzana jestpara niezbędna do

spieniania lub podgrzewania.

8 Pokrętło poboru pary

Obnącenie pokrętła na /! lub ⚫ pozwala na pobór gorącej wody lub pary. W celu pobrania pary należy ponadto nacisnąć uprzednio przycisk ⚫ (patrz rozdział „Przyrzadzanie spienionego i gorącego mleka”).

Ustawienia i wskaz

Ustawianie twardości wody

Poprawne ustawienie twardości wody jest istotne dla właściwej sygnalizacji konieczności odkamieniania. Twardość wody ustawiona jest na 4. Twardość wody można ustalić za pomocą dołączonego paska testowego lub uzyskać, pytając w lokalnym przedsiębiorstwie zaopatrzenia w wodę.

Stopień Stopień twardości

	Ni e m. (°dH) Franc. (°f
1	1 - 7	1 - 13
2	8 - 15	14 - 27
3	16 - 23	28 - 42
4	24 - 30	43 - 54

- Ustalić twardość wody za pomocą dołączonego paska testowego.

Przykład: = stopień 2

• Przełączyć urządzenie na tryb „ec o”.
• Nacisnąć przycisk 🎩 na co naj r sekund. Liczba świecących przycisków 🎩, 📞, eco, 🌐 odpowi ada stopniowi twardości wody.
• Naciskać przycisk ⚪, aż zaświeci liczba przycisków odpowiadająca twardości w o d y .
• Nacisnąć przycisk e co. Ustawi one przyciski świecą krótko, wybrana twardość wody jest zapisana.

W przypadku stosowania filtra wody (akcesoria dodatkowe) należy ustawić stopień twardości wody 1.

Wskazówka: Jeżeli w ciągu 90 sekund nie zostanie naciśnięty żaden przycisk, urządzenie przełącza się na tryb „eco” bez zapisu. Ustawiona jest nadal twardość wody.

Przy pierwszym użyciu filtra lub po jego wymianie należy przepłukać urządzenie.

• Napełnić pojemnik na wodę.
• Pod dyszę 9 podstawić dostatecznie duży zbiornik (ok. 0,5 l).
• Pokrętło 8 ustawić na /!V 📊.
• Przepuścić ok. 0,5 l wody.
• Ustawić pokrętło na ○.

Wybór temperatury

Istnieje możliwość wyboru trzech różnych temperatur kawy.

- Przełączyć urządzenie na tryb „eco”.

Nacisnąć jednocześnie przyciski i 0 na co najmniej 5 sekund.

Świeci 📋 = niska temperatura

Świeci 📋 i Ⓞ = średnia temperatura

Świeci 📋 + Ⓞ + eco = wysoka temperatura

• Naciśnięcie przycisku 📋 umożliwia ustawienie żądanej temperatury.
• W celu zapisania nacisnąć przycisk e co. Fabrycznie ustawiona jest średnia temperatura.

Ustawić czas przełączania na tryb „eco”.

Urządzenie można zaprogramować w taki sposób, że przełączy się automatycznie na tryb „eco” dopiero po określonym czasie (od 10 minut do 4 godzin).

• Przełączyć urządzenie na tryb „eco”.
• Nacisnąć przycisk Ⓑ i przytrzymać co najmniej 5 sekund.

Świeci 📋 = przełączenie po

10 minutach

Świeci i ∅ = przełączenie po

30 minutach

Świeci + + eco

= przełączenie po

2 godzinach

Świeci + ∅ + eco + 小

= przełączenie po 4

godzinach

- Naciskając przycisk Ⓞ, można ustawić zaprażanie.

- Aby zapisać, nacisnąć przycisk e co.

Czas ustawiony fabrycznie wynosi minut.

Reset

Możliwe jest jednoczesne przywrócenie ustawień fabrycznych dla parametrów twardości wody, temperatury i domyślnego czasu dla trybu „eco”.

• Przełącz urządzenie na tryb „eco”, a następnie wyciągnij podstawki 21 i 22.
• Nacisnąć jednocześnie przycisk 📋 i na co najmniej 5 sekund. Diody świecą krótko dla potwierdzenia.
• Włożyć z powrotem pojemniki 21 i 22, urządzenie jest w trybie „eco”.

Wybór stopnia zmielenia

Wymagany stopień zmielenia kawy ustawia się suwakiem 17.

Uwaga

Stopień zmielenia może być regulowany tylko przy pracującym młynku do kawy! W przeciwnym razie możliwe jest uszkodzenie urządzenia.

• Nacisnąć przycisk 📞.
• Przy pracującym młynku do kawy ustawić suwak 17 w wymaganej pozycji: im mniejszy punkt, tym drobniej zmielona kawa.

Nowe ustawienie zauważalne jest dopiero przy parzeniu drugiej lub trzeciej filiżanki.

Porada: W przypadku kawy prażonej na ciemno ustawić grubsze mielenie, a w przypadku jaśniejszego prażenia drobniejsze mielenie.

Pływak

Pływak 23 w pojemniku 22 sygnalizuje moment, w którym należy opróżnić pojemnik.

- Jeżeli pływak 23 jest dobrze widoczny,

należy opróżnić pojemnik 22.

Parzenie kawy

Automatyczny ekspres do kawy miele świeżą kawę na każde parzenie.

Zaleca się stosowanie mieszanek kawy przeznaczonych do automatów tradycyjnych lub espresso. Kawa musi być przechowywana w chłodnym miejscu, w szczelnym opakowaniu, lub w stanie zamrożonym. Możliwe jest mielenie również zamrożonych ziaren.

Porada: Filiżanki, przede wszystkim małe o grubych ściankach do kawy espresso, podgrzać na półce 16 lub przepłukiwać je gorącą wodą.

Parzenie z ziaren

Urządzenie musi być gotowe do pracy.

• Pokrętłem 2 ustawić żądaną pojemność filiżanki.
• Przyciskiem ☐ wybrać wymaganą moc kawy.
• Podgrzaną filiżankę (filiżanki) podstawić pod wylot leja 10.
• W zależności od liczby filiżanek nacisnąć przycisk raz (1 filiżanka) lub dwa razy (2 filiżanki) w ciągu trzech sekund. Kawa jest parzona i nalewana do filiżanki (filiżanek).

Uwaga

W przypadku wyboru dwóch filiżanek mielenie i parzenie kawy wykonywane są dwukrotnie.

Nalewanie kawy kończy się automatycznie po nalaniu ustawionej ilości.

Powtórne naciśnięcie przycisku 🚗 powoduje przerwanie parzenia kawy. Do napełniania 2 filiżanek urządzenie wyposażono w dwa wylewy (filiżanki ustawia się obok siebie).

Parzenie kawy mielonej

Urządzenie musi być gotowe do pracy.

• Pokrętłem 2 ustawić żądaną pojemność filiżanki.
• Podgrzaną filiżankę (filiżanki) podstawić pod wylew kawy 10.
• Otworzyć pokrywę otworu na mieloną kawę 15.
• Do otworu 15 wsypać jedną lub dwie płaskie miarki średnio zmielonej kawy.

Uwaga

Nie wysypywać całych ziaren lub kawy rozpuszczalnej! Wsypywać najwyżej dwie płaskie miarki kawy.

• Zamknąć pokrywę otworu na mieloną kawę 15.
• Nacisnąć przycisk 📞.

W celu zaparzenia następnej filiżanki z kawy mielonej powtórzyć czynności.

Wskazówka: Jeżeli w ciągu 90 sekund nie zostanie naciśnięty żaden przycisk, następuje automatyczne opróżnienie komory parzenia, aby zapobiec jej przepełnieniu. Następuje płukanie urządzenia.

Przygotowywanie gorącej wody

Urządzenie musi być gotowe do pracy. Funkcja ta umożliwia przygotowywanie gorącej wody, na przykład na herbatę.

Niebezpieczeństwo oparzenia

Dysza spieniająca 9 jest bardzo gorąca. Chwytać tylko plastikowe części.

• Pod dyszę 9 podstawić odpowiednią filiżankę.
• Pokrętło 9a ustawić w pozycji środkowej.
• Pokrętło 8 ustawić na /!V 📃.

Niebezpieczeństwo oparzenia!

Po ustawieniu pokrętła na 11/2 dysza może nieco pryskać. Nie dotykać dyszy 9 i nie kierować jej na osoby.

• Woda nalewa się do filiżanki.
• Zakończyć czynność, ustawiając pokrętło 8 na.

Ważne:

W trybie „eco” nie można pobierać gorącej wody, najpierw należy nacisnąć przycisk eco, a następnie pobrać gorącą wodę.

Przyrządzanie spienionego i gorącego mleka

Urządzenie musi być gotowe do pracy.

Niebezpieczeństwo oparzenia

Dysza spieniająca 9 jest bardzo gorąca.

Chwytać tylko plastikowe części.

- Pokrętło 9 a ustawić na 📋 (spienianie) i 📋 (podgrzewanie).

- Wężyk 9f zanurzyć dostatecznie w pojemniku z mlekiem.

- Nacisnąć przycisk ⚫. Przycisk zaczyna migać.

Urządzenie nagrzewa się przez ok. 20 sekund.

- Pod dyszę 9 podstawić odpowiednią filiżankę.

- Jeżeli świeci przycisk 📋, a na wyświetlaczu pojawia się 📋, ustawić pokrętło 8 na /!√ 📋.

Niebezpieczeństwo oparzenia!

Po ustawieniu pokrętła na /!V 📋 dysza może nieco pryskać. Wydostająca się para jest bardzo gorąca i może powodować pryskanie płynów. Nie dotykać dyszy 9 i nie kierować jej na osoby.

• Mleko jest zasysane i spieniane podgrzewane.
• Zakończyć czynność, ustawiając pokrętło 8 n.

Wskazówka: Po wystudzeniu na czyszczenie dyszy spieniającej 9

wyczyścić dyszę 9. Zaschnięte pozostałości są trudne do usunięcia (patrz rozdział „Czyszczenie dyszy spieniającej”).

Porada: Stosować najlepiej zimne mleka o zawartości tłuszczu 1,5%.

Napoje mleczne, np. kakao, można przygotowywać za pomocą ustawienia □.

Czyszczenie i pielęgnacja

Niebezpieczeństwo porażenia prądem!

Przed przystąpieniem do czyszczenia odłączyć kabel od gniazdka. Nigdy nie zanurzać urządzenia w wodzie. Nie stosować urządzeń do czyszczenia parą.

Codzienne czyszczenie

Przy każdym użyciu w urządzeniu pozostają resztki kawy i mleka. Dlatego ekspresy automatyczne należy codziennie czyścić (najlepiej pod koniec dnia).

• Pozostałości kamienia, kawy, mleka i roztworu do usuwania kamienia należy natychmiast usunąć. W przeciwnym razie mogą one spowodować powstanie korozji.
• Wilgotną szmatką wyczyścić oba wylewy kawy 10.
• Wilgotną szmatką przetrzeć obudowę urządzenia. Nie stosować środków do szorowania.
• Umyć ręcznie wszystkie luźne części.
• Pojemnik na wodę 13 jedynie wypłukać wodą.
• Wyjąć, opróżnić i oczyścić pojemniki na fusy 21 i skropliny 22.
• Wytrzeć wnętrze urządzenia (uchwyt podstawek).

Wskazówka: Po włączeniu w zimnym stanie lub po pobraniu kawy urządzenie zostanie przełączone na tryb „eco”, wówczas nastąpi automatyczne płukanie urządzenia. W ten sposób system czyści się samoistnie.

Czyszczenie dyszy spieniającej 9

Ważne: Dyszę spieniającą 9 czyścić po każdym użyciu.

• Wężyk 9f zanurzyć w pojemniku z ciepłą wodą.
• Pod dyszę 9 podstawić odpowiedni pojemnik.
• Nacisnąć przycisk 📊, przycisk miga.

Urządzenie nagrzewa się przez ok. 20 sekund.

Jeżeli świeci przycisk ⏻, a na wyświetlaczu pojawia się ⏻, ustawić pokrętło 8 na ⏻.

Niebezpieczeństwo oparzenia!

Po ustawieniu pokrętła na ⚠️ dysza może nieco pryskać. Wydostająca się para jest bardzo gorąca. Nie dotykać dyszy 9 i nie kierować jej na osoby.

• Przepuścić ok. 1 filiżankę wody.
• Zakończyć czynność, ustawiając pokrętło 8 na.

Rozłożyć dyszę spieniającą 9 do gruntownego czyszczenia (rysunek D).

Oczyścić miękką szczotką i roztworem płynu do naczyń. Wszystkie części wypłukać, wysuszyć i złożyć.

Czyszczenie zaparzacza

Zaparzacz wyjmuje się do czyszczenia (rysunek E).

• Nacisnąć przycisk e c o, aby uruchomić automatyczne płukanie.
• Wyłącznik sieciowy 1 ustawić na 0.
• Otworzyć drzwiczki 18 zaparzacza 19.
• Przytrzymać czerwony przycisk 19a i obrócić uchwyt 19b w górę aż do zatrzaśnięcia.
• Ostrożnie wyjąć zaparzacz 19 za uchwyty i przepłukać go pod bieżącą wodą z płynem do naczyń. Nie myć w zmywarce.

- Oczyścić wnętrze urządzenia odkurzaczem lub wilgotną szmatką.

- Zaparzacz 19 włożyć do oporu.

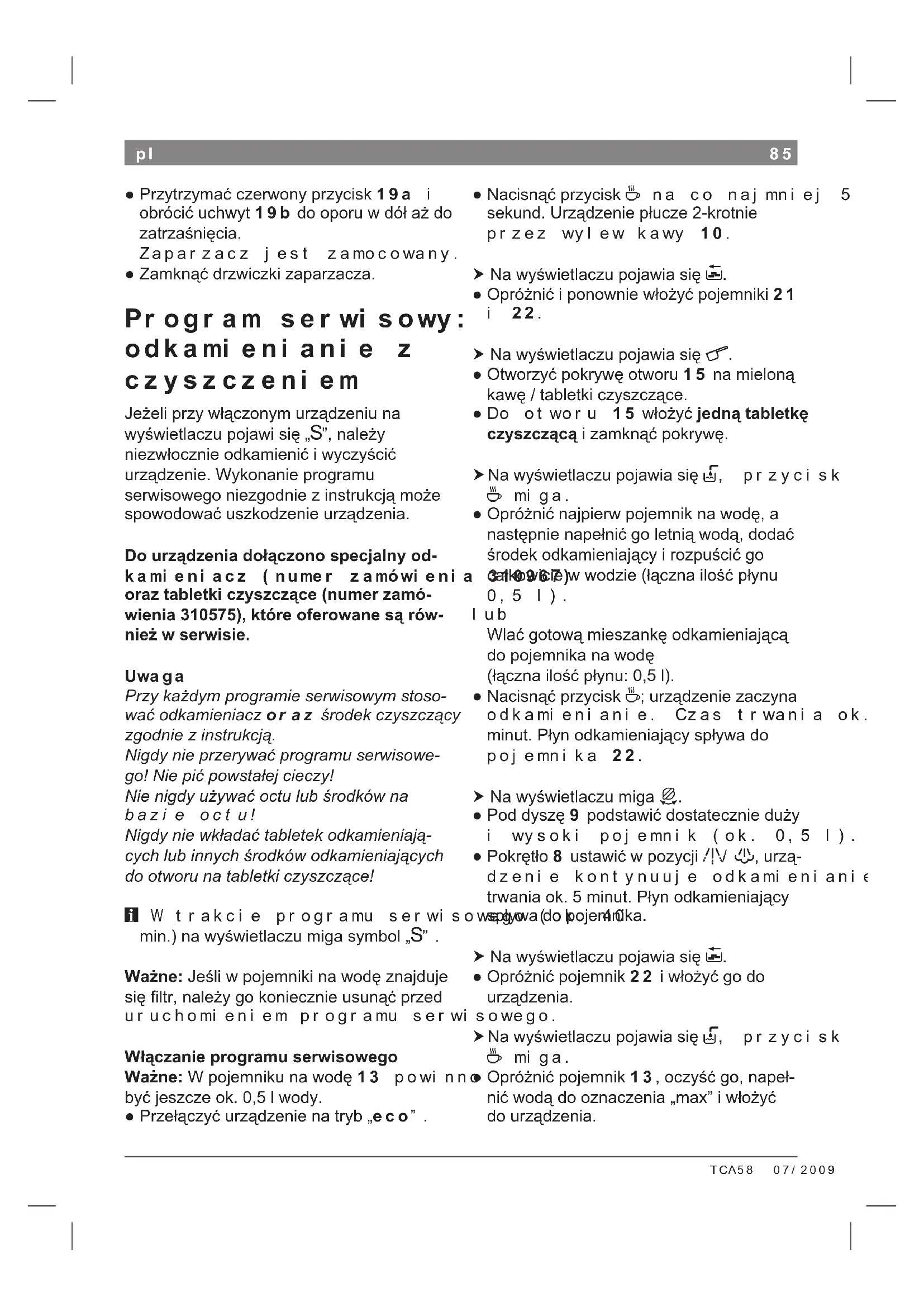

• Przytrzymać czerwony przycisk 19a i obrócić uchwyt 19b do oporu w dół aż do zatrzaśnięcia. Zaparzacz jest zamocowany.
• Zamknąć drzwiczki zaparzacza.

Program serwisowy: odkamienianie z czyszczeniem

Jeżeli przy włączonym urządzeniu na wyświetlaczu pojawi się „S”, należy niezwłocznie odkamienić i wyczyścić urządzenie. Wykonanie programu serwisowego niezgodnie z instrukcją może spowodować uszkodzenie urządzenia.

Do urządzenia dołączono specjalny odkamieniacz (numer zamówienia oraz tabletki czyszczące (numer zamówienia 310575), które oferowane są również w serwisie.

Uwaga

Przy każdym programie serwisowym stosować odkamieniacz lub środek czyszczący zgodnie z instrukcją.

Nigdy nie przerywać programu serwisowego! Nie pić powstałej cieczy!

Nigdy nie używać octu lub środków na bazie octu!

Nigdy nie wkładać tabletek odkamieniających lub innych środków odkamieniających do otworu na tabletki czyszczące!

- Nacisnąć przycisk 📋 na co najmniej 5 sekund. Urządzenie płucze 2-krotnie przez wylew kawy 10.

▶ Na wyświetlaczu pojawia się 📄.

- Opróżnić i ponownie włożyć pojemniki 21 i 22.

▶ Na wyświetlaczu pojawia się 📞.

- Otworzyć pokrywę otworu 15 na mieloną kawę / tabletki czyszczące.

- Do otworu 15 włożyć jedną tabletkę czyszczącą i zamknąć pokrywę.

▶ Na wyświetlaczu pojawia się 📋, przycisk miga.

- Opróżnić najpierw pojemnik na wodę, a następnie napełnić go letnią wodą, dodać środek odkamieniający i rozpuścić go całkowicie w wodzie (łączna ilość płynu 0,5 l).

I u b Wlać gotową mieszankę odkamieniającą do pojemnika na wodę (łączna ilość płynu: 0,5 l).

- Nacisnąć przycisk ☑; urządzenie zaczyna odkamienianie. Czas trwania ok. minut. Płyn odkamieniający spływa do pojemnika 22.

▶ Na wyświetlaczu miga 📞.

- Pod dyszę 9 podstawić dostatecznie duży i wysoki pojemnik (ok. 0,5 l).

- Pokrętło 8 ustawić w pozycji /!V 📊, urządzenie kontynuuje odkamienianie przez ok. 5 minut. Płyn odkamieniający

W trakcie programu serwisowego spływa do pojemnika. Po zakończeniu (ok. 5 min.) na wyświetlaczu miga symbol „S”.

Ważne: Jeśli w pojemniku na wodę znajduje się filtr, należy go koniecznie usunąć przed uruchomieniem programu serwisowego.

Włączanie programu serwisowego

Ważne: W pojemniku na wodę 13 powinno być jeszcze ok. 0,5 l wody.

- Przełączyć urządzenie na tryb „eco”.

▶ Na wyświetlaczu pojawia się 📄.

- Opróżnić pojemnik 22 i włożyć go do urządzenia.

serwisowego.

▶ Na wyświetlaczu pojawia się 📋, przycisk miga.

- Opróżnić pojemnik 13, oczyścić go, napełnić wodą do oznaczenia „max” i włożyć do urządzenia.

• Pod dyszę 9 podstawić dostatecznie duży pojemnik (ok. 0,5 l).
• Nacisnąć przycisk ⬆, urządzenie rozpoczyna płukanie, woda spływa do pojemnika.

▶ Na wyświetlaczu świeci 📞.

- Pokrętło 8 ustawić w pozycji ○, urządzenie rozpoczyna czyszczenie trwające ok. 10 minut. Płyn płynie najpierw przez urządzenie do pojemnika 22, a następnie wylewa się z wylewu kawy.

▶ Na wyświetlaczu pojawia się 📄.

- Opróżnić, wyczyścić i ponownie włożyć pojemniki 21 i 22.

Urządzenie nagrzewa się i jest znowu gotowe do pracy, gdy świecą stale wszystkie cztery przyciski.

Ochrona przed zamarzaniem

Aby uniknąć uszkodzeń spowodowanych zamarzaniem podczas transportu i przechowywania urządzenia, należy całkowicie opróżnić urządzenie. Urządzenie musi być gotowe do pracy.

Pod dyszę 9 podstawić duży, wąski pojemnik.

• Nacisnąć przycisk 📣.

• Jeżeli świeci przycisk 📋, a na wyświetlaczu pojawia się 📋, ustawić pokrętło 8 na /i/.
• Wyjąć pojemnik na wodę, opróżnić go i włożyć do urządzenia. Urządzenie paruje przez chwilę.
• Gdy z dyszy 9 nie wydostaje się już para, ustawić pokrętło na ○.

Ważne: W przypadku przerwania serwisowego, na przykład na skutek awarii prądu, przed ponownym włączeniem urządzenia należy je koniecznie przepłukać.

- Nacisnąć przycisk e co.

▶ Dioda „S” i przycisk 📊 migają - Wypłukać starannie pojemnik na wodę 13 i napełnić go świeżą wodą. - Nacisnąć przycisk Ⓜ, urządzenie płucze do pojemnika.

▶ Dioda ≅ miga.

- Pod dyszę 9 podstawić dostatecznie duży i wysoki pojemnik (ok. 0,5 l) i ustawić pokrętło 8 na «Woda spływa do pojemnika».

▶ Dioda Ⓞ świeci. - Ustawić pokrętło 8 na Ⓞ.

Gwarancja

Dla urządzenia obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w kraju zakupu. Dokładne informacje otrzymacie Państwo w każdej chwili

w punkcie handlowym, w którym dokonano zakupu urządzenia. W celu skorzystania z usług gwarancyjnych konieczne jest przedłożenie dowodu kupna urządzenia. Warunki gwarancji regulowane są odpowiednimi przepisami Kodeksu cywilnego oraz Rozporządzeniem Rady Ministrów z dnia 30. 05. 1995 roku „W sprawie szczegółowych warunków zawierania i wykonywania umów sprzedaży rzeczy ruchomych z udziałem konsumentów”.

Zmiany zastrzeżone.

Następuje płukanie urządzenia.

▶ Na wyświetlaczu pojawia się 📄. - Opróżnić pojemniki i włożyć je do urządzenia. Urządzenie jest gotowe do pracy.

Samodzielne usuwanie drobnych usterek

Usterka Przyczyna	Postępowanie
000 migają mimo pełnego pojemnika na kawę ziarnistą.	Młynek do kawy nie jest jeszcze całkowicie napełniony.	Nacisnąć ponownie przycisk.
Brak gorącej wody lub pary.	Dysza 9 jest zapchana. Wyczyścić dyszę 9.
Zbyt mała ilość piany lub zbyt płynna piana.	Dysza 9 jest zani eczyszczona.	Wyczyścić dyszę 9.
	Zatkana dysza 9g i zatkane pokrętło 9a.	Roszczególne części wyczyścić z resztek mleka.
	Nieodpowiednie mleko. Stosować zimne mleko o zawartości tłuszczu 1,5%.
Kawa wycieka tyl ko kroplami.	Zbyt wysoki stopień zmi eleni a kawy.	Ustawić niższy stopień mielenia. Stosować grubiej mieloną kawę.
Kawa nie wypływa. Nieprawidłowo włóżony pojemnik na wodę 13.		Sprawdzić poprawne włóżenie pojemnika na wodę 13, w razi e potrzeby napełnić system wodny ( pat rz „ Pier wsze włączenie").
Kawa nie ma pianki.	Nieodpowiedni ro zmiejnić rodzaj kawy. Nieświeża kawa ziarnista.	Zastosować świeżą kawę ziarnistą.
	Stopień zmielenia nie odpowi ada gatunkowi kiaryi a. ziarnistej.	Dostosować stopień ni kawę ziarnistą.
Młynek do kawy nie miele. Ziarna nie wpadają do młynka (zbyt oleiste ziarna).		Postukać lekko w pojemnik na kawę ziarnistą.
Głośna praca młynka do kawy.	Ciała obce w młynku do kawy (na przykład drobne kamyki, co może się zdarzyć nawet w dobrych rodzaj ach kawy).	Skontaktować się z infolinią. Wskazówka: Kawę mieloną można nadal parzyć.
Jeżeli usunięcie usterki jest niemożliwe, skontaktować się z infolinią.

Samodzielne usuwanie drobnych usterek

Usterka Przyczyna	Postępowanie
Przycisk eco i przemi an.	Nigają na zapar zacza zaparzacz nieprawidłowo włożony lub zatrzaśnięty.	Ważzyć i zatrzasnąć zapar zacz 19.
Wskażanie nie pomo mimo pustego pojemnika na wodę.	Pomiędzy pojemnikiem na wodę a obudową znajduje się cienka warstwa wody zakłócająca rozpoznanie poziomu wody.	Osuszyć pojemnik na wodę i obudowę.
Jeżeli usunięcie usterki jest niemożliwe, skontaktować się z infolinią.

Ekologiczna utylizacja

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą z dnia 29 lipca 2005 r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz. U. z poz. 1495) symbolem przekreślonego kontenera na odpady.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz

20 Ogólne zasady dotyczące składowania i przetwarzania takiego sprzętu.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania, nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Serwis: Serwis.Fabryczny@

bshg.com

www.bosch-agd.pl

06/09
