Typ produktu	Okap kuchenny
Marka	Bertazzoni
Model	KIN52MOD1XC
Szerokość (szacunkowa)	52 cm
Minimalna odległość między płytą grzewczą a okapem	650 mm
Średnica przewodu odprowadzającego	min. 120 mm
Zasilanie elektryczne	220-240 V, 50/60 Hz (szacunkowo)
Klasa izolacji	Klasa I (wymagane uziemienie)
Liczba prędkości silnika	4 (T1, T2, T3, Intensywny)
Funkcja intensywna	Tak, czas trwania 6 minut
Oświetlenie	LED, regulowana intensywność
Pilot	Tak, w zestawie
Metalowy filtr przeciwtłuszczowy	Można myć w zmywarce (co 2 miesiące)
Filtr węglowy	Wymiana co 4 miesiące (nie nadaje się do prania)
Alarm nasycenia filtrów	Tak, dla obu typów filtrów
Materiał zewnętrzny	Stal nierdzewna (szacunkowo)
Panel Comfort Panel	Tak, zdejmowalny i myty ręcznie
Zastosowanie	Domowe, odprowadzanie zapachów kuchennych
Tryb odprowadzania	Odprowadzanie przez kanał (zalecane) lub recyrkulacja z filtrem węglowym
Bezpieczeństwo dzieci	Nadzór wymagany dla dzieci poniżej 8 roku życia

Często zadawane pytania - KIN52MOD1XC BERTAZZONI

Jaka jest minimalna odległość między płytą grzewczą a okapem?

Minimalna odległość bezpieczeństwa wynosi 650 mm. Sprawdź instrukcję płyty grzewczej: jeśli podano większą odległość, ma ona pierwszeństwo.

Jak czyścić filtry przeciwtłuszczowe?

Metalowe filtry przeciwtłuszczowe należy czyścić co 2 miesiące. Można je myć w zmywarce lub ręcznie z użyciem neutralnego detergentu.

Kiedy wymienić filtr węglowy?

Filtr węglowy należy wymieniać co 4 miesiące, a częściej w przypadku intensywnego użytkowania. Nie nadaje się do mycia ani regeneracji.

Jak zresetować alarm nasycenia filtrów?

Aby zresetować alarm, naciśnij i przytrzymaj przycisk T3 (przy wyłączonym obciążeniu), aż dioda LED S1 mignie 3 razy. Alarm dla filtrów metalowych włącza się po 100 godzinach pracy, dla węglowych po 200 godzinach.

Czy mogę używać okapu bez zewnętrznego przewodu odprowadzającego?

Tak, w trybie recyrkulacji z filtrem węglowym. Upewnij się, że pomieszczenie jest odpowiednio wentylowane, zwłaszcza jeśli używasz urządzeń gazowych.

Co zrobić w przypadku awarii oświetlenia LED?

Oświetlenie LED musi być wymienione przez wykwalifikowanego technika. Skontaktuj się z serwisem Bertazzoni w celu uzyskania lamp zamiennych.

Jak włączyć lub wyłączyć pilota?

Naciśnij i przytrzymaj przycisk T4 (przy wyłączonym obciążeniu). Dioda LED mignie 2 razy w przypadku aktywacji, 1 raz w przypadku dezaktywacji.

Jaka jest moc elektryczna okapu?

Moc nie jest podana w instrukcji, ale dla okapu tej wielkości zazwyczaj wynosi od 150 do 300 W. Podłącz do gniazdka z uziemieniem.

Czy panel Comfort można myć w zmywarce?

Nie, panelu Comfort nigdy nie należy myć w zmywarce. Czyść go wilgotną szmatką i neutralnym detergentem w płynie.

Co zrobić, jeśli okap nie uruchamia się?

Sprawdź zasilanie (gniazdko, bezpiecznik). Upewnij się, że pilot jest włączony (patrz poprzednie pytanie). Jeśli problem nie ustąpi, skontaktuj się z serwisem.

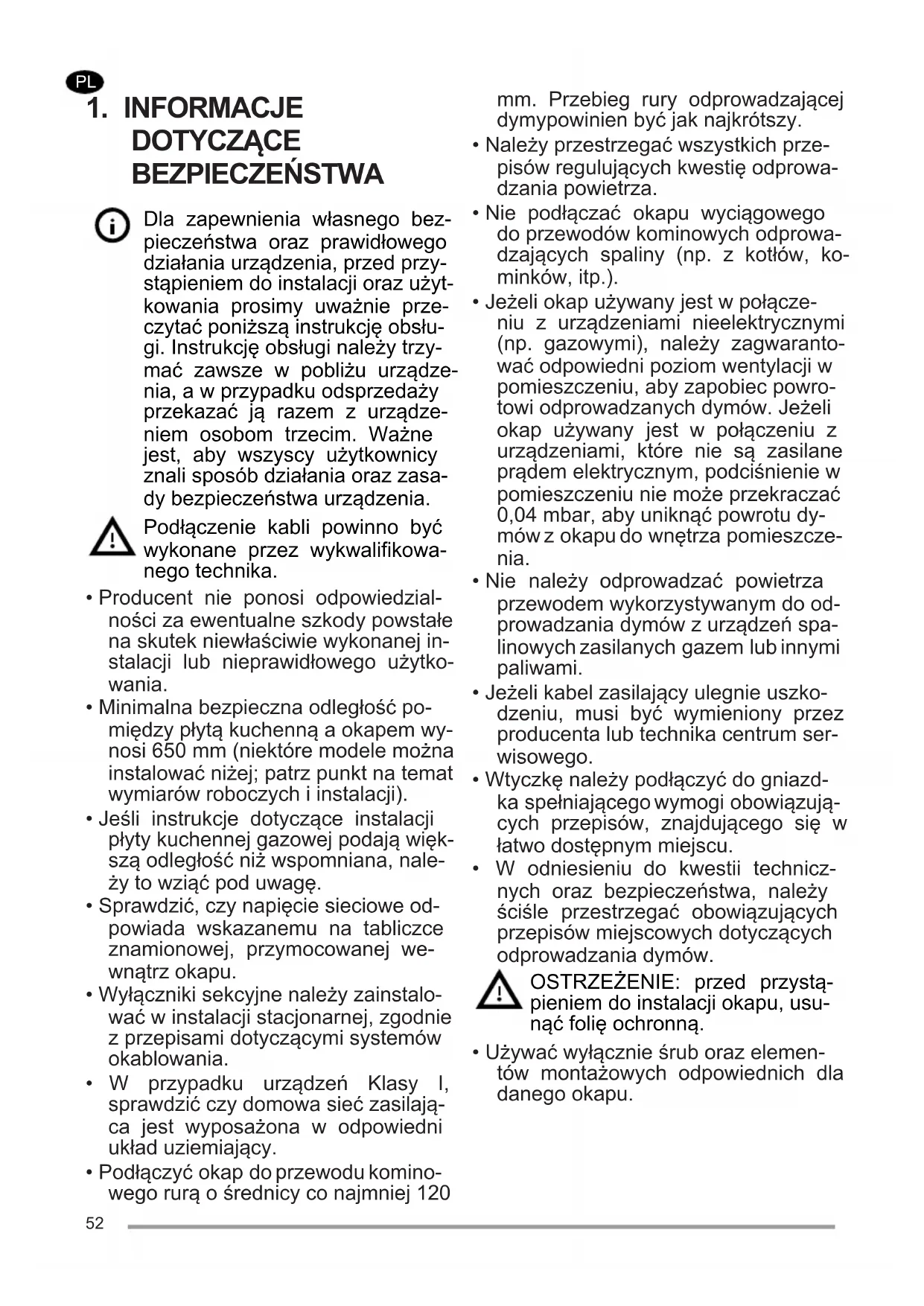

INSTRUKCJA OBSŁUGI KIN52MOD1XC BERTAZZONI

Dla zapewnienia własnego bezpieczeństwa oraz prawidłowego działania urządzenia, przed przystąpieniem do instalacji oraz użytkowania prosimy uważnie przeczytać poniższą instrukcję obsługi. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia, a w przypadku odsprzedaży przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa urządzenia.

Podłączenie kabli powinno być wykonane przez wykwalifikowanego technika.

• Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe na skutek niewłaściwie wykonanej instalacji lub nieprawidłowego użytkowania.
• Minimalna bezpieczna odległość pomiędzy płytą kuchenną a okapem wynosi 650 mm (niektóre modele można instalować niżej; patrz punkt na temat wymiarów roboczych i instalacji).
• Jeśli instrukcje dotyczące instalacji płyty kuchennej gazowej podają większą odległość niż wspomniana, należy to wziąć pod uwagę.
• Sprawdzić, czy napięcie sieciowe odpowiada wskazanemu na tabliczce znamionowej, przymocowanej we- wnątrz okapu.
• Wyłączniki sekcyjne należy zainstalo- wać w instalacji stacjonarnej, zgodnie z przepisami dotyczącymi systemów okablowania.
• W przypadku urządzeń Klasy I, sprawdzić czy domowa sieć zasilająca jest wyposażona w odpowiedni układ uziemiający.
• Podłączyć okap do przewodu komino- wego rurą o średnicy co najmniej 120

mm. Przebieg rury odprowadzającej dymypowinien być jak najkrótszy.

• Należy przestrzegać wszystkich przepisów regulujących kwestię odprowadzania powietrza.
• Nie podłącać okapu wyciągowego do przewodów kominowych odprowadzających spaliny (np. z kotłów, kominków, itp.).
• Jeżeli okap używany jest w połączeniu z urządzeniami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji w pomieszczeniu, aby zapobiec powrotowi odprowadzanych dymów. Jeżeli okap używany jest w połączeniu z urządzeniami, które nie są zasilane prądem elektrycznym, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar, aby uniknąć powrotu dy-mów z okapu do wnętrza pomieszczenia.

- Nie należy odprowadzać powietrza przewodem wykorzystywanym do odprowadzania dymów z urządzeń spalinowych zasilanych gazem lub innymi paliwami.

- Jeżeli kabel zasilający ulegnie uszkodzeniu, musi być wymieniony przez producenta lub technika centrum serwisowego.

- Wtyczkę należy podłączyć do gniazdka spełniającego wymogi obowiązujących przepisów, znajdującego się w łatwo dostępnym miejscu.

- W odniesieniu do kwestii technicznych oraz bezpieczeństwa, należy ściśle przestrzegać obowiązujących przepisów miejscowych dotyczących odprowadzania dymów.

OSTRZEŻENIE: przed przystąpieniem do instalacji okapu, usu-nąć folię ochronną.

- Używać wyłącznie śrub oraz elementów montażowych odpowiednich dla danego okapu.

OSTRZEŻENIE: instalacja śrub lub elementów mocujących wykonana niezgodnie z poniższymi wskazówkami może stwarzać ryzyko porażenia prądem.

- Nie patrzeć na nie bezpośrednio przez przyrządy optyczne (lornetka, szkło powiększające...).

- Nie flambirować potraw pod okapem: może to być przyczyną pożaru.

- Urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub z niedostatecznym doświadczeniem i wiedzą na temat jego działania, pod warunkiem że są nieustannie nadzorowane i zostały poinstruowane w kwestii bezpiecznej obsługi urządzenia oraz wynikających z tego zagrożeń. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.

- Dzieci należy nadzorować w celu upewnienia się, że nie bawią się urządzeniem.

- Urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub bez wystarczającego doświadczenia lub wiedzy na temat jego działania, chyba że zostały poinstruowane i są nieustannie nadzorowane.

Osiagalne części mogą się bardzo rozgrzać w trakcie używania ich razem z urządzeniami przeznaczonymi do gotowania.

- Wyczyścić i/lub wymienić filtry po upływie określonego czasu (ryzyko pożaru). Patrz punkt Konserwacja i czyszczenie.

- Jeżeli okap używany jest jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które od-

prowadzają wyłącznie powietrze obecne w pomieszczeniu).

- Ten symbol umieszczony na produkcie lub na jego opakowaniu oznacza, że nie można go usuwać jako zwykłego odpadu pochodzącego z gospodarstwa domowego. Zużyty produkt należy przekazać do centrum zbiórki odpadów specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Utylizując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej utylizacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Okapu nie należy używać do celów innych niż te, do których jest on przeznaczony.
• Nigdy nie pozostawiać włączonego dużego płomienia pod okapem, kiedy jest on uruchomiony.
• Intensywność płomienia należy regulować w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i nie wystawał po jego bokach.
• Nie zostawiać frytkownic bez nadzoru podczas używania: rozgrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

- Filtr węglowy nie nadaje się do mycia ani regeneracji i musi być wymieniany mniej więcej co 4 miesiące pracy lub częściej, w przypadku bardzo intensywnego użytkowania (W).

W

- Filtry przeciwtłuszczowe muszą być czyszczone co 2 miesiące pracy lub częściej w przypadku intensywnego użytkowania i można je myć w zmywarce (Z).

• Okap należy czyścić wilgotną szmatką i neutralnym płynnym do mycia.
• Do czyszczenia zewnętrznej i wewnętrznej strony okapu unikać stosowania produktów zawierających alkohol lub silikon.

Jeśli produkt lub jedna z jego części jest wykonana ze stali nierdzewnej, używać specjalnych produktów nieściernych, a podczas czyszczenia śledzić satynowe linie wykończenia.

• Odłączyć panel od korpusu okapu przesuwając odpowiednią dźwignię znajdująca się na sworzniu mocującym.
• Nigdy nie myć Comfort Panel w zmywarce.
• Oczyscić powierzchnię zewnętrzną za pomocą wilgotnej szmatki i płynnego neutralnego środka czyszczącego.
• Oczyscić powierzchnię wewnętrzną za pomoc wilgotnej szmatki i neutralnego środka czyszczącego, nie używać mokrych szmatek lub gąbek, strumieni wody i substancji ściernych.
• Po zakończeniu czynności ponownie założyć panel na korpus okapu i zamknąć.

Czyszczenie Comfort Panel

- Pociągnąć i otworzyć Comfort Panel.

4. POLECENIA

					S1
Przycisk	Naciśnięcie na przycisk	Funkcja LED
L	Krótkie Włącza/Wyłącza światła o maksymalnym natężeniu. -
T1	Krótkie Włącza/Wyłącza silnik z pierwszą prędkością. Stała
T2	Krótkie Włącza silnik na drugiej prędkości. Stała
	Długie, kiedy wszystkie obciążenia są wyłączone (silnik i światła)	Włącza/Wyłącza alarm Filtrów Węglowych.Funkcja włącza się/wyłącza się w chwili zwolnienia przycisku.			Led miga 2 krotnie: alarm aktywny.Led miga 1 raz: alarm nieaktywny.
T3	Krótkie Włącza silnik na trzeciej prędkości. Stała
	Długie naciśnięcie w przypadku gdy wszystkie obciążenia są wyłączone (światła i silnik)	Wykonywane jest zresetowanie alarmu nasycenia Filtrów.Funkcja włącza się/wyłącza się w chwili zwolnienia przycisku.			Led S1 miga 3 razy.
T4	Krótkie	Włącza silnik z prędkością Intensywną.Prędkość ta uruchamia się na czas równy 6 minutom. Po upływie takiego czasu, system automatycznie powraca do wcześniej wybranej prędkości. Jeżeli zostanie uaktywniona gdy silnik jest wyłączony, po upływie ustawionego czasu następuje przejście do trybu OFF.Wyłącza się go poprzez wciśnięcie tego samego przycisku lub wyłączenie silnika.			Stała
	Długie Włącza/Wyłącza pilota zdalnego sterowania.Funkcja włącza się/wyłącza się w chwili zwolnienia przycisku.				Led miga 2 krotnie: pilota zdalnego sterowania aktywny.Led miga 1 raz: pilota zdalnego sterowania nieaktywny.
S1	-	Wskazuje alarm nasycenia Filtrów Przeciwtłuszczowych Meta-lowych i konieczność ich umycia. Alarm włącza się po 100 godzinach rzeczywistej pracy okapu.			Stała
	-	Sygnalizuje alarm nasycenia Filtr Przeciwzapachowego Węglowego. Alarm włącza się po 200 godzinach rzeczywistej pracy okapu.			Migająca

5. PILOT (OPCJA)

901575

6. OŚWIETLENIE

- W celu wymiany należy skontaktować się z centrum serwisowym ("W celu zakupu zwrócić się do centrum serwisowego").

- Żarówki należące do grupy ryzyka 1 zgodnie z IEC/EN62471 w odległości 20 cm oraz nie należące do grupy ryzyka zgodnie z IEC/EN62471 w odległości 30 cm.
