KIN70P1XV - Okap kuchenny BERTAZZONI - Bezpłatna instrukcja obsługi

Marka	Bertazzoni
Model	KIN70P1XV
Typ produktu	Okap kuchenny
Typ instalacji	Do zabudowy lub na ścianę (wyciąg lub recyrkulacja)
Napięcie zasilania	220-240 V ~
Częstotliwość	50/60 Hz
Liczba prędkości	4 (w tym jeden boost czasowy)
Oświetlenie	LED (grupa ryzyka 1 wg IEC/EN62471 w odległości 20 cm)
Filtr tłuszczowy	Zmywalny w zmywarce, czyścić co 2 miesiące
Filtr węglowy	Niezmywalny, wymieniać co 4 miesiące (lub częściej w zależności od użytkowania)
Minimalna odległość bezpieczeństwa	650 mm nad płytą grzewczą (przestrzegać instrukcji producenta kuchenki)
Średnica przewodu wydechowego	Minimum 120 mm
Klasa ochronności elektrycznej	Klasa I (obowiązkowe uziemienie)
Zabezpieczenie dziecięce	Tak (zalecane użytkowanie pod nadzorem)
Konserwacja	Czyścić zewnętrzną powierzchnię wilgotną szmatką i neutralnym detergentem
Części zamienne	Filtry i lampy dostępne po kontakcie z serwisem
Możliwość naprawy	Wymiana wadliwych podzespołów przez wykwalifikowany personel
Gwarancja	Zapoznać się z ogólnymi warunkami sprzedaży
Instrukcja obsługi	Dostępna do bezpłatnego pobrania na notice-facile.com

Często zadawane pytania - KIN70P1XV BERTAZZONI

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Minimalna odległość bezpieczeństwa wynosi 650 mm. Jednakże, jeśli instrukcja płyty gazowej określa większą odległość, należy bezwzględnie jej przestrzegać.

Jak czyścić filtry tłuszczowe okapu?

Filtry tłuszczowe należy czyścić co 2 miesiące (lub częściej w przypadku intensywnego użytkowania). Są zmywalne w zmywarce. Użyj łagodnego detergentu i pozostaw do wyschnięcia przed ponownym założeniem.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy należy wymieniać mniej więcej co 4 miesiące pracy, lub częściej przy intensywnym użytkowaniu. Nie jest ani zmywalny, ani regenerowany.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Nie używać okapu. Zlecić wymianę przewodu przez producenta lub autoryzowanego technika, aby uniknąć ryzyka porażenia prądem.

Czy mogę używać okapu z kuchenką gazową?

Tak, ale należy upewnić się, że pomieszczenie jest odpowiednio wentylowane, aby uniknąć cofania się gazów spalinowych. Podciśnienie nie może przekraczać 0,04 mbar.

Jak działa regulacja prędkości?

Naciśnij krótko T1 dla prędkości 1, T2 dla 2, T3 dla 3. Aby włączyć prędkość boost (4), przytrzymaj T3 przez 2 sekundy; wyłączy się automatycznie po 6 minutach.

Czy lampy okapu można wymieniać?

Tak, ale wymiana musi być wykonana przez autoryzowany serwis. Lampy są typu LED (grupa ryzyka 1 w odległości 20 cm).

Dlaczego okap się nie włącza?

Najpierw sprawdź zasilanie elektryczne (gniazdko, wyłącznik). Upewnij się, że wtyczka jest dobrze podłączona. Jeśli problem nadal występuje, skontaktuj się z wykwalifikowanym technikiem.

Czy okap może pracować w trybie recyrkulacji?

Tak, wystarczy zainstalować filtr węglowy (nie w zestawie), aby okap recyrkulował powietrze bez zewnętrznego wyciągu. Należy przestrzegać lokalnych przepisów.

Gdzie mogę pobrać pełną instrukcję?

Instrukcja jest dostępna do bezpłatnego pobrania na stronie notice-facile.com. Można ją również przeglądać online lub poprosić o tłumaczenie.

INSTRUKCJA OBSŁUGI KIN70P1XV BERTAZZONI

OKAP KUCHENNY - Instrukcja użytkowania PL

KIN52P1XV

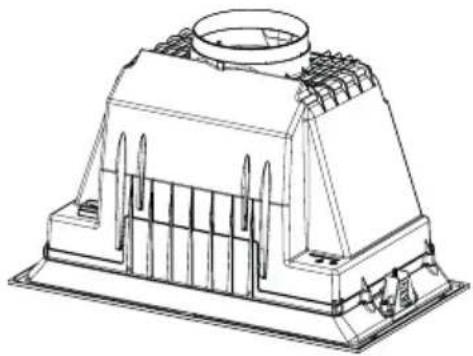

KIN70P1XV

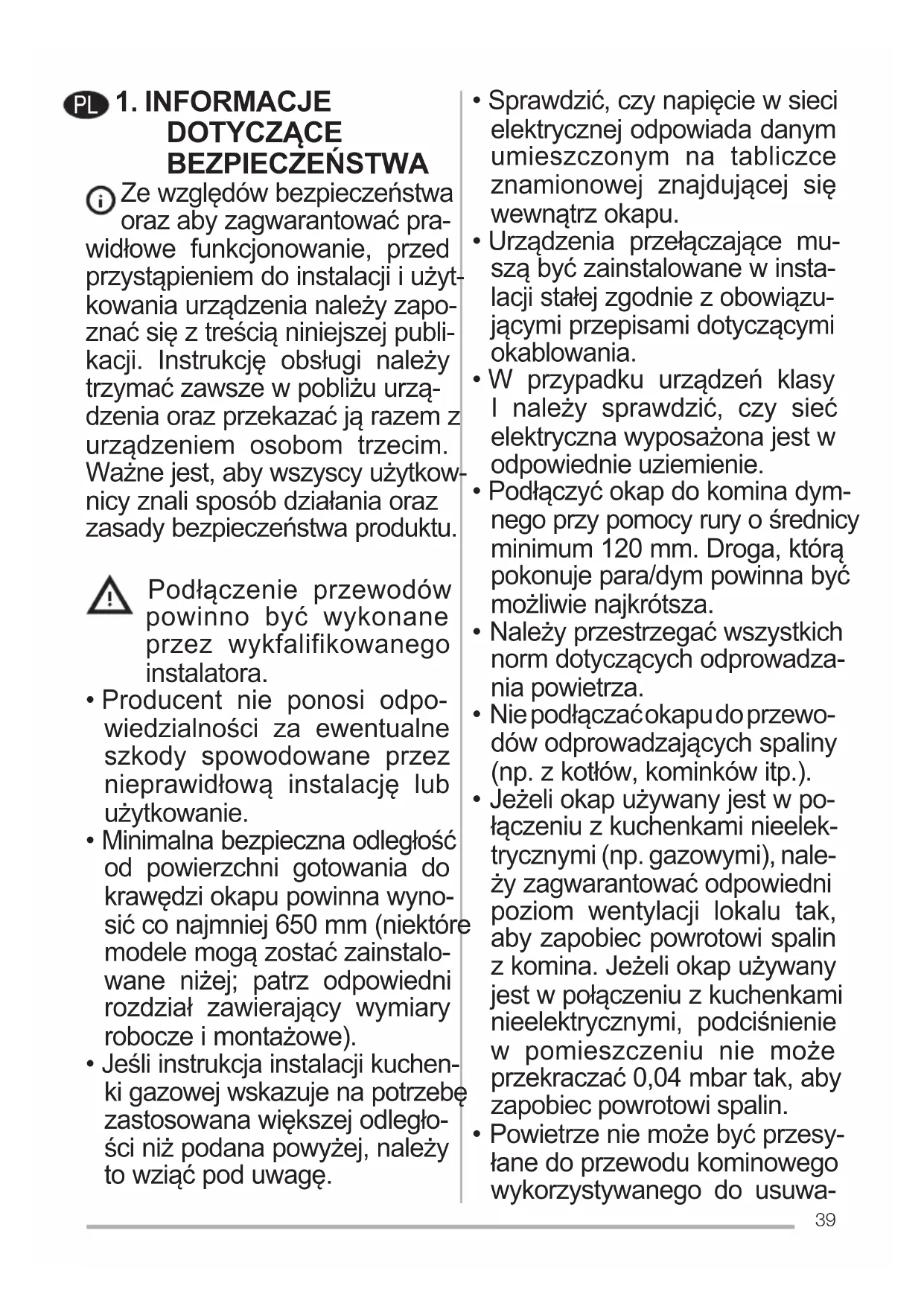

Ze względów bezpieczeństwa oraz aby zagwarantować prawidłowe funkcjonowanie, przed przystąpieniem do instalacji i użytkowania urządzenia należy zapoznać się z treścią niniejszej publikacji. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia oraz przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa produktu.

Podłączenie przewodów powinno być wykonane przez wykfalifikowanego instalatora.

• Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez nieprawidłową instalację lub użytkowanie.
• Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić co najmniej 650 mm (niektóre modele mogą zostać zainstalowane niżej; patrz odpowiedni rozdział zawierający wymiary robocze i montażowe).

• Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowana większej odległości niż podana powyżej, należy to wziąć pod uwagę.

• Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu.

• Urządzenia przełączające muszą być zainstalowane w instalacji stałej zgodnie z obowiązującymi przepisami dotyczącymi okablowania.
• W przypadku urządzeń klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie.
• Podłączyć okap do komina dymnego przy pomocy rury o średnicy minimum 120 mm. Droga, którą pokonuje para/dym powinna być moźliwie najkrótsza.
• Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza.
• Nie podłączać okapu do przewodów odprowadzających spaliny (np. z kotłów, kominków itp.).
• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z komina. Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar tak, aby zapobiec powrotowi spalin.
• Powietrze nie może być przesyłane do przewodu kominowego wykorzystywanego do usuwa-

nia spalin urządzeń zasilanych gazem lub innymi materiałami palnymi.

• Jeżeli kabel zasilający ulegnie uszkodzeniu, musi on zostać wymieniony przez producenta lub jego serwisanta.
• Wtyczkę należy podłączyć do gniazdka odpowiedniego typu zgodnie z obowiązującymi normami oraz w miejscu łatwo dostępnym.
• W odniesieniu do kwestii technicznych oraz bezpieczeństwa należy ściśle przestrzegać obowiązujących przepisów dotyczących odprowadzania spalin, ustanowionych przez władze lokalne.

OSTRZEŻENIE: przed przy- stąpieniem do instalacji okapu należy zdjąć folie ochronną.

- Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu.

OSTRZEŻENIE: brak śrub lub elementu osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem.

• Nie należy na nią patrzeć za pomocą narzędzi optycznych (lor-netka, szkło powiększające...).
• Nie zapalać potraw pod okapem: może to być przyczyną pożaru.
• Niniejsze urządzenie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby

o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy na temat jego działania, powinni oni zostać jednak poinstruowani oraz skontrolowani w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.

- Dzieci nie należy zostawiać bez nadzoru i nie należy im zezwalać na zabawę urządzeniem.

- Urządzenie nie może być użytkowane przez osoby (i dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy, o ile nie są one nadzorowane oraz instruowane.

Części zewnętrznemogąstać się bardzo gorące, jeżeli używane są razem z urządzeniami przeznaczonymi do gotowania.

• Umyć i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). Patrz rozdział Czyszczenie i konserwacja.
• Jeżeli okap używany jest jednocześnie z urządzeniami spaającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić

odpowiednią wentylację (nie dotyczy urządzeń, które jedynie pobierają powietrze z pomieszczenia).

- Symbol ✉ znajdujący się na urządzeniu lub na jego opakowaniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Zużyty produkt należy przekazać do centrum zbiórki odpadów, specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie mia-sta/gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Nie wolno nigdy używać okapu do celów innych niż te, do których został zaprojektowany.
• Nie wolno nigdy pozostawiać wolnego ognia o dużej intensywności pod działającym okapem.
• Należy dokonać regulacji intensywności płomienia w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i

nie wydostawał się z jego boków.

- Nie zostawiać naczyń do smażenia bez nadzoru podczas użycia: przegrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

- Filtry z węgla aktywnego nie są one przeznaczone do mycia ani regeneracji i należy je wymieniać co około 4 miesiące użytkowania lub częściej, jeśli używane są bardzo intensywnie (W).

W

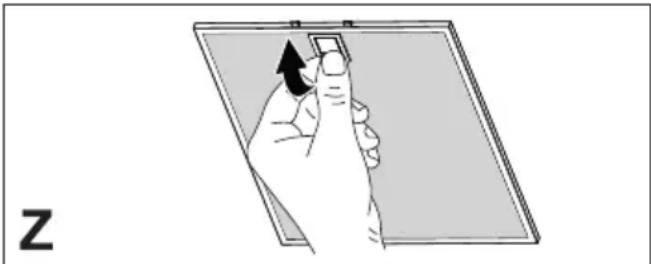

- Filtry przeciw-tłuszczowe należy myć, co 2 miesiące lub częściej w razie użytkowania intensywnego, można je myć w zmywarce (Z).

- Zaleca się czyszczenie okapu przy pomocy wilgotnej ściereczki i neutralnego płynu do mycia.

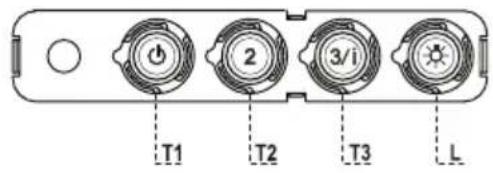

4. STEROWANIE

PRZYCISK DIODA FUNKCJE
T1Prędkość	Włączona	Uruchomienie silnikaz pierwszą prędkością.
		Wyłączanie silnika.
T2Prędkość	Włączona	Uruchomienie silnikaz drugą prędkością.
T3Prędkość	Stała Krótkie naciśnięcie powoduje uruchomienie silnika z trzecią prędkością
	Miga Naciśnięcie na 2 sekundy. Aktywacja czwartej prędkości na 6 minut, po tym czasie prędkość po-wraca do wcześniej ustawionej. Dostosowana do obecności bardzo intensywnych oparów z gotowania.
LOświetlenie		Włączanie i wyłącza-nie oświetlenia.

Uwaga: Przycisk T1 wyłącza silnik, przechodząc zawsze przez pierwszą prędkość.

5. OŚWIETLENIE

- Żarówki należące do grupy ryzyka 1 zgodnie z IEC/EN62471 w odległości 20 cm oraz nie należące do grupy ryzyka zgodnie z IEC/EN62471 w odległości 30 cm.

- W celu wymiany diody należy skontaktować się z technicznym działem Obsługi Klienta („W celu nabycia diody należy skontaktować się z technicznym działem Obsługi Klienta“).

CE
