KIN52MOD1XC - Köksfläkt BERTAZZONI - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Bertazzoni
Modell	KIN52MOD1XC
Bredd (uppskattning)	52 cm
Minsta avstånd mellan spishäll och fläkt	650 mm
Diameter på evakueringskanal	120 mm minimum
Elanslutning	220-240 V, 50/60 Hz (uppskattning)
Isolationsklass	Klass I (jordning obligatorisk)
Antal motorhastigheter	4 (T1, T2, T3, Intensiv)
Intensivfunktion	Ja, varaktighet 6 minuter
Belysning	LED, justerbar intensitet
Fjärrkontroll	Ja, ingår
Metallfettfilter	Diskmaskinssäker (varannan månad)
Aktivt kolfilter	Byte var 4:e månad (ej tvättbart)
Filtermättnadsalarm	Ja, för båda filtertyperna
Yttermaterial	Rostfritt stål (uppskattning)
Comfort Panel-panel	Ja, avtagbar och handtvättbar
Användning	Hushåll, avlägsnande av kökslukter
Avluftningsläge	Frånluft med kanal (rekommenderad) eller recirkulation med kolfilter
Barnsäkerhet	Övervakning krävs för barn under 8 år

Vanliga frågor - KIN52MOD1XC BERTAZZONI

Vilket är minsta avståndet mellan spishäll och fläkt?

Minsta säkerhetsavstånd är 650 mm. Kontrollera din spishälls instruktioner: om ett större avstånd anges, gäller detta.

Hur rengör man fettfiltren?

Metallfettfiltren måste rengöras var 2:e månad. De kan diskas i diskmaskin eller för hand med ett neutralt rengöringsmedel.

När måste aktivt kolfilter bytas?

Aktivt kolfilter måste bytas var 4:e månad, eller oftare vid intensiv användning. Det är varken tvättbart eller återanvändbart.

Hur återställer man filtermättnadsalarmet?

För att återställa alarmet, tryck länge på knappen T3 (alla belastningar avstängda) tills LED S1 blinkar 3 gånger. Alarmet för metallfilter utlöses efter 100 timmars drift, för kolfilter efter 200 timmar.

Kan jag använda fläkten utan yttre evakueringskanal?

Ja, i recirkulationsläge med ett aktivt kolfilter. Se till att rummet är ordentligt ventilerat, särskilt om du använder gasapparater.

Vad gör jag om LED-belysningen slutar fungera?

LED-belysningen måste bytas av en kvalificerad tekniker. Kontakta Bertazzonis kundtjänst för att få reservlampor.

Hur aktiverar eller avaktiverar man fjärrkontrollen?

Tryck länge på knappen T4 (alla belastningar avstängda). LED blinkar 2 gånger för aktivering, 1 gång för avaktivering.

Vilken är fläktens elektriska effekt?

Effekten anges inte i manualen, men för en fläkt av denna storlek är den vanligtvis mellan 150 och 300 W. Anslut till ett jordat uttag.

Kan Comfort Panel diskas i diskmaskin?

Nej, Comfort Panel får aldrig diskas i diskmaskin. Rengör den med en fuktig trasa och ett neutralt flytande rengöringsmedel.

Vad gör jag om fläkten inte startar?

Kontrollera elanslutningen (uttag, säkring). Se till att fjärrkontrollen är aktiverad (se föregående fråga). Om problemet kvarstår, kontakta kundtjänst.

BRUKSANVISNING KIN52MOD1XC BERTAZZONI

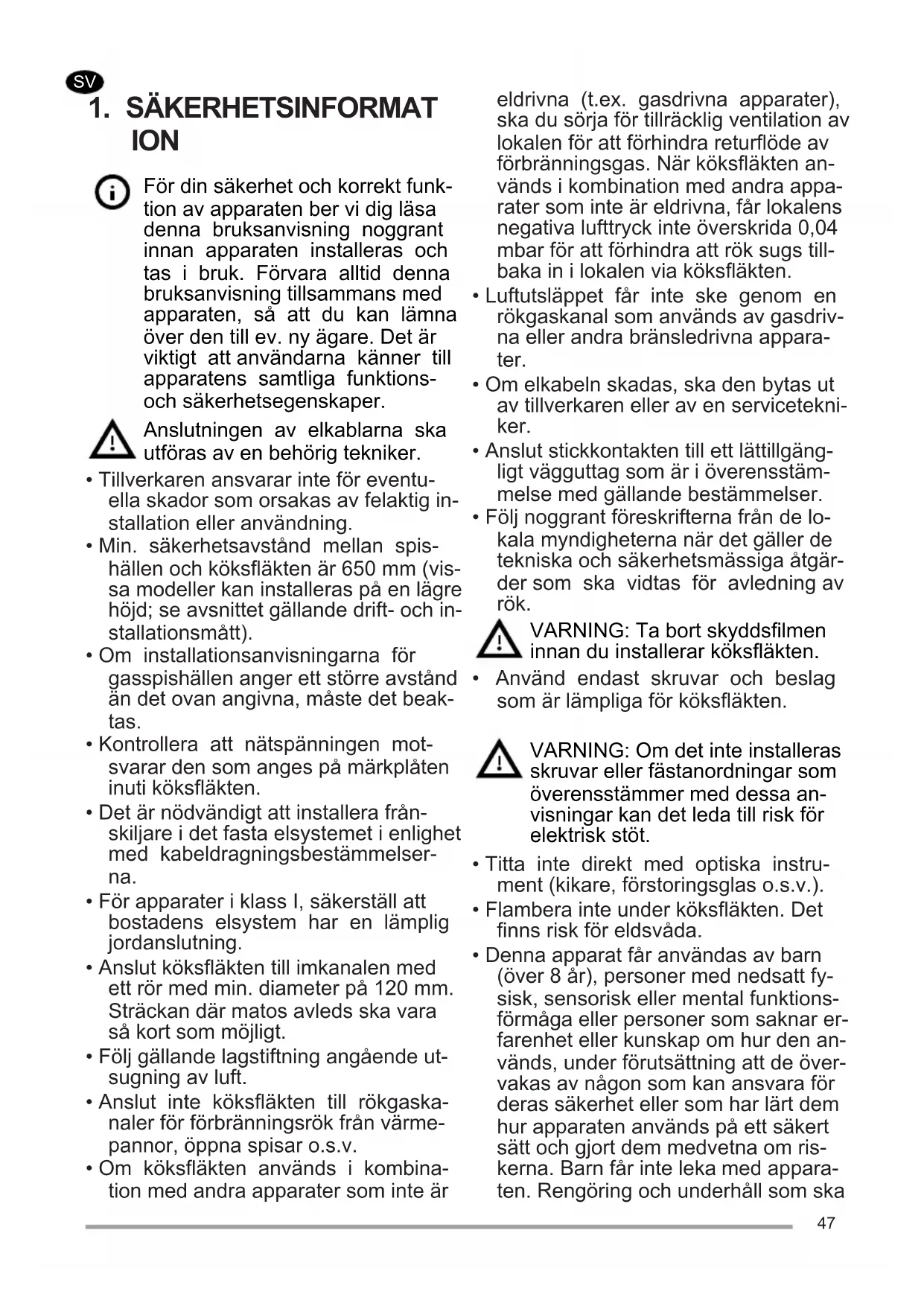

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

Anslutningen av elkablarna ska utföras av en behörig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämmelserna.
• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående ut-sugning av luft.
• Anslut inte köksfläkten till rökgaska- naler för förbränningsrök från värme- pannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är

eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.

• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.
• Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

WARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

WARNING: Om det inte installeras skruvar eller fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

• Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).
• Flambera inte under köksfläkten. Det finns risk för eldsvåda.
• Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska

utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

• Håll barn under uppsikt så att de inte leker med apparaten.
• Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

• Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.
• Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.

2. ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk för att avlägsna matos i köket.

• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.

• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.

• Justera lågans styrka så att den endast vidrör kokkärlets botten och inte slickar utmed dess sidor.
• Fritöserna ska kontrolleras hela tiden under användningen. Den överhetta-de oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

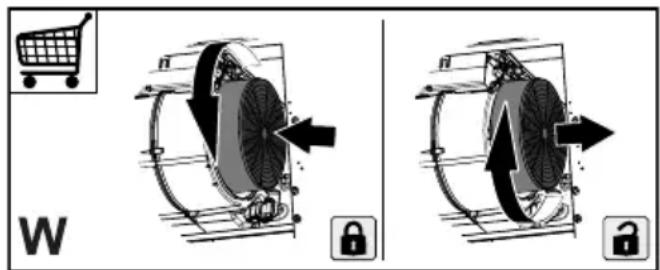

- Filtren med aktivt kol är varken tvättbara eller regenereringsbara och måste bytas ut ungefär var 4:e månad eller oftare i händelse av mycket intensiv användning (W).

W n n

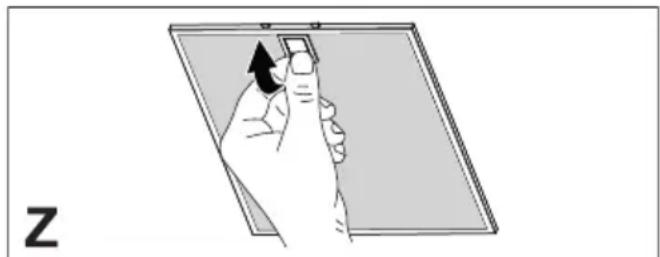

- Fettfiltren ska rengöras varannan driftsmånad eller oftare i händelse av en mycket intensiv användning och kan diskas i diskmaskin (Z).

• Rengör fläkten med en fuktig trasa och neutralt rengöringsmedel.
• För utvändig och invändig rengöring av fläkten, undvik alkoholhaltiga eller silikonhaltiga produkter.

Om produkten eller en av dess delar är i rostfritt stål, använd specifika ej skrapande produkter för rengöringen och följ slipningslinjerna för rengöringen.

• Öppna Comfort panelen genom att dra i den.
• Koppla bort panelen från fläktens stomme genom att låta den därför avsedda spaken på fäststiftet glida.
• Comfort panelen får absolut inte diskas i diskmaskinen.
• Rengör den utvändigt med en våt trasa och neutralt flytande diskmedel.
• Rengör den även invändigt med användning av en fuktig trasa och neutralt diskmedel; använd inte våta trasor eller svampar eller vattenstrålar; använd inte skrapande substanser.
• Vid avslutad procedur haka på nytt fast panelen på fläktens stomme och stäng den igen.

4. MANÖVERDON

Knapp Tryck på knappen		Funktion Led-lampa
L	Kort Tänder/släcker	lamporna med maximal ljusstyrka. -
T1	Kort Slår på/av motorn vid första hastigheten. Fast
T2	Kort Slår på motorn	vid den andra hastigheten. Fast
	Lång med alla las-ter avstängda (motor och ljus)	Aktiverar/Inaktiverar larmet för Filtren med Aktivt Kol.Denna funktion aktiveras/inaktiveras när knappen släpps upp.			Led-lampan blinkar 2 gånger: larm aktiverat.Led-lampan blinkar 1 gång: larm inaktiverat.
T3	Kort Slår på motorn	vid tredje hastigheten. Fast
	Långt tryck med alla belastningar avstängda (motor och lampor)	Man utför återställning av larmet för mättade Filter.Denna funktion aktiveras/inaktiveras när knappen släpps upp.			Led S1 blinkar 3 gånger.
T4	Kort	Slår på motorn vid Intensiv hastighet.Denna hastighet är tidsinställd på 6 minuter. När tiden förflutit, går systemet automatiskt tillbaka till den tidigare valda hastigheten. Om aktiverad med avstängd motor går den tillbaka till läge OFF, när tiden förflutit.De inaktiveras genom att trycka in samma knapp eller slå av motorn.			Fast
	Långt	Aktivera/Inaktivera fjärrkontrollen.Denna funktion aktiveras/inaktiveras när knappen släpps upp.			Led-lampan blinkar 2 gånger: fjärrkontroll aktiverad.Led-lampan blinkar 1 gång: fjärrkontroll inaktiverad.
S1	-	Anger larmet för mättnad av Fettfiltren i metall och behovet att tvätta dem. Larmet sätts igång efter fläktens effektiva 100 driftstimmar.			Fast
	-	Anger larm för mättnad av Luktfiltret med Aktivt Kol. Larmet sätts igång efter fläktens effektiva 200 driftstimmar.			Blinkande

5. FJÄRRKONTROLL (TILLVAL)

901575

6. BELYSNING

- Kontakta servicecenter för byte ("Kontakta en auktoriserad serviceverkstad för köp").

- Lampor tillhörande riskgrupp 1 enligt IEC/EN 62471 vid 20 cm avständ från ögonen och ingen riskgrupp enligt IEC/EN 62471 vid 30 cm avständ från ögonen.
