BRUKSANVISNING K90HERTX BERTAZZONI

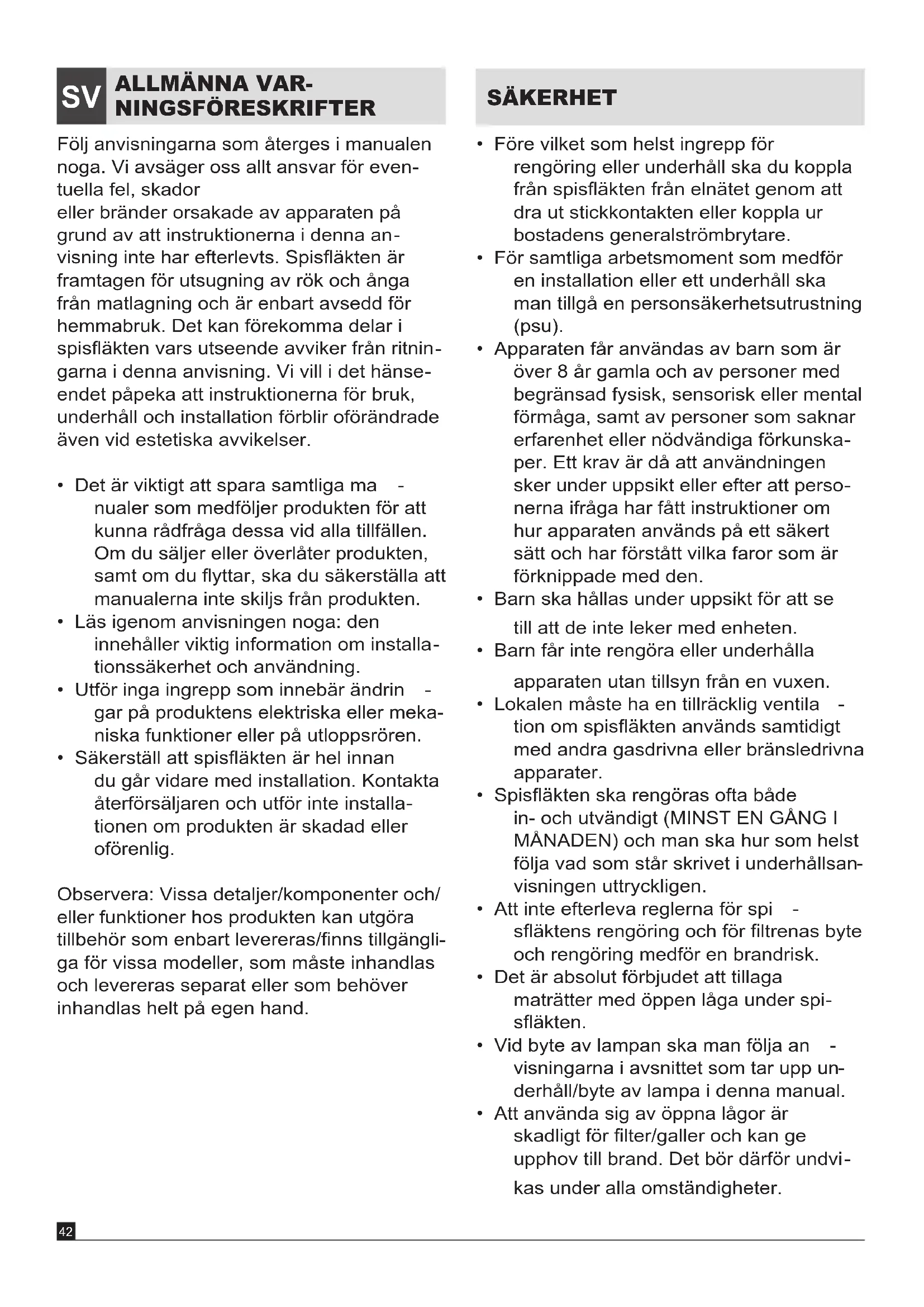

Följ anvisningarna som återges i manualen noga. Vi avsäger oss allt ansvar för eventuella fel, skador

eller bränder orsakade av apparaten på grund av att instruktionerna i denna anvisning inte har efterlevts. Spisfläkten är framtagen för utsugning av rök och ånga från matlagning och är enbart avsedd för hemmabruk. Det kan förekomma delar i spisfläkten vars utseende avviker från ritningarna i denna anvisning. Vi vill i det hänse-endet påpeka att instruktionerna för bruk, underhåll och installation förblir oförändrade även vid estetiska avvikelser.

• Det är viktigt att spara samtliga manualer som medföljer produkten för att kunna rådfråga dessa vid alla tillfällen. Om du säljer eller överlåter produkten, samt om du flyttar, ska du säkerställa att manualerna inte skiljs från produkten.
• Läs igenom anvisningen noga: den innehåller viktig information om installationssäkerhet och användning.
• Utför inga ingrepp som innebär ändrin - gar på produktens elektriska eller mekaniska funktioner eller på utloppsrören.
• Säkerställ att spisfläkten är hel innan du går vidare med installation. Kontakta återförsäljaren och utför inte installationen om produkten är skadad eller oförenlig.

Observera: Vissa detaljer/komponenter och/eller funktioner hos produkten kan utgöra tillbehör som enbart levereras/finns tillgängliga för vissa modeller, som måste inhandlas och levereras separat eller som behöver inhandlas helt på egen hand.

SÄKERHET

• Före vilket som helst ingrepp för rengöring eller underhåll ska du koppla från spisfläkten från elnätet genom att dra ut stickkontakten eller koppla ur bostadens generalströmbrytare.
• För samtliga arbetsmoment som medför en installation eller ett underhåll ska man tillgå en personsäkerhetsutrustning (psu).
• Apparaten får användas av barn som är över 8 år gamla och av personer med begränsad fysisk, sensorisk eller mental förmåga, samt av personer som saknar erfarenhet eller nödvändiga förkunskaper. Ett krav är då att användningen sker under uppsikt eller efter att personerna ifråga har fått instruktioner om hur apparaten används på ett säkert sätt och har förstått vilka faror som är förknippade med den.
• Barn ska hållas under uppsikt för att se till att de inte leker med enheten.
• Barn får inte rengöra eller underhålla apparaten utan tillsyn från en vuxen.
• Lokalen måste ha en tillräcklig ventila - tion om spisfläkten används samtidigt med andra gasdrivna eller bränsledrivna apparater.
• Spisfläkten ska rengöras ofta både in- och utvändigt (MINST EN GÅNG I MÅNADEN) och man ska hur som helst följa vad som står skrivet i underhållsanvisningen uttryckligen.
• Att inte efterleva reglerna för spi - sfläktens rengöring och för filtrenas byte och rengöring medför en brandrisk.
• Det är absolut förbjudet att tillaga maträtter med öppen låga under spisfläkten.
• Vid byte av lampan ska man följa an - visningarna i avsnittet som tar upp underhåll/byte av lampa i denna manual.
• Att använda sig av öppna lågor är skadligt för filter/galler och kan ge upphov till brand. Det bör därför undvikas under alla omständigheter.

- Fritering bör utföras under kontrollerade former så att den upphettade frite-ringsoljan inte fattar eld.

WARNING:

När spishällen är i funktion kan spisfläktens åtkomliga delar bli varma.

INSTALLATION

• Minimiavståndet mellan spishällens stödyta för kokkärl och spisfläktens nedre del får inte vara mindre än det som anges på bilden som hänför sig till installation för olika typer av spishällar (Gasdriven: 650mm /Elektrisk:500mm). Om installationsanvisningen för en gasdriven spishäll anger ett större avständ än så ska man ta hänsyn till det (Fig.2).
• Anslut inte enheten till elnätet igen förrän installationen är helt färdig.
• Beträffande tekniska och säkerhetsrelate-rade åtgärder som ska tillämpas för utsugning av rökångor bör man följa vad som föreskrivs av lokalt behöriga myndigheter.
• Den utsugna luften får inte ledas in ett rör som även används för utsugning av rökgaser genererade av gasdrivna eller bränsledrivna apparater.
• Använd eller lämna inte spisfläkten utan lampan rätt monterad då detta kan medföra en risk för att träffas av en elektriskt stöt.
• Använd ALDRIG spisfläkten utan galler/
  • filter rätt monterade/i!
• Spisfläkten ska ALDRIG användas som stödyta för föremål om detta inte anges uttryckligen. Den sammantagna maxvikten för eventuella föremål som placeras eller hängs ovanpå spisfläkten (i de fall där detta är tillåtet) får inte överskrida 1,5 kg.
• Använd bara de fästskruvar som medföljde produkten inför installation eller inhandla rätt sorts skruvar om några sådana inte medföljde vid leverans.
• Använd rätt längd på skruvarna som be- skrivs i dokumentationen.
• Om du är osäker över något ska du kontakta en auktoriserad kundtjänst eller en liknande kvalificerad personal.

WARNING!

En användning av fästskruvar och fästhjälpmedel som är oförenliga med denna anvisning kan medföra en elektrisk risk.

Använd inte en programmerad kontroll, en timer, en separat fjärrkontroll eller vilken som helst annan enhet som aktiveras automatiskt.

MONTERING

Innan du påbörjar installationen ska du:

• Kontrollera att inhandlad produkt har lämplig storlek för vald installationsplats.
• Kontrollera att det inuti spisfläkten (på grund av emballering under frakt) inte förekommer annat medföljande material (till exempel små påsar med skruvar i, garantier, o.s.v.). Dessa ska i så fall plockas ut och förvaras för åte-ranvändning.

Följ de monteringsanvisningar som anges nedan:

1. Under produktinstallationen ska man hålla rekommenderat avständ till spishällen (Gasdriven: 650mm / Elektrisk:500mm). 2).

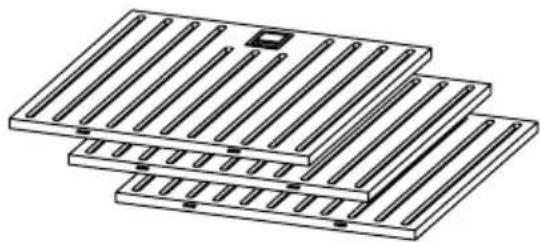

2. Ta ut de tre filtrena i metall (Fig.3-B).
3. Borra hål i väggen enligt skissen i mal - len (se Fig. 4).
4. För att fästa spisfläkten ska man använda sig av insatserna (Fig. 5).
5. Häng upp spisfläkten på väggen (A), och fäst den med skruvarna (C) (Fig.6).
6. Placera fästjärnet (D) och fäst det till väggen (B) (Fig. 6).
7. Justera den teleskopiska rökgångens delar och fäst den till fästjärnet (D) (Fig.7).

WARNING!

Produkten väger mycket. Spisfläktens förflyttning och installation ska därför göras av minst två personer eller flera.

ELEKTRISK ANSLUTNING

Nätspänningen ska motsvara det spänningstal som återges på märkskylten med tekniska egenskaper som sitter inuti själva spisfläkten. Om spisfläkten är utrustad med en stickkontakt ska man ansluta spisfläkten till ett eluttag som är förenligt med gällande bestämmelser och som är placerat på en plats som är åtkomlig även efter installationen. Om stickkontakt saknas (en direkt anslutning till elnätet) eller om stickkontakten inte sitter på en åtkomlig plats efter installationen ska man koppla in en bipolär strömbrytare varmed en fullständig urkoppling av elnät i överspänningskategori III kan ske enligt installationskraven.

WARNING!

Innan du ansluter spisfläktens krets till elnätet igen för att kontrollera dess korrekta funktion ska du alltid se till så att nätkabeln är rät monterad. Spisfläkten är försedd med en speciell nätkabel; om nätkabeln förstörs ska man begära en ny av teknisk support.

ANVÄNDNING

Tips för en korrekt användning i syfte att uppnå en minskad miljöpåverkan:

När du börjar laga mat ska spisfläkten ställas in på lägsta hastighet. Lämna sedan spisfläkten påslagen under några minuter efter att maten har tillretts färdigt. Du ska bara öka hastigheten genom att använda dig av

Booster-funktionen i extremfall om det förekommer stora mängder med rök och ånga från matos. För att bevara systemet för odörbekämpning i ett funktionsdugligt skick ska man efter behov byta ut kolfiltret/kolfiltren. För att bevara fettfiltret i ett funktionsdugligt skick ska man rengöra det vid behov. För att optimera effektiviteten och minimera buller ska man använda sig av största förutsedda diameter för rören som anges i denna manual. Spisfläkten är tillverkad för att kunna användas antingen i en version med frånluftsdrift och extern rökevakuering eller i en filtrerande version med intern återcirkulering.

VERSION MED FRÅNLUFTSDRIFT

Rökgaserna evakueras till utanför husbyggnaden via ett utloppsrör som har fästs till kopplingsflänsen.

WARNING!

Evakueringsröret brukar inte ingå och behöver därför inhandlas. Diametern på utloppsröret ska om möjligt sammanfalla med diametern hos kopplingsringen (kopplingsfläns) (∅150/∅120 - sid.3).

WARNING!

För den här typen av installation gäller att eventuellt installerade kolfilter i spisfläkten behöver plockas bort.

Anslut spisfläkten till rör och utloppshål i väggen med samma diameter som luftutloppet (kopplingsflänsen). Att använda rör och utloppsrör i väggen med en mindre diameter än rekommenderat kommer leda till att utsugningsprestationen försämras och till en kraftig bullerökning. Vi avsäger oss därför allt ansvar om detta råd inte har följts.

Använd ett rör av kortast möjliga längd. På vågräta sträckor ska röret ha en mindre lutning (cirka10%) så att luften leds ut bättre från rummet.

• Använd ett rör med minsta möjliga antal böjningar (böjningens maxvinkel: ≤90°).
• Undvik större avvikelser för rörets tvärsnitt. Undantag för Tyskland: Om spisfläkten och apparater som drivs på annat sätt än elektriskt är in funktion samtidigt får lokalens negativa tryck inte överstiga 4 Pa (4 x 10-5 bar).

VERSION MED ÅTERCIRKULERING

Den utsugna luften kommer att avfettas och deodoriseras innan den leds in i rummet igen. För att använda spisfläkten i den här versionen behöver man installera ett extra filtreringssystem med aktivt kol. enligt instruktionerna i filtreringskittet (sid.3) om ett sådant inte redan ingår i leveransen.

MANÖVERDON

1. ON: : lyse på OFF: lyse av
2. Påslagning och avstängning av spisfläktens motor. I samband med påslagning startas spisfläkten i den första hastigheten.
3. ⏚ Motorns hastighet minskas.
   Motorns hastighet ökas. Modellen har 4 hastigheter. Den 4:e hastigheten är tidsinställd och därför övergår motorn efter 7 minuter automatiskt till den 3:e hastigheten.
4. Möjliggör en automatisk avstängning av spisfläkten efter 15 minuters drifttid vid hastigheterna 1,2,3 (knapp med blinkljus).

BELYSNING

Spisfläkten har utrustats med ett belysningssystem som bygger på lysdiodteknik (2 lysdioder på 1,5 W). På så sätt garanteras en optimal belysning med en lystid som är upp till 10 gånger längre jämfört med traditionella lampor och en avsevärd energibesparing uppnås.

För att byta ut lysdioderna ska man vända sig till teknisk support.

RENGÖRING OCH UNDERHÅLL

Till rengöringen ska man ENDAST använda sig av en trasa fuktad med flytande neutralt rengöringsmedel.

ANVÄND INTE REDSKAP ELLER ANDRA VERKTYG FÖR RENGÖRINGEN!

Undvik att använda produkter som innehåller slipmedel.

ANVÄND INTE RENGÖRINGSSPRIT!

Fettfilter

Fångar upp fettpartiklar som uppkommit under tillagningen. Ska rengöras en gång i månaden med milda rengöringsmedel för hand eller i diskmaskin vid låga temperaturer och med en kortvarigt diskprogram. Vid diskning i diskmaskin kan fettfiltret i metall tappa färg. Filtrets filtreringsegenskaper påverkas dock absolut inte.

Aktivt kolfilter (versionen med återcirkule-ring).

Håller kvar obehagligt lukt från matos. Kolfiltret behöver bytas ut (eller regenereras beroende på om det rör sig om en levererad modell eller ett tillbehör) varannan månad.

BORTSKAFFANDE

Den här enheten har projekterats, testats och tillverkats förenligt med gällande lagbestämmelser på området.

Den här enheten har märkts som förenligt med Eu-direktiv 2012/19/ EC, Waste Electrical and Electronic Equipment (WEEE).

Genom att se till att produkten skaffas bort på rätt sätt bidrar användaren till att förebygga potentiella negativa effekter på miljö och hälsa.

Symbolen på produkten eller på medföljande dokumentation betyder att produkten inte ska behandlas som hushållsavfall utan lämnas in vid en lämplig uppsamlingsstation för återvinning av elektrisk och elektronisk apparatur. Skaffa bort produkten genom att följa de lokala bestämmelserna för bortskaffande av avfall. För ytterligare information om den här produktens uppsamling och återvinning kan ni kontakta lämplig lokal myndighet, tjänsten för sophämtning av hushållsavfall eller butiken där produkten inhandlades.

IN DE VERPAKKING
INSIDE PACKAGING

RANGE HOOD (x1)

D - (x1)
ADAPTER ∅150/120
