GEBRUIKSAANWIJZING K90HERTX BERTAZZONI

Installatie-instructies

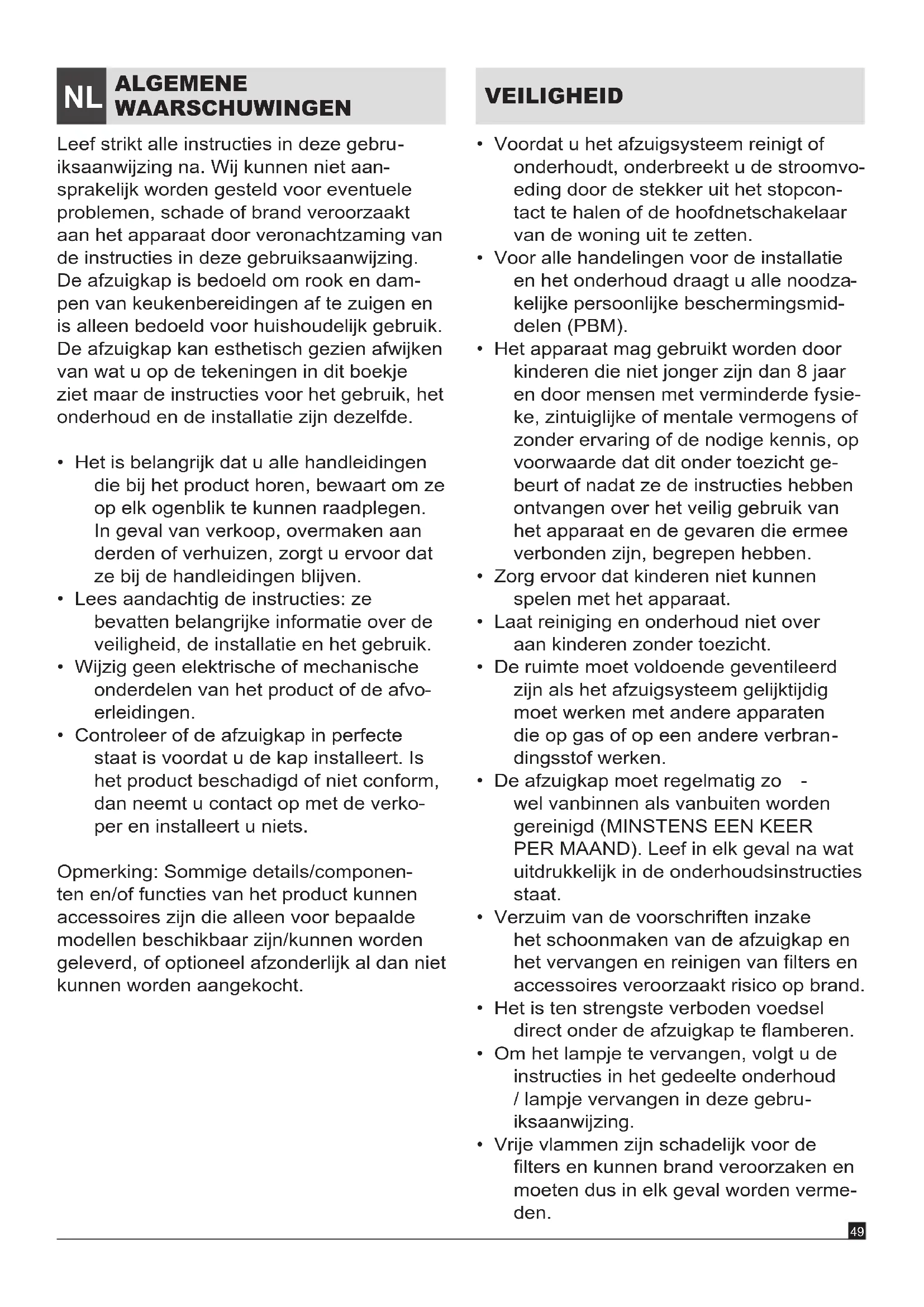

Leef strikt alle instructies in deze gebruiksaanwijzing na. Wij kunnen niet aansprakelijk worden gesteld voor eventuele problemen, schade of brand veroorzaakt aan het apparaat door veronachtzaming van de instructies in deze gebruiksaanwijzing. De afzuigkap is bedoeld om rook en dampen van keukenbereidingen af te zuigen en is alleen bedoeld voor huishoudelijk gebruik. De afzuigkap kan esthetisch gezien afwijken van wat u op de tekeningen in dit boekje ziet maar de instructies voor het gebruik, het onderhoud en de installatie zijn dezelfde.

• Het is belangrijk dat u alle handleidingen die bij het product horen, bewaart om ze op elk ogenblik te kunnen raadplegen. In geval van verkoop, overmaken aan derden of verhuizen, zorgt u ervoor dat ze bij de handleidingen blijven.
• Lees aandachtig de instructies: ze bevatten belangrijke informatie over de veiligheid, de installatie en het gebruik.
• Wijzig geen elektrische of mechanische onderdelen van het product of de afvoerleidingen.
• Controleer of de afzuigkap in perfecte staat is voordat u de kap installeert. Is het product beschadigd of niet conform, dan neemt u contact op met de verko-per en installeert u niets.

Opmerking: Sommige details/componenten en/of functies van het product kunnen accessoires zijn die alleen voor bepaalde modellen beschikbaar zijn/kunnen worden geleverd, of optioneel afzonderlijk al dan niet kunnen worden aangekocht.

VEILIGHEID

• Voordat u het afzuigsysteem reinigt of onderhoudt, onderbreekt u de stroomvoeding door de stekker uit het stopcontact te halen of de hoofdnetschakelaar van de woning uit te zetten.
• Voor alle handelingen voor de installatie en het onderhoud draagt u alle noodzakelijke persoonlijke beschermingsmiddelen (PBM).
• Het apparaat mag gebruikt worden door kinderen die niet jonger zijn dan 8 jaar en door mensen met verminderde fysieke, zintuiglijke of mentale vermogens of zonder ervaring of de nodige kennis, op voorwaarde dat dit onder toezicht gebeurt of nadat ze de instructies hebben ontvangen over het veilig gebruik van het apparaat en de gevaren die ermee verbonden zijn, begrepen hebben.
• Zorg ervoor dat kinderen niet kunnen spelen met het apparaat.
• Laat reiniging en onderhoud niet over aan kinderen zonder toezicht.
• De ruimte moet voldoende geventileerd zijn als het afzuigsysteem gelijktijdig moet werken met andere apparaten die op gas of op een andere verbrandingsstof werken.
• De afzuigkap moet regelmatig zo - wel vanbinnen als vanbuiten worden gereinigd (MINSTENS EEN KEER PER MAAND). Leef in elk geval na wat uitdrukkelijk in de onderhoudsinstructies staat.
• Verzuim van de voorschriften inzake het schoonmaken van de afzuigkap en het vervangen en reinigen van filters en accessoires veroorzaakt risico op brand.
• Het is ten strengste verboden voedsel direct onder de afzuigkap te flamberen.
• Om het lampje te vervangen, volgt u de instructies in het gedeelte onderhoud / lampje vervangen in deze gebruiksaanwijzing.
• Vrije vlammen zijn schadelijk voor de filters en kunnen brand veroorzaken en moeten dus in elk geval worden verme- den.

- Frituren moet onder bewaking gebeuren om te vermijden dat de hete olie vlam vat.

OPGELET:

Als de kookplaat in bedrijf is kunnen de bereikbare delen van de afzuigkap heet worden.

INSTALLATIE

• De minimum afstand tussen het draagvlak van de pannen op de kookplaat en het onderste gedeelte van de afzuigkap mag niet minder bedragen dan de afstanden aangeduid in de afbeelding/en met betrekking tot de installatie voor de diverse kooktoestellen (Gas: 650mm/Elektrisch:500mm). Als de installatie-instructies voor het gasapparaat een grotere afstand aanraden, moet u daarmee rekening houden (Afb.2).
• Sluit het apparaat niet aan op het stroomnet totdat de installatie volledig afge-rond is.
• Voor de technische en veiligheidsmaatre-gelen die moeten worden getroffen voor de afvoer van rook en dampen, leeft u de plaatselijk geldende regel- en wetgeving na.
• De afgezogen lucht mag niet in een leiding worden gestuurd die wordt gebruikt om de rook en dampen af te voeren van gas- of andere brandstofapparaten.
• Gebruik de afzuigkap niet of laat de afzuigkap niet zonder goed gemonteerde lampen en dit wegens risico van elektrische schokken.
• Gebruik de afzuigkap NOOIT zonder goed gemonteerd/e rooster/ filters!
• Gebruik de afzuigkap NOOIT om er iets op te zetten tenzij dit uitdrukkelijk is voorgeschreven. Het maximum totaal gewicht van eventuele voorwerpen die op de afzuigkap worden geplaatst of eraan worden gehangen (waar voorzien) mag niet meer dan 1,5 kg zijn.

• Gebruik alleen de met het product meegeleverde borgschroeven voor de installatie of, indien deze schroeven niet worden meegeleverd, andere, geschikte schroeven.

• Gebruik de juiste lengte voor de schroeven die aangeduid zijn in de documentatie.

• Raadpleeg in geval van twijfel een servi -cecentrum of een deskundige monteur.

OPGELET!

Het niet installeren van schroeven en borgmiddelen die niet overeenstemmen met deze instructies kan risico's van elektrische aard veroorzaken.

Gebruik geen programmeersysteem, timer, aparte afstandsbediening of andere apparaten die zichzelf automatisch inschakelen.

MONTAGE

Voordat u aanvangt met de installatie:

• Controleer of het aangekochte product de goede afmetingen heeft voor de plaats van installatie.
• Controleer of er in de afzuigkap geen borgmateriaal zit (voor het transport) zoals zakjes met schroeven, de garantie enzovoort dat eventueel moet worden verwijderd en bewaard voor het gebruik.

Volg de hierna vermelde instructies voor de montage:

1. Leef voor de installatie van het product de afstand ten opzichte van de kookplaat na (Gas: 650mm/Elektrisch:500mm) - (Afb. 2).
2. Verwijder de drie metalen filters (Afb.3-B).
3. Boor de gaten in de wand volgens de mal (zie Afb. 4).
4. Gebruik voor de bevestiging van de afzuigkap de inzetstukken (Afb. 5).
5. Hang de kap aan de wand (A) en zet de kap vast met de schroeven (C) (Afb.6).
6. Plaats de beugel (D) en bevestig de beugel aan de wand (B) (Afb. 6).
7. Regel de elementen van de uittrekbare schouw en zet vast op de beugel (D) (Afb.7).

OPGELET!

Dit product is zwaar. Verplaats en installeer de afzuigkap met minstens twee of meer mensen.

AANSLUITEN OP HET STROOMNET

De netspanning moet overeenstemmen met de spanning op het etiket met de kenmerken dat in de afzuigkap zit. Als er een stekker aan zit, sluit u de afzuigkap aan op het stroomnet volgens de geldende normen op een plaats die ook na de installatie bereikbaar is. Als er geen stekker aan zit (direct op het net aangesloten) of de stekker zit niet op een plaats die ook bereikbaar is na de installatie, monteert u een goedgekeurde tweepolige schakelaar waarmee u de afzuigkap volledig kunt isoleren van het net in de overspanningssituaties van categorie III in overeenstemming met de regels voor de installatie.

OPGELET!

Voordat u het elektrisch systeem van de afzuigkap aansluit op de netstroom en controleert of de afzuigkap werkt, moet u altijd eerst controleren of het stroomsnoer goed is gemonteerd. De afzuigkap is voorzien van een speciaal stroomsnoer. Als dit beschadigd raakt, verzoekt u de technische service om dit snoer.

GEBRUIK

Tips voor een correct milieuvriendelijk gebruik:

Zodra u begint te koken, zet u de afzuigkap op de laagste snelheid en laat u de kap enkele minuten aan staan ook nadat u gedaan heeft met koken. Zet de snelheid alleen maar hoger in geval van veel rook en dampen en gebruik de boosterfunctie alleen in extreme gevallen. Om het geurenopvangsysteem efficiënt te houden, vervangt u zodra nodig het/de koolstofffilter/s. Om het vetfilter in optimale staat te houden, reinigt u die zodra nodig. Voor maximale efficiëntie en minimaal geluid gebruikt u de maximum diameter voor de leidingen die in deze gebruiksaanwijzing zijn vermeld. De afzuigkap kan zowel naar buiten toe afzuigen als werken met filters en interne recirculatie.

AFZUIGUITVOERING

I de dampen worden naar buiten afgevoerd via een afvoerpijp bevestigd op de verbindingsflens.

OPGELET!

Il de afvoerpijp wordt meestal niet geleverd en moet worden aangekocht. De diameter van de afvoerpijp moet indien mogelijk dezelfde zijn als de diameter van de verbindingsring (verbindingsflens) (0150/ 0120 - pag.3).

OPGELET!

Voor dit type installatie en als de afzuigkap met koolstoffilter(s) werkt, moet/en deze worden verwijderd.

Verbind de afzuigkap met afvoerleidingen en openingen in de wand met een diameter die net zo groot is als de luchtafvoeropening (verbindingsflens). Als u wandafvoerleidingen en -openingen gebruikt die kleiner zijn, zuigt de kap minder goed af en maakt de kap aanzienlijk meer lawaai. Wij weigeren elke vorm van aansprakelijkheid hiervoor.

Gebruik een zo kort mogelijke buisleiding. In de horizontale stukken moet de pijp lichtjes hellen (ongeveer 1% ) om de lucht beter naar buiten af te voeren.

• Gebruik zo weinig mogelijk bochten in de buisleiding (maximum hoek van de bocht <90°).
• Leg geen scherpe bochten in de leiding.

Voor Duitsland: Als de afzuigkap voor de keuken en apparaten die op andere brandstof dan elektriciteit gelijktijdig in bedrijf zijn, mag de negatieve druk in de ruimte niet meer bedragen dan 4 Pa (4 x 10-5 bar).

FILTERUITVOERING

De afgezogen lucht wordt ontvet en ont- geurd voordat de lucht weer in de ruimte wordt gestuurd. Om deze uitvoering van de afzuigkap te gebruiken moet u, als dit niet aanwezig is bij de aankoop, een extra actief-koolstoffiltersysteem kopen volgens de instructies in de filterkit (pag.3).

BEDIENINGEN

1. ON: lamp brandt OFF: lamp uit
2. Motor in- en uitschakelen kap. Bij het inschakelen start de afzuigkap op de laagste snelheid.
3. ⏚ Vermindert de snelheid van de motor.
   Verhoogt de snelheid van de motor. Het model heeft 4 snelheden. De 4e snelheid werkt met een timer zodat de motor na ongeveer 7 minuten automatisch terugschakelt naar de 3e snelheid.
4. Hiermee wordt de afzuigkap automatisch uitgeschakeld na 15 min werken op de snelheid 1,2,3 (toets met knipperlamp).

VERLICHTING

De afzuigkap werkt met LED-verlichtingstechnologie (2 ledlampjes van 1,5 W) voor een optimale verlichting. Deze lampjes duren tot 10 keer langer dan de traditionele lampjes, wat een aanzienlijke energiebesparing betekent.

Raadpleeg de technische service om de lampjes te vervangen.

REINIGEN EN ONDERHOUD

Gebruik om de kap schoon te maken alleen een doek die u bevochtigt met neutrale, vloeibare detergenten.

GEBRUIK GEEN GEREEDSCHAP OF ANDERE INSTRUMENTEN OM TE REINIGEN!

Vermijd producten met schurende middelen.

Houdt de vetdeeltjes tegen die door het koken vrijkomen tegen. Moet maandelijks worden gereinigd met zachte detergenten, met de hand of in de vaatwasmachine op lage temperaturen en met een korte cyclus. Het metalen vetfilter kan in de vaatwasmachine verkleuren, maar dit wijzigt niets aan de filterkenmerken.

Actief-koolstofffilter (alleen voor filteruitvoering)

Houdt onaangename kookgeuren tegen. Het koolstofffilter moet om de twee maanden worden vervangen (of geregenereerd afhankelijk van het model meegeleverd of optioneel.

SLOPEN

Dit apparaat is ontworpen, getest en uitgevoerd in overeenstemming met de geldende normgeving.

Dit apparaat heeft de marking volgens de Europese richtlijn 2012/19/EG inzake Afgedankte Elektrische en Elektronische Apparatuur (AEEA).

Door het afval van dit product op de correcte manier te verwerken, draagt u bij aan het voorkomen van mogelijke negatieve gevolgen voor het milieu en de gezondheid van mensen.

Dit symbool 📁, op het product of op de verpakking betekent dat het product niet als normal stedelijk afval mag worden beschouwd, maar naar een speciaal verzamelpunt moet worden gebracht voor afval van elektrische en elektronische apparatuur. Verwerk het afval van dit product volgens de plaatselijke afvalvoorschriften. Voor meer informatie over het verwerken en recycleren van dit product neemt u contact op met de gemeentelijke service, de plaatselijke afvaldienst of de winkel waar u het product heeft gekocht.
