GEBRUIKSAANWIJZING KPH120MASNET BERTAZZONI

UITLAATKAP - Gebruiksaanwijzing

AVGASHUV - Bruksanvisning

A B

max 90 cm

Fig.1

90 cm 120 cm 121 121 18 140 140 A X 175 175 270 270 18 210 210 A 145 145 435 435 X

Fig.2

• KPH120MASXT • KPH120MASNET

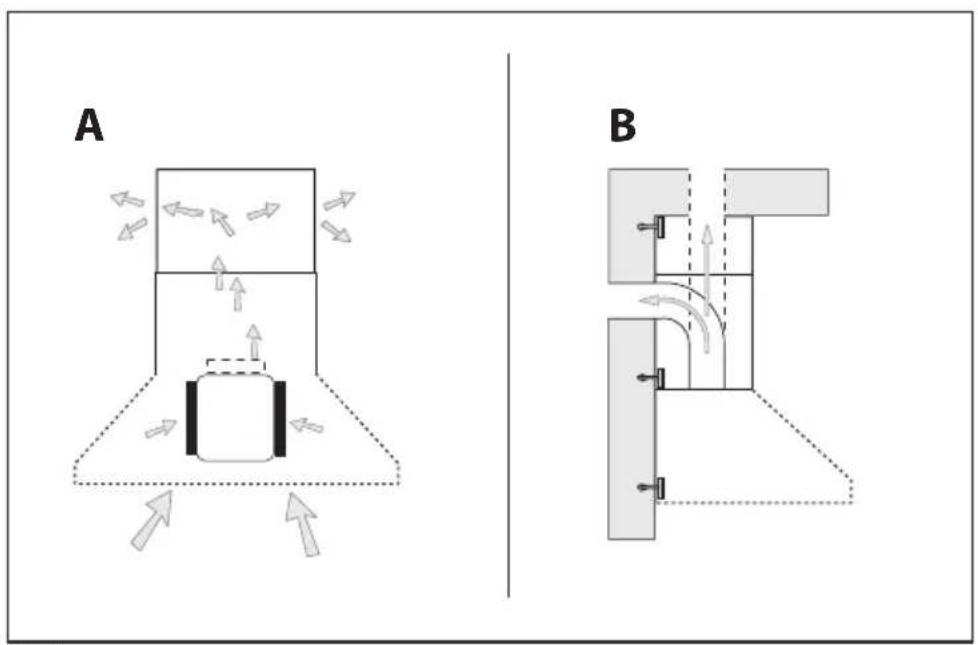

Lees deze handleiding aandachtig, want zij bevat belangrijke informatie over de veiligheid tijdens installatie, gebruik en onderhoud. Bewaar deze handleiding voor raadpleging in de toekomst. Het apparaat is ontworpen voor gebruik in zowel de afzuigversie (luchtafvoer naar buiten - Fig.1B) als de filterversie (luchtrecirculatie binnenhuis - Fig.1A).

1. Wees zeer voorzichtig wanneer de afzuigkap gelijktijdig in werking is met een open haard of een brander die afhankelijk zijn van de omgevingslucht en die worden gevoed op een energiebron verschillend van elektriciteit. De afzuigkap onttrekt immers de lucht aan de omgeving die een brander of open haard nodig hebben voor de verbranding. De onderdruk in de kamer mag niet hoger zijn dan 4 Pa (4x10-5 bar). Voor een veilig gebruik moet de ruimte daarom voorzien zijn van een adequate ventilatie. Volg de in uw land geldende voorschriften voor een correcte externe luchtevacuatie.

Ga als volgt te werk alvorens het model op het elektriciteitsnet aan te sluiten:

- Controleer aan de hand van het typeplaatje (aangebracht op de binnenzijde van het apparaat) dat de spanning en het vermogen overeenstemmen met de waarden van het elektriciteitsnet en dat het stopcontact geschikt

is. Raadpleeg in geval van twijfel een gekwalificeerde elektricien.

- Indien de voedingskabel beschadigd is, moet hij worden vervangen door een kabel of speciaal onderdeel dat verkrijgbaar is bij de fabrikant of de technische dienst.

2.Opgelet!

Huishoudtoestellen kunnen gevaarlijk zijn onder bepaalde omstandigheden.

A) Inspecteer de filters niet terwijl de afzuigkap in werking is.

B) Raak de lampen en de aangrenzende gebieden niet aan tijdens en onmiddellijk na langdurig gebruik van het verlichtingssysteem.

C) Het is verboden voedsel te koken met een vrije vlam onder de kap.

D) Vermijd vrije vlammen: ze zijn schadelijk voor de filters en kunnen brand veroorzaken.

E) Controleer gefrituurd voedsel voortdurend om te voorkomen dat oververhitte olie vlam vat.

F) Koppel de kap los van het elektriciteitsnet alvorens onderhoudswerkzaamheden uit te voeren, van welke aard dan ook.

G) Dit apparaat mag worden gebruikt door kinderen van minstens 8 jaar en door personen met een verminderd psychisch, fysiek en zintuiglijk vermogen of personen met onvoldoende ervaring en kennis, op voorwaarde dat ze onder nauwgezet toezicht staan en instructies hebben gekregen over het veilige gebruik van het apparaat en over de gevaren die ermee gepaard gaan. Zorg ervoor

dat kinderen niet met het toestel spelen. Reinigings- en onderhoudswerkzaamheden die onder de bevoegdheid vallen van de gebruiker mogen niet worden uitgevoerd door kinderen, tenzij onder toezicht. H) Zorg ervoor dat kinderen niet met het apparaat spelen. I) Wanneer de afzuigkap gelijktijdig wordt gebruikt met toestellen die op gas of andere brandbare stoffen werken, moet de ruimte voldoende worden geventileerd. L) Als de reinigingsinstructies niet worden nageleefd, bestaat er brandgevaar.

HANDLEIDING VOOR INSTALLATIE

• De installatie en elektrische aansluiting moeten worden uitgevoerd door gespecialiseerd personeel.
• Draag steeds beschermende handschoenen tijdens de installatiewerkzaamheden.

• Elektrische aansluiting (Fig.10):

Dit apparaat behoort tot klasse I; daarom moet het worden aangesloten op de aardingsleiding.

- Ga als volgt te werk voor de aansluiting op het elektriciteitsnet: BRUIN = L lijndraad

BLAUW = N nuldraad

GEEL/GROEN = aarddraad

De nuldraad moet worden aangesloten op de klem met het N-symbool, terwijl de GELE/GROENE draad moet worden aangesloten op de klem bij het aardingssymbool ⏻

Zorg voor de elektrische aansluiting met een stopcontact met aarding. Zorg ervoor dat na de montage van de afzuigkap het stopcontact gemakkelijk bereikbaar is. Bij rechtstreekse aansluiting op het elektriciteitsnet moet tussen het toestel en elektriciteitsnet een omnipolaire schakelaar worden geplaatst met minimumopening tussen de contacten van 3 mm, die geschikt is voor de belasting en voldoet aan de geldende voorschriften.

- De minimumafstand tussen het steunvlak voor de pannen en het laagste gedeelte van de afzuigkap moet minstens 65 cm bedragen (fig.11). Bij gebruik van een verbindingspijp die uit twee of meerdere delen bestaat, moet het bovenste deel buiten het onderste deel liggen. Sluit de afvoer van de afzuigkap niet aan op een kanaal waarin warme lucht circuleert of dat wordt gebruikt om rook af te voeren van apparaten die op andere energiebronnen dan elektriciteit werken. Verwijder de vetfilter(s) (Fig.6) alvorens de montage uit te voeren, omdat het apparaat dan makkelijker hanteerbaar is.

- Indien het toestel in de afzuigversie is geïnstalleerd, moet de

luchtafvoeropening worden voorzien (Fig.1B).

- Wij bevelen het gebruik aan van een luchtafvoerpijp met dezelfde diameter als de luchtuitlaatflens (∅ 150mm). Het gebruik van een reductie kan de prestaties van het toestel verminderen en het geproduceerde geluidsniveau verhogen.

• Wandbevestiging:

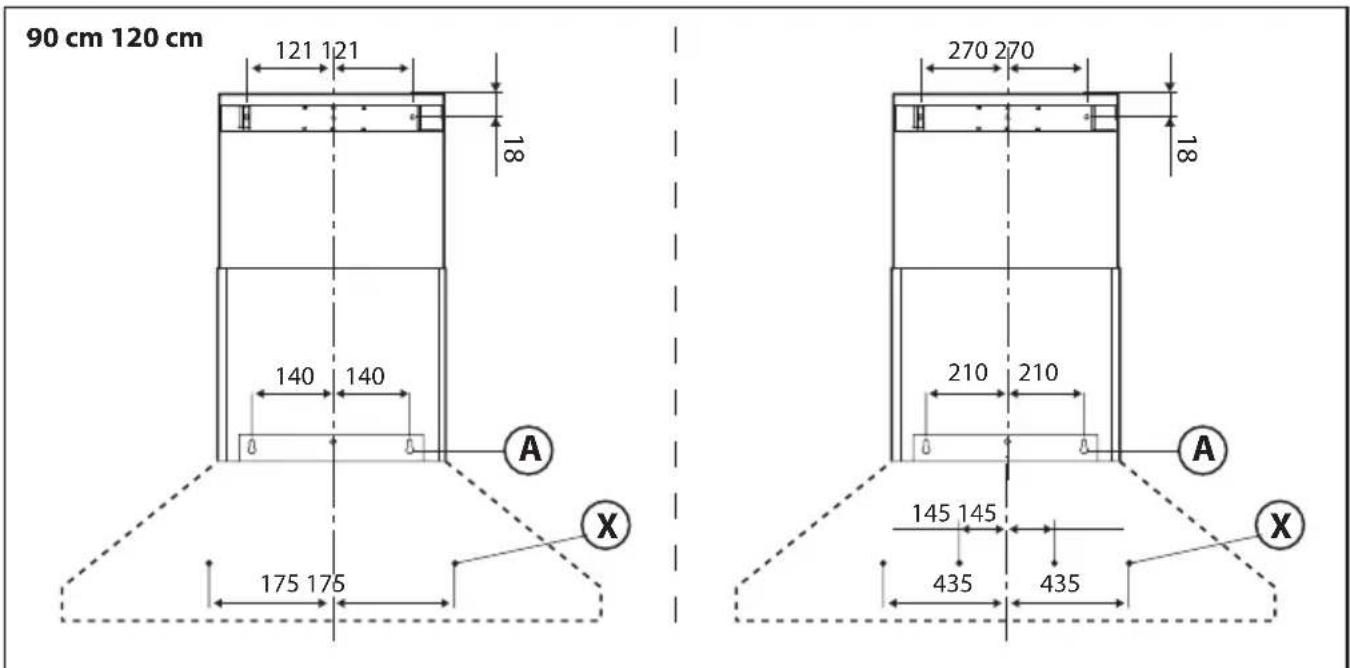

Boor de gaten A met de aangegeven afmetingen (Fig.2). Bevestig het apparaat aan de muur en zorg voor de horizontale uitlijning met de bovenkasten. Monteer de kap definitief met de 2 schroeven X (Fig.5) nadat de correcte positionering werd bekomen. Gebruik voor de montage schroeven en expansiepluggen die geschikt zijn voor het muurtype (bv. gewapend beton, gipsplaat, enz.). Als de schroeven en pluggen met het product worden meegeleverd, zorg er dan voor dat ze geschikt zijn voor het muurtype waaraan de kap moet worden bevestigd.

- Bevestiging van het decoratieve rookkanaal:

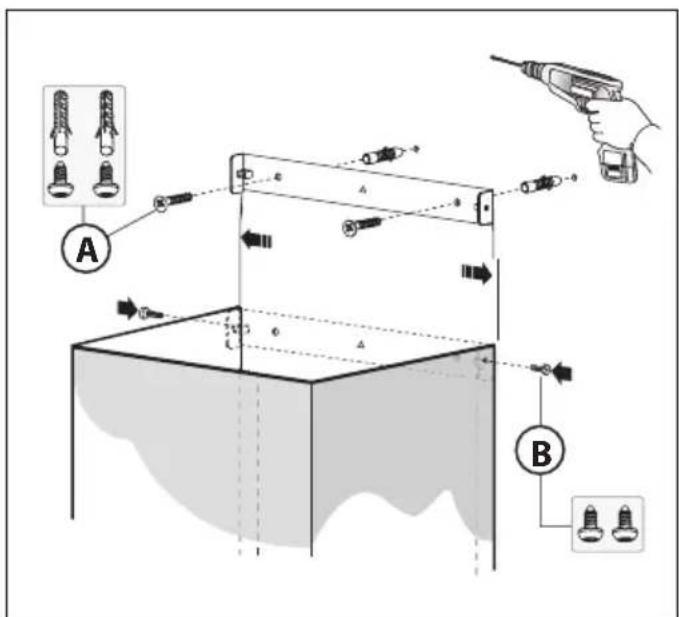

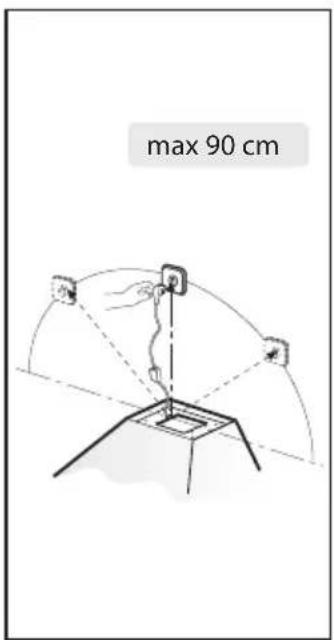

Zorg voor aanleg van elektrische voeding binnen bereik van het decoratieve rookkanaal. Als uw toestel wordt gebruikt en geïnstalleerd in de afzuigversie, zorg dan voor de luchtafvoeropening. Bevestig de muurbeugel van het bovenste decoratieve rookkanaal aan de muur met de schroeven A (Fig.3). De muurbeugel moet zijn uitgelijnd met uw afzuigkap; de afstand tot het plafond moet voldoen aan de aanwijzingen op Fig.2. Sluit flens C met behulp van een luchtafvoerpijp aan op de luchtafvoeropening (Fig.5).

OPGELET:

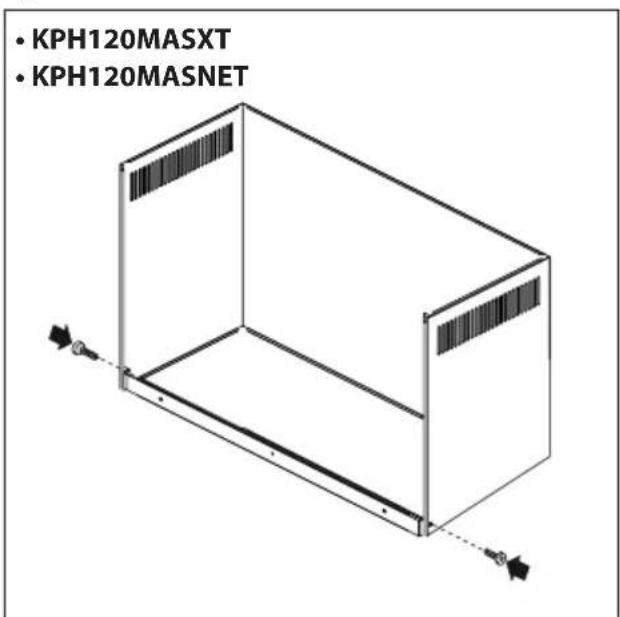

Enkel voor modellen KPH120MASXT - KPH120MASNET: monteer de muurbeugel in het bovenste rookkanaal zoals getoond in Fig. 2A alvorens de decoratieve rookkanalen te installeren.

Schuif het bovenste decoratieve rookkanaal in het onderste decoratieve rookkanaal en plaats ze op de behuizing. Schuif het bovenste decoratieve rookkanaal op de muurbeugel en bevestig het met de schroeven B (Fig.3). Om de afzuigkap om te bouwen van de afzuig- naar de filterversie: vraag de actieve-koolfilters aan bij uw dealer en volg de montage-instructies.

- Filterversie:

De filters moet worden aangebracht op de motor aan de binnenkant van de kap. Plaats ze centraal en draai ze over 90 graden tot ze vastklikken (fig.7).

GEBRUIK EN ONDERHOUD

- Wij raden aan het toestel te starten alvorens te beginnen koken. Laat het toestel best 15 minuten werken na het koken, om de vervuilde lucht volledig af te zuigen. De correcte werking van de kap hangt af van een correct en regelmatig onderhoud; besteed vooral aandacht aan het vetfilter en actieve-koolfilter.

- BAFFLE-vetfilter: Dit afzuigsysteem is gekenmerkt door betere prestaties ten opzichte van de klassieke aluminiumfilters. Het filter is door zijn structuur in staat om vetdeeltjes tegen te houden, waardoor het lawaai tot een minimum wordt beperkt. Het filter moet regelmatig worden gewassen (elke 15 tot 30 dagen) om te voorkomen dat er olie vrijkomt. Reinig het filter rechtstreeks in de vaatwasmachine of was het met de hand.

- Kleurveranderingen kunnen optreden na enkele wasbeurten. Dit geeft geen recht om de vervanging van het onderdeel te eisen.

- Actieve-koolfilters worden gebruikt voor zuivering van de lucht die terug wordt afgegeven in de kamer en hebben als functie onaangename geuren die ontstaan tijdens het koken

te verminderen.

- Niet-regenererbare actieve-koolfilters (code 901589) moeten maximum om de 4 maanden worden vervangen. De verzadigingsgraad van de actieve kool is afhankelijk van de gebruiksduur van het toestel, van het soort bereidingen en van de regelmaat waarmee het vetfilter wordt gereinigd. - Regenererbare actieve-koolfilters (code 901590) moeten worden gewassen met de hand, met neutrale niet-schurende detergenten, of in de vaatwasmachine bij een maximumtemperatuur van 65°C (cyclus uitvoeren zonder vaat). Verwijder het overtollige water zonder het filter te beschadigen, verwijder de plastic onderdelen en droog het filter in een oven gedurende ten minste 15 minuten bij een maximumtemperatuur van 100°C. Herhaal deze handeling om de 2 maanden om de efficiënte werking van het regenererbare actieve-koolfilter te behouden. Actieve-koolfilters moeten uiterlijk om de 3 jaar worden vervangen of wanneer ze beschadigd zijn.

- Alvorens de vetfilters en regenereerbare actieve-koolfilters terug te monteren, is het belangrijk dat ze goed droog zijn.

- Reinig de kap regelmatig, zowel aan de binnen- als buitenkant, met een doek bevochtigd met gedenatureerde alcohol of neutrale, niet-schurende vloeibare reinigingsmiddelen.

- De verlichting is ontworpen voor gebruik tijdens het koken en niet voor langdurig gebruik als algemene kamerverlichting. Langdurig gebruik van de verlichting vermindert de gemiddelde levensduur van de lampen aanzienlijk.

- Waarschuwing: Het niet navolgen van de instructies over de reiniging kap en het niet vervangen en reinigen van de filters kan leiden tot brandgevaar. Volg de vermelde instructies op.

• Vervangen van led-lampen (fig.8)

De lampen moeten worden vervangen door een gespecialiseerde technicus.

- Lichtgevende toetsen (Fig.9) met volgende symbolen:

A = VERLICHTING

B = UIT

C = EERSTE SNELHEID

D = TWEEDE SNELHEID

E= DERDE SNELHEID

F=AUTOMATISCHE STOP TIMER 15 min (*)

Uw apparaat is uitgerust met de INTENSIEVE-snelheidsfunctie; houd de toets E ongeveer 2 seconden ingedrukt vertrekkende vanaf de DERDE snelheid. De functie wordt nu aangeschakeld voor 6 minuten en daarna gaat het toestel terug naar de eerder ingestelde snelheid.

Wanneer de functie actief is, knippert de led. Druk nogmaals op toets E als u de functie vroeger dan 6 minuten wenst te stoppen.

- Clean air-functie

Als u de toets F 2 seconden ingedrukt houdt (met een uitgeschakelde kap), wordt de Clean air-functie geactiveerd. Deze functie schakelt de motor elk uur aan gedurende 10 minuten op de eerste snelheid. Zodra de functie wordt ingeschakeld, start de motor op gedurende 10 minuten met de eerste snelheid. Tijdens dit interval zullen de toetsen F en C gelijktijdig knipperen. Na het verstrijken van deze tijd, schakelt de motor uit en blijft de led op toets F constant branden. Na nog eens 50 minuten start de motor weer op met het eerste toerental en beginnen de leds F en C terug te knipperen voor 10 minuten, enz. Door op gelijk welke toets te drukken, uitgezonderd de verlichtingstoets, keert de kap onmiddellijk terug naar zijn normale werking (bv. door op toets D te

drukken, wordt de functie "Clean air" uitgeschakeld en gaat de motor onmiddellijk naar de tweede snelheid; door op toets B te drukken, wordt de functie uitgeschakeld).

- Timer-functie

(*) Bij inschakeling van de functie "AUTOMATISCHE STOP TIMER" blijft de kap werken met de actueel ingestelde snelheid, maar wordt ze na 15 minuten uitgeschakeld.

- Verzadiging vetfilter/actieve-koolfilter:

- Als toets A knippert met een frequentie van 2 sec. moeten de vetfilters worden gewassen.

- Als toets A knippert met een frequentie van 0,5 sec. moeten de actieve-koolfilters worden vervangen of gewassen, afhankelijk van het filtertype.

Nadat een zuiver filter is teruggeplaatst, moet het elektronisch geheugen worden gereset door toets A ongeveer 5 sec. ingedrukt te houden totdat het stopt met knipperen.

ALLE AANSPRAKELIJKHEID WORDT AFGEWEZEN VOOR SCHADE VEROORZAAKT DOOR HET NIET IN ACHT NEMEN VAN BOVENSTAANDE WAARSCHUWINGEN.
