MANUALE UTENTE K90HERTX BERTAZZONI

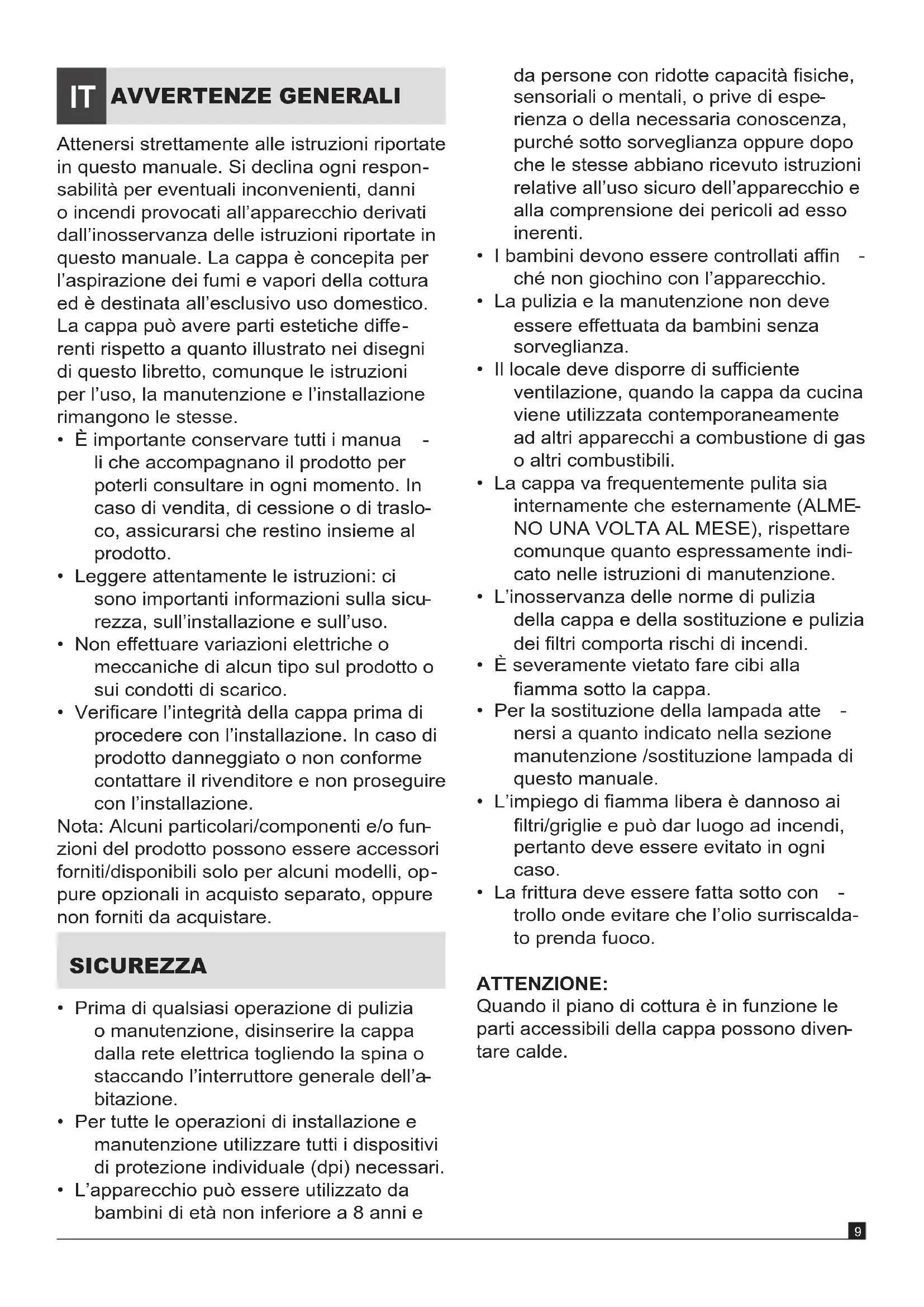

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni respon

sabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l’aspirazione dei fumi e vapori della cottura ed è destinata all’esclusivo uso domestico. La cappa può avere parti estetiche di󰀨e

renti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l’uso, la manutenzione e l’installazione rimangono le stesse.

• È importante conservare tutti i manua

li che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di traslo

co, assicurarsi che restino insieme al prodotto.

• Leggere attentamente le istruzioni: ci sono importanti informazioni sulla sicu

rezza, sull’installazione e sull’uso.

• Non e󰀨ettuare variazioni elettriche o meccaniche di alcun tipo sul prodotto o sui condotti di scarico.

• Vericare l’integrità della cappa prima di procedere con l’installazione. In caso di prodotto danneggiato o non conforme contattare il rivenditore e non proseguire con l’installazione. Nota: Alcuni particolari/componenti e/o fun

zioni del prodotto possono essere accessori forniti/disponibili solo per alcuni modelli, op

pure opzionali in acquisto separato, oppure non forniti da acquistare.

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’a

• Per tutte le operazioni di installazione e manutenzione utilizzare tutti i dispositivi di protezione individuale (dpi) necessari.

• L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e AVVERTENZE GENERALI

da persone con ridotte capacità siche, sensoriali o mentali, o prive di espe

rienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti.

• I bambini devono essere controllati a󰀩n

ché non giochino con l’apparecchio.

• La pulizia e la manutenzione non deve essere e󰀨ettuata da bambini senza sorveglianza.

• Il locale deve disporre di su󰀩ciente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

• La cappa va frequentemente pulita sia internamente che esternamente (ALME

NO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indi

cato nelle istruzioni di manutenzione.

• L’inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei ltri comporta rischi di incendi.

• È severamente vietato fare cibi alla amma sotto la cappa.

• Per la sostituzione della lampada atte

nersi a quanto indicato nella sezione manutenzione /sostituzione lampada di questo manuale.

• L’impiego di amma libera è dannoso ai ltri/griglie e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

• La frittura deve essere fatta sotto con

trollo onde evitare che l’olio surriscalda

to prenda fuoco. ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diven

• La distanza minima fra la supercie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a quelle indicate nella/e gura/e relativa/e all’instal- lazione per i diversi tipi di dispositivi di cot- tura (Gas: 650mm/Elettrico:500mm). Se le istruzioni di installazione del dispositivo di cottura a gas specicano una distanza maggiore, bisogna tenerne conto (Fig.2).

• Non collegare l’apparecchio alla rete elet- trica nché l’installazione non è totalmente completata.

• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto pre- visto dai regolamenti delle autorità locali competenti.

• L’aria aspirata non deve essere convoglia- ta in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possi- bile rischio di scossa elettrica.

• Non utilizzare MAI la cappa senza griglia/ ltri correttamente montata/i!

• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. Il peso massimo complessivo di eventuali oggetti posiziona- ti o appesi sulla cappa (ove previsto), non deve superare 1,5Kg.

• Utilizzare solo le viti di ssaggio in dotazio- ne con il prodotto per l’installazione o, se non in dotazione, acquistare il tipo di viti corretto.

• Utilizzare la lunghezza corretta per le viti che sono identicate nella documentazio- ne.

• In caso di dubbio, consultare il centro di assistenza autorizzato o personale quali- cato similare. ATTENZIONE! La mancata installazione di viti e dispositivi di ssaggio in conformità di queste istruzioni può comportare rischi di natura elettrica. Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro disposi- tivo che si attiva automaticamente. Prima di iniziare con l’installazione:

• Vericare che il prodotto acquistato sia di dimensioni idonee alla zona di installazio- ne prescelta.

• Vericare che all’interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, ga- ranzie etc.), che eventualmente va tolto e conservato per l’utilizzazione. Seguire le istruzioni di montaggio specicate di seguito:

1. Durante l’installazione del prodotto rispet-

tare la distanza dalla supercie di cottura (Gas: 650mm/Elettrico:500mm) - (Fig. 2).

2. Rimuovere i tre ltri metallici (Fig.3-B).

3. Eseguire i fori sulla parete secondo lo

schema della dima (vedi Fig. 4).

4. Per ssare la cappa utilizzare gli inserti

5. Appendere la cappa al muro (A), e ssarla

con le viti (C) (Fig.6).

6. Posizionare la sta󰀨a (D) e ssarla alla

parete (B) (Fig. 6).

7. Regolare gli elementi del camino telesco-

pico e ssarlo alla sta󰀨a (D) (Fig.7). ATTENZIONE! Prodotto dal peso elevato, la movimentazione e l’installazione della cappa deve essere fatta da almeno due o più persone.10

UTILIZZAZIONE La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa confor- me alle norme vigenti posta in zona accessibile anche dopo l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione com- pleta della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. ATTENZIONE! Prima di ricollegare il circuito della cappa all’ali- mentazione di rete e di vericarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente. La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica. Suggerimenti per un corretto utilizzo al ne di ridurre l’impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben e󰀩ciente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i ltro/i carbone. Per mantenere ben e󰀩ciente il ltro del grasso, pulirlo in caso di necessità. Per ottimizzare l’e󰀩cienza e minimizzare i ru- mori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale. La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o ltrante a ricircolo interno. VERSIONE ASPIRANTE I vapori vengono evacuati verso l’esterno tramite un tubo di scarico ssato alla angia di raccordo. ATTENZIONE! Il tubo di evacuazione non è generalmente fornito e va acquistato. Il diametro del tubo di scarico deve possibilmente essere equivalente al diametro dell’anello di connessione (angia di raccordo) (Ø150/ Ø120 - pag.3). ATTENZIONE! Per questo tipo d’installazione, se la cappa è provvista di ltro/i a carbone, questo/i deve/ devono essere rimosso/i. Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all’uscita d’aria (angia di raccordo). L’utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità. Si declina perciò ogni responsabili- tà in merito. Usare un condotto lungo il minimo indispensa- bile. Nei tratti orizzontali il tubo deve avere una leggera inclinazione (ca.10%) per convogliare meglio l’aria verso l’esterno dell’ambiente.

• Usare un condotto con minor numero di curve possibile (angolo massimo della curva: ≤90°).

• Evitare cambiamenti drastici di sezione del condotto. Deviazione per la Germania: Quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4 Pa (4 x 10-5 bar). VERSIONE FILTRANTE L’aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione, se non presente all’acquisto, è necessario installare un sistema di ltraggio aggiuntivo a base di carboni attivi, seguendo le istruzioni presenti nel kit ltrante (pag.3).12

Permette lo spegnimento automatico della cappa dopo 15 min. di funziona- mento alla velocità 1,2,3 (pulsante con luce intermittente). La cappa è dotata di un sistema di illuminazio- ne basato sulla tecnologia LED (2 led da 1.5W) garantendo un’illuminazione ottimale, una durata no a 10 volte maggiore rispetto alle lampade tradizionali, consentendo un notevole risparmio energetico. Per la sostituzione rivolgersi al servizio di assi- stenza tecnica. Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri.

NON UTILIZZARE UTENSILI O ALTRI STRU-

MENTI PER LA PULIZIA! Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL! Filtro antigrasso Trattiene le particelle di grasso derivanti dalla cottura. Deve essere pulito una volta al mese, con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il ltro antigrasso metallico può scolorirsi ma le sue caratteristiche di ltraggio non cambiano assolutamente. Filtro ai carboni attivi (Solo per Versione Filtrante) Trattiene gli odori sgradevoli derivanti dalla cot- tura. Il ltro al carbone dev’essere sostituito (o rigenerato - a seconda del modello a corredo/ opzionale) ogni due mesi. ILLUMINAZIONE

Accensione e spegnimento motore cappa. All’accensione la cappa si avvia in prima velocità. Si incrementa la velocità del motore. Il modello ha 4 velocità. La 4° intensità è temporizzata, per cui dopo circa 7 minuti, il motore passa automaticamen- te in 3° velocità. Si riduce la velocità del motore ON: luce accesa OFF: luce spenta

Il simbolo sul prodotto o sulla documenta- zione di accompagnamento indica che questo prodotto non deve essere trattato come riuto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei riuti. Per ulteriori informa- zioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo u󰀩cio locale, il servizio di raccolta dei riuti domestici o il negozio presso il quale il prodotto è stato acquistato. SMALTIMENTO Questa apparecchiatura è pro- gettata, testata e realizzata nel rispetto delle normative vigenti. Questo apparecchio è contrassegnato in con- formità alla Direttiva Europea 2012/19/ EC, W aste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a pre- venire le potenziali conseguenze negative per l’ambiente e la salute.14 Strictly follow the instructions in this manual. We shall not be held liable for any incon
