Produkttyp	Dunstabzugshaube
Marke	Bertazzoni
Modell	KIN52MOD1XC
Breite (Schätzung)	52 cm
Mindestabstand zwischen Kochfeld und Dunstabzugshaube	650 mm
Durchmesser des Abluftkanals	mindestens 120 mm
Stromversorgung	220-240 V, 50/60 Hz (Schätzung)
Isolationsklasse	Klasse I (Erdung erforderlich)
Anzahl Motorstufen	4 (T1, T2, T3, Intensiv)
Intensivfunktion	Ja, Dauer 6 Minuten
Beleuchtung	LED, dimmbar
Fernbedienung	Ja, im Lieferumfang enthalten
Metallfettfilter	Spülmaschinengeeignet (alle 2 Monate)
Aktivkohlefilter	Austausch alle 4 Monate (nicht waschbar)
Filter-Sättigungsalarm	Ja, für beide Filtertypen
Außenmaterial	Edelstahl (Schätzung)
Comfort Panel	Ja, abnehmbar und handwaschbar
Verwendung	Haushalt, Absaugung von Küchengerüchen
Abluftmodus	Abluft mit Kanal (empfohlen) oder Umluft mit Aktivkohlefilter
Kindersicherheit	Beaufsichtigung für Kinder unter 8 Jahren erforderlich

Häufig gestellte Fragen - KIN52MOD1XC BERTAZZONI

Was ist der Mindestabstand zwischen Kochfeld und Dunstabzugshaube?

Der Mindestsicherheitsabstand beträgt 650 mm. Überprüfen Sie die Anweisungen Ihres Kochfelds: Wenn ein größerer Abstand angegeben ist, hat dieser Vorrang.

Wie reinige ich die Fettfilter?

Die Metallfettfilter müssen alle 2 Monate gereinigt werden. Sie können in der Spülmaschine oder von Hand mit einem neutralen Reinigungsmittel gewaschen werden.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss alle 4 Monate oder bei intensiver Nutzung häufiger ausgetauscht werden. Er ist weder waschbar noch regenerierbar.

Wie setze ich den Filter-Sättigungsalarm zurück?

Um den Alarm zurückzusetzen, drücken Sie lange die Taste T3 (alle Lasten ausgeschaltet), bis die LED S1 3 Mal blinkt. Der Alarm der Metallfilter ertönt nach 100 Betriebsstunden, der des Kohlefilters nach 200 Betriebsstunden.

Kann ich die Dunstabzugshaube ohne externen Abluftkanal verwenden?

Ja, im Umluftbetrieb mit einem Aktivkohlefilter. Stellen Sie sicher, dass der Raum ausreichend belüftet ist, insbesondere wenn Sie Gasgeräte verwenden.

Was tun bei einem Ausfall der LED-Beleuchtung?

Die LED-Beleuchtung muss von einem qualifizierten Techniker ausgetauscht werden. Kontaktieren Sie den Kundendienst von Bertazzoni, um Ersatzlampen zu erhalten.

Wie aktiviere oder deaktiviere ich die Fernbedienung?

Drücken Sie lange die Taste T4 (alle Lasten ausgeschaltet). Die LED blinkt 2 Mal für Aktivierung, 1 Mal für Deaktivierung.

Welche elektrische Leistung hat die Dunstabzugshaube?

Die Leistung ist in der Anleitung nicht angegeben, aber für eine Dunstabzugshaube dieser Größe liegt sie normalerweise zwischen 150 und 300 W. Schließen Sie sie an eine Steckdose mit Erdung an.

Kann das Comfort Panel in die Spülmaschine?

Nein, das Comfort Panel darf niemals in der Spülmaschine gereinigt werden. Reinigen Sie es mit einem feuchten Tuch und einem neutralen Flüssigreiniger.

Was tun, wenn die Dunstabzugshaube nicht startet?

Überprüfen Sie die Stromversorgung (Steckdose, Sicherung). Stellen Sie sicher, dass die Fernbedienung aktiviert ist (siehe vorherige Frage). Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG KIN52MOD1XC BERTAZZONI

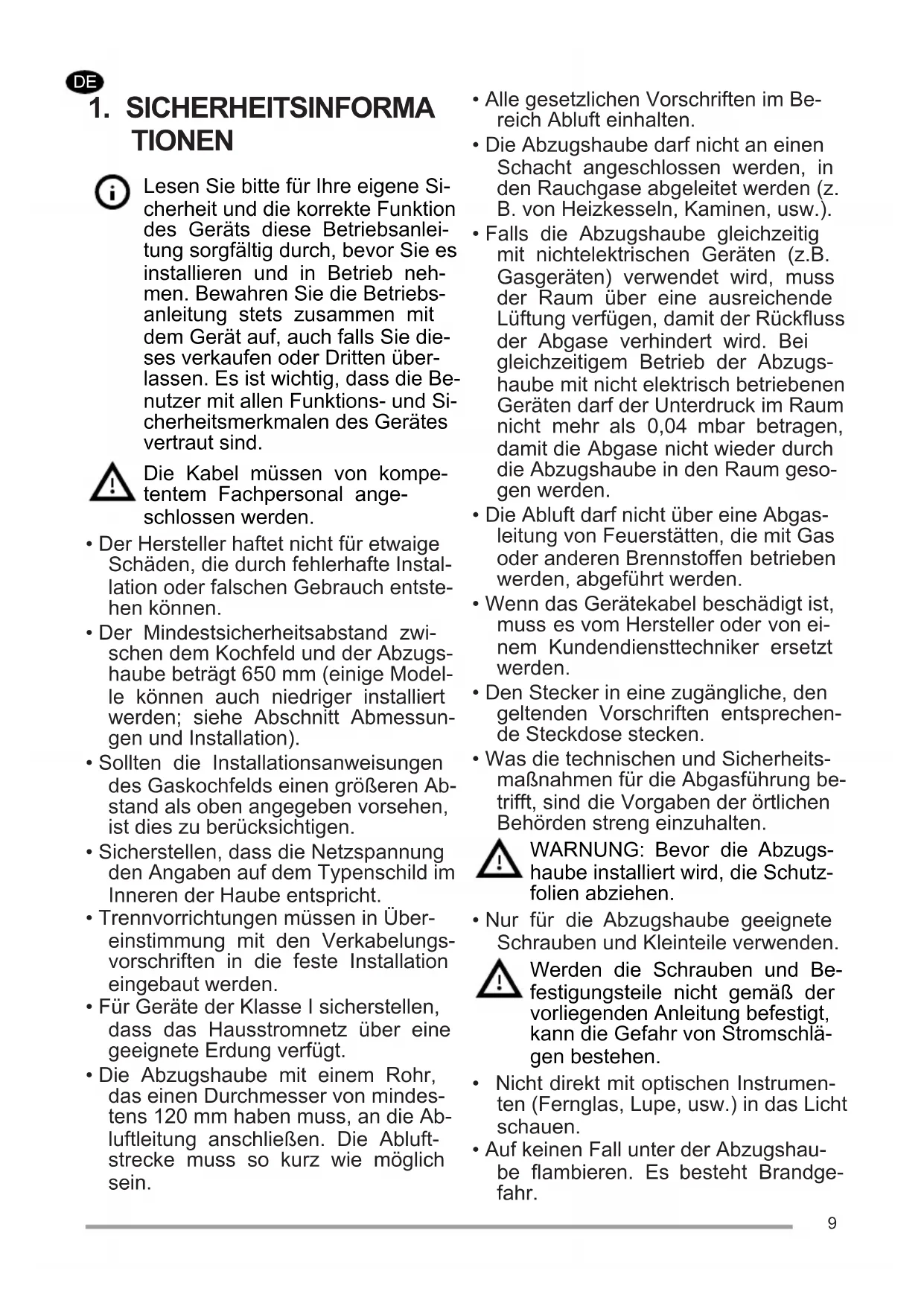

1. SICHERHEITSINFORMATIONEN

Lesen Sie bitte für Ihre eigene Sicherheit und die korrekte Funktion des Geräts diese Betriebsanleitung sorgfältig durch, bevor Sie es installieren und in Betrieb nehmen. Bewahren Sie die Betriebsanleitung stets zusammen mit dem Gerät auf, auch falls Sie dieses verkaufen oder Dritten überlassen. Es ist wichtig, dass die Benutzer mit allen Funktions- und Sicherheitsmerkmalen des Gerätes vertraut sind.

Die Kabel müssen von kompetentem Fachpersonal angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der Mindestsicherheitsabstand zwischen dem Kochfeld und der Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Abschnitt Abmessungen und Installation).
• Sollten die Installationsanweisungen des Gaskochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigen.
• Sicherstellen, dass die Netzspannung den Angaben auf dem Typenschild im Inneren der Haube entspricht.
• Trennvorrichtungen müssen in Übereinstimmung mit den Verkabelungsvorschriften in die feste Installation eingebaut werden.
• Für Geräte der Klasse I sicherstellen, dass das Hausstromnetz über eine geeignete Erdung verfügt.

• Die Abzugshaube mit einem Rohr, das einen Durchmesser von mindestens 120 mm haben muss, an die Abluftleitung anschließen. Die Abluftstrecke muss so kurz wie möglich sein.

• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  • Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).

• Falls die Abzugshaube gleichzeitig mit nichtelektrischen Geräten (z.B. Gasgeräten) verwendet wird, muss der Raum über eine ausreichende Lüftung verfügen, damit der Rückfluss der Abgase verhindert wird. Bei gleichzeitigem Betrieb der Abzugshaube mit nicht elektrisch betriebenen Geräten darf der Unterdruck im Raum nicht mehr als 0,04 mbar betragen, damit die Abgase nicht wieder durch die Abzugshaube in den Raum gesogen werden.

• Die Abluft darf nicht über eine Abgasleitung von Feuerstätten, die mit Gas oder anderen Brennstoffen betrieben werden, abgeführt werden.

- Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.

- Den Stecker in eine zugängliche, den geltenden Vorschriften entsprechende Steckdose stecken.

- Was die technischen und Sicherheitsmaßnahmen für die Abgasführung betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNUNG: Bevor die Abzugs-haube installiert wird, die Schutzfolien abziehen.

- Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Werden die Schrauben und Befestigungsteile nicht gemäß der vorliegenden Anleitung befestigt, kann die Gefahr von Stromschlägen bestehen.

- Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.

- Auf keinen Fall unter der Abzugshaube flambieren. Es besteht Brandgefahr.

• Dieses Gerät kann von Kindern ab einem Alter von 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.
• Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, außer wenn sie beaufsichtigt werden oder unterwiesen wurden.

Die zugänglichen Teile können während der Verwendung der Kochgeräte sehr heiß werden.

• Die Filter nach dem angegebenen Intervall reinigen und/oder ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.
- Wird die Abzugshaube gleichzeitig mit Geräten verwendet, die mit Gas oder anderen Brennstoffen betrieben werden, muss der Raum über eine ausreichende Lüftung verfügen (gilt nicht für Geräte, die nur Luft in den Raum abgeben).
- Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das Altgerät muss vielmehr einer speziellen Sammelstelle für elektrische und elektronische Altgeräte zugeführt werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf

Umwelt und Gesundheit zu vermeiden. Für weitere Informationen über das Recycling dieses Produktes wenden Sie sich bitte an die Gemeinde, den örtlichen Abfallentsorgungsdienst oder den Händler, bei dem Sie das Gerät gekauft haben.

2. GEBRAUCH

• Die Abzugshaube wurde ausschließlich dazu entwickelt, um im Haushalt Küchendünste zu beseitigen.
• Die Haube niemals für andere Zwecke verwenden, als die für welche sie entwickelt worden ist.
- Unter der eingeschalteten Haube keine offenen hohen Flammen benutzen.
• Die Flamme so regulieren, dass sie nicht über den Umfang des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl könnte sich entzünden.

3. REINIGUNG UND WARTUNG

- Der Aktivkohlefilter ist weder waschbar noch regenerierbar. Er muss alle 4 Betriebsmonate oder bei intensivem Gebrauch (W) auch öfter ausgetauscht werden.

W n n

- Fettfilter sollten alle 2 Betriebsmonate oder bei starker Beanspruchung häufiger gereinigt werden und können in der Geschirrspülmaschine (Z) gereinigt werden.

• Reinigen Sie die Dunstabzugshaube mit einem feuchten Tuch und einem neutralen flüssigen Reinigungsmittel.
• Vermeiden Sie für die Reinigung der Außen- und Innenseite der Haube alkoholische oder silikonhaltige Produkte.

Wenn das Produkt oder eines seiner Teile aus rostfreiem Stahl besteht, verwenden Sie zur Reinigung spezielle, nicht scheuernde Produkte und folgen Sie bei der Reinigung den Linien der Satinierung.

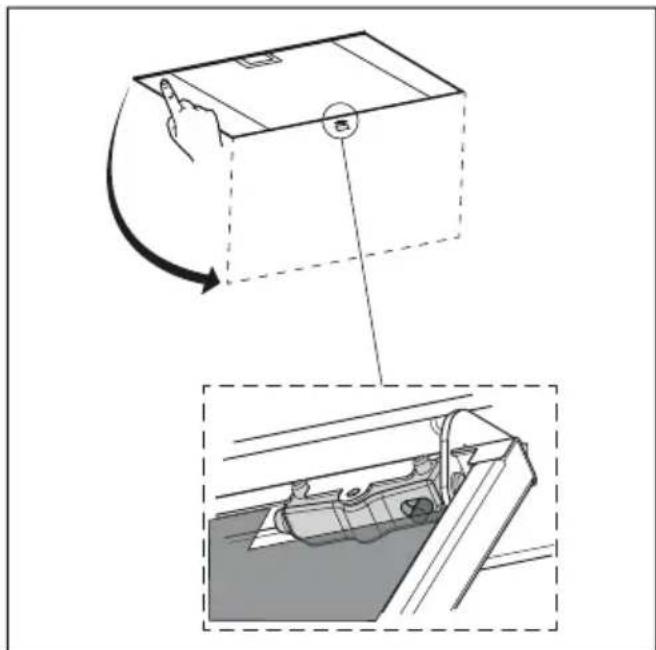

Reinigung des Komfort-Paneels

• Öffnen Sie das Komfort-Paneel, indem Sie es herausziehen.
• Lösen Sie das Paneel vom Haubenkörper, indem Sie den Hebel des Befestigungsstifts verschieben.
• Das Komfort-Paneel darf unter keinen Umständen in der Spülmaschine gereinigt werden.
• Reinigen Sie es von außen mit einem feuchten Tuch und einem neutralen Flüssigwaschmittel.

- Reinigen Sie auch die Innenseite mit einem feuchten Tuch und einem neutralen Reinigungsmittel; verwenden Sie keine nassen Tücher oder Schwämme oder Wasserstrahlen; verwenden Sie keine Scheuermittel.

- Sobald der Vorgang abgeschlossen ist, befestigen Sie die Platte wieder am Haubenkörper und schließen Sie sie.

- Reinigen Sie auch die Innenseite mit einem feuchten Tuch und einem neutralen Reinigungsmittel; verwenden Sie keine nassen Tücher oder Schwämme oder Wasserstrahlen; verwenden Sie keine Scheuermittel. - Sobald der Vorgang abgeschlossen ist, befestigen Sie die Platte wieder am Haubenkörper und schließen Sie sie.

4. STEUERBEFEHLE

Taste Tastendruck Funktion Led
L	Kurz Schaltet die Beleuchtung mit maximaler Intensität ein/aus. -
T1	Kurz Schaltet den Motor auf die erste Geschwindigkeitsstufe ein/aus. Dauerleuchten
T2	Kurz Schaltet den Motor auf die zweite Leistungsstufe. Dauerleuchten
	Lang mit allen Lasfen aus (Motor und Licht)	Aktiviert/Deaktiviert die Alarmmeldungen der Aktivkohlenfilter. Diese Funktion wird aktiviert/deaktiviert, wenn die Taste losgelassen wird.				Led blinkt 2 Mal: Alarm aktiviert.Led blinkt 1 Mal: Alarm deaktiviert.
T3	Kurz Schaltet den Motor auf die dritte Leistungsstufe. Dauerleuchten
	Langer Druck bei ausgeschalteten Verbrauchern (Motor und Licht)	Man setzt den Sättigungsalarm der Filter zurück. Diese Funktion wird aktiviert/deaktiviert, wenn die Taste losgelassen wird.				Led S1 blinkt 3 Mal.
T4	Kurz	Schaltet den Motor auf die Intensive Geschwindigkeitsstufe ein. Die Geschwindigkeit ist auf 6 Minuten eingestellt. Sobald die Zeit abgelaufen ist, kehrt das System automatisch auf die vorher gewählte Geschwindigkeitsstufe zurück. Wenn diese Funktion bei abgeschaltetem Motor aktiviert worden ist, wechselt das System nach Ablauf der Zeit in den OFF-Modus.Sie wird durch Drücken derselben Taste oder durch Abschalten des Motors deaktiviert.				Dauerleuchten
	Lang Aktivieren/Deaktivieren der Fernbedienung. Diese Funktion wird aktiviert/deaktiviert, wenn die Taste losgelassen wird.					Led blinkt 2 Mal: Fernsteuerung aktiviert.Led blinkt 1 Mal: Fernsteuerung deaktiviert.
S1	-	Alarmmeldung, dass die Metallfettfilter gesättigt sind und gewaschen werden müssen. Die Alarmmeldung wird nach 100 effektiven Betriebsstunden der Dunstabzugshaube generiert.				Dauerleuchten
	-	Signalisiert den Sättigungsalarm des Aktivkohle-Geruchsfilters. Die Alarmmeldung wird nach 200 effektiven Betriebsstunden der Dunstabzugshaube generiert.				Blinkend

5. FERNBEDIENUNG (OPTIONAL)

901575

6. BELEUCHTUNG

- Wenden Sie sich für den Austausch an den technischen Kundendienst ("Wenden Sie sich für den Kauf an den technischen Kundendienst").

• Die Lampen gehören zur Gefahrenklasse 1 nach IEC/EN62471 in 20cm Abstand und zur ausgenommenen Gefahrenklasse nach IEC/EN62471 in 30cm Abstand.
