Tipo de producto	Campana extractora
Marca	Bertazzoni
Modelo	KIN52MOD1XC
Ancho (estimación)	52 cm
Distancia mínima entre la encimera y la campana	650 mm
Diámetro del conducto de evacuación	120 mm mínimo
Alimentación eléctrica	220-240 V, 50/60 Hz (estimación)
Clase de aislamiento	Clase I (toma de tierra obligatoria)
Número de velocidades del motor	4 (T1, T2, T3, Intensiva)
Función Intensiva	Sí, duración 6 minutos
Iluminación	LED, intensidad regulable
Mando a distancia	Sí, incluido
Filtro de grasa metálico	Lavable en lavavajillas (cada 2 meses)
Filtro de carbón activo	Reemplazo cada 4 meses (no lavable)
Alarma de saturación de filtros	Sí, para ambos tipos de filtros
Material exterior	Acero inoxidable (estimación)
Panel Comfort Panel	Sí, extraíble y lavable a mano
Uso	Doméstico, aspiración de olores de cocina
Modo de evacuación	Extracción con conducto (recomendado) o recirculación con filtro de carbón
Seguridad infantil	Supervisión necesaria para niños menores de 8 años

Preguntas frecuentes - KIN52MOD1XC BERTAZZONI

¿Cuál es la distancia mínima entre la encimera y la campana?

La distancia de seguridad mínima es de 650 mm. Verifique las instrucciones de su encimera: si se especifica una distancia mayor, esta prevalece.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa metálicos deben limpiarse cada 2 meses. Se pueden lavar en lavavajillas o a mano con un detergente neutro.

¿Cuándo hay que reemplazar el filtro de carbón activo?

El filtro de carbón activo debe reemplazarse cada 4 meses, o con más frecuencia en caso de uso intensivo. No es lavable ni regenerable.

¿Cómo restablecer la alarma de saturación de los filtros?

Para restablecer la alarma, mantenga presionada la tecla T3 (con todas las cargas apagadas) hasta que el LED S1 parpadee 3 veces. La alarma de los filtros metálicos se activa después de 100 horas de funcionamiento, la del carbón después de 200 horas.

¿Puedo usar la campana sin conducto de evacuación exterior?

Sí, en modo recirculación con un filtro de carbón activo. Asegúrese de que la habitación esté correctamente ventilada, especialmente si utiliza aparatos de gas.

¿Qué hacer en caso de fallo de la iluminación LED?

La iluminación LED debe ser reemplazada por un técnico calificado. Contacte con el servicio postventa de Bertazzoni para obtener las lámparas de repuesto.

¿Cómo activar o desactivar el mando a distancia?

Mantenga presionada la tecla T4 (con todas las cargas apagadas). El LED parpadea 2 veces para activación, 1 vez para desactivación.

¿Cuál es la potencia eléctrica de la campana?

La potencia no está especificada en el manual, pero para una campana de este tamaño, suele estar entre 150 y 300 W. Conéctela a un enchufe con toma de tierra.

¿El Comfort Panel se puede meter en el lavavajillas?

No, el Comfort Panel nunca debe lavarse en el lavavajillas. Límpielo con un paño húmedo y un detergente líquido neutro.

¿Qué hacer si la campana no arranca?

Verifique la alimentación eléctrica (enchufe, fusible). Asegúrese de que el mando a distancia esté activado (ver pregunta anterior). Si el problema persiste, contacte con el servicio postventa.

MANUAL DE USUARIO KIN52MOD1XC BERTAZZONI

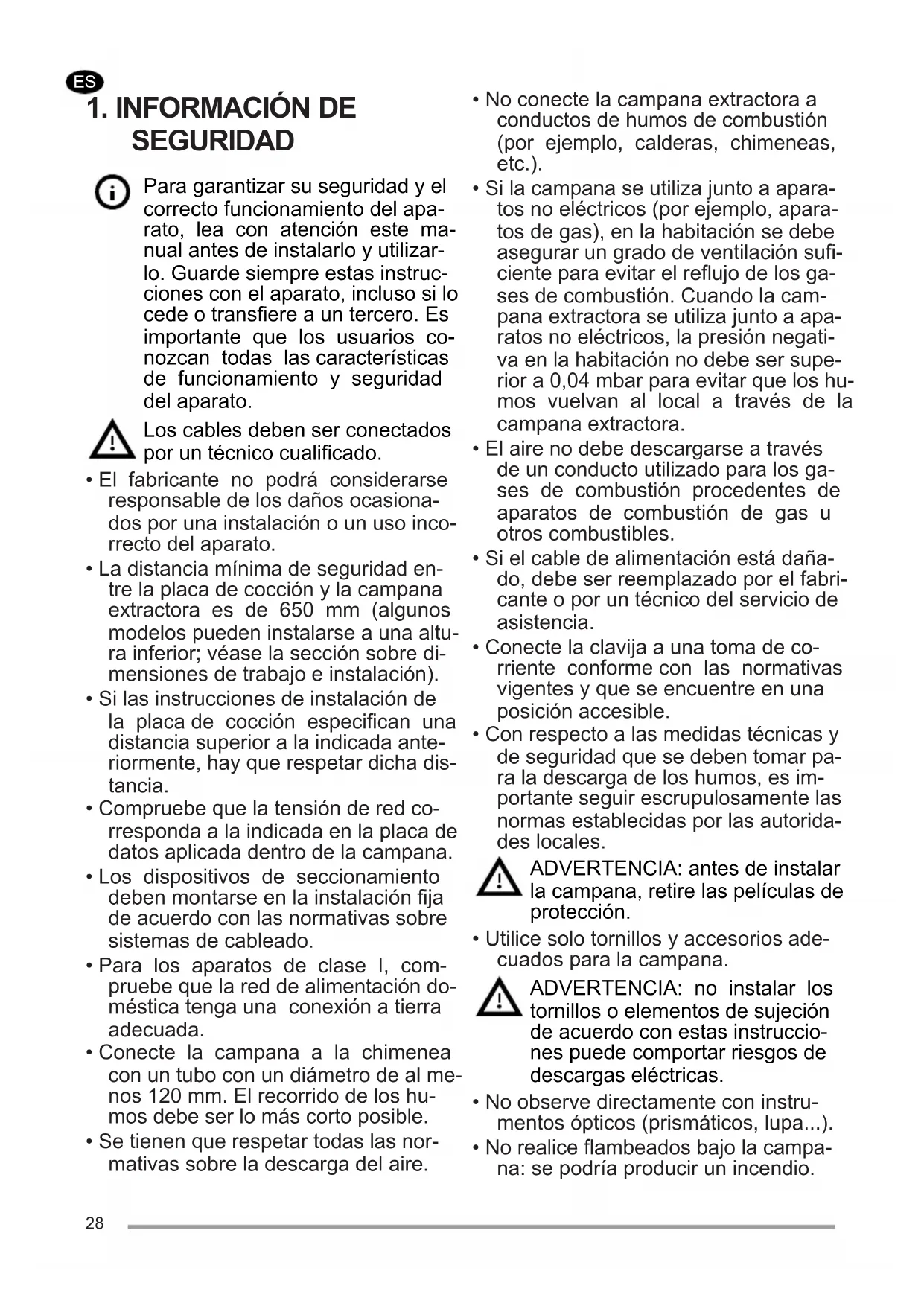

1. INFORMACIÓN DE SEGURIDAD

Para garantizar su seguridad y el correcto funcionamiento del aparato, lea con atención este manual antes de instalarlo y utilizarlo. Guarde siempre estas instrucciones con el aparato, incluso si lo cede o transfiere a un tercero. Es importante que los usuarios conozcan todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico cualificado.

• El fabricante no podrá considerarse responsable de los daños ocasionados por una instalación o un uso incorrecto del aparato.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si las instrucciones de instalación de la placa de cocción especifican una distancia superior a la indicada anteriormente, hay que respetar dicha distancia.
• Compruebe que la tensión de red corresponda a la indicada en la placa de datos aplicada dentro de la campana.
• Los dispositivos de seccionamiento deben montarse en la instalación fija de acuerdo con las normativas sobre sistemas de cableado.
• Para los aparatos de clase I, compruebe que la red de alimentación doméstica tenga una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo con un diámetro de al menos 120 mm. El recorrido de los hu-mos debe ser lo más corto posible.

• Se tienen que respetar todas las normativas sobre la descarga del aire.

• No conecte la campana extractora a conductos de humos de combustión (por ejemplo, calderas, chimeneas, etc.).

• Si la campana se utiliza junto a aparatos no eléctricos (por ejemplo, aparatos de gas), en la habitación se debe asegurar un grado de ventilación suficiente para evitar el reflujo de los gases de combustión. Cuando la campana extractora se utiliza junto a aparatos no eléctricos, la presión negativa en la habitación no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.

- El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.

- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico del servicio de asistencia.

- Conecte la clavija a una toma de corriente conforme con las normativas vigentes y que se encuentre en una posición accesible.

- Con respecto a las medidas técnicas y de seguridad que se deben tomar para la descarga de los humos, es importante seguir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: antes de instalar la campana, retire las películas de protección.

- Utilice solo tornillos y accesorios adecuados para la campana.

ADVERTENCIA: no instalar los tornillos o elementos de sujeción de acuerdo con estas instrucciones puede comportar riesgos de descargas eléctricas.

- No observe directamente con instrumentos ópticos (prismáticos, lupa...).

- No realice flambeados bajo la campaña: se podría producir un incendio.

• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con experiencia y conocimiento insuficientes, siempre que sean vigilados atentamente e instruidos sobre el uso seguro del aparato y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean vigilados.
• Vigile siempre a los niños para asegurarse de que no jueguen con el aparato.
• El aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con experiencia y conocimientos insuficientes, a menos que sean vigilados atentamente e instruidos al respecto.

Cuando se usan aparatos de cocción, las partes accesibles pueden calentarse mucho.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Debe haber una ventilación adecuada del local cuando la campana se utiliza simultáneamente a aparatos de gas u otros combustibles (no se aplica a aparatos que descargan únicamente el aire en el local).
• El símbolo en el producto o en su embalaje indica que el producto no debe desecharse como un residuo doméstico normal. El producto a eliminar se tiene que llevar a un centro de recogida especializado en el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medioambiente y la salud que podrían derivarse de su eliminación inadecuada. Pa-

ra obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el servicio local de eliminación de residuos o la tienda donde compró el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico con el fin de eliminar los olores de la cocina.
• No utilice nunca la campana para fines distintos para los que ha sido diseñada.
• No deje llamas altas debajo la campaña cuando esté funcionando.
• Ajuste la intensidad de la llama de manera que abarque exclusivamente el fondo del recipiente de cocción y no sobresalga por los lados.
• Las freidoras deben vigilarse constantemente durante el uso: el aceite sobrecalentado puede encenderse.

3. LIMPIEZA Y MANTENIMIENTO

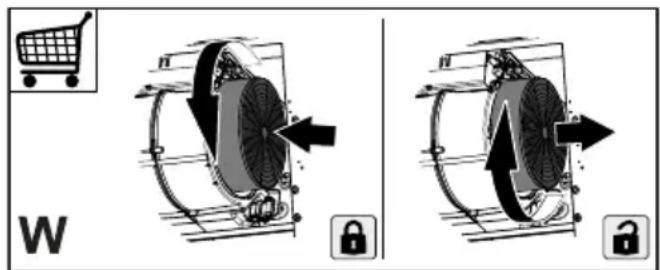

- El filtro de carbón activo no puede lavarse ni regenerarse y debe cambiar-se aproximadamente cada 4 meses de funcionamiento o con mayor frecuencia en caso de uso muy intensivo (W).

W N N

- Los filtros de grasa deben limpiarse cada 2 meses de funcionamiento o con mayor frecuencia en caso de uso intensivo y pueden lavarse en un lava-vajillas (Z).

• Limpia la campana con un paño húmedo y un detergente líquido neutro.
• Para la limpieza externa e interna de la campana evitar productos alcohólicos o silicónicos.

Si el producto o alguna de sus partes es de acero inoxidable, usar productos específicos no abrasivos y seguir las líneas de satinado durante la limpieza.

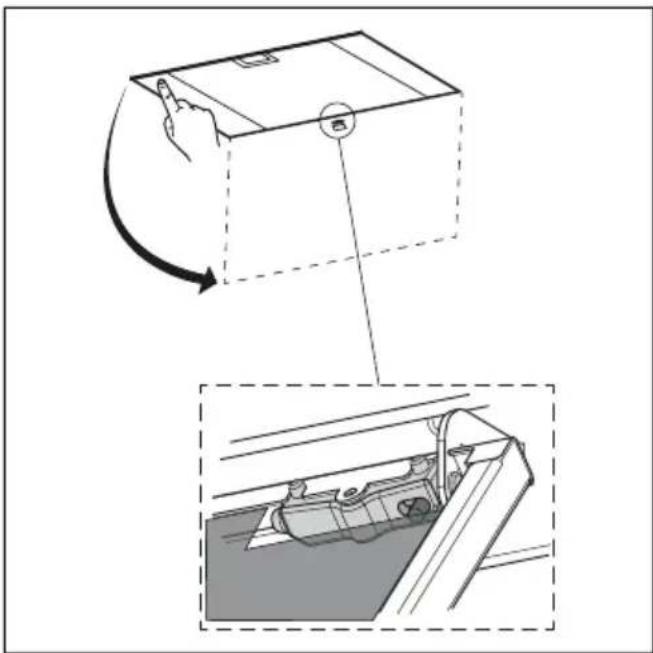

Limpieza Comfort Panel

• Abrir el Comfort Panel halándolo.
• Desenganchar el panel del cuerpo de la campana deslizando la palanca del pasador de fijación.
• El comfort panel no debe lavarse en lavavajillas.
• Limpiarlo por fuera con un paño húmedo y detergente líquido neutro.
• Limpiar también el interior con un paño húmedo y detergente neutro; no utilizar paños o esponjas húmedas ni chorros de agua; no utilizar sustancias abrasivas.

- Una vez terminada la operación, volver a enganchar el panel en el cuerpo de la campana y cerrarlo.

4. MANDOS

S1
Tecla Presión tecla Función Led
L	Breve Enciende/Apaga las luces a la máxima intensidad. -
T1	Breve Enciende/apaga el motor a la primera velocidad. Fijo
T2	Breve Enciende el motor a la segunda velocidad. Fijo
	Larga con todas las cargas apagadas (motor y luces)	Activa/Desactiva laalarma de los Filtros de Carbón Activo.Esta función se activa/desactiva al soltar la tecla.		Led parpadea 2 veces:alarma activada.Led parpadea 1 vez:alarma desactivada.
T3	Breve Enciende el motor a la tercera velocidad. Fijo
	Presión larga con todas las cargas apagadas (motor y luces)	Se ejecuta el reset de la alarma saturación Filtros.Esta función se activa/desactiva al soltar la tecla.		Led S1 parpadea 3 veces.
T4	Breve	Enciende el motor a la velocidad Intensiva.Esta velocidad está temporizada en 6 minutos. Una vez finalizado el intervalo de tiempo, el sistema regresa automáticamente a la velocidad seleccionada anteriormente. Cuando está activada con el motor apagado, una vez finalizado el intervalo de tiempo se activa el modo OFF.Se desactiva pulsando la misma tecla o apagando el motor.		Fijo
	Larga Activa/Desactiva el mando a distancia.Esta función se activa/desactiva al soltar la tecla.			El led parpadea 2 veces: mando a distancia activado.El led parpadea 1 vez: mando a distancia de-sactivado.
S1	-	Señala la alarma de saturación Filtros de grasa Metálicos y la necesidad de lavarlos. La alarma se activa después de 100 horas de trabajo efectivo de la campana.		Fijo
	-	Señala la alarma de saturación del filtro antiolores de carbón activo. La alarma se activa después de 200 horas de trabajo efectivo de la campana.		Intermitente

- Para la sustitución, contacte con el Servicio de Asistencia Técnica ("Para la compra, contacte con el Servicio de Asistencia Técnica").

- Las lámparas pertenecen al grupo de riesgo 1 conforme a IEC/EN62471, a 20 cm de distancia; y al grupo exento de riesgo conforme a IEC/EN62471, a 30 cm de distancia.
