INSTRUKCJA OBSŁUGI 233320 Arktic

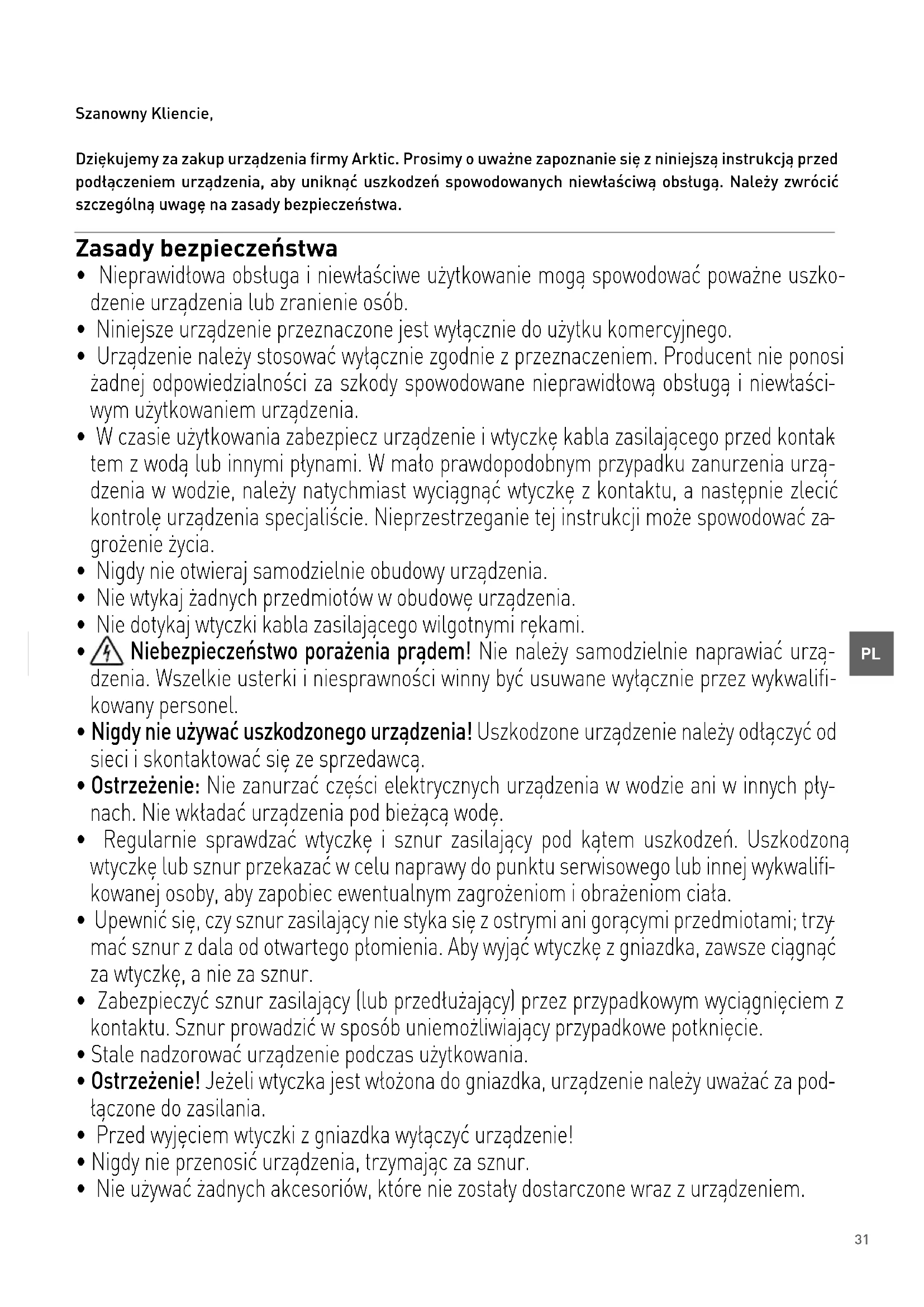

Szanowny Kliencie, Dziękujemy za zakup urządzenia firmy Arktic. Prosimy o uważne zapoznanie się z niniejszą instrukcją przed podłączeniem urządzenia, aby uniknąć uszkodzeń spowodowanych niewłaściwą obsługą. Należy zwrócić szczególną uwagę na zasady bezpieczeństwa. Zasady bezpieczeństwa

• Nieprawidłowa obsługa i niewłaściwe użytkowanie mogą spowodować poważne uszko- dzenie urządzenia lub zranienie osób.

• Niniejsze urządzenie przeznaczone jest wyłącznie do użytku komercyjnego.

• Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem. Producent nie ponosi żadnej odpowiedzialności za szkody spowodowane nieprawidłową obsługą i niewłaści

wym użytkowaniem urządzenia.

• W czasie użytkowania zabezpiecz urządzenie i wtyczkę kabla zasilającego przed kontak

tem z wodą lub innymi płynami. W mało prawdopodobnym przypadku zanurzenia urzą- dzenia w wodzie, należy natychmiast wyciągnąć wtyczkę z kontaktu, a następnie zlecić kontrolę urządzenia specjaliście. Nieprzestrzeganie tej instrukcji może spowodować za

• Nigdy nie otwieraj samodzielnie obudowy urządzenia.

• Nie wtykaj żadnych przedmiotów w obudowę urządzenia.

• Nie dotykaj wtyczki kabla zasilającego wilgotnymi rękami.

Niebezpieczeństwo porażenia prądem! Nie należy samodzielnie naprawiać urzą- dzenia. Wszelkie usterki i niesprawności winny być usuwane wyłącznie przez wykwalifi- kowany personel.

• Nigdy nie używać uszkodzonego urządzenia! Uszkodzone urządzenie należy odłączyć od sieci i skontaktować się ze sprzedawcą.

• Ostrzeżenie: Nie zanurzać części elektrycznych urządzenia w wodzie ani w innych pły

nach. Nie wkładać urządzenia pod bieżącą wodę.

• Regularnie sprawdzać wtyczkę i sznur zasilający pod kątem uszkodzeń. Uszkodzoną wtyczkę lub sznur przekazać w celu naprawy do punktu serwisowego lub innej wykwalifi

kowanej osoby, aby zapobiec ewentualnym zagrożeniom i obrażeniom ciała.

• Upewnić się, czy sznur zasilający nie styka się z ostrymi ani gorącymi przedmiotami; trzy

mać sznur z dala od otwartego płomienia. Aby wyjąć wtyczkę z gniazdka, zawsze ciągnąć za wtyczkę, a nie za sznur.

• Zabezpieczyć sznur zasilający (lub przedłużający) przez przypadkowym wyciągnięciem z kontaktu. Sznur prowadzić w sposób uniemożliwiający przypadkowe potknięcie.

• Stale nadzorować urządzenie podczas użytkowania.

• Ostrzeżenie! Jeżeli wtyczka jest włożona do gniazdka, urządzenie należy uważać za pod

łączone do zasilania.

• Przed wyjęciem wtyczki z gniazdka wyłączyć urządzenie!

• Nigdy nie przenosić urządzenia, trzymając za sznur.

• Nie używać żadnych akcesoriów, które nie zostały dostarczone wraz z urządzeniem.32

• Urządzenie należy podłączać wyłącznie do gniazdka o napięciu i częstotliwości podanych na tabliczce znamionowej.

• Włożyć wtyczkę do gniazdka zlokalizowanego w dogodnym łatwo dostępnym miejscu, tak by w przypadku awarii istniała możliwość natychmiastowego odłączenia urządzenia. W celu całkowitego wyłączenia urządzenia odłączyć je od źródła zasilania. W tym celu wyjąć z gniazdka wtyczkę znajdującą się na końcu sznura odłączanego urządzenia.

• Przed odłączeniem wtyczki zawsze pamiętać o wyłączeniu urządzenia!

• Nie korzystać z akcesoriów niezalecanych przez producenta. Zastosowanie niezaleca

nych akcesoriów może stwarzać zagrożenie dla użytkownika oraz prowadzić do uszko- dzenia urządzenia. Korzystać wyłącznie z oryginalnych części i akcesoriów.

• Z urządzenia nie mogą korzystać osoby (także dzieci), u których stwierdzono osłabione zdolności fizyczne, sensoryczne lub umysłowe, albo którym brakuje odpowiedniej wiedzy i doświadczenia.

• W żadnym wypadku nie zezwalać na obsługę urządzenia przez dzieci.

• Urządzenie wraz ze sznurem przechowywać poza zasięgiem dzieci.

• Nie dopuścić, by dzieci wykorzystywały urządzenie do zabawy.

• Zawsze odłączyć urządzenie od zasilania, jeżeli ma być ono pozostawione bez nadzoru, a także przed montażem, demontażem i czyszczeniem.

• Nie zostawiać urządzenia bez nadzoru podczas użytkowania. Szczególne przepisy bezpieczeństwa

• Urządzenie jest przeznaczone do krótkotrwałego przechowywania i wystawiania produktów spożywczych, takich jak desery, w tym ciasta lub pakowane sałaty, warzywa, napoje, owoce itp. w niskiej temperaturze. To urządzenie jest zdolne do ciągłego utrzymywania temperatury artykułów spożywczych w określonych granicach w chłodnej temperaturze roboczej. Nie przechowuj w urządzeniu innych produktów. Nie umieszczaj w szafie chłodniczej lub w jej pobliżu produktów niebezpiecznych takich jak paliwo, alkohol, farby, materiały łatwopalne i wybuchowe itp. Nie przechowuj w urządzeniu lekarstw. Wewnątrz urządzenia nie można przechowywać lekarstw.

• Produkty umieszczane w szafie chłodniczej muszą zostać wcześniej schłodzone. W przeciwnym przypadku para wydobywająca się ze schładzanych produktów może skroplić się wewnątrz komory chłodzenia - jest to zjawisko normalne i nie wskazuje na uszkodzenie urządzenia.

• Niniejsze urządzenie musi zostać zamontowane, oddane do użytku oraz serwisowane przez wykwalifikowany lub przeszkolony personel. Urządzenie powinno być obsługiwane przez odpowiednio przeszkolony lub wykwalifikowany personel, np. personel kuchenny lub osoby obsługujące bar

• OSTRZEŻENIE: Nie używaj przyrządów mechanicznych ani narzędzi innych niż zalecane przez producenta w celu przyśpieszenia procesu odmrażania.

• OSTRZEŻENIE: Nie wolno doprowadzić do uszkodzenia obiegu czynnika chłodniczego.33

• Uwaga!Niebezpieczeństwo powstania ognia! W urządzaniu wykorzystany jest czynnik chłodniczy R290. Jest to przyjazny dla środowiska łatwopalny czynnik chłodniczy. Chociaż czynnik jest łatwopalny, nie jest szkodliwy dla warstwy ozonowej i nie ma wpływu na efekt cieplarniany. Wykorzystanie tego czynnika chłodniczego prowadzi jednak do nieznacznego podwyższenia poziomu hałasu wytwarzanego przez urządzenie. Poza hałasem generowanym przez sprężarkę, użytkownik może usłyszeć dźwięk spowodowany przepływem czynnika chłodniczego. Powyższego zjawiska nie da się uniknąć i nie ma on negatywnego wpływu na funkcjonowanie urządzenia. Podczas transportu i ustawiania urządzenia należy zachować szczególną ostrożność, by nie uszkodzić żadnych części systemu chłodniczego. Wyciekający czynnik chłodniczy może prowadzić do uszkodzenia oczu.

• W tym urządzeniu zastosowano porofor piankowy C

. Jest wysoce łatwopalny.

• OSTRZEŻENIE: Nie zasłaniaj otworów wentylacyjnych obudowy urządzenia. W przypadku zabudowania urządzenia upewnij się, czy ma ono zapewnioną właściwą wentylację. Nigdy nie blokuj przepływu powietrza wokół urządzenia, aby zapewnić właściwą cyrkulację powietrza.

• OSTRZEŻENIE: Wewnątrz komór szafy chłodniczej nie używaj urządzeń elektrycznych innych niż zalecane przez producenta.

• Urządzenie ustaw wyłącznie na czystej, stabilnej, suchej i poziomej powierzchni.

• Przechowuj z dala od gorących powierzchni i otwartego ognia. Upewnij się, czy urządzenie nie jest narażone na działanie wysokich temperatur, pyłu, promieni słonecznych, wilgoci, kapiącej wody i rozbryzgów.

• Upewnij się, czy wokół urządzenia zachowana została 10 cm przestrzeń w celu zapewnienia właściwej wentylacji.

• Nie uderzaj twardymi narzędziami w szklaną powierzchnię urządzenia. Nie czyść urządzenia za pomocą bezpośredniego strumienia wody lub myjki parowej, nie zanurzaj całego urządzenia w wodzie ze względu na ryzyko porażenia prądem.

• Nie kładź żadnych przedmiotów na urządzeniu. W pobliżu urządzenia nie umieszczaj żadnych źródeł otwartego ognia (np. zapalonych świec). W pobliżu urządzenia nie umieszczaj żadnych przedmiotów napełnionych wodą (np. wazonów).

• Nie przykrywaj urządzenia w trakcie eksploatacji. Stwarza to niebezpieczeństwo pożaru.

• Nie czyść urządzenia za pomocą wody. Mycie urządzenia może spowodować przedostanie się wody do części elektrycznych i doprowadzić do porażenia prądem.

• Nie wywiercaj żadnych dodatkowych otworów w urządzeniu. Nie montuj żadnych dodatkowych akcesoriów na urządzeniu.

• Nie umieszczaj w środku urządzenia dużej ilości żywności, aby zapobiec jego uszkodzeniu. Maksymalne obciążenie każdej półki wynosi ok. 18 kg.

• Nie próbuj wchodzić na urządzenie.34

• Urządzenie nie powinno stać przechylone pod kątem większym niż 45°. Po przeprowadzeniu montażu urządzenia odczekaj 2 godziny przed podłączeniem go do źródła zasilania i uruchomieniem. Powyższe zalecenie dotyczy również sytuacji, gdy urządzenie jest w późniejszym terminie przestawiane w inne miejsce.

• Urządzenie musi zostać zamontowane w suchym miejscu.

• Podczas montażu pozostaw co najmniej 10 cm przestrzeni z tyłu oraz po obu stronach urządzenia w celu zapewnienia właściwej wentylacji. Pozostawienie mniejszej przestrzeni może mieć wpływ na wydajność urządzenia.

• Zaleca się montaż urządzenia w miejscu o dobrej wentylacji naturalnej, dzięki czemu urządzenie będzie odpowiednio wentylowane. Elementy elektryczne i inne zagrożenia

• Żaden inny sprzęt nie powinien być podłączony do tego samego źródła zasilania, do którego podłączone jest urządzenie.

• Nie umieszczaj w szafie chłodniczej lub w jej pobliżu produktów niebezpiecznych takich jak paliwo, alkohol, farba, materiały łatwopalne i wybuchowe itp. - niebezpieczeństwo pożaru.

• W urządzeniu nie przechowuj leków.

• Po wyłączeniu lub odłączeniu urządzenia od źródła zasilania, odczekaj ok. 5 minut przed jego ponownym uruchomieniem.

• Nie czyść urządzenia za pomocą wody. Mycie urządzenia może spowodować przedostanie się wody do części elektrycznych i doprowadzić do porażenia prądem. Części/akcesoria urządzenia nie nadają się do mycia w zmywarce. Przeznaczenie

• Urządzenie przeznaczone jest do zastosowania profesjonalnego.

• Urządzenie przeznaczone jest utrzymywania w chłodzie jedzenia i napojów przy jednoczesnej prezentacji do sprzedaży detalicznej. Użycie urządzenia w jakimkolwiek innym celu może pro- wadzić do jego uszkodzenia bądź obrażeń ciała.

• Wykorzystanie urządzenia w jakimkolwiek innym celu uznane będzie za wykorzystanie niezgodne z przeznaczeniem. Użytkownik będzie wyłącznie odpowiedzialny za nieprawidłowe wykorzystanie urządzenia. Montaż uziemienia Szafa chłodnicza jest urządzeniem I klasy ochron- ności i wymaga uziemienia. Uziemienie zmniejsza ryzyko porażenia prądem, dzięki zastosowaniu przewodu odprowadzającego prąd elektryczny. Urządzenie wyposażone jest w przewód z uziemie- niem z wtykiem uziemiającym. Nie wkładaj wtyczki do kontaktu, jeśli urządzenie nie zostało odpowied- nio zainstalowane i uziemione.35

Części urządzenia Wylot powietrza

• Nigdy nie blokuj miejsce wylotu powietrza. Przez otwór wylotu chłodne po- wietrze odprowadzane jest na zewnątrz urządzenia. Szklane drzwi Rolka Szklana półka Zasysanie powietrza

• Nigdy nie blokuj miejsca zasysania powietrza. Po- wietrze jest zasysane i zim- ne powietrze cyrkuluje we- wnątrz szafy chłodniczej. Przed pierwszym użyciem

• Zdejmij i usuń opakowanie i zabezpieczenia.

• Sprawdź urządzenie pod kątem kompletności. W przypadku niepełnej dostawy lub szkodzeń skon- taktuj się z dostawcą (patrz: Gwarancja).

• Wyczyść wszystkie części urządzenia zgodnie z instrukcją (Patrz==> Czyszczenie i konserwacja).

• Umieść wszystkie półki w urządzeniu. Uwaga: Ze względu na pozostałości z procesu pro- dukcyjnego, podczas kilku pierwszych uruchomień z urządzenia może wydobywać się nieprzyjemny zapach. Jest to zjawisko normalne i nie świadczy o uszkodzeniu urządzenia ani zagrożeniu dla użyt- kownika. Sprawdź, czy urządzenie jest dobrze wen- tylowane.36

• Podłącz wtyczkę do odpowiedniego gniazdka elek- trycznego. Przed umieszczeniem w urządzaniu żywności i napojów, pozostaw je włączone na kilka godzin, by osiągnęło właściwa temperaturę chło- dzenia.

SET Dioda sygnalizująca LED chłodzenia Dioda rozmrażania

• Obsługa cyfrowego panelu regulacji temperatury 1). Ustawienie temperatury

• Wciśnij SET , aby wejść w tryb ustawień. Na wy- świetlaczu pojawi się ustawiona temperatura.

• Wciśnij lub aby zwiększyć lub zmniejszyć ustawioną temperaturę.

• Wciśnij ponownie SET , aby potwierdzić wpro- wadzoną temperaturę i wyjść. Na wyświetlaczu pojawi się ustawiona temperatura wewnątrz szafy. 2). Ustawienie światła wewnątrz szafy Uwaga:

• Jeśli w ciągu 10 sekund nie zostanie wciśnięty ża- den przycisk, szafa chłodnicza ustawi nowo wpro- wadzoną temperaturę.

• Zakres ustawienia temperatury: od 2°C do 6°C. Na zmianę temperatury wewnątrz produktu może wpływać temperatura otoczenia.

• Aby utrzymać niską temperaturę wewnątrz szafy, nie otwieraj jej drzwi na zbyt długo.

• Wciśnij , aby włączyć światło wewnątrz szafy. Wciśnij ponownie , aby je wyłączyć. 3). Dioda chłodzenia

• Podczas chłodzenia szafy (uruchomiony kompre- sor), dioda chłodzenia będzie się nieprzerwanie palić.

• Kiedy wewnątrz szafy chłodniczej uzyskana zosta- nie ustalona temperatura, dioda chłodzenia będzie migać.

• Dioda chłodzenia zgaśnie w momencie rozpoczę- cia rozmrażania. 4). Dioda rozmrażania

• Podczas rozmrażania szafy, dioda rozmrażania będzie się nieprzerwanie palić.

• Po zakończeniu rozmrażania, dioda rozmrażania zgaśnie.37

Czyszczenie i konserwacja Uwaga: Przed czyszczeniem i konserwacją zawsze odłącz urządzenie od źródła zasilania wyjmując wtyczkę z gniazdka. Czyszczenie

• Powierzchnie wewnętrzne i zewnętrzne urządzenia można czyścić przy pomocy wilgotnej ściereczki z niewielką ilością detergentu.

• Półki można wyjąć z urządzenia i umyć zanurzając w wodzie.

• Do czyszczenia urządzenia nie używaj bezpośred- niego strumienia wody, myjki parowej, ani nie za- nurzaj całego urządzenia w wodzie.

• Części urządzenia nie mogą być czyszczone w zmywarce.

• Czyść urządzenie regularnie. Części Czyszczenie Uwagi Wszystkie akcesoria, ta- kie jak uchwyty na sto- jaki itp.

• Zanurz w ciepłej wodzie z mydłem na ok. 10-20 minut.

• Spłucz dokładnie pod bieżącą wodą. Dokładnie wysusz wszystkie części. Zewnętrzne powierzch- nie szklane

• Wytrzyj miękką szmatką z niewielką ilością neu- tralnego detergentu. Upewnij się, czy do wnętrza urządzenia nie przedostała się woda lub wilgoć. Wewnętrzne powierzch- nie szklane

• Usuń resztki żywności.

• Wytrzyj miękką szmatką z niewielką ilością ła- godnego detergentu. Upewnij się, czy do wnętrza urządzenia nie przedostała się woda lub wilgoć. Szklane drzwi, Szklana półka Przechowywanie urządzenia podczas przerwy w użytkowaniu

• Uwaga: Zawsze odłącz urządzenie ze źródła zasi

• Usuń z urządzenia wszelką żywność i napoje.

• Umyj urządzenie zgodnie ze wskazówkami za- wartymi w punkcie Czyszczenie i konserwacja. (Patrz==> Czyszczenie i konserwacja).

• Przechowuj urządzenie w chłodnym, czystym miej- scu poza zasięgiem dzieci.38

Wyszukiwanie i usuwanie usterek Jeśli urządzenie nie działa prawidłowo, zapoznaj się z poniższą tabelą w celu znalezienia prawidło- wego rozwiązania. Jeśli nie możesz rozwiązać pro- blemu, skontaktuj się z dostawcą. Problem Możliwa przyczyna Możliwe rozwiązanie Urządzenie nie rozpo- czyna procesu chło- dzenia po podłączeniu do zasilania. Uruchomił się bezpiecznik termiczny Skontaktuj się z dostawcą / usługo- dawcą w celu naprawy urządzenia. Kompresor jest uszkodzony. Wtyczka nie jest prawidłowo podłą- czona do gniazdka elektrycznego. Sprawdź i upewnij się, czy wszystkie elementy są prawidłowo podłączone. Chłodzenie jest zbyt słabe. Urządzenie wystawione jest na silne działanie promieni słonecznych lub ustawione jest blisko źródła ciepła. Przestaw urządzenie w inne miejsce, z dala od bezpośrednich promieni słonecznych.. Urządzenie wystawione jest na silne działanie promieni słonecznych lub ustawione jest blisko źródła ciepła. Zamknij prawidłowo drzwi. W urządzeniu znajduje się zbyt dużo żywności. Wyjmij z urządzenia część żywności. Niewystarczająca wentylacja wokół urządzenia. Upewnij się, czy urządzenie ma za- gwarantowaną właściwą wentylację poprzez pozostawienie 10 cm prze- strzeni wokół niego. Urządzenie generuje dużo hałasu. Urządzenie nie jest ustawione w pozy- cji poziomej. Upewnij się, czy urządzenie ustawio- ne zostało w pozycji poziomej. Urządzenie styka się ze ścianą lub in- nymi obiektami. Upewnij się, czy wokół urządzenia znajduje się co najmniej 10 cm prze- strzeni. Wewnątrz urządzenia znajdują się ob- luzowane elementy. Skontaktuj się z dostawcą / usługo- dawcą w celu naprawy urządzenia.39

Specyfikacja techniczna Nr produktu 233306 233443

Napięcie robocze i czę- stotliwość 220-240V~ /50Hz Znamionowy pobór mocy 480W 490W 490W Ustawienie temperatury W zakresie od 2°C do 6°C Stopień ochrony Klasa I Klasa klimatyczna 4 Czynnik chłodniczy / ilość wtryskiwanego czynnika R290 / 140g R290/ 140g R290/ 148g Moc światłą 12W (LED) 12W (LED) 12W (LED) Prąd znamionowy 2.75A 2.8A 2.8A Łatwopalny środek pieniący

Poziom hałasu < 70 dB (A) Pojemność szafy 350L 500L 650L Masa netto (ok.) 135kg 160kg 190kg Wymiary zewnętrzne 650 x 805 x (H)1445mm 900 x 805 x (H)1445mm 1200 x 805 x (H)1445mm Uwagi: Specyfikacja techniczna może ulec zmianie bez uprzedzenia. Schemat elektryczny (produktu 233306) Sonda rozmrażania Sonda termostatu Sonda ochronna przeciw przegrzaniu Cyfrowy panel regulacji temperatury Silnik wentylatora Silnik wentylatora Silnik wentylatora Lampa DC 12V PTC Zabezpieczenie przeciążeniowe Wyświetlacz Kompresor 220-240V~ /50Hz Wyłącznik40

Schemat elektryczny (produktu 233320, 233443) Sonda rozmrażania Sonda termostatu Sonda ochronna przeciw przegrzaniu Cyfrowy panel regulacji temperatury Silnik wentylatora Silnik wentylatora Silnik wentylatora Silnik wentylatora Lampa DC 12V PTC Zabezpieczenie przeciążeniowe Wyświetlacz Kompresor 220-240V~ /50Hz Wyłącznik Gwarancja Każda usterka powodująca złe funkcjonowanie urządzenia, która ujawni się w ciągu jednego roku od zakupu, zostanie bezpłatnie usunięta lub urzą- dzenie zostanie wymienione na inne, pod warun- kiem, że było użytkowane i konserwowane zgodnie z instrukcją obsługi i nie było wykorzystywany do innych celów lub w jakikolwiek inny niewłaściwy sposób. Nie narusza to innych praw użytkownika, wynikających z przepisów prawa. W przypadku ko- rzystania z gwarancji, należy podać miejsce i czas zakupu urządzenia, dołączając do niego dowód za- kupu (np. paragon). Zgodnie z naszą polityką ciągłego udoskonalania produktów zastrzegamy sobie prawo do wprowa- dzania zmian w produkcie, opakowaniu oraz spe- cyfikacjach zawartych w dokumentacji bez uprzed- niego powiadomienia.41

Wycofanie z użytkowania i ochrona środowiska Pamiętaj! Nie wyrzucaj zużytego sprzętu łącznie z innymi odpadami Nie demontuj zużytych urządzeń zawierających niebezpieczne składniki na własną rękę! Grożą Ci za to kary grzywny! Po zakończeniu eksploatacji produktu nie wolno gromadzić razem z odpadami komunalnymi, tylko należy odstawić do punktu odbioru odpadów elek- trycznych i elektronicznych. Użytkownik ponosi od- powiedzialność za przekazanie wycofanego z użyt- kowania urządzenia do punktu gospodarowania odpadami. Nieprzestrzeganie tej zasady może być karane zgodnie z lokalnie obowiązującymi prze- pisami dotyczącymi gospodarowania odpadami. Jeśli urządzenie wycofane z użytkowania jest po- prawnie odebrane jako osobny odpad, może zostać przetworzone i zutylizowane w sposób przyjazny dla środowiska, co zmniejsza negatywny wpływ na środowisko i zdrowie ludzi. Aby uzyskać więcej in- formacji dotyczących dostępnych usług w zakresie odbioru odpadów, należy skontaktować się z lokal- ną firmą odbierającą odpady. Symbol przekreślonego kosza na śmieci oznacza, że tego produktu nie wolno wyrzucać do zwykłych pojemni- ków na odpady. Zużyte urządzenia elektryczne i elektronicznie mogą zawierać niebezpieczne składniki np. rtęć, ołów, kadm lub freon. Jeśli tego typu substancje przedostaną się w sposób niekontrolowany do śro- dowiska, spowodują skażenie wody i gleby, a także wpłyną niekorzystnie na zdrowie ludzi i zwierząt. Właściwe postępowanie ze zużytym sprzętem zapo- biega potencjalnym negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia. Jednocześnie oszczędzamy naturalne zasoby na- szej Ziemi wykorzystując powtórnie surowce uzy- skane z przetwarzania sprzętu.42
