INSTRUKCJA OBSŁUGI 233689 Arktic

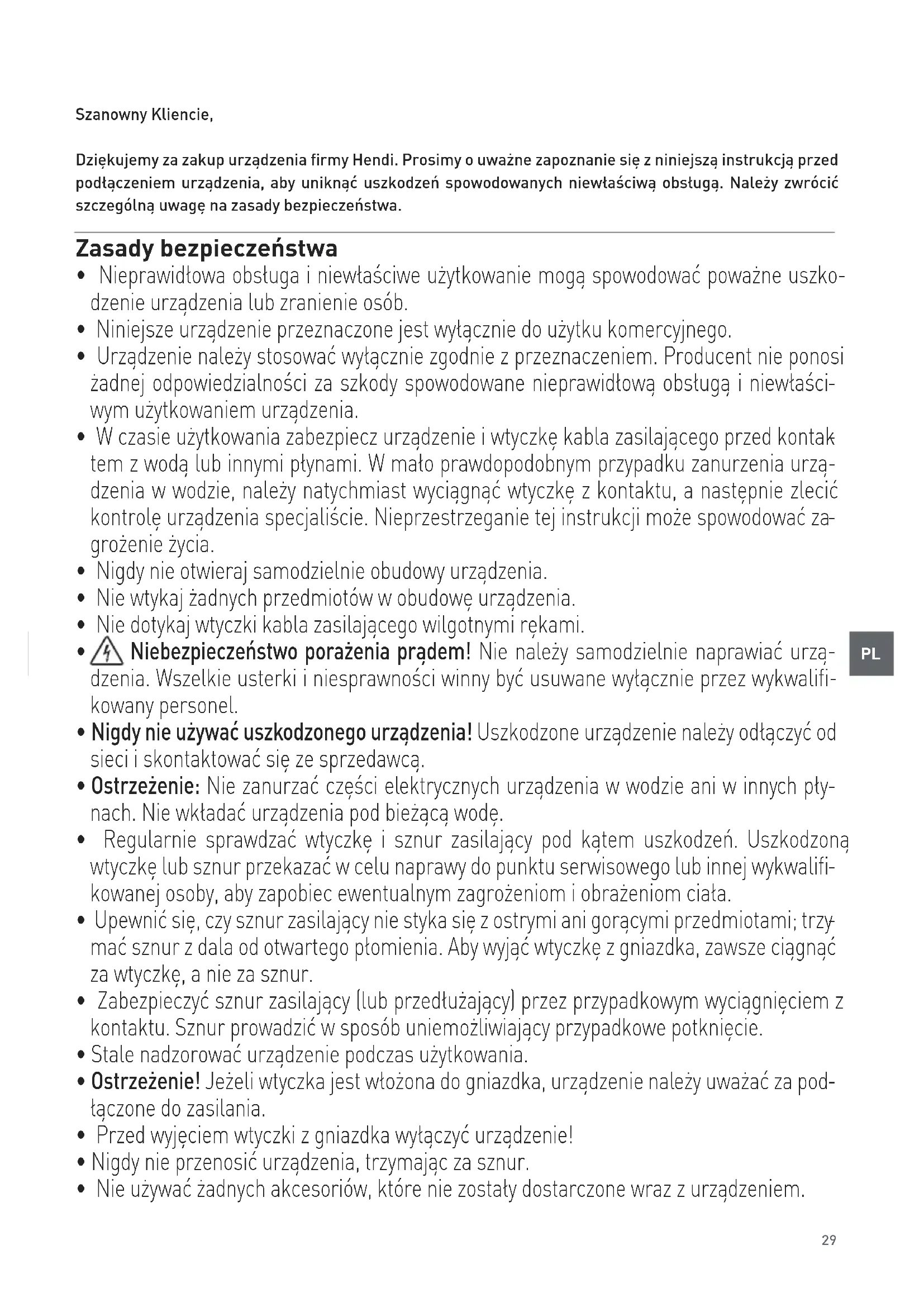

Szanowny Kliencie, Dziękujemy za zakup urządzenia firmy Hendi. Prosimy o uważne zapoznanie się z niniejszą instrukcją przed podłączeniem urządzenia, aby uniknąć uszkodzeń spowodowanych niewłaściwą obsługą. Należy zwrócić szczególną uwagę na zasady bezpieczeństwa. Zasady bezpieczeństwa

• Nieprawidłowa obsługa i niewłaściwe użytkowanie mogą spowodować poważne uszko- dzenie urządzenia lub zranienie osób.

• Niniejsze urządzenie przeznaczone jest wyłącznie do użytku komercyjnego.

• Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem. Producent nie ponosi żadnej odpowiedzialności za szkody spowodowane nieprawidłową obsługą i niewłaści

wym użytkowaniem urządzenia.

• W czasie użytkowania zabezpiecz urządzenie i wtyczkę kabla zasilającego przed kontak

tem z wodą lub innymi płynami. W mało prawdopodobnym przypadku zanurzenia urzą- dzenia w wodzie, należy natychmiast wyciągnąć wtyczkę z kontaktu, a następnie zlecić kontrolę urządzenia specjaliście. Nieprzestrzeganie tej instrukcji może spowodować za

• Nigdy nie otwieraj samodzielnie obudowy urządzenia.

• Nie wtykaj żadnych przedmiotów w obudowę urządzenia.

• Nie dotykaj wtyczki kabla zasilającego wilgotnymi rękami.

Niebezpieczeństwo porażenia prądem! Nie należy samodzielnie naprawiać urzą- dzenia. Wszelkie usterki i niesprawności winny być usuwane wyłącznie przez wykwalifi- kowany personel.

• Nigdy nie używać uszkodzonego urządzenia! Uszkodzone urządzenie należy odłączyć od sieci i skontaktować się ze sprzedawcą.

• Ostrzeżenie: Nie zanurzać części elektrycznych urządzenia w wodzie ani w innych pły

nach. Nie wkładać urządzenia pod bieżącą wodę.

• Regularnie sprawdzać wtyczkę i sznur zasilający pod kątem uszkodzeń. Uszkodzoną wtyczkę lub sznur przekazać w celu naprawy do punktu serwisowego lub innej wykwalifi

kowanej osoby, aby zapobiec ewentualnym zagrożeniom i obrażeniom ciała.

• Upewnić się, czy sznur zasilający nie styka się z ostrymi ani gorącymi przedmiotami; trzy

mać sznur z dala od otwartego płomienia. Aby wyjąć wtyczkę z gniazdka, zawsze ciągnąć za wtyczkę, a nie za sznur.

• Zabezpieczyć sznur zasilający (lub przedłużający) przez przypadkowym wyciągnięciem z kontaktu. Sznur prowadzić w sposób uniemożliwiający przypadkowe potknięcie.

• Stale nadzorować urządzenie podczas użytkowania.

• Ostrzeżenie! Jeżeli wtyczka jest włożona do gniazdka, urządzenie należy uważać za pod

łączone do zasilania.

• Przed wyjęciem wtyczki z gniazdka wyłączyć urządzenie!

• Nigdy nie przenosić urządzenia, trzymając za sznur.

• Nie używać żadnych akcesoriów, które nie zostały dostarczone wraz z urządzeniem.30

• Urządzenie należy podłączać wyłącznie do gniazdka o napięciu i częstotliwości podanych na tabliczce znamionowej.

• Włożyć wtyczkę do gniazdka zlokalizowanego w dogodnym łatwo dostępnym miejscu, tak by w przypadku awarii istniała możliwość natychmiastowego odłączenia urządzenia. W celu całkowitego wyłączenia urządzenia odłączyć je od źródła zasilania. W tym celu wyjąć z gniazdka wtyczkę znajdującą się na końcu sznura odłączanego urządzenia.

• Przed odłączeniem wtyczki zawsze pamiętać o wyłączeniu urządzenia!

• Nie korzystać z akcesoriów niezalecanych przez producenta. Zastosowanie niezaleca

nych akcesoriów może stwarzać zagrożenie dla użytkownika oraz prowadzić do uszko- dzenia urządzenia. Korzystać wyłącznie z oryginalnych części i akcesoriów.

• Z urządzenia nie mogą korzystać osoby (także dzieci), u których stwierdzono osłabione zdolności fizyczne, sensoryczne lub umysłowe, albo którym brakuje odpowiedniej wiedzy i doświadczenia.

• W żadnym wypadku nie zezwalać na obsługę urządzenia przez dzieci.

• Urządzenie wraz ze sznurem przechowywać poza zasięgiem dzieci.

• Nie dopuścić, by dzieci wykorzystywały urządzenie do zabawy.

• Zawsze odłączyć urządzenie od zasilania, jeżeli ma być ono pozostawione bez nadzoru, a także przed montażem, demontażem i czyszczeniem.

• Nie zostawiać urządzenia bez nadzoru podczas użytkowania. Szczególne przepisy bezpieczeństwa

• Niniejsze urządzenie przeznaczone jest do krótkotrwałego przechowywania i wyekspo- nowania lodów.

• Nie przechowuj w urządzeniu innych produktów. Nie umieszczaj w nadstawie chłodniczej ani w jej pobliżu produktów niebezpiecznych takich jak paliwo, alkohol, farby, materiały łatwopalne i wybuchowe itp. Wewnątrz urządzenia nie przechowuj lekarstw.

• Niniejsze urządzenie musi zostać zamontowane, oddane do użytku oraz serwisowane przez wykwalifikowany lub przeszkolony personel. Urządzenie powinno być obsługiwane przez odpowiednio przeszkolony lub wykwalifikowany personel, np. personel kuchenny lub osoby obsługujące bar.

• OSTRZEŻENIE: Nie używaj przyrządów mechanicznych ani narzędzi innych niż zalecane przez producenta w celu przyśpieszenia procesu odmrażania.

• OSTRZEŻENIE: Nie wolno doprowadzić do uszkodzenia obiegu czynnika chłodniczego.

Uwaga!Niebezpieczeństwo powstania ognia! W urządzaniu wykorzystany jest czynnik chłodniczy R600a / R290. Jest to przyjazny dla środowiska łatwopalny czynnik chłodniczy. Chociaż czynnik jest łatwopalny, nie jest szkodliwy dla warstwy ozonowej i nie ma wpływu na efekt cieplarniany. Wykorzystanie tego czynnika chłodniczego prowadzi jednak do nieznacznego podwyższenia poziomu hałasu wytwarzanego przez urządzenie. Poza hałasem generowanym przez sprężarkę, użytkownik może usłyszeć dźwięk spowodowany przepływem czynnika chłodniczego. Powyższego zjawiska nie da się uniknąć i nie ma on negatywnego wpływu na funkcjonowanie urządzenia. Podczas transportu i ustawiania31

urządzenia należy zachować szczególną ostrożność, by nie uszkodzić żadnych części systemu chłodniczego. Wyciekający czynnik chłodniczy może prowadzić do uszkodzenia oczu.

• W tym urządzeniu zastosowano porofor piankowy C

. Jest wysoce łatwopalny.

OSTRZEŻENIE : Nie zasłaniaj otworów wentylacyjnych obudowy urządzenia. W przypadku zabudowania urządzenia upewnij się, czy ma ono zapewnioną właściwą wentylację. Nigdy nie blokuj przepływu powietrza wokół urządzenia, aby zapewnić właściwą cyrkulację powietrza.

Wewnątrz komór nadstawy chłodniczej nie używaj urządzeń elektrycznych innych niż zalecane przez producenta.

• Urządzenie ustawiaj wyłącznie na czystej, stabilnej, suchej i poziomej powierzchni.

• Przechowuj z dala od gorących powierzchni i otwartego ognia. Upewnij się, czy urządzenie nie jest narażone na działanie wysokich temperatur, pyłu, promieni słonecznych, wilgoci, kapiącej wody i rozbryzgów.

• W trakcie korzystania pozostaw przestrzeń ok. 10 cm wokół urządzenia w celu zapewnienia prawidłowej wentylacji.

• Nie uderzaj twardymi narzędziami w szklane elementy urządzenia. Nie czyść urządzenia za pomocą bezpośredniego strumienia wody lub myjki parowej, ani nie płucz przy użyciu wody - istnieje ryzyko porażenia prądem.

• Nie kładź żadnych przedmiotów na urządzeniu. W pobliżu urządzenia nie umieszczaj żadnych źródeł otwartego ognia (np. zapalonych świec). W pobliżu urządzenia nie umieszczaj żadnych przedmiotów napełnionych wodą (np. wazonów).

• Nie przykrywaj urządzenia w trakcie eksploatacji. Stwarza to niebezpieczeństwo pożaru.

• Nie czyść urządzenia za pomocą wody. Mycie urządzenia może spowodować przedostanie się wody do części elektrycznych i doprowadzić do porażenia prądem.

• Nie wywiercaj żadnych dodatkowych otworów w urządzeniu. Nie montuj żadnych dodatkowych akcesoriów na urządzeniu.

• Nie próbuj wchodzić na urządzenie. Montaż urządzenia

• Urządzenie nie powinno stać przechylone pod ką- tem większym niż 45°. Po przeprowadzeniu mon- tażu urządzenia odczekaj 2 godziny przed podłą- czeniem go do źródła zasilania i uruchomieniem. Powyższe zalecenie dotyczy również sytuacji, gdy urządzenie jest w późniejszym terminie przesta- wiane w inne miejsce.

• Urządzenie musi zostać zamontowane w suchym miejscu.

• Podczas montażu pozostaw co najmniej 10 cm przestrzeni z tyłu oraz po obu stronach urzą- dzenia w celu zapewnienia właściwej wentylacji. Pozostawienie mniejszej przestrzeni może mieć wpływ na wydajność urządzenia.

• Zaleca się montaż urządzenia w miejscu o dobrej wentylacji naturalnej, dzięki czemu urządzenie będzie odpowiednio wentylowane.32

Elementy elektryczne i inne zagrożenia

• Żaden inny sprzęt nie powinien być podłączony do tego samego źródła zasilania, do którego podłą- czone jest urządzenie.

• Nie umieszczaj w nadstawie chłodniczej lub w jej pobliżu produktów niebezpiecznych takich jak paliwo, alkohol, farba, materiały łatwopalne i wy- buchowe itp. - niebezpieczeństwo pożaru.

• W urządzeniu nie przechowuj lekarstw.

• Po wyłączeniu lub odłączeniu urządzenia od źró- dła zasilania, odczekaj ok. 5 minut przed jego po- nownym uruchomieniem.

• Nie czyść urządzenia za pomocą wody. Mycie urządzenia może spowodować przedostanie się wody do części elektrycznych i doprowadzić do porażenia prądem. Części/akcesoria urządzenia nie nadają się do mycia w zmywarce. Przeznaczenie

• Urządzenie przeznaczone jest do zastosowania profesjonalnego.

• Urządzenie przeznaczone jest wyłącznie do prze- chowywania żywności lub napojów po wcześniej- szym ich schłodzeniu oraz ekspozycji ich w wi- trynie. Nie jest przeznaczone do długotrwałego przechowywania produktów mrożonych. Użycie urządzenia w jakimkolwiek innym celu może pro- wadzić do jego uszkodzenia bądź obrażeń ciała użytkownika.

• Wykorzystanie urządzenia w jakimkolwiek innym celu uznane będzie za wykorzystanie niezgodne z przeznaczeniem. Użytkownik będzie wyłącznie odpowiedzialny za nieprawidłowe wykorzystanie urządzenia. Montaż uziemienia Nadstawa chłodnicza jest urządzeniem I klasy ochronności i wymaga uziemienia. Uziemienie zmniejsza ryzyko porażenia prądem, dzięki zasto- sowaniu przewodu odprowadzającego prąd elek- tryczny. Urządzenie wyposażone jest w przewód z uziemieniem z wtykiem uziemiającym. Nie wkładaj wtyczki do kontaktu, jeśli urządzenie nie zostało odpowiednio zainstalowane i uziemione. Części urządzenia Szklane drzwi Cyfrowy panel sterowania Wsporniki pod pojemniki GN33

Przed pierwszym użyciem

• Zdejmij i usuń opakowanie i zabezpieczenia.

• Sprawdź urządzenie pod kątem kompletności. W przypadku niepełnej dostawy lub szkodzeń skon- taktuj się z dostawcą (patrz: Gwarancja).

• Wyczyść wszystkie części urządzenia zgodnie z instrukcją (Patrz==> Czyszczenie i konserwacja).

• Niniejsze urządzenie mieści do 8 pojemników ze stali nierdzewnej x 1/6 GN lub 4 pojemników ze stali nierdzewnej x 1/3 GN (Pojemniki ze stali nie- rdzewnej niedołączone do urządzenia)

• Do urządzenia dołączone są 1 szeroki i 3 wąskie wsporniki służące do zamocowania pojemników

Uwaga: Ze względu na pozostałości z procesu pro- dukcyjnego, podczas kilku pierwszych uruchomień z urządzenia może wydobywać się nieprzyjemny zapach. Jest to zjawisko normalne i nie świadczy o uszkodzeniu urządzenia ani zagrożeniu dla użyt- kownika. Sprawdź, czy urządzenie jest dobrze wen- tylowane. Montaż paska adaptera A. X1 SZEROKI pasek (360x36mm) B. X3 WĄSKI pasek (360x27mm) A. X1 4 x GN 1/3 100mm B. X3 8 x GN 1/6 100mm34

• Najpierw otwórz przeszklone drzwi. Umieść w urządzeniu wsporniki, a następnie pojemniki bez produktów żywnościowych.

• Podłącz wtyczkę do odpowiedniego gniazdka elektrycznego.

• Włącz urządzenie za pomocą przełącznika zasila- nia. Zapali się lampka kontrolna.

• Przed umieszczeniem w urządzaniu żywności i napojów, pozostaw je włączone na kilka godzin, by osiągnęło właściwa temperaturę chłodzenia.

SET Dioda sygnalizująca LED chłodzenia Dioda rozmrażania

• Obsługa cyfrowego panelu regulacji temperatury (z przodu urządzenia)

1) Ustawienie temperatury

- Wciśnij SET, aby wejść w tryb ustawień. Na wy- świetlaczu pojawi się ustawiona temperatura. - Wciśnij lub , aby zwiększyć lub zmniejszyć ustawioną temperaturę. - Wciśnij ponownie SET, aby potwierdzić wpro- wadzoną temperaturę i wyjść. Na wyświetlaczu pojawi się temperatura ustawiona wewnątrz nadstawy. Uwaga: - Jeśli w ciągu 10 sekund nie zostanie wciśnięty żaden przycisk, nadstawa ustawi nowo wpro- wadzoną temperaturę. - Zakres ustawień temperatury: od -24°C do -20°C. Na zmianę temperatury wewnątrz pro- duktu może wpływać temperatura otoczenia. - Aby utrzymać niską temperaturę wewnątrz nadstawy, nie otwieraj jej drzwi na zbyt długo.

2) Funkcja rozmrażania

- Wciśnij i przytrzymaj przez ok. 6 sekund by rozpocząć / zatrzymać rozmrażanie.

3) Dioda sygnalizująca LED chłodzenia

- Podczas chłodzenia nadstawy (uruchomiony kompresor), dioda chłodzenia będzie się nie- przerwanie palić. - Kiedy wewnątrz nadstawy chłodniczej uzyskana zostanie ustalona temperatura, dioda chłodze- nia będzie migać. - Dioda chłodzenia zgaśnie w momencie rozpo- częcia rozmrażania.

4) Dioda rozmrażania

- Podczas rozmrażania nadstawy, dioda rozmra- żania będzie się nieprzerwanie palić. - Po zakończeniu rozmrażania, dioda rozmraża- nia zgaśnie.35

Czyszczenie i konserwacja Uwaga: Przed czyszczeniem i konserwacją zawsze najpierw wyłącz urządzenie i odłącz je od źródła zasila- nia wyjmując wtyczkę z gniazdka. Czyszczenie

• Powierzchnie wewnętrzne i zewnętrzne urządze- nia można czyścić przy pomocy wilgotnej ście- reczki z niewielką ilością detergentu.

• Do czyszczenia urządzenia nie używaj bezpośred- niego strumienia wody, myjki parowej, ani nie za- nurzaj całego urządzenia w wodzie.

• Części urządzenia nie mogą być czyszczone w zmywarce.

• Czyść urządzenie regularnie. Części Czyszczenie Uwagi Wsporniki i pojemniki GN - Zanurz w ciepłej wodzie z mydłem na około 10-20 minut. - Spłucz dokładnie pod bieżącą wodą. Dokładnie wysusz wszystkie części. Zewnętrzne powierzchnie szklane - wytrzyj miękką szmatką z niewiel- ką ilością neutralnego detergentu. Upewnij się, czy do wnętrza urzą- dzenia nie przedostała się woda lub wilgoć. Wewnętrzne powierzchnie szklane - Usuń resztki żywności. - Wytrzyj miękką szmatką z niewiel- ką ilością łagodnego detergentu. Upewnij się, czy do wnętrza urzą- dzenia nie przedostała się woda lub wilgoć. Szklane drzwi Przechowywanie urządzenia podczas przerwy w użytkowaniu

• Uwaga: Zawsze odłącz urządzenie od źródła za- silania.

• Usuń z urządzenia wszelką żywność i napoje.

• Umyj urządzenie zgodnie ze wskazówkami za- wartymi w punkcie Czyszczenie i konserwacja. (Patrz==> Czyszczenie i konserwacja).

• Przechowuj urządzenie w chłodnym, czystym miejscu poza zasięgiem dzieci.36

Wyszukiwanie i usuwanie usterek Jeśli urządzenie nie działa prawidłowo, zapoznaj się z poniższą tabelą w celu znalezienia prawidłowego rozwiązania. Jeśli nie możesz rozwiązać problemu, skontaktuj się z dostawcą. Problem Możliwa przyczyna Możliwe rozwiązanie Urządzenie nie rozpoczyna procesu chłodzenia po podłączeniu do zasi- lania. Uruchomił się bezpiecznik termiczny Skontaktuj się z dostawcą / usługo- dawcą w celu naprawy urządzenia. Kompresor jest uszkodzony. Wtyczka/gniazdko urządzenia nie jest odpowiednio podłączone do źródła zasilania. Sprawdź i upewnij się, czy wszystkie elementy są prawidłowo podłączone. Chłodzenie jest zbyt słabe. Urządzenie wystawione jest na silne działanie promieni słonecznych lub ustawione jest blisko źródła ciepła. Przestaw urządzenie w inne miejsce, z dala od bezpośrednich promieni słonecznych. Drzwi nie są prawidłowo zamknięte lub uszczelka jest uszkodzona. Zamknij prawidłowo drzwi. W urządzeniu znajduje się zbyt dużo żywności. Wyjmij z urządzenia część żywności. Niewystarczająca wentylacja wokół urządzenia. Upewnij się, czy urządzenie ma za- gwarantowaną właściwą wentylację poprzez pozostawienie 10 cm prze- strzeni wokół niego. Urządzenie generuje dużo hałasu. Urządzenie nie jest ustawione w po- zycji poziomej. Upewnij się, czy urządzenie ustawio- ne zostało w pozycji poziomej. Urządzenie styka się ze ścianą lub in- nymi obiektami. Upewnij się, czy wokół urządzenia znajduje się co najmniej 10 cm prze- strzeni. Wewnątrz urządzenia znajdują się ob- luzowane elementy. Skontaktuj się z dostawcą / usługo- dawcą w celu naprawy urządzenia. Dioda nie zapala się Uszkodzona dioda Skontaktuj się z dostawcą / usługo- dawcą w celu naprawy urządzenia. Specyfikacja techniczna Nr produktu: 233689 Napięcie robocze i częstotliwość: 220-240V~ /50 Hz Znamionowy pobór mocy: 162W Prąd znamionowy: 1,8A Ustawienie temperatury: Od -24°C do -20°C Waga netto (ok.): 38kg Stopień ochrony: Klasa I Klasa klimatyczna: 4 Czynnik chłodniczy / ilość wtryskiwanego czynnika: R290 / 63g Łatwopalny środek spieniający: C5H10 Pojemność nadstawy: 77L (4 x 1/3 GN” lub “8 x 1/6 GN, niedołączone do urządzenia) Wymiary zewnętrzne: 805x666x(wys.)305mm Poziom hałasu: <70dB(A) Uwaga: Specyfikacja techniczna może ulec zmianie bez uprzedzenia37

Schemat elektryczny (produkt nr 233689) 220-240V~ /50 Hz Gwarancja Każda usterka powodująca złe funkcjonowanie urządzenia, która ujawni się w ciągu jednego roku od zakupu, zostanie bezpłatnie usunięta lub urzą- dzenie zostanie wymienione na inne, pod warun- kiem, że było użytkowane i konserwowane zgodnie z instrukcją obsługi i nie było wykorzystywany do innych celów lub w jakikolwiek inny niewłaściwy sposób. Nie narusza to innych praw użytkownika, wynikających z przepisów prawa. W przypadku ko- rzystania z gwarancji, należy podać miejsce i czas zakupu urządzenia, dołączając do niego dowód za- kupu (np. paragon). Zgodnie z naszą polityką ciągłego udoskonalania produktów zastrzegamy sobie prawo do wprowa- dzania zmian w produkcie, opakowaniu oraz spe- cyfikacjach zawartych w dokumentacji bez uprzed- niego powiadomienia.38

Wycofanie z użytkowania i ochrona środowiska Pamiętaj! Nie wyrzucaj zużytego sprzętu łącznie z innymi odpadami Nie demontuj zużytych urządzeń zawierających niebezpieczne składniki na własną rękę! Grożą Ci za to kary grzywny! Po zakończeniu eksploatacji produktu nie wolno gromadzić razem z odpadami komunalnymi, tylko należy odstawić do punktu odbioru odpadów elek- trycznych i elektronicznych. Użytkownik ponosi od- powiedzialność za przekazanie wycofanego z użyt- kowania urządzenia do punktu gospodarowania odpadami. Nieprzestrzeganie tej zasady może być karane zgodnie z lokalnie obowiązującymi prze- pisami dotyczącymi gospodarowania odpadami. Jeśli urządzenie wycofane z użytkowania jest po- prawnie odebrane jako osobny odpad, może zostać przetworzone i zutylizowane w sposób przyjazny dla środowiska, co zmniejsza negatywny wpływ na środowisko i zdrowie ludzi. Aby uzyskać więcej in- formacji dotyczących dostępnych usług w zakresie odbioru odpadów, należy skontaktować się z lokal- ną firmą odbierającą odpady. Symbol przekreślonego kosza na śmieci oznacza, że tego produktu nie wolno wyrzucać do zwykłych pojemni- ków na odpady. Zużyte urządzenia elektryczne i elektronicznie mogą zawierać niebezpieczne składniki np. rtęć, ołów, kadm lub freon. Jeśli tego typu substancje przedostaną się w sposób niekontrolowany do śro- dowiska, spowodują skażenie wody i gleby, a także wpłyną niekorzystnie na zdrowie ludzi i zwierząt. Właściwe postępowanie ze zużytym sprzętem zapo- biega potencjalnym negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia. Jednocześnie oszczędzamy naturalne zasoby na- szej Ziemi wykorzystując powtórnie surowce uzy- skane z przetwarzania sprzętu.39
