MANUALE UTENTE 233689 Arktic

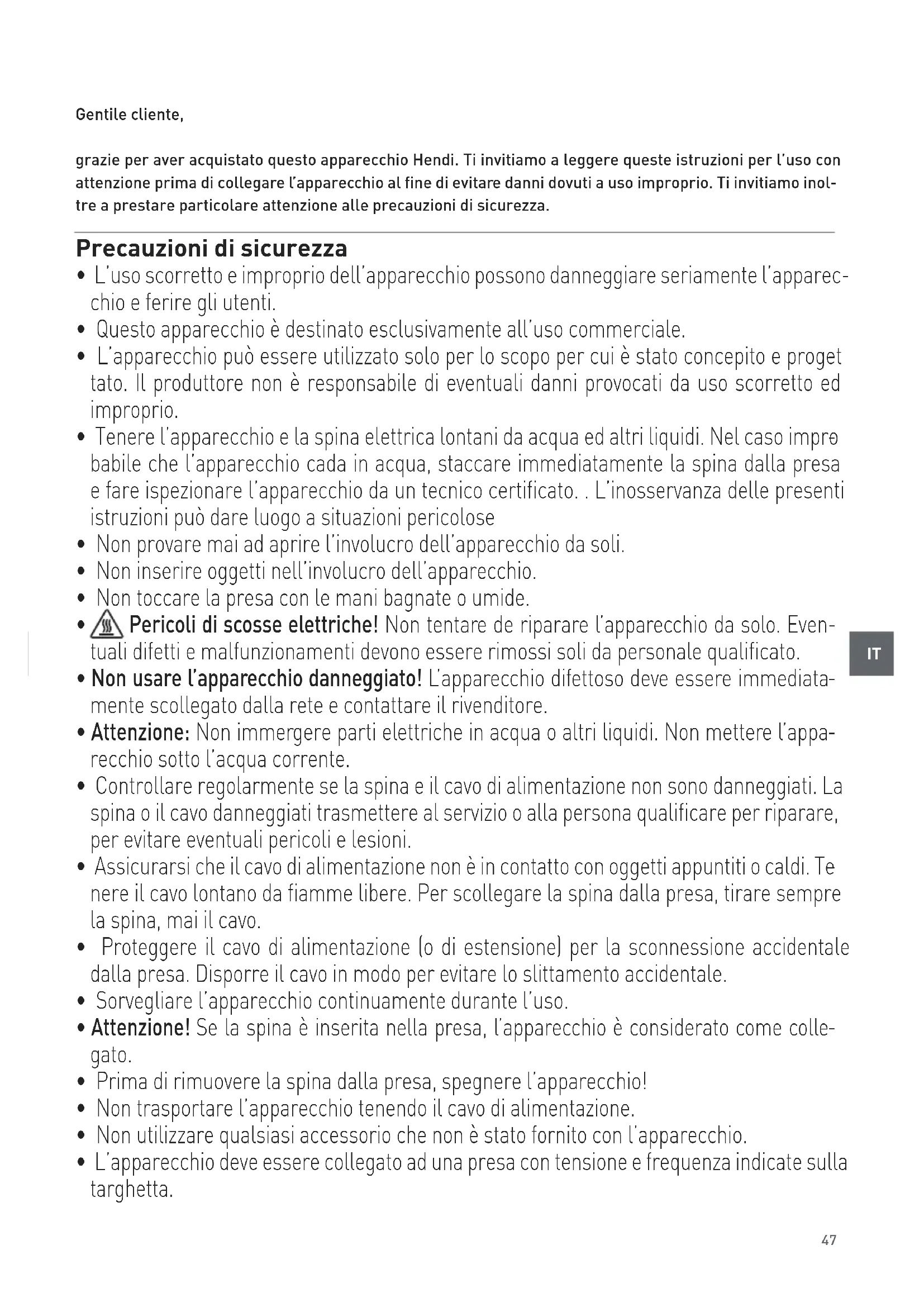

Gentile cliente, grazie per aver acquistato questo apparecchio Hendi. Ti invitiamo a leggere queste istruzioni per l’uso con attenzione prima di collegare l’apparecchio al fine di evitare danni dovuti a uso improprio. Ti invitiamo inol- tre a prestare particolare attenzione alle precauzioni di sicurezza. Precauzioni di sicurezza

• L’uso scorretto e improprio dell’apparecchio possono danneggiare seriamente l’apparec- chio e ferire gli utenti.

• Questo apparecchio è destinato esclusivamente all’uso commerciale.

• L’apparecchio può essere utilizzato solo per lo scopo per cui è stato concepito e proget

tato. Il produttore non è responsabile di eventuali danni provocati da uso scorretto ed improprio.

• Tenere l’apparecchio e la spina elettrica lontani da acqua ed altri liquidi. Nel caso impro

babile che l’apparecchio cada in acqua, staccare immediatamente la spina dalla presa e fare ispezionare l’apparecchio da un tecnico certificato. . L’inosservanza delle presenti istruzioni può dare luogo a situazioni pericolose

• Non provare mai ad aprire l’involucro dell’apparecchio da soli.

• Non inserire oggetti nell’involucro dell’apparecchio.

• Non toccare la presa con le mani bagnate o umide.

Pericoli di scosse elettriche! Non tentare de riparare l’apparecchio da solo. Even- tuali difetti e malfunzionamenti devono essere rimossi soli da personale qualificato.

• Non usare l’apparecchio danneggiato! L’apparecchio difettoso deve essere immediata

mente scollegato dalla rete e contattare il rivenditore.

• Attenzione: Non immergere parti elettriche in acqua o altri liquidi. Non mettere l’appa

recchio sotto l’acqua corrente.

• Controllare regolarmente se la spina e il cavo di alimentazione non sono danneggiati. La spina o il cavo danneggiati trasmettere al servizio o alla persona qualificare per riparare, per evitare eventuali pericoli e lesioni.

• Assicurarsi che il cavo di alimentazione non è in contatto con oggetti appuntiti o caldi. Te

nere il cavo lontano da fiamme libere. Per scollegare la spina dalla presa, tirare sempre la spina, mai il cavo.

• Proteggere il cavo di alimentazione (o di estensione) per la sconnessione accidentale dalla presa. Disporre il cavo in modo per evitare lo slittamento accidentale.

• Sorvegliare l’apparecchio continuamente durante l’uso.

• Attenzione! Se la spina è inserita nella presa, l’apparecchio è considerato come colle

• Prima di rimuovere la spina dalla presa, spegnere l’apparecchio!

• Non trasportare l’apparecchio tenendo il cavo di alimentazione.

• Non utilizzare qualsiasi accessorio che non è stato fornito con l’apparecchio.

• L’apparecchio deve essere collegato ad una presa con tensione e frequenza indicate sulla targhetta.48

• Inserire la spina nella presa situata in un punto facilmente accessibile in modo che in caso di guasto sia possibile scollegare immediatamente l’apparecchio. Per spegnere completamente l’apparecchio, scollegarlo dalla presa di corrente. Per questo staccare la spina che si trova sull’estremità del cavo di alimentazione.

• Prima di scollegare la spina, ricordarsi sempre di spegnere l’apparecchio!

• Non usare gli accessori non raccomandati dal produttore. L’uso di accessori non racco

mandati può creare i rischi per l’utente e provocare i danni all’apparecchio. Usare unica- mente solo pezzi ed accessori originali.

• L’installazione elettrica deve soddisfare le normative nazionali e locali applicabili. Questo apparecchio non è destinato all’uso da parte di persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o senza esperienza e conoscenza.

• Non permettere ai bambini di utilizzare l’apparecchio.

• Tenere l’apparecchio con il cavo fuori dalla portata dei bambini.

• Non permettere ai bambini di giocare con l’apparecchio.

• Scollegare l’apparecchio dalla rete se esso deve essere lasciato incustodito e prima del montaggio, dello smontaggio o della pulizia.

• Non lasciare l’apparecchio incustodito durante l’utilizzazione. Norme specifiche di sicurezza

• Il presente apparecchio serve ad esporre e conservare a breve termine i gelati.

• Non utilizzare l’apparecchio per la conservazione di altri prodotti. Non inserire nella ve

trina, né tenere nelle sue vicinanze, prodotti pericolosi, quali carburante, alcool, vernici, materiali infiammabili ed esplosivi, ecc. L’apparecchio non è idoneo alla conservazione di medicinali.

• Il presente apparecchio deve essere installato, messo in servizio e sottoposto alla ma

nutenzione da un personale qualificato o adeguatamente addestrato. L’apparecchio deve essere gestito da personale adeguatamente addestrato o qualificato, vale a dire perso

nale da cucina o persone al servizio bar.

• AVVERTENZA: Per accelerare il processo di scongelamento, non utilizzare strumenti meccanici o utensili diversi da quelli consigliati dal fabbricante.

• AVVERTENZA: Non danneggiare il circuito refrigerante.

Attenzione! Pericolo di incendio! Il refrigerante utilizzato nel dispositivo è R600a / R290. È un refrigerante infiammabile rispettoso dell’ambiente. Anche se il refrigerante è infiammabile, non è dannoso per lo strato di ozono e non ha alcun impatto sull’effetto serra. Però, l’uso di questo refrigerante provoca un leggero aumento del livello di rumore emesso dal dispositivo. Oltre al rumore generato dal compressore l’utente può sentire anche il rumore causato dal flusso di refrigerante. Il fenomeno sopra descritto non può essere evitato e non ha alcun effetto negativo sul funzionamento del dispositivo. Durante il trasporto e il posizionamento del dispositivo, si deve prestare particolare attenzione a non danneggiare alcuna parte del sistema di refrigerazione. La perdita di refrigerante può causare danni agli occhi.

• L’agente schiumogeno utilizzato in questo apparecchio è C

. È una sostanza altamente infiammabile.49

• AVVERTENZA: Non ostruire i fori di ventilazione sulla carcassa dell’apparecchio. Accertare corretta ventilazione dell’apparecchio, in funzione del suo alloggiamento. Non ostruire mai flusso d’aria attorno all’apparecchio, per assicurare una corretta circolazione dell’aria.

• AVVERTENZA: Non utilizzare dispositivi elettrici diversi da quelli consigliati dal fabbricante all’interno della vetrina refrigerata.

• Posizionare l’apparecchio su una superficie pulita, stabile, asciutta e piana.

• Stoccare lontano da superfici calde e fiamme libere. Accertarsi che l’apparecchio non sia esposto a temperature elevate, polveri, raggi solari, umidità, gocciolamento o spruzzi d’acqua.

• Nel corso d’esercizio assicurare attorno all’apparecchio uno spazio libero di 10 cm circa, al fine di garantirne una corretta ventilazione.

• Non colpire con utensili duri elementi vetrati dell’apparecchio. Per la pulizia dell’apparecchio non utilizzare getti diretti d’acqua o pulitori a vapore e non sciacquarlo con acqua – vi è il rischio di folgorazione.

• Non posare sull’apparecchio alcun tipo di oggetti. Tenere l’apparecchio lontano da qualsiasi fonte di fiamme libere (ad es. candele accese). Non tenere nelle vicinanze dell’apparecchio alcun tipo di contenitori dell’acqua (ad es. vasi per i fiori).

• Non coprire mai l’apparecchio durante l’esercizio. Vi è rischio di incendio.

• Non pulire l’apparecchio con acqua che potrebbe infiltrarsi nelle parti elettriche con conseguente rischio di folgorazione.

• Non eseguire fori aggiuntivi sull’apparecchio. Non montare alcun tipo di accessori aggiuntivi sull’apparecchio.

• Non salire sull’apparecchio. Montaggio dell’apparecchio

• L’angolo di inclinazione dell’apparecchio non può superare 45°. Dopo aver effettuato il montaggio dell’apparecchio, prima di allacciarlo alla rete di alimentazione ed avviarlo, aspettare 2 ore. Quan- to sopra vale anche per i casi di spostamento dell’apparecchio in un altro luogo.

• Installare apparecchio in un ambiente asciutto.

• Durante il montaggio assicurare uno spazio di almeno 10 cm, sia sul retro che su entrambi i lati, per garantire una corretta ventilazione. Inos- servanza di questa indicazione potrebbe compro- mettere le prestazioni dell’apparecchio.

• Si raccomanda di installare l’apparecchio in un ambiente con buona ventilazione naturale, per assicurare un’adeguata ventilazione dello stesso. Rischi elettrici ed altri

• Non allacciare alla fonte di alimentazione dell’ap- parecchio alcun altro tipo di apparecchiature.

• Non inserire nella vetrina, né tenere nelle sue vi- cinanze, prodotti pericolosi, quali carburante, al- cool, vernici, materiali infiammabili ed esplosivi, ecc. – vi è rischio d’incendio.

• L’apparecchio non è idoneo alla conservazione di medicinali.

• Dopo spegnimento dell’apparecchio o stacca- mento dello stesso dalla rete di alimentazione, aspettare 5 minuti circa prima di riavviarlo.

• Non pulire l’apparecchio con l’acqua che po- trebbe infiltrarsi nelle parti elettriche con con- seguente rischio di folgorazione. Parti/accessori non sono adatti al lavaggio in lavastoviglie.50

Destinazione del dispositivo

• Il dispositivo è destinato all’uso professionale.

• Questo dispositivo è progettato solo per con- servare alimenti o bevande, in condizioni di re- frigerazione e per esporli. Non destinato allo stoccaggio a lungo termine di prodotti congelati. L’uso del dispositivo per qualsiasi altro scopo può causare danni o lesioni.

L’uso del dispositivo per qualsiasi altro scopo sarà considerato un uso improprio. L’utente sarà l’unico responsabile per l’uso scorretto del dispo- sitivo. Messa a terra La vetrina refrigerata, rientrando nella I° classe di protezione, richiede messa a terra. La messa a terra, grazie all’impiego di un cavo di scarica della corrente elettrica, diminuisce il ri- schio di folgorazione. L’apparecchio è dotato del filo di terra e relativa spina. Non inserire la spina nella presa prima di accertare corretta installazio- ne dell’apparecchio e messa a terra dello stesso. Parti componenti Porticina in vetro Vassoio in acciaio inossidabile (non in dotazione) Interruttore Pannello di controllo digitale Supporti per recipienti GN Prima del primo utilizzo

• Togliere e rimuovere l’imballaggio e protezioni.

• Verificare la completezza dell’apparecchio. In caso di mancanze o danneggiamenti contattare il fornitore (vedi: Garanzia).

• Pulire tutti i componenti secondo le istruzioni (vedi==> Pulizia e manutenzione).

L’apparecchio contiene fino a n. 8 vaschette in acciaio inossidabile x 1/6 GN oppure 4 vaschette in acciaio inossidabile x 1/3 GN (Le vaschette in acciaio inossidabile non sono in dotazione dell’ap- parecchio).

• 1 supporto largo o 3 supporti stretti sono forniti con il dispositivo per l’installazione dei recipienti GN. Attenzione: A causa di residui di lavorazione, du- rante i primi avviamenti l’apparecchio può produr- re un odore sgradevole. È un fenomeno del tutto normale che non pregiudica né l’avaria dell’appa- recchio, né rischi per l’utente. Accertare corretta ventilazione dell’apparecchio.51

Installazione della barra adattatore A. X1 barra LARGA (360x36mm) B. X3 barra STRETTA (360x27mm) A. X1 4 x GN 1/3 100mm B. X3 8 x GN 1/6 100mm Utilizzo

• In primo luogo, aprire la porta vetrata. Mettere i supporti nel dispositivo e poi i recipienti senza prodotti alimentari.

• Insireire la spina nella relativa presa di corrente.

• Accendere l’apparecchio agendo sull’interrut- tore. La spia di controllo si illuminerà con luce continua.

• Prima di introdurre alimenti o bevande, lascia- re l’apparecchio acceso per qualche ora, fino a raggiungere temperatura di raffreddamento ade- guata.

SET Spia LED di raffreddamento Spia di scongelamento

• Uso pannello digitale di regolazione temperatura (lato frontale dell’apparecchio)

1) Impostazione di temperatura

- Premere SET , per accedere alla modalità im- postazioni.Sul display verrà visualizzato il valo- re di temperatura impostato. - Premere oppure , per aumentare o dimi- nuire il valore di temperatura impostato. - Ripremere SET per salvare il valore di tem- peratura impostato ed uscire dalla modalità impostazioni . Sul display verrà visualizzato valore di temperatura interna dell’apparecchio.52

Attenzione: - Se entro 10 secondi non verrà premuto alcun tasto, l’apparecchio lavorerà secondo le ultime impostazioni di temperatura. - Range di impostazione temperatura: da -24°C a -20°C. La variazione di temperatura effettiva all’interno del prodotto può essere influenzata dalla temperatura ambiente. - Al fine di mantere bassa temperatura all’in- terno dell’apparecchio non lasciare aperta la porticina troppo a lungo.

2) Funzione scongelamento

- Premere e tener premuto per 6 secondi circa il tasto per attivare / disattivare lo sconge- lamento.

3) Spia LED di raffreddamento

- Durante il raffreddamento della vetrina (com- pressore in funzione), la spia di raffreddamento rimarrà accesa. - Una volta all’interno della vetrina viene rag- giunto il valore di temperatura preimpostato, la spia inizierà a lampeggiare. - La spia di raffreddamento si spegnerà all’inizio dello scongelamento.

4) Spia di scongelamento

- Durante lo scongelamento della vetrina, la spia di scongelamento emetterà luce continua. - Al termine di scongelamento relativa spia si spegnerà. Pulizia e manutenzione Attenzione: Prima di procedere alla pulizia o interventi manutentivi, è obbligatorio spegnere l’apparecchio e staccarlo dalla fonte di alimentazione, togliendo relativa spina dalla presa. Pulizia

• Pulire le superfici interne ed esterne dell’appa- recchio con un panno umido, leggermente imbe- vuto di detergente.

• Per la pulizia non usare getti d’acqua diretti, pu- litori a vapore e non immergere l’apparecchio nell’acqua.

• Non lavare i componenti dell’apparecchio in la- vastoviglie.

• Pulire l’apparecchio regolarmente. Parti Pulizia Note Supporti e recipienti GN - Immergere nell’acqua tiepida con sapone per 10-20 minuti circa. - Risciacquare accuratamente con acqua corrente. Asciugare accuratamente tutte le parti. Superfici esterne in vetro - Asciugare con un panno morbido con aggiunta di un detergente neu- tro. Accertarsi che non vi siano infil- trazioni d’acqua o di umidità all’in- terno dell’apparecchio. Superfici interne in vetro - Rimuovere residui alimentari. - Asciugare con un panno morbido con aggiunta di un detergente neu- tro. Accertarsi che non vi siano infil- trazioni d’acqua o di umidità all’in- terno dell’apparecchio. Porticina in vetro Stoccaggio dell’apparecchio nei periodi di sosta

• Attenzione: Scollegare l’apparecchio dalla fonte di alimentazione.

• Rimuovere dall’apparecchio prodotti alimentari e bevande.

• Pulire l’apparecchio secondo le indicazioni ripor- tate nel capitolo Pulizia e mautenzione. (Vedi==> Pulizia e manutenzione).

• Stoccare l’apparecchio in un ambiente fresco, pu- lito e fuori dalla portata dei bambini.53

Ricerca ed eliminazione guasti In caso di malfunzionamento consultare la tabella sottostante per ovviare al problema. Altrimenti consul- tare il fornitore. Problema Possibile causa Rimedio Apparecchio collegato all’alimenta- zione non attiva la refrigerazione. È intervenuto fusibile termico. Consultare fornitore / distributore per riparare l’apparecchio. Avaria compressore. Spina/presa dell’apparecchio non è collegata correttamente alla fonte di alimentazione. Verificare e accertare correttezza di tutti i collegamenti. Refrigerazione insufficiente. Apparecchio esposto all’effetto diretto dei raggi solari o è troppo vicino alla fonte di calore. Spostare l’apparecchio in un ambien- te non esposto all’effetto diretto dei raggi solari. Porticina socchiusa oppure guarni- zione danneggiata. Chiudere correttamente la porticina. Eccessiva quantità di alimentari all’interno dell’apparecchio. Rimuove una parte dei prodotti ali- mentari. Insufficiente ventilazione attorno all’apparecchio. Accertarsi della corretta ventilazione dell’apparecchio – spazio libero di 10 cm attorno allo stesso. Apparecchio genera troppo rumore Apparecchio non è livellato. Accertarsi del corretto posiziona- mento orizzontale dell’apparecchio. Apperecchio è a contatto con la pare- te o altri oggetti. Verificare che spazio libero attorno all’apparecchio.sia di almeno 10 cm. Allentamento di qualche componente all’interno dell’apparecchio. Consultare fornitore / distributore per riparare l’apparecchio. Spia di controllo non si accende Diodo danneggiato. Consultare fornitore / distributore per riparare l’apparecchio. Dati tecnici N. prodotto: 233689 Tensione di lavoro e frequenza: 220-240V~ /50 Hz Potenza nominale assorbita: 162W Corrente nominale: 1,8A Impostazione temperatura: da -24°C a -20°C Peso netto (circa): 38kg Grado di protezione: I° classe Classe climatica : 4 Refrigerante / quantità refrigerante iniettata: R290 / 63g Agente schiumogeno infiammabile: C5H10 Capacità vetrina: 77L (4 x 1/3 GN” oppure “8 x 1/6 GN, non in dotazione) Dimensioni esterne: 805x666x(altezza)305mm Livello di rumore: <70dB(A) Nota: Specifica tecnica è soggetta a modifiche senza preavviso54

Schema impianto elettrico (prodotto n. 233689) 220-240V~ /50 Hz Garanzia Qualsiasi difetto che influenza la funzionalità del dispositivo che compaia entro un anno dall’acqui- sto sarà corretto a titolo interamente gratuito o con la sostituzione del prodotto che è stato utilizzato e sottoposto a manutenzione corretta seguendo le istruzioni, senza alcuna violazione. I diritti legali del cliente non sono assolutamente modificati. Nel caso in cui l’intervento di manutenzione o sostitu- zione sia previsto nel periodo di validità della ga- ranzia, precisare dove e quando si è acquistato il prodotto, possibilmente allegando lo scontrino. In linea con la nostra politica di sviluppo continuo dei prodotti, ci riserviamo il diritto di modificare il prodotto, l’imballo e le specifiche di documentazio- ne, senza notifica alcuna. Smaltimento e protezione dell’ambiente In caso di ritiro dell’apparecchiatura dal funzio- namento il prodotto non può essere smaltito con altri rifiuti domestici. L’utente è responsabile del- la consegna dell’attrezzatura al punto di raccolta appropriato per l’attrezzatura usata. Il mancato rispetto delle disposizioni sopramenzionate può comportare l’imposizione di sanzioni in conformità con le normative vigenti in materia di smaltimen- to dei rifiuti. La raccolta e il riciclaggio selettivi di attrezzature usate contribuiscono alla conserva- zione delle risorse naturali e garantiscono il rici- claggio in modo tale da non nuocere alla salute e all’ambiente. Per ulteriori informazioni sui luoghi di smaltimento delle apparecchiature usate per il riciclaggio, contattare la società locale di raccol- ta dei rifiuti. Il produttore e l’importatore non sono responsabili per il riciclaggio e il trattamento dei rifiuti in modo ecologico, sia direttamente che nel quadro del sistema pubblico.55

Il dispositivo è destinato all’uso professionale.
