MANUALE UTENTE 233320 Arktic

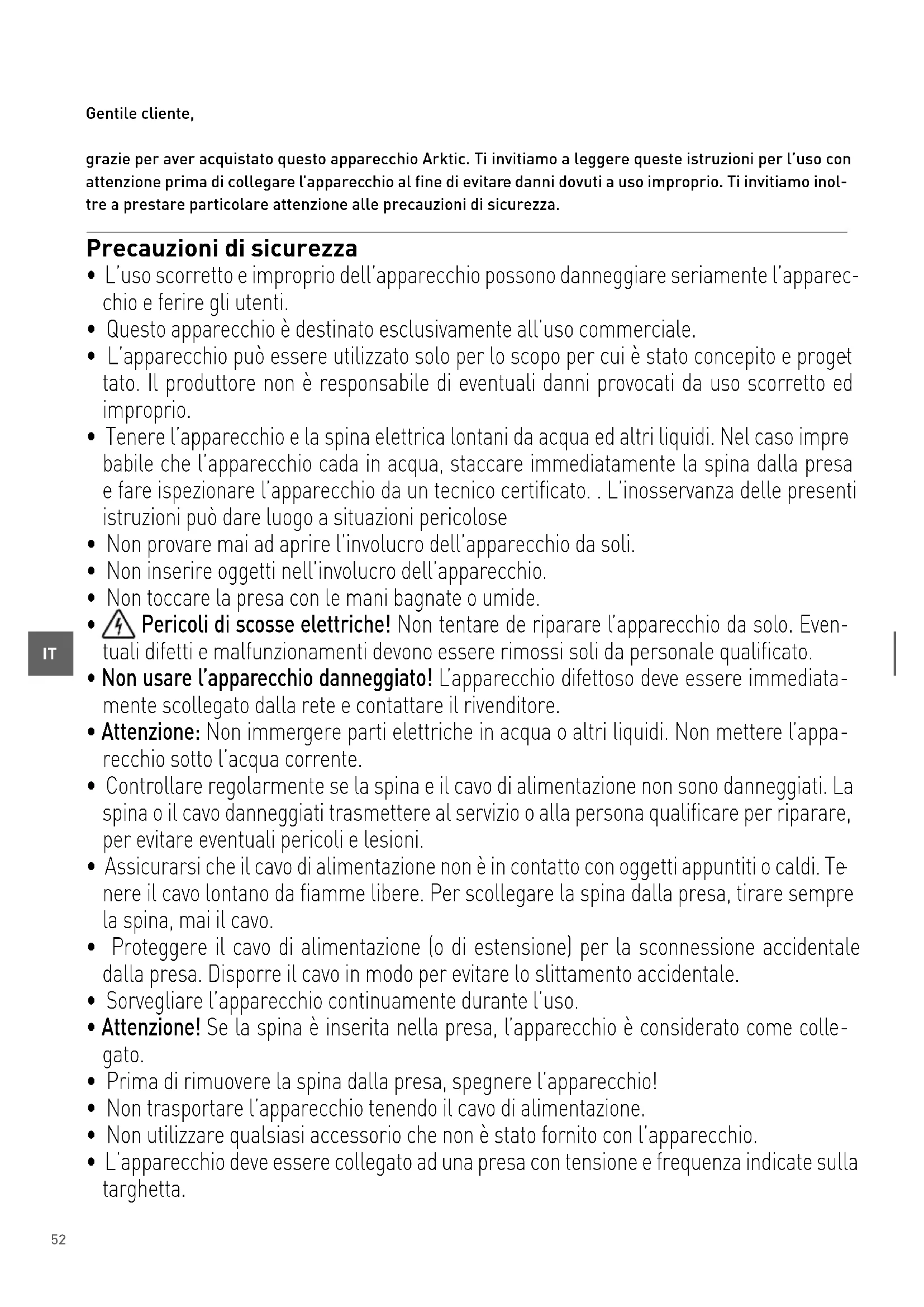

Gentile cliente, grazie per aver acquistato questo apparecchio Arktic. Ti invitiamo a leggere queste istruzioni per l’uso con attenzione prima di collegare l’apparecchio al fine di evitare danni dovuti a uso improprio. Ti invitiamo inol- tre a prestare particolare attenzione alle precauzioni di sicurezza. Precauzioni di sicurezza

• L’uso scorretto e improprio dell’apparecchio possono danneggiare seriamente l’apparec- chio e ferire gli utenti.

• Questo apparecchio è destinato esclusivamente all’uso commerciale.

• L’apparecchio può essere utilizzato solo per lo scopo per cui è stato concepito e proget

tato. Il produttore non è responsabile di eventuali danni provocati da uso scorretto ed improprio.

• Tenere l’apparecchio e la spina elettrica lontani da acqua ed altri liquidi. Nel caso impro

babile che l’apparecchio cada in acqua, staccare immediatamente la spina dalla presa e fare ispezionare l’apparecchio da un tecnico certificato. . L’inosservanza delle presenti istruzioni può dare luogo a situazioni pericolose

• Non provare mai ad aprire l’involucro dell’apparecchio da soli.

• Non inserire oggetti nell’involucro dell’apparecchio.

• Non toccare la presa con le mani bagnate o umide.

Pericoli di scosse elettriche! Non tentare de riparare l’apparecchio da solo. Even- tuali difetti e malfunzionamenti devono essere rimossi soli da personale qualificato.

• Non usare l’apparecchio danneggiato! L’apparecchio difettoso deve essere immediata

mente scollegato dalla rete e contattare il rivenditore.

• Attenzione: Non immergere parti elettriche in acqua o altri liquidi. Non mettere l’appa

recchio sotto l’acqua corrente.

• Controllare regolarmente se la spina e il cavo di alimentazione non sono danneggiati. La spina o il cavo danneggiati trasmettere al servizio o alla persona qualificare per riparare, per evitare eventuali pericoli e lesioni.

• Assicurarsi che il cavo di alimentazione non è in contatto con oggetti appuntiti o caldi. Te

nere il cavo lontano da fiamme libere. Per scollegare la spina dalla presa, tirare sempre la spina, mai il cavo.

• Proteggere il cavo di alimentazione (o di estensione) per la sconnessione accidentale dalla presa. Disporre il cavo in modo per evitare lo slittamento accidentale.

• Sorvegliare l’apparecchio continuamente durante l’uso.

• Attenzione! Se la spina è inserita nella presa, l’apparecchio è considerato come colle

• Prima di rimuovere la spina dalla presa, spegnere l’apparecchio!

• Non trasportare l’apparecchio tenendo il cavo di alimentazione.

• Non utilizzare qualsiasi accessorio che non è stato fornito con l’apparecchio.

• L’apparecchio deve essere collegato ad una presa con tensione e frequenza indicate sulla targhetta.53

• Inserire la spina nella presa situata in un punto facilmente accessibile in modo che in caso di guasto sia possibile scollegare immediatamente l’apparecchio. Per spegnere completamente l’apparecchio, scollegarlo dalla presa di corrente. Per questo staccare la spina che si trova sull’estremità del cavo di alimentazione.

• Prima di scollegare la spina, ricordarsi sempre di spegnere l’apparecchio!

• Non usare gli accessori non raccomandati dal produttore. L’uso di accessori non racco

mandati può creare i rischi per l’utente e provocare i danni all’apparecchio. Usare unica- mente solo pezzi ed accessori originali.

• L’installazione elettrica deve soddisfare le normative nazionali e locali applicabili. Questo apparecchio non è destinato all’uso da parte di persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o senza esperienza e conoscenza.

• Non permettere ai bambini di utilizzare l’apparecchio.

• Tenere l’apparecchio con il cavo fuori dalla portata dei bambini.

• Non permettere ai bambini di giocare con l’apparecchio.

• Scollegare l’apparecchio dalla rete se esso deve essere lasciato incustodito e prima del montaggio, dello smontaggio o della pulizia.

• Non lasciare l’apparecchio incustodito durante l’utilizzazione. Norme di sicurezza speciali

• Questo dispositivo è progettato per la conservazione e l’esposizione a breve termine di prodotti alimentari come dessert, fra cui dolci e lattuga confezionata, verdure, bevande, frutta, ecc., a bassa temperatura. Questo dispositivo è in grado di mantenere costantemente la temperatura degli alimenti entro i limiti prescritti, a temperatura refrigerata. Non lasciare nell’apparecchio altri prodotti. Non mettere nel frigorifero o vicino i prodotti pericolosi come carburante, alcool, vernici, materiali infiammabili e esplosivi ecc. Non è consentito conservare farmaci all’interno del dispositivo.

• I prodotti messi nel frigorifero devono essere pre-refrigerati. Altrimenti, il vapore emesso dai prodotti refrigerati può condensare all’interno della camera di raffreddamento – questo è normale e non indica il malfunzionamento dell’apparecchio.

• L’apparecchio dovrebbe essere installato, messo in funzione mantenuto dal personale qualificato. L’apparecchio dovrebbe essere utilizzato dal personale di cucina o di assistenti di bar o di ristoranti addestrati o qualificati.

• AVVERTENZA: Non usare dispositivi meccanici o strumenti diversi da quelli consigliati dal produttore per accelerare il processo di sbrinamento.

• AVVERTENZA: Fare attenzione non danneggiare il circuito del refrigerante.

Attenzione! Pericolo di incendio! Il refrigerante utilizzato nel dispositivo è R290. È un refrigerante infiammabile rispettoso dell’ambiente. Anche se il refrigerante è infiammabile, non è dannoso per lo strato di ozono e non ha alcun impatto sull’effetto serra. Però, l’uso di questo refrigerante provoca un leggero aumento del livello di rumore emesso dal dispositivo. Oltre al rumore gene

rato dal compressore l’utente può sentire anche il rumore causato dal flusso di refrige- rante. Il fenomeno sopra descritto non può essere evitato e non ha alcun effetto negativo54

sul funzionamento del dispositivo. Durante il trasporto e il posizionamento del dispositi- vo, si deve prestare particolare attenzione a non danneggiare alcuna parte del sistema di refrigerazione. La perdita di refrigerante può causare danni agli occhi.

• L’agente schiumogeno utilizzato in questo apparecchio è C

. È una sostanza altamente infiammabile.

• AVVERTENZA: Non ostruire le aperture dell’involucro dell’apparecchio. In caso di installazione fissa dell’apparecchio, assicurarsi che c’è una ventilazione adeguata. Non bloccare il flusso d’aria intorno all’apparecchio per garantire una buona circolazione dell’aria.

• AVVERTENZA: Non utilizzare all’interno delle camere del frigorifero apparecchi elettrici altri da quelli raccomandati dal fabbricante.

• L’apparecchio deve essere posto su una superficie pulita, stabile, asciutta e orizzontale.

• Tenere lontano da superfici calde e fiamme libere. Assicurarsi che l’apparecchio non è esposto a temperature elevate, polvere, luce solare, umidità, sprizzi e gocce d’acqua.

• Assicurarsi che intorno all’apparecchio è stato lasciato circa 10 cm di spazio per garantire una corretta ventilazione.

• Non colpire le parti in vetro con gli strumenti rigidi. Non pulire l’apparecchio utilizzando il flusso diretto di acqua o il pulitore a vapore, non immergere tutto l’apparecchio in acqua per le ragioni del rischio di scossa elettrica.

• Non mettere qualsiasi oggetto sull’apparecchio. Non mettere vicino all’apparecchio o sull’apparecchio qualsiasi oggetto che brucia (ad es. candele). Non mettere vicino all’apparecchio qualsiasi oggetto con l’acqua (p. es. vasi).

• Non coprire l’apparecchio durante il funzionamento. Questo crea un pericolo di incendio.

• Non pulire la macchina con acqua. La pulizia dell’apparecchio può provocare la penetrazione dell’acqua nelle parti elettriche e provocare scossa elettrica.

• Non eseguire fori supplementari nell’apparecchio. Non installare apparecchiature aggiuntive sull’apparecchio.

• Non sovraccaricare i ripiani interni per evitare danni. La portata massima di ogni ripiano è circa 18 kg.

• Non cercare di entrare sull’apparecchio. Installazione dell’apparecchio

• L’apparecchio non deve essere inclinato di un angolo maggiore di 45°. Dopo l’installazione aspettare due ora prima di collegarlo ad una fonte di alimentazione e avviarlo. Questa raccomandazione si applica anche quando l’apparecchio è successivamente spostato in un altro luogo.

• L’apparecchio deve essere installato in un luogo asciutto.

• Durante l’installazione lasciare almeno 10 cm di spazio dal retro e su entrambi i lati dell’unità per assicurare un’adeguata ventilazione. Lasciando meno spazio, si può influire sulle prestazioni dell’apparecchio.

• Si raccomanda di installare l’apparecchio in un luogo con una buona ventilazione naturale, in modo che l’apparecchio sia correttamente ventilato.55

Elementi elettrici e altri pericoli

• Non si deve collegare qualsiasi altro apparecchio alla stessa sorgente di alimentazione.

• Non mettere nel frigorifero o vicino i prodotti pericolosi come carburante, alcool, vernici, materiali infiammabili e esplosivi – pericolo di incendio.

• Non conservare nel frigorifero i farmaci.

• Dopo aver spento o scollegato l’apparecchio dalla fonte di alimentazione, attendere circa 5 minuti prima di riavviare.

• Non pulire la macchina con acqua. La pulizia dell’apparecchio può provocare la penetrazione dell’acqua nelle parti elettriche e provocare scossa elettrica. Le parti e gli accessori dell’apparecchio non possono essere lavati in lavastoviglie. Destinazione del dispositivo

• Il dispositivo è destinato all’uso professionale.

• Questi apparecchi sono progettati solo per con- servare alimenti e bevande al freddo e per esporli per la vendita al dettaglio. L’uso del dispositivo per qualsiasi altro scopo può causare danni o lesioni.

• L’uso del dispositivo per qualsiasi altro scopo sarà considerato un uso improprio. L’utente sarà l’unico responsabile per l’uso scorretto del dispo- sitivo. Messa a terra Il frigorifero è l’apparecchio della I classe di pro- tezione e deve esser messa a terra. La messa a terra riduce il rischio di scosse elettriche grazie al cavo evacuante il corrente elettrico. L’apparecchio è dotato di un cavo con una messa a terra. Non in- serire la spina nella presa di corrente se l’apparec- chio non è stato correttamente installato o messo a terra. Elementi dell’apparecchi Uscita dell’aria

• Non ostruire il punto di uscita dell’aria. Attraver- so l’apertura dell’uscita dell’aria è scaricato all’e- sterno dell’apparecchio Porta di vetro Ruota Ripiano in vetro Aspirazione dell’aria

• Non ostruire il punto di aspirazione dell’aria. L’aria è aspirata e l’aria fredda circola all’interno del fri- gorifero56

Prima del primo utilizzo

Rimuovere e eliminare l’imballaggio e le prote- zioni.

• Controllare l’apparecchio e gli accessori per la completezza. In caso di consegna incompleta o di danni contattare il fornitore (vedere: Garanzia).

• Pulire tutte le parti secondo le istruzioni (Vede- re==> Pulizia e manutenzione).

• Mettere tutti i ripiani nell’apparecchio. Attenzione: A causa di residui di produzione, l’ap- parecchio può emettere un odore sgradevole all’i- nizio del funzionamento dell’apparecchio. Questo è normale e non significa che il funzionamento non corretto o pericolo. Assicurarsi che l’apparecchio è ben ventilato. Utilizzo

• Collegare la spina alla presa elettrica adeguata. Prima di mettere i prodotti alimentari e le bevan- de nel frigorifero, lasciarlo acceso per qualche ora fino a raggiungere la corretta temperatura del raf- freddamento.

SET Spia LED di raffreddamento Spia di scongelamento

• Utilizzo del pannello di controllo digitale dell’impostazione di temperatura 1). Impostazione della temperatura

• Premere SET , per accedere alla modalità di im- postazioni. Il display visualizza la temperatura impostata.

• Premere oppure per aumentare o diminu- ire la temperatura impostata.

• Premere di nuovo SET, per confermare la tem- peratura e uscire. Il display visualizza la tempe- ratura impostata all’interno del frigorifero. Attenzione:

• Se entro 10 secondi non si preme alcun tasto, il fri- gorifero imposta la nuova temperatura impostata.

• Il campo di impostazione della temperatura: da 2°C a 6°C. La variazione di temperatura effettiva all’interno del prodotto può essere influenzata dal- la temperatura ambiente.

• Per mantenere una bassa temperatura all’interno del frigorifero, non aprire la porta troppo a lungo. 2). Impostazione della luce all’interno del frigorifero

• Premere per accendere la luce all’interno del frigorifero. Premere di nuovo per spegnerla. 3). Spia di raffreddamento

• Durante il raffreddamento (compressore avviato), la spia di raffreddamento è illuminata in modo continuo.

• Quando all’interno del frigorifero la temperatura impostata è raggiunta, la spia di raffreddamento lampeggia.

• La spia di raffreddamento si spegne all’inizio del- lo sbrinamento. 4). Spia di sbrinamento

• Durante lo sbrinamento la spia di sbrinamento è illuminata in modo continuo.

• Dopo lo sbrinamento la spia si spegne.57

Pulizia e manutenzion Attenzione: Prima di pulizia e manutenzione scollegare sempre la spina dalla fonte di alimentazione, toglien- do la spina dalla presa elettrica. Pulizia

• Le superfici interne ed esterne dell’apparecchio possono essere pulite con un panno umido con una piccola quantità di detersivo.

• I ripiani possono essere rimossi e lavati in acqua.

• Non pulire l’apparecchio utilizzando il flusso diret- to di acqua o il pulitore a vapore.

• Le parti dell’apparecchio non possono essere lava- ti in lavastoviglie.

• Pulire regolarmente l’apparecchio Elemento Pulizia Osservazioni Tutti gli accessori come supporti per ripiani, ecc.

• Immergere in acqua calda e sapone per circa 10-20 minuti.

• Risciacquare con acqua corrente. Asciugare accu- ratamente tutte le parti. Superfici esterne di vetro

• Pulire con un panno morbido e una piccola quantità di detergente. Assicurarsi che l’acqua o l’umidità non hanno penetrati l’interno dell’apparecchio. Superfici interne di vetro

• Rimuovere i residui di cibo.

• Pulire con un panno morbido e una piccola quantità di detergente. Assicurarsi che l’acqua o l’umidità non hanno penetrati l’interno dell’apparecchio. Porta di vetro, Ripiano in vetro Stoccaggio dell’apparecchio quando non è usato

• Attenzione: Scollegare sempre l’apparecchio dalla fonte di alimentazione.

• Rimuovere dall’apparecchio tutto il cibo e le be- vande.

• Pulire l’apparecchio secondo le istruzioni conte- nute nella parte Pulizia e manutenzione (Vedi==> Pulizia e manutenzione).

• Conservare in un luogo fresco e pulito fuori dalla portata dei bambini58

Risoluzione dei problemi Se l’apparecchio non funziona correttamente, leg- gere la tabella qui sotto per trovare la soluzione corretta. Se non è possibile risolvere il problema, contattare il rivenditore. Problema Causa possibile Soluzione possibile L’apparecchio non avvia il processo di raffreddamento dopo aver collegato alla fon- te di alimentazione. Il fusibile termico è avviato Contattare il fornitore / il venditore per riparare l’apparecchio. Il compressore è danneggiato. La spina non è direttamente colle- gata alla presa elettrica. Controllare e assicurarsi che tutti i componenti sono collegati corretta- mente. Il raffreddamento è troppo debole. L’apparecchio è esposto alla luce solare o posizionato vicino alla fonte di calore. Spostare l’apparecchio in un altro luo- go, lontano dalla luce solare diretta. La porta non è chiusa correttamen- te o la guarnizione è danneggiata. Chiudere bene la porta. All’interno dell’apparecchio c’è troppo cibo. Rimuovere dall’apparecchio una parte di cibo. La ventilazione insufficiente intorno all’unità. Assicurarsi che la ventilazione adegua- ta è garantita all’apparecchio, lasciando 10 cm di spazio intorno all’apparecchio. L’apparecchio genera troppo rumore L’apparecchio non è in posizione orizzontale. Assicurarsi che l’apparecchio è in una posizione orizzontale. L’apparecchio tocca la parete o altri oggetti. Assicurarsi che intorno all’apparecchio 10 cm di spazio è lasciato. All’interno dell’apparecchio ci sono gli elementi sciolti. Contattare il fornitore / il venditore per riparare l’apparecchio.59

Specifiche tecniche Prodotto n. 233306 233443

Tensione e frequenza 220-240V~ /50Hz Consumo di energia 480W 490W 490W Impostazione della temperatura Instellen van 2°C tot 6°C Livello di protezione Classe I Classe climatica 4 Refrigerante / quantità di refrigerante introdotto R290 / 140g R290/ 140g R290/ 148g Potenza della luce 12W (LED) 12W (LED) 12W (LED) Corrente nominale 2.75A 2.8A 2.8A Agente schiumogeno infiammabile

Livello di rumore < 70 dB (A) Capacità del frigorifero 350L 500L 650L Peso netto (ca.) 135kg 160kg 190kg Dimensioni esterne 650 x 805 x (H)1445mm 900 x 805 x (H)1445mm 1200 x 805 x (H)1445mm Attenzione: Le specifiche tecniche sono soggette a modifiche senza preavviso Schema elettrico (Prodotto 233306) Sonda di sbrinamento Sonda di termostato Sonda di protezione dal surriscaldamento Pannello di controllo digitale di impostazione della temperatura Motore del ventilatore Motore del ventilatore Motore del ventilatore Lampada DC 12V PTC Protezione contro il sovraccarico Display Compressore 220-240V~ /50Hz Interruttore di accensione60

Schema elettrico (Prodotto 233320, 233443) Sonda di sbrinamento Sonda di termostato Sonda di protezione dal surriscaldamento Pannello di controllo digitale di impostazione della temperatura Motore del ventilatore Motore del ventilatore Motore del ventilatore Motore del ventilatore Lampada DC 12V PTC Protezione contro il sovraccarico Display Compressore 220-240V~ /50Hz Interruttore di accensione Garanzia Qualsiasi difetto che influenza la funzionalità del dispositivo che compaia entro un anno dall’acqui- sto sarà corretto a titolo interamente gratuito o con la sostituzione del prodotto che è stato utilizzato e sottoposto a manutenzione corretta seguendo le istruzioni, senza alcuna violazione. I diritti legali del cliente non sono assolutamente modificati. Nel caso in cui l’intervento di manutenzione o sostitu- zione sia previsto nel periodo di validità della ga- ranzia, precisare dove e quando si è acquistato il prodotto, possibilmente allegando lo scontrino. In linea con la nostra politica di sviluppo continuo dei prodotti, ci riserviamo il diritto di modificare il prodotto, l’imballo e le specifiche di documentazio- ne, senza notifica alcuna. Smaltimento e protezione dell’ambiente In caso di ritiro dell’apparecchiatura dal funzio- namento il prodotto non può essere smaltito con altri rifiuti domestici. L’utente è responsabile del- la consegna dell’attrezzatura al punto di raccolta appropriato per l’attrezzatura usata. Il mancato rispetto delle disposizioni sopramenzionate può comportare l’imposizione di sanzioni in conformità con le normative vigenti in materia di smaltimen- to dei rifiuti. La raccolta e il riciclaggio selettivi di attrezzature usate contribuiscono alla conserva- zione delle risorse naturali e garantiscono il rici- claggio in modo tale da non nuocere alla salute e all’ambiente. Per ulteriori informazioni sui luoghi di smaltimento delle apparecchiature usate per il riciclaggio, contattare la società locale di raccol- ta dei rifiuti. Il produttore e l’importatore non sono responsabili per il riciclaggio e il trattamento dei rifiuti in modo ecologico, sia direttamente che nel quadro del sistema pubblico.61
