BEDIENUNGSANLEITUNG 233320 Arktic

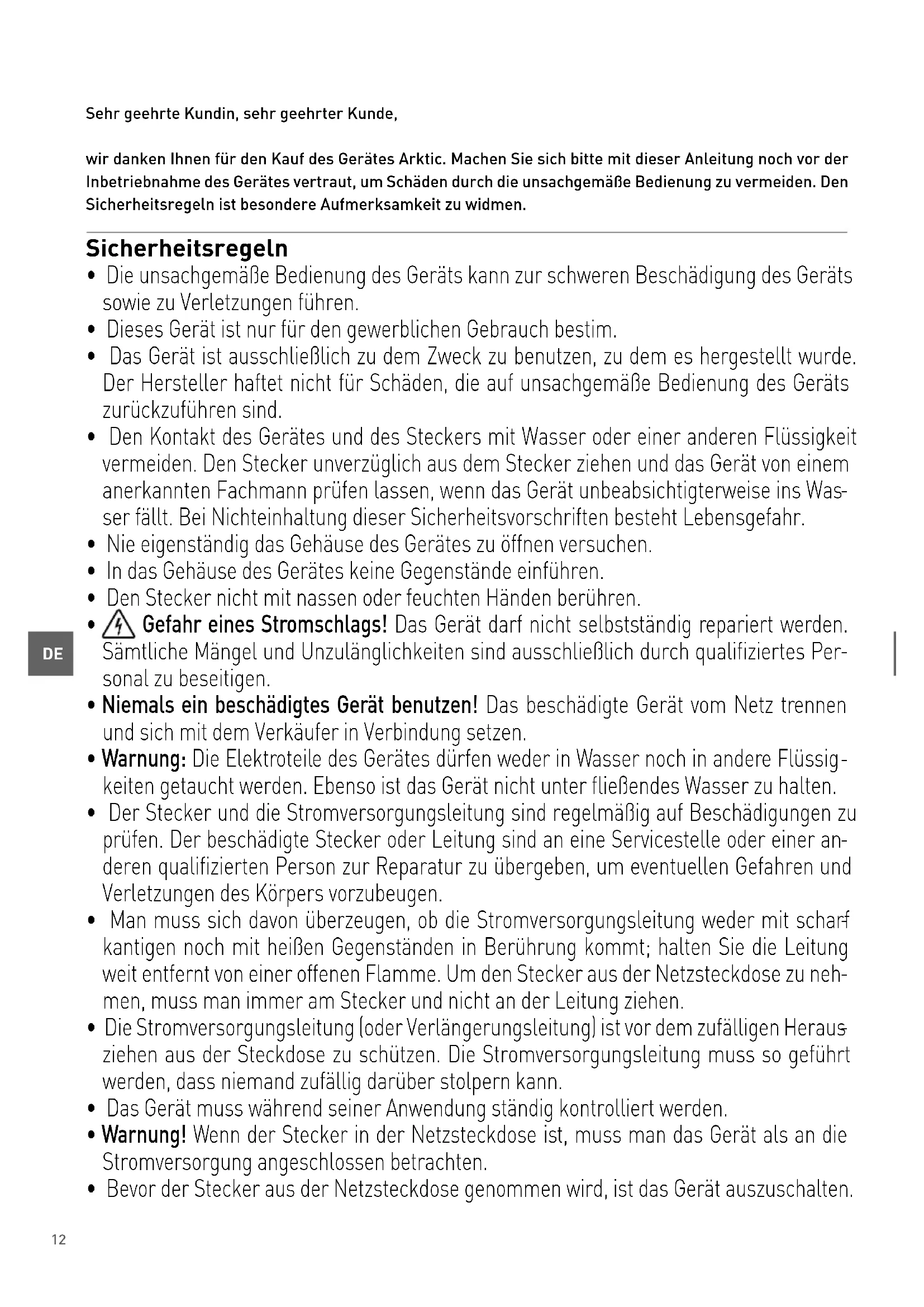

Sehr geehrte Kundin, sehr geehrter Kunde, wir danken Ihnen für den Kauf des Gerätes Arktic. Machen Sie sich bitte mit dieser Anleitung noch vor der Inbetriebnahme des Gerätes vertraut, um Schäden durch die unsachgemäße Bedienung zu vermeiden. Den Sicherheitsregeln ist besondere Aufmerksamkeit zu widmen. Sicherheitsregeln

• Die unsachgemäße Bedienung des Geräts kann zur schweren Beschädigung des Geräts sowie zu Verletzungen führen.

• Dieses Gerät ist nur für den gewerblichen Gebrauch bestim.

• Das Gerät ist ausschließlich zu dem Zweck zu benutzen, zu dem es hergestellt wurde. Der Hersteller haftet nicht für Schäden, die auf unsachgemäße Bedienung des Geräts zurückzuführen sind.

• Den Kontakt des Gerätes und des Steckers mit Wasser oder einer anderen Flüssigkeit vermeiden. Den Stecker unverzüglich aus dem Stecker ziehen und das Gerät von einem anerkannten Fachmann prüfen lassen, wenn das Gerät unbeabsichtigterweise ins Was

ser fällt. Bei Nichteinhaltung dieser Sicherheitsvorschriften besteht Lebensgefahr.

• Nie eigenständig das Gehäuse des Gerätes zu öffnen versuchen.

• In das Gehäuse des Gerätes keine Gegenstände einführen.

• Den Stecker nicht mit nassen oder feuchten Händen berühren.

Gefahr eines Stromschlags! Das Gerät darf nicht selbstständig repariert werden. Sämtliche Mängel und Unzulänglichkeiten sind ausschließlich durch qualifiziertes Per

sonal zu beseitigen.

• Niemals ein beschädigtes Gerät benutzen! Das beschädigte Gerät vom Netz trennen und sich mit dem Verkäufer in Verbindung setzen.

• Warnung: Die Elektroteile des Gerätes dürfen weder in Wasser noch in andere Flüssig

keiten getaucht werden. Ebenso ist das Gerät nicht unter fließendes Wasser zu halten.

• Der Stecker und die Stromversorgungsleitung sind regelmäßig auf Beschädigungen zu prüfen. Der beschädigte Stecker oder Leitung sind an eine Servicestelle oder einer an

deren qualifizierten Person zur Reparatur zu übergeben, um eventuellen Gefahren und Verletzungen des Körpers vorzubeugen.

• Man muss sich davon überzeugen, ob die Stromversorgungsleitung weder mit scharf

kantigen noch mit heißen Gegenständen in Berührung kommt; halten Sie die Leitung weit entfernt von einer offenen Flamme. Um den Stecker aus der Netzsteckdose zu neh

men, muss man immer am Stecker und nicht an der Leitung ziehen.

• Die Stromversorgungsleitung (oder Verlängerungsleitung) ist vor dem zufälligen Heraus

ziehen aus der Steckdose zu schützen. Die Stromversorgungsleitung muss so geführt werden, dass niemand zufällig darüber stolpern kann.

• Das Gerät muss während seiner Anwendung ständig kontrolliert werden.

• Warnung! Wenn der Stecker in der Netzsteckdose ist, muss man das Gerät als an die Stromversorgung angeschlossen betrachten.

• Bevor der Stecker aus der Netzsteckdose genommen wird, ist das Gerät auszuschalten.13

• Das Gerät darf beim Tragen nicht an der Leitung gehalten werden.

• Benutzen Sie kein Zubehör, das nicht mit diesem Gerät mitgeliefert wurde.

• Das Gerät muss man ausschließlich an die Steckdose mit solch einer Spannung und Frequenz anschließen, wie auf dem Typenschild angegeben wird.

• Stecken Sie den Stecker in die Steckdose, die an einem leicht und bequem zugänglichen Ort angeordnet ist, und zwar so, dass das Gerät bei einer Störung sofort abgeschaltet werden kann. Um das Gerät vollständig auszuschalten, muss man es von der Stromquel

le trennen. Zu diesem Zweck muss man den Stecker, der sich am Ende der vom Gerät getrennten Leitung befindet, aus der Netzsteckdose ziehen.

• Vor dem Abtrennen des Steckers ist das Gerät auszuschalten!

• Benutzen Sie kein Zubehör, das nicht vom Hersteller empfohlen wird. Die Anwendung vom nicht empfohlenen Zubehör stellt eine Gefahr für den Nutzer dar und kann zur Be

schädigung des Gerätes führen. Benutzen Sie ausschließlich Ersatzteile und Zubehör im Original.

• Dieses Gerät eignet sich nicht für den Gebrauch durch Personen (gilt auch für Kinder) mit geringerer Motorik, Sensorik oder geistiger Fähigkeit oder mangelhafter Erfahrung und Wissen.

• Auf keinen Fall darf das Bedienen des Gerätes durch Kinder zugelassen werden.

• Das Gerät mit Stromversorgungsleitung ist außerhalb der Reichweite von Kindern zu lagern.

• Ebenso muss dafür gesorgt werden, dass die Kinder das Gerät nicht zum Spielen benut

• Das Gerät ist immer dann von der Stromversorgung zu trennen, wenn es ohne Aufsicht bleiben soll bzw. auch vor der Montage, Demontage und Reinigung.

• Während der Nutzung darf das Gerät nicht ohne Aufsicht gelassen werden. Besondere Sicherheitsvorschriften

• Dieses Gerät ist für die kurzzeitige Lagerung und Bereitstellung von Lebensmitteln bei niedrigen Temperaturen bestimmt wie Desserts inklusive Kuchen oder abgepackten Speisesalaten, Gemüse, Getränken, Früchten, usw. Dieses Gerät ist in der Lage, die Temperatur von Lebensmitteln bei gekühlter Betriebstemperatur kontinuierlich innerhalb vorgeschriebener Grenzen zu halten. Es dürfen im Gerät keine anderen Produkte gelagert werden. Bringen Sie in die Kühlvitrine oder in seine Nähe keine Gefahrenstoffe unter, und zwar solche wie Kraftstoff, Alkohol, Farben, leichtbrennbare und explosive Materialien usw. Arzneimittel dürfen im Gerät nicht aufbewahrt werden.

• Die in der Kühlvitrine angeordneten Produkte müssen vorher gekühlt worden sein. Andernfalls kann der Dampf, der von den zu kühlenden Produkten ausweicht, innerhalb der Kühlkammer zu einer Tropfenbildung führen – das ist eine normale Erscheinung und verweist nicht auf eine Beschädigung des Gerätes.

• Das vorliegende Gerät muss durch qualifiziertes und geschultes Personal montiert, zur Nutzung übergeben und instandgehalten werden. Ebenso muss es durch entsprechend qualifiziertes und geschultes Personal bedient werden, z.B. das Küchenpersonal oder Bedienpersonen an der Bar.14

• WARNUNG: Verwenden Sie zwecks Beschleunigung des Abtauvorgangs weder mechanische Geräte noch andere Werkzeuge als vom Hersteller empfohlen.

• WARNUNG: Der Umlauf des Kühlmediums darf nicht beschädigt werden.

Achtung! Es besteht Feuergefahr! Im Gerät wird R290 als Kältemittel verwendet. Es ist ein umweltfreundliches, leicht brennbares Kältemittel. Obwohl das Kältemittel leicht brennbar ist, ist es unschädlich für die Ozonschicht und hat keinen Einfluss auf den Treibhauseffekt. Der Einsatz dieses Kältemittels führt jedoch zu einem leichten Anstieg des Lärmpegels des Gerätes. Neben dem Lärm des Verdichters kann der Benutzer das Geräusch hören, das durch den Kältemittelstrom verursacht wird. Dieses Phänomen lässt sich nicht vermeiden und hat keine negativen Auswirkungen auf den Betrieb des Gerätes. Bei Transport und Aufstellung des Gerätes ist besonders darauf zu achten, dass keine Teile des Kältesystems beschädigt werden. Auslaufendes Kältemittel kann zu Augenschäden führen.

• Als Treibmittel wird in diesem Gerät C

verwendet. Es ist leicht entflammbar.

• WARNUNG: Verdecken Sie nicht die Belüftungsöffnungen im Gehäuse des Gerätes. Wenn das Gerät umbaut ist, muss man sich davon überzeugen, ob für das Gerät auch eine richtige Belüftung gewährleistet wird. Blockieren Sie niemals den Luftdurchfluss um das Gerät herum, damit eine richtige Luftzirkulation abgesichert ist.

• WARNUNG: Innerhalb der Kammern der Kühlvitrine dürfen keine anderen Elektrogeräte eingesetzt werden, als vom Hersteller empfohlen.

• Das Gerät ist ausschließlich auf einer sauberen, stabilen, trockenen und horizontalen Fläche aufzustellen.

• Lagern Sie es weit entfernt von heißen Flächen und offenem Feuer. Überzeugen Sie sich, ob das Gerät nicht der Einwirkung hoher Temperaturen, Staub, Sonnenstrahlen, Feuchtigkeit, tropfendem Wasser und Spritzern ausgesetzt ist.

• Überzeugen Sie sich, ob rundum die Kühlvitrine 10 cm Freiraum eingehalten wurde, um eine richtige Belüftung zu gewährleisten.

• Es darf mit keinem harten Werkzeug gegen die Glasfläche der Kühlvitrine geschlagen werden. Ebenso darf das Gerät nicht mit einem Wasserstrahl oder einer Dampfwäsche gereinigt und das ganze Gerät darf wegen des Risikos eines Stromschlags nicht komplett in Wasser getaucht werden.

• Legen Sie keine Gegenstände auf die Kühlvitrine. Bringen Sie keine Quellen des offenen Feuers (z.B. angezündete Kerzen) bzw. mit Wasser gefüllte Gegenstände (z.B. Vasen) in die Nähe des Gerätes.

• Das Gerät darf während der Nutzung nicht zugedeckt werden, da sonst Feuergefahr besteht.

• Reinigen Sie die Kühlvitrine nicht mit Wasser. Beim Waschen des Gerätes kann Wasser in den elektrischen Teil gelangen und so zu einem Stromschlag führen.

Bringen Sie keine allzu großen Mengen von Lebensmitteln in die Vitrine, um ihrer Beschädigung vorzubeugen. Die maximale Belastung eines jeden Faches beträgt ca. 18 kg.

• Probieren Sie nicht auf das Gerät zu steigen.15

Montage der Kühlvitrine

• Das Gerät darf mit keinem größeren Winkel als 45° geneigt stehen. Nach durchgeführter Montage des Gerätes muss man vor seinem Anschluss an die Stromversorgung und Inbetriebnahme 2 Stunden abwarten. Die obige Empfehlung betrifft auch die Situation, wenn das Gerät zu einem späteren Termin an einen anderen Platz gestellt wird.

• Die Kühlvitrine muss unbedingt an einem trockenen Platz montiert werden.

• Während der Montage muss man hinter dem Gerät und an den beiden Seiten mindestens 10 cm Freiraum lassen, um eine richtige Belüftung gewährleisten zu können. Bei einem geringeren Freiraum kann die Leistungsfähigkeit der Gerätes beeinflusst werden.

• Es wird empfohlen, die Montage der Kühlvitrine an einem Ort mit guter natürlicher Belüftung durchzuführen, weil dadurch das Gerät entsprechend belüftet wird. Elektrische Elemente und andere Gefahren

• Es darf keine andere Ausrüstung an die gleiche Stromversorgungsquelle angeschlossen werden, an die das Gerät angeschlossen ist.

• Bringen Sie in der Kühlvitrine oder in seiner Nähe keine Gefahrenstoffe unter, und zwar solche wie Kraftstoff, Alkohol, Farben, leichtbrennbare und explosive Materialien usw. – es besteht Brandgefahr.

• Lagern Sie im Gerät keine Arzneimittel.

• Nach dem Aus- oder Abschalten des Gerätes von der Stromversorgungsquelle muss man ca. 5 Minuten bis zu seiner erneuten Inbetriebnahme abwarten.

• Reinigen Sie das Gerät nicht mit Wasser. Beim Waschen des Gerätes kann Wasser in den elektrischen Teil gelangen und zu einem Stromschlag führen. Die Teile/Zubehör sind nicht zum Waschen in der Spülmaschine geeignet. Verwendungszweck des Gerätes

• Das Gerät ist für den professionellen Einsatz ge- eignet.

Dieses Gerät ist nur dazu bestimmt, Lebensmittel oder Getränke in kühlem Zustand zu halten und für den Einzelhandel auszustellen. Verwendung des Gerätes für andere Zwecke kann zu seiner Beschädigung sowie zu Körperverletzungen füh- ren.

• Jede andere Verwendung des Gerätes gilt als nicht bestimmungsgemäß. Der Benutzer ist al- lein verantwortlich für die unsachgemäße Nut- zung des Gerätes.16

Montage der Erdung Die Kühlvitrine ist ein Gerät der I. Schutzklasse und erfordert eine Erdung. Die Erdung verringert das Risiko eines elektrischen Stromschlags, da über einen Leiter der elektrische Strom abgeleitet wird. Das Gerät ist mit einem Schutzleiter mit Schutz- kontaktstecker ausgerüstet. Bevor das Gerät nicht entsprechend installiert und geerdet wurde, darf man den Schutzkontaktstecker nicht in die Netz- steckdose stecken. Teile des Gerätes Luftaustritt

• Blockieren Sie nicht die Stelle des Lauftaustritts. Durch die Öffnung des Luftaustritts wird die küh- le Luft aus dem Gerät he- rausgeführt. Glastür Rolle Glasregal Luftansaugung

• Blockieren Sie nicht die Stelle der Luftansaugung. Die Luft wird angesaugt und die kalte Luft zirkuliert innerhalb der Kühlvitrine. Vor dem ersten Gebrauch

Verpackung und Sicherungselemente abnehmen und beseitigen.

• Prüfen Sie das Gerät in Bezug auf Vollständigkeit. Bei nicht vollständiger Anlieferung oder Beschä- digungen muss man sich mit dem Lieferanten in Verbindung setzen (siehe: Garantie).

• Reinigen Sie alle Teile des Gerätes entsprechend der Anleitung (siehe==> Reinigung und Wartung).

• Legen Sie alle Regalfächer in das Gerät. Hinweis: Auf Grund von Rückständen aus dem Produktionsprozess kann während der ersten In- betriebnahmen aus dem Gerät ein unangenehmer Geruch entweichen. Das ist eine normale Erschei- nung und bedeutet weder eine Beschädigung der Kühlvitrine noch eine Gefährdung für den Nutzer. Prüfen Sie, ob das Gerät gut belüftet wird.17

• Schließen Sie den Stecker an die entsprechen- de Elektrosteckdose an. Bevor Lebensmittel und Getränke in die Kühlvitrine eingebracht werden, muss man es über einige Stunden eingeschaltet lassen, damit die richtige Kühltemperatur erreicht wird.

• Bedienung des digitalen Panels für die Tempera- turregelung 1). Einstellung der Temperatur

• Taste SET drücken, um in die Betriebsart Ein- stellungen zu gehen. Auf dem Display erscheint die eingestellte Temperatur.

• Taste oder drücken, um die eingestellte Temperatur zu erhöhen oder zu verringern.

• Taste SET erneut drücken, um die eingegebene Temperatur zu bestätigen. Auf dem Display er- scheint die eingestellte Temperatur im Innern der Kühlvitrine. Hinweis:

• Wenn innerhalb von 10 Sekunden keine Taste ge- drückt wird, dann stellt die Kühlvitrine die neu ein- gegebene Temperatur ein.

• Einstellbereich der Temperatur: von 2°C bis 6°C. Die tatsächliche Temperaturschwankung im In- neren des Produkts kann durch die Umgebung- stemper atur beeinflusst werden.

• Um eine niedrige Temperatur innerhalb der Kühl- vitrine zu halten, darf man die Türen nicht zu lange öffnen. 2). Einstellen des Lichtes innerhalb der Kühlvi- trine

• Taste drücken, um das Licht in der Kühlvitrine einzuschalten. Zum Ausschalten erneut drücken. 3). Diode für die Kühlung

• Während der Kühlung der Vitrine (Verdichter ge- startet), wird die Diode für die Kühlung ununter- brochen leuchten.

• Wenn innerhalb der Kühlvitrine die eingestellte Temperatur erreicht wird, beginnt die Diode für die Kühlung zu blinken.

• Mit dem Beginn des Abtauens erlischt die Diode für die Kühlung. 4). Diode des Abtauvorgangs

• Während des Abtauens der Kühlvitrine wird die Abtaudiode ununterbrochen leuchten.

• Nach dem Beenden des Abtauvorgangs erlischt die Abtaudiode.18

Reinigung und Wartung Hinweis: Vor dem Reinigen und den Wartungsar- beiten muss man immer das Gerät von der Strom- versorgungsquelle trennen und den Stecker aus der Steckdose nehmen. Reinigung

• Die Innen- und Außenflächen der Kühlvitrine kann man mit einem feuchten Lappen mit einer gerin- gen Menge eines Reinigungsmittels reinigen.

• Die Regalfächer kann man aus dem Gerät nehmen und sie beim Waschen in Wasser eintauchen.

• Verwenden Sie zum Reinigen der Kühlvitrine weder einen direkten Wasserstrahl, Dampfreiniger, noch tauchen Sie das gesamte Gerät in das Wasser.

• Teile der Kühlvitrine dürfen nicht in der Spülma- schine gereinigt werden.

• Die Reinigung der Kühlvitrine sollte regelmäßig erfolgen. Teile Reinigung Bemerkungen Alle Zubehörteile, wie z.B. Gestellhalter usw.

• Für ca. 10-20 Minuten in warmes Seifenwasser tauchen.

Unter fließendem Wasser genau abspülen. Alle Teile genau ab- trocknen. Äußere Glasflächen

• Mit weichem Lappen und geringer Menge eines neutralen Reinigungsmittels abreiben. Über- zeugen Sie sich, dass kein Wasser in das Innere der Kühlvitrine gelangte. Innere Glasflächen

• Lebensmittelreste beseitigen.

• Mit weichem Lappen und geringer Menge eines milden Reinigungsmittels abreiben. Überzeu- gen Sie sich, dass kein Wasser oder Feuchtigkeit in das Innere der Kühlvitrine gelangte. Glastüren, Glasregal Lagerung der Kühlvitrine während einer Unterbrechung der Nutzung

• Hinweis: Die Kühlvitrine immer von der Stromver

sorgungsquelle trennen.

• Aus der Kühlvitrine sind sämtliche Lebensmittel und Getränke zu entfernen.

• Waschen Sie die Kühlvitrine entsprechend den Hinweisen im Punkt Reinigung und Wartung (siehe ==> Reinigung und Wartung).

• Lagern Sie die Kühlvitrine an einem kühlen, sau- beren Ort außerhalb der Reichweite von Kindern.19

Fehlerbeseitigung Wenn das Gerät nicht richtig funktioniert, muss man sich zum Finden der richtigen Lösung mit der nachfolgenden Tabelle vertraut machen. Wenn Sie das Problem nicht lösen können, dann setzen Sie sich bitte mit dem Lieferanten in Verbindung. Problem Mögliche Ursache Mögliche Lösung Die Kühlvitrine beginnt nach dem Anschließen an die Stromversorgung nicht mit dem Kühlvor- gang. Thermische Sicherung wurde ausgelöst. Setzen Sie sich zwecks Reparatur des Ge- rätes mit dem Lieferanten/Dienstleister in Verbindung. Verdichter ist beschädigt. Stecker ist nicht richtig an die Elekt

rosteckdose angeschlossen. Überprüfen und überzeugen Sie sich, ob alle Elemente richtig angeschlossen sind. Kühlung ist zu schwach. Kühlvitrine ist einer zu starken Sonne

neinstrahlung ausgesetzt oder steht zu nahe an einer Wärmequelle. Stellen Sie das Gerät an einen anderen Ort, weit entfernt von einer direkten Son- neneinstrahlung. Türen sind nicht richtig geschlossen oder die Dichtung ist beschädigt. Türen richtig schließen. In der Kühlvitrine befinden sich zu viele Lebensmittel. Nehmen Sie einen Teil der Lebensmittel aus der Kühlvitrine. Die Lüftung rundum das Gerät ist unzu

reichend. Überzeugen Sie sich, ob für die Kühlvitri- ne eine richtige Belüftung garantiert wird bzw. rundum ein Freiraum von 10 cm be- lassen wurde. Kühlvitrine erzeugt zu viel Lärm. Das Gerät ist nicht in horizontaler Lage aufgestellt. Überzeugen Sie sich, ob das Gerät in hori

zontaler Lage aufgestellt wurde. Kühlvitrine berührt eine Wand oder andere Objekte. Überzeugen Sie sich, ob rundum die Kühlvitrine ein Freiraum von mindestens 10 cm belassen wurde. Innerhalb der Kühlvitrine befinden sich lose Elemente. Setzen Sie sich mit dem Lieferanten/ Dienstleister zwecks Reparatur des Gerä

Technische Spezifikation Nr. des Produktes 233306 233443

Betriebsspannung und Frequenz 220-240V~ /50Hz Nominale Leistungsaufnahme 480W 490W 490W Einstellung der Temperatur Im Bereich von 2°C bis 6°C Schutzgrad Klasse I Klimaklasse 4 Kühlmedium / Menge des eingespritzten Mittels R290 / 140g R290/ 140g R290/ 148g Lichtleistung 12W (LED) 12W (LED) 12W (LED) Nennstrom 2.75A 2.8A 2.8A Brennbares Schaummittel C

Lärmpegel < 70 dB (A) Rauminhalt der Kühlvitrine 350L 500L 650L Nettogewicht (ca.) 135kg 160kg 190kg Außenabmessungen 650 x 805 x (H)1445mm 900 x 805 x (H)1445mm 1200 x 805 x (H)1445mm Bemerkungen: Die Technische Spezifikation kann ohne frühere Ankündigung geändert werden. Elektroschaltplan (Produktes 233306) Sonde zum Abtauen Sonde des Thermostats Überhitzungs

schutzsonde Digitales Steuerpanel für die Temperatur Lüftermotor Lüftermotor Lüftermotor Lampe DC 12V PTC Überlast

getafel Verdichter 220-240V~ /50Hz Stromschalter21

Elektroschaltplan (Produktes 233320, 233443) Sonde zum Abtauen Sonde des Thermostats Überhitzungs

schutzsonde Digitales Steuerpanel für die Temperatur Lüftermotor Lüftermotor Lüftermotor Lüftermotor Lampe DC 12V PTC Überlast

getafel Verdichter 220-240V~ /50Hz Stromschalter Garantie Alle innerhalb von einem Jahr nach dem Kaufda- tum festgestellten Defekte oder Mängel, die die Funktionalität des Gerätes beeinträchtigen, wer- den auf dem Wege der unentgeltlichen Reparatur bzw. des Austausches unter der Voraussetzung beseitigt, dass das Gerät in einer der Bedienungs- anleitung gemäßen Art und Weise betrieben und gewartet wird und weder vorsätzlich vernichtet noch nicht bestimmungsgemäß genutzt wurde. Ihre Rechte aus den entsprechenden Gesetzen bleiben davon unberührt. Eine in der Garantiefrist einzureichende Beanstandung hat die Angabe des Kaufortes und Kaufdatums und in der Anlage einen Kaufbeleg (z.B. Kassenzettel) zu enthalten. Gemäß unserer Politik der ständigen Weiterent- wicklung unserer Produkte behalten wir uns vor, Änderungen am Produkt, an seiner Verpackung und an den dokumentierten technischen Daten ohne vorherige Ankündigung vorzunehmen. Entsorgung und Umweltschutz Wird das Gerät außer Betrieb genommen, darf es nicht über den Hausmüll entsorgt werden. Der Benutzer ist für die Übergabe des Gerätes an eine geeignete Sam- melstelle für Altgeräte verantwortlich. Die Nichtein- haltung dieser Regel kann gemäß den geltenden Vor- schriften über die Abfallentsorgung bestraft werden. Die getrennte Sammlung und das Recycling der Alt- geräte trägt zur Schonung der natürlichen Ressourcen bei und sorgt für eine umwelt- und gesundheitsscho- nende Verwertungsweise. Weitere Informationen dar- über, wo Sie Ihre Altgeräte entsorgen können, erhalten Sie bei Ihrem örtlichen Entsorgungsunternehmen. Der Hersteller und der Importeur übernehmen keine Ver- antwortung für das Recycling sowie die umweltfreund- liche Verwertung von Abfällen, weder direkt noch über ein öffentliches System.22
