INSTRUKCJA OBSŁUGI Victory SF 10x42 ZEISS
Piederumnav lektaupiegades komplektacja
TEHNISKIE DATI
| 8x4210x42 | |||
| Palielinajums 8 10 | |||
| Objektiva licas efektivais diametrs | mm | 42 42 | |
| Izejoša redzokla diametrs mm | 5,3 4,2 | ||
| Kreslas faktors | 18,3 20,5 | ||
| Redzes laufs | m / 1000m(ft / 1000yds) | 148(444) | 120(360) |
| Subjektivais redzes lenkis | ° | 64 65 | |
| Tuvakais fokusešanas attalums m (ft) | 1,5 (5) 1,5 (5) | ||
| Dioptriju regulëšanas diapazons | dpt | +/- 4 | +/- 4 |
| Izejoša redzokla attalums mm | 18 18 | ||
| Zilišu attalums | mm | 54-76 | 54-76 |
| Prizmu sistema | Schmidt-Pechan | ||
| Pärkläjums | LotuTec*/T* | ||
| Slopekla pildijums | ✓ | ✓ | |
| Udensnecaurlaidiba mbar | 400 | 400 | |
| Darba temperatura | °C (°F) | -30/+63(-22/+145) | -30/+63(-22/+145) |
| Garums | mm (in) | 174 (6.8) | 174 (6.8) |
| Platums, ja attalums starp okulariem 65 mm | mm (in) | 127 (4.9) | 127 (4.9) |
| Svars | g (oz) | 790 (27.5) | 790 (27.5) |
| 8x3210x32 | |||
| Palielinajums 8 10 | |||
| Objektiva licas efektivais diametris | mm | 32 32 | |
| Izejoså redzoklá diametris mm | 4 | 3,2 | |
| Kreslas faktors | 16 17,9 | ||
| Redzes laufs | m / 1000m | 155 | 130 |
| (ft / 1000yds)(465) | (390) | ||
| Subjektivais redzes lenkis | ° | 67 69 | |
| Tuvåkais fokusësanas attalums m (ft) | 1,95 (6.4) | 1,95 (6.4) | |
| Dioptriju reguleësanas diapazons | dpt | +/- 4 | +/- 4 |
| Izejoså redzoklä attalums mm | 19 19 | ||
| Zilišu attalums | mm | 54-76 | 54-76 |
| Prizmu sistema | Schmidt-Pechan | ||
| Parklajums | LotuTec³/T* | ||
| Släpekla pildijums | √ | √ | |
| Udensnecaurlaidiba mbar | 400 | 400 | |
| Darba temperatūra | °C (°F) | -30/+63 (-22/+145) | -30/+63 (-22/+145) |
| Garums | mm (in) | 152 (6.0) | 150 (5.9) |
| Platums, ja attalums starp okulāriem 65 mm | mm (in) | 112 (4.4) | 112 (4.4) |
| Svars | g (oz) | 600 (21.2) | 590 (20.8) |

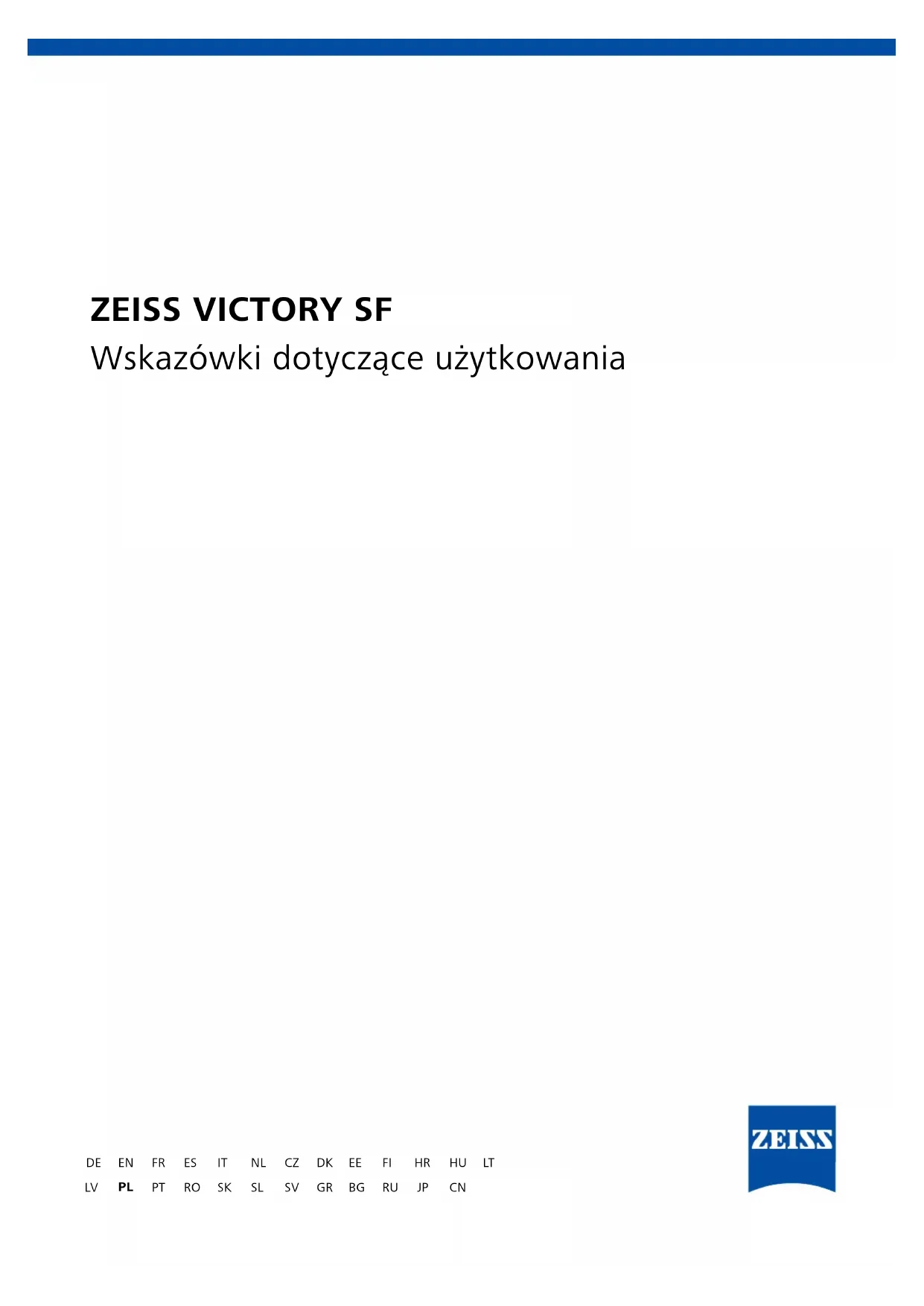

Wskazówki dotyczść uzytkowania
Rys.1 Rys.4Rys.2
Rys. 3
Rys. 6Rys. 5
NAZWA ELEMENTU
- Nasadki na przyrzad optyczny
- Uchwyty do paska
- Wyrownanie dioptrii
- Pokretlo do ustawiania ostrosci
Gratulujemy Paanstwu zakupu nowej lornetki ZEISS VICTORY SF. Teraz moga sie Paanstwo cieszyc imponujacym doswiadczieniem naturalnego oddawania obrazu, charakteryzujucego sie wyjatkowa jasnoscia i niesamowita precyzja szczególow.
Produkty marki ZEISS wyrozniaja nadzwyczajne wlasciwocki optyczne, precyzyjne wykonanie i dluga zwyotność. Aby moc optymalnie korzystac z produktu i cieszyc sie nim przy cziele lat, nały przyestrzegać ponizszych wskazowej dotycznych uzytkOWANIA.
INFORMACJE DOTYCZACE BEZPIECZENSTWA
UWAGA
Pod zadnym pozorem nie wolno patrzej przy lornetke na stone ani zrodla swiatla laserowego, poniewaz要去 spowodowac powazone uszkodzenia oczu.
- Unikac dotykania metalowej powierzchni po wystawieniu na dzialanie promiensi slonecznych lub niskich temperatur.
Nie dopućić do tego, aby zdejmowane czȩci zewétrnze dostaly sie w recece dane (niebepezpieczentwo polknićka).
- Nie wystawiac urzadzenia becz pokeywy ochronnej przy dluszzy czas na dzialanie promiensi slonecznych. Obiektyw i okular moga dzialac jak soczewka skupiajaca i spowodaczniszczencie elementow wewnetrznych.
- Nie upuszczac urzadzenia i chronic je przed bezposrednimi uderzeniami.
- Naprawy nalezy wykonywac wylacznie w autoryzowanych warsztatach lub zleca je pracovnikom firmy Carl Zeiss Sports Optics GmbH. Naprawa urzadzenia przy nieworyzowane warsztaty lub是我的ie niedpowiednie otwarcie spowodujwygaśniec gwarancji.
ZAKRES DOSTAWY
Lornetki ZEISS VICTORY SF
Produkt Numer zamówienia Zakres dostawy
| 8 x 42 52 42 23 Lornetka | |
| Pokrywa ochronna okularu | |
| 10 x 42 52 42 24 | Pokrywa ochronna obiektywu |
| Taśma do mocowania pokrywy ochronnje obiektywu | |
| 8 x 32 52 32 24 | Pasek |
| Torba transportowa wraz z paskiem | |
| 10 x 32 52 32 25 | Ściereczka do czyszczenia elementów optycznych |
| Skrócona instruktcja | |
WSKAZOWKI DOTYCZACE UZYTKOWANIA
Ustawianie nasadek na przyrzad optyczny, observacja w okularach i bez nich
W przypadku observwuji bez okularow danezy korzystac z urzadzenia z wysunieta nasadka na przyrzad opyczyn. W tym celu danezy wykrécic nasadke na przyrzad optyczny (rys. 4), obracaj w lewo (preciwnie do kierunku ruchu wskazówek zegara) do góry lub ew. do njawyźsej blokady (ilustracja A).
Nasadke na przyrzad optyczny można zablokowac w czterech pozycjach, w dolnej i w gornej, a takze w dwoch pozycjah posrechnica. Za sprawa tej opcjū ustawienia można w roźny spośob wyregulowywać odstep oka od zrenicy wyjsciowej (okulara), dostosowujac go osobno pod katem kázdego uzytkownika.
Wskazówka: jejli w stanie wysunietym nasadki na przyrzad optyczny dostana obrocone nadmierne w lewo, woczas moga sie poluzowac. jest to celowe postepoianie, patrz: „Czyszczenersie nasadek na przyrzad optyczny". Poprzej obrst w sprawo moins ponownie osiagnac roźne poźcie blokady.
W przypadyku obserwaju w okularach nasadka na przyrzad optyczny zostaje za sprawa obrotu wrawo (zgodnia 2 kierunkiem ruchu wskazowek zegara) obrocona w doi, azznajdzie sie w majnizszym polozeniu (ilustracja B).
Czyszczenie i wymiana nasadek na przyrzad optyczny
W celu przyrzad optycznymentation calowkice odorkcic od lornetki. Wykrcci nasadke na przyrzad optyczny (patz: rys. 4) do najwyszego stopnia blokady i w tym samym kierunku wykcac ja dalej poprzec gwint, az zostanie calowkice zdjeta.
Po oczyszczeniu lub wymianie nasadki na przyrzad optyczny wkreci ja calkowicie na okular,OCRacaj wrawo (zgodnie z kierunkiem ruchu wskazowek zegara) (patrz tez: ustawienie dla osob noszych ekulary). Poprzej lekke przesuniec wyrawo gwint nasadki na przyrzad optyczny blozukje w siej w najnizszym pologeniu. Nastepnie现阶段o standardowo ustawic pozadny odstep pomiedzy okiem i okularem, wykorzystujac w tymelu roze stopnie blokady.
Dostosowanie do Rozstawu oczu (odleglosci miedzy zrenicami)
Zgiac obie polowyk lornetki w stosunku do siebie wokof osrodkowej, az odstep obu okularow bedzie oppowiadrozstawo czuz. Pozwoli to uzyskac optmalny dla oczu obraz. Optmalny Rozstaw ocz uustawiono,jection podczas observacjji przy lornetke za povocma obojga ocz widoczny jest kolisty obraz.
Ustawienie ostrosci obrazu
Lornetka jest wyposzażna w财税kto do regulações ostrosci (rys. 1/4) oraz po-kretto do wyrównywania dioptrii (rys. 1/3). W celu ustawiania wyrownania dioptrii nalezy zamknac sprawe okay oraz ustawic za pomocą Pokretta do regulações
ostrosci (rys. 1/4) obraz w leewi poowce lornetki tak, aby byt ostry. Nastepnie nalezy zamknac lewe oki i, o ile jest to konieczne, wyregulowac ostroc obrazu prawej polowki lornetki poprzej opcie wyrownia dioptrii (rys. 1/3).
Funkcja ustawienia dioptrii jest wyposazona w skele ze znakami 一 ^ oraz 一 ^ oraz ma punkt indeksowy jako punkt referencyjny. Aby moc szybko ustawic wal斯ne wyrownanie dioptrii w kazdej lornetce, warto zapamietyac osobiste parametry.
Wskazowka: aby ustawić ostrość obrazu po obu stronach lornetki, nalezy zawsze korzystę z togo Samego obiektu. W celu ustawienia ostrosci innych obiektów pod katem roznych odlegość wystarczy poźnej wcisné przyczysk fokusoweliania (rys. 1 / 4).
Mocowanie paska i oslony ochonnej
Pasek, olstona ochronna okularu oraz olstona ochronna obiektywu znajduja sie w opakowaniu. Olstona ochronna okularu jest mocowana na lornetce wraz za pasklem poprzej zacepiezy, zgodnie z tym (patrz: rys. 2 + 3).
Przed zamocawianiem paska (patrz: rys. 3) nalezy dostosowac jejego dlugosc po- przez sciaganie lub luzowanie. Po drugiej stronie oslony ochronnej okularu nalezy w raziote potrzejbo postepowac w tej samej kolejnosci. Ostone ochronna okularu moza zamocawc wedle wasneo uznania, takze tylko po jedernej storie.
Tasme do oslony ochronnej obiektywu nalezy zamocawc bezposrednio (do wyboru po lewej lub po prawej storie) na oslonie ochronnej obiektywu. W celu zamocowania tasmy oslony ochronnej obiektywu na lornetce nalezy wykorzysta pasek lub jeder dwoch zaczej pow podlączenia paska.
Uzytkowanie oslony ochronnej okularu
Oslone ochronna okularu naklada sie na nasadke przyrzadu optyczné. Można przy tym zachowac preferowy odstep oczu od okularu. Przed uzyciem lometki naleź sciagnac oslone.
Mocowanie na statywie
Lornetki serié ZEISS VICTORY SF można wraz z universalnym uchwytem statywu ZEISS Binofix zamocowac na kazdym dostepnym wsprzedź statywie fotografiznym. Numer zamówienia statywow ZEISS oraz universalnego uchwytu statywu ZEISS Binofix można znalez w rodziale Akcesoria ZEISS VICTORY SF.
Pielegnacja i konserwacja
Lonetka jest Pokryta powloka ZEISS LotuTec. Skuteczna powlka ochronna powierzchni soczewek wyrażnie agricanca ich zabrudzenia za sprawa swojej gladkosci oraz zwaianzego z na silnego egéktu sperlania. Wszelkiego rodzaju zanieczyszczenia przyzwierajra w mniejszym stopniu i można je szybk o latwo usnanć bez zadnych smug. Powloka LotuTec jest przy tym solida ni odpopna na scieranie.
Nie nalezy wycierac duzych czasteczek brudu (np. piasku) na soczewkach, lecz zdmuchiwac je z nich lub uwuacPEDzeliem. Odciski palcow moga po pewnym czasieatakowac powierzchnie soczewek. Najprostszym sposobem ocyszczania powierzchni soczewek jest chuchniecie i delikatne przetarcie czysta ciereczka do elementow optycznych. Aby uchronic sie przydzmilwym, szczeugolnie w warunkach tropialnych, Pokrycien gyzembud, produkt nalezy przechowyac w suchym mijscui stale zapewnia odopiewiednia wenylacte zewnetrznych powierzchni soczewek. Lornetka ZEISS VICTORY SF ne wymaga zdnejodadatkowej pielegnacji.
CZESCI ZAMIENNE DO PRODUKTU ZEISS VICTORY SF
Jesli potrzebne sa czeci zamienne do lometki, takie jak np. Pokrywa ochronna, nalezy zworci si do sprezawcy lub naszego dzialu obstugi klienla.
Adres serwisu w danym kraju mozna znalecz na stronie:
Wyposazenie dodatkowe nie nalezy do zakresu dostavy!
DANE TECHNICZNE
| 8 x 42 | 10 x 42 | |
| Powiększenie 8 10 | ||
| Efektywns Średnica obiektywu mm | 42 42 | |
| Średnica zrenicy wyjsciowej mm | 5,3 4,2 | |
| Wspólczynik sciemniania | 18,3 | 20,5 |
| Pole widzenia | m / 1000m (ft / 1000yds) | 148 (444) |
| 120 (360) | ||
| Subiektywny kat widzenia | ° | 64 65 |
| Granica przyblżenia m (ft) | 1,5 (5) 1,5 (5) | |
| Zakres regulacji dioptrii | dpt | +/- 4 |
| Ostep zrenicy wyjsciowej | mm | 18 18 |
| Rozstaw zrenic | mm | 54-76 |
| System przymatyczny | Schmidt-Pechan | |
| Powloka | LotuTec³/T* | |
| Napelnienie azotem | √ | |
| Wodoszczelnosć | mbar | 400 |
| Temperatura dzialania | °C (F) | -30/+63 (-22/+145) |
| Dlugość | mm (in) | 174 (6.8) |
| Szerokość przy Rozstawiec oczu 65 mm | mm (in) | 127 (4.9) |
| Masa | g (oz) | 790 (27.5) |
| 8 x 32 | 10 x 32 | |
| Powiekszenie 8 10 | ||
| Efektywna srednica obiektywu mm | 32 | 32 |
| Średnica zrenicy wyjsciowej mm | 4 | 3,2 |
| Wspólczynnik sciemniania | 16 | 17,9 |
| Pole widzenia | m / 1000m (ft / 1000yds) | 155 (465) |
| 130 (390) | ||
| Subiektywny kat widzenia | 67 | 69 |
| Granica przyblżenia m (ft) | 1,95 (6.4) | |
| Zakres regulaggi dioptrii | dpt | +/-4 |
| Oststep zrenicy wyjsciowej | mm | 19 19 |
| Rozstaw zrenic | mm | 54-76 |
| Systemowy przyzmatyczny | Schmidt-Pechan | |
| Powloka | LotuTec4/T* | |
| Napelnienie azotem | √ | |
| Wodoszczelność | mbar | 400 |
| Temperatura dzialania | °C (°F) | -30/+63 (-22/+145) |
| Dlugość | mm (in) | 152 (6.0) |
| Szerokość przy Rozstawiec zoçu 65 mm | mm (in) | 112 (4.4) |
| Masa | g (oz) | 600 (21.2) |
Zastrzegamy bisher prawo dozmian w projekcie i zakresie dostawy, ktore wynikaj z rozwuju technologiczneo.
