21PT4458 - Telewizor PHILIPS - Bezpłatna instrukcja obsługi

Typ produktu	Telewizor CRT 21 cali
Marka	PHILIPS
Model	21PT4458
Rozmiar ekranu	21 cali (przekątna)
Rozdzielczość	Standard PAL/SECAM
Zasilanie	220-240 V / 50 Hz
Pobór mocy w trybie czuwania	Mniej niż 3 W
Łączność	Gniazdo antenowe, gniazdo Peritel (EXT1), gniazda AV z przodu (w zależności od wersji), wyjście audio L/R, gniazdo słuchawkowe
Główne funkcje	Automatyczne zapamiętywanie kanałów, telegazeta, formaty obrazu 4:3 i 16:9, dźwięk przestrzenny, timer wyłączania, ustawienia obrazu i dźwięku
Tryby obrazu	Jasność, kolor, kontrast, ostrość, obrót (jeśli dostępny)
Tryby dźwięku	Stereo, Nicam Stereo, Mono wymuszone, Dual I/II dla programów dwujęzycznych
Pilot zdalnego sterowania	Tak, kompatybilny z magnetowidem RC5
Baterie pilota	2 baterie R6 (AA)
Wymiary (orientacyjne)	450 x 400 x 450 mm (szerokość x wysokość x głębokość)
Waga (orientacyjna)	22 kg
Temperatura pracy	5°C do 35°C
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem, używać miękkiej, suchej szmatki. Unikać rozpuszczalników.
Bezpieczeństwo	Nie otwierać telewizora, naprawy zlecać serwisowi. Umieścić na stabilnej powierzchni z co najmniej 5 cm wolnej przestrzeni.
Cięści zamienne i naprawialność	Skontaktować się z autoryzowanym serwisem. Nie próbować naprawiać samodzielnie.
Recykling	Baterie bez rtęci i kadmu. Produkt nadający się do recyklingu poprzez specjalistyczne kanały.

Często zadawane pytania - 21PT4458 PHILIPS

Jak zainstalować mój telewizor PHILIPS 21PT4458 po raz pierwszy?

Podłącz antenę TV do gniazda z tyłu, a następnie przewód zasilający do sieci. Włóż dwie baterie R6 do pilota. Włącz telewizor przyciskiem włącz/wyłącz. Pojawi się menu wyboru kraju: wybierz swój kraj za pomocą przycisków strzałek i zatwierdź. Rozpocznie się automatyczne wyszukiwanie kanałów. Jeśli menu się nie pojawi, przytrzymaj przyciski △- i △+ na telewizorze przez 5 sekund.

Jak ponumerować zapamiętane programy?

Naciśnij MENU, wybierz 'Manual Store' (Ręczne zapamiętywanie). Wybierz program do przenumerowania za pomocą przycisków P⊕ lub przycisków numerycznych. Użyj √, aby wybrać 'Program No.', wprowadź nowy numer za pomocą przycisków ◀▶, a następnie zatwierdź przyciskiem 'Store'. Powtórz dla każdego programu.

Jak korzystać z telegazety?

Naciśnij przycisk telegazety (wywołanie telegazety), aby wyświetlić spis treści. Wprowadź 3-cyfrowy numer strony za pomocą przycisków numerycznych. Użyj kolorowych przycisków, aby przejść do działów. Funkcje takie jak zatrzymanie, powiększenie lub podstrony są dostępne za pomocą odpowiednich przycisków na pilocie.

Jak podłączyć magnetowid lub inne urządzenie do telewizora?

Użyj gniazda Peritel (EXT1) z tyłu. Aby przełączyć, naciskaj przycisk EXT (wybór gniazd), aż zobaczysz podłączone urządzenie. Jeśli dostępne są gniazda AV z przodu, możesz również z nich skorzystać. Większość urządzeń przełącza się automatycznie.

Jak ustawić obraz i dźwięk?

Naciśnij MENU, użyj przycisków strzałek, aby wybrać ustawienia: Brightness (jasność), Colour (kolor), Contrast (kontrast), Sharpness (ostrość). W przypadku dźwięku wyreguluj balans lub włącz tryb Surround. Możesz również skorzystać z predefiniowanych ustawień obrazu/dźwięku za pomocą pilota.

Co zrobić, jeśli ekran pozostaje czarny i nie ma dźwięku?

Sprawdź, czy antena jest prawidłowo podłączona i czy telewizor jest włączony (nie w trybie czuwania). Upewnij się, że wybrałeś odpowiedni system w menu 'Manual Store' (Europe, West Europe itp.). Spróbuj ręcznie wyszukać kanał. Jeśli nic się nie pojawia, skontaktuj się z serwisem.

Jak włączyć automatyczne wyłączanie (timer)?

Użyj przycisku 'Timer' (jeśli dostępny) na pilocie. Wybierz czas automatycznego wyłączenia od 0 do 240 minut. Telewizor wyłączy się automatycznie po tym czasie.

Czy mogę używać słuchawek z tym telewizorem?

Tak, jeśli Twój model ma gniazdo słuchawkowe. Podłącz słuchawki o impedancji od 32 do 600 omów. Dźwięk telewizora zostanie automatycznie wyciszony. Użyj przycisków głośności, aby ustawić poziom.

Jak czyścić ekran i telewizor?

Odłącz urządzenie przed czyszczeniem. Użyj miękkiej, suchej szmatki do odkurzania. Nigdy nie używaj rozpuszczalników, środków ściernych ani płynów. Do ekranu można użyć lekko wilgotnej ściereczki z mikrofibry, ale bez przesady.

Co zrobić w przypadku problemów z odbiorem anteny?

Sprawdź ustawienie anteny. Góry lub wysokie budynki mogą powodować echa. Spróbuj zmienić położenie. Jeśli obraz pozostaje podwójny, możesz dostosować ustawienie 'Fine Tune' (dostrojenie) w menu 'Manual Store', aby poprawić odbiór.

INSTRUKCJA OBSŁUGI 21PT4458 PHILIPS

PL Prosimy o zanotowanie oznaczeń telewizora umieszczonych na opakowaniu lub tylnej części urządzenia.

Instalacja telewizora

1

Podłącz wtyczkę antenową do gniazda TF z tyłu odbiornika.

2

Podłącz wtyczkę kabla zasilającego do gniazdka (220-240 V /50 Hz).

3

Włóż 2 załączone baterie R6, właściwie ukierunkowując bieguny.

4

W celu włączenia odbiornika naciśnij przycisk włącz / wyłącz. Jeśli odbiornik pozostaje w stanie czuwania, naciśnij przycisk P ⊕ pilota.

Szybka instalacja

Podczas pierwszego uruchamiania odbiornika, na ekranie pojawi się menu główne. Należy wybrać w nim kraj:

Jeżeli menu główne nie pojawiło się, można je wyświetlić przytrzymując przez 5 sekund wciśnięte przyciski △- i △+ z przodu telewizora.

Użyj przycisków 📤 pilota, aby wybrać kraj i następnie potwierdź wybór przyciskiem ⚠. Jeżeli wybrany przez Ciebie kraj nie jest wymieniony na liście, wybierz “...”
② Automatycznie rozpocznie się dostrajanie kanałów. Wszystkie dostępne programy telewizyjne

Sortowanie programów

① Nacisnąć na przycisk Ⓜ. Menu główne wyświetla się na ekranie.

2 Przyciskiem ⬆, wybierz Manual Store (Strojenie ręczne) i naciśnij >.

Plug & Play

zostaną zapamiętane. Operacja trwa kilka minut. Wyświetlany jest stan wyszukiwania i ilość znalezionych programów.. Po zakończeniu dostrajania menu zniknie.

Aby opuścić menu lub przerwać dostrajanie, naciśnij MENU. Jeżeli żaden program nie został znaleziony, przejdź do rozdziału porady na końcu podręcznika.

③ Jeżeli nadajnik lub sieć kablowa nadaje sygnał automatycznego sortowania, programy zostaną ponumerowane w ustalonej kolejności. Instalowanie jest zakończone.
4 Jeżeli taki sygnał nie jest nadawany, musisz użyć menu Sortowanie aby ponumerować programy.

Niektóre nadajniki lub sieci kablowe wysyłąją swoje własne parametry sortowania (według regionu, języka...). W takim wypadku możesz dokonać wyboru kryterium sortowania za pomocą przycisku ⬆ i potwierdzić wybór przyciskiem ⚠.

③ Wybierz program, dla którego chcesz zmienić numer przy pomocy przycisków ⊖ P + lub ① do ⑨.
4 Następnie użyj przycisku ⏻, aby wybrać Program No (numer programu) i wprowadź nowy numer przyciskami ⏻.
5 Przyciskiem ⬇, wybierz Store (zapamiętaj) i naciśnij ⬇.
⑥ Powtórz etapy ③ do ⑤ dla każdego programu.
⑦ Aby opuścić menu, naciśnij ⓘ+

Dźwięk Surround

Służy do uruchamiania lub wyłączania efektu dźwięku otaczającego. W wersji stereo pozwala to uzyskać wrażenie, że głośniki są bardziej od siebie oddalone.

Przyciski odtwarzacza wideo \*

Informacje na ekranie/stały numer Służy do wyświetlania / usuwania numeru programu i jego nazwy (jeżeli została nadana).Aby uaktywnić funkcję stałego wyświetlania numeru na ekranie, naciśnij przycisk i przytrzymaj wciśnięty przez 5 sekund.

Menu: Wywoływanie lub opuszczanie poszczególnych menu.

Kursor

Dzięki tym czterem przyciskom możesz poruszać się po poszczególnych menu.

Natężenie dźwięku

Służy do regulacji poziomu natężenia dźwięku.

Wyciszenie

Powoduje wyłączenie lub przywrócenie dźwięku.

Przyciski teletekstu (strona 4) lub przyciski odtwarzacza wideo *

Wybór gniazda zewnętrznego EXT (strona 3)

Czuwanie

Służy do ustawienia odbiornika telewizyjnego w trybie czuwania. Aby włączyć odbiornik naciśnij przycisk P ⊙⊕, ⏻, Ⓞ aż do ⑨.

Przyciski teletekstu (strona 4), oraz przyciski odtwarzacza wideo*

Format 16:9 (str. 5).

Wyłącznik czasowy (dostępne wyłącznie w niektórych wersjach odbiorników) Do wybierania odstępu czasu, po którym odbiornik wyłączy się automatycznie (od 0 do 240 minut).

Wstępna regulacja obrazu i dźwięku

Służy do wybrania jednego z ustawionych wstępnie trybów odtwarzania dźwięku lub wyświetlania obrazu. Pozycja Osobiste odpowiada ustawieniom wybranym w menu. przycisk nie używany.

Wyświetlanie teletekstu (strona 4)

Wybór programów

Służy do wybrania poprzedniego lub następnego programu. Numer programu, (nazwa) oraz tryb dźwięku będą wyświetlone przez kilka sekund na ekranie. W przypadku niektórych programów na dole ekranu pojawi się tytuł emisji.

Przyciski cyfr

Bezpośredni dostęp do programów. W programach z dwucyfrowym numerem, należy dodać drugą cyfrę zanim zniknie kreska.

Tryb odtwarzania dźwięku Służy do przełączania programów z Stereo (lub Nicam Stereo) na Mono lub w przypadku programów nadawanych w dwóch wersjach językowych, do wybrania pomiędzy trybem Dual I lub Dual II. Wskaźnik Mono świeci się na czerwono gdy ten tryb jest wybrany.

* Przyciski odtwarzacza wideo

Za pomocą pilota możesz regulować główne funkcje odtwarzacza wideo. Trzymaj wciśnięty przycisk VCR, znajdujący się z boku na pilocie, następnie naciśnij jeden z przycisków oznaczających poszczególne funkcje odtwarzacza wideo: ⏻ ⏻ ⬆ ⬇ ⬇ ⬇ ⬇ ⬇ ⬇

Pilot działa ze wszystkimi odtwarzaczami wideo, korzystającymi ze standardu RC5.

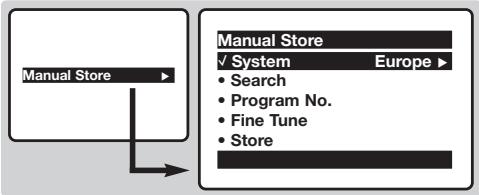

Strojenie ręczne

To menu umożliwia zapisywanie w pamięci poszczególnych programów pojedynczo lub po kolei.

① Nacisnąć na przycisk Ⓜ MENU.
2 Przyciskiem ⬆, wybierz Manual Store (strojenie ręczne) i naciśnij ⚠. Użyj przycisków ⬆, aby wybrać i ⏻, aby ustawić:

3 System: wybierz Europe (wykrywanie automatyczne *) lub West Europe (standard BG), East Europe (DK), UK (I) lub France (LL').

* Za wyjątkiem Francji (standard LL'), gdzie trzeba bezwzględnie wybrać opcję France.

4 Search (szukaj): naciśnij ⚠. Rozpocznie się przeszukiwanie. Z chwilą odnalezienia programu, przeszukiwanie zostaje zatrzymane. Przejdź do następnego etapu. Jeżeli znasz częstotliwość, na której nadawany, jest szukany program, po prostu wprowadź tę liczbę przy pomocy przycisków ① do ⑨. Jeżeli żaden program nie został znaleziony, przejdź do rozdziału porady na końcu podręcznika.
5 Program No. (nr programu): wprowadź pożądany numer programu za pomocą przycisków ◀> lub ① do ⑨.
6 Fine Tune: jeżeli jakość odbioru nie jest zadowalająca, wyreguluj za pomocą przycisków ◀◀▶.
⑦ Store (zapisz): naciśnij ➤. Program został zapisany w pamięci.
⑧ Powtórz czynności od ④ do ⑦ odpowiednią ilość razy, aby zapisać w pamięci ustawienia wszystkich programów.
⑨ Aby opuścić menu, naciśnij ⓘ+

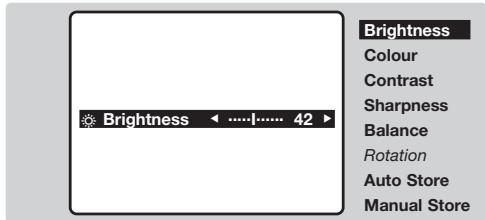

Inne ustawienia w menu

① Naciśnij na przycisk Ⓜ.
② Użyj przycisków ⬆, aby wybrać i ◀, aby ustawić:

- Brightness: zmienia stopień jasności obrazu.

• Colour: zmienia intensywność barwy.
- Contrast: zmienia różnicę pomiędzy barwami jasnymi i ciemnymi.
- Sharpness: zmienia ostrość obrazu.
- Balance: wyrównuje poziom dźwięku na lewym i prawym głośniku.
- Rotation (jeżeli jest dostępny): umożliwia regulację nachylenia obrazu.
- Auto Store: umożliwia uruchomienie automatycznego zapamiętania wszystkich programów. Następnie można przejść do sortowania programów (patrz str. I).

③ Aby opuścić menu, naciśnij ⓘ.

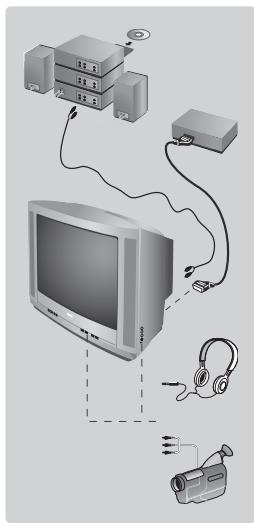

Inne funkcje

Użyj gniazdo eurozłącza z tyłu telewizora lub gniazd AV na panelu (jeżeli są dostępne). Niektóre wersje są wyposażone w 2 eurozłącza (EXT1 i EXT2).

Nacisnąć kilka razy Ⓞ, aby wybrać podłączone urządzenie.

Większość urządzeń przełącza się automatycznie (magnetowid, ...).

Gniazdo słuchawek (dostępne wyłącznie w niektórych wersjach)

Kiedy słuchawki są podłączone, dźwięk telewizora jest automatycznie wyłączany. Przyciski ⏻ △⊕ umożliwiają regulacje siły głosu.

Impedancja musi mieścić się w zakresie od 32 do 600 omów.

Wzmacniacz (dostępne tylko w niektórych wersjach)

Aby podłączyć odbiornik do systemu Hi-Fi, należy połączyć kablem audio wyjścia odbiornika TV "L" (lewy kanał) i "R" (prawy kanał) do wejścia audio we wzmacniaczu.

Przyciski telewizora

Telewizor jest wyposażony w 4 przyciski: VOLUME - + (- △+) (regulacja głośności) i PROGRAM - + (- P+) (wybór programów). Aby przejść do menu naciśnij równocześnie przyciski △ - i △+. Następnie użyj przycisków

- P + i - ∠ +, aby zmienić ustawienia.

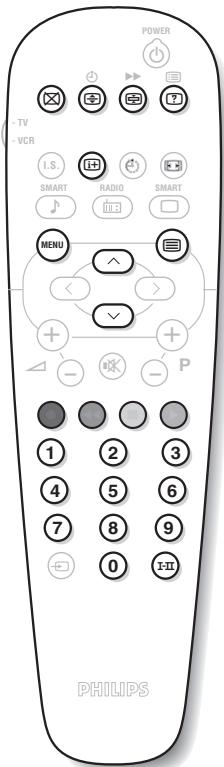

Teletekst

Teletekst jest systemem informacyjnym nadawanym przez niektóre kanały telewizyjne. Wiadomości podawane w teletekście odczytuje się podobnie jak gazetę. System ten umożliwia również odbieranie napisów dialogowych u dołu ekranu, co jest pomocne dla osób z upośledzeniem słuchu lub osób nie znających języka, w którym nadawany jest program (nadawanie w sieciach kablowych, w kanałach satelitarnych,...).

	Naciśnij przycisk:		Aby uzyskać:
		Wywołanie teletekstu:	Ta funkcja pozwala na przywołanie strony teletekstu, przejście na tryb przezroczysty a następnie na opuszczenie teletekstu. Najpierw pojawia się strona główna, zawierająca wykaz dostępnych nagłówków tematycznych. Każda rubryka ma przypisany trzycyfrowy numer strony, na której się znajduje.Jeżeli na wybranym kanale nie jest nadawany sygnał teletekstu, to wyświetła się numer 100 i ekran pozostaje czarny (w takiej sytuacji należy opuścić tryb teletekstowy i wybrać inny kanał).
		Wybór strony teletekstu	Za pomocą przycisków od 0 do 9 lub P +, ▲ ▼wprowadź numer żądanej strony. Na przykład aby przywołać stronę 120, naciśnij kolejno 1 2 0. Numer strony wyświetła się w lewym górnym rogu ekranu, licznik stron przeszukuje strony, następnie żądana strona jest wyświetlana na ekranie.Aby obejrzeć inną stronę, powtórz powyższe czynności.Jeżeli licznik wielokrotnie przeszukuje strony w sposób ciągły, oznacza to, że strona o wybranym numerze nie jest nadawana. Wybierz inny numer.
		Dostęp do nagłówków tematycznych	U dołu ekranu wyświetlane są barwne paski. Cztery kolorowe przyciski umożliwiają dostęp do odpowiadających im tematów lub stron.
		Strona główna	Służy do powrotu na stronę główną (zazwyczaj strona nr 100).
		Tymczasowe zatrzymanie	Służy do wznowienia lub tymczasowego zatrzymania wyświetlania teletekstu.
		Powiększenie strony	Służy do wyświetlenia kolejno najpierw górnej, potem dolnej połowy strony, a następnie do powrotu do normalnej wielkości strony.
		Zatrzymywanie przełączania się pod-stron	Niektóre strony teletekstowe zawierają tzw. pod-strony, które są automatycznie przełączane jedna po drugiej. Przy pomocy tego klawisza można zatrzymać przełączanie kolejnych podstron.W lewym górnym rogu ekranu pojawia się [IMAGE].
		Informacje ukryte	Służy do odsłonięcia lub schowania informacji ukrytych (np. rozwiązania zagadek).
		Ulubione strony	W ramach programów od 0 do 40, zawierających teletekst, możesz zapisać 4 ulubione strony, do których będziesz mieć bezpośredni dostęp za pomocą kolorowych przycisków (czerwony, zielony, żółty, niebieski).1 Naciśnij przycisk [MENU] aby przejść do trybu ulubionych stron.2 Wyświetl stronę teletekstu, którą chcesz zapisać w pamięci.3 Naciśnij wybrany przez siebie kolorowy przycisk i przytrzymaj wciśnięty przez 3 sekundy. Strona została zapisana.4 Powtórz powyższe czynności dla pozostałych kolorowych przycisków.5 Od tej chwili, gdy będziesz korzystać z teletekstu, Twoje ulubione strony będą pojawiać się w kolorowych paskach u dołu ekranu.Aby powrócić do zwykłych nagłówków tematycznych, naciśnij [MENU].Aby usunąć te ustawienia, przytrzymaj przycisk [IMAGE] wciśnięty przez 5 sekund.
		Podwójna strona telegazety(dostępne wyłącznie w niektórych wersjach)	Włączanie lub wyłączanie dwustronnicowego wyświetlania telegazety. Strona aktywna jest wyświetlana po lewej stronie, a strona następna po prawej. Naciśnij przycisk [IMAGE] jeżeli chcesz «zamrozić» jedną stronę (np.: spis treści).Aktywną stronę będzie strona prawa.Aby powrócić do normalnego trybu wyświetlania naciśnij [IMAGE].

Formaty 16:9

Jeżeli twój odbiornik posiada ekran 4:3.

Nacisnąć przycisku Ⓞ (lub ⬆) aby wybrać odpowiednią opcję:

4:3

Obraz jest wyświetlany w formacie 4:3.

Powiększ 4:3

Obraz jest powiększany w pionie. Ten rodzaj pracy stosujemy aby wyeliminować czarne pasy gdy program jest nadawany w formacie letterbox.

Kompres. 16:9

Obraz jest poddawany kompresji w pionie tak aby otrzymać format 16:9.

Jeżeli twój odbiornik posiada ekran 16:9.

Nacisnąć przycisku Ⓞ (lub ◀) aby wybrać odpowiednią opcję:

Telewizor został wyposażony w funkcję automatycznego przełączanie formatu, która odkodowuje specjalny sygnał emitowany przez niektóre stacje i dobiera odpowiedni format pracy odbiornika.

4:3

Obraz jest wyświetlany w formacie 4:3 z czarnymi pasami po obu stronach.

Obraz może być powiększany przy pomocy przycisków ⬆.

Zoom 14:9

Obraz jest powiększony do formatu 14:9, do obu stronach pozostają wąskię czarne pasy.

Przyciski ⬆ ⬆ umożliwiają pionowe przesuwanie obrazy, aby umożliwiać wyświetlanie napisów.

Zoom 16:9

Obraz jest powiększony do formatu 16:9. Ta opcja jest zalecana przy obrazach z czarnym pasem u góry i dołu ekranu (tzw.format panoramiczny). Użyć przycisków ▲▼ aby odsłonić napisy do filmu.

Zoom Napisy

Opcja ta umożliwia oglądanie filmów o formacie 4:3 na całej powierzchni ekranu i przy widocznych napisach do filmów. Użyć przycisków 📐√ aby opuścić lub podnieść dół obrazu.

Super Superszeroki

Umożliwia oglądanie filmów o formacie 4:3 na całej powierzchni ekranu rozszerzając boki obrazu. Użyć przycisków ⬆▼ aby odstonić napisy do filmu.

Szeroki Ekran

Umożliwia przywrócenie odpowiednich proporcji filmów nadawanych w formacie 16:9 wyświetlając obraz na całym ekranie.

Porady

Ustawienie telewizora

Odbiornik należy umieścić na solidnej, stabilnej podstawie, w odległości co najmniej 5 cm od innych przedmiotów, aby zapewnić odpowiednią wentylację. Nie wolno umieszczać na nim żadnych przedmiotów, a szczególnie wydzielających ciepło lub mogących spowodować zalanie odbiornika wodą.

Zły odbiór

W pobliżu instalacji lub wysokich budynków mogą występować zakłócenia w postaci rozdwojonego obrazu, odbić lub cieni. W takim przypadku należy zmienić ustawienie anteny.

Brak obrazu lub dźwięku

Sprawdź, czy prawidłowo podłączyłeś antenę? Sprawdź, czy wybrałeś prawidłowy system nadawania sygnału? (str. 3).

Teletekst

Niektóre czcionki są wyświetlane niewłaściwie?

Przytrzymaj przez 5 sekund przyciski △- i △+ telewizora w celu wyświetlenia menu Country.

Następnie, użyj przycisków ◀◀▶, aby wybrać kraj i zatwierdź przy pomocy ⓂNU.

Czuwanie

Dla oszczędności energii, telewizor jest wyposażony w elementy zapewniające niskie zużycie energii w trybie czuwania (poniżej 3 W).

Brak rezultatów?

Jeśli Twój odbiornik zepsuje się, nie próbuj naprawiać go samodzielnie, lecz skontaktuj się z serwisem swojego sprzedawcy.

Wskazówki dotyczące utylizacji

Baterie dostarczone z urządzeniem nie zawierają rtęci, kadmu, ani niklu, dla zachowania ochrony środowiska. Twój odbiornik wykonany jest z materiałów, które mogą być ponownie wykorzystane lub poddane recyklingowi. W celu ograniczenia ilości odpadów w środowisku naturalnym specjalne zakłady odbierają zużyte odbiorniki, rozmontowują je na części i gromadzą materiały do ponownego wykorzystania (informacji udzieli sprzedawca).

UWAGA!

W odbiorniku wysokie napięcie ! Przed zdjęciem obudowy wyjąć wtyczkę z gniazda sieciowego !
