BEDIENUNGSANLEITUNG 21PT4458 PHILIPS

DE Notieren Sie die Referenznummern Ihres Fernsehgeräts, die sich auf der Verpackung bzw. auf der Rückseite des Geräts befinden.

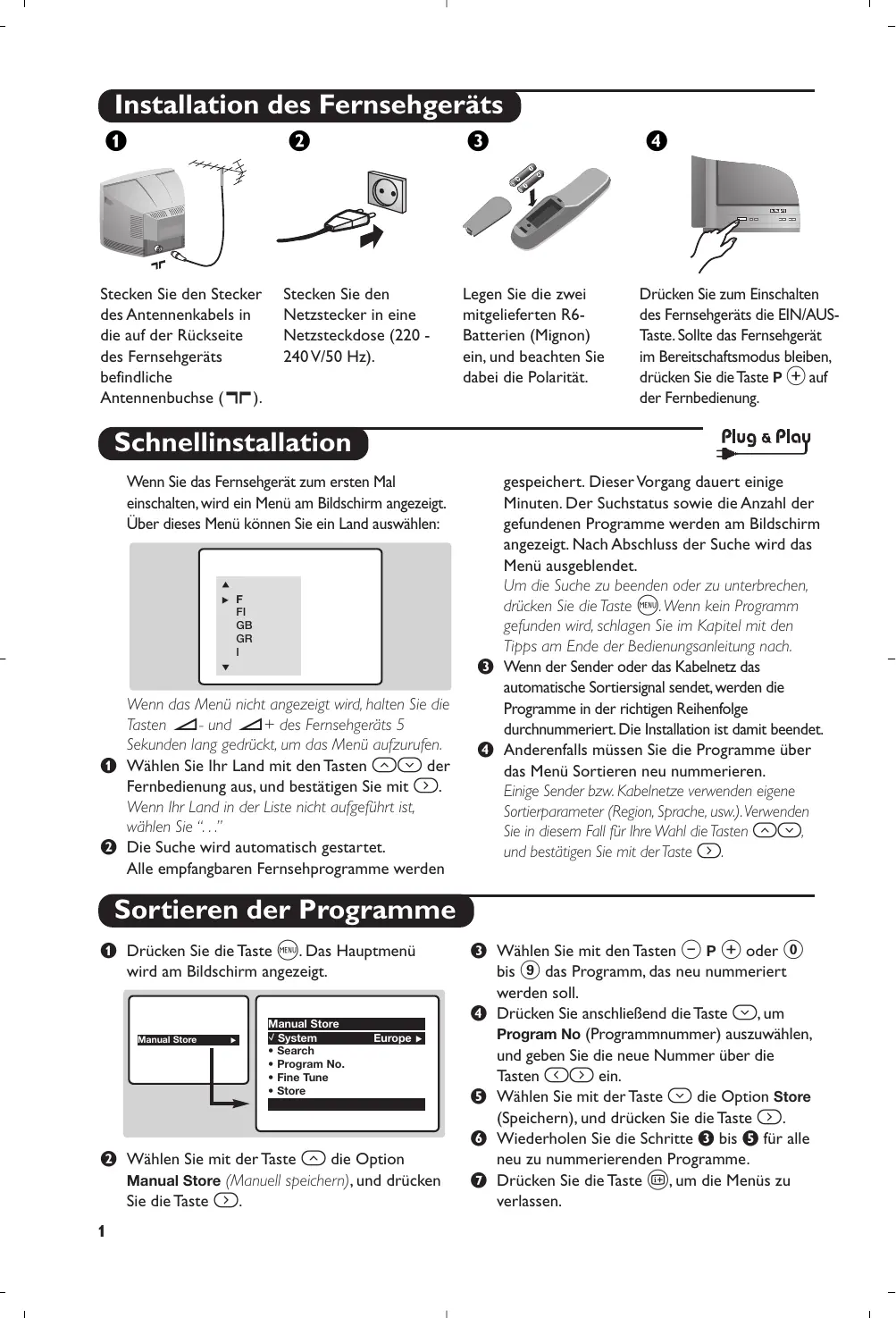

Installation des Fernsehgeräts

1

Stecken Sie den Stecker des Antennenkabels in die auf der Rückseite des Fernsehgeräts befindliche Antennenbuchse (77).

2

Stecken Sie den Netzstecker in eine Netzsteckdose (220 - 240 V/50 Hz).

3

Legen Sie die zwei mitgelieferten R6-Batterien (Mignon) ein, und beachten Sie dabei die Polarität.

4

Drücken Sie zum Einschalten des Fernsehgeräts die EIN/AUS-Taste. Sollte das Fernsehgerät im Bereitschaftsmodus bleiben, drücken Sie die Taste P ⊕ auf der Fernbedienung.

Schnellinstallation

Wenn Sie das Fernsehgerät zum ersten Mal einschalten, wird ein Menü am Bildschirm angezeigt. Über dieses Menü können Sie ein Land auswählen:

▲ ► F FI GB GR I ▼

Wenn das Menü nicht angezeigt wird, halten Sie die Tasten ▲- und ▲+ des Fernsehgeräts 5 Sekunden lang gedrückt, um das Menü aufzurufen.

Wählen Sie Ihr Land mit den Tasten ⬆️ der Fernbedienung aus, und bestätigen Sie mit >. Wenn Ihr Land in der Liste nicht aufgeführt ist, wählen Sie “...”
② Die Suche wird automatisch gestartet. Alle empfangbaren Fernsehprogramme werden

Sortieren der Programme

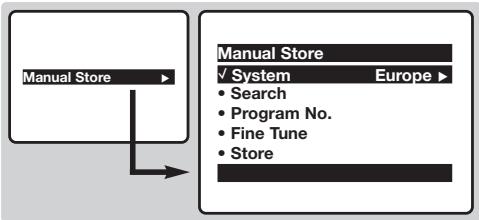

1 Drücken Sie die Taste Ⓜ. Das Hauptmenü wird am Bildschirm angezeigt.

2 Wählen Sie mit der Taste ⬆ die Option Manual Store (Manuell speichern), und drücken Sie die Taste >.

Plug & Play

gespeichert. Dieser Vorgang dauert einige Minuten. Der Suchstatus sowie die Anzahl der gefundenen Programme werden am Bildschirm angezeigt. Nach Abschluss der Suche wird das Menü ausgeblendet.

Um die Suche zu beenden oder zu unterbrechen, drücken Sie die Taste MENU. Wenn kein Programm gefunden wird, schlagen Sie im Kapitel mit den Tipps am Ende der Bedienungsanleitung nach.

3 Wenn der Sender oder das Kabelnetz das automatische Sortiersignal sendet, werden die Programme in der richtigen Reihenfolge durchnummeriert. Die Installation ist damit beendet.
4 Anderenfalls müssen Sie die Programme über das Menü Sortieren neu nummerieren. Einige Sender bzw. Kabelnetze verwenden eigene Sortierparameter (Region, Sprache, usw.). Verwenden Sie in diesem Fall für Ihre Wahl die Tasten ⬆️, und bestätigen Sie mit der Taste >.

3 Wählen Sie mit den Tasten ⋒ P ⊕ oder ① bis ⑨ das Programm, das neu nummeriert werden soll.
4 Drücken Sie anschließend die Taste √, um Program No (Programmnummer) auszuwählen, und geben Sie die neue Nummer über die Tasten <> ein.
5 Wählen Sie mit der Taste ☑ die Option Store (Speichern), und drücken Sie die Taste >.
⑥ Wiederholen Sie die Schritte ③ bis ⑤ für alle neu zu nummerierenden Programme.
⑦ Drücken Sie die Taste ⓘ+, um die Menüs zu verlassen.

Die Tasten der Fernbedienung

Surround-Ton

Zum Aktivieren/Deaktivieren des Raumklangeffekts. Bei Stereo-Klang wird der Eindruck vermittelt, die Lautsprecher stünden weiter auseinander.

Taste für Videorecorder \*

Bildschirminfos/Permanente Programmanzeige

Zum Anzeigen bzw. Ausblenden der Programmnummer, des Programmnamens (falls vorhanden) und des Tonmodus. Drücken Sie diese Taste fünf Sekunden lang, um die permanente Programmanzeige zu aktivieren.

Menü

Zum Anzeigen bzw. Ausblenden der Menüs.

Pfeiltasten

Mit diesen 4 Tasten können Sie sich innerhalb der Menüs bewegen.

Lautstärke

Zum Einstellen der Lautstärke.

Stummtaste

Zum vorübergehenden Abschalten bzw. Wiedereinschalten des Tons.

Tasten für Videotext (S.4)

oder Tasten für Videorecorder *

Wahl der EXT-Anschlüsse (S.3)

TV VCR SMART RADIO SMART MENU P 1 2 3 4 5 6 7 8 9 0 I-II

Bereitschaftsmodus

Zum Umschalten des Fernsehgeräts in den Bereitschaftsmodus. Um das Fernsehgerät erneut einzuschalten, drücken Sie die Taste P ⊖⊕, ⭕, Ⓞ bis ⑨.

Tasten für Videotext (S. 4), und tasten für Videorecorder\*

Format 16:9 (S. 5).

Automatische Abschaltung

(nur bei einigen Modellen verfügbar) Zur Auswahl der Zeitspanne, nach welcher das Fernsehgerät automatisch in den Bereitschaftsmodus schaltet (von 0 bis 240 Minuten).

Bild- und Ton-Voreinstellungen

Bietet Zugriff auf eine Reihe von Voreinstellungen für Bild und Ton. Die Position Persönlich entspricht den in den Menüs vorgenommenen Einstellungen.

Nicht verwendete Taste.

AufrufVideotext (S. 4)

Programmwahl

Zum Umschalten auf das vorhergehende oder nächste Programm. Programmnummer, (Programmname) und Tonmodus werden einige Sekunden lang angezeigt. Bei einigen Sendern wird am unteren Bildschirmrand der Titel der Sendung angezeigt.

Zifferntasten

Zur direkten Eingabe der Programmnummer. Bei einer zweistelligen Programmnummer muss die zweite Ziffer eingegeben werden, bevor der Strich erlischt.

Tonmodus

Ermöglicht die Ausgabe von Stereo-bzw. Nicam-Stereo-Sendungen in Mono bzw. für zweisprachige Sendungen die Auswahl zwischen Dual I und Dual II.

Beim Umschalten auf Mono erscheint die Angabe Mono in Rot.

\* Taste für Videorecorder

Mit der Fernbedienung können Sie die Hauptfunktionen des Videorecorders steuern. Halten Sie die Taste für Videorecorder seitlich an der Fernbedienung gedrückt. Drücken Sie dann eine der folgenden Tasten, um auf die Funktionen des Videorecorders zuzugreifen: ⏻ ⏻ ⚡️ ▶ ▶ ▶ MENU ⬇ ∨ ∨ ◯ P ⊖ + ● ◀◀ ■ ▶ ⑩ Die Fernbedienung kann mit allen Modellen verwendet werden, die mit dem Standardcode RC5 arbeiten.

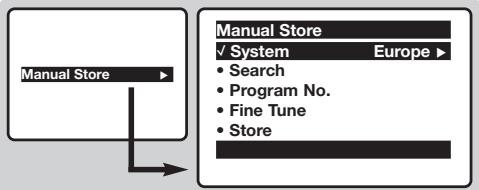

Manuell speichern

Mit Hilfe dieses Menüs können Programme hinzugefügt oder einzeln gespeichert werden.

1 Drücken Sie die Taste MENU.
2 Wählen Sie mit der Taste ⬤ die Option Manual Store, und drücken Sie die Taste >. Verwenden Sie die Tasten ⬤ zum Auswählen und die Tasten <> zum Einstellen der folgenden Optionen:

3 System: Wählen Sie Europe (automatische Erkennung*) oder West Europe (Empfangsnorm BG), East Europe (Osteuropa; DK), UK (Großbritannien; I) oder France (Frankreich; LL').

* Ausnahme: Frankreich (Empfangsnorm LL'). Dort muss die Option France gewählt werden.

4 Search (Suche): Drücken Sie die Taste ➤. Der Suchvorgang wird gestartet. Bei jedem gefundenen Programm wird der Suchlauf angehalten. Fahren Sie mit dem nächsten Schritt fort. Wenn Ihnen die Frequenz des gesuchten Programms bekannt ist, können Sie die entsprechende Zahl mit Hilfe der Tasten ① bis ⑨ direkt eingeben. Wenn kein Programm gefunden wird, schlagen Sie im Kapitel mit den Tipps am Ende der Bedienungsanleitung nach.
5 Program No.: Geben Sie mit Hilfe der Tasten ◀> oder ① bis ⑨ die gewünschte Programmnummer ein.
6 Fine Tune: Wenn die Empfangsqualität nicht zufriedenstellend ist, korrigieren Sie mit den Tasten <>>.
⑦ Store (Speichern): Drücken Sie die Taste ▶. Das Programm wird gespeichert.
⑧ Wiederholen Sie die Schritte ④ bis ⑦, bis alle Programme gespeichert sind.
9 Drücken Sie die Taste ⓘ, um die Menüs zu verlassen.

Weitere im Menü verfügbare Einstellungen

① Drücken Sie die Taste Ⓜ MENU.
2 Verwenden Sie die Tasten ⬆ ⬇ zum Auswählen und die Tasten ⬇ ⭇ zum Einstellen der folgenden Optionen:

Brightness ← ......1...... 42 ►

Brightness

Colour

Contrast

Sharpness

Balance

Rotation

Auto Store

Manual Store

• Brightness: Zum Einstellen der Helligkeit des Bildes.
  • Colour: Zum Einstellen der Farbintensität.
• Contrast: Zum Einstellen des Bildkontrasts.
• Sharpness: Zum Einstellen der Bildschärfe.
  • Balance: Zum Ausgleichen des Tons zwischen dem linken und rechten Lautsprecher.
• Rotation (sofern verfügbar): Zum Einstellen der Bildneigung.
• Auto Store: Zum Starten einer automatischen Speicherung aller Programme. Anschließend müssen die Programme sortiert werden (siehe S. 1).

3 Drücken Sie die Taste ⓘ, um die Menüs zu verlassen.

Weitere Funktionen

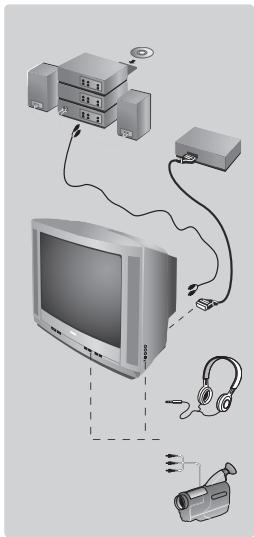

Anschluss von anderen Geräten

Verwenden Sie die EXT-Buchse auf der Rückseite des Fernsehgeräts oder die AV-Buchsen auf der Vorderseite (sofern vorhanden). Einige Modelle verfügen über 2 Buchsen für externe Geräte (EXT1 und EXT2). Um das angeschlossene Gerät auszuwählen, drücken Sie mehrmals die Taste ☐.

Die meisten Geräte (Videorecorder usw.) übernehmen selbst die Umschaltung.

Kopfhörerbuchse (nur bei bestimmten Modellen)

Wenn der Kopfhörer angeschlossen ist, wird der Ton des Fernsehgeräts automatisch stumm geschaltet. Mit den Tasten ⏻ 4⊕ kann die Lautstärke eingestellt werden. Die Impedanz des Kopfhörers muss zwischen 32 und 600 Ohm liegen.

Verstärker (nur bei einigen Modellen verfügbar)

Zum Anschluß an eine Hifi-Anlage benutzen Sie ein Audio-Verbindungskabel. Verbinden Sie die Anschlüsse "L" und "R" des Fernsehgerätes mit einem Eingang "AUDIO IN" "L" und "R" des Verstärkers.

Die Tasten des Fernsehgeräts

Das Fernsehgerät besitzt 4 Tasten: VOLUME - + (- △ +) und PROGRAM - + (- P +). Um auf die Menüs zuzugreifen, drücken Sie gleichzeitig die Tasten △ - und △ +. Verwenden Sie anschließend die Tasten - P + und - △ +, um Einstellungen vorzunehmen.

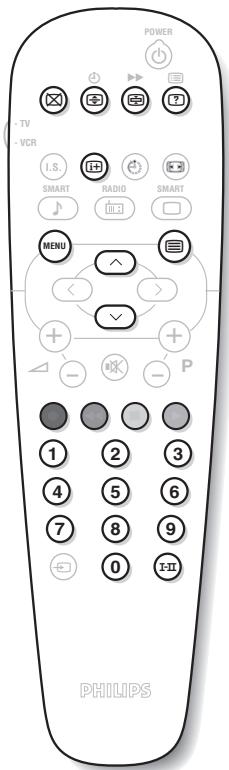

Videotext

Videotext ist ein Informationssystem, das von einigen Sendern ausgestrahlt wird und wie eine Zeitung gelesen werden kann. Dieses System ermöglicht auch den Zugang zu Untertiteln für Schwerhörige oder Personen, die mit der Sprache des übertragenen Programms (über Kabel, Satellit usw.) nur wenig vertraut sind.

POWER TV VCR I.S. SMART RADIO SMART MENU P PHILIPS

Taste:		Funktion:
	Aufruf Videotext	Zum Aufrufen des Videotexts, zum Wechsel in den “transparenten Modus” und zum Verlassen des Videotexts. Das Inhaltsverzeichnis mit der Liste der Themen, auf die Sie zugreifen können, wird angezeigt. Jedes Thema weist eine dreistellige Seitenzahl auf.Wenn ein Sender keinen Videotext ausstrahlt, erscheint unter der Anzeige 100 ein schwarzer Bildschirm (verlassen Sie in diesem Fall den Videotext und wählen Sie einen anderen Sender).
0/9	Wahl einer Seite	Geben Sie die gewünschte Seitenzahl mit den Tasten 0 bis 9 bzw. P +, √ √ ein. Geben Sie z. B. für Seite 120 Folgendes ein: 1 2 0. Die Nummer erscheint oben links, und die Seite wird angezeigt, sobald sie gefunden wurde. Wiederholen Sie diese Schritte, um eine andere Seite aufzurufen.Wenn der Seitenzähler weitersucht, wird die Seite nicht übertragen. Geben Sie eine andere Seitennummer ein.
	Direkter Zugang zu den Themen	Am unteren Bildschirmrand werden farbige Bereiche angezeigt. Mit den 4 farbigen Tasten können Sie die entsprechenden Seiten bzw. Themen aufrufen.
	Inhaltsverzeichnis	Zur Rückkehr zum Inhaltsverzeichnis (in der Regel Seite 100).
	Vorübergehendes Abschalten der Anzeige	Zum vorübergehenden Aktivieren oder Deaktivieren der Videotextanzeige.
	Vergrößern einer Seite	Zum Anzeigen des oberen bzw. unteren Teils einer Seite, bei anschließender Rückkehr zur normalen Größe.
	Abschalten der abwechselnden Anzeige von Unterseiten	Einige Seiten enthalten Unterseiten, die automatisch aufeinanderfolgen. Mit dieser Taste kann die wechselnde Anzeige von Unterseiten gestoppt oder wiederaufgenommen werden. Die Angabe 📄 wird oben links angezeigt.
	Versteckte Informationen	Zum Anzeigen oder Ausblenden von versteckten Informationen (Lösungen von Spielen)
	Vorzugsseiten	Für die Videotextprogramme 0 bis 40 können Sie 4 Vorzugsseiten speichern und diese direkt über die farbigen Tasten (rot, grün, gelb, blau) aufrufen.1 Drücken Sie die Taste Ⓔ️, um in den Vorzugsseitenmodus zu wechseln.2 Rufen Sie die Videotextseite auf, die Sie speichern möchten.3 Drücken Sie anschließend 3 Sekunden lang eine farbige Taste Ihrer Wahl. Die Seite wird gespeichert.4 Wiederholen Sie diese Schritte mit den anderen farbigen Tasten.5 Sobald Sie nun den Videotext aufrufen, werden Ihre Vorzugsseiten am unteren Bildschirmrand farbig angezeigt. Um wieder die üblichen Rubriken anzuzeigen, drücken Sie die Taste Ⓔ️.Um diese Einstellungen zu löschen, drücken Sie 5 Sekunden lang die Taste Ⓔ️
	Doppelseitiger Videotext(nur bei bestimmten Modellen verfügbar)	Aktivieren oder Aufheben der doppelseitigen Videotextanzeige. Die aktivierte Seite wird links angezeigt, die Folgeseite rechts. Mit der Taste Ⓔ️ können Sie eine Seite anhalten (zum Beispiel das Inhaltsverzeichnis). Nun ist die rechte Seite aktiviert. Um zum normalen Betrieb zurückzukehren, drücken Sie auf Ⓔ️.

Bildformate 16:9

Falls Ihr Fernsehgerät mit einem Bildschirm im 4:3 Format ausgestattet ist

Die Taste 📊 (oder ∧∨) drücken, um die verschiedenen Funktionsarten zu wählen:

4:3

Das Bild wird im 4:3 Format wiedergegeben

Erweitert 4:3

Das Bild wird vertikal vergrößert. Dieser Modus wird angewendet zur Vermeidung von schwarzen Balken bei Sendungen im Letterbox Format.

16:9 Format

Die Bildhöhe wird gestaucht auf das Format 16:9.

Falls Ihr Fernsehgerät mit einem Bildschirm im 16:9 Format ausgestattet ist

Die Taste Ⓜ (oder ◀) drücken, um die verschiedenen Funktionsarten zu wählen:

Der Fernseher ist mit einer automatischen Umschaltung ausgestattet, die das von einigen Programmen gesendete Kenn- Signal dekodiert und das richtige Bildschirmformat wählt.

4:3

Das Bild wird im Format 4:3 wiedergegeben, ein schwarzer Streifen erscheint an jeder Seite des Bildes. Sie können das Bild allmählich vergrößern, indem Sie die Tasten ⬆️drücken.

Zoom 14:9

Das Bild ist auf das Format 14:9 vergrößert, ein kleiner schwarzer Streifen bleibt an jeder Seite des Bildes. Mit den Tasten ⬆️ kann das Bild nach oben oder nach unten verschoben werden, um die Untertitel sichtbar zu machen.

Zoom 16:9

Das Bild ist auf das Format 16:9 vergrößert. Diese Funktionsart wird empfohlen, um ein Letterboxbild mit schwarzen Streifen oben und unten im Vollformat zu zeigen. Wenn Sie die Untertitel sehen möchten, betätigen Sie die Tasten ⬇√.

16:9 Untertitel

Mit dieser Funktionsart können die Bilder 4:3 auf der ganzen Bildschirmfläche gesehen werden, indem die Untertitel sichtbar bleiben. Mit den Tasten ⬆️ kann der untere Teil des Bildes nach unten oder nach oben geschoben werden.

Super Zoom

Mit dieser Funktionsart können die Bilder im Format 4:3 auf der ganzen Bildschirmfläche gesehen werden, indem beide Seiten des Bildes verbreitert werden. Wenn Sie die Untertitel sehen möchten, betätigen Sie die Tasten ⬆ √.

Breitbild

Mit dieser Funktionsart kann das richtige Bildformat, das in 16:9 übertragen wird, wieder hergestellt werden, indem es voll im Bildschirm angezeigt wird.

Tipps

Aufstellen des Fernsehgeräts

Stellen Sie das Fernsehgerät auf eine stabile Unterlage. Um das Gerät herum sind mindestens 5 cm Platz zu lassen. Um Gefahren zu vermeiden, setzen Sie das Fernsehgerät nicht größerer Wärme aus, verhindern Sie Kontakt mit Wasser, und legen Sie keine Gegenstände auf dem Gerät ab.

Schlechter Empfang

Die Nähe von Bergen oder hohen Gebäuden kann die Ursache von Doppelbildern, Echos oder Schattenbildern sein. Richten Sie in diesem Fall die Antenne neu aus.

Kein Bild oder Ton

Ist das Antennenkabel richtig angeschlossen? Ist das richtige TV-System ausgewählt? (S. 3).

Videotext

Werden einige Zeichen nicht korrekt angezeigt? Halten Sie die Tasten △- und △+ des Fernsehgeräts 5 Sekunden lang gedrückt, um das Menü Country (Land) aufzurufen. Wählen Sie anschließend mit den Tasten ◀> Ihr Land aus, und bestätigen Sie die Auswahl mit MENI.

Bereitschaftsmodus

Um Energie zu sparen, ist Ihr Fernsehgerät mit Bauteilen ausgerüstet, die im Bereitschaftsmodus einen geringen Energieverbrauch haben (unter 3 W).

Immer noch kein Erfolg?

Versuchen Sie bei einem Defekt nie, das Fernsehgerät selbst zu reparieren, sondern setzen Sie sich mit dem Kundendienst in Verbindung.

Recycling-Hinweis

Aus Gründen des Umweltschutzes enthalten die mitgelieferten Batterien weder Quecksilber noch Cadmium oder Nickel. Die Bauteile des Fernsehgeräts bestehen aus Materialien, die wiederverwendbar sind oder recycelt werden können. Um die Umweltbelastung zu minimieren, werden die gebrauchten Geräte von Spezialfirmen entsorgt, die sie dann für das Recycling weiterverarbeiten. (Weitere Information erhalten Sie bei Ihrem Fachhändler.)
