Typ produktu	Lodówka termoelektryczna
Marka	Mobicool
Model	W38 ACDC
Pojemność	38 litrów
Zasilanie DC	12 V (gniazdo zapalniczki)
Zasilanie AC	230 V
Tryby chłodzenia	ECO i MAX (na zasilaniu sieciowym 230 V)
Technika chłodzenia	Efekt Peltiera
Wentylacja	Za pomocą wbudowanego wentylatora
Funkcja ogrzewania	Do 65 °C (z dodatkowym wyposażeniem)
Ochrona akumulatora	ABS aktywowany (opcjonalnie)
Izolacja	Pianka poliuretanowa (cyklopentan)
Zastosowanie	Mobilne, kempingowe, domowe
Dołączone akcesoria	Kabel DC, kabel AC
Akcesoria opcjonalne	Transformator Y24, pokrywa izolacyjna, pokrywa z przegrodami, torby
Konserwacja	Czyścić wilgotną szmatką, nie zanurzać
Możliwość naprawy	Naprawa tylko przez autoryzowany serwis
Bezpieczeństwo	Nie używać gdy uszkodzony, poza zasięgiem dzieci poniżej 8 lat
Instrukcje podłączenia	Odłączyć przed czyszczeniem, nie ciągnąć za kabel

Często zadawane pytania - W38 ACDC Mobicool

Jak schładzać lub ogrzewać lodówką W38 ACDC?

Aby schłodzić, podłącz urządzenie do źródła 12 V DC lub 230 V AC. Na zasilaniu sieciowym AC użyj przełącznika, aby wybrać tryb ECO lub MAX. Aby ogrzać, potrzebne jest dodatkowe wyposażenie Podgrzewacz: ustaw przełącznik na HOT (czerwona kontrolka).

Czy mogę używać lodówki na akumulatorze samochodowym?

Tak, podłącz kabel DC do gniazda zapalniczki (12 V). Upewnij się, że zapłon jest włączony. Lodówka jest wyposażona w ochronę akumulatora (ABS opcjonalnie) aby zapobiec nadmiernemu rozładowaniu.

Co zrobić, jeśli lodówka nie działa?

Sprawdź napięcie w gnieździe (włączony zapłon dla 12 V). Sprawdź bezpieczniki (przełącznik DC i pojazdu). Jeśli wentylator lub element chłodzący jest uszkodzony, skontaktuj się z autoryzowanym serwisem.

Jak wyczyścić moją lodówkę Mobicool?

Odłącz urządzenie. Wyczyść wnętrze i zewnętrzną część wilgotną szmatką. Nie używaj ściernych środków czyszczących. Nigdy nie zanurzaj lodówki w wodzie.

Czy mogę pozostawić lodówkę włączoną bez przerwy?

Tak, może działać bez przerwy. W trybie DC odłącz ją, gdy silnik jest wyłączony, aby uniknąć rozładowania akumulatora. Na zasilaniu sieciowym AC używaj trybu ECO, aby oszczędzać energię.

Jaka jest maksymalna temperatura ogrzewania?

Z dodatkowym wyposażeniem Podgrzewacz, lodówka może ogrzać do 65 °C. Czerwona kontrolka wskazuje tryb ogrzewania.

Jak oszczędzać energię z tą lodówką?

Umieść lodówkę w dobrze wentylowanym miejscu, z dala od słońca. Używaj trybu ECO na zasilaniu sieciowym AC. Pozwól schłodzić się jedzeniu przed umieszczeniem go w środku i otwieraj lodówkę jak najrzadziej.

Czy pokrywa lodówki się zamyka?

Tak, w modelach z składanym uchwytem, pokrywa jest zablokowana, gdy uchwyt jest z tyłu lub podczas transportu. Aby otworzyć, przechyl uchwyt do przodu.

Czy mogę używać urządzeń elektrycznych wewnątrz lodówki?

Nie, nie używaj żadnych urządzeń elektrycznych wewnątrz, chyba że są zalecane przez producenta. Może to uszkodzić urządzenie.

Co zrobić, jeśli gniazdo zapalniczki nagrzewa się nienormalnie?

Zabrudzone gniazdo może powodować słaby kontakt. Wyczyść gniazdo lub sprawdź montaż złącza. Jeśli problem będzie się powtarzał, zleć sprawdzenie wykwalifikowanemu elektrykowi.

INSTRUKCJA OBSŁUGI W38 ACDC Mobicool

PL Przenośna lodówka termoelektryczna Instrukcja obsługi .....144

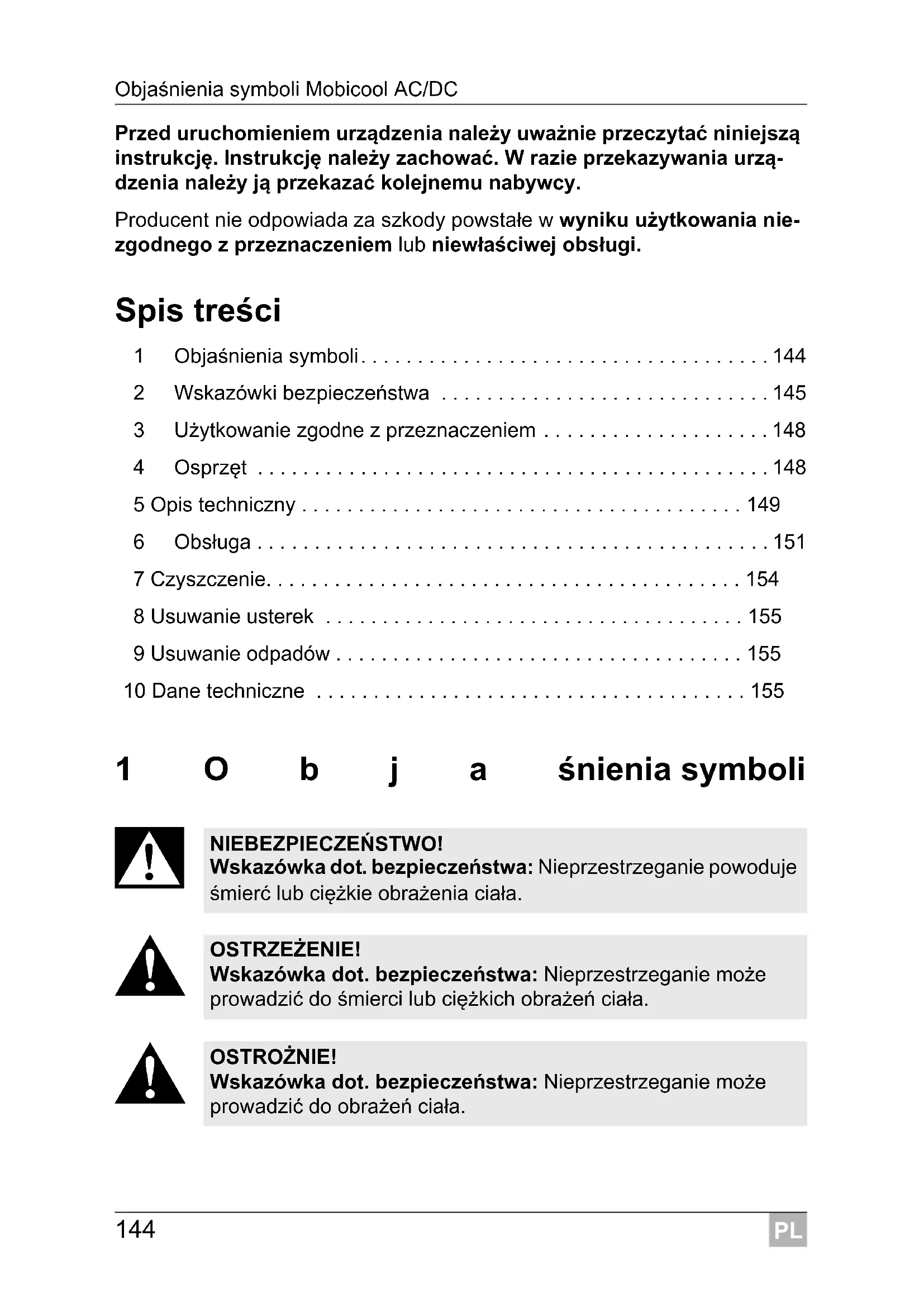

Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją przekazać kolejnemu nabywcy.

Producent nie odpowiada za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi.

Spis treści

1 Objaśnienia symboli....144
2 Wskazówki bezpieczeństwa 145
3 Użytkowanie zgodne z przeznaczeniem ..... 148
4 Osprzęt 148
5 Opis techniczny 149
6 Obsługa 151
7 Czyszczenie....154
8 Usuwanie usterek 155
9 Usuwanie odpadów 155
10 Dane techniczne 155

1 O b j a śnienia symboli

NIEBEZPIECZEŃSTWO!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie powoduje śmierć lub ciężkie obrażenia ciała.

OSTRZEŻENIE!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała.

OSTROŻNIE!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała.

UWAGA!

Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu.

WSKAZÓWKA

Informacje uzupełniające dot. obsługi produktu.

▶ Obsługa: Ten symbol wskazuje, że użytkownik musi podjąć jakieś działanie. Wymagane działania zostały opisane krok po kroku.
√ Ten symbol opisuje wynik działania.

Rys. 1 5, strona 3: Ten odnośnik wskazuje element na rysunku, w tym przypadku „Pozycję 5 na rysunku 1 na stronie 3”.

2 Wskazówki bezpieczeństwa

2.1 Ogólne bezpieczeństwo

NIEBEZPIECZEŃSTWO!

- W łodziach: W przypadku zasilania sieciowego należy bezwzględnie zadbać o zabezpieczenie zasilania wyłącznikiem ochronnym różnicowoprądowym.

OSTRZEŻENIE!

• Uruchamianie urządzenia jest zabronione, gdy ma ono widoczne uszkodzenia.
• Gdy przewód zasilania ulegnie uszkodzeniu, musi zostać wymieniony przez producenta, jego serwis lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.
• Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Niefachowe naprawy mogą spowodować poważne niebezpieczeństwo.

• Dzieci od 8 roku życia i osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych oraz/lub osoby niedysponujące stosowną wiedzą i doświadczeniem mogą użytkować to urządzenie, o ile osoby te znajdują się pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i zrozumiały ewentualne zagrożenia wynikające z niewłaściwego użytkowania.

• Dzieci nie mogą również czyścić i konserwować urządzenia bez nadzoru.

• Dzieci nie mogą bawić się urządzeniem.
• Należy dopilnować, aby dzieci nie bawiły się urządzeniem.
• Urządzenie należy stosować i przechowywać poza zasięgiem dzieci poniżej 8 roku życia.
• W urządzeniu nie wolno przechowywać substancji wybuchowych, np. pojemników aerozolowych z palnym gazem wytłaczającym.

OSTROŻNIE!

• Urządzenie należy odłączyć od sieci
• przedka żdym czyszczeniem i konserwacją
• p o k a żdym użyciu

- Środki spożywcze mogą być przechowywane tylko w oryginalnych opakowaniach lub odpowiednich pojemnikach.

UWAGA!

- Należy porównać dane dotyczące napięcia na tabliczce znamionowej z danymi dostępnego źródła zasilania.

- Urządzenie można podłączać wyłącznie:

- za pomocą przewodu zasilania prądem stałym do gniazda prądu stałego w pojeździe (np. gniazda zapalniczki)

- lub za pomocą przewodu zasilania prądem o napięciu 230 V do sieci prądu przemiennego 230 V

- za pomocą przewodu zasilania prądem stałym do gniazda prądu stałego w pojeździe (np. gniazda zapalniczki) - lub za pomocą przewodu zasilania prądem o napięciu 230 V do sieci prądu przemiennego 230 V

- Wtyczki nie należy nigdy wyciągać z gniazda zapalniczki samochodowej ani gniazdka elektrycznego, pociągając za przewód zasilania.

- Jeśli przenośna lodówka jest podłączona do gniazdka DC: Przed podłączeniem do ładowarki należy odłączyć lodówkę i inne urządzenia od akumulatora.

- Jeśli przenośna lodówka jest podłączona do gniazdka DC: Wyłączając silnik należy odłączyć urządzenie lub je wyłączyć. W przeciwnym razie akumulator może się rozładować.

- Przenośna lodówka nie nadaje się do transportu substancji żrácych lub zawierających rozpuszczalniki!

- Izolacja tej przenośnej lodówki zawiera cyklopentan. Znajdujące się w materiale izolacyjnym gazy wymagają specjalnej procedury utylizacyjnej. Na koniec żywotności tego urządzenia należy je dostarczyć do specjalistycznego zakładu utylizacyjnego.

2.2 Bezpieczeństwo podczas eksploatacji urządzenia

NIEBEZPIECZEŃSTWO!

- Nigdy nie należy chwytać nieosłoniętymi rękoma gołych przewodów. Dotyczy to przede wszystkim zasilania z sieci prądu przemiennego.

OSTROŻNIE!

- Przed użyciem należy sprawdzić, czy przewód i wtyczka są suche.

UWAGA!

• Wewnątrz przenośnej lodówki nie należy używać żadnych urządzeń elektrycznych – z wyjątkiem urządzeń zaleconych przez producenta.
• Nie należy ustawiać urządzenia w pobliżu otwartego ognia i innych źródeł ciepła (ogrzewanie, silne promieniowanie słoneczne, piec gazowy itp.).
• Niebezpieczeństwo przegrzania!

Należy zawsze pamiętać, że ciepło powstające przy eksploatacji musi być odpowiednio odprowadzone. Należy zadbać o to, aby urządzenie stało w odpowiedniej odległości od ścian lub przedmiotów, tak by możliwa była cyrkulacja powietrza.

• Należy uważać, aby nie zakrywać otworów wentylacyjnych.
• Wypełnianie wewnętrznego pojemnika cieczami i lodem jest zabronione.
• Zanurzanie urządzenia w wodzie jest zabronione.
• Urządzenie i przewody należy chronić przed wysoką temperaturą i wilgocią.

3 U żytkowanie zgodne z przeznacze- niem

Lodówka nadaje się do chłodzenia środków spożywczych.

Urządzenie chłodzące jest przeznaczone do użytku domowego i w podobnych obszarach zastosowań, takich jak:

● aneksy kuchenne w sklepach, biurach i innych miejscach pracy
- w rolnictwie
- przez gości hotelowych, motelowych i innych miejscach noclegowych
- w barach mlecznych
- w kateringu i podobnych miejscach żywienia zbiorowego

Urządzenie może mieć również dodatkowe wyposażenie do podgrzewania.

Urządzenie może być zasilane prądem z:

- gniazda wtykowego DC w samochodzie (np. zapalniczki), na łodzi lub samochodzie campingowym (zob. dane dot. napięcia na tabliczce zna-mionowej)

- sieci prądu przemiennego 230V

Urządzenie można stosować na kempingu. Nie można go wystawiać na deszcz.

OSTROŻNIE! Zagrożenie zdrowia!

Należy sprawdzić, czy wydajność chłodzenia odpowiada wymaganiom związanym z przechowywaną żywnością lub lekami.

4 O s p r z et

Dostępne jako osprzęt (nieobjęte zakresem dostawy):

Nazwa Opis

Y24 Przetwornik 24/12 DC/DC

do podłączania przenośnej 12-voltowej lodówki do prądu o napięciu 24 V

5 Opis techniczny

Przenośna lodówka to urządzenie mobilne. Może ona chłodzić produkty albo je podgrzewać do maks temp. 65 °C (jeśli ma dodatkowe wyposażenie do podgrzewania).

Chłodzenie jest termoelektryczne (z wykorzystaniem efektu Peltiera – bez ruchomych elementów), odprowadzanie ciepła następuje przez wentylator.

Po podłączeniu lodówki do sieci prądu zmiennego 230 V można skorzystać z dwóch trybów pracy:

● Tryb ECO: zużywa mniej energii
- Tryb MAX: lodówka osiąga maksymalną moc chłodzenia

Wymaga wydajność chłodzenia jest ustawiana za pomocą regulatora wydajności chłodzenia.

Aby zwiększyć wydajność chłodzenia, przekręcić regulator wydajności chłodzenia zgodnie z ruchem wskazówek zegara.

W celu uzyskania maksymalnej wydajności chłodzenia przekręcić regulator wydajności chłodzenia do końca zgodnie z ruchem wskazówek zegara (Pozycja „max”).

Aby zmniejszyć wydajność chłodzenia, przekręcić regulator wydajności chłodzenia przeciwnie do ruchu wskazówek zegara.

Aby wyłączyć urządzenie chłodzące, przekręcić regulator wydajności chłodzenia do końca przeciwnie do ruchów wskazówek zegara (Pozycja „off”).

Jeśli urządzenie jest podłączone do gniazda prądu stałego, nie można usta- wić wydajności chłodzenia. Urządzenie chłodzi wówczas z maksymalną możliwą wydajnością.

5.1 Możliwe wyposażenie dodatkowe

Urządzenie jest dostępne w różnych wersjach. Nabyty przez Państwa model może mieć jako dodatkowe wyposażenie:

- Moduł do grzania

Zawartość lodówki można podgrzać do maks. temperatury 65°C lub utrzymywać w cieple.

● ABS (aktywna ochrona akumulatora)

Czujnik ochrony akumulatora zintegrowany z urządzeniem chroni akumulator pojazdu przed nadmiernym rozładowaniem.

- Pokrywa izolująca

Lżejszą pokrywę izolującą można wykorzystywać zamiast pokrywy agregatu na czas transportu. Należy pamiętać, że pokrywa izolująca nie chłodzi.

- Otwór na butelkę

Otwór na butelkę umożliwia wyciągnięcie jednej butelki z napojem.

- Dodatkowe kieszenie

Dodatkowe zewnętrzne kieszenie dają dodatkową możliwość przechowywania. Należy pamiętać, że znajdujące się w nich przedmioty nie są chłodzone.

6 O b s ługa

OSTROŻNIE! Zagrożenie zdrowia!

Środki spożywcze mogą być przechowywane tylko w oryginalnych opakowaniach lub odpowiednich pojemnikach.

UWAGA! Niebezpieczeństwo uszkodzenia!

• Należy uważać, aby w lodówce znajdowały się tylko rzeczy lub produkty, które mogą być schładzane lub ogrzewane do wybranej temperatury (w przypadku wyposażenia dodatkowego do grzania).
• Należy uważać, by nie schładzać nadmiernie napojów ani potraw w szklanych pojemnikach. Podczas zamrażania napoje lub płynne substancje zwiększają objętość. Może to spowodować uszkodzenie szklanych pojemników.
• Należy pamiętać, że przenośna lodówka powinna mieć zapewnioną dobrą wentylację, pozwalającą na odprowadzenie wytwarzanego ciepła. W przeciwnym razie nie gwarantuje się jej prawidłowego działania. W szczególności nie wolno zakrywać otworów wentylacyjnych.

WSKAZÓWKA

• Przed pierwszym użyciem przenośnej lodówki należy ze względów higienicznych wyczyścić ją od wewnątrz i z zewnątrz wilgotną ściereczką (patrz również rozdział rozdz. „Czyszczenie” na stronie 154).
• Gdy chłodzenie trwa dłuższy czas, we wnętrzu przenośnej lodówki może nagromadzić się kilka kropel wody. Jest to normalne zjawisko, gdyż wilgoć z powietrza przekształca się w krople wody, gdy temperatura w lodówce spada. Urządzenie nie jest uszkodzone. Krople można wytrzeć suchą ścierką.

WSKAZÓWKA dotycząca lodówek z przekładanym uchwytem

Gdy uchwyt jest przełożony do tyłu lub gdy lodówka jest przenoszona, pokrywa jest zamknięta. Pokrywę można otworzyć tylko wtedy, gdy uchwyt jest przełożony do przodu.

6.1 Rady dotyczące oszczędzania energii

• Wybierz miejsce z dobrą wentylacją, nienarażone na promieniowanie słoneczne.
• W celu zwiększenia efektywności energetycznej i ograniczenia wydajności chłodzenia stosuj tryb ECO.
• Schłódź ciepłe potrawy przed ich włożeniem do urządzenia.
• Nie otwieraj lodówki częściej niż jest to konieczne.
• Nie zostawiaj otwartej lodówki dłużej niż to jest konieczne.
• Jeśli urządzenie ma otwór na butelkę, zaleca się wyciąganie pojedynczych butelek przez ten otwór.

6.2 Korzystanie z urządzenia chłodzącego w trybie prądu stałego

Przenośną lodówkę należy stawiać na stabilnym podłożu.
Podłączyć przewód zasilania prądem stałym do gniazda zapalniczki lub gniazda prądu stałego (DC) w pojeździe.

Lodówka przenośna bez dodatkowego wyposażenia do grzania

√ Przenośna lodówka zaczyna chłodzić komorę.
▶ Aby wyłączyć urządzenie, należy wyciągnąć wtyczkę.

Lodówka przenośna z dodatkowym wyposażeniem do grzania

Przesunąć przełącznik na panelu obsługi do pozycji „HOT” (grzanie) lub „COLD” (chłodzenie), aby włączyć urządzenie.

√ Wskaźniki na panelu obsługi wskazują tryb pracy urządzenia:

Wskaźnik trybu pracy	Tryb pracy
czerwony grzanie
zielony chłodzenie

√Przenośna lodówka zaczyna chł odzić lub ogrzewać komorę.

▶ Aby wyłączyć przenośną lodówkę,

• przesunąć przełącznik na panelu obsługi z pozycji „HOT” (grzanie) lub „COLD” (chłodzenie) do pozycji „OFF”,
• wyciągnąć wtyczkę.

6.3 Korzystanie z urządzenia chłodzącego w trybie prądu zmiennego

Przenośną lodówkę należy stawiać na stabilnym podłożu.
Podłączyć przewód zasilania prądem 230 V do gniazdka elektrycznego 230 V.

▶ Ustawić regulator wydajności chłodzenia w żądanej pozycji.
W przypadku dodatkowego wyposażenia „ABS”: Wyłączyć czujnik ochrony akumulatora (pozycja „OFF”).

Lodówka przenośna bez dodatkowego wyposażenia do grzania

√ Przenośna lodówka zaczyna chłodzić komorę.
Gdy lodówka jest wyłączana, przekręcić regulator wydajności chłodzenia na pozycję „OFF”.

Lodówka przenośna z dodatkowym wyposażeniem do grzania

Przesunąć przełącznik na panelu obsługi do pozycji „HOT” (grzanie) lub „COLD” (chłodzenie), aby włączyć urządzenie.
√ Wskaźniki na panelu obsługi wskazują tryb pracy urządzenia:

Wskaźnik trybu pracy

Tryb pracy

czerwony grzanie

zielony chłodzenie

√ Przenośna lodówka zaczyna chłodzić lub ogrzewać komorę.
Aby wyłączyć przenośną lodówkę, przesunąć przełącznik na panelu obsługi z pozycji „HOT” (grzanie) lub „COLD” (chłodzenie) do pozycji „OFF”.

6.4 Podłączanie do gniazda zapalniczki

WSKAZÓWKA

Jeśli przenośna lodówka jest podłączona do gniazda zapalniczki pojazdu, należy pamiętać, że konieczne jest włączenie zapłonu, aby urządzenie było zasilane prądem.

7 Czyszczenie

OSTRZEŻENIE!

Przed każdym czyszczeniem należy odłączyć urządzenie od sieci.

UWAGA! Niebezpieczeństwo uszkodzenia!

• Przenośnej lodówki nie wolno nigdy czyścić pod bieżącą wodą ani zamaczać w wodzie.
• Do czyszczenia nie należy używać agresywnych środków czyszczących ani twardych przedmiotów, gdyż mogą uszkodzić lodówkę.

Obudowę należy czyścić od czasu do czasu wilgotną ściereczką od wewnątrz i na zewnątrz.
Należy upewnić się, że otwory wentylacyjne urządzenia nie są zabrudzone ani zakurzone, aby możliwe było odprowadzanie ciepła podczas pracy urządzenia, co pozwoli uniknąć uszkodzenia urządzenia.

8 Usuwanie usterek

Usterka	Możliwa przyczyna	Proponowane rozwiązanie
Urządzenie nie działa (wtyczka jest włóżona).	Brak napięcia w gnieź-dzie DC pojazdu (zapal-niczka).	W większości pojazdów konieczne jest włączenie zapłonu, aby w gnieździe zapalniczki było napięcie.
	Brak napięcia w gnieź-dzie prądu przemien-nego.	Należy spróbować podłączyć urządze-nie do innego gniazdka elektrycznego.
	Wentylator wewnętrzny lub element chłodzący jest uszkodzony.	Naprawę może wykonać tylko odpo-wiedni zakład serwisowy.
Zasilanie z gniazda DC (zapalniczka): Zapłon jest włączony, lodówka nie działa.	Oprawa gniazda DC jest zabrudzona. Wpływa to ujemnie na połączenie elektryczne.	Gdy wtyczka lodówki w gnieździe DC jest bardzo ciepła, należy oczyścić gniazdo. Innym powodem rozgrzewa-nia może być nieprawidłowo zmonto-wana wtyczka.
	Bezpiecznik gniazda DC jest przepalony.	Wymienić bezpiecznik gniazda DC na odpowiedni bezpiecznik.
	Bezpiecznik pojazdu jest przepalony.	Wymienić bezpiecznik samochodowy gniazda wtykowego DC (zwykle 15 A) (należy przy tym uwzględnić instrukcje obsługi pojazdu).

9 Usuwanie odpadów

▶ Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.

Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji.

10 Dane techniczne

Dane techniczne znajdują się na tabliczce znamionowej i w tabeli, strona 190.
