| Termék típusa | Termoelektromos hűtő |
| Márka | Mobicool |
| Modell | W38 ACDC |
| Kapacitás | 38 liter |
| DC tápellátás | 12 V (szivargyújtó csatlakozó) |
| AC tápellátás | 230 V |
| Hűtési módok | ECO és MAX (230 V hálózaton) |
| Hűtési technológia | Peltier-effektus |
| Szellőzés | Beépített ventilátorral |
| Melegítés funkció | Akár 65 °C (opcionális felszereléssel) |
| Akkumulátor védelem | ABS bekapcsolható (opcionális) |
| Szigetelés | Poliuretán hab (ciklopentán) |
| Használat | Mobil, kemping, otthoni |
| Tartozékok | DC kábel, AC kábel |
| Opcionális tartozékok | Y24 transzformátor, szigetelő fedél, rekeszes fedél, táskák |
| Karbantartás | Nedves ruhával tisztítsa, ne merítse vízbe |
| Javíthatóság | Csak engedélyezett szervizben javítható |
| Biztonság | Ne használja, ha sérült, tartsa távol 8 év alatti gyermekek elől |
| Csatlakoztatási utasítások | Tisztítás előtt húzza ki, ne húzza a kábelt |
Gyakran ismételt kérdések - W38 ACDC Mobicool
Felhasználói kérdések a következőről W38 ACDC Mobicool
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Hűtőszekrény PDF formátumban ingyenesen! Találja meg kézikönyvét W38 ACDC - Mobicool és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. W38 ACDC márka Mobicool.

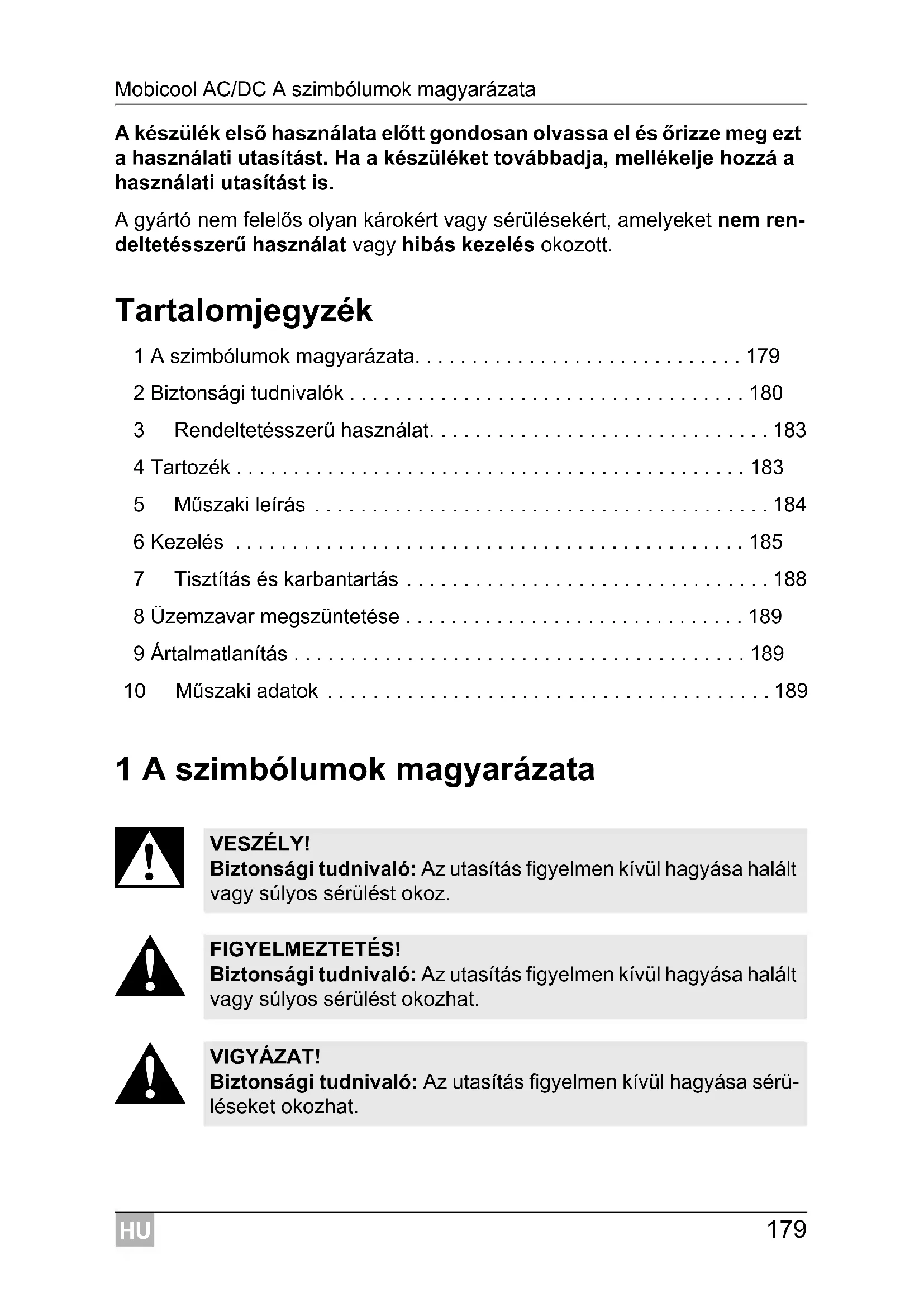

HASZNÁLATI ÚTMUTATÓ W38 ACDC Mobicool
Termoelektromos hűtőkészülék Használati utasítás .....179
A készülék első használata előtt gondosan olvassa el és őrizze meg ezt a használati utasítást. Ha a készüléket továbbadja, mellékelje hozzá a használati utasítást is.
A gyártó nem felelős olyan károkért vagy sérülésekért, amelyeket nem ren-deltetésszerű használat vagy hibás kezelés okozott.
Tartalomjegyzék
1 A szimbólumok magyarázata.... 179
2 Biztonsági tudnivalók 180
3 Rendeltetésszerű használat. 183
4 Tartozék 183
5 Műszaki leírás 184
6 Kezelés 185
7 Tisztítás és karbantartás 188
8 Üzemzavar megszüntetése 189
9 Ártalmatlanítás 189
10 Műszaki adatok 189
1 A szimbólumok magyarázata
VESZÉLY!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okoz.
FIGYELMEZTETÉS!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.
VIGYÁZAT!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.
FIGYELEM!
Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.
MEGJEGYZÉS
Kiegészítő információk a termék kezelésével kapcsolatosan.
▶ Tevékenység: Ez a szimbólum jelzi, hogy tennie kell valamit. A szükséges tevékenységek lépésről-lépésre követhetők.
√Ez a szimbólum egy tevékenység eredményét jelzi.
1 ábra 5, 3. oldal: Ez az információ egy ábra egyik elemére utal, jelen példában az „5. tételre az 1. ábrán, a 3. oldalon”.
2 Biztonsági tudnivalók
2.1 Általános biztonság
VESZÉLY!
- Hajóknál: hálózati üzem esetén feltétlenül gondoskodjon arról, hogy az áramellátás FI-relén keresztül legyen biztosítva.
FIGYELMEZTETÉS!
- Ha a készüléken sérülések láthatók, akkor azt nem szabad üzembe helyeznie.
- Ha a készülék csatlakozókábele megsérül, akkor azt – a veszélyeztetések elkerülése érdekében – a gyártóval, a vevőszolgálattal vagy egy hasonlóan képzett szakemberrel kell kicseréltetni.
- Javításokat csak szakemberek végezhetnek a készüléken. Nem szakszerű javítások jelentős veszélyeket okozhatnak.
- Jelen készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékszervi és szellemi képességű, illetve megfelelő tapasztalattal és/vagy tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják.
- A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.
- A készülékkel gyerekek nem játszhatnak.
- A gyermekekre figyelni kell, hogy a készülékkel ne játsszanak.
- A készüléket 8 év alatti gyermekek által nem hozzáférhető módon tárolja és használja.
- Ne tároljon a készülékben robbanékony anyagokat (például éghető hajtógázt tartalmazó permetpalackokat).
VIGYÁZAT!
- Az alábbi esetekben mindig húzza ki a készülék csatlakozódu-góját a hálózati aljzatból:
– minden tisztítás és karbantartás előtt
– minden használat után. - Élelmiszert csak eredeti csomagolásban vagy megfelelő tárolókban szabad tárolni.
FIGYELEM!
- Hasonlítsa össze a típustáblán feltüntetett a feszültségadatokat a rendelkezésre álló energiaellátással.
- A készüléket a következő módon csatlakoztassa:
- az egyenáramú csatlakozókábelen keresztül a jármű egyenáramú aljzatához (pl. szivargyújtóhoz)
- vagy a 230 V-os csatlakozókábellel a 230 V-os váltakozó áramú hálózatra.
- Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból.
- Ha a hűtőkészülék az egyenáramú aljzathoz van csatlakoztatva: Kösse le a hűtőkészüléket és más fogyasztókat az akkumulátorról, mielött gyorstöltő berendezést csatlakoztatna rá.
- Ha a hűtőkészülék az egyenáramú aljzathoz van csatlakoztatva: Húzza ki a csatlakozódugót vagy kapcsolja ki a hűtőkészüléket, ha a jármű motorját kikapcsolja. Ellenkező esetben az akkumulátor lemerülhet.
- A hűtőkészülék nem alkalmas maró hatású vagy oldószert tartalmazó anyagok szállítására.
- A hűtőláda szigetelése gyúlékony ciklopentánt tartalmaz. A szigetelőanyagban található gázok miatt különleges ártalmatlanítási eljárásra van szükség. A készüléket az élettartama végén megfelelő ártalmatlanító üzemben kell leadni.
2.2 Biztonság a készülék üzemeltetése során
VESZÉLY!
- Soha ne fogjon meg puszta kézzel csupasz vezetékeket. Ez mindenek előtt a váltakozó áramú hálózatról történő üzemeltetés során érvényes.
VIGYÁZAT!
- Üzembe helyezés előtt ügyeljen arra, hogy a vezeték és a dugasz száraz legyen.
FIGYELEM!
- Ne használjon elektromos készülékeket a hűtőkészüléken belül, kivéve ha ezeket a készülékeket a gyártó erre a célra javasolja.
- Ne helyezze a készüléket nyílt láng vagy más hőforrás közelébe (fűtés, erős napsugárzás, gázkályha stb.).
- Túlforrósodás veszélye!
Mindig ügyeljen arra, hogy az üzemeltetés során keletkező hő kielégítően eltávozhasson. A levegő keringetése érdekében gondoskodjon arról, hogy a készülék kielégítő távolságban álljon a faltól vagy tárgyaktól.
- Ügyeljen arra, hogy a szellőzőnyílások ne legyenek lefedve.
- Ne töltsön folyadékot vagy jeget a belső tartályba.
- Soha ne merítse vízbe a készüléket.
- Védje a készüléket és a kábeleket a hőtől és a nedvességtől.
3 Rendeltetésszerű használat
A hütőkészülék élelmiszerek hütésére alkalmas.
A hütőkészülék háztartási és hasonló területeken használható, például
- boltok, irodák és más munkaterületek konyháin
- a mezőgazdaságban
- hotelek, motelek vagy más szálláshelyek vendégei által
• panziókban
● vendéglátási és hasonló nagykereskedelmi területeken
A „Melegítés” kiegészítő felszereléssel a készülék melegíteni is tud.
A készülék a következő módon üzemeltethető:
- autó (pl. szivargyújtó), hajó vagy lakókocsi egyenáramú dugaszolóaljzatáról (ld. a típustáblán feltüntetett feszültségadatokat)
- 230 V-os váltakozó áramú hálózatról
A készülék kempingezéshez is alkalmas. A készüléket védje az esőtől.
VIGYÁZAT! Egészségkárosodás veszélye!
Ellenőrizze, hogy a készülék hűtőteljesítménye megfelel-e a hűteni kívánt élelmiszerek vagy gyógyszerek követelményeinek.
4 T a r t o z é k
Tartozékként kapható (nincs mellékelve):
Megnevezés Leírás
Y24 24/12 DC/DC-átalakító
a 12-V-os---hűtőkészülék 24 V-ra--- csatlakoztatásához
5 M úszaki leírás
A hűtőkészülék mobil használatra alkalmas. A készülék alkalmas áruk hűté- sére vagy hidegen tartására, illetve (a „Melegítés” kiegészítő felszerelés esetén) legfeljebb 65 °C-ra való melegítésére vagy melegen tartására.
A hűtés kopásmentes Peltier-hűtéssel történik; a hő elvezetését ventilátor végzi.
Ha a hűtőkészülék 230-V-os váltakozó áramú hálózatra van csatlakoztatva, akkor két különböző üzemmódban használható:
- ECO üzemmód: a készülék kevesebb energiát használ
- MAX üzemmód: a hűtőkészülék a maximális hűtőteljesítménnyel működik
A kívánt hűtésteljesítmény a hűtésteljesítmény-szabályozóval állítható be:
A hütésteljesítmény növeléséhez, forgassa a hütésteljesítményszabályozót az óramutató járásával egyezően.
A maximális hűtésteljesítmény érdekében forgassa a hűtésteljesítményszabályozót ütközésig az óramutató járásával egyezően („MAX” állás).
A hütésteljesítmény csökkentéséhez, forgassa a hütésteljesítményszabályozót az óramutató járásával ellentétesen.
A hütőkészülék kikapcsolása érdekében forgassa a hütésteljesítményszabályozót ütközésig az óramutató járásával ellentétesen („OFF” állás).
Ha a hütőkészülék a DC (egyenáramú) csatlakozóaljzatba van csatlakoztatva, akkor a hütésteljesítmény nem állítható be. A hütő készülék ekkor maximálisan lehűt.
5.1 Lehetséges kiegészítő felszerelés
Ez a készülék különböző kivitelekben kapható. Az Ön által vásárolt kivitel a következő kiegészítő felszerelésekkel rendelkezhet:
- Melegítés
A hütókészülék tartalma legfeljebb 65 °C-ra melegíthető ill. legfeljebb 65 °C-os melegen tartható.
● ABS (aktiválható akkuvédelem)
A készülékbe épített bekapcsolható akkuőr védi a jármű akkumulátorát a túlzott lemerüléstől.
- Szigetelőfedél
A könnyebb szigetelőfedél a aggregátor fedél helyett szállítási alternatívaként használható. Vegye figyelembe, hogy a szigetelőfedél nem hűt.
- Palacknyílás
Egy üveges ital kivehető az üvegnyíláson keresztül.
- Kiegészítő zsebek
A kívül elhelyezett pótzsebek további rakodási lehetőségként szolgálnak. Vegye figyelembe, hogy az itt tárolt tárgyak nem lesznek hütve.
6 Kezelés
VIGYÁZAT! Egészségkárosodás veszélye!
Élelmiszert csak eredeti csomagolásban vagy megfelelő tárolókban szabad tárolni.
FIGYELEM! Sérülés veszélye!
- Ügyeljen arra, hogy csak olyan tárgyak ill. áruk legyenek a hűtőkészülékben, amelyek a kiválasztott hőmérsékletre lehűthetők vagy (a „Melegítés” kiegészítő felszerelés esetén) felmelegíthetők.
- Ügyeljen arra, hogy üvegtárolókban levő italok vagy ételek ne hüljenek le túlzottan. Megfagyás esetén a folyadékok vagy folyékony ételek térfogata megnő. Ez az üvegtárolók széttörését okozhatja.
- Ügyeljen a hűtőkészülék jó szellőzésére, hogy a belsejéből elvont hő távozni tudjon; ellenkező esetben nincs biztosítva a rendeltetésszerű működés. Különösen a szellőzőnyílásokat nem szabad letakarni.
MEGJEGYZÉS
- Mielőtt üzembe helyezné az új hűtőkészüléket, higiéniai okokból tisztítsa meg azt belül és kívül nedves ruhával (lásd „Tisztítás és karbantartás” fej., 188. oldal).
- Ha a hűtőkészülék már hosszabb ideig hűtött, néhány vízcsepp képződhet a belsejében. Ez normális jelenség, mivel a levegőben lévő nedvesség vízcseppekké alakul, amikor a hűtőkészülékben a hőmérséklet lecsökken. A hűtőkészülék megfelelően működik. Adott esetben törölje ki a nedvességet száraz ruhával.
MEGJEGYZÉS Áthajtható fogantyúval rendelkező hűtőkészülékek
Ha a fogantyú hátra van hajtva vagy a hűtőkészüléket annál fogva viszi, akkor a fedél zárva van. A fedelet csak akkor tudja kinyitni, ha a fogantyút előre hajtja.
6.1 Energiatakarékossági tippek
- A készülék működtetéséhez válasszon jól szellőző és napfénytől védett helyet.
- Ha a hütőkészüléket megnövelt hatékonyságra és korlátozott hütőteljesít-ményre szeretné beállítani, akkor azt az ECO üzemmódban kell használnia.
- Hagyja lehûlni a meleg ételeket, mielőtt azokat hidegen tartaná a készülékben.
- Ne nyissa ki a hütökészüléket a szükségesnél gyakrabban.
- Ne hagyja nyitva a hütőkészüléket a szükségesnél hosszabban.
- Egy-egy italos palackot a palacknyíláson keresztül vegyen ki (amennyiben van ilyen).
6.2 A hűtőkészülék használata egyenáramú üzemben
▶ A hűtőkészüléket szilárd aljzatra állítsa.
Csatlakoztassa az egyenáramú csatlakozókábelt a szivargyújtóhoz vagy a jármű egyenáramú aljzatához.
„Melegítés” kiegészítő felszereléssel nem rendelkező hűtőkészülék
√ A hűtőkészülék megkezdi a belső tér hűtését.
▶ Ha a hűtőkészüléket üzemen kívül helyezi, húzza ki a csatlakozódugót.
„Melegítés” kiegészítő felszereléssel rendelkező hűtőkészülék
A hütőláda bekapcsolásához tolja a kezelőpanelen lévő kapcsolót „HOT” (melegítés) vagy „COLD” (hütés) állásba.
√ A kezelőpanel üzemi jelzései az üzemmódot mutatják:
Üzemjelzés Üzemmód
piros Melegítés
zöld Hűtés
√ A hütőkészülék megkezdi a belső tér hütését vagy melegítését.
▶ Ha üzemen kívül helyezi a hűtőkészüléket,
– tolja a kezelőpanelen lévő kapcsolót „HOT” (melegítés) vagy „COLD” (hűtés) állásból „OFF” állásba,
– és húzza ki a csatlakozódugót.
6.3 A hűtőkészülék használata váltóáramú üzemben
▶ A hűtőkészüléket szilárd aljzatra állítsa.
Csatlakoztassa a készüléket a 230-V-os csatlakozókábellel a 230-V-os váltakozó áramú hálózatra.
▶ Forgassa a hűtésteljesítmény-szabályozót a kívánt állásba.
▶ „ABS” kiegészítő felszerelés esetén: Kapcsolja ki az akkuórt („OFF“ állás).
„Melegítés” kiegészítő felszereléssel nem rendelkező hűtőkészülék
√ A hűtőkészülék megkezdi a belső tér hűtését.
Ha a hűtőkészüléket üzemen kívül helyezi, akkor forgassa a hűtésteljesít-mény-szabályozót „OFF” állásba.
„Melegítés” kiegészítő felszereléssel rendelkező hűtőkészülék
A hűtőláda bekapcsolásához tolja a kezelőpanelen lévő kapcsolót „HOT” (melegítés) vagy „COLD” (hűtés) állásba.
√ A kezelőpanel üzemi jelzései az üzemmódot mutatják:
Üzemjelzés Üzemmód
piros Melegítés
zöld Hűtés
√ A hűtőkészülék megkezdi a belső tér hűtését vagy melegítését.
▶ Ha üzemen kívül helyezi a hűtőkészüléket, tolja a kezelőpanelen lévő kapcsolót „HOT” (melegítés) vagy „COLD” (hűtés) állásból „OFF” állásba.
6.4 Csatlakoztatás a szivargyújtóhoz
MEGJEGYZÉS
Ha a hűtőkészüléket járműve szivargyújtójához csatlakoztatja, vegye figyelembe, hogy a készülék áramellátásához adott esetben be kell kapcsolnia a gyújtást.
7 Tisztítás és karbantartás
FIGYELMEZTETÉS!
A készüléket minden tisztítás és karbantartás előtt válassza le a hálózatról.
FIGYELEM! Sérülés veszélye!
- Soha ne tisztítsa a hűtőkészüléket folyó víz alatt vagy mosogatóvízben.
- Ne használjon a tisztításhoz éles tisztítóeszközöket vagy kemény tárgyakat, mert azok a hűtőkészüléket megsérthetik.
▶ Alkalmanként tisztítsa meg a készüléket kívül-belül nedves ruhával.
Biztosítsa, hogy a készülék szellőztető és légtelenítő nyílásai por- és szennyeződésmentesek legyenek, mert így az üzem közben létrejövő hő távozhat és a készülék nem károsodik.
8 Üzemzavar megszüntetése
Hiba Lehetséges ok Megoldási javaslat
| A készülék nem működik (csatlakozódugó bedugva). | A jármű egyenáramú aljzatában (szivargyújtó-ban) nincs feszültség. | A legtöbb járműben be kell kapcsolni a gyújtást ahhoz, hogy feszültség legyen a szivargyújtóban. |
| A váltakozó áramú aljzatban nincs feszült-ség. | Próbáljon egy másik aljzatot használni. | |
| A belső ventilátor vagy a hűtőelem meghibásodott. | A javítást csak engedéllyel rendelkező vevőszolgálat végezheti. | |
| Üzemeltetés az egyená-ramú aljzatról (szivar-gyújtóról): A gyújtás be van kap-csolva, és a készülék nem működik. | Elszennyeződött az egyenáramú aljzat fogla-lata. Emiatt rossz az elektromos érintkezés. | Ha a hűtőkészülék dugasza nagyon felmelegszik az egyenáramú aljzat fog-lalatában, akkor vagy a foglalatot kell megtisztítani, vagy esetleg a dugó van hibásan összeszerelve. |
| Az egyenáramú dugó biztosítéka kiégett. | Cserélje ki az egyenáramú dugó bizto-sítékát egy azonos értékű biztosíték-kal. | |
| Kiégett a jármű biztosí-téka. | Cserélje ki a jármű egyenáramú aljza-tának biztosítékát (szokásosan 15 A) (ennek során vegye figyelembe az illető gépjármű üzemeltetési utasítá-sait). |
9 Ártalmatlanítás
▶ A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.
Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájéko-zódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.
10 Műszaki adatok
A müszaki adatok az adattáblán és a táblázatban (190. oldal) találhatók.
 |  |  |   TC26 |  | ||
| *) *) | ||||||
| A++ | ||||||
| **) 8,5 W 7,5 W | 8,5 W | |||||
| ENERGIA · EHEPΓΙΑΕΝΕΡΓΕΙΑ · ENERGUAENERGY · ENERGIE · ENERGI | 75 kWh/annum 66 kWh/annum 75 kWh/ | annum | ||||
| 1L | 34 I 39 I 20 | 48 I | ||||
| 36 dB 39 dB 36 dB | ||||||
| ***) ST N ST N | ||||||
| ****) | +16 °C +38 °C | +16 °C +32 °C | +16 °C +38 °C | +16 °C +32 °C | ||
*) Category: pantry, **) Power, *** ) Climate class, **** ) Ambient temperature
*) Kategorie: Pantry, **) Leistung, *** ) Klimaklasse, **** ) Umgebungstemperatur
*) Catégorie : cuisine de bord, **) Puissance, **) Classe climatique, ****) Température ambiante
*) Categoría: despensa, **) Potencia, *** ) Clase climática, ****) Temperatura ambiente
*) Categoria: dispensa, **) Potenza, *** ) Classe climatica, ****) Temperatura ambiente
