| Produkttyp | Thermoelektrische Kühlbox |
| Marke | Mobicool |
| Modell | W38 ACDC |
| Kapazität | 38 Liter |
| Gleichstromversorgung | 12 V (Zigarettenanzündersteckdose) |
| Wechselstromversorgung | 230 V |
| Kühlmodi | ECO und MAX (bei 230 V Netzbetrieb) |
| Kühltechnik | Peltier-Effekt |
| Belüftung | Durch integrierten Lüfter |
| Heizfunktion | Bis 65 °C (mit Zusatzausrüstung) |
| Batterieschutz | ABS aktivierbar (optional) |
| Isolierung | Polyurethanschaum (Cyclopentan) |
| Verwendung | Mobil, Camping, Haushalt |
| Mitgeliefertes Zubehör | Gleichstromkabel, Wechselstromkabel |
| Optional erhältliches Zubehör | Transformator Y24, Isolierdeckel, Fächerdeckel, Taschen |
| Pflege | Mit feuchtem Tuch reinigen, nicht eintauchen |
| Reparierbarkeit | Nur durch autorisierten Kundendienst |
| Sicherheit | Nicht verwenden, wenn beschädigt, außerhalb der Reichweite von Kindern unter 8 Jahren |
| Anschlusshinweise | Vor Reinigung abstecken, nicht am Kabel ziehen |
Häufig gestellte Fragen - W38 ACDC Mobicool
Benutzerfragen zu W38 ACDC Mobicool
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kühlschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch W38 ACDC - Mobicool und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. W38 ACDC von der Marke Mobicool.
BEDIENUNGSANLEITUNG W38 ACDC Mobicool
DE Thermoelektrisches Kühlgerät Bedienungsanleitung .....14
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Kühlgerätes an den Nutzer weiter.
Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungs- gemäßen Gebrauch oder falsche Bedienung verursacht werden.

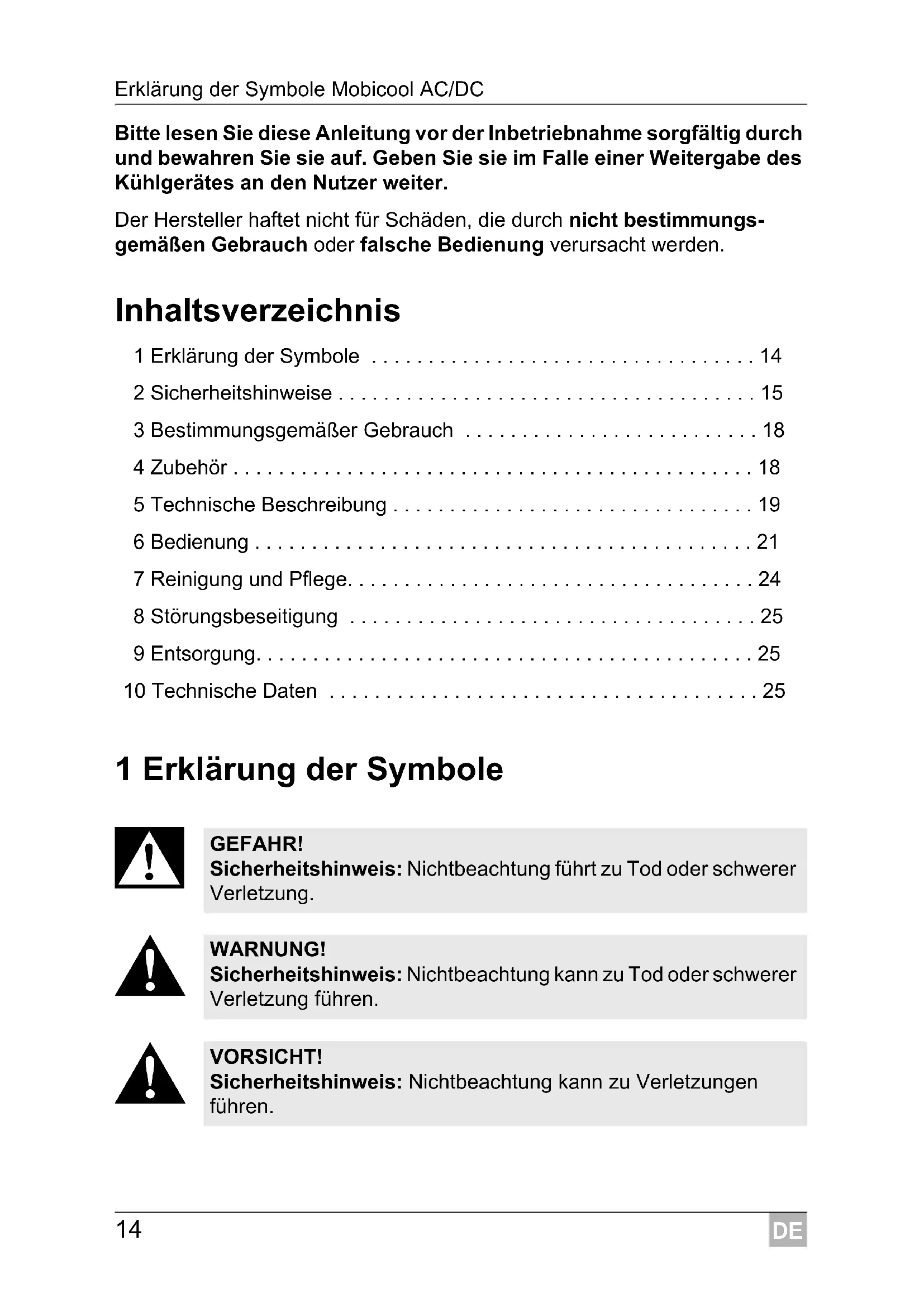

Inhaltsverzeichnis
1 Erklärung der Symbole 14
2 Sicherheitshinweise 15
3 Bestimmungsgemäßer Gebrauch 18
4 Zubehör 18
5 Technische Beschreibung 19
6 Bedienung 21
7 Reinigung und Pflege. 24
8 Störungsbeseitigung 25
9 Entsorgung. 25
10 Technische Daten 25
1 Erklärung der Symbole
GEFAHR!
Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung.
WARNUNG!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.
VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.
ACHTUNG!
Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.
HINWEIS
Ergänzende Informationen zur Bedienung des Produktes.
▶ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.
√Dieses Symbol beschreibt das Ergebnis einer Handlung.
Abb. 1 5, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbildung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.
2 Sicherheitshinweise
2.1 Allgemeine Sicherheit
GEFAHR!
- Bei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, dass Ihre Stromversorgung über einen FI-Schutzschalter abgesichert ist.
WARNUNG!
- Wenn das Kühlgerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen.
- Wenn das Anschlusskabel dieses Kühlgerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
- Reparaturen an diesem Kühlgerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.
-
Dieses Kühlgerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Kühlgerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
-
Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- Kinder dürfen nicht mit dem Kühlgerät spielen.
- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Kühlgerät spielen.
- Verwahren und benutzen Sie das Kühlgerät außerhalb der Reichweite von Kindern unter 8 Jahren.
- Lagern Sie keine explosionsfähigen Stoffe wie z. B. Sprühdosen mit brennbarem Treibgas im Kühlgerät.
VORSICHT!
- Trennen Sie das Kühlgerät vom Netz – vor jeder Reinigung und Pflege – nach jedem Gebrauch
- Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.
ACHTUNG!
- Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.
- Schließen Sie das Kühlgerät nur wie folgt an: - mit dem Gleichstrom-Anschlusskabel an die Gleichstrom-Bordsteckdose (z. B. Zigarettenanzünder) im Fahrzeug - oder mit dem Wechselstrom-Anschlusskabel an das Wechselstromnetz
- Ziehen Sie den Stecker nie am Anschlusskabel aus der Steck-dose.
- Wenn das Kühlgerät an der Gleichstrom-Steckdose angeschlossen ist: Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der Fahrzeugbatterie ab, bevor Sie ein Schnellladegerät anschließen.
- Wenn das Kühlgerät an der Gleichstrom-Steckdose angeschlossen ist: Trennen Sie die Verbindung oder schalten Sie das Kühlgerät aus, wenn Sie den Motor ausschalten. Sonst kann die Batterie entladen werden.
- Das Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungsmittelhaltiger Stoffe.
- Diese Kühlbox enthält in der Isolierung brennbares Zyklopentan. Die Gase im Isolationsmaterial erfordern ein besonderes Entsorgungsverfahren. Führen Sie das Kühlgerät am Ende seiner Lebensdauer einer ordnungsgemäßen Entsorgung zu.
2.2 Sicherheit beim Betrieb des Kühlgerätes
GEFAHR!
- Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor allem beim Betrieb am Wechselstromnetz.
VORSICHT!
- Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.
ACHTUNG!
- Benutzen Sie keine elektrischen Kühlgeräte innerhalb des Kühlgerätes, außer wenn diese Kühlgeräte vom Hersteller dafür empfohlen werden.
- Stellen Sie das Kühlgerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonneneinstrahlung, Gasöfen usw.) ab.
- Überhitzungsgefahr!
Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Sorgen Sie dafür, dass das Kühlgerät in ausreichendem Abstand zu Wänden oder Gegenständen steht, sodass die Luft zirkulieren kann.
- Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden.
- Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.
● Tauchen Sie das Kühlgerät nie in Wasser.
● Schützen Sie das Kühlgerät und die Kabel vor Hitze und Nässe.
3 Bestimmungsgemäßer Gebrauch
Das Kühlgerät eignet sich zum Kühlen von Lebensmitteln.
Das Kühlgerät ist für den Hausgebrauch und ähnliche Anwendungsbereiche vorgesehen wie zum Beispiel
- in Personalküchen von Läden, Büros und anderen Arbeitsbereichen
- in der Landwirtschaft
- von Gästen in Hotels, Motels oder anderen Unterkünften
- in Frühstückspensionen
- im Catering und ähnlichen Großhandelsanwendungen
Mit der Zusatzausstattung „Wärmen“ kann das Kühlgerät auch wärmen.
Das Kühlgerät ist ausgelegt für den Betrieb an:
- einer Gleichstrom-Bordnetzsteckdose eines Autos (z. B. Zigarettenanzünder), Boots oder Wohnmobils (siehe Spannungsangabe auf dem Typenschild)
● an einem Wechselstromnetz
Das Kühlgerät ist auch für Camping-Zwecke geeignet. Das Kühlgerät darf keinem Regen ausgesetzt werden.
VORSICHT! Gesundheitsgefahr!
Prüfen Sie bitte, ob die Kühlleistung des Kühlgerätes den Anforderungen der Lebensmittel oder Medikamente entspricht, die Sie kühlen wollen.
4 Zubehör
Als Zubehör erhältlich (nicht im Lieferumfang enthalten):
Bezeichnung Beschreibung
Y24 24/12 DC/DC Wandler
zum Anschluss des 12-V---Kühlgerätes an 24 V---
5 Technische Beschreibung
Das Kühlgerät ist für den mobilen Einsatz geeignet. Es kann Waren abkühlen bzw. kühl halten oder (bei Zusatzausstattung „Wärmen“) auf max. 65 °C erwärmen bzw. warm halten.
Die Kühlung ist eine verschleißfreie Peltierkühlung mit Wärmeabfuhr durch einen Lüfter.
Wenn das Kühlgerät an einem Wechselstromnetz angeschlossen ist, kann es in zwei verschiedenen Betriebsarten verwendet werden:
ECO-Modus: das Kühlgerät verbraucht weniger Energie
● MAX-Modus: das Kühlgerät erreicht die maximale Kühlleistung
Die gewünschte Kühlleistung wird mit dem Kühlleistungsregler eingestellt:
Um die Kühlleistung zu erhöhen, drehen Sie den Kühlleistungsregler im Uhrzeigersinn.
Für die maximale Kühlleistung drehen Sie den Kühlleistungsregler bis zum Anschlag im Uhrzeigersinn (Position „max“).
Um die Kühlleistung zu verringern, drehen Sie den Kühlleistungsregler gegen den Uhrzeigersinn.
Um das Kühlgerät auszuschalten, drehen Sie den Kühlleistungsregler bis zum Anschlag gegen den Uhrzeigersinn (Position „off“).
Wenn das Kühlgerät an der Gleichstrom-Steckdose angeschlossen ist, kann die Kühlleistung nicht eingestellt werden. Das Kühlgerät kühlt dann maximal herunter.
5.1 Mögliche Zusatzausstattung
Dieses Kühlgerät ist in verschiedenen Ausführungen erhältlich. Die von Ihnen erworbene Ausführung kann daher folgende Zusatzausstattungen haben:
- Wärmen
Der Inhalt Ihres Kühlgerätes kann auf max. 65 °C erwärmt bzw. warm gehalten werden.
● ABS (aktivierbarer Batterieschutz)
Ein im Kühlgerät integrierter zuschaltbarer Batteriewächter schützt Ihre Fahrzeugbatterie vor zu tiefer Entladung.
- Isolierdeckel
Der leichtere Isolierdeckel kann als Transportalternative zum Aggregatdeckel verwendet werden. Beachten Sie, dass der Isolierdeckel nicht kühlt.
- Flaschenluke
Eine einzelne Getränkeflasche kann über die Flaschenluke entnommen werden.
- Zusätzliche Taschen
Zusätzliche Taschen außen dienen als weitere Staumöglichkeit. Beachten Sie, dass hierin aufbewahrte Gegenstände nicht gekühlt werden.
6 Bedienung
VORSICHT! Gesundheitsgefahr!
Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.
ACHTUNG! Beschädigungsgefahr!
- Achten Sie darauf, dass sich nur Gegenstände bzw. Waren im Kühlgerät befinden, die auf die gewählte Temperatur gekühlt oder (bei Zusatzausstattung „Wärmen“) erwärmt werden dürfen.
- Achten Sie darauf, dass Sie Getränke oder Speisen in Glasbehältern nicht zu stark abkühlen. Beim Gefrieren dehnen sich Getränke oder flüssige Speisen aus. Dadurch können die Glasbehälter zerstört werden.
- Achten Sie darauf, dass das Kühlgerät gut belüftet wird, damit die entzogene Wärme abgeführt werden kann, andernfalls ist eine ordnungsgemäße Funktion nicht gewährleistet. Insbesondere dürfen die Lüftungsöffnungen nicht abgedeckt werden.
HINWEIS
- Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel Kapitel „Reinigung und Pflege“ auf Seite 24).
- Ein paar Wassertropfen können sich im Inneren des Kühlgerätes absetzen, wenn es längere Zeit gekühlt hat. Dies ist normal, weil die Feuchtigkeit in der Luft zu Wassertropfen kondensiert, wenn die Temperatur im Kühlgerät abkühlt. Das Kühlgerät ist nicht defekt. Wischen Sie es ggf. mit einem trockenen Tuch aus.
HINWEIS für Kühlgeräte mit umlegbarem Griff
Wenn der Griff nach hinten umgelegt ist oder das Kühlgerät getragen wird, ist der Deckel verschlossen. Sie können den Deckel nur öffnen, wenn der Griff nach vorne umgelegt ist.
6.1 Tipps zum Energiesparen
- Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort.
- Wenn Sie eine erhöhte Energieeffizienz und eine begrenzte Kühlleistung für das Kühlgerät einrichten wollen, nutzen Sie den ECO-Modus des Kühlgerätes.
- Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Kühlgerät kühl halten.
- Öffnen Sie das Kühlgerät nicht häufiger als nötig.
- Lassen Sie das Kühlgerät nicht länger offen als nötig.
- Entnehmen Sie einzelne Getränkeflaschen durch die Flaschenluke, wenn vorhanden.
6.2 Kühlgerät im DC-Betrieb verwenden
▶Stellen Sie das Kühlgerät auf eine feste Unterlage.
▶ Schließen Sie das Gleichstrom-Anschlusskabel an den Zigarettenanzünder oder die Gleichstrom-Steckdose im Fahrzeug an.
Kühlgerät ohne Zusatzausstattung „Wärmen“
√Das Kühlgerät startet mit dem Kühlen des Innenraums.
▶Wenn Sie das Kühlgerät außer Betrieb nehmen, ziehen Sie den Anschlussstecker heraus.
Kühlgerät mit Zusatzausstattung „Wärmen“
Schieben Sie den Schalter am Bedienpanel in die Position „HOT“ (Wärmen) oder „COLD“ (Kühlen), um das Kühlgerät einzuschalten.
√Die Betriebsanzeigen auf dem Bedienpanel zeigen Ihnen den Betriebsmodus an:
Betriebsanzeige Betriebsmodus
rot Wärmen
grün Kühlen
√Das Kühlgerät startet mit dem Kühlen bzw. Aufwärmen des Innenraums.
▶Wenn Sie das Kühlgerät außer Betrieb nehmen,
- schieben Sie den Schalter am Bedienpanel von der Position „HOT“ (Wärmen) oder „COLD“ (Kühlen) in die Position „OFF“,
– ziehen Sie den Anschlussstecker heraus.
6.3 Kühlgerät im AC-Betrieb verwenden
▶Stellen Sie das Kühlgerät auf eine feste Unterlage.
▶ Schließen Sie das Wechselstrom-Anschlusskabel an die Wechselspannung an.
▶Drehen Sie den Kühlleistungsregler in die gewünschte Stellung.
▶ Bei Zusatzausstattung „ABS“: Schalten Sie den Batteriewächter aus (Position „OFF“).
Kühlgerät ohne Zusatzausstattung „Wärmen“
√Das Kühlgerät startet mit dem Kühlen des Innenraums.
▶Wenn Sie das Kühlgerät außer Betrieb nehmen, drehen Sie den Kühlleistungsregler in die Position „OFF“.
Kühlgerät mit Zusatzausstattung „Wärmen“
Schieben Sie den Schalter am Bedienpanel in die Position „HOT“ (Wärmen) oder „COLD“ (Kühlen), um das Kühlgerät einzuschalten.
√Die Betriebsanzeigen auf dem Bedienpanel zeigen Ihnen den Betriebsmodus an:
Betriebsanzeige Betriebsmodus
rot Wärmen
grün Kühlen
√Das Kühlgerät startet mit dem Kühlen bzw. Aufwärmen des Innenraums.
▶Wenn Sie das Kühlgerät außer Betrieb nehmen, schieben Sie den Schalter am Bedienpanel von der Position „HOT“ (Wärmen) oder „COLD“ (Kühlen) in die Position „OFF“.
6.4 An Bordnetz anschließen
HINWEIS
Wenn Sie das Kühlgerät an das Bordnetz Ihres Fahrzeugs anschließen, beachten Sie, dass Sie ggf. die Zündung einschalten müssen, damit das Kühlgerät mit Strom versorgt wird.
7 Reinigung und Pflege
WARNUNG!
Trennen Sie vor jeder Reinigung und Pflege das Kühlgerät von der Stromversorgung.
ACHTUNG! Beschädigungsgefahr!
- Reinigen Sie das Kühlgerät niemals unter fließendem Wasser oder gar im Spülwasser.
- Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädigen können.
▶Reinigen Sie das Kühlgerät innen und außen gelegentlich mit einem feuchten Tuch.
Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Kühlgerätes frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehende Wärme abgeführt werden kann und das Kühlgerät keinen Schaden nimmt.
8 Störungsbeseitigung
Störung Mögliche Ursache Lösungsvorschlag
| Ihr Kühlgerät funktioniert nicht (Stecker ist einge- steckt). | An der Gleichstrom- Steckdose (Zigarettenanzünder) im Fahrzeug liegt keine Spannung an. | In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit der Zigarettenanzünder Spannung hat. |
| Die Wechselspannungs- Steckdose führt keine Spannung. | Versuchen Sie es an einer anderen Steckdose. | |
| Der Innenlüfter oder das Kühlelement ist defekt. | Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden. | |
| Betrieb an der Gleichstrom-Steckdose (Ziga-rettenanzünder): Die Zündung ist einge-schaltet, und das Kühl- gerät funktioniert nicht. | Die Fassung der Gleichstrom-Steckdose ist ver-schmutzt. Das hat einen schlechten elektrischen Kontakt zur Folge. | Wenn Ihr Kühlgerätstecker in der Gleichstrom-Steckdosenfassung sehr warm wird, muss entweder die Fas-sung gereinigt werden, oder der Ste-cker ist möglicherweise nicht richtig zusammengebaut. |
| Die Sicherung des Gleichstrom-Steckers ist durchgebrannt. | Tauschen Sie die Sicherung des Gleichstrom-Steckers durch eine gleichwertige Sicherung aus. | |
| Die Fahrzeug-Sicherung ist durchgebrannt. | Tauschen Sie die Fahrzeug-Sicherung der Gleichstrom-Steckdose (üblicher-weise 15 A) aus (Beachten Sie dazu die Betriebsanweisungen zu Ihrem KFZ). |
9 Entsorgung
▶Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.
Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.
10 Technische Daten
Die technischen Daten finden Sie auf dem Typenschild und in der Tabelle, Seite 190.
