NÁVOD K OBSLUZE W38 ACDC Mobicool
CS Termoelektrický chladicí box Návod k obsluze....156
SK Termoelektrické chladiace zariadenie Návod na obsluhu .....167
Před uvedením do provozu si pečlivě přečtěte tento návod k obsluze a uschovejte jej. V případě dalšího prodeje přístroje předejte návod novému uživateli.
Výrobce neručí za škody, které vzniknou nesprávným použitím nebo nesprávnou obsluhou.

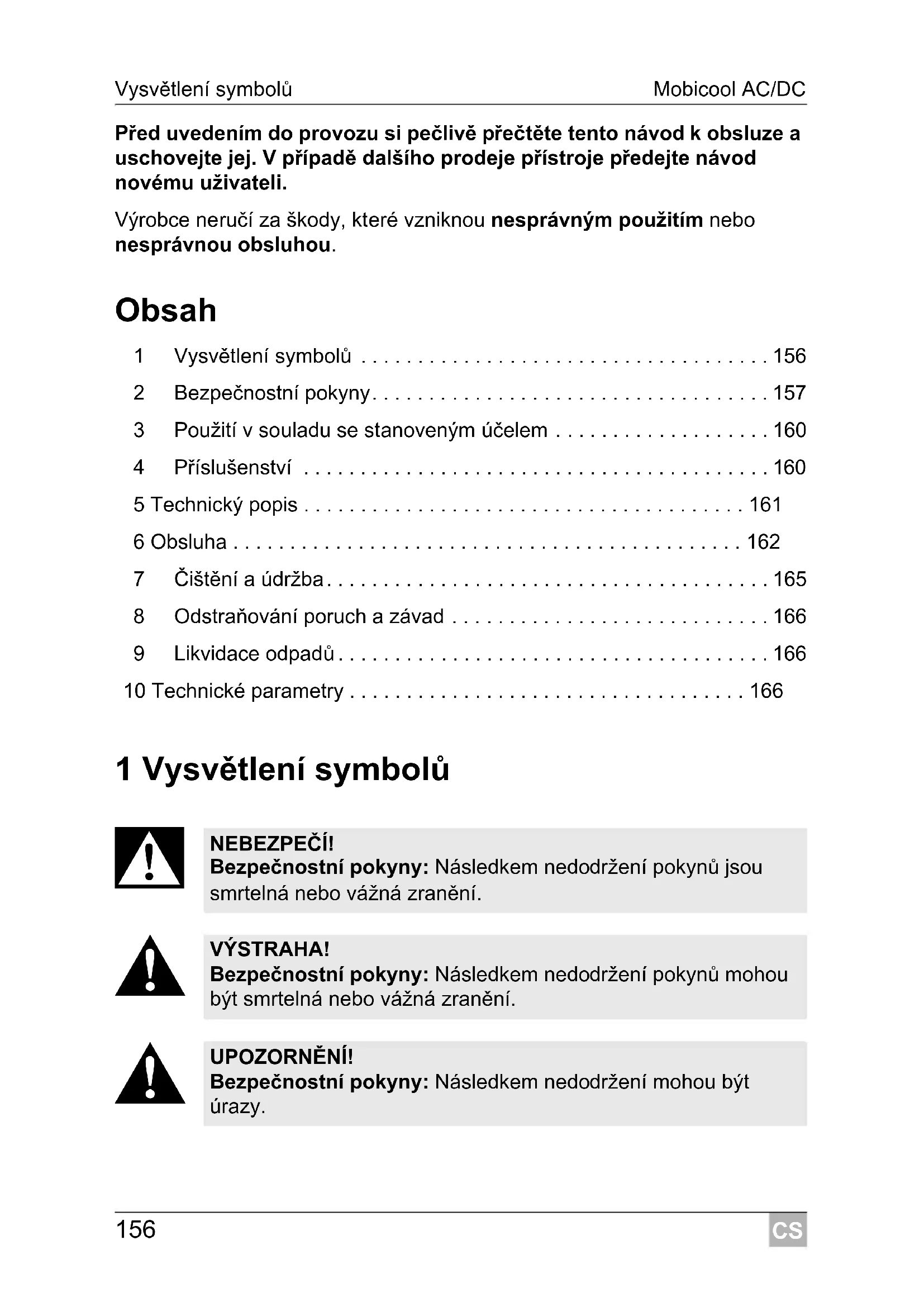

Obsah
1 Vysvětlení symbolů 156
2 Bezpečnostní pokyny....157
3 Použití v souladu se stanoveným účelem ..... 160
4 Příslušenství 160
5 Technický popis 161
6 Obsluha 162
7 Čištění a údržba....165
8 Odstraňování poruch a závad ..... 166
9 Likvidace odpadů....166
10 Technické parametry ..... 166
1 Vysvětlení symbolů
NEBEZPEČÍ!
Bezpečnostní pokyny: Následkem nedodržení pokynů jsou smrtelná nebo vážná zranění.
VÝSTRAHA!
Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.
UPOZORNĚNÍ!
Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy.
POZOR!
Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.
POZNÁMKA
Doplňující informace týkající se obsluhy výrobku.
Činnost: Tento symbol vás vyzývá k tomu, abyste něco učinili. Potřebné činnosti jsou popisovány v příslušném pořadí.
√ Tento symbol popisuje výsledek určité činnosti.
Obr. 1 5, strana 3: Tento údaj odkazuje na prvek, zobrazený na obrázku. Na tomto příkladu se jedná o „pozici 5 na obrázku 1 na straně 3“.
2 B e z p e čnostní pokyny
2.1 Obecná bezpečnost
NEBEZPEČÍ!
- Na člunech a lodích: Při použití síťového napájení je nezbytné, aby byl napájecí zdroj chráněn spínačem FI.
VÝSTRAHA!
- V případě, že je přístroj viditelně poškozen, nesmíte jej používat.
- Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k jakémukoliv ohrožení.
- Opravy tohoto přístroje smí provádět pouze odborníci. Nesprávně provedené opravy mohou způsobit značné škody.
- Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi, nebo osoby s nedostatkem zkušeností a/nebo znalostí, pokud budou pod dozorem nebo pokud byly poučeny o bezpečném použití přístroje a porozuměly nebezpečím, která z použití výrobku vyplývají.
-
Čištění a uživatelem prováděnou údržbu nesmějí provádět děti bez dozoru.
-
Nenechávejte děti, aby si s přístrojem hrály!
- Děti musejí být pod dohledem tak, aby si s výrobkem nehrály.
- Přístroj používejte a skladujte mimo dosah dětí mladších 8 let.
- Neskladujte v přístroji výbušné látky, jako např. spreje s h o řlavým hnacím plynem.
UPOZORNĚNÍ!
- Přístroj odpojte od sítě:
– Před každým čištěním a údržbou
– Po každém použití
- Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.
POZOR!
- Porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.
-
Připojte přístroj pouze následujícím způsobem:
-
Přívodním kabelem stejnosměrného napájení k palubní zásuvce se stejnosměrným proudem ve vozidle (např. autozapalovač).
– Přívodním kabelem 230 V k síti střídavého proudu 230 V. -
Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.
- Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Odpojte chladničku a jiné spotřebiče od baterie dříve, než je připojíte k rychlonabíječce.
- Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Po vypnutí motoru přerušte spojení nebo vypněte chladničku. V opačném případě může dojít k vybití baterie.
- Chladnička není vhodná k přepravě leptavých látek nebo látek obsahujících rozpouštědla.
- V izolaci tohoto chladicího boxu je hořlavý cyklopentan. Plyny v i z o čaím materiálu vyžadují speciální metodu likvidace. Po ukončení životnosti přístroj odevzdejte k řádné likvidaci.
- Nikdy se nedotýkejte odizolovaných vodičů holýma rukama. To platí především pro provoz v síti střídavého napětí.
UPOZORNĚNÍ!
- Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.
POZOR!
- Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem.
- Neinstalujte přístroj v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).
- Nebezpečí přehřátí!
Vždy dbejte, aby bylo teplo, vznikající za provozu zařízení, dostatečně odváděno. Zajistěte, aby byl přístroj postaven v dostatečné vzdálenosti od stěn nebo předmětů tak, aby mohl vzduch cirkulovat.
- Pamatujte, že nesmějí být zakryty větrací otvory.
- Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led.
- Nikdy neponořujte přístroj do vody.
- Chraňte přístroje a kabely před horkem a vlhkem.
3 Použití v souladu se stanoveným účelem
Chladnička je určena ke chlazení potravin.
Chladnička je určena k použití v domácnostech a v podobných oblastech používání – například:
- v kuchyních personálu v obchodech, kancelářích a dalších pracovních oblastech;
• v zemědělství; - pro hosty v hotelech, motelech a dalších ubytovacích zařízeních;
• v penzionech se snídaní; - ve stravovacích a podobných velkoobchodních aplikacích.
Přídavná funkce „Ohřívání“ umožňuje ohřívání potravin v přístroji.
Výrobek je konstruován k použití v následujících provozních podmínkách:
- Palubní zásuvka na stejnosměrný proud v automobilech (např. auto-zapalovač), člunech nebo obytných vozech (viz údaj o napětí na typovém štítku)
- Sít' střídavého proudu 230 V
Přístroj je vhodný také ke kempování. Výrobek nesmíte vystavit dešti.
UPOZORNĚNÍ! Nebezpečí ohrožení zdraví!
Zkontrolujte, zda chladicí výkon přístroje odpovídá požadavkům potravin nebo léčiv, které chcete skladovat.
4 P říslušenství
Dodávané příslušenství (není součástí dodávky):
Název Popis
Y24
Měnič 24/12 DC/DC
k připojení chladničky 12 V--- k 24 V---
5 Technický popis
Chladnička je vhodná k mobilnímu využití. Přístroj umožňuje chlazení potravin nebo jejich udržování v chlazeném stavu, nebo (pokud je výrobek vybaven přídavnou funkcí „ohřívání“) ohřívání potravin na teplotu max. 65 °C nebo jejich udržování v teplém stavu.
Chladnička funguje na principu Peltierova chlazení, při kterém nedochází k opotřebení. Teplo je odváděno ventilátorem.
Pokud je chladnička připojena k síti střídavého proudu 230 V, můžete ji používat ve dvou různých provozních režimech:
- Režim ECO: Chladnička spotřebovává velmi malé množství energie
- Režim MAX: Chladnička dosahuje maximálního chladicího výkonu
Požadovaný chladicí výkon je nastaven pomocí regulátoru chladicího výkonu:
Ke zvýšení chladicího výkonu otáčejte regulátor chladicího výkonu ve směru hodinových ručiček.
K dosažení maximálního chladicího výkonu otáčejte regulátor chladicího výkonu až na doraz ve směru hodinových ručiček (poloha „max“).
Ke snížení chladicího výkonu otáčejte regulátor chladicího výkonu proti směru hodinových ručiček.
K vypnutí chladničky otáčejte regulátor chladicího výkonu až na doraz proti směru hodinových ručiček (poloha „off“).
Pokud je chladnička připojena k zásuvce DC, nelze nastavovat chladicí výkon. Chladnička systém potom chladí na nejnižší hodnotu.
5.1 Další příslušenství
Tento přístroj je k dostání v různém provedení. Váš výrobek může být vybaven následujícím přídavným příslušenstvím:
- Ohřev
Obsah chladničky můžete ohřát na teplotu max. 65 °C nebo jej můžete udržovat teplý.
● ABS (ochrana baterie)
Samostatně spínaný snímač stavu baterie, který je integrován do přístroje, chrání vaši autobaterii před přílišným vybitím.
- Izolační víko
Lehčí izolační víko představuje přepravní alternativu víka agregátu. Pamatujte, izolační víko nechladí.
- Otvor na lahve
Jednotlivé lahve s nápoji můžete vyjmout příslušným otvorem na lahve.
- Venkovní kapsy
Venkovní kapsy slouží k úschově dalších předmětů. Pamatujte, že předměty, které do nich uschováte, nejsou chlazeny.
6 Obsluha
UPOZORNĚNÍ! Nebezpečí ohrožení zdraví!
Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.
POZOR! Nebezpečí poškození!
- Pamatujte, že v chladničce musejí být pouze výrobky nebo předměty, které je dovoleno zchladit nebo ohřát (pokud je přístroj vybaven funkcí „ohřívání“) na nastavenou teplotu.
- Nechlad'te nápoje nebo pokrmy ve skleněných nádobách na příliš nízkou teplotu. Při zmrznutí zvětšují nápoje nebo tekuté potraviny svůj objem. Následkem může být poškození nebo zničení skleněných nádob.
- Pamatujte, že musí být zajištěno dobré odvětrávání, které umožňuje dostatečné odvádění vznikajícího tepla. V opačném případě není zajištěna řádná funkce přístroje. Především pak nesmějí být zakrývány větrací otvory.
POZNÁMKA
- Dříve, než uvedete novou chladničku do provozu, musíte jej z hygienických důvodů očistit vlhkou utěrkou jak zevnitř, tak zvenčí (viz též kap. „Čištění a údržba“ na stranì 165).
- Při delším použití chladničky se může uvnitř výrobku vytvořit několik kapek vody. Je to obvyklý jev, protože vlhkost ve vzduchu kondenzuje a sráží se s klesající teplotou v chladničce. Chladnička tedy není vadná. Případně chladničku vytřete suchou utěrkou.
POZNÁMKA pro chladničky se sklopnou rukojetí
Pokud rukojet' překlopíte směrem dozadu nebo při přenášení chladničky je víko zavřeno. Víko můžete otevřít pouze pokud změníte polohu rukojeti směrem dopředu.
6.1 Tipy k úspoře energie
- K používání vyberte dobře větrané místo chráněné před slunečním zářením.
- Pokud si přejete nastavit vyšší efektivitu využití energie a omezený chladicí výkon chladničky, využijte režimu ECO.
- Teplé pokrmy nechejte před uložením do chladničky vychladnout.
- Neotevírejte chladničku častěji, než je nezbytně nutné.
- Nenechávejte chladničku otevřenou déle, než je nezbytně nutné.
- Jednotlivé lahve s nápoji odebírejte otvorem na lahve.
6.2 Použití chladničky v režimu DC
▶ Umístěte chladničku na pevnou podložku.
Připojte přívodní kabel napájení stejnosměrným proudem k autozapalo-vači nebo do zásuvky na stejnosměrný proud ve vozidle.
Chladnička bez přídavné funkce „Ohřívání“
√ Chladnička zahájí chlazení vnitřního prostoru.
▶ Pokud nebudete chladničku používat, odpojte přívodní zástrčku ze zásuvky.
Chladnička s přídavnou funkcí „Ohřívání“
Přepněte přepínač na ovládacím panelu do polohy „COLD“ (chlazení) nebo „HOT“ (ohřev). Tím chladničku zapnete.
√Kontrolky na ovládacím panelu informují o provozním stavu:
Provozní kontrolka Režim
Červená Ohřev
Zelená Chlazení
√ Chladnička zahájí chlazení nebo ohřev vnitřního prostoru.
▶ Při vypínání chladničky:
- Přepněte přepínač na ovládacím panelu z polohy „HOT“ (ohřev) nebo „COLD“ (chlazení) do polohy „OFF“,
– Odpojte přívodní zástrčku.
6.3 Použití chladničky v režimu AC
▶ Umístěte chladničku na pevnou podložku.
▶ Připojte přístroj přívodním kabelem 230 V k síti střídavého proudu 230 V.
▶ Přepněte regulátor chladicího výkonu do požadované polohy.
▶ Při použití příslušenství „ABS“: Vypněte snímač stavu baterie (poloha „OFF“).
Chladnička bez přídavné funkce „Ohřívání“
√ Chladnička zahájí chlazení vnitřního prostoru.
Pokud chladničku vyřazujete z provozu, přepněte přepínač chladicího výkonu do polohy „OFF“.
Chladnička s přídavnou funkcí „Ohřívání“
▶ Přepněte přepínač na ovládacím panelu do polohy „COLD“ (chlazení) nebo „HOT“ (ohřev). Tím chladničku zapnete.
√Kontrolky na ovládacím panelu informují o provozním stavu:
Provozní kontrolka Režim
Červená Ohřev
Zelená Chlazení
√ Chladnička zahájí chlazení nebo ohřev vnitřního prostoru.
Při vypínání chladničky: Přepněte přepínač na ovládacím panelu z polohy „HOT“ (ohřev) nebo „COLD“ (chlazení) do polohy „OFF“.
6.4 Připojení do autozapalovače
POZNÁMKA
Pokud připojíte chladničku do autozapalovače pamatujte, že možná budete muset zapnout zapalování vozidla, aby bylo zahájeno napájení přístroje.
7 Čištění a údržba
VÝSTRAHA!
Před zahájením jakéhokoliv čištění nebo údržby odpojte výrobek od sítě.
POZOR! Nebezpečí poškození!
- Nikdy neumývejte chladničku pod tekoucí vodou nebo ve ve vodě s prostředkem na mytí nádobí.
- Nepoužívejte k čištění ostré čisticí prostředk nebo tvrdé předměty, může dojít k poškození chladničky.
▶ Příležitostně očistěte přístroj zevnitř a zvenčí vlhkým hadrem.
Zajistěte, aby nebyly větrací a odvzdušňovací otvory přístroje zaprášené a znečištěné. Tím může být teplo vznikající za provozu odváděno a nedojde k poškození přístroje.
8 O d s t r a ňování por
| Závada | Možná příčina | Návrh řešení |
| Přístroj nefunguje (zástrčka je zapojena v zásuvce). | Zásuvka stejnosměrného proudu (autozapa-lovač) ve vozidle není pod napětím. | Ve většině automobilů musíte nejprve spustit zapalování, aby byl autozapalo-vač pod napětím. |
| Zásuvka na střídavé napětí není pod napě-tím. | Zkuste to na jiné zásuvce. | |
| Vnitřní ventilátor nebo chladicí prvek je vadný. | Opravu smí provést pouze schválená provozovna zákaznického centra. | |
| Použití napájení ze zásuvky se stejnosměr-ným proudem (autozapa-lovač):Je zapnuto zapalování, ale chladnička nefunguje. | Objímka stejnosměrné zásuvky je znečištěná. Následkem je špatný elektrický kontakt. | Pokud je zástrčka chladničky v objímce zásuvky stejnosměrného napájení velmi horká bud’ očistěte objímku nebo zkontrolujte, zda je zástrčka správně namontována. |
| Pojistka zástrčky stej-nosměrného napájení je spálená. | Vyměňte pojistku zástr čky stejnosměr-ného napájení za novou rovnocennou pojistku. | |
| Pojistky automobilu jsou spálené. | Vyměňte pojistku zásuvky stejnosměr-ného napájení ve vozidle (obvykle 15 A, viz návod k obsluze vašeho vozidla). |
9 Likvidace odpadů
▶ Obalový materiál likvidujte v odpadu určeném k recyklaci.
Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.
10 Technické parametry
Technické údaje naleznete na typovém štítku a v tabulce strana 190.
2 B e z p e čnostné pokyny
2.1 Všeobecná bezpečnost'
NEBZPEČENSTVO!
- Odpojte zariadenie z el. siete
– pred každým čistením a ošetrovaním
– po každom použití
Požadovaný chladiaci výkon sa nastaví pomocou regulátora chladiaceho výkonu:
Aby ste chladiaci výkon zvýšili, otočte regulátor chladiaceho výkonu v smere hodinových ručičiek.
Pre maximálny chladiaci výkon otočte regulátor chladiaceho výkonu až na doraz v smere hodinových ručičiek (poloha „max“).
Aby ste chladiaci výkon znížili, otočte regulátor chladiaceho výkonu proti smeru hodinových ručičiek.
Jednotlivá nápojová fl'aša sa dá vybrat' von cez otvor pre fl'ašu.
- Dalšie tašky
▶ Otočte regulátor chladiaceho výkonu do požadovanej polohy.
▶ Pri dopInkovom vybavení „ABS“: Vypnite ukazovatel’ batérie (poloha „OFF“).
Pred každým čistením a ošetrovaním odpojte zariadenie od siete.
POZOR! Nebezpečenstvo poškodenia!
Technické údaje nájdete na typovom štítku a v tabul'ke, strane 190.
