INSTRUKCJA OBSŁUGI BCH6ALL BOSCH

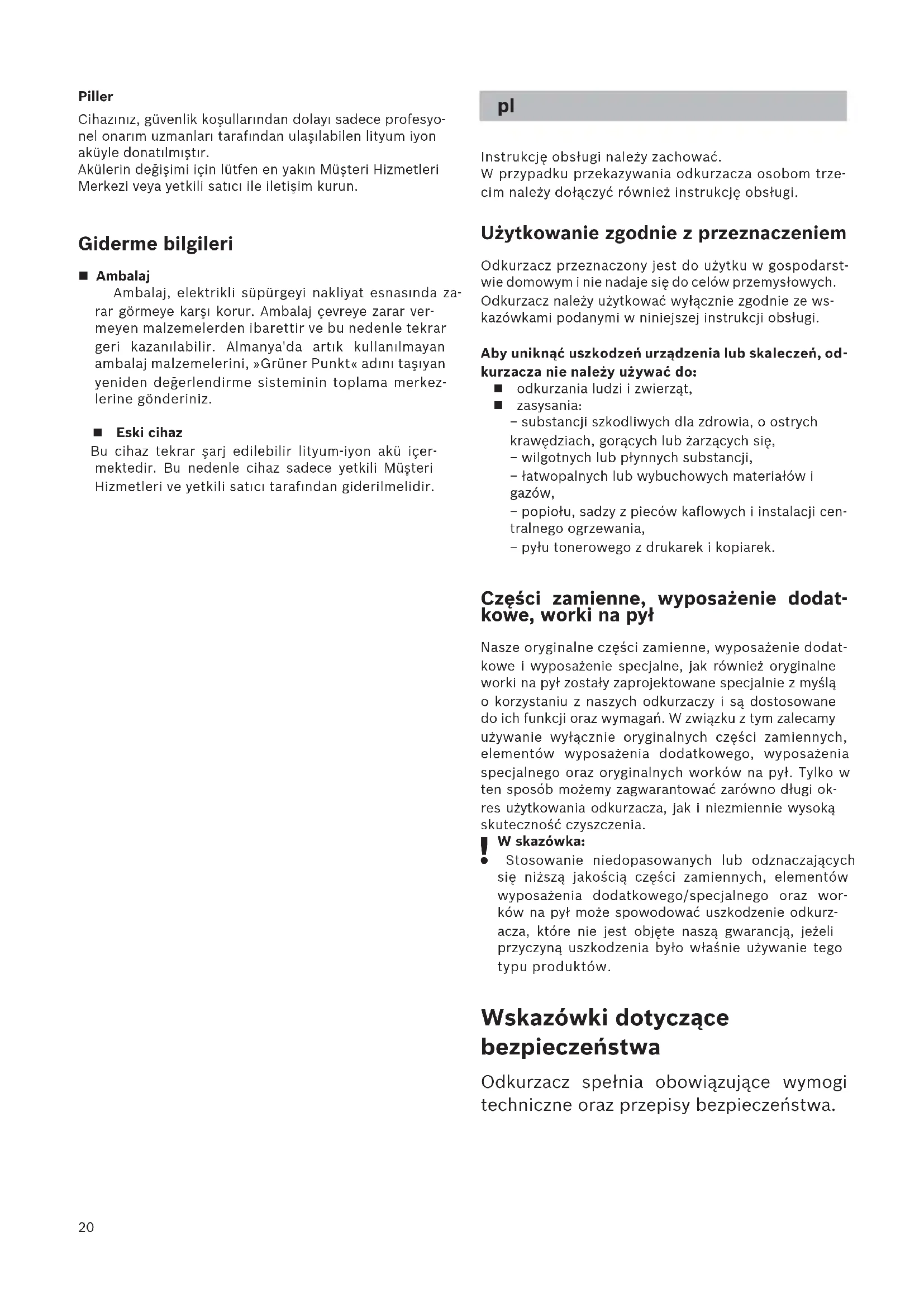

Instrukcję obsługi należy zachować. W przypadku przekazywania odkurzacza osobom trze- cim należy dołączyć również instrukcję obsługi. Użytkowanie zgodnie z przeznaczeniem Odkurzacz przeznaczony jest do użytku w gospodarst- wie domowym i nie nadaje się do celów przemysłowych. Odkurzacz należy użytkować wyłącznie zgodnie ze ws- kazówkami podanymi w niniejszej instrukcji obsługi. Aby uniknąć uszkodzeń urządzenia lub skaleczeń, od- kurzacza nie należy używać do: odkurzania ludzi i zwierząt, zasysania: − substancji szkodliwych dla zdrowia, o ostrych krawędziach, gorących lub żarzących się, − wilgotnych lub płynnych substancji, − łatwopalnych lub wybuchowych materiałów i gazów, − popiołu, sadzy z pieców kaflowych i instalacji cen- tralnego ogrzewania, − pyłu tonerowego z drukarek i kopiarek. Części zamienne, wyposażenie dodat- kowe, worki na pył Nasze oryginalne części zamienne, wyposażenie dodat- kowe i wyposażenie specjalne, jak również oryginalne worki na pył zostały zaprojektowane specjalnie z myślą o korzystaniu z naszych odkurzaczy i są dostosowane do ich funkcji oraz wymagań. W związku z tym zalecamy używanie wyłącznie oryginalnych części zamiennych, elementów wyposażenia dodatkowego, wyposażenia specjalnego oraz oryginalnych worków na pył. Tylko w ten sposób możemy zagwarantować zarówno długi ok- res użytkowania odkurzacza, jak i niezmiennie wysoką skuteczność czyszczenia.

Wskazówka: Stosowanie niedopasowanych lub odznaczających się niższą jakością części zamiennych, elementów wyposażenia dodatkowego/specjalnego oraz wor- ków na pył może spowodować uszkodzenie odkurz- acza, które nie jest objęte naszą gwarancją, jeżeli przyczyną uszkodzenia było właśnie używanie tego typu produktów. Wskazówki dotyczące bezpieczeństwa Odkurzacz spełnia obowiązujące wymogi techniczne oraz przepisy bezpieczeństwa.21 Urządzenie mogą obsługiwać dzieci w wieku powyżej 8 lat oraz osoby z ogra- niczonymi zdolnościami fizycznymi, sen- sorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadczenia i/lub wiedzy, jeśli pozostają pod nadzorem lub zostały pouczone, jak bezpiecznie obsługiwać urządzenie i są świadome związanego z tym niebezpieczeństwa. Dzieci nie mogą bawić się urządzeniem. Dzieciom bez nadzoru nie wolno przeprowadzać czyszczenia ani konser- wacji. Plastikowe torby i folie przechowywać poza zasięgiem dzieci i usunąć w bezpi- eczny sposób. >= Istnieje niebezpieczeństwo uduszenia! Prawidłowe użytkowanie Podczas ładowania należy używać tylko przewodu do ładowania wchodzącego w zakres wyposażenia. Przewód ładowarki należy podłączać i uruchamiać wyłącznie zgodnie z informacjami zawartymi na tab- liczce znamionowej. Urządzenie należy przechowywać i ładować wyłącznie w pomieszczeniach. Nie narażać urządzenia na działanie temperatur poniżej 0°C oraz powyżej 40°C. Nigdy nie odkurzać bez worka filtrującego lub pojem- nika na pył, filtra zabezpieczającego silnik i filtra wy- lotu powietrza. >= Urządzenie może ulec uszkodzeniu! Nie odkurzać w okolicach głowy przy użyciu szczotki ani rury. => Istnieje niebezpieczeństwo obrażeń! Nie używać uszkodzonego przewodu ładowarki i wymienić go na nowy, oryginalny przewód. W celu odłączenia przewodu ładowarki od sieci ciągnąć za wtyczkę, a nie za przewód zasilający. Przewodu ładowarki nie wolno prowadzić po ostrych krawędziach ani zaciskać. Przed przystąpieniem do jakichkolwiek prac przy odkurzaczu należy wyłączyć urządzenie lub odłączyć przewód ładowarki od sieci. Nie włączać uszkodzonego odkurzacza. W przypadku stwierdzenia usterki wyłączyć urządzenie lub odłączyć przewód ładowarki od sieci. W celu uniknięcia zagrożeń, naprawy urządzenia oraz wymiana części w odkurzaczu mogą być wykonywane wyłącznie przez autoryzowany serwis. W następujących przypadkach należy natychmiast odłączyć urządzenie od sieci zasilającej i skontaktować się z serwisem: − jeśli przypadkowo został zassany płyn lub jeśli płyn przedostał się do wnętrza urządzenia. − jeśli urządzenie spadło i zostało uszkodzone. Odkurzacz należy chronić przed wpływem czynników atmosferycznych, wilgocią i źródłami ciepła. Unikać kontaktu filtrów (worek filtrujący, filtr zabezpieczający silnik, filtr wylotu powietrza itp.) z materiałami łatwopalnymi oraz zawierającymi alkohol. Odkurzacz nie nadaje się do stosowania na placach budowy. =>Odsysanie gruzu budowlanego może prowadzić do uszkodzenia urządzenia. Gdy odkurzacz nie jest używany, należy go wyłączać. Opakowanie chroni odkurzacz przed uszkodzeniem podczas transportu. Dlatego zaleca się zachowanie oryginalnego opakowania do celów transportowych. Baterie Urządzenie jest wyposażone w akumulatory litowo- jonowe, które ze względów bezpieczeństwa są dostępne wyłącznie dla pracowników profesjonalnego serwisu naprawczego. W celu wymiany akumulatorów należy zwrócić się do najbliższego serwisu lub autoryzowanego przedstawicie- la handlowego. Wskazówki dotyczące utylizacji Opakowanie Opakowanie chroni odkurzacz przed uszkodzeniem podczas transportu. Składa się ono z materiałów bezpiecznych dla środowiska naturalnego i nadaje się do odzysku surowców wtórnych. Niepotrzebne materiały opakowaniowe należy oddać do punktów zbiórki surowców wtórnych. Wysłużone urządzenie Urządzenie zawiera akumulatory litowo-jonowe, które można ponownie naładować. Dlatego utyli- zacji urządzenia można dokonać wyłącznie poprzez autoryzowany serwis lub specjalistyczny punkt sprzedaży.22

Dziękujemy za zakup odkurzacza Athlet firmy Bosch. W niniejszej instrukcji obsługi przedstawione zostały różne modelu odkurzacza Athlet. Dlatego może się zdarzyć, że opisane wyposażenie i jego funkcje nie zawsze odnoszą się do danego modelu. W celu osiągnięcia możliwie najlepszego wyniku odkurzania należy stosować wyłącznie oryginalne akcesoria firmy Bosch, które zostały zaprojektowane specjalnie do tego modelu odkurzacza. Należy rozłożyć strony z rysunkami! 1 Ssawka do podłóg z elektroszczotką 2 Pojemnik na pył 3 Przycisk odblokowujący pojemnik na kurz 4 Wskaźnik stanu naładowania baterii 5 Wskaźnik Sensor Control 6 Pojemnik na pył 7 Zewnętrzny moduł filtrujący 8 Wkład filtra z filtrem zabezpieczającym silnik i filtrem piankowym 9 Uchwyt 10 Przełącznik WŁ./WYŁ. 11 Przewód ładowarki 12 Szczotka do tapicerki* 13 Ssawka do szczelin* 14 Profesjonalna szczotka do tapicerki* 15 Profesjonalna ssawka do szczelin* 16 Pas do przenoszenia* 17 Wyposażenie dodatkowe adaptera* 18 Wąż ssący z uchwytem* Przed pierwszym użyciem Rysunek

Uchwyt nasadzić ostrożnie na cokół i zatrzasnąć.

W celu rozłączenia uchwytu nacisnąć przycisk odblokowujący i ostrożnie zdjąć uchwyt do góry. Rysunek

Odkurzacz ręczny nasadzić na ssawkę do podłóg i zatrzasnąć.

Aby zdjąć ssawkę do podłóg, nacisnąć przycisk odblokowujący i zdjąć odkurzacz ręczny ze ssawki. Ładowanie

Uwaga: Przed pierwszym użyciem odkurzacza akumu- latory należy ładować przez co najmniej 6 godzin. Rysunek

W celu naładowania umieścić odkurzacz w pobliżu gniazda elektrycznego. Urządzenie można bezpiecz- nie ustawić w dowolnym miejscu. Rysunek

Przewód ładowarki włożyć w złącze z tyłu urządzenia.

Wtyczkę przewodu ładowarki włożyć do gniazda.

Podczas ładowania miga wskaźnik naładowania.

W przypadku całkowitego naładowania akumulato- ra, wskaźnik naładowania świeci się na niebiesko i przestaje migać.

Nagrzewanie się przewodu ładowarki i odkurzacza ręcznego jest normalnym zjawiskiem i nie ma nega- tywnego wpływu na ich działanie. Wskaźnik stanu naładowania baterii Rysunek

Wskaźnik stanu naładowania baterii urządzenia odpo- wiada jednemu z dwóch poniższych wariantów: a) Wskaźnik wskazuje stan naładowania akumulatora. W przypadku całkowitego naładowania akumulatora, wskaźnik świeci się na niebiesko.

Miganie wskaźnika oznacza konieczność ponownego naładowania akumulatora. b) Diody LED wskaźnika wskazują stan naładowania aku- mulatora. Akumulator jest całkowicie naładowany Średni poziom naładowania Niski poziom naładowania

Miganie ostatniej diody LED oznacza konieczność ponownego naładowania akumulatora. Odkurzanie Rysunek

Nacisnąć przełącznik WŁ./WYŁ. w kierunku strzałki. Regulacja siły ssania Rysunek

Przesunąć przełącznik WŁ./WYŁ. w żądaną pozycję, aby ustawić siłę ssania:

Stopień mocy 1 1 Odkurzanie bez włączonej elektroszczotki. Do prostych czynności czyszczących ma gładkich podłogach, wyjątkowo cicha praca. Maksymalny czas użytkowania urządzenia.

• w zależności od wyposażenia69

Stopień mocy 2 2 Odkurzanie z normalną mocą i włączoną elektroszczotką. Do normalnych czynności czyszczących na wszys- tkich rodzajach podłóg, średni czas użytkowania urządzenia.

Stopień Turbo Turbo Odkurzanie z maksymalną mocą i włączoną elektroszczotką. Do szczególnie wymagających czynności czyszczących na wszystkich powierzchniach, sz- czególnie na dywanach, przy użyciu opcjonalnego wyposażenia. Krótszy czas użytkowania urządzenia. Rysunek

W przypadku krótkich przerw w odkurzaniu, urządzenie można bezpiecznie ustawić w pomiesz- czeniu. W tym celu odkurzacz należy lekko przechylić do przodu w kierunku ssawki.

Uwaga: Przed odstawieniem należy bezwzględnie wyłączyć urządzenie, ponieważ jeśli odkurzacz stoi w miejscu, obracająca się szczotka może uszkodzić pokrycie podłogi. Odkurzanie z zastosowaniem wyposażenia dodatko- wego Rysunek

a) Adapter wyposażenia dodatkowego nasadzić na od- kurzacz ręczny i zatrzasnąć. W celu rozłączenia adaptera wyposażenia dodatko- wego nacisnąć przycisk odblokowujący i zdjąć adap- ter. b) Przymocować pas do noszenia do uchwytu. Urządzenie należy przy tym położyć, nie stawiać go na adapterze ani na wężu. Rysunek

Ssawki, zależnie od potrzeby, nasadzić na wąż ssący za pomocą uchwytu adaptera wyposażenia dodatkowego:

Szczotka do tapicerki. Do odkurzania mebli tapi- cerskich, zasłon itp.

Ssawka do szczelin. Do odkurzania szczelin, rogów itp. Po pracy Rysunek

Po zakończeniu odkurzania wyłączyć urządzenie. Opróżnianie pojemnika na pył Rysunek

W celu uzyskania odpowiedniego rezultatu odkurzania, należy opróżniać pojemnik na pył po każdym użyciu urządzenia, najpóźniej w momencie, kiedy pył w po- jemniku osiągnie zaznaczony poziom. Zalecamy, aby nie przekraczać poziomu zaznaczonego w pojemniku na pył, ponieważ powoduje to bardzo sil- ne zanieczyszczenie filtra. Podczas opróżniania pojemnika na pył kontrolować również stopień zabrudzenia zewnętrznego modułu filtrującego i w razie potrzeby wyczyścić go zgodnie ze wskazówkami podanymi w instrukcji "Czyszczenie zewnętrznego modułu filtrującego". Rysunek

Uwaga: Filtry można czyścić wyłącznie, gdy urządzenie jest wyłączone. Nigdy nie odkurzać bez zewnętrznego modułu filtrującego z wkładem filtra. Rysunek

Pojemnik na pył odblokować za pomocą przycisku odblokowującego i wyjąć z urządzenia. Rysunek

Wyjąć moduł filtrujący z pojemnika na pył

Opróżnić pojemnik na pył. Rysunek

Usunąć ewentualne zabrudzenia poniżej otworu wy- lotowego.

Włożyć moduł filtrujący do pojemnika na pył, przy tym koniecznie zwrócić uwagę na prawidłowe położenie.

Włożyć pojemnik na pył do urządzenia i zatrzasnąć w słyszalny sposób.

Uwaga: W przypadku zauważenia oporu podczas wkładania pojemnika na pył należy sprawdzić, czy fil- tr jest kompletny oraz czy moduł filtrujący i pojemnik na pył są prawidłowo włożone. Konserwacja filtra

Uwaga: Filtry można czyścić wyłącznie, gdy urządzenie jest wyłączone. Urządzenie posiada tzw. funkcję „Sensor Control“. Funkcja ta stale nadzoruje, czy odkurzacz działa z optymalną mocą. Wskaźnik świetlny sygnalizuje, czy konieczne jest czyszczenie wkładu filtra, aby ponownie uzyskać optymalny poziom mocy. Rysunek

Sensor Control Wskaźnik świeci się na niebiesko lub jest wyłączony, jeśli urządzenie działa z optymalną mocą. Miganie wskaźnika na czerwono oznacza, że konieczne jest czyszczenie zewnętrznego modułu filtrującego i wkładu filtra. Urządzenie automatycznie przestawia się na poziom mocy 1.

• w zależności od wyposażenia70 Rysunek

Czyszczenie zewnętrznego modułu filtrującego Optymalne działanie odkurzacza wymaga regularnego czyszczenia zewnętrznego modułu filtrującego.

Przed czyszczeniem zewnętrznego modułu filtrującego należy wyłączyć urządzenie.

Wyjąć z urządzenia pojemnik na pył. Rysunek

Wyjąć moduł filtrujący z pojemnika na pył. Rysunek

Wyczyścić zewnętrzny moduł filtrujący. a) Z reguły wystarcza, jeżeli cały moduł filtrujący zosta- nie podczas opróżniania pojemnika na pył lekko wytrząśnięty lub wytrzepany, co umożliwi oderwanie się drobinek brudu. b) Jeśli to nie wystarczy, użyć suchej ściereczki, aby usunąć drobinki brudu zgromadzone na powierzchni. Rysunek

Czyszczenie wkładu filtra

Wyłączyć urządzenie.

Wyjąć z urządzenia pojemnik na pył. Rysunek

Wyjąć moduł filtrujący z pojemnika na pył. Rysunek

a) Obrócić pokrywę wkładu filtra w kierunku przeciwnym do ruchu wskazówek zegara i wyjąć wkład filtra z jed- nostki filtrującej. b) Następnie wytrzepać wkład filtra. c) Zdjąć filtr piankowy z zabezpieczenia silnika i oddziel- nie wypłukać obie części. Całkowicie wysuszyć filtr piankowy i filtr zabezpieczający silnik (ok. 24 h). d) Po montażu filtra piankowego włożyć wkład filtra do pojemnika na pył. e) Włożyć wkład filtra w jednostkę filtrującą i zablokować obracając pokrywę w kierunku zgodnym z ruchem ws- kazówek zegara. Jeśli po ręcznym wyczyszczeniu wkładu filtra wskaźnik "Sensor Control" ponownie miga na czerwono, wkład filtra jest tak zabrudzony, że należy go uprać w pralce stosując program delikatny o temperaturze maks. 30°C i najniższą prędkość wirowania. W razie potrzeby można zamówić w serwisie nowe fil- try. Czyszczenie ssawki do podłóg Przed każdym zabiegiem konserwacyjnym wyłączyć odkurzacz lub odłączyć od przewodu ładowarki. Rysunek

a) Za pomocą przycisku odblokowującego odblokować wałek szczotki i wyjąć na bok ze ssawki do podłóg. b) Nawinięte nici i włosy przeciąć nożyczkami. wzdłuż przewidzianego do tego celu nacięcia i usunąć. c) Wałek szczotki wsunąć z boku wzdłuż prowadnicy w ssawkę do podłóg i zablokować za pomocą przycisku odblokowującego.

Uwaga: Ssawka do podłóg może być używana wyłącznie po zamontowaniu wałka szczotki. Pielęgnacja Prze każdym czyszczeniem odkurzacza ręcznego należy go wyłączyć i odłączyć od przewodu ładowarki. Odkurzacz i elementy wyposażenia z tworzywa sztucz- nego można czyścić dostępnymi na rynku środkami do czyszczenia tworzyw sztucznych.

Uwaga: Nie należy stosować środków do szorowania, środków do czyszczenia szkła ani uniwersalnych środków czyszczących. Pod żadnym pozorem nie zanurzać odkurzacza w wodzie. Zastrzegamy sobie prawo do zmian technicznych.

• w zależności od wyposażenia71

geri toplanması ve geri dönüştürülmesi ile ilgili yapıyı belirtir. To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą z dnia 29 lipca 2005r. „O zużytym sprzęcie elektrycznym i elek- tronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) sym- bolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z inny- mi odpadami pochodzącymi z gospodarstwa domowe go. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elek- trycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostka, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska n aturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. Ez a készülék az elhasznált villamossági és elektronikai készülékekről szóló 2012/19/EU irányelvnek megfelelő jelölést kapott. Ez az irányelv a már nem használt készülékek visszavé- telének és hasznosításának EU-szerte érvényes kereteit határozza meg. Този уред е обозначен в съответствие с европейска- та директива 2012/19/EC за стари електрически и електронни уреди (waste electrical and electronic equipment - WEEE). Тази директива регламентира валидните в рамките на ЕС правила за приемане и използване на стари
