INSTRUKCJA OBSŁUGI Cairo Slim 650 TAURUS

Serdecznie dziękujemy za zdecydowanie się na zakup sprzętu gospodarstwa domowego marki TAURUS.

Jego technologia, forma i funkcjonalność, jak również fakt, że spełnia on wszelkie normy jakości, dostarczy Państwu pełnej satysfakcji przez długi czas.

Opis

A Ekran LCD
B Przycisk działania/stand-by
C Przycisk Programowania
D Przycisk "+"
E Przycisk "+"
F Przycisk trybu "Comfort"
G Przycisk trybu "Ekonomicznego"
H Przycisk trybu "Przeciwłodowego"
I Stopy podstawy (nie są kompatybilne z zamocowaniem ściennym)
J Zamocowanie ścienne (nie są kompatybilne z zamocowaniem ściennym)
K Wkrętki w bazie
L Przełącznik główny
M Pilot

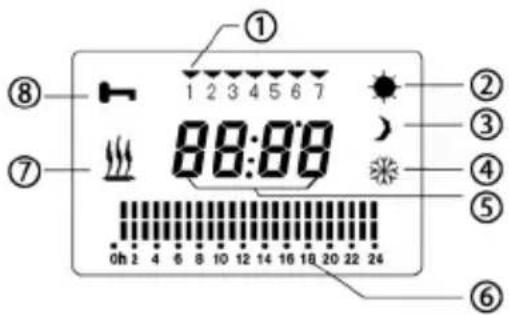

1. Wskaźnik dnia tygodnia
2. Wskaznik trybu "Comfort"
3. Wskaźnik trybu "Ekonomicznego"
4. Wskaźnik trybu "Przeciwłodowego"
5. Wskaźnik temperatury otoczenia i wybranej temperatury
6. Wskaźnik odcinka godzinnego
7. Wskaźnik działania elementu grzewczego
8. Wskaźnik zablokowanej klawiatury

① 1 2 3 4 5 6 7 88:88 ② ③ ④ ⑤ 0h 2 4 6 8 10 12 14 16 18 20 22 24 ⑥

Wskazówki i ostrzeżenia dotyczące bezpiecznego użytkowania

- Przeczytać uważnie instrukcję przed uruchomieniem urządzenia i zachować ją w celu późniejszych konsultacji. Nieprzestrzeganie niniejszej instrukcji może prowadzić do wypadku.

Otoczenie użycia i pracy:

• Urządzenie nie powinno być ustawione pod gniazdkiem.
• Urządzenie powinno być ustawiane i używane na powierzchni płaskiej i stabilnej.
• Należy ustawić urządzenie na podstawie na powierzchni stałej i stabilnej.
• OSTRZEŻENIE: Aby uniknąć przegrzania nie przykrywać urządzenia.

Nie stosować urządzenia połączonego z programatorem, regulatorem czasowym lub innym urządzeniem podłączającym urządzenie automatycznie, ponieważ istnieje ryzyko pożaru, jeśli urządzenie jest pokryte lub umieszczone niewłaściwie.

Bezpieczeństwo:

• Nie używać urządzenia, gdy kabel elektryczny lub wtyczka jest uszkodzona.
• Przed podłączeniem maszyny do sieci, sprawdzić czy napięcie wskazane na tabliczce znamionowej odpowiada

napięciu sieci.

• Podłączyć urządzenie do gniazdka z uziemieniem, które może utzymać 16 amperów.
• Wtyczka urządzenia powinna być zgodna z podstawą elektryczną gniazdka. Nie zmieniać nigdy wtyczki. Nie używać przejściówek dla wtyczki.
• Nie używać, ani nie przechowywać urządzenia na zewnątrz.
• Nie wystawiać urządzenia na deszcz ani nie narażać na wilgoć. Woda, która dostanie się do urządzenia zwiększa ryzyko porażenia prądem.
• Jeśli popęka jakiś element obudowy urządzenia, natychmiast wyłączyć urządzenie z prądu, aby uniknąć porażenia prądem.
• Nie używać urządzenia, jeśli upadło lub jeśli występują widoczne oznaki uszkodzenia lub wycieki.
• OSTRZEŻENIE: Nie używać urządzenia w pobliżu wody.

Nie używać urządzenia w pobliżu wanny, prysznica czy basenu.

• Nie używać nigdy kabla elektrycznego do podnoszenia, przenoszenia ani wyłączania urządzenia.
• Sprawdzić stan kabla sieciowego. Zniszczone lub zapłatane kable zwiększają ryzyko porażenia.
• W razie użycia na dworzu należy dokupić specjalny kabel sieciowy przeznaczony do użytku na dworzu.
• Zaleca się stosowanie dodatkowej ochrony instalacji elektrycznej zasilającej urządzenie w postaci urządzenia różnicowoprądowego o maksymalnej czułości 30mA.

Poprosić o radę kompetentnego insta- latora.

- Nie dotykać wtyczki mokrymi rękoma.

Bezpieczeństwo osobiste:

• Nie powinny używać aparatu osoby wrażliwe na gorąco (urządzenie posiada nagrzewające się powierzchnie).
• Nie dotykać metalowych części ani korpusu urządzenia w trakcie jego działania, jako że może to doprowadzić do poparzeń.

Używanie i konserwacja:

• Nie używać urządzenia, jeśli nie działa przycisk włączania ON/OFF.
• Nie ruszać urządzenia w czasie jego działania.
• Urządzenie jest przeznaczone tylko do użytku domowego.
• Nie pozwalać, by korzystały z niego osoby niezapoznane z tego typu produktem, osoby niepełnosprawne lub dzieci.
• Dzieci powinny pozostać pod czujną opieką w celu zagwarantowania, iż nie bawią się urządzeniem
• To urządzenie nie jest zabawką. Dzieci powinny pozostać pod czujną opieką w celu zagwarantowania iż nie bawią się urządzeniem.
• Przechowywać to urządzenie w miejscu niedostępnym dla dzieci i/lub osób niepełnosprawnych.
• Nie umieszczać żelazka w pudełku, szafie etc. jeśli jest gorące.
• Sprawdzać, czy kratki wentylacyjne urządzenia nie są zapchane kurzem, zanieczyszczeniami czy innymi przedmiotami.
• Nie stosować urządzenia do suszenia żadnego rodzaju tkanin.
• Wszelkie niewłaściwe użycie lub niezgodne z instrukcją obsługi może doprowadzić do niebezpieczeństwa, anulując przy tym gwarancję i odpowiedzialność producenta.

Instalacja

- Upewnić się, czy zdjęty został cały materiał opakowania z wnętrza urządzenia.

- Przestrzegać przepisów prawnych dotyczących odległości bezpieczeństwa w stosunku do innych elementów, takich jak rurociągi, przewody elektryczne, itd.

- Upewnić się, czy urządzenie jest dobrze wyrównane w stosunku do podłogi.

- Urządzenie potrzebuje odpowiedniej wentylacji do właściwego działania. Pozostawić przestrzeń 15 cm odległości pomiędzy ścianami lub innymi przeszkodami i 20 cm nad podłogą. (rys 2).

- Nie pokrywać ani nie blokować żadnego z otworów w urządzeniu.

- Nie pokrywać ani nie zagradzać boków urządzenia, pozostawić minimalnie przestrzeń 2cm dookoła urządzenia.

- W celu uzyskania lepszej wydajności i w miarę możliwości zainstalować urządzenie na ścianie zimnej (która wychodzi na zewnątrz) i pod oknem. Nigdy zaś nie instalować tak, by wchodziło czy blokowało strefę wentylacyjną.

- Urządzenie powinno działać z założonym zamocowaniem ściennym lub z zamocowaną podstawą/stopami.

Montaż Zamocowania Ściennego

- Urządzenie posiada zamocowanie ścienne (J), na którym produkt można oprzeć.

- Przymocować zamocowanie ścienne w sposób najbardziej odpowiedni przy wykorzystaniu kołków.

- Biorąc pod uwagę zachowanie wskazanych powyżej odległości od urządzenia, ustawić zamocowanie ścienne w odpowiedniej pozycji i zaznaczyć na ścianie punkty wiercenia (rys 1).

• Wywiercić w ścianie otwory w zaznaczonych miejscach i włożyć wkładki (rys 2).
• Ustawić zamocowanie przykładając jego otwory do wkładek i przykręcić śruby (rys 3).
• Upewnić się, czy zamocowanie jest zakotwiczone tak, by mogło utrzymać przynajmniej podwójny ciężar niż ciężar urządzenia.
• Ustawić urządzenie na zamocowaniu ściennym.

Montaż stóp podstawy:

• Urządzenie posiada stopy podstawy (I), na którym produkt można oprzeć.
• Aby zamontować stopy podstawy, umieścić urządzenie do góry nogami.
• Zamocować stopy podstawy do korpusu urządzenia za pomocą śrub (K) (dostarczone wraz z urządzeniem).
• Ponownie obrócić urządzenie i sprawdzić, czy właściwe jest działanie stóp podstawy.

Instrukcja obsługi

Uwagi przed pierwszym użyciem:

- Upewnić się, że z opakowania zostały wyjęte wszystkie elementy urządzenia.

Użycie:

• Należy rozwinąć kabel całkowicie przed podłączeniem żelazka.
• Podłączyć urządzenie do prądu.
• Włączyć urządzenie za pomocą przycisku ON/OFF

Nadajnik włącza się wchodząc w tryb stand-by.

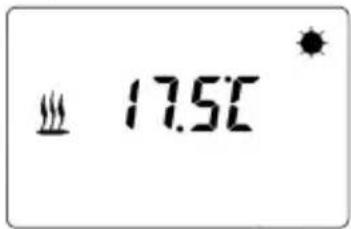

Temperatura otoczenia pojawi się na ekranie.

Wcisnąć przycisk działania/stand by w celu włączenia urządzenia.

Po włączeniu urządzenie rozpocznie pracę w ostatnio stosowanym trybie. W przypadku stosowania go po raz pierwszy, pojawi się następująca konfiguracja fabryczna:

17.5℃

Wybór działania

Nadajnik oferuje 2 możliwości działania: Ręczną lub Automatyczną, które to wybierane są za pomocą przycisku wyboru trybu.

Stosowanie w Trybie Ręcznym

Urządzenie oferuje możliwość działania trybu Ręcznego bez konieczności programowania.

• Nacisnąć przycisk trybu "Comfort", "Ekonomiczny" lub "Przeciwłodowy".
• Wybierając "+" lub "-" należy wybrać temperaturę. Podczas wybierania temperatury na ekranie będzie migać literka "C".
• Po wybraniu temperatury, symbol temperatury zniknie z ekranu i pojawi się temperatura otoczenia.
• Symbol pojawi się na ekranie, gdy urządzenie nagrzeje się do wybranej temperatury.
• Jeśli temperatura spadnie o 3 stopnie, na ekranie pojawi się symbol i informujący o automatycznym nagrzewaniu.

Stosowanie w Trybie Automatycznym

- Aby używać aparatu w trybie Automatycznym, należy nacisnąć przycisk Programowania.

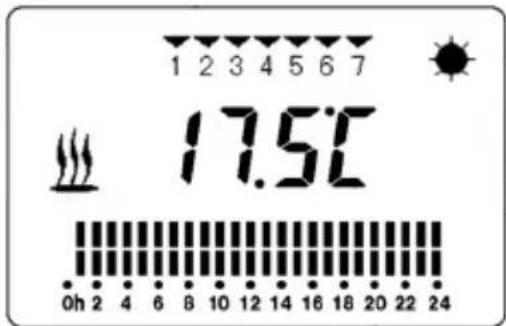

W przypadku stosowania go po raz pierwszy, pojawi się następująca konfiguracja fabryczna:

1 2 3 4 5 6 7 17.5°C 0h 2 4 6 8 10 12 14 16 18 20 22 24

Wprowadzanie ustanowionych temperatur

Urządzenie oferuje możliwość działania zgodnie z zaprogramowaniem ustanowionym w zależności od dnia i godziny, a także od trybów działania: Komfort, Oszczędny i Przeciw zamarzaniu.

• Nacisnąć przycisk trybu "Comfort", "Ekonomiczny" lub "Przeciwłodowy".
• Wybierając “+” lub “-” należy wybrać temperaturę. Podczas wybierania temperatury na ekranie będzie migać literka “C”.
• Po wybraniu temperatury, symbol temperatury zniknie z ekranu i pojawi się temperatura otoczenia.
• Zakres temperatury Komfort zmienia się pomiędzy 5° a 35°.
• Zakres temperatury Oszczędzania zmienia się pomiędzy 5° a 25°.
• Zakres temperatury w trybie Przeciwłodowym wynosi między 5° - 15°

Programowanie

Jeden dzień (24 godzin) został podzielony jednakowo na odcinki i przedstawiony na ekranie w postaci małych cząstek godzinnych. W przypadku wybierania trybu działania na każdą godzinę będzie miało miejsce przedstawienie dnia programowania.

Każda godzina ma wyznaczoną ustawioną temperaturę, te zaznaczone podwójną kreską przedstawiają tryb komfort, te z pojedynczą kreską przedstawiają tryb oszczędny, zaś puste godziny utrzymują

ustawienie trybu przeciw zamarzaniu.

Tryb Comfort

Tryb Oszczędny

Tryb Przeciwlodowy

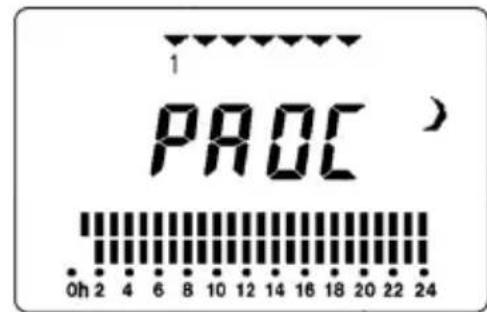

- Aby zaprogramować urządzenie na tydzień, należy nacisnąć przycisk programawania przez parę sekund.

- Na ekranie pojawią się cyfry godziny. Za pomocą przycisków "+" i “ – ” należy ustawić aktualną godzinę i potwierdzić przyciskiem Programowania. Należy powtórzyć czynność dwa minut.

- Na ekranie pojawi się cyfra 1 (poniedziałek), za pomocą przycisków "+" i “ – “ należy ustawić dzień tygodnia i potwierdzić przyciskiem Programowania. Na ekranie pojawi się następujący symbol:

1 PROC 0h 2 4 6 8 10 12 14 16 18 20 22 24

- Pierwsza frakcja godziny zacznie migać. Należy wybrać tryb i nacisnąć “+”, aby przejść do kolejnej frakcji.

Powtórzyć ten sam krok w przypadku pozostałych odcinków godzinnych.

- Po zakończeniu konfiguracji danego dnia, należy potwierdzić przyciskiem Programowania i konfiguracja automacznie zostanie zapisana i urządzenie przejdzie do następnej konfiguracji.

- Należy powtórzyć czynność, aby zaprogramować dni tygodnia.

- Aby zakończyć proces należy nacisnąć przycisk Programowania.

OSTRZEŻENIE: W trakcie programowania urządzenia elementy grzewcze nie będą działać.

- Aby przejść z trybu programowania do trybu ręcznego, należy wybrać przycisk ON/standby dwa razy i następnie wybrać przycisk Programowania.

- Aby przejść do trybu Programowania, należy wybrać przycisk Programowanie.

Podświetlany ekran

Urządzenie wyposażone jest w podświetlany ekran LCD w celu ułatwionego jego używania.

Kiedy urządzenie jest włączone, wciśnięcie któregokolwiek z przycisków sprawi, że ekran się zaświeci.

Blokada klawiatury

-Aby uniknąć przypadkowej zmiany programu podczas czyszczenia, urządzenie automatycznie blokuje klawiaturę po 1 min.

-Aby uaktywnić klawiaturę, należy nacisnąć przycisk “-” przez 5 sekund.

Po zakończeniu używania urządzenia:

- Ustawić urządzenie na stand-by, włączając przycisk działania/stand-by.

- Wyłączyć urządzenie za pomocą przycisku ON/OFF.

- Wyłączyć urządzenie z sieci elektrycznej.

- Wyczyścić urządzenie.

Ochrona przed przegrzaniem:

- Urządzenie posiada termiczny system bezpieczeństwa, który chroni je przed przegrzaniem.

- Jeśli aparat włącza i wyłącza się sam,

należy sprawdzić czy nie są zablokowane wloty i wyloty urządzenia.

- Jeśli urządzenie się samo wyłącza i nie włącza się ponownie, należy wyłączyć je z prądu, odczekać około 15 minut przed ponownym włączeniem go. Jeśli nadal nie działa, skontaktować się z jednym z autoryzowanych serwisów technicznych.

Czyszczenie

- Odłączyć urządzenie z sieci i pozostawić aż do ochłodzenia przed przystąpieniem do jakiegokolwiek czyszczenia.

Czyścić zespół elektryczny i wtyczkę wilgotną ściereczką i po czym zaraz wysuszyć.

- Czyścić urządzenie wilgotną szmatką zmoczona kilkoma kroplami płynu i następnie osuszyć.

- Nie używać do czyszczenia urządzenia rozpuszczalników, ni produktów z czynnikiem PH takich jak chlor, ani innych środków żrácych.

- Nie dopuścić do przedostania się wody ni innej cieczy do otworów wentylacyjnych, aby uniknąć uszkodzeń części mechanicznych znajdujących się we wnętrzu urządzenia.

- Nie zanurzać urządzenia w wodzie ni innej cieczy, nie wkładać pod kran.

Nieprawidłowości i naprawa

- W razie awarii zanieść urządzenie do autoryzowanego Serwisu Technicznego. Nie próbować rozbierać urządzenia ani go naprawiać, ponieważ może to być niebezpieczne.

- Jeśli uszkodzone jest kabel sieciowy lub wtyczka, należy postępować jak wyżej.

Dla urządzeń wyprodukowanych w Unii Europejskiej i w przypadku wymagań prawnych obowiązujących w danym kraju:

Ekologia i zarządzanie odpadami

Symbol ten oznacza, że jeśli chcecie się Państwo pozbyć tego produktu po zakończeniu okresu jego użytkowania, należy go przekazać przy zastosowaniu określonych środków do autoryzowanego

podmiotu zarządzającego odpadami w celu przeprowadzenia selektywnej zbiórki Odpadów Urządzeń Elektrycznych i Elektronicznych (WEEE).

Ten symbol oznacza, że urządzenie nie może być przykryte w czasie pracy.

Urządzenie spełniające wymogi Ustawy 2006/95/EC o Niskim Napięciu, Ustawy 2004/108/EC o Zgodności Elektromagnetyczne.
